长沙宏力水泵厂IH100-65-200型单级单吸离心泵

长沙宏力水泵制造有限公司ZW污水自吸泵品牌精钢泵阀型号80ZW65-25材质铸铁驱动方式电动用途污水泵泵轴位置卧式叶轮结构封闭式叶轮叶轮数目单级叶轮吸入方式单吸式原理离心泵性能不阻塞扬程25（m）转速2900（r/m）功率7.5（w）流量65（m3/h）产品概念ZW系列自吸式无堵塞排污泵是在反复研究国内外同类产品技术的基础上成功开发的一种结构新颖的产品，该泵集自吸和无堵塞排污于一体,采用轴向回流的混式,并通过泵体.叶轮流道的独特设计,即可象一般自吸清水泵那样不需安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质缠解。

广泛应用于市政排污工程，河塘养殖粪便处理，沉淀废矿杂质，轻工、造纸、食品、化工、制药、电力、桨料和混合物等化工介质量想的杂质泵。

该泵与国内同类产品相比，具有结构简单，自吸性能好，（自吸高度可达5m），排污能力强，高效节能，维修方便（完全可替代WQ、QW潜污泵）等特点，在排污泵系列产品中属国内首创。

各项技术指标居国内领先，达到国际先进水平。

具有广阔的应用市场发展前景。

产品特点1、过流能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞；2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%；3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间比普通自吸泵短。

性能参数型号流量扬程功率转速自吸泵工作原理与结构说明：该泵均采用轴向回液的泵体结构。

泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。

气液混合体通过扩散管进入气液分离室。

此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。

脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘......。

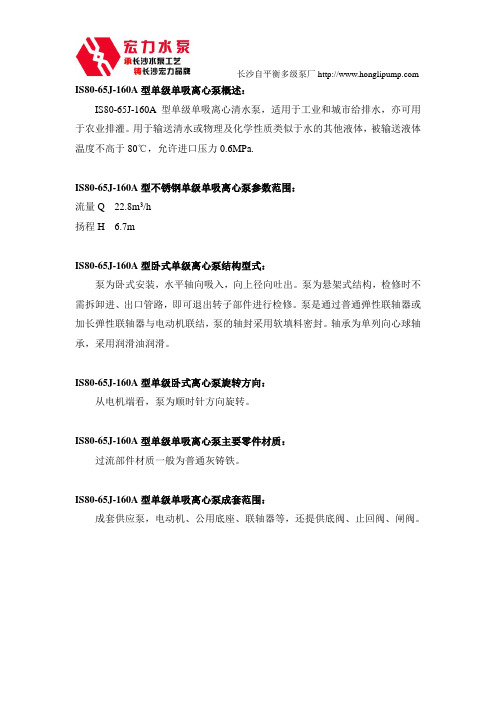

长沙自平衡多级泵厂 IS80-65J-160A型单级单吸离心泵概述：
IS80-65J-160A型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS80-65J-160A型不锈钢单级单吸离心泵参数范围：
流量Q 22.8m3/h
扬程H 6.7m
IS80-65J-160A型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS80-65J-160A型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS80-65J-160A型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS80-65J-160A型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

长沙自平衡多级泵厂 IY80-65-160型单级单吸离心泵概述：
IY80-65-160型单级单吸油泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度小于120CST池的无腐蚀油类产品，被输送介质温度-20℃~80℃，允许进口压力0.6MPa.
IY80-65-160型不锈钢单级单吸离心泵参数范围：
流量Q 50m3/h
扬程H 32m
IY80-65-160型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IY80-65-160型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IY80-65-160型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IY80-65-160型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

长沙自平衡多级泵厂整理

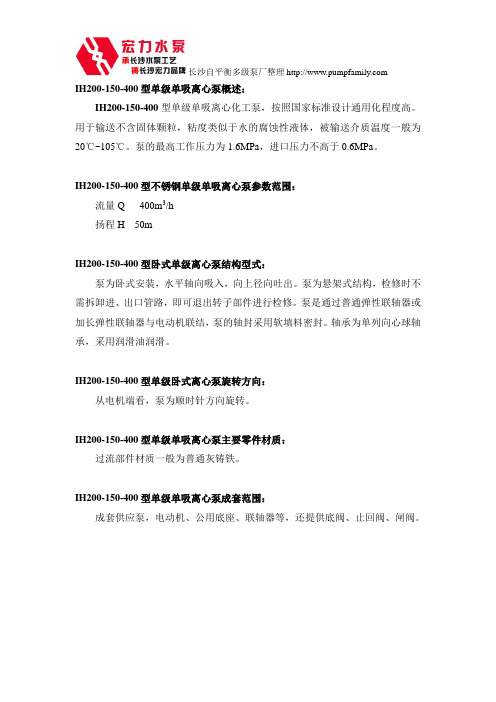

IH200-150-400型单级单吸离心泵概述：
IH200-150-400型单级单吸离心化工泵，按照国家标准设计通用化程度高。

用于输送不含固体颗粒，粘度类似于水的腐蚀性液体，被输送介质温度一般为20℃~105℃。

泵的最高工作压力为1.6MPa，进口压力不高于0.6MPa。

IH200-150-400型不锈钢单级单吸离心泵参数范围：
流量Q 400m3/h
扬程H 50m
IH200-150-400型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IH200-150-400型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IH200-150-400型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IH200-150-400型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

长沙宏力泵业50-200(I)B-ISG、IHG、YG、IRG立式管道泵50-200(I)BISG、IHG、YG、IRG立式管道泵型号/参数：50-200(I)B流量：21.8、6.06扬程：38转速：2900轴功率：配带电动机：5.5效率：汽蚀量：55叶轮直径：2.5进出口径：出口口径：50一、专业健全的生产工艺公司实力雄厚，设备齐全，具有高频淬火、多功能热处理、铸造能力、热处理、锻造，经过处理后的叶轮、轴、密封环、导叶及核心的平衡装置，使用寿命是普通的产品的6倍以上，专业健全的工艺使产品使用、维护周期超越用户期望，为用户产生巨大的经济效益。

二、强大的生产制造能力建筑面积：7200平方米加工设备：拥有车，铣，磨，镗，钻，铰等加工设备200套，包括井口加工中心，数控多空钻床能力参数：午削直径≤4 0m 车削厂度≤10m 磨削长度≤<4.0m 铣削尺寸2.5×5.0m 镗削尺寸2.5×5m三、完善的检测机制确保产品出厂合格率100%公司拥有500KG及200KG微电脑动平衡机，严格的动平衡检验使产品振动值只有0.02-0.03mm，远优于国家的相关标准，每一台泵在装配之前进行转子跳动检验和动平衡检验和探伤检验，稳定的性能，深受用户好评。

公司拥有测试站湖南省质量技术监督局授权检测机构对每一台泵厂前均进行出厂运行测试，随机提供出厂性能测试报告，确保安装调试合格率100%四、完善的售后服务和健全的培训中心长沙宏力泵业有限公司下设销售公司负责国内业务以及售后服务工作。

目前在全国分为六个大区共有29个办事处，每个办事处都有配合高素质的营销、技术人员，能够保证高效快捷为用户提供技术咨询、商务洽谈等服务。

公司下属售后服务公司，设有5名专职的售后服务工程师，22名专职售后服务技师，可以为用户提供完美的技术支持和调试维修服务，定期对用户进行巡防，对用户进行主动服务。

公司有完善的备品配件供应系统，能够保证对用户提供充足而又便利的备件提供服务。

200MD65*6型矿用卧式多级离心泵概述：200MD65*6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：390米，流量Q：280m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

200MD65*6型矿用卧式多级离心泵产品结构说明200MD65*6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

200MD65*6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

长沙自平衡多级泵厂IHF100-65-200氟塑料离心泵IHF100-65-200单级单吸式氟塑料合金化工离心泵（简称IHF100-65-200离心泵）是按国际标准并结合非金属泵的工艺设计制造。

泵体采用金属外壳内衬氟塑料，泵盖、叶轮均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹机械密封，静环选用或碳化硅，动环采用四氟填充材料，其耐腐耐磨密封性极好。

该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺，及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业，在多种温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损，是目前最受使用单位欢迎的泵类设备之一。

适用温度：-20℃～120℃；采用进口材料，其适用温度可达150℃。

启动与运行1、开机前应将泵内灌满须输送的液体或水，关闭出口阀门，接好电源；2、接通电源，检查泵的转向是否正确；3、缓慢开启出口阀门，调整到所需的性能点，机组试运转5～10 分钟，如无异常现象可投入正常运行；4、停机时，应先关闭泵的出口阀门，然后再切断电源；5、如果泵组在运行过程中发生汽蚀，必需在1 分钟内停机检查；6、如果泵组在运行时突然停电，必需立即关闭电源开关，并关闭出口阀门；7、泵组运行过程中，应经常检查泵和电机，发现异常的噪音和升温应立即停机检修；8、介质粘度对泵的性能有一定影响，当液体粘度发生变化时，泵性能也有所变化，使用过程中应当注意。

工作原理离心泵的主要过流部件有吸水室、叶轮和压水室。

吸水室位于叶轮的进水口前面，起到把液体引向叶轮的作用；压水室主要有螺旋形压水室（蜗壳式）、导叶和空间导叶三种形式；叶轮是泵的最重要的工作元件，是过流部件的心脏，叶轮由盖板和中间的叶片组成。

IR型热水泵
IR型热水泵概述：
IR型热水泵系单级单吸悬臂式离心泵，适用于各种建筑的采暖、热水、空调系统及冶金、橡胶、印染、制糖等工业部门。

用来输送温度不超过180℃，进口压力不高于0.8MPa的介质。

IR型热水泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~80m
IR型热水泵型号说明：
IR100－65J－200A
IR－单级单吸热水离心泵
100－吸入口直径（mm）
65－排出口直径（mm）
J－表示电机转速改变
200－叶轮名义直径（mm）
A－表示叶轮直径改变（B、C分别表示第二、按次切割叶轮）
IR型热水泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵体为后开门式，可不拆卸泵体、吸入和排出管进行检修。

泵的轴封采用填料密封或机械密封。

轴承为滚动轴承，采用稀油润滑。

泵盖有两种，一种是内接水封孔，另一种是外接水封空，订货时必须明确。

IR型热水泵旋转方向：
从电动机端看，泵为逆时针方向旋转。

IR型热水泵主要零件材质：
泵的过流部件材质，一般为灰口铸铁。

长沙三昌水泵厂IR型热水泵成套范围：
成套供应泵、电机、公用底座、联轴器，同时提供止回阀、闸阀、低阀、
吐出锥管，其中是否配吐出锥管，用户必须根据管路装置注明。

193
194
195
200
201
202。

长沙自平衡多级泵厂家宏力水泵整理 IS65-50-160型单级单吸离心泵概述：
IS65-50-160型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS65-50-160型不锈钢单级单吸离心泵参数范围：
流量：Q =25m3/h
扬程：H =32m
IS65-50-160型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS65-50-160型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS65-50-160型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS65-50-160型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。
