Abaqus_input_文件精讲

(一)总规则1、关键词必须以*符号开头，且关键词前无空格；2、**为解释行，它可以出现在文件中的任何地方；2、当关键词后带有参数时，关键词后必须采用逗号相隔；3、参数间采用逗号相隔；4、关键词可以采用简写的方式，只要程序能够识别就可以了；5、没有隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以；(二)建模部分关键词在我的学习过程中，是将ansys的模型倒入abaqus的，最简单的方法就是在ansys 中提取单元与节点信息，将提取出来的信息在abaqus中形成有限元模型。

因此首先从节点的关键词来开始吧。

1、*heading描述行这是.inp文件的开头语，相当于你告诉abaqus，我要进行工程建模与分析了。

另起一行可以对模型进行描述，这个描述可有可无，只是为了以后阅读的方便。

abaqus中对每个模块没有清晰的界定，根据关键词的不同来判别进入哪个模块。

而在ansys中对模块要求比较严格，如/prep7为前处理模块，/solu为求解模块，/post26为后处理模块。

2、*node,<input>,<nset=结点集名称>,<system>数据行(a) 通知软件，我要开始建立结点了。

<>的意思是<>中的内容可有可无，这两个也称为node 命令的参数。

(b) <input>: 指出包含结点所在的文件名称，包括文件的扩展名。

当这项参数省略时，程序认为*node下的数据为所需要建立的结点。

(c) <nset=结点集名称>: 熟悉ansys的人应该了解，为了选择的方便对某些合适的点可以采用cm命令建立component(cm,结点集名称,node)，在abaqus中<nset=结点集名称>与此相对应。

(d) <system>: 坐标系标识参数，system=r（缺省）定义坐标系为笛卡尔坐标系，system=c 定义坐标系为柱面坐标系，system=s定义坐标系为球面坐标系。

Chapter1Input syntax rulesOverviewThis section describes the syntax rules that govern an Abaqus input file.All data definitions in Abaqus are accomplished with option blocks—sets of data describing a part of the problem definition.You choose those options that are relevant for a particular application. Options are defined by lines in the input file.Three types of input lines are used in an Abaqus input file:keyword lines,data lines,and comment lines.A carriage return is required at the end of each line in an input file.Keyword lines introduce options and often have parameters,which appear as words or phrases separated by commas on the keyword line.Parameters are used to define the behavior of an option. Parameters can stand alone or have a value,and they may be required or optional.Data lines,which are used to provide numeric or alphanumeric entries,follow most keyword lines. Any line that begins with stars in columns1and2(**)is a comment line.Such lines can be placed anywhere in the file.They are ignored by Abaqus,so they will be printed only in the initial listing of the file.There is no restriction on how many or where such lines occur in the file.This section describes the general rules that apply to all keyword and data lines.1.1Keyword linesThe following rules apply when entering a keyword line:The first non-blank character of each keyword line must be a star(*).The keyword must be followed by a comma(,)if any parameters are given.Parameters must be separated by commas.Blanks on a keyword line are ignored.A line can include no more than256characters,including blanks.Keywords and parameters are not case sensitive.Parameter values usually are not case sensitive.The only exceptions to this rule are those imposed externally to Abaqus,such as file names on case-sensitive operating systems.Keywords,parameters,and,in most cases,parameter values need not be spelled out completely, but there must be enough characters given to distinguish them from other keywords,parameters, and parameter values that begin in the same way.Abaqus first searches each associated text string for an exact match.If an exact match is not found,Abaqus then searches based upon the minimum number of unique characters in each keyword,parameter,or parameter value,as the case may be. Embedded blanks can be omitted from any item in a keyword line.If a parameter value is used to provide a number or a file name,the complete value should be provided.If a parameter has a value,the equal sign(=)is used.The value can be an integer,a floating point number,or a character string,depending on the context.For example,*ELASTIC,TYPE=ISOTROPIC,DEPENDENCIES=1When the parameter value is a character string that represents the name of an item,you should not use case as a method of distinguishing values.For example,Abaqus does not distinguish between the following definitions:*MATERIAL,NAME=STEEL*MATERIAL,NAME=SteelThe same parameter should not appear more than once on a single keyword line.If a parameter has multiple settings on a single keyword line,Abaqus ignores all but one of the settings. Continuation of a keyword line is sometimes necessary;for example,because of a large number of parameters.If the last character on a keyword line is a comma,the next line is interpreted as a continuation of the line.For example,the*ELASTIC keyword line above could also be given as *ELASTIC,TYPE=ISOTROPIC,DEPENDENCIES=1Certain keywords must be used in conjunction with other keywords;for example,the*ELASTIC and*DENSITY keywords must be used in conjunction with the*MATERIAL keyword.These related keywords must be grouped in a block in the input file;unrelated keywords cannot be specified within this block.Some options allow the INPUT or FILE parameter to be set equal to the name of an alternate file. Such file names can include a full path name or a relative path name.Relative path names must be with respect to the directory from which the job was submitted.If no path is specified,the file is assumed to be in the directory from which the job was submitted.A substructure library must be in the same directory from which the job was submitted;a full path name cannot be used to specify a substructure library name.For files referenced by the INPUT parameter,the file name must include any extension(e.g., elem.inp).For files referenced by the FILE parameter,the name must be given without an extension in most cases since Abaqus assumes that the file to be read has the correct extension for the file type that is relevant to the option:.res for restart files and.fil for results files.However, special rules may apply when a results file(.fil)or an output database file(.odb)is relevant for the option.The file or substructure library name must have the correct case on computers withcase-sensitive operating systems.Regardless of whether the user specifies only a file name,a relative path name,or a full path name,the complete name including the path can have a maximum of80characters.1.2Data linesData lines are used to provide data that are more easily given in lists than as parameters on an option.Most options require one or more data lines;if they are required,the data lines must immediately follow the keyword line introducing the option.The following rules apply when entering a data line:A data line can include no more than256characters,including blanks.Trailing blanks are ignored. All data items must be separated by commas(,).An empty data field is specified by omitting data between commas.Abaqus will use values of zero for any required numeric data that are omitted unless a default value is specified.A line must contain only the number of items specified.Empty data fields at the end of a line can be ignored.Floating point numbers can occupy a maximum of20spaces including the sign,decimal point, and any exponential notation.Floating point numbers can be given with or without an exponent.Any exponent,if input,must be preceded by E or D and an optional(–)or(+).The following line shows four acceptable ways of entering the same floating point number:-12.345-1234.5E-2-1234.5D-2-1.2345E1Integer data items can occupy a maximum of9digits.Character strings can be up to80characters long and are not case sensitive.Continuation lines are allowed in specific instances.If allowed,such lines are indicated by a comma as the last character of the preceding line.A single data item cannot be entered over multiple lines.In many cases the choice of parameters used with an option determines the type of data lines required.For example,there are five different ways to define a linear elastic material.The data lines you specify must be consistent with the value of the TYPE parameter given on the*ELASTIC option.SetsOne of the most useful features of the Abaqus data definition method is the availability of sets.A set can be a set of nodes or a set of elements.You provide a name(1–80characters,the first of which must be a letter)for each set.That name then provides a means of referencing all of the members of the set.As an example suppose that,for the structure shown in Figure1.2.1,we wish to apply symmetry boundary conditions at all of the nodes in the set MIDDLE and that the edge SUPPORT is pinned.Figure1.2.1Example of the use of sets.We assemble the relevant nodes into sets and specify the boundary conditions by*BOUNDARYMIDDLE,ZSYMMSUPPORT,PINNEDSets are the basic reference throughout Abaqus,and the use of sets is recommended.Choosing meaningful set names makes it simple to identify which data belong to which part of the model.LabelsLabels such as set names,surface names,and rebar names are case insensitive(except when they are accessed from user subroutines);therefore,you should not specify labels that differ only in bels can be up to80characters long.All spaces within a label are ignored unless the label is enclosed in quotation marks,in which case all spaces within the label are maintained.A label that is not enclosed within quotation marks must begin with a letter,may not include a period(.), and should not contain characters such as commas and equal signs.These restrictions do not apply to labels enclosed within quotation marks except if the label is a material name.A material namemust always start with a letter,even if the name is enclosed within quotation marks.If a label is defined using quotation marks,the quotation marks are stored as part of the label.Any subsequent use of the label should also be enclosed in quotation marks.Embedded quotation marks are not allowed.Labels cannot begin and end with a double underscore (e.g.,__STEEL__).This label format is reserved for internal use by Abaqus.The following are examples of labels entered with and without the use of quotation marks:*ELEMENT,TYPE=SPRINGA,ELSET="One element"1,1,2*SPRING,ELSET="One element"1.0E-5,*NSET,ELSET="One element",NSET=NODESET*BOUNDARYnodeset,1,2Repeating data linesSome options list only a single data line.In cases where only one data line is allowed,this is indicated by the data line title “First (and only)line.”An example of this is the *DYNAMIC option.In many cases the single data line shown can be repeated to define one variable as a function of another;this choice is indicated by a note after the data line.For example,a table of biaxial test data can be given to define a hyperelastic material:*BIAXIAL TEST DATA1B1B ,εT 2B2B ,εT 3B3B ,εT Etc.There is no limit on the number of data lines allowed,but the data must be given in a certain order,as explained below.Many options require more than one data line;these are indicated by the data line titles “First line:”,“Second line:”,etc.For example,exactly two data lines must be used to define a local orientation for a shell element (*ORIENTATION),and at least three data lines are required to define anisotropic elasticity (*ELASTIC).In many cases the data lines can be repeated,which is indicated by a note after the data lines.As with repetition of a single data line,it is important that sets of data lines be given in the correct order so that Abaqus can interpolate the data properly.Example:Multiple data lines due to field variable dependenceAny time an option can be defined as a function of field variables,you must determine the number of data lines required to define the option completely.For example,two data lines are required if stress-based failure criteria (*FAIL STRESS)are defined as a function of two field variables.This pair of data lines is repeated as often as necessary to define the failure criteria completely:*FAIL STRESS,DEPENDENCIES=2⎩⎨⎧12111max 11111,,,,,,,pair first fv fv S Y Y X X c z c z σ⎩⎨⎧22212max 22222,,,,,,,pair second fv fv S Y Y X X c z c z σ⎩⎨⎧32313max 33333,,,,,,,pair third fv fv S Y Y X X c z c z σEtc.(In this example the last field on the first data line of each pair was omitted,which means that the stress-based failure criteria are not temperature dependent.)If the stress-based failure criteria were defined as a function of nine field variables,a set of three data lines would be repeated as often as necessary:*FAIL STRESS,DEPENDENCIES=9⎪⎩⎪⎨⎧1918171615141312111max 11111,,,,,,,,,,,,,set first fv fv fv fv fv fv fv fv fv S Y Y X X c z c z σ⎪⎩⎪⎨⎧2928272625242322212max 22222,,,,,,,,,,,,,set second fv fv fv fv fv fv fv fv fv S Y Y X X c z c z σEtc.Ordering the data linesWhenever one variable is defined as a function of another,the data must be given in the proper order so that Abaqus can interpolate for intermediate values correctly.The variable being defined is assumed to be constant outside the range of independent variables given,except for nonlinear elastic gasket thickness behavior involving damage where the data are extrapolated based on the last slope computed from the user-specified data.If the property being defined is a function of only one variable (such as the *BIAXIAL TEST DATA shown above),the data should be given in the order of increasing value of the independent variable.If the property being defined is a function of multiple independent variables,the variation of the property with respect to the first variable must be given at fixed values of the other variables,in ascending values of the second variable,then of the third variable,and so on.The data lines must always be ordered so that the independent variables are given increasing values.This process ensures that the value of the material property is completely and uniquely defined at any values of the independent variables upon which the property depends.As an example,consider isotropic elasticity defined as a function of three field variables (but not of temperature):*ELASTIC,DEPENDENCIES=3。

在Abaqus中如何实现input⽂件处理如何实现input⽂件处理，⼀直是⼴⼤ABAQUS使⽤者关⼼的问题。

在ABAQUS软件中好像并没有提供⼀个界⾯来实现这个功能，所以我们只能通过其它⽅式去实现，今天我们讨论⼀种使⽤dos的⽅式实现，以后再讨论python实现⽅法。

现在我们开始！版本说明：如您的电脑只安装了⼀个abaqus的版本，那么就和下⾯的实例都完全相同；如果您的电脑安装了两个及以上的abaqus版本，那么请将实例中的abaqus替换成您需要调⽤的版本，例如abaqus6.11.1、abaqus6.12.1等！问题⼀、怎么实现批处理⾸先，新建⼀个记事本⽂件，将后缀改为bat，如run.bat，在⾥⾯输⼊如下内容，然后保存⽂件，双击bat⽂件既可以运⾏计算。

call abaqus job=jobname1call abaqus job=jobname2说明：这种⽅式创建的批处理⽂件，是同时计算所列出来的每项任务，⼀般不是我们想要的结果，我们想要的应该是计算完第⼀个后计算第⼆个，依次计算下去，那么就要使⽤下⾯的⽅法了。

问题⼆、怎么实现交互式批处理call abaqus job=jobname1 intcall abaqus job=jobname2 int说明：这种⽅式创建的批处理⽂件每条语句后⾯带有int（interactive），意为交互式的，这样计算机会计算完第⼀个job后才开始计算第⼆个job，达到我们的⽬的了。

但新的问题⼜来了，我们很多情况下需要调⽤多个cpu进⾏计算，那么这时应该怎么办呢？请看下⾯。

问题三、怎么实现多cpu计算call abaqus job=jobname1 cpus=20 intcall abaqus job=jobname2 cpus=20 int说明：加上cpus这条语句后，系统会调⽤指定的cpu的个数进⾏计算，节约计算时间。

问题四、怎么保留批处理的dos框call abaqus job=jobname1 cpus=20 intcall abaqus job=jobname2 cpus=20 intpause说明：加上最后⼀条语句后就算出现错误dos⿊框也不会⼀闪⽽过⾃动关掉，有时可以从这⾥快速知道问题出在哪⾥，从⽽进⾏必要的修改。

输入文件的结构：一个输入文件有模型数据和历史数据两部分组成。

模型数据：定义有限元模型，包括单元、节点、单元性质等说明模型的数据。

历史数据定义模型发生了什么。

事情的进展，模型响应的载荷，历史被分成一系列的时步层序。

例子一：悬臂梁输入文件的开始就是文件头，以HEADING开始，随后是模型的名字，如下所示：*HEADINGBEAM然后是网格定义：现在就是模型数据的开始了。

一般选择从网格的定义开始，网格包括（单元和节点）假如我们的悬臂梁有五个单元，六个节点，下面我们首先详细说明节点：*NODE , NSET=ENDS1，0.6, 100.NGEN1, 6节点组集，NSET其值（名字）为ENDS.下面的就是这样理解的，第一个节点是从0开始的，第六个节点是在100结束的. 同样我们来定义单元：*ELEMENT, TYPE=B21(单元类型)1， 1， 2 （单元类型的参数）*ELGEN, ELSET=BEAM(产生单元集，及其名称)1， 5 （一个单元集，包括5个单元）现在定义单元的性质：*BEAM SECTION, SECTION=RECTANGULAR, ELSET=BEAM, MATERIAL=STEEL1.,2.梁截面，截面的形状是矩形，单元集的名称是梁单元，材料是钢。

截面尺寸是1*2.下面定义材料的性质：*MATERIAL, NAME=STEEL*ELASTIC,材料是钢，弹性模量是30E6。

下面定义边界：*BOUNDARY6， ENCASTRE边界也可以用下面的形式来定义：*BOUNDARY6, 1, 6ABAQUS对结构单元的节点的自由度使用常规的编号。

1，2，3代表的是位移分量；4，5，6代表的是旋转分量。

以上是模型数据的定义，下面开始历史数据的定义：（加载的次序，事件的发生，还有我们想看到的变量的响应）时间（步骤）的定义。

*STEP, PERTURBATION(步骤的开始，扰动是其名称)*STATIC (静态分析)*CLOAD (集中载荷)1， 2， -2000. （在节点1，y方向施加载荷，载荷大小是-20000.也就是向下施加载荷。

如何写input文件一、输入文件的组成和结构：1．一个输入文件由模型数据和历史数据两部分组成.模型数据的作用:定义一个有限元模型.包括单元,节点,单元性质,定义材料等等有关说明模型自身的数据.模型数据可被组织到零件中(零件可以被组装成一个有意义的模型).历史数据的定义是模型发生了什么----事情的进展,模型响应的荷载,历史被分成一系列的时步层序.每一步就是一个响应(静态加载,动态响应等)，时步的定义包括过程类型(比如静态应力分析,瞬时传热分析等)对于时间积分的控制参数或者非线性解过程,加载和输出要求.At a minimum the model consists of the following information: geometry, element section properties, material data, loads and boundary conditions, analysis type, and output requests.2．ABAQUS输入文件的结构形式。

1) 必须有一个*HEADING开头。

2)接下来就是模型数据部分，定义节点，单元，材料，初始条件等。

模型数据的层次为：部件，组装，模型。

必须的模型数据：（1）几何数据：模型的几何形状是用单元和节点来定义的，结构性单元的截面是必须定义的。

比如梁单元。

特殊的特征也可以用特殊的单元来定义，比如弹簧单元，阻尼器，点式群体等。

（2）材料的定义：材料必须定义比如使用的是钢啊，岩石，土啊等材料。

可选的模型数据：（1）零件和组合：一个模型可以用几个零件来定义有可以把几个零件组合成一个集来定义。

（2）初始条件：比如初始应力，温度，或者速度等（3）边界条件：（4）运动约束（5）相互作用（6）振幅定义（7）输出控制（8）环境特性（9）用户子程序（10）分析附属部分3)接下来就是历史数据：定义分析的类型，荷载，输出要求等。

分析的目的就是预测模型对某些外部荷载或者某些初始条件的反映。

如何写input文件一、输入文件的组成和结构：1．一个输入文件由模型数据和历史数据两部分组成模型数据的作用:定义一个有限元模型.包括单元,节点,单元性质,定义材料等等有关说明模型自身的数据.模型数据可被组织到零件中(零件可以被组装成一个有意义的模型).历史数据的定义是模型发生了什么----事情的进展,模型响应的荷载,历史被分成一系列的时步层序.每一步就是一个响应(静态加载,动态响应等)，时步的定义包括过程类型(比如静态应力分析,瞬时传热分析等)对于时间积分的控制参数或者非线性解过程,加载和输出要求.At a minimum the model consists of the following information: geometry, element section properties, material data, loads and boundary conditions, analysis type, and output requests.2. ABAQUS输入文件的结构形式1) 必须有一个*HEADING开头。

2)接下来就是模型数据部分，定义节点，单元，材料，初始条件等。

模型数据的层次为：部件，组装，模型。

必须的模型数据：（1）几何数据：模型的几何形状是用单元和节点来定义的，结构性单元的截面是必须定义的。

比如梁单元。

特殊的特征也可以用特殊的单元来定义，比如弹簧单元，阻尼器，点式群体等。

（2）材料的定义：材料必须定义比如使用的是钢啊，岩石，土啊等材料。

可选的模型数据：（1）零件和组合：一个模型可以用几个零件来定义有可以把几个零件组合成一个集来定义。

（2）初始条件：比如初始应力，温度，或者速度等（3）边界条件：（4）运动约束（5）相互作用（6）振幅定义（7）输出控制（8）环境特性（9）用户子程序（10）分析附属部分3)接下来就是历史数据：定义分析的类型，荷载，输出要求等。

分析的目的就是预测模型对某些外部荷载或者某些初始条件的反映。

ABAQUS批处理Inp文件DOS批处理文件实现方法由于可以在命令行窗口启动计算，采用dos批处理文件实现是网上盛传的一种方法，这里主要有两个版本。

版本1：call abaqus job=jobname1call abaqus job=jobname2call abaqus job=jobname3call abaqus job=jobname4这些job是同时进行计算的，并不是一个接一个进行计算。

问题就在于abaqus job=jobname1完成后，计算工作也许并没有完成，但这条命令已经完成，批处理文件直接转到下一个job的运行。

这样运行的结果可能是（大部分情况都是如此），你要运行的job在同时计算。

版本2：call abaqus job=jobname1intcall abaqus job=jobname2intcall abaqus job=jobname3intcall abaqus job=jobname4int这里的int其实就是计算执行中的命令参数interactive。

在加上int后，只有在当前计算完成后，才会转入下一个模型的计算。

计算机自动关闭在学习使用python实现批处理之前，我们先简要介绍一下，dos中如何实现计算机的自动关闭。

在dos命令行关闭计算机的命令是：shutdown–s–f–t60-s关闭本地计算机。

-f强制关闭计算机。

-t xx将用于系统关闭的定时器设置为xx秒。

上面的设置是60秒。

需要说明的两点是，-f参数是用在计算机锁定的时候关闭计算机，如果只使用-s在锁定的时候就不能自动关闭计算机了。

另外一点是，如果你看到关机的提示，但又不想马上关闭计算机的话，那只有进入命令行窗口，输入shutdown–a 解除关闭命令。

几个常用dos下批处理版本好，那现在dos下批处理加关机的程序应该是：call abaqus job=jobname1intcall abaqus job=jobname2intcall abaqus job=jobname3intcall abaqus job=jobname4intshutdown–s–f–t60如果要加运行参数，和平常一样在第一行加上即可，如下面使用多cpu：call abaqus job=jobname1cpus=2intcall abaqus job=jobname2cpus=2intcall abaqus job=jobname3cpus=2intcall abaqus job=jobname4cpus=2int如果要删除计算中生成的文件：call abaqus j=nonJt23-2-a intcall del call del nonJt23-2-a.datcall del nonJt23-2-a.filcall del nonJt23-2-a.mdlcall del nonJt23-2-a.msgcall del nonJt23-2-a.prtcall del nonJt23-2-a.rescall del nonJt23-2-a.stt如果下一个文件需要restart上一个文件：call abaqus job=jobname1intcall abaqus job=jobname2ldjob=jobname1intcall abaqus job=jobname3ldjob=jobname2intcall abaqus job=jobname4ldjob=jobname3int使用python实现批处理Python是一种简单易学，功能强大的编程语言，它有高效率的高层数据结构，简单而有效地实现面向对象编程。

文- 汉语汉字编辑词条文，wen，从玄从爻。

天地万物的信息产生出来的现象、纹路、轨迹，描绘出了阴阳二气在事物中的运行轨迹和原理。

故文即为符。

上古之时，符文一体。

古者伏羲氏之王天下也，始画八卦，造书契，以代结绳(爻)之政，由是文籍生焉。

--《尚书序》依类象形，故谓之文。

其后形声相益，即谓之字。

--《说文》序》仓颉造书，形立谓之文，声具谓之字。

--《古今通论》(1) 象形。

甲骨文此字象纹理纵横交错形。

"文"是汉字的一个部首。

本义:花纹;纹理。

(2) 同本义[figure;veins]文，英语念为:text、article等，从字面意思上就可以理解为文章、文字，与古今中外的各个文学著作中出现的各种文字字形密不可分。

古有甲骨文、金文、小篆等，今有宋体、楷体等，都在这一方面突出了"文"的重要性。

古今中外，人们对于"文"都有自己不同的认知，从大的方面来讲，它可以用于表示一个民族的文化历史，从小的方面来说它可用于用于表示单独的一个"文"字，可用于表示一段话，也可用于人物的姓氏。

折叠编辑本段基本字义1〃事物错综所造成的纹理或形象：灿若～锦。

2.刺画花纹：～身。

3〃记录语言的符号：～字。

～盲。

以～害辞。

4〃用文字记下来以及与之有关的：～凭。

～艺。

～体。

～典。

～苑。

～献（指有历史价值和参考价值的图书资料）。

～采（a〃文辞、文艺方面的才华；b〃错杂艳丽的色彩）。

5〃人类劳动成果的总结：～化。

～物。

6〃自然界的某些现象：天～。

水～。

7〃旧时指礼节仪式：虚～。

繁～缛节（过多的礼节仪式）。

8〃文华辞采，与“质”、“情”相对：～质彬彬。

9〃温和：～火。

～静。

～雅。

10〃指非军事的：～职。

～治武功（指礼乐教化和军事功绩）。

11〃指以古汉语为基础的书面语：552～言。

～白间杂。

12〃专指社会科学：～科。

13〃掩饰：～过饰非。

14〃量词，指旧时小铜钱：一～不名。

Inp文件格式1.INP文件的作用INP文件（扩展名为.inp）是一种文本文件，他包含了对整个模型的完整描述，在前处理器（例如ABAQUS/CAE）和求解器（ABAQUS/Standard或ABAQUS/Explicit）之间建立了一个传递数据的桥梁。

2.INP文件的生成方法各种常用的前处理器（例如MSC.PATRAN、EFMAP）大多都支持以INP文件的格式来输出模型。

在ABAQUS/CAE中，如果Job功能模块中提交分析作业，或者点击Job Management 对话框中的Write Input，就会在默认的工作目录下生成INP文件。

3.INP文件的格式INP文件由一系列的数据块构成，每个数据块描述模型的某部分特定信息。

一个数据块总是以带有*号的关键词（Keyword）开始，其后往往带有相应的参数，以及一个或多个数据行（data line），例如：*ELEMENT, TYPE=CPS4, ELSET=My-Elem-set1, 1, 12, 57, 232, 12, 13, 58, 57其含义是：定义单元，其类型为CPS4，属于名为My-Elem-set的单元集合。

单元1由节点1, 1, 12, 57, 23构成，单元2由节点2, 12, 13, 58, 57构成。

在ABAQUS帮助文档《ABAQUS Keyword Refence Manual》中可以查到每个关键词的用法。

例如，查询上述*ELEMENT的用法，可以看到，TYPE是比不可少的参数（required parameter）,而ElSET是可供选择的参数（optional parameter）.INP文件的格式遵循以下规则。

1）如果一行以**开始，则为注释行，其内容在分析过程中不起作用。

2）整个INP文件中不应该有空行，否则会在分析时出现异常错误。

如果希望使用空行来隔开两部分内容，应在此行的开头输入**，表明这行是注释行。

3）关键词，参数，集合名称和面的名称都不区分大小写（用户子程序中用到的集合或面除外）。

ABAQUS如何写input文件和停止Job范文第一篇：ABAQUS如何写input文件和停止Job范文如何写input文件一、输入文件的组成和结构：1．一个输入文件由模型数据和历史数据两部分组成模型数据的作用:定义一个有限元模型.包括单元,节点,单元性质,定义材料等等有关说明模型自身的数据.模型数据可被组织到零件中(零件可以被组装成一个有意义的模型).历史数据的定义是模型发生了什么----事情的进展,模型响应的荷载,历史被分成一系列的时步层序.每一步就是一个响应(静态加载,动态响应等)，时步的定义包括过程类型(比如静态应力分析,瞬时传热分析等)对于时间积分的控制参数或者非线性解过程,加载和输出要求.At a minimum the model consists of the following information: geometry, element section properties, material data, loads and boundary conditions, analysis type, and output requests.2.ABAQUS输入文件的结构形式1)必须有一个*HEADING开头。

2)接下来就是模型数据部分，定义节点，单元，材料，初始条件等。

模型数据的层次为：部件，组装，模型。

必须的模型数据：（1）几何数据：模型的几何形状是用单元和节点来定义的，结构性单元的截面是必须定义的。

比如梁单元。

特殊的特征也可以用特殊的单元来定义，比如弹簧单元，阻尼器，点式群体等。

（2）材料的定义：材料必须定义比如使用的是钢啊，岩石，土啊等材料。

可选的模型数据：（1）零件和组合：一个模型可以用几个零件来定义有可以把几个零件组合成一个集来定义。

（2）初始条件：比如初始应力，温度，或者速度等（3）边界条件：（4）运动约束（5）相互作用（6）振幅定义（7）输出控制（8）环境特性（9）用户子程序（10）分析附属部分3)接下来就是历史数据：定义分析的类型，荷载，输出要求等。

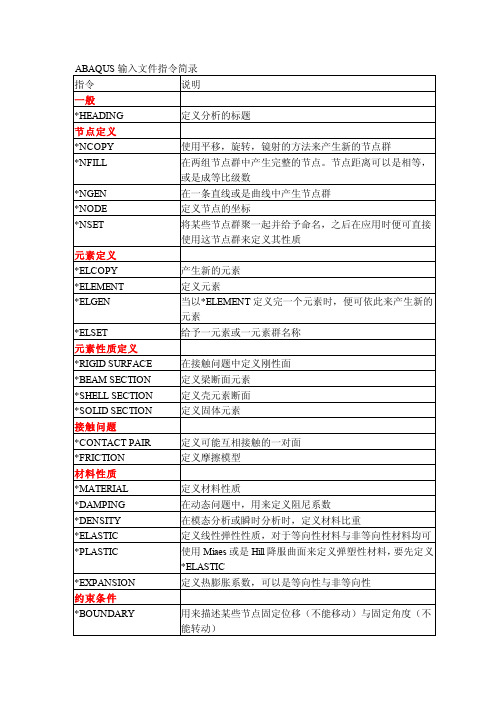

总规则1、关键字必须以*号开头，且关键字前无空格2、**为注释行，它可以出现在文件中的任何地方3、当关键字后带有参数时，关键词后必须采用逗号隔开4、参数间都采用逗号隔开5、关键词可以采用简写的方式，只要程序能识别就可以了6、不需使用隔行符，如果参数比较多，一行放不下，可以另起一行，只要在上一行的末尾加逗号便可以*AMPLITUDE：定义幅值曲线amplitude这个选项允许任意的载荷、位移和其它指定变量的数值在一个分析步中随时间的变化(或者在ABAQUS/Standard分析中随着频率的变化)。

必需的参数：NAME：设置幅值曲线的名字可选参数：DEFINITION：设置definition=Tabular(默认)给出表格形式的幅值-时间(或幅值-频率)定义。

设置DEFINITION=EQUALL Y SPACED/PERIODIC/MODULATED/DECAY/SMOOTH STEP/SOLUTION DEPENDENT或BUBBLE来定义其他形式的幅值曲线。

INPUT：设置该参数等于替换输入文件名字。

TIME：设置TIME=STEP TIME(默认)则表示分析步时间或频率。

TIME=TOTAL TIME表示总时间。

V ALUE：设置V ALUE=RELATIVE(默认)，定义相对幅值。

V ALUE=ABSOLUTE表示绝对幅值，此时，数据行中载荷选项内的值将被省略，而且当温度是指定给已定义了温度TEMPERA TURE=GRADIENTS(默认)梁上或壳单元上的节点，不能使用ABSOLUTE。

对于DEFINITION=TABULAR的可选参数：SMOOTH：设置该参数等于DEFINITION=TABULAR的数据行第一行1、时间或频率2、第一点的幅值(绝对或相对)3、时间或频率4、第二点的幅值(绝对或相对) 等等基本形式：*Amplitude，name=Amp-10.，0.，0.2，1.5，0.4，2.，1.，1.*BEAM SECTION：当需要数值积分时定义梁截面beamsection*BOND：定义绑定和绑定属性*BOUNDARY：定义边界条件用来在节点定义边界条件或在子模型分析中指定被驱动的节点。

Abaqus的INP文件数据分析Abaqus在提交并运行结束后会自动写出INP文件作为在其中建模的整个过程和模型的相关数据，无论运行的结果是Completed还是Aborted都会产生INP文件，也同样会描述在建模过程中设定的相关参数，而不管其是不是真的正确。

但必须知道在INP文件中的一些默认的参数并没有写出来，除非你做了特殊的改变。

INP文件总体上来说是包括模型数据和历史数据两部分。

模型数据包括整个模型的基础信息，定义一个有限元模型.包括单元,节点,单元性质,定义材料等等有关说明模型自身的数据.模型数据可被组织到零件中(零件可以被组装成一个有意义的模型)，这些信息是后面进行下去的基础。

历史数据的定义是模型发生了什么----事情的进展,模型响应的荷载,历史被分成一系列的时步层序.每一步就是一个响应(静态加载,动态响应等)，时步的定义包括过程类型(比如静态应力分析,瞬时传热分析等)对于时间积分的控制参数或者非线性解过程,加载和输出要求.两者之间有横线明显的隔开。

一、ABAQUS输入文件的结构形式如下：1) 必须有一个*HEADING开头。

（这里加入了dat文件的输出要求）2）接下来就是模型数据部分，定义节点，单元，材料，初始条件等。

模型数据的层次为：部件，组装，模型。

必须的模型数据：（1）几何数据：模型的几何形状是用单元和节点来定义的，结构性单元的截面是必须定义的。

比如梁单元。

特殊的特征也可以用特殊的单元来定义，比如弹簧单元，阻尼器，点式群体等。

几何信息奠定了之后的基础，所以对它的产生是必须严格要求的给出，否则在之后也会产生很多问题，以致在提交分析中失败。

A、节点信息（Node）：在几何信息中，节点信息又是个重点。

节点编号从1开始到节点总数个，坐标自动认定维数，如果为线单元和面单元则只有X，Y坐标，否则为X，Y，Z坐标，顺序也是如此。

节点信息又包括两部分，前一部分为根据网格划分出来的节点，直接给出坐标并编号；后一部分为在网格中不存在的点，而是已经形成的线的中点坐标，这得根据前一部分给出的节点然后再生成的，而这一部分的生成是要按逆时针顺序逐点给出，节点编号则是从前一部分接下来。

abaqusinp文件的详解对ABAQUS例子的理解很多人学习ABAQUS很长时间但是却不能编写一个INP文件，在论坛中有位朋友编写了一个INP文件，但是依然有朋友问是怎么编写的，下面是我对那个例子的解释，也许会对有的朋友有些帮助，当然我的理解也可能不对，那就请斑竹和大虾指点。

我不明白的我已经在里面注明。

参见原文件可以看出，一个好的INP文件的顺序应该是这样的（本人的理解）首先定义节点，然后定义单元，再定义材料，然后定义边界条件，这是模型数据。

接下来就是历史数据，关键就是步骤的定义，当然我们需要的那些数据的输出是我们下一步进行工作的资源是一定要定义好的。

其实一个好的INP文件中在模型数据的工作中的目的就是为了得到好的网格，历史数据的目的就是得到我们想要得到的数据。

当然了有了CAE我们不需要编写INP 来工作，但是对刚刚接触和学习ABAUQS的朋友来说，编写一个好的INP文件既能有一种学习的成就感也能很好的对问题有个好的理解，对学习和使用CAE 来分析大型的模型是有帮助的。

附件是我对原文件的理解，请对指教。

不建议手写数据文件，可以用CAE生成，用HM生成这不是我们研究的核心，但强烈建议用手写Hitory Data，有助于加深对问题的理解*HEADINGTHE PLANAR(TWO DIMENSIONAL PROBLEM)UNITS:LENGTH-MM FORCE-N STRESS-N/MM2****THE DEFINITION OF NODE （节点的定义）****LEFT EDGE （左边的定义或者说是产生一条左边）*NODE （节点的定义，*NODE关键句定义的其实是一些独立的节点；下面的解释：1,0,0 （节点1，坐标是（0，0））30,30,0 （节点30，坐标是（30，0））*NGEN,NSET=BOTTOMEDGE （*NGEN，关键句产生一个节点集，在这个节点集中所1,30,1 使用的节点中1是初始节点，30是终点，第三个数字1是它们之间的增量。
