探析水力发电站继电保护装置的运行

探讨水力发电站继电保护装置的运行与维护【摘要】这篇文章探讨了水力发电站继电保护装置的运行与维护。

在介绍了研究的背景和意义。

在详细介绍了水力发电站的继电保护装置概述、运行原理、常见问题与故障、日常维护措施以及定期检修。

最后在结论部分强调了继电保护装置的重要性，并提出了提高水力发电站继电保护装置运行效率的建议。

继电保护装置是水力发电站重要的安全设备，正确运行和维护对保障水力发电站的安全运行至关重要。

通过本文的研究和讨论，可以提高运维人员对水力发电站继电保护装置的认识，有效保障水力发电站的安全稳定运行。

【关键词】水力发电站、继电保护装置、运行原理、常见问题、故障、日常维护、定期检修、重要性、运行效率、建议、背景介绍、研究意义、结论、探讨。

1. 引言1.1 背景介绍水力发电是利用水流能将水流动能转换成机械能或电能。

水力发电站是利用水流能进行发电的工厂，是一种环保的能源利用方式。

水力发电站继电保护装置是保障水力发电设备安全运行的重要组成部分，其作用是在电力系统发生故障时，迅速切除故障部分，保护设备和保障电网安全稳定运行。

水力发电站继电保护装置的运行状态直接关系到水力发电设备的安全性、可靠性和稳定性。

对继电保护装置的正确运行和及时维护至关重要。

了解水力发电站继电保护装置的工作原理、常见问题与故障、日常维护措施以及定期检修规范，对保障水力发电设备的正常运行和延长设备寿命具有重要意义。

本文将从水力发电站继电保护装置的概述及运行原理入手，介绍其常见问题与故障，探讨日常维护措施和定期检修方法，以期帮助相关从业人员更深入地了解和掌握水力发电站继电保护装置的运行与维护知识，提高水力发电站的安全性和运行效率。

1.2 研究意义水力发电站是目前应用最广泛的清洁能源发电方式之一，对于保障水力发电站的安全稳定运行至关重要。

而继电保护装置作为水力发电站的重要组成部分，其运行与维护直接关系到水力发电站的安全性和效率。

深入探讨水力发电站继电保护装置的运行与维护具有重要的研究意义。

探讨水力发电站继电保护装置的运行与维护水力发电站的继电保护装置是保护发电站设备和网络安全稳定运行的重要组成部分。

它主要负责发电机、变压器、导线、开关设备等电力设备的保护和自动控制。

本文将探讨水力发电站继电保护装置的运行与维护。

水力发电站的继电保护装置包括多种类型，如电压保护、电流保护、频率保护、差动保护等。

这些保护装置监测系统中的参数，当参数异常时，会自动切断电力系统，以保护设备安全运行。

保护装置的准确性和可靠性对发电站的正常运行至关重要。

为了保证继电保护装置的准确性和可靠性，需要定期进行检查和维护。

应按照设备的技术要求，制定严格的维护计划，并确保维护记录详细完整。

维护人员应具备相关专业知识和经验，能够熟练操作继电保护装置，并能正确判断装置的运行状态。

还应定期对装置进行功能测试，以确保其灵敏度和可靠性。

继电保护装置的运行状态需要及时监测。

对于自动切除电力系统的继电保护装置，应定期检查其运行记录，了解其触发条件和操作特点。

对于手动切除装置，应由操作人员定期检查和测试其功能，以确保能够及时切除系统。

对于有故障指示功能的装置，出现故障时应及时进行维修或更换。

继电保护装置的接线和接地也是需要注意的问题。

保护装置的接线应符合技术要求，接地电阻应符合规定标准，以避免漏电和接地故障。

针对继电保护装置的接线和接地问题，应有专门的检查和测试。

继电保护装置还需要定期进行校准。

校准的目的是确保保护装置的测量和控制功能的准确性。

校准的内容包括电压、电流、频率等参数的检查和调整。

校准应由具备相应资质的人员进行，并制定相应的校准记录。

水力发电站的继电保护装置是保障发电设备和网络安全运行的重要设备。

为了保证其准确性和可靠性，需要定期进行检查和维护，并确保装置的运行状态和功能正常。

还需要注意保护装置的接线和接地，以及定期进行校准。

通过综合运行和维护，可以保证水力发电站的继电保护装置安全可靠地发挥其作用。

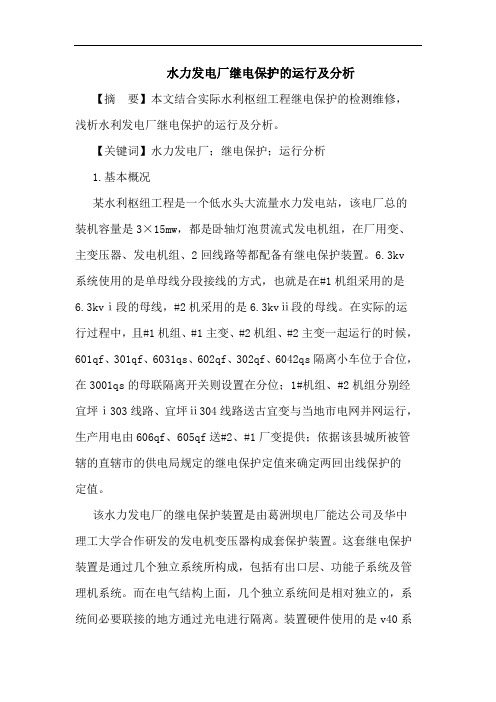

水力发电厂继电保护的运行及分析【摘要】本文结合实际水利枢纽工程继电保护的检测维修，浅析水利发电厂继电保护的运行及分析。

【关键词】水力发电厂；继电保护；运行分析1.基本概况某水利枢纽工程是一个低水头大流量水力发电站，该电厂总的装机容量是3×15mw，都是卧轴灯泡贯流式发电机组，在厂用变、主变压器、发电机组、2回线路等都配备有继电保护装置。

6.3kv系统使用的是单母线分段接线的方式，也就是在#1机组采用的是6.3kvⅰ段的母线，#2机采用的是6.3kvⅱ段的母线。

在实际的运行过程中，且#1机组、#1主变、#2机组、#2主变一起运行的时候，601qf、301qf、6031qs、602qf、302qf、6042qs隔离小车位于合位，在3001qs的母联隔离开关则设置在分位；1#机组、#2机组分别经宜坪ⅰ303线路、宜坪ⅱ304线路送古宜变与当地市电网并网运行，生产用电由606qf、605qf送#2、#1厂变提供；依据该县城所被管辖的直辖市的供电局规定的继电保护定值来确定两回出线保护的定值。

该水力发电厂的继电保护装置是由葛洲坝电厂能达公司及华中理工大学合作研发的发电机变压器构成套保护装置。

这套继电保护装置是通过几个独立系统所构成，包括有出口层、功能子系统及管理机系统。

而在电气结构上面，几个独立系统间是相对独立的，系统间必要联接的地方通过光电进行隔离。

装置硬件使用的是v40系统ⅱ工业控制系统及std标准总线，这个系统具有较高的可靠性及较宽的适应范围，配备有优良的人机界面，在硬件升级方面也非常便利。

整个保护装置配备模块化保护软件，设计灵活、合理，能适应不同容量的变压器组、发电机的保护需求，还能单独适应厂用变压器、发电机、励磁变压器、变压器的保护要求。

2.故障分析“1#主变压器差动”先后发生了6次保护跳闸，经检测发现这6次保护跳闸都是属于“合”位断路器事故跳闸。

当主变压器是处于空载运行的时候，发出了“1#主变压器差动元件故障”的信号，这一信号直接导致继电器发生了掉牌的事故，将保护装置重新复归之后，主变压器能够正常运转，因此判断这个故障是属于保护装置的误动作。

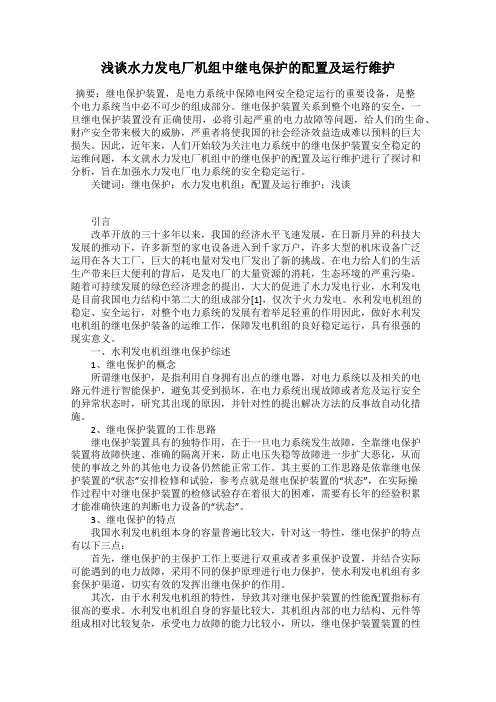

浅谈水力发电厂机组中继电保护的配置及运行维护摘要：继电保护装置，是电力系统中保障电网安全稳定运行的重要设备，是整个电力系统当中必不可少的组成部分。

继电保护装置关系到整个电路的安全，一旦继电保护装置没有正确使用，必将引起严重的电力故障等问题，给人们的生命、财产安全带来极大的威胁，严重者将使我国的社会经济效益造成难以预料的巨大损失。

因此，近年来，人们开始较为关注电力系统中的继电保护装置安全稳定的运维问题，本文就水力发电厂机组中的继电保护的配置及运行维护进行了探讨和分析，旨在加强水力发电厂电力系统的安全稳定运行。

关键词：继电保护；水力发电机组；配置及运行维护；浅谈引言改革开放的三十多年以来，我国的经济水平飞速发展，在日新月异的科技大发展的推动下，许多新型的家电设备进入到千家万户，许多大型的机床设备广泛运用在各大工厂，巨大的耗电量对发电厂发出了新的挑战。

在电力给人们的生活生产带来巨大便利的背后，是发电厂的大量资源的消耗，生态环境的严重污染。

随着可持续发展的绿色经济理念的提出，大大的促进了水力发电行业，水利发电是目前我国电力结构中第二大的组成部分[1]，仅次于火力发电。

水利发电机组的稳定、安全运行，对整个电力系统的发展有着举足轻重的作用因此，做好水利发电机组的继电保护装备的运维工作，保障发电机组的良好稳定运行，具有很强的现实意义。

一、水利发电机组继电保护综述1、继电保护的概念所谓继电保护，是指利用自身拥有出点的继电器，对电力系统以及相关的电路元件进行智能保护，避免其受到损坏，在电力系统出现故障或者危及运行安全的异常状态时，研究其出现的原因，并针对性的提出解决方法的反事故自动化措施。

2、继电保护装置的工作思路继电保护装置具有的独特作用，在于一旦电力系统发生故障，全靠继电保护装置将故障快速、准确的隔离开来，防止电压失稳等故障进一步扩大恶化，从而使的事故之外的其他电力设备仍然能正常工作。

其主要的工作思路是依靠继电保护装置的“状态”安排检修和试验，参考点就是继电保护装置的“状态”，在实际操作过程中对继电保护装置的检修试验存在着很大的困难，需要有长年的经验积累才能准确快速的判断电力设备的“状态”。

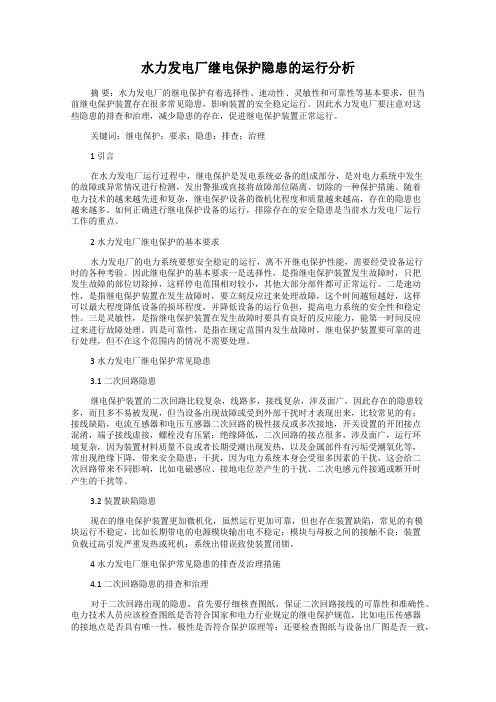

水力发电厂继电保护隐患的运行分析摘要：水力发电厂的继电保护有着选择性、速动性、灵敏性和可靠性等基本要求，但当前继电保护装置存在很多常见隐患，影响装置的安全稳定运行。

因此水力发电厂要注意对这些隐患的排查和治理，减少隐患的存在，促进继电保护装置正常运行。

关键词：继电保护；要求；隐患；排查；治理1 引言在水力发电厂运行过程中，继电保护是发电系统必备的组成部分，是对电力系统中发生的故障或异常情况进行检测，发出警报或直接将故障部位隔离、切除的一种保护措施。

随着电力技术的越来越先进和复杂，继电保护设备的微机化程度和质量越来越高，存在的隐患也越来越多。

如何正确进行继电保护设备的运行，排除存在的安全隐患是当前水力发电厂运行工作的重点。

2水力发电厂继电保护的基本要求水力发电厂的电力系统要想安全稳定的运行，离不开继电保护性能，需要经受设备运行时的各种考验。

因此继电保护的基本要求一是选择性，是指继电保护装置发生故障时，只把发生故障的部位切除掉，这样停电范围相对较小，其他大部分部件都可正常运行。

二是速动性，是指继电保护装置在发生故障时，要立刻反应过来处理故障，这个时间越短越好，这样可以最大程度降低设备的损坏程度，并降低设备的运行负担，提高电力系统的安全性和稳定性。

三是灵敏性，是指继电保护装置在发生故障时要具有良好的反应能力，能第一时间反应过来进行故障处理。

四是可靠性，是指在规定范围内发生故障时，继电保护装置要可靠的进行处理，但不在这个范围内的情况不需要处理。

3水力发电厂继电保护常见隐患3.1二次回路隐患继电保护装置的二次回路比较复杂，线路多，接线复杂，涉及面广，因此存在的隐患较多，而且多不易被发现，但当设备出现故障或受到外部干扰时才表现出来，比较常见的有；接线缺陷，电流互感器和电压互感器二次回路的极性接反或多次接地，开关设置的开闭接点混淆，端子接线虚接，螺栓没有压紧；绝缘降低，二次回路的接点很多，涉及面广，运行环境复杂，因为装置材料质量不良或者长期受潮出现发热，以及金属部件有污垢受潮氧化等，常出现绝缘下降，带来安全隐患；干扰，因为电力系统本身会受很多因素的干扰，这会给二次回路带来不同影响，比如电磁感应、接地电位差产生的干扰、二次电感元件接通或断开时产生的干扰等。

分析水力发电厂机组中继电保护的装置的运行维护水力发电厂机组中继电保护的装置是确保电网安全稳定运行的关键，也是水力发电厂电力系统的主要组成部分，一旦继电保护装置在运行过程中出现故障，就可能产生很大的安全隐患，甚至有时会扩大事故范围，从而影响机组及系统安全稳定运行，在这样的基础上，研究水力发电厂机组中继电保护的运行维护就显得尤为重要。

标签：电力系统；继电保护；运行维护；状态检修引言相关实践表明，科学合理对继电保护装置的运行维护是确保水力发电厂机组与系统能够安全稳定运行的关键，但是对水力发电厂机组中继电保护装置的运行维护的研究还有待进一步提高。

基于此，本文结合理论实践，就继电保护装置的运行维护做了如下分析。

一、水力发电厂机组中继电保护的装置要求如果水力发电厂机组中继电保护装置出现故障，就会对电气设备及机组造成一定程度的损坏，从而影响电气设备及机组稳定运行。

电力系统对继电保护配置有四个基本要求：可靠性、选择性、灵敏性和快速性。

差动保护作为发电厂机组中的重要电气设备的主保护时，必须满足这四个基本要求；发电厂机组中后备保护，对灵敏性和快速性的要求可适度降低。

二、水力发电厂机组中继电保护装置的运行维护（一）继电保护装置运行维护规定在保护装置及二次回路上工作前，运行人员必须审查继电保护工作人员的工作票及其安全措施，更改整定值和变更接线一定要有经领导批准的定值单和图纸，才允许工作。

运行人员应认真按工作票与实际情况做好安全措施。

凡可能引起保护装置误动作的一切工作，运行人员必须采取防止保护装置可能误动的有效措施。

在继电保护工作完毕后，运行人员应进行验收。

（二）准确判断继电保护事件信息根据保护动作信息正确判断故障情况：一是根据综合自动化系统一次主接线图上断路器颜色及开关变位信息，确定是那个开关动作或跳闸，二是根据综合自动化系统保护动作信息、光字牌动作情况现场查看对应保护面板显示，三是根据保护装置动作报告和继电保护范围，推断出故障范围，明确故障点，并且运行值班人员要立即向上级部门报告真实情况，并留在原地进行监视。

探讨水力发电站继电保护装置的运行与维护为了减缓如今能源稀缺紧张的局面，改善当今趋于恶化的生态环境，我国现已出台了相关议案来推进水力清结能源开发的进程，近几年来我国涌现了一批又一批水力发电站建设项目，对社会经济发展起到了重大拉动作用。

如何维护继电保护装置的稳定运行，保证水力发电项目的效益和电能质量便是当前研究的一个重点。

标签：水力发电站;继电保护装置;运行;维护前言东平水电站，座落在东平水库大坝东面，距县城23km，是一座坝后式水电站;坝址以上游集雨面积为130.9 km2，水库总库容5740万m3，有效库容4200万m3。

电站始建于1971年11月，1973年12月建成投产。

电站于2015年进行技术改造，设计水头13.6-47.6米，发电装机容量3400kw（1×1000+1×800+1×1600卧式机），设计多年平均发电量1037.8万kw.h，年利用小时3052h。

发电机机端电压是6.3kv，升压至35Kv上网，三台机组共用一台主变上网，由一回13.8km 长的35kv送电线路连接南网。

1 加强水力发电站继电保护装置运行维护的必要性近年来，我国的水力发电事业发展迅猛，规模逐渐扩大，极大程度上促进了水电站工程建设的进行。

从整体而言，只有水力发电站高效高质量地稳定运转，整个电路网络才能够正常的工作、高效的运行。

要想实现二者的稳定，如何维护好继电保护装置是确保发电站和电网稳定运行起到关键作用的办法。

在水利发电站的日常运行中，继电保护装置具有重要作用，维持系统运行的稳定，一旦出现任何异常现象，自动处理出现故障的系统部件，有效的解决系统故障。

除此之外，继电保护装置还可以及时解决电力设备运行过程出现的异常情况，基于前期制定的维护计划，开展相应的维护工作。

在此过程之中，继电保护设备并不一定需要在最快的时间之内执行相关动作，但是需要根据发生的故障的不同来判断故障对系统和相关部件的危害性，从而灵活地确定动作延迟的时长，这样便能够预防由于暂态运行波动而造成的多余动作，甚至能够避免误动现象的出现。

水利发电站继电保护装置的运行与维护发布时间：2022-09-12T03:31:21.152Z 来源：《中国电业与能源》2022年9期作者：赵彬先[导读] 为解决我国水电厂面临的能源紧缺的问题，提高水电厂的工作效率，必须对其继电保护设备进行相应的改进。

赵彬先贵州蒙江流域开发有限公司贵州黔南布依族苗族自治州 550100摘要：为解决我国水电厂面临的能源紧缺的问题，提高水电厂的工作效率，必须对其继电保护设备进行相应的改进。

通过对水利发电厂继电保护设备的使用状况进行分析，提出了加强其维修工作的有效措施，确保其工作稳定，促进其可持续发展，同时，为水利发电厂的稳定运行提供一定的帮助。

关键词：水利发电站；继电保护装置；运行；维护前言：随着社会经济的不断发展，电力市场的需求也越来越大，电力市场的发展也越来越受到人们的重视。

电力系统在全国范围内分别担负着电能的产生、运输、应用等各个环节，因此，采用继电保护设备可以保证电厂和电网的安全运行。

为此，应加强对电网的改造，大力开发和建设水利发电厂，使之能够正常运转，并加强对继电保护设备的维修，确保人民的生活质量，推动社会的可持续发展。

一、水利发电站继电保护装置的运行1.继电保护装置的特点在水利发电厂的构成中，继电保护设备可以保证其运行的安全。

另外，作为一台单机设备，该设备不仅仅是独立的、自主的，它还可以与其它的电脑相连，使用起来非常方便，同时也具备了强大的自卫能力，可以有效地抵抗外来的干扰和破坏，同时，它的接触点也可以起到很好的防护效果。

2.继电保护装置的基本任务继电保护是指在水利发电机发生短路或其它不正常的情况下，对继电保护起到很好的作用。

在水利发电厂的电力系统中，可以实时监控各类设备的工作状态，并及时采集相关数据以及各种信息，保证其可以正常的工作。

当电力供应系统发生故障时，能够快速、高效地将发生故障的部件切除，保证未发生故障的设备能够高效、稳定的运行，并对运行中的异常电力系统进行监视和预警，使有关部门能够在最短的时间内解决各项问题。
