CCNA2第一章 路由器

CCNA 实验二 静态路由配置【实验目的】⑴ 掌握路由器在网络中的作用、组成以及路由器设备选型； ⑵ 掌握PacketTrace 仿真软件的使用方法；⑶ 练掌握路由器的基本配置命令，包括路由器名称设定、保护口令设定、口令封装、接口描述、查看命令等；⑷ 掌握静态路由的配置方法。

【实验环境】Cisco2621 Router 、PacketTrace 仿真软件、具备Windows 操作系统的PC 机 【实验重点及难点】重点：掌握PacketTrace 路由仿真软件的使用、路由器基本配置 难点：路由接口的配置、静态路由的配置 【实验拓扑】【实验内容】一、PacketTrace 仿真软件介绍路由、交换仿真软件就是对真实的路由器、交换机等网络设备进行软件模拟，可以在安装仿真软件的普通PC 上进行网络设备的配置、管理以及网络规划、网络验证等工作，而不需要真实的网络设备。

目前，市场上路由、交换等网络设备模拟软件有很多种，比较优秀的有Boson 、RouterSim 、CIM 等。

其中PacketTrace 是目前最流行的，最接近真实环境的模拟软件。

可以说，PacketTrace 软件是真实设备的缩影。

二、PacketTrace 使用打开PacketTrace软件，选择“Custom Made Devices”中的2621XM系列路由器。

再选择“Connections”连接线中的“Serial DCE”连接线，按照如图路由器的方式连接好路由器。

然后，按照图示连接好交换机和主机。

三、路由器配置1.路由器配置模式及其转换⑴用户模式（user mode） router>用户模式（user mode）：该模式下只能查看路由器基本状态和普通命令，不能更改路由器配置。

此时路由器名字后跟一个“>”符号，表明是在用户模式下。

如：router>⑵特权模式（privileged mode） router#特权模式（privileged mode）：该模式下可查看各种路由器信息及修改路由器配置。

路由器A和B的基本配置命令首先熟悉routersim ccna 2软件的使用方法和功能.以及网络结构.然后进行下面的配置。

使用说明:1.本文档中蓝色字体为系统自动出现的提示符,提示符号后面黑色字母为我们要输入的命令,后面或下面一行( )内为解释并且输入完每一行命令之后,都按回车键)2. 在软件的网络结构图上点击任何一种网络设备,就进入该设备的配置界面.点击该配置界面右下方的netword visuallize按钮,又能切换回到网络结构图界面.在网络结构图界面上点击任何一种设备,又进入该设备刚才的配置界面.可以这样来回切换.)3. 系统给网络中各个设备的地址分配,建议了一个分配方案.在软件的network visulize界面(即网络结构图界面)下方,有一个按钮view suggested lab,点击可以见到所有设备各个端口的建议地址分配方案,我们下面的配置采用这些方案,如果能力强,也可以自己设计地址分配方案)第一部分：配置路由器router A,包括主机名配置,每个端口的ip地址配置.在网络结构图上点击路由器A进入配置界面.输入回车出现router>字样的提示符router>en (enable的缩写,进入特权模式)router#config t (config terminal 的缩写,进入终端配置模式)router(config)#hostname routerA(配置路由器的主机名为routerA)routerA(config)#int e0(interface Ethernet 0 的缩写,表示进入以太网接口E0进行配置,系统进入接口配置模式,从提示符的改变可以看出)routerA(config-if)#ip address 172.16.11.1 255.255.0(将接口e0 配置Ip地址为172.16.11.1子网掩码为255.255.255.0) routerA(config-if)#no shut(no shutdown的缩写,启动这个端口的配置,观察系统执行这条命令后出现的提示行,会发现接口状态由原来的down状态变为了up状态)routerA(config-if)#int s0(interface serial 0 的缩写,表示进入广域网串口接口s0进行配置) routerA(config-if)# ip address 172.16.20.1 255.255.255.0(将接口s0 配置Ip地址为172.16.20.1子网掩码为255.255.255.0) routerA(config-if)#no shut (启动该端口)(至此,对routerA的基本配置完成,下面保存和察看配置情况)routerA(config-if)#ctrl^z(ctrl键+Z键的组合退出接口配置模式,进入特权配置模式)routerA#copy running-config startup-config(保存配置)routerA#show running-config(察看刚刚所作的配置,主要看各个接口上的ip地址配置和接口运行状态)第二部分：配置路由器router B,包括主机名配置,每个端口的ip地址配置.以及广域网串口上的带宽和时钟配置.(注意:只有模拟为DCE设备的端口需要配置时钟速率,在图上用clock字样标识出来了.相连的另一端口,router A的s0端口则模拟为DTE设备.这样,这里routerB的s0端口相当于模拟为广域网交换机的端口,routet A的s0端口就是书上模型中的路由器端口)输入回车出现router>提示符router>en (enable的缩写,进入特权模式)router#config t (config terminal 的缩写,进入终端配置模式)router(config)#hostname routerB(配置路由器的主机名为routerB)routerB(config)#int e0(interface Ethernet 0 的缩写,表示进入以太网接口E0进行配置,系统进入接口配置模式,从提示符的改变可以看出)routerB(config-if)#ip address 172.16.10.6 255.255.0(将接口e0 配置Ip地址为172.16.10.6子网掩码为255.255.255.0) routerB(config-if)#no shut(no shutdown的缩写,启动这个端口的配置,观察系统执行这条命令后出现的提示行,会发现接口状态由原来的down状态变为了up状态)routerB(config-if)#int s0(interface serial 0 的缩写,表示进入广域网串口接口s0进行配置) routerB(config-if)# ip address 172.16.20.2 255.255.255.0(将接口s0 配置Ip地址为172.16.20.2子网掩码为255.255.255.0,注意和router a的s0处于同一网段)routerB(config-if)#no shut (启动该端口)routerB(config-if)#bandwidth 64(配置s0接口的带宽为64Kbit /s.)routerB(config-if)#clock rate 64000(配置s0接口的时钟速率为64000.注意:只有模拟为DCE设备的端口需要配置时钟速率,相连的另一端口即模拟为DTE设备)(至此,对routerB的基本配置完成,下面保存和察看配置情况)routerB(config-if)#ctrl^z(ctrl键+Z键的组合退出接口配置模式,进入特权配置模式)routerB#copy running-config startup-config(保存配置)routerB #show running-config(察看刚刚所作的配置,主要看各个接口上的配置)第三部分看路由器运行是否正常,配置是否成功.通过在两个路由器上互相运行ping命令来测试.进入routerA,在特权模式下.ping routerB的两个配好地址的端口.正常的话,是能ping通的.routerA # ping172.16.20.2routerA # ping172.16.10.6进入routerA,在特权模式下.ping routerB的两个配好地址的端口.正常的话,是能ping通的.注意看返回的提示信息.开始出现最后一行出现“succeed 100% percent 字样表示通了.否则没通.routerA # ping172.16.20.2routerA # ping172.16.10.6再进入routerB,在特权模式下.ping routerA的两个配好地址的端口.正常的话,是能ping 通的.注意看返回的提示信息.开始出现最后一行出现“succeed 100% percent 字样表示通了.否则没通.routerA # ping172.16.20.1routerA # ping172.16.11.1。

1.1.3.5Packet Tracer - 配置IPv4 和IPv6 接口地址分配表目标第 1 部分：配置IPv4 编址并验证连接第 2 部分：配置IPv6 编址并验证连接背景信息路由器R1 和R2 分别有两个LAN。

您的任务是在每台设备上配置合适的编址并验证LAN 之间的连接。

注：用户EXEC 密码是cisco。

特权EXEC 密码为class。

第 1 部分：配置IPv4 编址并验证连接步骤1：为R1 和LAN 设备分配IPv4 地址。

参照地址分配表，为R1 LAN 接口PC1和PC2配置IP 编址。

串行端口已配置。

R1#conf tR1(config)#interface gigabitEthernet 0/0R1(config-if)#ip address 172.16.20.1 255.255.255.128R1(config-if)#no shutdownR1(config-if)#int g0/1R1(config-if)#ip address 172.16.20.129 255.255.255.128R1(config-if)#no shutdown步骤2：验证连接。

PC1和PC2应能够彼此以及对双堆栈服务器执行ping 操作。

PC1:PC2:第 2 部分：配置IPv6 编址并验证连接步骤1：为R2 和LAN 设备分配IPv6 地址。

参照地址分配表，为R2 LAN 接口PC3和PC4配置IP 编址。

串行端口已配置。

R2#conf tR2(config)#int g0/0R2(config-if)#ipv6 address 2001:DB8:C0DE:12::1/64R2(config-if)#ipv6 address FE80::2 link-localR2(config-if)#int g0/1R2(config-if)#ipv6 address 2001:DB8:C0DE:13::1/64R2(config-if)#ipv6 address FE80::2 link-local步骤2：验证连接。

CCNA手册路由器(Router)原理介绍路由器是互联网络的枢纽、"交通警察"。

目前路由器已经广泛应用于各行各业，各种不同档次的产品已经成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。

路由器综述路由器是互联网的主要节点设备。

路由器通过路由决定数据的转发。

转发策略称为路由选择（routing），这也是路由器名称的由来（router，转发者）。

路由器通常用于节点众多的大型网络环境，它处于ISO/OSI 模型的网络层。

与交换机和网桥相比，在实现骨干网的互联方面，路由器、特别是高端路由器有着明显的优势。

路由器高度的智能化，对各种路由协议、网络协议和网络接口的广泛支持，还有其独具的安全性和访问控制等功能和特点是网桥和交换机等其他互联设备所不具备的。

路由器的中低端产品可以用于连接骨干网设备和小规模端点的接入，高端产品可以用于骨干网之间的互联以及骨干网与互联网的连接。

特别是对于骨干网的互联和骨干网与互联网的互联互通，不但技术复杂，涉及通信协议、路由协议和众多接口，信息传输速度要求高，而且对网络安全性的要求也比其他场合高得多。

因此采用高端路由器作为互联设备，有着其他互联设备不可比拟的优势。

路由器的作用路由器的一个作用是连通不同的网络，另一个作用是选择信息传送的线路。

选择通畅快捷的近路，能大大提高通信速度，减轻网络系统通信负荷，节约网络系统资源，提高网络系统畅通率，从而让网络系统发挥出更大的效益来。

从过滤网络流量的角度来看，路由器的作用与交换机和网桥非常相似。

但是与工作在网络物理层，从物理上划分网段的交换机不同，路由器使用专门的软件协议从逻辑上对整个网络进行划分。

例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器。

对于每一个接收到的数据包，路由器都会重新计算其校验值，并写入新的物理地址。

因此，使用路由器转发和过滤数据的速度往往要比只查看数据包物理地址的交换机慢。

第一章路由内部故障CCNA2 Exploration:路由协议和概念(2010-12-15 18:45:19)转载▼标分类： 2010｜ CCNA2 官方试题 --路由签：ccna21杂谈1窗体顶端ERouting Chapter 1 - CCNA Exploration: 路由协议和概念(版本 4.0)在启动过程中，路由器可以从哪些位置加载Cisco IOS ？（选择两项。

）RAMTFTP 服务器NVRAM设置例程闪存终端窗体底端2窗体顶端以下哪一项正确描述了路由器启动时的顺序？加载bootstrap、加载IOS 、应用配置加载bootstrap、应用配置、加载IOS加载IOS、加载bootstrap、应用配置、检查硬件检查硬件、应用配置、加载bootstrap、加载IOS窗体底端3窗体顶端路由器从相连的以太网接口收到消息后，会更改哪项报头地址，再将消息从另一个接口发送出去？仅第 2 层源地址仅第 2 层目的地址仅第 3 层源地址仅第 3 层目的地址第 2 层源地址和目的地址第 3 层源地址和目的地址窗体底端4窗体顶端如果路由器在启动时无法找到有效的配置文件，将发生什么情况？启动过程将重置。

路由器将提示用户进行响应，以进入设置模式。

启动过程将停止，直到获得有效的配置文件。

路由器将根据上次的有效配置生成默认配置文件。

路由器将监控本地流量，以确定路由协议配置要求。

窗体底端5窗体顶端网络管理员刚把新配置输入Router1。

要将配置更改保存到NVRAM ，应该执行哪一条命令？Router1# copy running-config flashRouter1(config)# copy running-config flashRouter1# copy running-config startup-configRouter1(config)# copy running-config startup-configRouter1# copy startup-config running-configRouter1(config)# copy startup-config running-config窗体底端6窗体顶端下列哪些是路由器的功能？（选择三项。

实验1：Cisco 路由器基础配置路由器模式概述：Router> 用户模式，通常用来查看统计信息，但不能修改路由器的设置。

Router# 特许模式，可以查看并修改路由器的配置，通常在这里运行show命令。

Router(config)# 全局模式，在这里修改当前运行配置中的内容。

Router(config-if)# 接口模式，用来配置路由器的物理接口和环回接口。

Router(config-subif)# 子接口模式，用来配置在路由器中创建的逻辑接口。

Router(config-line)# 控置台接口模式，通常用来配置用户模式口令，如T elnet的登录密码。

Router(config-router)# 路由协议接口模式，在这里配置路由协议，如RIP、IGRP等。

1.登录路由器的必要配置：Router>enableRouter#configure terminalRouter(config)#no ip domain lookup//关闭动态的域名解析。

Router(config)#line console 0Router(config-line)#exec-timeout 0 0 //关闭控置台的会话超时，以保证不会被踹出去。

Router(config-line)#logging synchronous//关闭日志同步，阻止控置台的一些提示信息。

Router(config-line)#exitRouter(config)#//都是托速度的东西，关掉比较好。

2.路由器基本配置Router(config)#hostname R1//修改路由器的标识。

R1(config)#banner motd #This is Cisco Router 2620. //配置日期信息标志区(MOTD)，登录到路由器时显示。

#R1(config)#R1(config)#banner exec# //配置执行标志区，如T elnet到路由器时显示的欢迎信息。

路由原理回顾CCNA:路由器：连接互连网的核心设备，主要作用是选择最佳路径，将数据包转发到目标网段。

数据转发1．同一网段：直接封装对方的MAC地址，直接发送。

（不需要R）2．不同网段：封装网关的MAC地址，由网关路由器进行转发。

（需要R）说明：对于PC来说，当与不同网段通信时，必须要设置默认网关。

默认网关就是自己直连的路由器的以太口。

网关路由器转发数包，必须依靠一张路由表。

路由表的主要参数：目标网段下一跳出口度量值192.168.3.0／24192.168.2.2S０到目标的距离路由表的建立直连：自动建立（接口双UP）静态路由. 手工设置动态路由：动态学习，依靠各种路由协议,如RIP、EIGRP、OSPF等。

一．静态路由人工静态设置的路由信息。

分析：在路由器A上，只要为E0和S0 配上地址，并且开启，路由器A便可以自动建立直连的路由条目。

对于3.0网段A 是不能直接感觉到的，所以需要人工去告诉它。

可以告诉路由器A，3.0网段在它的S0口方向，下一跳是192.168.2.2.格式：R1（config）# ip route 目标网段子网掩码下一跳/接口命令配置：R1(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 管理距离1或：R1(config)#ip route 192.168.3.0 255.255.255.0 s0 管理距离注意：使用接口并非总有效，使用下一跳总是有效。

在点到点环境中使用接口相对比较方便。

实验（一）浮动路由要求: R1访问192.168.4.0主路径为192.168.2.2，备用路径为192.168.3.2，故障自动切换。

R1(config)# ip route 192.168.4.0 255.255.255.0 192.168.2.2# ip route 192.168.4.0 255.255.255.0 192.168.3.2 10●默认路由（特殊的静态路由）路由器在没有明确路径可走时所采纳的路由。

CCNA实验室操作指南Version交大绍天CCIE实验室2004．10心得：1.实验手册有两个作用：一是认识和了解实验设备，二是熟悉配置和排错过程；所以实验手册重点要在介绍实验设备和实验配置和排错方面；第一章 认识CISCO 路由器本章主题z 路由器z 内存体系z 启动路由器1.1 认识CISCO 路由器路由器是一种连接多个网络或网段的网络设备，它能将不同网络或网段之间的数据信息进行“翻译”，以使它们能够相互“读”懂对方的数据，从而构成一个更大的网络。

路由器有两大典型功能，即数据通道功能和控制功能。

数据通道功能包括转发决定、背板转发以及输出链路调度等，一般由特定的硬件来完成；控制功能一般用软件来实现，包括与相邻路由器之间的信息交换、系统配置、系统管理等。

现在CISCO 的路由器分为三个等级，十多个系列：1）低端接入路由器，包括CISCO2600，3600，3700系列；2）终端模块化访问路由器，包括CISCO7200，7600系列；3）高端电信级核心路由器，包括CISCO10000，12000GSR 系列；CISCO 最近发布了下一代IP 路由器，包括低端的CISCO2800，3800系列，高端的ISR 系列。

1.2 2600系列路由器的界面1.2 内存体系z ROM 相当于PC 机的BIOSz FLASH 相当于PC 机硬盘,包含IOSz DRAM 动态内存z NVRAM 配置文件1.3 启动路由器（初始配置）打开路由器电源时，它首先需要测试它的硬件，包括内存和接口。

下一步就是查找和Console 口电源接口Ethernet0模块槽加载I O S映像，即路由器操作系统。

最后，在路由器可以在网络中正常工作之前，它需要找到它的配置信息，并使用它。

如果在打开电源的时候位于路由器控制台，则可以看见类似下面的信息：此时，路由器已经从R O M中加载了引导程序。

下一步，它将从闪存中加载它的I O S 映像。

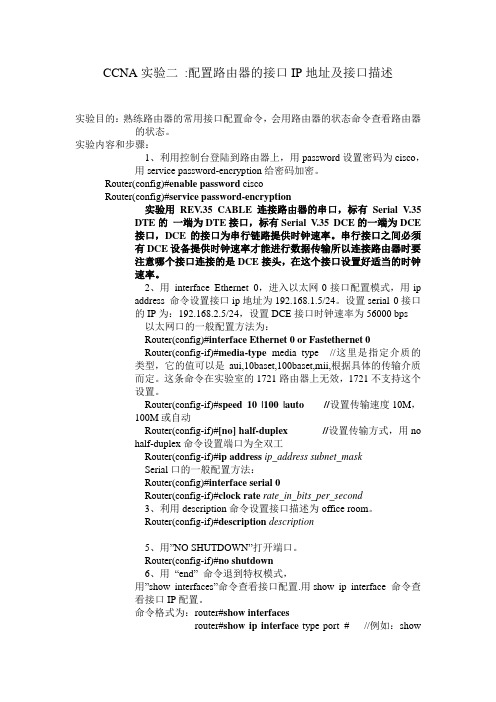

CCNA实验二:配置路由器的接口IP地址及接口描述实验目的：熟练路由器的常用接口配置命令，会用路由器的状态命令查看路由器的状态。

实验内容和步骤：1、利用控制台登陆到路由器上，用password设置密码为cisco，用service password-encryption给密码加密。

Router(config)#enable password ciscoRouter(config)#service password-encryption实验用REV.35 CABLE 连接路由器的串口，标有Serial V.35DTE的一端为DTE接口，标有Serial V.35 DCE的一端为DCE接口，DCE的接口为串行链路提供时钟速率。

串行接口之间必须有DCE设备提供时钟速率才能进行数据传输所以连接路由器时要注意哪个接口连接的是DCE接头，在这个接口设置好适当的时钟速率。

2、用interface Ethernet 0，进入以太网0接口配置模式，用ipaddress 命令设置接口ip地址为192.168.1.5/24。

设置serial 0接口的IP为：192.168.2.5/24，设置DCE接口时钟速率为56000 bps以太网口的一般配置方法为：Router(config)#interface Ethernet 0 or Fastethernet 0Router(config-if)#media-type media_type //这里是指定介质的类型，它的值可以是aui,10baset,100baset,mii,根据具体的传输介质而定。

这条命令在实验室的1721路由器上无效，1721不支持这个设置。

Router(config-if)#speed 10 |100 |auto //设置传输速度10M，100M或自动Router(config-if)#[no] half-duplex //设置传输方式，用nohalf-duplex命令设置端口为全双工Router(config-if)#ip address ip_address subnet_maskSerial口的一般配置方法：Router(config)#interface serial 0Router(config-if)#clock rate rate_in_bits_per_second3、利用description命令设置接口描述为office room。

第1章路由和数据包转发介绍1.下面哪些路由器的组成和它的功能是匹配的？DA.Flash：永久的储存bootstrap程序B.ROM：永久地存储启动配置文件C.NVRAM：永久地存储操作系统镜像D.RAM：存储路由表和ARP缓存2.哪两个命令可以用来检查给路由器串行接口分配的IP地址？A、EA.show interfacesB.show interfaces ip briefC.show controllers allD.show ip configE.show ip interface brief3.下面哪些命令可以设置特权模式口令为“quiz”？AA.R1（config）# enable secret quizB.R1（config）# password secret quizC.R1（config）# enable password secret quizD.R1（config）# enable secret password quiz4.哪个路由原理是正确的？CA.如果一个路由器在它的路由表中具有确定的信息，那么所有邻接的路由也拥有同样的信息B.从一个网络到另外一个网络路径的路由信息意味着存在着反向（或返回）路径的路由信息C.每个路由器根据它自己路由表中的信息，独立作出路由判断D.每个路由器根据它自己和邻居路由表中的信息，独立作出路由判断5.动态路由协议执行哪两个任务？B、DA.发现主机B.更新和维护路由表C.传播主机默认网关D.网络发现E.分配IP地址6.网络工程师正在配置一个新的路由器。

接口已经配置好了IP地址，并且已经激活。

但是还没有配置路由协议或静态路由。

这时路由表中出现的是什么路由？CA.默认路由B.广播路由C.直接路由D.没有路由，路由表也是空的7.下面哪两个对于路由器转发数据包的描述是正确的？B、DA.如果数据包是去往远程网络的，那么路由器会向所有到这个网络的下一跳接口发送该数据包B.如果数据包是去往直连网络的，那么路由器会向路由表中所指示的外出接口发送C.如果数据包是去往远程网络的，那么路由器会根据路由主机表来发送该数据包D.如果数据包是去往远程网络的，那么路由器会向路由表中所指示下一跳IP发送E.如果数据包是去往直连网络的，那么路由器会根据目的MAC地址发送该数据包F.如果数据包是去往直连网络的，那么路由器会转发数据包到下一跳VLAN的交换机8.关于路由协议使用的度量的哪个描述是正确的？AA.度量是路由协议用来检测给定路由的一个测量值B.度量是思科专有的用来转换距离到标准单元的方法C.度量表示了对于所有路由协议中发生的数据包丢失的数量的一个统计值D.路由器使用度量lai 决定哪些包是错误的和要被丢失的9.网络管理员在路由器上配置了ip rout 0.0.0.0 0.0.0.0 serial 0/0/0命令。

Cisco CCNA课程路由器基本配置路由器（Router）是在网络层（OSI模型的第三层）上工作的设备，用于将数据包从一个网络传输到另一个网络。

Cisco CCNA课程是一门培训从业者如何使用Cisco产品和技术的课程，其中涉及到路由器的基本配置。

本文将介绍Cisco CCNA课程中路由器的基本配置，主要内容包括路由器的IP地址配置、静态路由配置、默认路由配置以及基本的安全设置。

一、路由器的IP地址配置配置路由器的IP地址是使用路由器前必须进行的设置。

具体步骤如下：1. 进入路由器的配置模式使用终端或Telnet连接路由器。

在路由器的命令行界面中，输入“enable”命令，进入特权模式。

接着输入“configure terminal”命令，进入配置模式。

2. 配置路由器的主机名输入“hostname”命令，配置路由器的主机名，例如“Router1”。

3. 配置路由器的IP地址输入“interface”命令，指定接口，例如“interface gigabitethernet 0/0”表示GigabitEthernet0/0接口。

接着输入“ip address”命令，指定IP地址和子网掩码，例如“ip address 192.168.1.1 255.255.255.0”。

最后输入“no shutdown”命令，使接口启动。

4. 保存配置输入“exit”命令，退出接口的配置模式。

接着输入“exit”命令，退出路由器的配置模式。

最后输入“write”命令，将配置保存到NVRAM中。

二、静态路由配置静态路由指通过手动配置的路由表项实现一定的路由选择，它的优点是简单易于配置。

具体配置方法如下：1. 进入路由器的配置模式与IP地址配置一样，进入路由器的配置模式。

2. 配置静态路由输入“ip route”命令，指定目的IP地址和下一跳地址，例如“ip route 192.168.2.0 255.255.255.0 192.168.1.2”。

第一章路由与数据包转发本章将为您介绍路由器、它在网络中扮演的角色、它的主要硬件和软件组件，以及路由过程本身。

一、路由器内部构造1、硬件组成：CPU、存储器、接口2、软件组成：IOS（Internetwork Operating System）：Cisco IOS 会管理路由器的硬件和软件资源，包括存储器分配、进程、安全性和文件系统。

Cisco IOS 属于多任务操作系统，集成了路由、交换、网际网络及电信等功能。

3、路由器启动过程：show version 命令有助于检验和排查某些路由器基本硬件组件和软件组件故障。

show version 命令会显示路由器当前所运行的Cisco IOS 软件的版本信息、bootstrap 程序版本信息以及硬件配置信息（包括系统存储器大小）。

二、路由器功能路由器的主要用途是连接多个网络，将数据包传送到本地和远程目的网络，其方法是：确定发送数据包的最佳路径、将数据包转发到目的地。

路由器使用路由表来确定转发数据包的最佳路径。

当路由器收到数据包时，它会检查其目的IP 地址，并在路由表中搜索最匹配的网络地址。

路由表还包含用于转发数据包的接口。

一旦找到匹配条目，路由器就会将IP 数据包封装到传出接口或送出接口的数据链路帧中。

路由器使用静态路由和动态路由协议来获知远程网络和构建路由表。

1、路由数据转发过程简述：R1 在相应接口接收编码后的比特流。

比特流经过解码后上传到第 2 层，在此由R1 将帧解封。

路由器会检查数据链路帧的目的地址，确定其是否与接收接口（包括广播地址或组播地址）匹配。

如果与帧的数据部分匹配，则IP 数据包将上传到第 3 层，在此由R1 做出路由决定。

然后R1 将数据包重新封装到新的第 2 层数据链路帧中，并将它作为编码后的比特流从出站端口转发出去。

R2 收到比特流，然后重复上一过程。

R2 帧解封，再将帧的数据部分（IP 数据包）传递给第 3 层，在此R2 做出路由决定。
