电源EMI滤波器的选用与安装

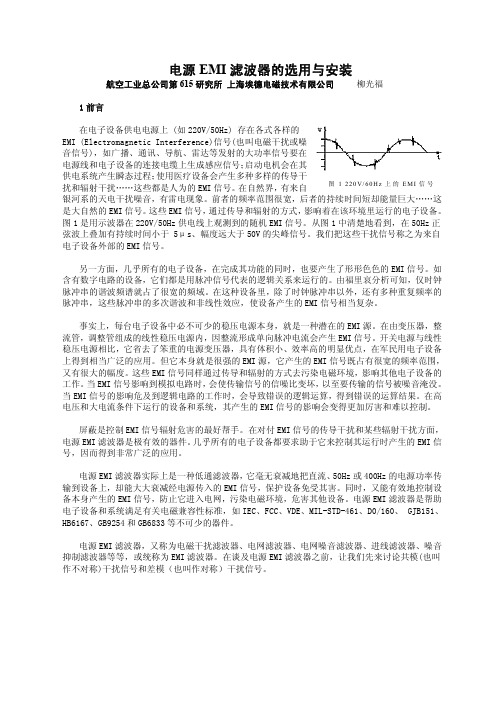

电源EMI滤波器的选用与安装航空工业总公司第615研究所上海埃德电磁技术有限公司柳光福1前言在电子设备供电电源上 (如220V/50Hz) 存在各式各样的EMI (Electromagnetic Interference)信号(也叫电磁干扰或噪音信号)，如广播、通讯、导航、雷达等发射的大功率信号要在电源线和电子设备的连接电缆上生成感应信号；启动电机会在其供电系统产生瞬态过程；使用医疗设备会产生多种多样的传导干图1220V/60H z上的E M I信号扰和辐射干扰……这些都是人为的EMI信号。

在自然界，有来自银河系的天电干扰噪音，有雷电现象。

前者的频率范围很宽，后者的持续时间短却能量巨大……这是大自然的EMI信号。

这些EMI信号，通过传导和辐射的方式，影响着在该环境里运行的电子设备。

图1是用示波器在220V/50Hz供电线上观测到的随机EMI信号。

从图1中清楚地看到，在50Hz正弦波上叠加有持续时间小于 5μs、幅度远大于50V的尖峰信号。

我们把这些干扰信号称之为来自电子设备外部的EMI信号。

另一方面，几乎所有的电子设备，在完成其功能的同时，也要产生了形形色色的EMI信号。

如含有数字电路的设备，它们都是用脉冲信号代表的逻辑关系来运行的。

由福里哀分析可知，仅时钟脉冲串的谐波频谱就占了很宽的频域。

在这种设备里，除了时钟脉冲串以外，还有多种重复频率的脉冲串，这些脉冲串的多次谐波和非线性效应，使设备产生的EMI信号相当复杂。

事实上，每台电子设备中必不可少的稳压电源本身，就是一种潜在的EMI源。

在由变压器，整流管，调整管组成的线性稳压电源内，因整流形成单向脉冲电流会产生EMI信号。

开关电源与线性稳压电源相比，它省去了笨重的电源变压器，具有体积小、效率高的明显优点，在军民用电子设备上得到相当广泛的应用。

但它本身就是很强的EMI源，它产生的EMI信号既占有很宽的频率范围，又有很大的幅度。

这些EMI信号同样通过传导和辐射的方式去污染电磁环境，影响其他电子设备的工作。

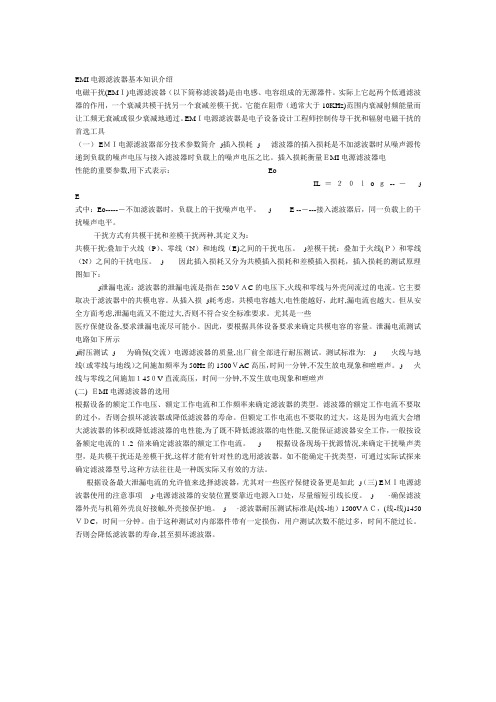

EMI电源滤波器基本知识介绍电磁干扰(EMＩ)电源滤波器（以下简称滤波器)是由电感、电容组成的无源器件。

实际上它起两个低通滤波器的作用，一个衰减共模干扰另一个衰减差模干扰。

它能在阻带（通常大于10KHz)范围内衰减射频能量而让工频无衰减或很少衰减地通过。

EMＩ电源滤波器是电子设备设计工程师控制传导干扰和辐射电磁干扰的首选工具（一）EＭＩ电源滤波器部分技术参数简介ﻭ插入损耗ﻭ滤波器的插入损耗是不加滤波器时从噪声源传递到负载的噪声电压与接入滤波器时负载上的噪声电压之比。

插入损耗衡量ＥMI电源滤波器电性能的重要参数,用下式表示：EoIL＝２０ｌoｇ--－ﻭE式中：Eo-----－不加滤波器时，负载上的干扰噪声电平。

ﻭ E --－---接入滤波器后，同一负载上的干扰噪声电平。

干扰方式有共模干扰和差模干扰两种,其定义为：共模干扰:叠加于火线（P）、零线（N）和地线（E)之间的干扰电压。

ﻭ差模干扰：叠加于火线(Ｐ）和零线（N）之间的干扰电压。

ﻭ因此插入损耗又分为共模插入损耗和差模插入损耗，插入损耗的测试原理图如下：ﻭ泄漏电流：滤波器的泄漏电流是指在250ＶＡC的电压下,火线和零线与外壳间流过的电流。

它主要取决于滤波器中的共模电容。

从插入损ﻭ耗考虑，共模电容越大,电性能越好，此时,漏电流也越大。

但从安全方面考虑,泄漏电流又不能过大,否则不符合安全标准要求。

尤其是一些医疗保健设备,要求泄漏电流尽可能小。

因此，要根据具体设备要求来确定共模电容的容量。

泄漏电流测试电路如下所示ﻭ耐压测试ﻭ为确保(交流）电源滤波器的质量,出厂前全部进行耐压测试。

测试标准为:ﻭ火线与地线（或零线与地线）之间施加频率为50Hz的1500ＶAC高压，时间一分钟,不发生放电现象和咝咝声。

ﻭ火线与零线之间施加１45０V直流高压，时间一分钟,不发生放电现象和咝咝声(二) ＥMI电源滤波器的选用根据设备的额定工作电压、额定工作电流和工作频率来确定滤波器的类型。

EMI滤波器的选用与安装
EMI滤波器的选用与安装
严培奇;林金钳
【期刊名称】《电网与水力发电进展》
【年(卷),期】2005(000)002
【摘要】EMI滤波器的选用1.滤波器的分类及连接规律滤波器是由集中参数的电阻、电感和电容,或分布参数的电阻、电感和电容构成的一种网络.这种网络允许某些频率通过,而对其他频率成分加以抑制. ……
【总页数】2页(P.122,124)
【关键词】
【作者】严培奇;林金钳
【作者单位】福建省湄洲湾职业技术学院;福建省湄洲湾职业技术学院
【正文语种】英文
【中图分类】TK
【相关文献】
1.电源线EMI滤波器的选用和安装（续） [J], 柳光福
2.电源EMI滤波器的选用原则及安装注意事项[J], 庞彬; 陈玲; 张鹏; 丁久辉
3.三相并联有源电力滤波器:考虑谐波和EMI标准时的输出滤波器的研究[J], 吕敬高
4.EMI滤波器基本原理研究及两级滤波器优化[C], 季清; 阮新波; 杨飞; 徐明
5.电源线EMI滤波器的造用和安装 [J], 柳光福
以上内容为文献基本信息，获取文献全文请下载。

EMI电源滤波器概述EMI（Electromagnetic Interference）电源滤波器是一种用于减小电源传导和辐射的电磁干扰的设备。

现代电子设备越来越复杂，对电源的干净和稳定的的电源要求也越来越高。

电源滤波器能够有效地滤除来自电源的噪声和干扰信号，提供清洁的电源，以确保设备的正常运行。

单相电源滤波器适用于单相电源的设备，如家用电器、电脑以及各种低功率设备等。

它由各种电容、电感、阻性以及其他元件组成。

这些元件能够滤除电源线上的高频噪声，并将其入地。

此外，在电源线上的电压上升和下降过程中，电源滤波器能够提供足够的电流以满足设备的需求，并减少电压的浪涌和尖峰。

这样一来，电器设备在使用过程中就能保持稳定可靠的电源。

三相电源滤波器适用于三相电源的设备，如工厂、医疗设备以及一些高功率设备等。

它采用多个单相滤波器的组合形式，并通过三相电源来确保设备的稳定工作。

三相电源滤波器的结构复杂，大多采用矩形外形的箱式结构，并设有进出线路和接地线路的连接端子，以防止辐射干扰。

1.吸收和衰减电源线上的高频干扰和噪声。

电源线上的高频干扰和噪声会对设备的正常工作造成很大的影响，甚至产生故障。

EMI电源滤波器能够通过电容和电感等元件，将这些干扰信号滤除，并保证设备的正常工作。

2.减少电压的浪涌和尖峰。

在电源线上的电压上升和下降过程中，会产生电压的浪涌和尖峰。

这些浪涌和尖峰会对设备的电源供应产生很大的冲击，甚至损坏设备内部的电子元件。

EMI电源滤波器通过提供足够的电流来平滑这些浪涌和尖峰，并保证设备的正常供电。

3.提供稳定可靠的电源。

EMI电源滤波器通过滤除电源线上的噪声和干扰信号，并平滑电压的浪涌和尖峰，提供清洁的电源，并保证设备的稳定工作。

稳定的电源对于现代电子设备来说非常重要，能够保证设备的正常运行和长寿命。

4.防止辐射干扰。

EMI电源滤波器通过合理设计和特殊材料的使用，能够有效地防止辐射干扰。

辐射干扰会对周围的设备和电磁环境产生不利影响，可能导致设备的干扰或者设备之间的互相干扰，甚至可能对人体健康产生危害。

如何选择和使用合适的电源滤波器电源滤波器是电子设备中非常重要的一个组成部分，它能够过滤电源中的干扰信号和杂波，确保设备正常运行和提供稳定的电源。

本文将讨论如何选择和使用合适的电源滤波器。

一、电源滤波器的作用电源滤波器主要的作用是过滤电源中的干扰信号和杂波，从而确保电子设备能够正常运行和提供稳定的电源。

二、选择合适的电源滤波器的因素在选择合适的电源滤波器时，需要考虑以下几个因素：1. 频率范围：根据设备所处的电源频率范围选择相应的电源滤波器。

一般来说，工业设备使用的电源频率为50Hz，而家用设备使用的电源频率为60Hz。

2. 滤波等级：滤波等级越高，滤波效果越好。

一般来说，滤波等级可以分为三级，即C级、L级和T级。

对于普通家用电子设备而言，C级电源滤波器已足够满足需求。

3. 额定电流：根据设备的额定电流选择合适的电源滤波器。

一般来说，电源滤波器的额定电流应大于设备的额定电流，以确保其能够正常工作。

4. 外壳材质：电源滤波器的外壳材质应具有良好的散热性能，以保证其能够长时间稳定运行。

常见的外壳材质有金属和塑料两种。

5. 尺寸：根据设备的空间限制选择合适尺寸的电源滤波器。

一般来说，电源滤波器的尺寸应尽量小巧，以节省空间。

三、正确使用电源滤波器的方法除了选择合适的电源滤波器外，正确使用电源滤波器也非常重要。

以下是正确使用电源滤波器的方法：1. 安装位置：将电源滤波器安装在离电源接口最近的地方，以最大程度地过滤掉电源中的干扰信号和杂波。

2. 接线方法：正确接线是确保电源滤波器能够正常工作的关键。

在接线时，应按照电源滤波器的接线图进行连接，确保每个引脚都连接到正确的位置。

3. 环境温度：电源滤波器的工作温度应在规定范围内，避免过高的温度会影响其正常工作。

因此，在使用过程中，要注意不要将电源滤波器暴露在高温环境中。

4. 定期检测：定期检测电源滤波器的工作状态，如果发现异常情况（如漏电等），应及时更换或修理。

四、结语选择和使用合适的电源滤波器对于电子设备的正常运行和提供稳定的电源至关重要。

EMI滤波器EMI滤波器是一种由电感和电容组成的低通滤波器，它能让低频的有用信号顺利通过，而对高频干扰有抑制作用。

主要体现在两个方面;1、抑制高频干扰：抑制交流电网中的高频干扰对设备的影响；2、抑制设备干扰：抑制设备（尤其是高频开关电源）对交流电网的干扰。

EMI滤波器典型结构图：Cx为差模电容，接在相线和中线之间，Cy为共模电容，接在相线/中线与地之间。

EMI滤波器应用的注意事项：EMI电源滤波器在应用时一定得注意滤波器的安装问题，因为如果滤波器安装得不合适反而会得到一个更差的效果。

1、为了使EMI滤波器安全可靠地工作（散热和滤波效果），除一定要将EMI滤波器安装在设备的机架或机壳上面外，还要保证EMI滤波器的接地点与设备机壳的接地点取得一致，并尽量缩短EMI滤波器的接地线。

若接地点不在一处，那么EMI滤波器的泄漏电流和噪声电流在流经两接地点的途径时，会将噪声引入设备内的其他部分。

另外，EMI滤波器的接地线会引入感抗，它能导致EMI滤波器高频衰减特性的变坏。

所以，金属外壳的EMI滤波器要直接和设备机壳连接。

如外壳喷过漆，则必须刮去漆皮，若金属外壳的EMI滤波器不能直接接地或使用塑封外壳EMI滤波器时，它与设备机壳的接地线应可能短。

2、EMI滤波器要安装在设备电源线输入端，连线要尽量短；设备内部电源要安装在EMI滤波器的输出端。

若EMI滤波器在设备内的输入线长了，在高频端输入线就会将引入的传导干扰耦合给其他部分；若设备内部电源安装在EMI滤波器的输入端，由于连线过长，也会导致同样的结果。

3、确保EMI滤波器输入线和输出线分离。

若EMI滤波器输入、输入线捆扎在一起或相互安装过近，那么由于它们之间的耦合，可能使EMI滤波器的高频衰减降低。

若输入、输出线必须接近，那么都必须采用双绞线或屏蔽线。

开关电源ＥＭＩ滤波器的正确选择与使用（连载二）２额定电流与环境温度ＥＭＩ滤波器一般采用高导磁率软磁材料锰锌铁氧体，初始导磁率μi＝７００～１００００，但其居里点温度不高，优质的仅为１３０℃左右。

导磁率越高，居里点温度越低，典型曲线如图１０所示。

除特殊说明外，ＥＭＩ滤波器说明书给出的额定电流均指室温＋２５℃的值；同样，给出的典型插入损耗或曲线也均指室温＋２５℃的值。

随着环境温度的升高，主要由电感导线的损耗、磁芯损耗以及周围环境温度等原因导致温度高于室温，结果难于确保插入损耗的性能，甚至烧坏滤波器。

由于滤波电容的最高工作温度受到限制也是＋８５℃。

我们应该根据实际可能的最大工作电流和工作环境温度来选择滤波器额定电流。

图10 居里点温度曲线图11额定电流与温度的关系工作电流、额定电流与环境温度之间存在如下关系：式中：Ｉp——容许的最大工作电流；ＩＲ——室温＋２５℃时的额定电流；Ｔmax——容许的最高工作温度，＋８５℃；Ｔa——环境温度；ＴＨ——室温（＋２５℃）。

也可用曲线表示（参见图１１）。

曲线表示Ｉp/IR∝Ｔa。

举例说明：＋２５℃Ｉp＝IR；+45℃Ip=0.816IR；＋５５℃Ｉp=0.5IR；+85℃Ｉp＝０.0因此，要根据工作温度来正确选择滤波器的额定电流；或者用改善滤波器的散热条件（工作环境）来确保滤波器的安全使用。

这样，滤波器务必安装在有散热作用的机架、机壳上，切忌安装在绝缘材料上。

３耐压、泄漏电流与安全3.1耐压与安全由于ＥＭＩ滤波器安装在ＡＣ电网的输入端，所以除了承受开关电源（滤波器的负载）产生的尖峰脉冲干扰电压外，还要承受来自电网的浪涌电压（电流），特别是浪涌电压，其持续时间长（ms级），能量大（２０００伏浪涌电压是经常出现的）。

这些干扰电压由滤波器的Ｃx、Ｃy承受。

因此，要求使用专为ＥＭＩ滤波器设计的Ｃx、Ｃy。

目前，据了解，因内尚没有这类电容器生产厂家。

电容Ｃx或Ｃy被浪涌电压击穿产生的后果，是Ｃx被击穿短路，相当于ＡＣ电网被短路，至少造成设备停止工作；Ｃy击穿短路，相当于将ＡＣ电网的电压加到设备的外壳，它直接威胁人身安全的同时，波及所有与金属外壳为参考地的电路安全，往往导致某些电路的烧毁。

开关电源ＥＭＩ滤波器的正确选择与使用２额定电流与环境温度ＥＭＩ滤波器一般采用高导磁率软磁材料锰锌铁氧体，初始导磁率μi＝７００～１００００，但其居里点温度不高，优质的仅为１３０℃左右。

导磁率越高，居里点温度越低，典型曲线如图１０所示。

除特殊说明外，ＥＭＩ滤波器说明书给出的额定电流均指室温＋２５℃的值；同样，给出的典型插入损耗或曲线也均指室温＋２５℃的值。

随着环境温度的升高，主要由电感导线的损耗、磁芯损耗以及周围环境温度等原因导致温度高于室温，结果难于确保插入损耗的性能，甚至烧坏滤波器。

由于滤波电容的最高工作温度受到限制也是＋８５℃。

我们应该根据实际可能的最大工作电流和工作环境温度来选择滤波器额定电流。

图10 居里点温度曲线图11额定电流与温度的关系工作电流、额定电流与环境温度之间存在如下关系：式中：Ｉp——容许的最大工作电流；ＩＲ——室温＋２５℃时的额定电流；Ｔmax——容许的最高工作温度，＋８５℃；Ｔa——环境温度；ＴＨ——室温（＋２５℃）。

也可用曲线表示（参见图１１）。

曲线表示Ｉp/IR∝Ｔa。

举例说明：＋２５℃Ｉp＝IR；+45℃Ip=0.816IR；＋５５℃Ｉp=0.5IR；+85℃Ｉp＝０.0因此，要根据工作温度来正确选择滤波器的额定电流；或者用改善滤波器的散热条件（工作环境）来确保滤波器的安全使用。

这样，滤波器务必安装在有散热作用的机架、机壳上，切忌安装在绝缘材料上。

３耐压、泄漏电流与安全3.1耐压与安全由于ＥＭＩ滤波器安装在ＡＣ电网的输入端，所以除了承受开关电源（滤波器的负载）产生的尖峰脉冲干扰电压外，还要承受来自电网的浪涌电压（电流），特别是浪涌电压，其持续时间长（ms级），能量大（２０００伏浪涌电压是经常出现的）。

这些干扰电压由滤波器的Ｃx、Ｃy承受。

因此，要求使用专为ＥＭＩ滤波器设计的Ｃx、Ｃy。

目前，据了解，因内尚没有这类电容器生产厂家。

电容Ｃx或Ｃy被浪涌电压击穿产生的后果，是Ｃx被击穿短路，相当于ＡＣ电网被短路，至少造成设备停止工作；Ｃy击穿短路，相当于将ＡＣ电网的电压加到设备的外壳，它直接威胁人身安全的同时，波及所有与金属外壳为参考地的电路安全，往往导致某些电路的烧毁。

EMI滤波器的应用及选择指南一、EMI滤波器的电路结构形式（右图所示）：1、C型滤波器C型滤波器由三端电容和穿心电容构成，适合于抑制高频。

C型滤波器两端均可视为低阻抗，接高阻抗源和负载。

2、L型滤波器由一个电感器和一个电容器组成。

这种滤波器可以提供高的输入阻抗，也可提供低的输入阻抗，取决于电路的安装方向。

LT电路适用于高阻抗负载，低阻抗源的情况。

LB电路适用于低阻抗负载，高阻抗源的情况。

3、π型滤波器π型滤波器由一个电感器两个电容器构成。

它的输入端和输出端都呈低阻抗性，因为元件比L型或C型多，故抑制性能要好的多。

但在开关电路中有时会出现“振铃”现象。

4、带瞬变抑制器的π型滤波器这种π型滤波器在其输入端增加了一个瞬变抑制器，它具有较好的高频抑制性能，同时可以防止电压尖峰。

5、T型滤波器这种滤波器包括两个电感器和一个电容器，它的两端都是高阻抗，其插入损耗性能和π型滤波器相似。

但它不易出现“振铃”现象，可用在开关电路中。

6、双T型滤波器（多级滤波器）多级滤波器是为源和负载都为低阻抗的电路设计的高性能滤波器，它们也可用在要求高插入损耗的其他情况。

在滤波器的输入端用一个电感器，有利于与美军标MIL-STD-461D（国军标GJB-151A）的测试装置匹配。

二、各种滤波电路的衰减特性：不同的滤波电路有着不同的滤波特性（见右图）。

一般而言，C 型电路的滤波衰减曲线较平坦，没有明显的拐点，适用于大多数电子设备；L 型电路Pi 型电路和T 型电路的滤波衰减曲线较C 型电路拐点明显，适用于抑制的干扰信号与有用信号频率接近的的场合。

但当工作频率为方波时，要注意这些电路的感性和容性器件的量值要选用恰当，避免一味追求滤波衰减性能，而把有用信号的波形部分衰减，导致设备工作反而不正常。

各种滤波电路滤波特性图一、 E MI 感性和容性器件的选择：滤波电容EMI 滤波器所用电容一般为穿芯式陶瓷电容，穿芯式的结构可有效防止高频信号在输入输出端之间直接耦合，且寄生电感小自谐振频率较高，这种同轴性的、低通高阻的设计组合，在1GHz 的频率范围内，可以提供高效的EMI 抑制。

EMI电源滤波器的设计EMI电源滤波器通常由三部分组成：差模滤波部分、共模滤波部分和终端滤波部分。

差模滤波器主要用于滤除差模模式的干扰信号，共模滤波器主要用于滤除共模模式的干扰信号，而终端滤波器用于进一步滤除残余的高频干扰信号。

在设计EMI电源滤波器时，首先需要确定所需的滤波频率范围以及所能容忍的最大干扰水平。

然后，选择合适的滤波器拓扑结构和元件。

常用的拓扑结构包括RC滤波器、LC滤波器、Pi型滤波器、T型滤波器等。

具体的设计步骤如下：1.确定滤波频率范围：根据应用需求和电磁兼容性（EMC）标准要求，确定滤波器应该滤除的频率范围。

2.选择滤波器拓扑结构：根据滤波频率范围选择合适的滤波器拓扑结构。

RC滤波器适用于低频滤波，LC滤波器适用于高频滤波，Pi型滤波器和T型滤波器适用于中频滤波。

3.计算元件数值：根据滤波器的拓扑结构和所需的滤波频率范围，计算出所需的电阻、电容和电感元件的数值。

这些元件的数值可以通过经验公式或者电路仿真工具进行计算。

4.选取合适的元件：根据计算的元件数值，选取合适的电阻、电容和电感元件。

在选取电感元件时，需要考虑元件的电流和电压容量，以保证滤波器的可靠性和稳定性。

5.组装滤波器电路：根据设计的滤波器电路图，组装电阻、电容和电感元件。

在组装过程中，需要确保元件的良好焊接和连接，以避免电流或电压泄漏。

6.测试和优化：组装完成后，对滤波器进行测试和优化。

通过使用示波器或者频谱分析仪等测试设备，可以检测滤波器的滤波效果和性能，并进行必要的优化调整。

总结起来，EMI电源滤波器的设计需要经过确定滤波频率范围、选择滤波器拓扑结构、计算元件数值、选取合适的元件、组装滤波器电路和测试优化等步骤。

通过合理的设计和优化，可以有效降低电源中的电磁干扰，提高电子设备的可靠性和稳定性。

电源EMI滤波器的正确应用与安装
柳光福
【期刊名称】《电子机械工程》
【年(卷),期】1992(000)006
【摘要】本文详细讨论了电源EMI滤波器内C_X和C_Y电容器的安全等级,如何连接电源EMI滤波器才能实现最大可能的阻抗失配,达到对EMI信号的最佳衰减,以及要在加载条件下测量电源EMI滤波器的插入损耗,提出了安装电源EMI滤波器存在的问题,给出推荐的安装方法。

【总页数】1页(P32)
【作者】柳光福
【作者单位】无
【正文语种】中文
【中图分类】TN86
【相关文献】
1.电源EMI滤波器正确应用与安装 [J], 柳光福
2.电源EMI滤波器的选用原则及安装注意事项 [J], 庞彬;陈玲;张鹏;丁久辉
3.电源EMI滤波器正确应用与安装 [J], 柳光福
4.X2Y一种新型的EMI滤波器——EMI滤波器的发展动态之一 [J], 区健昌
5.EMI电源滤波器抑制热泵传导干扰研究 [J], 冯达;甘万杰;许志钦;罗勋;许分明;廖媛敏
因版权原因，仅展示原文概要，查看原文内容请购买。

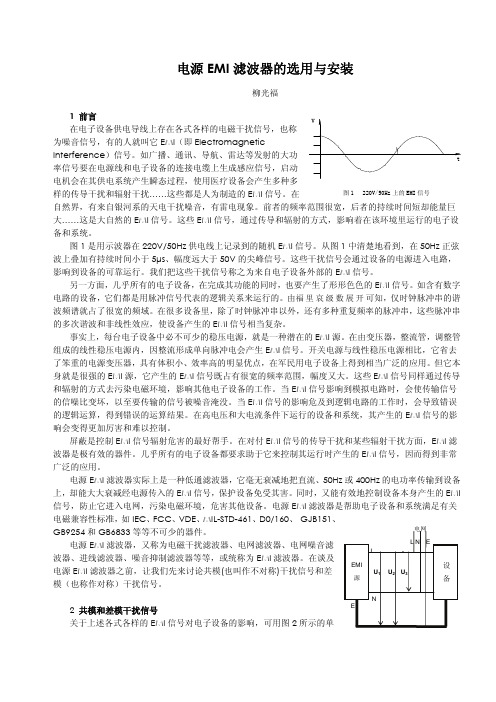

电源EMI 滤波器的选用与安装柳光福1 前言 在电子设备供电导线上存在各式各样的电磁干扰信号，也称为噪音信号，有的人就叫它EMI （即ElectromagneticInterference ）信号。

如广播、通讯、导航、雷达等发射的大功率信号要在电源线和电子设备的连接电缆上生成感应信号，启动电机会在其供电系统产生瞬态过程，使用医疗设备会产生多种多样的传导干扰和辐射干扰……这些都是人为制造的EMI 信号。

在自然界，有来自银河系的天电干扰噪音，有雷电现象。

前者的频率范围很宽，后者的持续时间短却能量巨大……这是大自然的EMI 信号。

这些EMI 信号，通过传导和辐射的方式，影响着在该环境里运行的电子设备和系统。

图1是用示波器在220V/50Hz 供电线上记录到的随机EMI 信号。

从图1中清楚地看到，在50Hz 正弦波上叠加有持续时间小于5μs 、幅度远大于50V 的尖峰信号。

这些干扰信号会通过设备的电源进入电路，影响到设备的可靠运行。

我们把这些干扰信号称之为来自电子设备外部的EMI 信号。

另一方面，几乎所有的电子设备，在完成其功能的同时，也要产生了形形色色的EMI 信号。

如含有数字电路的设备，它们都是用脉冲信号代表的逻辑关系来运行的。

由福里哀级数展开可知，仅时钟脉冲串的谐波频谱就占了很宽的频域。

在很多设备里，除了时钟脉冲串以外，还有多种重复频率的脉冲串，这些脉冲串的多次谐波和非线性效应，使设备产生的EMI 信号相当复杂。

事实上，每台电子设备中必不可少的稳压电源，就是一种潜在的EMI 源。

在由变压器，整流管，调整管组成的线性稳压电源内，因整流形成单向脉冲电会产生EMI 信号。

开关电源与线性稳压电源相比，它省去了笨重的电源变压器，具有体积小、效率高的明显优点，在军民用电子设备上得到相当广泛的应用。

但它本身就是很强的EMI 源，它产生的EMI 信号既占有很宽的频率范围，幅度又大。

这些EMI 信号同样通过传导和辐射的方式去污染电磁环境，影响其他电子设备的工作。

EMI电源滤波器的设计EMI（Electromagnetic Interference）电源滤波器是一种用来减少或阻止电源上的电磁干扰的设备。

电磁干扰可能会来自电源本身，也可能是外部电源信号通过电源线传播进来。

在电气和电子设备中，EMI电源滤波器的设计是非常重要的，它可以有效地减少电磁干扰对电子设备正常运行的干扰。

本文将介绍EMI电源滤波器的设计过程和相关考虑因素。

首先，EMI电源滤波器的设计需要明确滤波器的目标和要求。

不同的应用场景和要求可能需要不同类型或不同参数的滤波器，因此在设计之前需要明确这些要求。

一般来说，EMI电源滤波器的主要目标是滤除电源线上的高频干扰信号，保证电源线上的电能传输稳定和可靠。

接下来，设计者需要考虑滤波器的工作频率范围。

EMI电源滤波器一般工作在几十kHz至几十MHz的范围内，设计时需要选择适当的频率范围，并且根据实际应用场景确定滤波器的通带和阻带要求。

在设计过程中，选择合适的滤波器拓扑结构是非常重要的。

常见的EMI电源滤波器拓扑结构包括低通滤波器、带通滤波器和带阻滤波器等。

低通滤波器用于滤除高频干扰信号，常见的结构包括RC低通滤波器和LC低通滤波器等。

带通滤波器可以滤除一定范围的频率信号，常见的结构包括LC带通滤波器和RL带通滤波器等。

带阻滤波器可以滤除一些特定频率范围的信号，常见的结构包括LC带阻滤波器和RL带阻滤波器等。

根据实际应用需求，选择合适的滤波器结构。

在滤波器的具体参数设计中，设计者还需要考虑滤波器的阻抗匹配问题。

滤波器与电源或负载间的阻抗匹配是保证滤波器正常工作的重要因素。

通过合适的阻抗匹配，可以最大限度地减小传输线上的能量反射，提高滤波器的传输效率，并减少干扰信号的发射和接收。

此外，设计者还需要根据实际应用场景确定滤波器的输入和输出连接方式。

常见的连接方式包括串联连接、并联连接和混合连接等。

选择合适的连接方式可以提高滤波器的实际性能和可靠性。

最后，为了确保EMI电源滤波器的正确设计和工作，设计者需要进行相关的测试和验证。

电源EMI滤波器的技术参数及其选用摘要：介绍了电源中的EMI（Electro Magnetic Interference）干扰，电源EMI滤波器的技术原理；重点讨论了它的技术参数和选用时注意事项；典型滤波器的应用分析。

关键词：电磁干扰插入损耗阻抗搭配测试 1 引言近几年来，随着电磁兼容工作的开展，电源滤波器技术应用得越来越广泛。

为了对电源EMI技术有更深入的理解，尤其它的技术原理、选用时关注的技术参数和注意事项，以及滤波效果分析等。

结合工作，对电源EMI滤波器选用进行深一步探讨。

2 概述在电子设备供电电源上，存在有各种各样的外来干扰信号。

很多电子设备本身，在完成其功能同时，也产生了形形色色的EMI信号，以及人为和大自然的EMI信号。

这些EMI信号，通过传导和辐射的方式，影响着该环境里运行的电子设备。

2.1电源EMI电磁干扰（美）IBM公司的一项研究表明：一台普通计算机装置每月都会遭受120多次电源干扰，且电源问题是造成美国45％以上的计算机装置丢失数据和发生故障的根本原因。

其中脉冲干扰占39.5％，振荡瞬变占49％，这两项共占88.5％，是电源受到干扰的主要成分。

电网中的负载切换、电网切换或其他各种故障都会使电网发生瞬变过程产生脉冲噪声，它通常也称瞬变噪声，其波形是一系列的单个脉冲或脉冲束。

针对以上电网瞬变电压的干扰，如何提高设备（产品）对EMI的抗扰度，采取有效可靠的措施之一就是EMI滤波器。

众所周知，屏蔽是控制EMI信号辐射危害的最好帮手。

在对付EMI信号的传导干扰和某些辐射传导干扰方面，电源EMI滤波器是极有效的器件。

几乎所有的电子设备都要求助于它来控制其运行时产生的EMI信号，因而得到非常广泛的应用。

电源EMI滤波器，又称为电磁干扰滤波器、电网滤波器、电网噪声滤波器等等，或统称为EMI滤波器。

它是一种低通滤波器，把直流、50Hz或400Hz 的电源功率毫无衰减地传输到设备上，大大衰减经电源传入的EMI信号，保护设备免受其害；同时，又能有效地控制设备本身产生的EMI信号，防止它进入电网，污染电磁环境，危害其他设备。
