用双缝干涉测光的波长知识元用双缝干涉测光的波长知识讲解一、实验目的观察干涉图样,测定光的波长.二、实验原理双缝干涉中相邻两条明(暗)条纹间的距离△x与波长λ、双缝间距离d及双缝到屏的距离L 满足△x=λ.因此,只要测出△x、d和L,即可求出波长λ.三、实验器材双缝干涉仪(包括光具座、光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏、测量头)、刻度尺.四、实验步骤1.观察双缝干涉图样①将光源、滤光片、单缝、双缝、遮光筒、毛玻璃屏依次安放在光具座上,如图所示.②接好光源,打开开关,使灯丝正常发光.③调节各器件的高度,使光源灯丝发出的光能沿轴线到达光屏.④安装双缝,使双缝与单缝的缝平行,二者间距5~10cm.⑤观察白光的干涉条纹.⑥在单缝和光源间放上滤光片,观察单色光的干涉条纹.2.测定单色光的波长(1)安装测量头,调节至可清晰观察到干涉条纹.(2)使分划板中心刻线对齐某条亮条纹的中央,记下手轮上的读数a1,转动手轮,使分划板中心刻线移动,记下移动的条纹数n和移动后手轮的读数a2,a1与a2之差即n条亮纹的间距.(3)用刻度尺测量双缝到光屏间距离l(d是已知的).(4)重复测量、计算,求出波长的平均值.(5)换用不同滤光片,重复实验测量其他单色光的波长.五、注意事项1.安装器材时,注意调节光源、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上,并使单缝、双缝平行且竖直.2.光源灯丝最好为线状灯丝,并与单缝平行且靠近.3.调节的基本依据是:照在屏上的光很弱,主要原因是灯丝与单缝、双缝、测量头、遮光筒不共轴所致,干涉条纹不清晰的主要原因是单缝与双缝不平行.4.光波波长很短,△x、l的测量对波长λ的影响很大,l用毫米刻度尺测量,△x利用测量头测量.可测多条亮纹间距再求△x,采用多次测量求λ的平均值法,可减小误差.例题精讲用双缝干涉测光的波长例1.在“用双缝干涉测光的波长”实验中,将所用器材按要求安装在如图甲所示的光具座上,然后接通电源使光源正常工作。

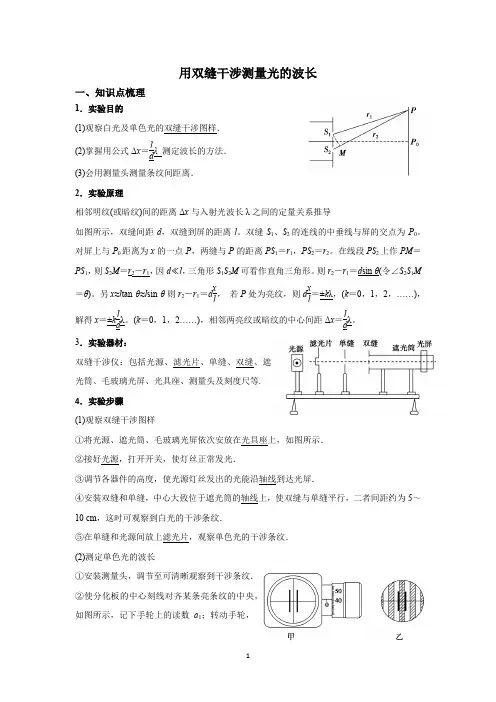

用双缝干涉测量光的波长一、知识点梳理1.实验目的(1)观察白光及单色光的双缝干涉图样. (2)掌握用公式Δx =ld λ 测定波长的方法.(3)会用测量头测量条纹间距离. 2.实验原理相邻明纹(或暗纹)间的距离Δx 与入射光波长λ之间的定量关系推导如图所示,双缝间距d ,双缝到屏的距离l 。
双缝S 1、S 2的连线的中垂线与屏的交点为P 0。
对屏上与P 0距离为x 的一点P ,两缝与P 的距离PS 1=r 1,PS 2=r 2。
在线段PS 2上作PM =PS 1,则S 2M =r 2-r 1,因d ≪l ,三角形S 1S 2M 可看作直角三角形。
则r 2-r 1=d sin θ(令∠S 2S 1M =θ)。
另x ≈l tan θ≈l sin θ则r 2-r 1=d x l , 若P 处为亮纹,则d xl =±k λ,(k =0,1,2,……),解得x =±k l d λ。
(k =0,1,2……),相邻两亮纹或暗纹的中心间距Δx =ld λ。
3.实验器材:双缝干涉仪:包括光源、滤光片、单缝、双缝、遮光筒、毛玻璃光屏、光具座、测量头及刻度尺等. 4.实验步骤 (1)观察双缝干涉图样①将光源、遮光筒、毛玻璃光屏依次安放在光具座上,如图所示. ②接好光源,打开开关,使灯丝正常发光.③调节各器件的高度,使光源灯丝发出的光能沿轴线到达光屏.④安装双缝和单缝,中心大致位于遮光筒的轴线上,使双缝与单缝平行,二者间距约为5~10 cm ,这时可观察到白光的干涉条纹.⑤在单缝和光源间放上滤光片,观察单色光的干涉条纹. (2)测定单色光的波长①安装测量头,调节至可清晰观察到干涉条纹. ②使分化板的中心刻线对齐某条亮条纹的中央,如图所示,记下手轮上的读数a 1;转动手轮,使分化板中心刻线移至另一亮条纹的中央,记下此时手轮上的读数a 2,得出n 个亮条纹间的距离为a =|a 2-a 1|,则相邻两亮条纹间距Δx =|a 2-a 1|n -1.③用刻度尺测量双缝到光屏的距离l (d 是已知的).④重复测量、计算,求出波长的平均值. ⑤换用不同的滤光片,重复实验.5.数据处理(1)条纹间距的计算:Δx =|a 2-a 1|n -1. (2)波长计算:λ=dl Δx . (3)计算多组数据,求λ的平均值.6.注意事项(1)双缝干涉仪是比较精密的实验仪器,要轻拿轻放,不要随便拆分遮光筒、测量头等元件. (2)安装时,要保证光源、滤光片、单缝、双缝和光屏的中心在同一条轴线上,并使单缝、双缝平行且竖直.(3)光源使用线状长丝灯泡,调节时使之与单缝平行且靠近.(4)实验中会出现屏上的光很弱的情况,主要是灯丝、单缝、双缝、测量头与遮光筒不共轴所致;干涉条纹是否清晰与单缝和双缝是否平行有关. 7.误差分析实验中的双缝间距d 是器材本身给出的,因此本实验要注意l 和Δx 的测量.光波的波长很小,l 、Δx 的测量对波长的影响很大.(1)l 的测量:l 用毫米刻度尺测量,如果可能,可多次测量求平均值.(2)条纹间距Δx 的测定:Δx 利用测量头测量.可利用“累积法”测n 条亮纹间距,再求Δx =an -1,并且采用多次测量求Δx 平均值的方法进一步减小误差.二、针对练习1、某实验小组的同学利用如图所示的双缝干涉实验装置测量光的波长。
实验十五用双缝干涉测光的波长一、考情分析考试大纲考纲解读实验十五用双缝干涉测光的波长二、考点知识梳理实验目的:1. 明确实验器材的构成及其作用.2.观察白光及单色光的双缝干涉图样.3.测定单色光的波长.实验原理:1、光源发出的光经滤光片成为单色光,单色光通过单缝后,经双缝产生稳定的干涉图样,干涉条纹可从屏上观察到.图样中相邻两条亮(暗)纹间的距离△x与双缝间的距离d、双缝到屏的距离L、单色光的波长λ之间图实14-1满足.通过测量d、L、Δx就可计算出光的波长.2、双缝间的距离d是已知的,双缝到屏的距离L可以用________测出,相邻两条亮(暗)纹间的距离Δx用_________(如图实14-1)测出.测量头由______、_______、_______等构成.转动手轮,分划板会左右移动. 测量时,应使分划板中心刻线对齐条纹的_______(如图实14-2),记下此时手轮上的读数.转动测量头,使分划板中心刻线对齐另一条纹的中心,记下此时手轮上的读数.两次读数________就表示这两条条纹间的距离. 实验器材:双缝干涉仪、米尺、测量头.三、考点知识解读 剖析:(一)、实验步骤: ①、观察双缝干涉图样:1.如图实14-3所示,把直径约10cm 、长约1m 的遮光简水平放在光具座上,筒的一端装有双缝,另一端装有毛玻璃屏.2.取下双缝,打开光源,调节光源的高度,使它发出的一束光能够沿着遮光筒的轴线把屏照亮.3.放好单缝和双缝,单缝和双缝间的距离约为5 cm ~10 cm ,使缝相互平行,中心大致位于遮光筒的轴线上,这时在屏上就会看到白光的双缝干涉图样. 4. 在单缝和光源间放上滤光片,观察单色光的双缝干涉图样. 5.分别改变滤光片和双缝,观察干涉图样的变化. ②测定单色光的波长:6.已知双缝间的距离d ,用米尺测出双缝到屏的距离L ,用测量头测出相邻两条亮(暗)纹间的距离x ∆,由d x lλ=∆,算单色光的波长.为了减小误差,可测出n 条亮纹(暗)纹间的距离a ,则可以求出相邻两条亮(暗)纹间的距离()1x a n ∆=-.图14-2图实14-3例如,转动测量头上的手轮,把分划板上的刻线对准视场左边的某一亮条纹(记下读数1x ),把分划板向右移动,使之对齐第7条亮条纹(记下读数2x ),则216x x x -∆= .7.换用不同颜色的滤光片,观察干涉条纹间距的变化,并求出相应色光的波长.(二)、注意事项:1.单缝双缝应相互平行,其中心位于遮光筒的轴线上,双缝到单缝的距离应相等.2.测双缝到屏的距离,可用米尺测多次取平均值.3.测条纹间距x ∆时,用测量头测出n 条亮(暗)纹间的距离a ,求出相邻的两条明(暗)纹间的距离()1x a n ∆=- .4.双缝干涉仪是比较精密的仪器,应轻拿轻放,不要随便拆解遮光筒,测量头等元件。
