目录
1 作业任务 (1)
2 编写依据 (1)
3 作业准备和条件 (1)
4 作业方法及安全质量控制措施 (3)
5 作业质量标准及检验要求 (9)
6 技术资料要求 (10)
7 危险源环境因素辨识及防范措施文明施工标准 (11)
8 有关记录及分析 (13)
9 附录 (13)
1作业任务
1.1工程概况
平乡凯盈生物质电厂1×30MW机组工程执行机构与电动门可分为可调和不可调两种，执行机构与电动门均采用一体化电动头，有DCS模拟量与开关量控制，配电柜布置在电子间。
1.2作业项目范围
本作业指导书适用于平乡凯盈生物质能热电厂1×30MW机组工程本工程热控电动执行机构（电动门）安装及调试
1.3工程量
1.4工期要求
列出本次作业项目主要控制节点完成时间，或作业任务相对工期。也可附P3进度计划。
2编写依据
a)国家、行业有关规范，施工组织总设计、施工组织专业设计；
b)火电施工质量检验及评定标准；
c)工程建设标准强制性条文（电力工程部分）；
d)工程建设标准强制性条文（房屋建筑部分）；
e)DL5009.1-2014电力建设安全工作规程（第1部分：火力发电厂）；
f)设计图纸（包括设计修改通知单、有效的工程联系单）；
g)制造厂提供的安装、调试技术文件；
h)会议纪要。
3作业准备和条件
3.1技术准备
3.1.1技术人员与建设单位.设计单位已确定执行的安装位置并制定好施工方案和措施。
3.2.2施工前技术员要对施工人员进行详细的技术安全交底，并做好交底记录。
3.2.3检查执行机构的型号.规格.数量是否符合图纸要求。
3.2.4检查施工用具要完好.齐全。
3.2作业人员
3.2.1作业人员配置
3.2.2人员分工
?电仪科管理人员定编2人，其中专工一名，技术员一名。专工对本项目管理全面负责，技术员在专
工的领导下分别负责本专业安全、生产和技术工作。
?本工程执行层主要指施工班组以及材料、工具库等。施工班组设置两个班分别负责热控专业各施工
项目的施工。工具库为各施工班组在施工工具的领用上提供方便。
3.3材料、设备准备
3.4主要机具
3.5作业条件
3.5.1场地
无
3.5.2上道工序
图纸已会审，作业指导书已编制并审批。施工人员经过安全、技术、质量交底，了解图纸的设计意图及其安装工艺要求、质量标准，并已熟悉有关规程、规范。
上道工序施工完毕并且验收合格；设备清点，编号工作结束，各种机具已准备并性能良好。
施工现场要安装好安全可靠的临时脚手架，孔洞按安全要求做好覆盖。
3.5.3工作环境
主体设备及管道.平台的施工基本完毕。
周围不再进行大件设备搬运和有可能对执行机构造成损伤的其他各项安装工作。
3.5.4临时工作设施
高处作业时临时脚手架搭设牢固、工作范围拉设警戒绳。
3.5.5安全防护设施和用品
3.5.6其他要求
无
4作业方法及安全、质量控制措施
4.1作业主体方案
4.2作业步骤与方法
4.2.1步骤与方法
执行机构的领取和检查
1)检查领取执行机构的型号.规格应符合设计要求，标注安装位置，并做好记录。
2)执行机构外观应完整无损，机械动作应灵活可靠，无松动及卡涩现象。
3)检查执行机构的电气部分绝缘电阻值，应大于1兆欧。
安装电动阀门
1)进行远方操作和选线操作系统的送电（气）操作试验。操作开关的操作方向应与阀门或挡扳的动
作一致，选线操作开关的编号应与阀门编号一致。
2)阀门指示表或指示灯的显示应与阀门位置相符。
3)阀门在全行程内应动作平稳、灵活、无跳动。行程时间应符合要求。
4)按照热力系统对阀门（挡板）行程的要求，调整行程开关，按照制造厂规定的转矩特性曲线，调
整力矩开关
5)热继电器、电流继电器等应按规定值进行整定并标记。并应在整定完后漆封。
6)热工保护装置应按系统进行分项和整套联动试验，动作应正确、可靠。
7)检查保护及信号系统的开关量仪表和电气设备的信号机构，其整定值应符合设计或运行要求，动
作必须正确可靠。
8)在系统的信号端输入模拟信号，检查音响、灯光及保护装置的动作和逻辑功能，应符合设计规定。
9)连锁系统应进行分项试验及整套联动试验，动作应正确可靠。
10)自动调节控制系统手动/自动切换试验，按设计要求达到无平衡、无扰动切换。扰动量应小于±1%
阀位量程。
?电动及气动执行机构是对机组运行系统的压力、流量、液位、温度等参数进行调节控制的重要设备。
执行机构安装牢固、准确与否关系到机组稳定运行和安全效率，所以必须在安装调试过程中引起充分的重视。
1)检查执行机构外观是否完好，各部件是否完整，各标志是否清晰。
2)通电试验，检查执行机构马达和齿轮的运转是否正常。检查后的执行机构妥善保管，防止受潮损
坏。
3)执行器一般安装在被调节机构的附近，不妨碍检修和通行，并便于操作和维护。执行机构与调节
机构间通过连杆相连。（见附图8-4）
4)当调节机构随设备产生热态位移时，执行器的安装要保证其和调节机构的相对位置不变。
执行机构底座制作及固定
1)底座采用12#镀锌槽钢，槽钢的长度根据现场实际长度来确定，槽钢上面的螺栓孔直径为φ14 ，
固定螺栓为M12X50。底座槽钢应牢固焊在风管本体上，槽钢与风管联接处满焊。为增加底座的强度，必要时增加三角形支撑。执行机构应水平安装在支架上，用螺栓固定牢固。（见附图8-1，8-2，8-3）。
2)底座固定可根据现场不同情况，采用焊接、对穿螺栓、预埋等方式进行。
?执行机构的安装与保养
1)执行机构必须安装牢固，操作时无晃动，不受汽水浸蚀和雨淋，调节机构从全关到全开，与执行
机构的全行程相应。
2)对室外部分的执行机构，装设防雨罩，防止日晒雨淋，延长使用寿命。
3)执行机构连杆的配制均采用预制加工件连接，现场组合后使用计算机演算动作区域行程，确保调
节性能。
4) 对安装和调试好的执行机构采取相应防护措施，防止油漆和附件的损坏。
13
2
地面
图8-1 电动执行机构固定示例
2、弹簧垫片
3、平垫片
说明：1、螺栓底座
A
H
4
1--连杆;2--底座固定;3--底座;4--调节机构摆臂图 8-4 执行机构与调节机构联接示意图
危险点
1)执行器搬运过程中装车固定不牢下滑伤人；
2)人货同车挤伤手脚；
3)无齿锯片飞出伤人；
4)铁屑飞入眼中；
5)使用无齿锯、除锈机时操作不当伤人：
6)电焊时打伤眼睛、灼伤皮肤；
7)电动工具漏电伤人；
8)现场安装时高空落物伤人；
9)现场安装时脚下孔洞导致坠落
安全控制措施及注意事项
1)进入施工现场，正确佩戴安全帽，严禁酒后进入施工现场。
2)搬抬角钢材料时，人力应充足，戴好手套，防止发生挤手、砸脚事故。
3)运输中角钢固定牢固，严禁人货同车。
4)无齿锯使用前检查防护罩及锯片确已安装牢固。
5)锯切下料时，戴好防护眼镜。
6)电焊施工时戴好防护面罩及防护手套。
7)施工用电源由合格电工正确接线，电动工具、电焊机使用前应做好检查，防止
漏电、触电事故发生。
8)高空作业时正确使用安全带，并将其挂在上方牢固可靠处。
9)电焊时远离易燃物品，以防发生火灾。
10)刷漆防腐时，工件下面应铺设塑料布，防止油漆洒落地上，现场严禁吸烟。
11)进入现场施工应注意脚下孔洞，交叉作业区域注意高空落物，防止高空坠落
及高处落物伤人。
12)熟悉现场环境，确认所有孔洞盖板已盖好，盖板具有醒目标志。
13)孔洞盖板妨碍施工时如需移开应有专人监护，施工完毕立即恢复
工艺质量控制措施（必要时）
1)执行器在安装前检查其动作应灵活，传动部分无松动、卡涩现象，绝缘电阻必须大于1MΩ，气动
控制装置的连接管路应严密不泄漏，全行程时间、自锁等均符合制造厂规定。
2)通常直行程的电动控制装置和气动控制装置均由厂家组装好，角行程的电动控制装置安装时首先应
根据安装位置将控制装置本体放到底座上，用螺栓将其基础螺孔与底座上的螺孔穿上，防止滑落，安放时应注意其输出轴的朝向必须正确。
3)将连杆一头球形铰链的销轴穿入调节机构摆臂的孔中，用螺母固定住，另一头球形铰链的销轴与控
制装置的输出臂相连，调整控制装置的位置，使控制装置的输出臂与调节机构的摆臂能作平行运动，确定控制装置的位置，上紧螺母。
4)将控制装置手动摇到一半开度位置，使调节机构也到达中间位置，此时连杆与摆臂之间应近似成垂
直，否则就应调整两头球形铰链的正反螺杆，根据实际情况缩短或加长连杆的长度，使其符合要求。
5)手动使控制装置走过全行程，调节机构也应走过全行程，否则必须松开控制装置本体上的止挡，重
新调整好控制装置与调节机构的位置，再将两个止挡的螺母锁死，起到机械限位作用。
6)做完上述步骤后，再次将控制装置手动到全关闭位置，调整内部关向限位开关，使其刚好动作。然
后再手动开一圈，再次手动关到全关位置，确认关向限位开关应正好到位动作。
7)将控制装置手动到全开位置，调整内部开向限位开关，使其刚好动作。然后再手动关一圈，再次手
动开到全开位置，确认开向限位开关应正好到位动作。
8)确认电气接线正确无误后，将控制装置手动到中间位置，给控制装置送电，电动操作控制装置，检
查其电动操作动作是否灵活、正确，如达不到要求要重新调整。
4.3 预防与应急措施
施工前应对全体施工人员进行技术和安全交底。
使用的电动工具应经检查合格，接地应良好。
进入施工现场必须戴好安全帽，作业时正确使用防护用品。
施工场所应通风、照明状况良好。
4.4成品防护措施
就地电动执行机构、电动门、变送器等安装后挂警示牌，严禁踩踏，碰撞。对露天布置的电动执行机构、变送器等用彩条布进行包扎。上层进行电火焊施工时要采取加盖竹篱笆等相应防火措施。
4.5新技术、新工艺、新材料、新设备的应用
本作业项目无新技术、新工艺、新材料、新设备的应用。
5作业质量标准及检验要求
5.1作业质量标准
5.1.1主要质量控制标准
5.1.2工艺质量要求
执行机构必须安装牢固，操作时无晃动，不受汽水浸蚀和雨淋，调节机构从全关到全开，与执行机构的全行程相应。
对室外部分的执行机构，装设防雨罩，防止日晒雨淋，延长使用寿命。
执行机构连杆的配制均采用预制加工件连接，现场组合后使用计算机演算动作区域行程，确保调节性能。
对安装和调试好的执行机构采取相应防护措施，防止油漆和附件的损坏。
5.2检验要求
5.2.1试验项目目录
无
5.2.2本项目见证点、停工待检点和旁站点目录
本项目的本体安装为旁站点，不设见证点及停工待检点。但监理、业主有权随时进行各项检查，施工人员必须配合。
6技术资料要求
单位工程概况
技术交底记录
开工报告
施工技术记录
图纸会审记录
设计变更单
工程联系单
单位工程检验评定表
分部工程检验评定表
分项工程检验评定表
7危险源、环境因素辨识及防范措施、文明施工标准7.1 危险源清单及防范措施
7.2环境因素清单及防范措施
7.3危险性作业项目
无办理安全作业票项目。
7.4文明施工标准
1)施工人员在施工前必须认真学习有关安全规程及措施,进入施工现场要正确佩戴安全帽，严禁酒后
进入现场,高空作业前要挂好安全带，作业中工器具要用绳索拴住套在手上，以免坠落伤人。严禁抛掷物件；雨雾天气无防滑措施，6级以上大风应停止高处作业。
2)搬运槽钢、角钢和桥架过程中，应注意防止自己或他人被砸，防止设备表面被损坏。
3)本作业指导书施工点分散在施工现场的各个部分，多处有交叉作业，施工环境复杂，所以施工人
员在施工前后过程中应首先检查施工现场的安全设施，发现不符合安全规程要求的地方，应及时向工地专职安全员报告并立即做好安全措施。在进行交叉作业时，应搭设隔离棚，安排专人监护。
4)使用电动工具时要配有合格的具有漏电保护装置的移动电线盘，作业人员要佩戴防护口罩和防护
眼镜，严格遵守操作规程规范，以防触电和机械伤人事故。使用砂轮切割机时砂轮片磨损超过2/3应立即调换，操作切割机时不要突然用力过度，以防止砂轮片飞碎伤人。
5)在安装工作中，当需要在楼板或钢平台开孔时，开孔的位置要适当，大小适宜；开孔时不得切断
钢筋或平台钢梁。否则，必须采取相应的安全措施，并经有关部门批准。施工现场开的孔洞，应用带标识的盖板盖好，严禁随意揭开；无用的孔洞应及时封堵，以防止滑倒踏空。
6)严格控制现场物料，施工人员要本着“干多少，进多少”的原则进行材料进场控制。
7)施工人员不得在现场抽烟，当日产生的边角废料必须进行回收，锅炉上的边角废料应及时放入现
场设置的垃圾箱，通道上严禁散放边角废料。
8)施工人员必须参加安全技术交底，没有参加交底的人员不得参与施工。
8有关计算及其分析
本项目无需计算
9附录
a)施工场地布置图（必要时）；
见施工总平面布置图
b)作业过程系统流程图；
. 电动门的控制原理、调试步骤及常见故障处理 我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG 等系列。 一、概述 电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等，它可以准确地按控制指令动作，是对阀门实现远控和自动控制的必不可少的驱动装置. 二、电动门的控制原理 （一）电动装置的结构 阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分. 1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示. 1)转矩控制机构由曲拐、碰块、凸轮、分度盘、支板和微动开关组成.当输出轴受到一定的阻转矩后,蜗杆除旋转外还产生轴向位移,带动曲拐旋转,同时使碰块也产生一角位移,从而压迫凸轮,使支板上抬.当输出轴上的转矩增大到预定值时,则支板上抬直至微动开关动作,切断电源,电机停转,以实现电动装置输出转矩的控制. 2)行程控制机构由十进位齿轮组,顶杆,凸轮和微动开关 其.组成,简称计数器工作原理是由减速箱(Z=8)内的主动小齿轮如.带动计数器工作果计数器已经按阀门,开或关的位置已调好当计数器随输出轴转到预先调整好的位置则凸轮将被转动时,压迫微动开关,90度. ,以实现对电动装置的控制,动作,切断电源电机停转而由手电动转变为手动需要扳动切换手柄，2、手自动切换机构为半自动切换，动变为电动时系自动进行。由电动变为手动时，即用人工把切换手柄向手动方向推动，使输出轴上的中间离合器向上移动，压迫压簧。当手柄推到一定位置时，中间离合器脱离蜗轮与手动
电动卷帘门是常见于工厂、车间、物流等区域的隔离门，由于其使用电机启动的特性，需要做好调试，以防万一。 在卷帘门电机端,上下有两个六角形的调节螺栓(六角形的内螺栓)并有上下、左右箭头指示,这个就是限位调节器,也就是开门和关门卷轴的运转方向。 ⑴在MCC处相应的电动卷帘门单元抽屉上将开关打到控制回路处。 ⑵送电后，检查调试控制回路。首先检查电动卷帘门开关位置，然后看灯光回路是否正常。一般情况电动卷帘门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。若阀门为中小型阀门，则建议用手动将阀门开关行程调好。若阀门为大型阀门，过沉，则建议用电动点动方法将开关行程调好。调阀门开关行程时，以开行程为例：先将阀门摇至全开位，
倒回手柄的1/2圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下（有些阀门则是将螺钉顺时针旋到底部）将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。关行程开关也用同样方法调出。 ⑶开关行程调好后，同时检查MCC灯光是否 ⑷将阀门摇至中间位（或用电动），按下MCC处相应单元开按钮，则开接触器吸合。按下停按钮，则开接触器断开；按下关按钮，则关接触器吸合，按下停按钮，则关接触器断开。 ⑸控制回路调试完后，在MCC抽屉上将开关打到动力回路处。 ⑹然后点动开按钮，检查电机转向。若阀门向开方向运动，则电机线接线正确。若阀门向关方向运动，则将开关拉下，为了MCC的接线美观和颜色统一，规定统一在电动卷帘门内将两芯电机线互倒。 ⑺重新合闸，按开关按钮，检查电机转向。 ⑻按开、关按钮将电动卷帘门开关操作各一次，检查电动卷帘门有无卡涩现象，听电机声响是否为正常音。若阀门过沉，电机则有憋音，而且电机很快会发热，这时，则应停下，请机务检查电动连杆机构有无异常。 ⑼将阀门开、关到位，用万用表检查开关反馈是否正常，若有必要则进行调整开关反馈开关。 ⑽在继电器柜处进行开、关回路短接，模拟软操指令发出，检查软操回路是否正常，并在端子柜量取开关反馈看是否正常。 ⑾上述回路完全无误后，将电动卷帘门开、关行程时间、及电机铭牌，MCC处保险容量、接触器容量、型号、出厂编号等做详细记录。
电动门调整作业程序、调试方法 一、外观检查： 电动阀门及配电箱应完好无损、无锈蚀和划迹，电机上铭牌标志应清楚并符合设计。配电箱内的断路器、接触器及热继电器应符合设计且满足电机容量的要求。并具放完电缆接好线。 二、绝缘检查及电机检查： 1、绝缘检查：电机绝缘应大于0.5MΩ（用500V兆欧表）。 2、电机检查：电机线圈三相电阻应平衡（万用表）。 三、阀门检查： 检查阀门内部限位机构有无缺损、锈死现象，位置开关动作可靠。并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。 四、操作回路试验： 1、认真审阅设计院的相关图纸，根据图纸的要求对控制回路进行检查校线，并检查每根连接导线是否连接牢固、可靠。 2、检查电动阀门配电箱〔抽屉〕内的断路器是否符合设计要求，并根据电机的额定电流调整热继电器的电流值。 3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将位置开关选至就地，试验操作回路动作是否正确（包括开、关控制回路，开、关闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将位置开关选至远操位置，在集控室内DCS上操作（包括开、关控制回路，信号反馈回路，过力矩闭锁保护）。
五、动力回路试验及阀门调整： 1、合上控制回路及动力回路电源，〔将有抽屉送至工作位置〕将位置开关选至就地，手动阀门至中间位置，操作开阀或关阀按钮检查电机及阀门转向是否正确。 2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－圈，此时调整关中断使其动作。再根据阀门所处系统将关力矩调整到合适位置（一般高压系统调至7－9位置；低压系统调至5－7位置）。 3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程是否合适，检查合适后，再往关方向行走1-2圈，此时调整开中断使其动作，再将开力矩调至大于关力矩值1-2的位置。 4、调整阀门位置指示合适的变速齿轮，使阀门的就地位置指示与阀门的实际位置吻合。 5、电动阀门如果是可调整门，调整好上述步骤后，还需要对阀门的开度指示进行调整，调节位置发送器，使配电箱以及DCS上显示的开度指示与阀门的实际位置相吻合。 6、阀门完整行走一次，记录其开、关行程的时间。再将位置开关选至“程控”位置，在DCS上操作一次，观察DCS上的指示是否完全正确。最后将阀门运行到关完位置。 7、调试完毕，断开其控制回路及动力回路电源〔将有配电箱抽屉拔出〕。将电动头卸下的各部分部件恢复，作好标识（包括调试人员，调
电动门调试方法与电动门执行机构调试方法 电动门调试方法 一、电动门调试前必要条件 (1)电动门接线正确。 (2)电动门及相应控制单元配线正确，无松动。 (3)手动无卡涩，过沉现象。 (4)电动门及相应控制单元回路正确。 (5)电动门相应控制单元保险、接触器、灯泡、按钮复检无问题。 (6)电动门内部二次配线能够满足设计图纸要求。 二、电动门调试前准备工作 (1)电动门至MCC接线正确，复检无错误。 (2)电动门电机三相绕组测试无问题，记录；绝缘合格，作记录。 (3)根据电动门功率整定MCC相应单元热继电器，并检查开、关接触器，线圈电阻良好，保险适合电动门功率，严禁装大保险。检查电动门单元控制回路正确性，对电机电缆绝缘测试，作记录。 (4)将电动门打至手动，手摇手柄，检查电动门是否卡涩或有过重现象。 (5)电动门内部配线复检，并对内部配线是否复合设计图纸作检查，若有必要，可将部分线作调整，以适应设计图纸要求。 三、电动门调试工具准备 (1)万用表一块； (2)螺丝刀(平口或十字花)一把； (3)试电笔一把； (4)500V兆欧表一块； (5)对讲机一对； 四、调试人员配置及要求 (1)有电动门回路基础及实际操作经验者二名。 (2)相应技术人员一名。 (3)MCC处施工人员一名，电动门处施工人员一名。 五、电动门调试流程
(1)在MCC处相应的电动门单元抽屉上将开关打到控制回路处。 (2)送电后，检查调试控制回路。首先检查电动门开关位置，然后看灯光回路是否正常。一般情况电动门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。若阀门为中小型阀门，则建议用手动将阀门开关行程调好。若阀门为大型阀门，过沉，则建议用电动点动方法将开关行程调好。调阀门开关行程时，以开行程为例：先将阀门摇至全开位，倒回手柄的1/2圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下(有些阀门则是将螺钉顺时针旋到底部)将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。关行程开关也用同样方法调出。 (3) 开关行程调好后，同时检查MCC灯光是否？ (4)将阀门摇至中间位(或用电动)，按下MCC处相应单元开按钮，则开接触器吸合。按下停按钮，则开接触器断开；按下关按钮，则关接触器吸合，按下停按钮，则关接触器断开。 (5) 控制回路调试完后，在MCC抽屉上将开关打到动力回路处。 (6) 然后点动开按钮，检查电机转向。若阀门向开方向运动，则电机线接线正确。若阀门向关方向运动，则将开关拉下，为了MCC的接线美观和颜色统一，规定统一在电动门内将两芯电机线互倒。 (7) 重新合闸，按开关按钮，检查电机转向。 (8) 按开、关按钮将电动门开关操作各一次，检查电动门有无卡涩现象，听电机声响是否为正常音。若阀门过沉，电机则有憋音，而且电机很快会发热，这时，则应停下，请机务检查电动连杆机构有无异常。 (9) 将阀门开、关到位，用万用表检查开关反馈是否正常，若有必要则进行调整开关反馈开关。 (10) 在继电器柜处进行开、关回路短接，模拟软操指令发出，检查软操回路是否正常，并在端子柜量取开关反馈看是否正常。 (11) 上述回路完全无误后，将电动门开、关行程时间、及电机铭牌，MCC处保险容量、接触器容量、型号、出厂编号等做详细记录。 电动门执行机构调试方法 调试前的准备工作 a) 正确安装了执行机构。 b) 所有固定螺丝、连接件及电气连接部分都拧紧。 c) 电气连接正确无误，并且正确实施了接地和等电位连接。
施工单位 建设单位 设备名称试运转时间运转结果 硫酸输送泵 输送泵 真空泵 磺化釜搅拌 热溶釜搅拌 冷却釜搅拌 导热油炉油泵 试运转过程及各参数记录： 1.电动机的转向符合泵的转向要求；各紧固连接部位无松动； 2．泵在设计负荷下连续运转2 小时，压力、流量、温度符合设备技术文件的规定，无不正常的声音；各静密封部位无泄露；各坚固连接部位无松动；滚动轴承的温度不高于75℃，滑动轴承的温度不高于75℃；特殊轴承温度应符合设备技术文件的规定。 3．电动机的电流不超过额定值，安全保护装置应灵敏、可靠。 4. 在试运行过程中，没有出现不正常现象。 试运转调试结论 施工单位建设单位
施工单位 建设单位 设备名称试运转时间运转结果 电动阀门 硫酸电动阀门 计量罐电动阀门 降温水电动阀门 放料电动阀门 试运转过程及各参数记录： 1.铸铁闸门调试前对所有轴承处加注润滑油（脂），电动操作的驱动机构内加注润滑油。 2.无水工况下，手动操作铸铁闸门的门体，其上下升降灵活，传动螺杆啮合良好，无卡阻等异常现象。 3.电动操作门体上下位置准确，上下限位于标识相符。闸门在关闭状态下，门体及门框密封面紧密接触，密封良好。 4.电动装置的行程和扭矩控制调整时考虑电机转动惯性及继续下降的余量，避免闸门关闭到终点方切断电源而造成电机过载。 试运转调试结论 施工单位建设单位
施工单位 建设单位 设备名称试运转时间运转结果 电动葫芦 试运转过程及各参数记录： 1.设备外表没有受损变形，零部件齐全完好，各连接部位无松动现象。 2.运转时，分别起动和控制各传动机构运转平稳，操纵机构的动作指示方向与实际运行方向一至。 3.升降吊钩三次，终端限位开关，缓冲装置、制动器均动作灵敏、准确、可靠，限位联锁正常。 4.吊钩下降至最低位置时，卷筒上的钢丝绳不少于5 圈，行走时，无卡轨、啃道等异常现象。 5.在试运行过程中，没有出现不正常现象。 试运转调试结论 施工单位建设单位
电动门调试作业指导书-制度大全 电动门调试作业指导书之相关制度和职责，一、编制依据1.1《新疆电力设计院设计》1.2《电力建设施工及验收技术规范》(热控部分)(DL/T5190.5-2004)1.3《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4《热工仪... 一、编制依据1.1 《新疆电力设计院设计》1.2 《电力建设施工及验收技术规范》(热控部分)(DL/T5190.5-2004)1.3 《火力发电厂热工仪表及控制装置监督条例》(83)水电电生字第73号1.4 《热工仪表及控制装置检修运行规程》(86)水电电生字第93号1.5 《火电工程调整试运质量检验及评定标准》(DL/T5210.4-2009)。1.6 《电力建设安全工作规程》(火力发电厂部分)1.7 《火力发电厂基本建设工程启动及峻工验收规程》1.8 《火电机组达标投产考核标准(2001年版)》1.9 《火力发电厂技术标准(计量标准)》。1.10《热工技术手册》1.11 设计及制造厂家技术标准和要求及供货商产品说明书及相关技术图纸二、作业任务2.1 工程概况大唐呼图壁热电厂2×300MW工程,本工程由大唐集团建设,其中2号机组由湖北省火电二公司承担安装及单体调试工作,总体设计由新疆电力设计院设计。锅炉由东方锅炉集团股份有限公司提供DG1060/17.5-II13亚临界锅炉。为一次中间再热、采用单炉膛、平衡通风、固态排渣、四角切圆燃烧、全钢架、全悬吊结构锅炉。汽轮机由东方集团东方汽轮机有限公司提供CC300/270-16.67/0.4/538/538一次中间再热、凝汽式汽轮机。发电机由东方电气集团东方电机有限公司的“水氢氢”冷却方式汽轮发电机组.2.2 工程量2号机组系统中所有电动门几百多台,主要用于远方操作、自动控制系统,它对提高机组的自动化程度和安全可靠运行起着极其重要的作用;其中包括主给水电动门、减温水调节阀前后电动门、各风机出入口及风道调节挡板、锅炉、汽机本体疏水、锅炉排汽和紧急放水电动门等;一些重要控制对象选用进口或进口件国内组装产品。主要有江苏恒春,上仪,瑞基,罗托克等电动门。三、作业准备及作业环境条件3.1 作业人员的资格要求、劳动力组织热工工程师2人热工技术员2人具有相关专业知识和一定工作经验的调试工作人员.3.2 仪表校验所需设备名称单位数量备注校线通灯对1 数字万用表台2 无线对讲机台2 500V兆欧表台1 秒表台1 3. 3作业环境及应具备条件3.3.1对作业人员进行技术及安全交底,带电作业时不应少于两人。严格按本作业指导书进行调校。3.3.2电动门做好防雨、防潮措施。3.3.3试验过程中除要正确的调试方法和要求外,还应注意用电规程和周围环境,送电调试不应少于两人,调试完毕要拉断电源。3.3.4高空作业需搭架子的必须搭架子,并系好安全带。3.3.5设备的热态调校应特别注意系统隔离,正在运行的设备需办理相关工作票,避免造成人身、设备的安全事故。3.3.6严格按规定实行工作票制度。3.3.7做好防触、防漏电保护措施。四、施工进度安排根据工期进度及设备到货情况,合理组织施工,力争保持施工过程中的连续性。要严格管理质量关,防止电动门损坏,先校线再送电。确保人员设备安全,逐个调试。施工进度一般2-3个月。五、作业方法及施工要求5.1一般性检查5.1.1阀门机械部分及其各附件完好,机械连接处不得有间隙。5.1.2确认阀门手操工作正常,机械无卡涩现象。5.1.3 阀门控制装置润滑油位正常,控制箱内应干燥。5.1.4 机械限位块紧固螺钉不得松动。5.1.5图纸会审,技术交底已完成。5.2阀门绝缘检查5.2.1电机对地绝缘电阻,用500V兆欧表检查,应不小于1MΩ,潮湿地区应不小于0.5 MΩ。 5.2.2电机相间直流电阻需平衡,要求保持一致。5.3电动阀门调试5.3.1通电前,先试用手轮操作电动门,确保电动门的手/自动切换正常,并将阀门手动至中间位置,防止通电后的阀门控制
RAGA瑞基阀门电动装置调试 四电动装置的调试 4.1 设定器 在使用设定器时，方式选择旋钮应事先置于“就地”或“停止”位置，设定器的红外发射头应对准电动装置的显示窗，与电动装置的距离应小于1米： ↓ 下移键，用于选择菜单当前项目的下一个项目，且在当前菜单的若干项目中循环，即当光标指向最后一个项目时再按该键，光标会返回菜单中的第一个项目； ＋加键，用于增加具有数字设定项目的数值； －减键，用于减小具有数字设定项目的数值； ← 确认键，用于确认进入选定的子菜单或确认设定值； ⌒返回键，用于返回上一级菜单或画面。在任何一级子菜单中按⌒键会使显示返回到 上一级菜单； R 复位键，用于在电动装置偶尔出现工作锁死的情况下，激发一个硬件复位信号，使 电动装置恢复到正常的工作程序循环中。 注：当方式钮处于“就地”位置时，同时按下＋键和－键，电动装置执行“连续开”动作；同时按下－键和←键，电动装置执行“连续关”动作； 4.2工作设定 该电动装置的电气罩上配有一字段式液晶显示屏。其布局有Ⅰ区、Ⅱ区、Ⅲ区。 Ⅰ区为阀位显示区，以阀位开度百分比的形式实时显示当前阀位值； Ⅱ区为工作设定区或状态报警区，工作设定是以字符“H”开始；状态报警是以字符“F”或“A”开始； Ⅲ区为工作参数设定值显示或电池显示区；当处于工作参数设定时，该区显示相应的参数值；正常情况下，当电池电量用完时，该区显示“00”字样，提醒用户更换电池。 方式选择旋钮（红钮）放在“停止”或“就地”位置，按设定器对准显示屏，按设定器任意键（不包括复位键），显示屏上Ⅱ区将出现“H-01”画面；用↓键可使Ⅱ区依次出现下列字符： H-01-----关闭方向选择项 H-02-----远控优先选择项 H-03-----就地控制选择项 H-04-----关闭限位保护选择项 H-05-----关闭过矩保护值选择项 H-06-----打开过矩保护值选择项 H-07-----ESD选择项 H-08-----关闭限位点确认项 H-09-----打开限位点确认项 H-10-----当前转矩显示项 1/4 上述各项通过设定器确认后可进入相应的子项或预处理程序。用设定器的↓键进行选择，用←键进行确认。 4.2.1关闭方向选择 该项规定了电动装置进行关闭操作时，输出轴的转动方向。进入H-01项后，Ⅲ区将出现0（顺时针）或1（逆时针）数字，首次出现的数字为原设置值，通过↓键选择后用通过←键确认。 4.2.2远控信号优先级选择 该项规定了远程打开信号和远程关闭信号同时存在时，执行何种操作。进入H-02项后，Ⅲ
A u m a电动门调试方案及故障排除 首先在调试之前确认电源接线无错误，然后通电开始调试（电源为U1、V1、W1?? 开指令为11-，2+ ，关指令为11-，3+ 35、36为关反馈，39、40为开反馈，14、15为故障 1、先将调门控制切至就地控制，通过手摇至关位。到达端部时，将手轮回转约 1/2 圈。用螺丝刀（5 毫米）按下设置轴 A（下图）并按箭头所指方向转动，同时观察指针 B。当感觉到并听到棘轮的声音时，指针 B 转动了90°。当指针 B 从标记 C 处转过90° 时，将继续缓慢转动。当指针 B 到达标记 C 时，停止转动并松开设置轴。如果不小心转过了转换点（指针卡入后听到棘轮的声音），则继续按相同方向转动设置轴，重复设置过程；逆时针转动手轮，直到阀门打开，然后回转约 1/2 圈。用螺丝刀（5 毫米）按下设置轴 D（图K-1）并按箭头所指方向转动，同时观察指针 E。当感觉到并听到棘轮的声音时，指针 E 转动了90°。当指针 E 从标记 F 处转过90° 时，将继续缓慢转动。当指针 E 达到标记 F 时，停止转动并松开设置轴。如果不小心转过了转换点（指针卡入后听到棘轮的声音），则继续按相同方向转动设置轴，重复设置过程；以下就不详细介绍力矩的设置过程。注：红色测试按钮 T 和 P用于手动操作限位开关（试控制回路）。按箭头 LSC (WSR) 方向转动 T 可将限位开关设为“关”（行程关到位信号）。按箭头 LSO (WOL) 方向转动 P 可将限位开关设为“开”（行程开到位信号）；按箭头 TSC (DSR) 方向转动 T 可将限位开关设为“关”（力矩关工作信号）。按箭头 TSO (DOL) 方向转动 P 可将限位开关设为“开”（力矩开工作信号）。 2、调节好开关位置后，我们开始调节反馈信号。将调门打至关到位，调节反馈输出旋钮，具体调试方法如下：将门关到位后，在接线端子22 、23处接上万用表笔（电流档）或是图中的测量点（切记不能接上DCS反馈线，因为两组或多组信号同时测量电流值是会变小），然后通过调节反馈总调节器（图1中1号点）顺时针方向转到底后再逆时针转一点（这样可以增加“0”微调开关的可调性0/4ma），这时候看反馈显示的电流值是接近4ma 的，通过调节反馈0位微调开关（2号点）调至4ma，调好后打开调门头顶的盖子，如图2所示 让DCS给0指令下来或是手动加4ma信号（切就地控制），给好后图2中右边由上往下第3点（依次为开反馈状态、关反馈状态、4-20ma状态、输入小于4ma状态）4-20ma 指示灯亮（信号来时亮2秒钟后熄灭）。灯亮后调节图2中“0”反馈定位器顺时针转直到关状态灯刚亮。然后电动开门。开到位后调节图1中（3号点）满位“max”反馈调节器调到20ma后，DCS给20ma的指令，指令过来后图2中的4-20ma状态灯亮（信号来时亮2秒钟后熄灭）。然后调节“max”反馈定位器使开状态灯刚亮即可。然后接地操作一遍看开光状态显示的ma量是否正确，恢复反馈线盖好盖子。切至远方。DCS操作 图1中1号点为反馈总调节器。2号点为0位调节微调开关。3号点为满位调节器 图2中“max”为反馈满位定位器“0”为反馈零位定位器“△E”为死区值。 疑难问题分析与排除：
气动门调试作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
一、工程概述： 天津国投津能发电有限公司天津北疆发电厂厂址位于天津市汉沽区南部沿渤海区域，规划容量为4×1000MW+40万吨/日海水淡化，本期工程拟建设2×1000MW超超临界燃煤发电机组，同步建设脱硫装置和建设日产20万吨淡水的海水淡化工程，并留有再扩建的条件。本工程由北京国电华北电力工程有限公司设计，监理单位是北京华联电力工程监理公司。机组共有气动门476台，它是自动化装置的主要执行机构，可以接受运行人员或自动控制的命令，通断或调节管道中介质的流量，对于机组运行控制和安全运行有重大意义。 二、编制依据： 1、北京国电华北电力工程有限公司提供的施工图纸及相关技术说明。 2、各设备制造厂家的说明书及相关技术图纸。 3、《电力建设施工及验收技术规范》DL/T5190·5-2004（第五部分：热工自动化）。 4、《火电施工质量验收及评定标准》（热工仪表及控制装置篇）。(1998版) 5、电力建设安全工作规程（火力发电厂部分）DL5009.1-2002。 6、国投北疆电厂一期工程B标段施工合同。 7、热控专业组织设计。 三、施工所需工器具及劳动力要求： 1、工器具：平口通讯螺丝刀，十字螺丝刀，剥线钳、斜口钳、尖嘴钳、内六方、扳手、 试灯、万用表、摇表、信号发生器、对讲机、验电笔。 2、人员配置：班长1人，技术员2人，调试人员6人。 四、主要施工方案： 1、调试工作由电仪工程处负责，按系统分配给各相关班组。 2、对于主厂房的气动门，先用信号发生器，在就地加信号调试好后，再与DCS进行联调。 五、施工工艺流程、要求及标准
单体及回路调试作业指导书
热控单体调试及测量信号回路测试调试措施 1 编写依据 《电力建设施工及验收技术规范（热工仪表及控制装置控篇）》版本号：SDJ279-90； 《火电施工质量检验及评定标准（热控篇）》版本号：1998年版； 《火电工程调整试运质量检验及评定标准》（1996版） 《热控专业施工组织设计》 《电力建设安全工作规程》和《电力建设安全管理规定》 新华自动化公司提供的安装调试工程手册 设计院图纸及供货厂家图纸。 2工程概况 华能白杨河电厂原有装机容量为3*50MW机组，本期工程扩建为2*135MW(配2*465t/h单汽包循环流化床锅炉)单抽汽凝汽式汽轮发电机。锅炉由哈尔滨锅炉有限责任公司生产的HG-465/13.7-L.PM型单汽包循环流化床锅炉，汽轮机是由上海汽轮机有限公司生产的C135-13.24/535/535型超高压、单缸、双抽汽凝汽式汽轮机（一级调整抽汽），发电机是由山东济南发电设备厂生产的135MW/13.8KV/ 0.85（滞后）/ 50Hz/ 98.78%（保证值）/全空冷机组。采用机、炉、电集中控制，能在少量就地操作和巡回检查配合下在单元控制室实现机组的启动，并能在单元控制室内实现机组的运行工况监视和调整以及停机和紧急事故处理。在单元控制室内，操作员站的CRT和键盘/鼠标是运行人员对机组监视与制的中心。每台单元机组采用一人为主，两人为辅的运行管理方式，机组的监视与控制主要由分散控制系统（DCS）来实现。分散控制系统（DCS）包括：数据采集和处理系统（DAS）、模拟量控制系统（MCS）、辅机顺序控制系统（SCS）、锅炉安全保护系统（FSSS）、汽机数字电液控制系统（DEH）、锅炉吹灰程控系统、汽机旁路控制系统（BPC）及电气控制系统（ECS）。 3工程量统计： 本措施包括5#机组主厂房的电动门、气动门、吹灰器、油枪/点火枪、油动机、工业电视、测量控制仪表的校验、整定、热工信号装置测试以及测量控制回路、电源回路的测试。 3.1测量控制仪表 1.压力及差压变送器： 261 台 2. 压力及差压开关 108 只
电动门的安装调试方法 +- ■ (-)预埋轨道，固定门体：将门体放入轨道,尾部的底撑用专用固定卡及地脚膨胀螺钉(M12X80)固定。 (二)限位幵关：按照设定门体的开.关位置埋设限位装置。 (三)固定控制盒：控制盒可以装在机头箱内，也可移至离主机10米ft
之内的室内?
（四）连接线路：严格按接线图依次接好相对应的连线（严禁在 通电状态下接线）,接线要牢固，端子与端子之间不能短路，并捡查卿是否正确. 二调试 首先用手动的方式人工推拉门体，检查门体运行是否正常，在确定门体运行正常的情况下,方可接通电源. 接通电源?控制盒电源指示灯亮,按”开”按纽，”开”指示灯亮，门体能自动打开至设定的限位处自动停止.按”关“按纽,”关”指示灯亮，门体能自动关闭至设定的限位处自动停止。重庆电动门在调试运行过程如发现门体运行限位不准确，可调整限位幵关的高度。调试运行5次以上,如一切正常方可投入使用。 三、使用方法 ft ft
接通电源 , 控制盒电源指示灯亮。开门：按5F键，工作指示灯亮，门体收缩,大门通道自动打幵. 关门：按咲”键,工作指示灯亮.门体伸展,大门通道自动关闭。手动：遇到停电时■可打开机头箱门，用专用钥匙插入匙孔,旋转180度，即可转为人工推拉。 遥控:手持遥控手柄可在控制盒周围10?30米内(根据现场的无线电通讯环境而定)活动控制■按遥控手柄的”幵“键,大门自动打幵,按”关'键,大门自动关闭. 安装技巧。 (1 )确定传达室内控制盒的位證即操纵伸缩门开关的装置位置； ft
(2 )将220V电源引到控制盒的位置下端，要求最好是再带1根接地线，粗细规格为1.37,而旦有漏电保护装置,并采用PVC暗敷；
电动门调试指南 1rotork(机械门) 接线 5-34短接 4-36短接 5-33关指令 5-35开指令 6-7关反馈 15-16开反馈 41-24故障2sipos5(专业型) (小端子) X3.1 反馈1-2 X3.2 指令14-15 (插头型) 指令11-12 反馈7-8 ciosedirection(关方向) ciockwise(顺时针) anticiokwise(逆时针) cut-offmodecl(关末端位置关断模拟) travel-dependent(行程关断) torqve-dependent(力矩关断) cut-offmodeop(开末端位置关断模拟) travel-dependent(行程关断) torqve-dependent(力矩关断) max.cl.torque…cut-off force cl(关力矩) max.optorque…cut-off force op(开力矩) endpos adjust(调整末端位置) remote control(远端控制类型) poscntrcurrlnp(位置控制器模拟量) 3sipos5经济型 接线 x3.1指令公用线3 开指令4 关指令5 停指令6 急停7 x2 开反馈1-2 关反馈5-6 故障17-18 x3.2 短接线18-19 S1:关命令时的方向on；逆时针、off；顺时针 S2:关末端位置关断模拟on；行程关断、off；力矩关断 S3:开末端位置关断模拟on；行程关断、off；力矩关断 S4:可选择输出信号设定。 S5:可选择输出信号设定。 S6:远控的控制模式on；保持。off；点动。 S7:在进行末端位置调整时，用开关s7打到on，然后在打到off来确认一个末端位置点。 S8:当改变输出速度、关断力矩、关方向，关断模式、输出信号及控制模式时，必须要把s8开关打到on，然后再打到off，系统才能认可新额设定。 开始末端位置调整时末端位置调整完毕以后。
气/电动门操作说明 一、气动调整门（气动隔离门）操作方法： 气动门调整门可以根据进气方式不同，失气后也会出现三种不同情况，大致分成：如上部进气的为失气全开，下部进气为失气全关，上下均有进气的为失气（短时）可自保持。大部气动门均有强制手轮，可进行阀门手动操作，如遇紧急情况可根据下列情况进行操作。（一般气动调整门前后均有手动门及旁路门，可进行调节操作）有压疏水气动门需会手动操作。气动调整门： 气动门从上方进气，失气时开启，可以手动关，操作方法：手轮上的锁紧装置正常情况下卡在凹槽内锁住，需要操作时拔出旋转即解锁，之后操作手轮即可。
气动门从上方进气，失气时开启，可以手动关，操作方法：无锁紧装置，直接操作即可。 气动门从下方进气，失气时关闭，可以手动开，操作方法：旋松阀门门杆套上螺丝，之后操作手轮。
气动门上下方均进气，失气时保位（如除氧器主、副调整门），可以手动开启、关闭。操作方法：正常运行中销子卡在手轮凹槽中，起到锁紧作用，阀门门杆套上有限位装置，在OPENING位置阀门无法关，在CLOSING位置时阀门无法开，在中间NEUTRAL位置时可正常开关，需操作时拨开销子，操作手轮即可。
高压主汽门前疏水气动门，操作方法：阀门上有2个连杆，左侧短的为解锁装置，正下方的为啮合装置，正前方为操作手轮，需要操作时拔出解锁装置，同时旋转啮合装置，确认啮合后手动操作手轮即可。 二、电动门/电动调整门： 1、ROTORK电动门操作（如：密封风机进口电动门、减温水电动门）： 现场照片：
操作方法： 1)手动就地操作： 将旋转红色旋钮至停止位置，压下手动/自动手柄，使其处于手动位置。然后手动开启/关闭阀门操作（正对电动头，一般顺时针为开；逆时针为关）。
电动门的控制原理、调试步骤及常见故障处理 我厂使用的电动门和执行结构有扬州、常州、ROTORK、SIPOS、AUMA、瑞基、EMG 等系列。 一、概述 电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀、其派生产品可适用于球阀、碟阀和风门等，它可以准确地按控制指令动作，是对阀门实现远控和自动控制的必不可少的驱动装置. 二、电动门的控制原理 （一）电动装置的结构 阀门电动装置由六个部分组成:即电机,减速器,控制机构,手--自动切换手轮及电气部分. 1、控制机构由转矩控制结构,行程控制机构及可调试开度指示器组成.用以控制阀门的开启和关闭及阀位指示. 1)转矩控制机构由曲拐、碰块、凸 轮、分度盘、支板和微动开关组成.当输 出轴受到一定的阻转矩后,蜗杆除旋转外 还产生轴向位移,带动曲拐旋转,同时使 碰块也产生一角位移,从而压迫凸轮,使 支板上抬.当输出轴上的转矩增大到预定 值时,则支板上抬直至微动开关动作,切 断电源,电机停转,以实现电动装置输出 转矩的控制. 2)行程控制机构由十进位齿轮组,顶 杆,凸轮和微动开关 组成,简称计数器.其 工作原理是由减速箱 内的主动小齿轮(Z=8) 带动计数器工作.如 果计数器已经按阀门 开或关的位置已调好, 当计数器随输出轴转 到预先调整好的位置 时,则凸轮将被转动 90度,压迫微动开关 动作,切断电源,电机停转,以实现对电动装置的控制. 2、手自动切换机构为半自动切换，电动转变为手动需要扳动切换手柄，而由手动变为电动时系自动进行。由电动变为手动时，即用人工把切换手柄向手动方向推动，使输出轴上的中间离合器向上移动，压迫压簧。当手柄推到一定位置时，中间离合器脱离蜗轮与手动轴爪啮合，则可使手轮上的作用力通过中间离合器传到输出轴上，即成为手动状态。手动变为电动为自动切换，当电机旋转带动蜗轮转动时，直立杆立即倒下，在压簧作用下中间离合器迅速向蜗轮方向移动，与手轮轴脱开，
目录 1、适用范围 2、编制依据 3、作业任务 4、作业准备与作业条件 5、作业方法及工艺要求 6、职业安全健康与环境管理 7、质量检查与验收要求 8、技术记录 9、强制性条文
1. 适用范围 本作业指导书适用于中泰化学阜康100万吨/年电石项目动力站工程#2、#3机组及H标段辅助工程热控安装。 2. 编制依据 2.1 《火力发电工程施工组织设计导则》。 2.2中泰化学阜康100万吨/年电石项目动力站工程土建施工工程第二标段施工的《组织设计》 2.3 《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇DL/T5210.4-2009）。 2.4 《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-2002。 2.5 中南电力设计院设计图纸。 2.6 设备厂家提供的技术资料。 2.7 《ISO14001环境管理体系》。 2.8 《ISO9002质量管理体系》。 2.9中华人民共和国工程建设标准强制性条文电力工程部分（2006年版）。 2.10《电力建设安全健康与环境管理工作规定》。 2.11《职业安全健康管理体系》［B］。 3．作业任务 3.1设备简介 中泰化学阜康100万吨/年电石项目动力站工程所用施工图，由中南电力设计院负责设计，建设规模为新建4×150MW超高温、超高压、燃煤热电联产机组。XXX负责#2/#3机组及部分辅助工程施工。热力系统除辅助蒸汽系统采用全厂母管制外，其余系统均采用单元制。热力系统循环采用六级回热抽汽系统，设两高、三低、一除氧。自动化控制系统总统结构分三层：厂级监控管理层、机组监控层和现场和现场仪表控制层，构成集全厂监控和管理的整体自动化控制方案。炉、机、电、网、辅助车间采用集中控制方式，充分应用DCS功能，经济、有效地实现分散控制、集中监控。全厂设置1个集中控制中心（集控室），集中控制室内不设BTG 盘，布置四台机组DCS操作员站（16台）、全厂辅助公用DCS系统操作员站（3台）及值长站，实现全厂LCD监控。在操作员站台面上，布置了少量必要的紧急停炉、停机操作设备，提供启、停或事故状态时必须的手动操作手段。 全厂辅助公用系统DCS网络，采用与机组DCS统一型式的设备，控制点设置在全厂集控室内，原则上现场不设人值班，在控制室设置具有同等功能的网络操作员站。全厂辅助公用系统DCS网络与工厂级监控系统MIS之间设置有单向通讯接口。 单元机组分散控制系统DCS按照功能分散和物理分散的原则设计，机组分散控制系统选用杭州和利时控制有限公司的DCS系统。锅炉、汽轮机和发电机分别采用华西能源工业股份有限

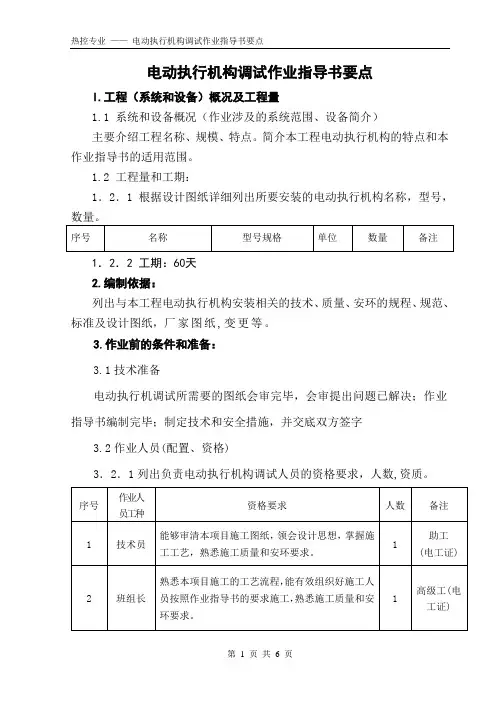

电动执行机构调试作业指导书要点 l. 工程(系统和设备概况及工程量 1.1 系统和设备概况(作业涉及的系统范围、设备简介 主要介绍工程名称、规模、特点。简介本工程电动执行机构的特点和本作业指导书的适用范围。 1.2 工程量和工期: 1. 2. 1 根据设计图纸详细列出所要安装的电动执行机构名称,型号, 数量。 1. 2. 2 工期:60天 2. 编制依据: 列出与本工程电动执行机构安装相关的技术、质量、安环的规程、规范、标准及设计图纸,厂家图纸 , 变更等。 3. 作业前的条件和准备: 3.1技术准备 电动执行机调试所需要的图纸会审完毕,会审提出问题已解决;作业指导书编制完毕;制定技术和安全措施,并交底双方签字 3.2作业人员 (配置、资格 3. 2. 1列出负责电动执行机构调试人员的资格要求,人数 , 资质。
