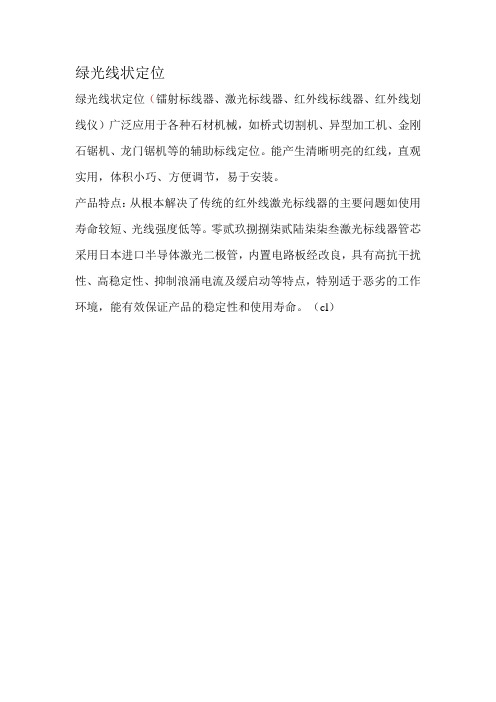

本品是一种方便实用的标线定位工具，可广泛应用于服装裁床、木工以及石材等多个领域。

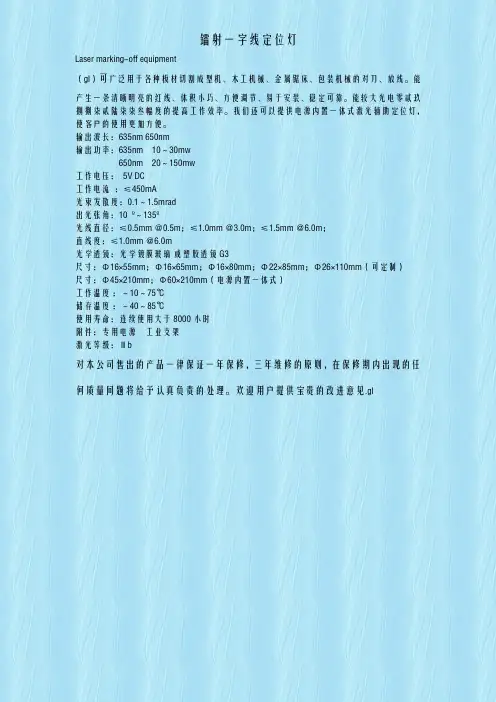

绿光镭射放线仪定位灯采用原装进口激光二极管，品质优良，体积小；光学透镜，光线清晰，低发散度，垂直度好；高精确度，工业适用性强。我们可以制作可调节线宽及线长的激光器。
光斑形状：十字线
输出波长：635nm 650nm
输出功率：635nm 0.5~30mw 650nm 0.5~200mw
工作电压：5V
光束发散度：0.3~0.6mrad
光学透镜：光学镀膜玻璃透镜或塑胶透镜
工作温度：－10～75℃
储存温度：－40～85℃
激光等级：Ⅲb
公司主营产品有：激光器系列：激光定位灯，激光镭射灯，镭射标线器，激光标线器，红光定位灯，针车衣车镭射灯，切割机红光灯，激光灯标，一字标记器，十字标记器，点状发射头，电脑绣花机专用定位灯，红光发射管，一字波零贰玖陆捌伍捌壹柒零捌线激光模组，红光点状定位灯，红外线对刀仪，木工机械用激光标线器，打标机小红光，红外线激光灯，一字镭射灯，十字镭射灯，十字线激光安装头，工业级激光器，大功率线状镭射灯，十字激光定位灯，一字激光定位灯，点状定位发射头，红外线仪，教学专用激光光源，单片锯专用红外线标线器，激光灯，绿光小十字定位灯，650nm点状镭射灯，大功率激光灯，红外线投线仪，木工机械用红光一字定位灯，医疗专用小红点，裁剪红外线，红外线激光器，高亮打点激光器，鞋机用激光灯，木工机械定位灯，激光划线灯，针车用激光定位灯，线光源激光标线器，红外线划线仪，木工机械用镭射定位灯，手持式激光器，红光指示灯，一字线红光镭射灯，绣花机用十字定位灯，切割激光定位灯，丰字型红外线激光定位灯木工机械定位灯，红光点状激光器，镭射划线仪，一字标记器，十字标记器，点状机床定位器，大十字镭射灯，半导体红外线定位灯，激光投影灯，激光准直光源，绿光一字线定位灯，绿光十字线定位灯，红光线状激光器，激光标线仪，一字线标线仪，十字线标线仪，激光平行光管，直线激光器，绣花机用激光定位灯，镭射一字线定位灯，红光线状激光器，激光功率计，绿光激光器，红外激光器，缝纫机对位灯，激光扩束器，裁布划线灯。
指向仪系列：西安指向仪，YHJ800矿用本安型激光指向仪，煤矿用防爆激光指向仪，便携式煤矿用防爆激光指向仪，YHJ矿用激光指向仪，矿井专用激光指向仪。
测定器系列：煤矿专用氧气测定器，CYH25氧气测定器，氧气检测仪，矿用氧气检测仪，可燃性气体检测报警仪，氧气检测报警仪，便携式氧气检测报警仪，智能检测报警仪，氧气分析仪，多参数检本文章由西安日成科技提供测报警仪，迷你型气体报警器，煤矿专用一氧化碳测定器，一氧化碳检测仪，CTH1000一氧化碳测定器，一氧化碳检测报警仪，煤矿用一氧化碳检测仪。
全站仪的放线过程 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪的放线过程学习的来 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理
全站仪操作步骤 全站仪简介： 仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键， ——进入距离测量模式键， ANG ——进入角度测量模式键， MENU ——进入主菜单测量模式键， ESC ——用于中断正在进行的操作，退回到上一级菜单， POWER ——电源开关键， ——光标左右移动键 , ▲▼——光标上下移动、翻屏键， F1 、 F2 、 F3 、 F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令, 1---9 代表数字字母键，其功能分别对应输入数字与其下面所对应的字母。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，x ； E ——东坐标，y ； Z ——天顶方向坐标，高程H 。 测站点：仪器对中器对准的点就是测站点。（例图B：测站点C） 后视点：仪器用来确定现场北方向的点就是后视点。（例图B，已知点A，当用全站仪望远镜瞄准A点后，就是确定了仪器所对的北方向为N1方向。） 放样点：只知道图纸上坐标，而不知道现场位置，需要把坐标所对应的位置在现场标定出来的点就是放样点。（例图B，放样点P1） 全站仪坐标表示跟图纸坐标对应关系：N(北坐标) —X ， E（东坐标）--Y ， Z（天顶方向坐标）—标高。 测站点和后视点必须满足的条件：知道两个点的现场位置和坐标，两点之间必须相互看得见。 全站仪的两个最基本的功能：放样和数据采集。 放样：已知现场两个点的位置和坐标：把知道坐标而不知道现场位置的点在现场的位置标定出来的工作就是放样。{ 如图B所示，我们已知点A和点C两点在现场的位置和坐标，还知道P1点的坐标，我们可以通过在C点架设全站仪作为测站点，在A点放置棱镜作为后视点，瞄准A点后，把在全站仪上把角度差dHR调为零，再指挥跑棱镜者在C到P1的连接线上前后移动，直到距离差dHD为零时，棱镜杆尖所对的点即是放样点P1的现场位置。} 放样的具体操作步骤：（以南方测绘NTS-302系列为例） 1、在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。
全站仪的放线大概原理过程 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC 系列全站仪；日本TOPCN （拓普康）公司生产的GTS 系列；索佳公司生产的SET 系列；宾得公司生产的PCS 系列；尼康公司生产的DMT 系列及瑞典捷创力公司生产的GDM 系列全站仪。我国南方测绘仪器公司90 年代生产的NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠AOB ，则： 1）当精度要求不高时： 瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。 2）当精度要求高时：——可用测回法（method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。 2、距离测量（distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般：PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（PPM ）（乘常数）的设置。 输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。 （1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（MEAS ）。 3、坐标测量（coordinate measurement ） （1）功能：可测量目标点的三维坐标（X ，Y ，H ）。 （2）测量原理
全站仪放线方法 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
全站仪放线方法 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1) 按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 (2) 按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 (3) 按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” (4) 按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪二、全站仪测量： 1、首先对中整平，过后开机 2、按“菜单”键选择“测量功能” 3、按对应的“F1”键进入测量模式 （1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 （2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按 “F4”键确认然后进入下一步 （3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消” （4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。 器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
全站仪放线方法 一、全站仪放线： 1、首先对中整平，过后开机 2、按“菜单”键选择“放样功能” 3、按对应的“F2”键进入放样模式 (1) 按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 (2) 按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 (3) 按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”(4) 按“F4”键“开始放样”，将放样点坐标输入仪器，输入方法同（2），输入过后沿水平方向缓缓转动仪器，将水平角调成0°0′0″，旋紧水平制动螺旋，也就是说要放样点就在此方向上，指挥立尺员移动棱镜，待水平距离也是0米时就可以已完成此点放样工作（上面显示的箭头方向既是立尺员要移动的方向，如“↑”表示他还要向前走上面显示的多远距离，“↓”表示他还要向仪二、全站仪测量： 1、首先对中整平，过后开机 2、按“菜单”键选择“测量功能” 3、按对应的“F1”键进入测量模式 （1）按“F1”键设置作业：作业名最好写上当天的日期，便于以后查找 （2）按“F2”键设置测站：按“F4”键↓找到“坐标”，看“坐标”对应的是“F3”键，点击进入坐标输入模式，点名输入后回车、X输入后回车、Y输入后回车，高程是地面高程加仪器高度，如果不需要高程的话就直接输入一个数据（不输的话仪器会提示高程错误）回车，确定全部输入完毕无误之后，按“F4”键确认然后进入下一步 （3）按“F3”键设置后视：选择“F2”键“坐标输入”输入方式同（2），让后指挥立尺员把棱镜立在后视点上，竖直，转动望远镜，照准棱镜中心，按“F1”“测存”键，仪器会提示“是不是需要多余观测”，按F1键对应的“取消”（4）按“F4”键“开始测量”，指挥立尺员将棱镜立在要测量点上，照准棱镜中心，按F1测存，或按F2测量，想保存的话再按F3保存，按F2测量时按面板上的“翻页”，既可以查找到此次测量得到的坐标数据。最后，按面板上“ESC”一次，退出。进行下一点测量工作。 器方向走上面显示的多远距离。按面板上“ESC”一次，退出。进行下一点放样工作。
施工放样作业指导书 （一）施工测量放样工艺流程图
（二）施工测量放样作业方法及要求 一、说明 本指导书是根据常规放样方法编写的，放样人员必须根据实际情况，如精度要求、控制点分布、现有仪器、现场条件、计算工具等来选择测站点和放样点的 测设方法的不同组合及不同的检核方法。 各类工程及同一工程的不同阶段、不同部位对放样点的精度要求不同，所以 对测站点和放样点的精度要求也不相同。作业时请严格执行《工程测量规范》、《水 电水利工程施工测量规范》和《施工测量控制程序》。本书中提到的限差指规范要 求的限差，如果设计上有特殊要求，按设计要求执行。 二、测量资料收集与放样方案制定 1.测量放样前，应从合法、有效途径获取施工区已有的平面和高程控制成果资料。 2.根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确 定是否全部或部分对控制点进行检测。 3.已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放 样需要时应根据现有的控制点进行加密。 4.必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经 批准的图纸放样。 5.根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。 三、放样前准备 1.阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。 2.选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。 3．准备仪器和工具，使用的仪器必须在有效的检定周期内。给仪器充电，检查仪
【建筑工程施工中全站仪坐标放步骤】 1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。 2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高； 3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心； 4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。 5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入 放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站 仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制 动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的 连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反 之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标 记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束 7 ）退出程序后关机，收好仪器装箱，放样工作结束。 【全站仪坐标放样原理】 (1) 打开电源开关转动望远镜 (2) 按(MENU)主菜单键 (3) 按F1 放样 (4) 按F4 确认 (5) 按F1 测站点设置 (6) 按F3(NZE) (7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标 (8) 按3 次F4 确认键 (9) 按F2 后视点设置 (10) 按F3(NE) (11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标 (12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是) (14) 按F3 放样 (15) 按F3(NEZ)
全站仪的放线过程 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
全站仪的放线过程学习的来 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国南方测绘仪器公司 90 年代生产的 NTS 系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 3、能实现数据流； 一、TOPCON 全站仪构造简介 图1为宾得全站仪 PTS-V2 ，图2为尼康 C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则：
1）当精度要求不高时： 瞄准 A 点——置零（ 0 SET ）——瞄准 B 点，记下水平度盘 HR 的大小。 2）当精度要求高时：——可用测回法（ method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（ H SET ）。 2、距离测量（ distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般： PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（ PPM ）（乘常数）的设置。 输入测量时的气温（ TEMP ）、气压（ PRESS ），或经计算后，输入 PPM 的值。 （1）功能：可测量平距 HD 、高差 VD 和斜距 SD （全站仪镜点至棱镜镜点间高差及斜距） （2）方法：照准棱镜点，按“测量”（ MEAS ）。 3、坐标测量（ coordinate measurement ） （1）功能：可测量目标点的三维坐标（ X ， Y ， H ）。 （2）测量原理
此文档下载后即可编辑 测量全站仪放线全过程 图1为宾得全站仪PTS-V2 ，图2为尼康C-100 全站仪，图3为智能全站仪GTS-710，图4为蔡司Elta R系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。 二、全站仪的功能介绍 1、角度测量（angle observation） （1）功能：可进行水平角、竖直角的测量。 （2）方法：与经纬仪相同，若要测出水平角∠ AOB ，则： 1）当精度要求不高时： 瞄准A 点——置零（0 SET ）——瞄准B 点，记下水平度盘HR 的大小。 2）当精度要求高时：——可用测回法（method of observation set ）。 操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（H SET ）。 2、距离测量（distance measurement ） PSM 、PPM 的设置——测距、测坐标、放样前。 1）棱镜常数（PSM ）的设置。 一般：PRISM=0 （原配棱镜），-30mm （国产棱镜） 2）大气改正数（PPM ）（乘常数）的设置。 输入测量时的气温（TEMP ）、气压（PRESS ），或经计算后，输入PPM 的值。（1）功能：可测量平距HD 、高差VD 和斜距SD （全站仪镜点至棱镜镜 点间高差及斜距） （2）方法：照准棱镜点，按“测量”（MEAS ）。 3、坐标测量（coordinate measurement ） （1）功能：可测量目标点的三维坐标（X ，Y ，H ）。 （2）测量原理 若输入：方位角，测站坐标（，）；测得：水平角和平距。则有：方位角： 坐标： 若输入：测站S 高程，测得：仪器高i ，棱镜高v ，平距，竖直角，则有： 高程： （3）方法： 输入测站S （X ，Y ，H ），仪器高i ，棱镜高v ——瞄准后视点B ，将水平度盘读数设置为——瞄准目标棱镜点T ，按“测量”，即可显示点T 的三维坐标。 4、点位放样(Layout) （1）功能：根据设计的待放样点P 的坐标，在实地标出P 点的平面位置及填挖高度。 （2）放样原理 1）在大致位置立棱镜，测出当前位置的坐标。 2）将当前坐标与待放样点的坐标相比较，得距离差值dD 和角度差dHR 或纵向差值Δ X 和横向差值Δ Y 。 3）根据显示的dD 、dHR 或ΔX 、ΔY ，逐渐找到放样点的位置。 5、程序测量（programs ） （1）数据采集(data collecting) （2）坐标放样(layout) （3）对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。 （4）数据存储管理。包括数据的传输、数据文件的操作（改名、删除、查阅）。§ 7.2 TOPCON GTS-312 全站仪使用简介 一、仪器面板外观和功能说明 面板上按键功能如下： ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、F2 、F3 、F4 ——软功能键，其功能分别对应显示屏上相应位置显示的命令。 显示屏上显示符号的含义： V ——竖盘读数；HR ——水平读盘读数（右向计数）；HL ——水平读盘读数（左向计数）； HD ——水平距离；VD ——仪器望远镜至棱镜间高差；SD ——斜距；* ——正在测距； N ——北坐标，x ；E ——东坐标，y ；Z ——天顶方向坐标，高程H 。 二、全站仪几种测量模式介绍 1、角度测量模式 功能：按ANG 进入，可进行水平角、竖直角测量，倾斜改正开关设置。 第1 页 F1 OSET ：设置水平读数为：0°00ˊ00"。 F2 HOLD ：锁定水平读数。 F3 HSET ：设置任意大小的水平读数。 F4 P1↓：进入第2 页。 第2 页 F1 TILT ：设置倾斜改正开关。 F2 REP ：复测法。
宾得全站仪极坐标放样 1.1在K3点安置全站仪，对中，整平。 弯腰松开三个脚架固定螺旋，打开脚架。 双手握两个架腿空间的下方，保持双手平行打开架腿，将脚架，架在K3点位上方。 取出全站仪，放在脚架上，用连接螺栓固定。 2 对中 调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，稍微提起两个脚架慢慢移动，使对点器对准点位。 二、粗平 1 看清园气泡所在位置，判别应该升高或降低哪个架腿。 2 升高或降低架腿，使圆水准器泡居中。 三精平： 1 将管水准器与任意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。 2 将管水准器转动90度，与刚才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。 1.2按开机键开机
一、进行温度、气压、棱镜常数的设置 在模式A下，按[F5][模式]转换成模式B，在模式B下依次进行温度、气压、棱镜常数的修正。 设置温度为+22℃。 确认气压为900Pa。 设置棱镜常数为-25mm。 再按［ENT］［确定］键返回到模式A状态下。 二、在模式A下，按[F5][模式]转换成模式B，按[F1][放样] 显示“放样方法选定”界面。 选择“坐标放样”，按[确认] [ENT] 键显示“仪器点设定”界面。 输入测站点，点号K3，输入K3点坐标 X: 352455.883 按回车键确认，输入Y Y: 524188.047按回车确认，输入Z Z: 49.231 按回车键确认，输入仪器高1.53按回车键确定则完成测站点的设置。 照准后视点K2 输入后视点K2坐标 X: 352464.545 按回车键确认，输入Y Y: 524171.798按回车键确认，输入Z
532nm低噪声激光器-200mW------------------------------------------------- 注: (1):壳体温度 -------------------------------------------------------------------1---------------------------------------------------------------------- 上海熙隆光电科技有限公司上海市闵行莘庄工业开发区申旺路518号东南2楼邮编:201108
光学参数与特性-------------------------------------------------------------- 注: (2): 激光二极管 -------------------------------------------------------------------2---------------------------------------------------------------------- 上海熙隆光电科技有限公司上海市闵行莘庄工业开发区申旺路518号东南2楼邮编:201108
产品型号--------------------------------------------------------------- -------------------------------------------------------------------3---------------------------------------------------------------------- 上海熙隆光电科技有限公司上海市闵行莘庄工业开发区申旺路518号东南2楼邮编:201108
用全站仪进行工程施工放样 第一章 TOPCON GTS-312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观
图 1 ： GTS-312 全站仪外观及各部件名称 2、面板上按键功能 ——进入坐标测量模式键。 ◢ ——进入距离测量模式键。 ANG ——进入角度测量模式键。 MENU ——进入主菜单测量模式键。 ESC ——用于中断正在进行的操作，退回到上一级菜单。 POWER ——电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。 3、显示屏上显示符号的含义 V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N ——北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H 。 二、角度测量模式 功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
三、距离测量模式 功能：先按◢ 键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置 四、坐标测量模式 功能：按进入，可进行坐标（N，E ，H）、水平角、竖直角、斜距
测量及 PSM 、 PPM 、距离单位等设置。 五、主菜单模式 功能：按 MENU 进入，可进行数据采集、坐标放样、程序执行、内存管理、参数设置等。 1、 MEMORY MGR.( 存储管理 )
可调焦绿光激光器能较大幅度的提高工作效率。 波长：532nm 635nm 650nm（可定制） 管芯功率：0~200mw（按要求定制） 工作电流：0~2000mA（可定制） 工作电压：5V 12V 24V 36V 外形尺寸：Φ16×55mm Φ16×80mm Φ22×85mm Φ26×110mm（可选择） 光束发散度：0.3～1.5mrad 出光张角：10 o～135o 光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m； 直线度：≤1.0mm ＠3.0m 光学透镜：光学镀膜玻璃或塑胶透镜 工作温度：－10～75℃ 储存温度：－40～85℃ 工作介质：半导体 等级：Ⅲb 可选配：专用支架、电源 智能多参数检测报警仪、一氧化碳检测仪、煤矿专用一氧化碳测定器、矿用便携式一氧化碳检测报警仪 相关产品：测定器、报警器、氧气报警器、氧气测定器、一氧化碳报警器、煤矿测定器、煤矿报警器、悬挂式激光指向仪、防爆激光指向仪、本安型激光指向仪、隧道用激光指向仪、矿井激光指向仪、绿光激光指向仪、红光激光指向仪、800米指向仪、1000米指向仪、1300米指向仪、1500米指向仪、直流指向仪、交流指向仪。 产品特点：CTH1000煤矿用一氧化碳测定器是一种采用进口电化学传感器和单片机微处理器系统的新型全数字式气体检测仪器，无需打开机壳便可进行校准标定。具有声光报警、零点跟踪，整机功耗低、精度高、寿命长、外形美观、便于携带。 用途及适用范围：本仪器广泛适用于煤矿井下存在易燃易爆可燃性气体混合物的工作环境中连续监测一氧化碳气体的浓度，并在达到设定浓度时进行声光报警。 防爆型式：矿用本质安全型：防爆标志ExibI mb 主要技术指标（CTH1000煤矿用一氧化碳测定器） 1、测量范围：（0～1000）×10-6； 2、基本误差： 仪器的基本误差应符合表1的规定。
南方全站仪的放样的具体操作步骤： 1、南方全站仪在测站点上安置仪器，对中、整平。 2、按电源键开机。屏幕显示垂直角过零。 3、转动望远镜，屏幕显示V，HR，进入角度测量界面。 4、按南方全站仪S.O键，进入放样程序，屏幕提示：选择一个文件。 5、按F3选择跳过，屏幕进入坐标放样1/2菜单。 6、按F1选择输入测站点，屏幕显示测站点。 7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。 8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。每输完一个坐标后按F4回车确认输入。重复此项操作依次输入N,E,Z的坐标值。当输入完Z数据并回车后，屏幕显示输入仪器高。 9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。 10、按F2输入后视点，屏幕显示后视点界面。 11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。 12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。此时，松开水平和垂直制动螺旋，转动仪器，瞄准后视点。（当南方全站仪测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更。） 13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。 14、按F3输入放样点，屏幕显示放样点。 15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。分别输入放样点的N,E,Z坐标（方法同第8步）。输入完毕后按F4回车,屏幕显示输入棱镜高度。 16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。 17、按F4继续，屏幕显示角度差调为零。 18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。
