《烧结空心砖和空心砌块》标准
作者：来源：时间：2007-4-20 14:05:29 点击：1859次
《烧结空心砖
和空心砌块》标准
前言：
本标准在GB13545-1992《烧结空心砖和空心砌块》标准的基础上，对规格尺寸、尺寸偏差、强度级别、密度级别、孔洞及其结构、吸水率、抗风化性能评定方法等指标进行了修订，使标准技术指标、试验方法更趋合理、完善。
本标准的附录A为标准的规范性附录。
本标准由国家建筑材料工业局提出。
本标准由国家建筑材料工业局西安墙体材料研究设计
院归口。
本标准起草单位：国家建筑材料工业局西安墙体材料研究设计院
本标准主要起草人：程相伟
本标准所代替标准的历次版本发布情况为：
——GB13545-92
烧结空心砖和空心砌块
范围
本标准规定了烧结空心砖和空心砌块的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输等。
本标准适用于以粘土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成主要用于建筑物非承重部位的空心砖和空心砌块（以下简称砖和砌块）。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2542砌墙砖试验方法
JC/T466砌墙砖检验规则
JC/T790砖和砌块名词术语
术语和定义
本标准采用JC/T790和JC/T466的术语和定义。
分类
4.1分类
按主要原料分为粘土砖和砌块(N)、页岩砖和砌块(Y)、煤矸石砖和砌块(M)、粉煤灰砖和砌块(F)。
4.2规格
砖和砌块的外型为直角六面体，其长度、宽度、高度尺寸应符合下列要求：
390，290，190，140，90（mm）；
240，180（175），115（mm）。
其它规格尺寸由供需双方协商确定。
4.3等级
4.3.1根据密度分为800、900、1000三个密度级别。
4.3.2根据抗压强度分为MU10、MU7.5、MU
5.0、MU3.5、MU2.5五个强度级别。
4.3.3密度、强度和抗风化性能合格的砖和砌块，根据尺
寸偏差、外观质量、孔洞及其结构、泛霜、石灰爆裂、吸水率分为优等品（A）、一等品（B）和合格品（C）三个质量等级。
4.4产品标记
砖和砌块的产品标记按产品名称、品种、密度级别、规格、强度级别、质量等级和标准编号顺序编写。
示例1：规格尺寸290mm×190mm×90mm、密度800级、强度级别MU7.5、优等品的页岩空心砖，其标记为：烧结空心砖Y 800（290×190×90）7.5A GB13545
示例2：规格尺寸290mm×290mm×190mm、密度1000级、强度等级MU2.5、一等品的粘土空心砌块，其标记为：烧结空心砌块N 1000（290×290×190） 2.5B GB13545
技术要求
5.1尺寸允许偏差
尺寸允许偏差应符合表1的规定。
5.2 外观质量
砖和砌块的外观质量应符合表2的规定。
表 2 外观质量单
5.3 强度
强度应符合表3的规定。
表 3 强度级别
5.4 密度级别
密度级别应符合表4的规定。
表 4 密度级别单位为千
5.5 孔洞及其结构
孔洞率和孔洞排数应符合表5的规定。
5.6 泛霜
每块砖和砌块应符合下列规定：
优等品：无泛霜
一等品：不允许出现中等泛霜
合格品：不允许出现严重泛霜5.7 石灰爆裂
每组砖和砌块应符合下列规定：
优等品：不允许出现最大破坏尺寸大于2mm的爆裂区域。
一等品：
a. 最大破坏尺寸大于2mm且小于等于10mm的爆裂区域，每组砖和砌块不得多于15处。
b. 不允许出现最大破坏尺寸大于10mm的爆裂区域。
合格品：
a. 最大破坏尺寸大于2mm且小于等于15mm的爆裂区域，每组砖和砌块不得多于15处。其中大于10mm的不得多于7块。
b. 不允许出现最大破坏尺寸大于15mm的爆裂区域。
5.8 吸水率
每组砖和砌块的吸水率平均值应符合下列规定：
表 6 吸水率单位为
5.9 抗风化性能
5.9.1 风化区的划分见附录A。
5.9.2 严重风化区中的1、2、3、4、5地区的砖和砌块必须进行冻融试验，其它地区砖和砌块的抗风化性能符合表7规定时
可不做冻融试验，否则必须进行冻融试验。
5.9.3 冻融试验后，每块砖或砌块不允许出现裂纹、分层、掉皮、缺棱掉角等冻坏现象。
5.10 产品不允许有欠火砖、酥砖。
试验方法
6.1 尺寸偏差
检验样品数为20块，其方法按GB/T2542规定进行。其中每一尺寸测量不足0.5mm按0.5mm计。每一方向尺寸以两个测量值的算术平均值表示。精确至0.1。
样本平均偏差是20块试样同一方向20个尺寸的算术平均值减去其公称尺寸的差值，样本极差是抽检的20块试样中同一方向40个测量尺寸中最大测量值与最小测量值之差值。精确至0.1。
6.2 外观质量
检验按GB/T2542规定进行。
6.3 强度
6.3.1 强度变异系数、标准差
强度试验按GB/T2542规定进行。其中试样数量为10块，加荷速度为（1～2）kN/s。试验后按式（1）、式（2）分别计算出强度变异系数δ、标准差s。
s
δ= (1)
f
1 10
s = ∑（f i –f）
2 (2)
√ 9 i=1
式中：
δ——砖和砌块强度变异系数，精确至0.01
s ——10块试样的抗压强度标准差，单位为兆帕（MPa），精确至0.01；
f ——10块试样的抗压强度平均值，单位为兆帕（MPa），精确至0.1；
f i——单块试样抗压强度测定值，单位为兆帕（MPa），精确至0.01。
6.3.2 结果计算与评定
6.3.2.1 平均值—标准值方法评定
强度变异系数δ≤0.21时，按表3中抗压强度平均值f、强度标准值f k评定砖和砌块的强度级别。
样本量n=10时的强度标准值按式（3）计算。
f k = f -
1.8s (3)
式中：
f k——强度标准值，单位为兆帕（MPa），精确至0.1。
6.3.2.2 平均值—最小值方法评定
强度变异系数δ＞0.21时，按表3中抗压强度平均值f、单块最小抗压强度值f min评定砖和砌块的强度级别，单块最小抗压强度值精确至0.1 MPa。
6.4 密度、泛霜和石灰爆裂
密度、泛霜和石灰爆裂试验按GB/T2542规定进行。
6.5 吸水率和饱和系数
吸水率和饱和系数按GB/T2542规定进行，吸水率以5块试样的3小时沸煮吸水率的算术平均值表示，饱和系数以5块试样的算术平均值表示。
6.6 孔洞及其结构
孔洞及其结构取5块试样，试验方法按GB/T2542规定进行。
6.7 冻融试验
试样数量为5块，其方法按GB/T2542规定进行。结果评定以单块试样的外观破坏现象表示。
检验规则
7.1 检验分类
产品检验分出厂检验和型式检验。
7.1.1 出厂检验
产品出厂必须进行出厂检验。出厂检验项目包括尺寸偏差、外观质量和强度级别和密度级别。产品经出厂检验合格后方可出厂。
7.1.2 型式检验
型式检验项目包括本标准技术要求的全部项目。有下列之一情况者，应进行型式检验。
a. 新厂生产试制定型检验；
b. 正式生产后，原材料、工艺等发生较大的改变，可能影响产品性能时；
c. 正常生产时，每半年进行一次；
d. 出厂检验结果与上次型式检验结果有较大差异时；
e.国家质量监督机构提出进行型式检验时。
7.2 批量
检验批的构成原则和批量大小按JC/T466规定。3.5万～15万块为一批，不足3.5万块按一批计。
7.3 抽样
7.3.1 外观质量检验的试样采用随机抽样法，在每一检验批的产品堆垛中抽取。
7.3.2 其它检验项目的样品用随机抽样法从外观质量检验后
的样品中抽取。
7.3.3 抽样数量按表8进行
表8 抽样数量单位
7.4 判定规则
7.4.1 尺寸偏差
尺寸偏差应符合表1相应等级规定。否则，判不合格。7.4.2 外观质量
外观质量采用JC/T466二次抽样方案，根据表2规定的质量指标，检查出其中不合格品数d1，按下列规则判定：
d1≤7时，外观质量合格；
d1≥11时，外观质量不合格；
d1＞7，且d1＜11时，需再次从该产品中抽样50块进行检验，检查出不合格品数d2，按下列规则判定：
（d1+d2）≤18时，外观质量合格；
（d1+d2）≥19时，外观质量不合格。
7.4.3 强度和密度
强度和密度的试验结果应分别符合表3和表4的规定。否则，判不合格。
7.4.4 孔洞及其结构
孔洞及其结构应符合表5相应等级的规定。否则，判不合格。
7.4.5 泛霜和石灰爆裂
泛霜和石灰爆裂结果应分别符合5.6和5.7相应等级的规定。否则，判不合格。
7.4.6 吸水率
吸水率试验结果应符合5.8相应等级的规定。否则，判不合格。
7.4.7 抗风化性能
抗风化性能应符合5.9规定。否则，判不合格。
7.4.8 总判定
7.4.8.1 出厂检验质量等级的判定
按出厂检验项目和在时效范围内最近一次型式检验中的孔洞及其结构、石灰爆裂、泛霜、抗风化性能等项目中最低质量等级进行判定。其中有一项不合格，则判为不合格。
7.4.8.2 型式检验质量等级的判定
强度、密度和抗风化性能合格，按尺寸偏差、外观质量、孔洞及其结构、石灰爆裂、泛霜检验中最低质量等级判定。其中有一项不合格，则判该批产品质量不合格。
7.4.8.3 外观检验的样本中有欠火砖、酥砖则判该批产品不合
格。
标志、包装、运输和贮存
8.1 标志
产品出厂时，必须提供产品质量合格证。产品质量合格证主要内容包括：生产厂名、产品标记、批量及编号、证书编号、本批产品实测技术性能和生产日期等，并由检验员和单位签章。
8.2 包装
根据用户需求按品种、强度、质量等级、颜色分别包装，包装应牢固，保证运输时不会摇晃碰坏。
8.3 运输
产品装卸时要轻拿轻放，避免碰撞摔打。
8.4 贮存
产品应按品种、强度级别、质量等级分别整齐堆放，不得混杂。
（规范性附录）
风化区的划分
A.1 风化区用风化指数进行划分。
A.2 风化指数是指日气温从正温降至负温或负温升至正温的每年平均天数与每年从霜冻之日起至消失霜冻之日止这一期
.
间降雨总量（以mm计）的平均值的乘积。
A.3 风化指数大于等于12700为严重风化区，风化指数小于12700为非严重风化区。全国风化区划分见表A.1。
A.4 各地如有可靠数据，也可按计算的风化指数划分本地区的风化区。
《烧结空心砖
和空心砌块》标准
前言：
本标准在GB13545-1992《烧结空心砖和空心砌块》标准的基础上，对规格尺寸、尺寸偏差、强度级别、密度级别、孔洞及其结构、吸水率、抗风化性能评定方法等指标进行了修订，使标准技术指标、试验方法更趋合理、完善。
本标准的附录A为标准的规范性附录。
本标准由国家建筑材料工业局提出。
本标准由国家建筑材料工业局西安墙体材料研究设计
院归口。
本标准起草单位：国家建筑材料工业局西安墙体材料研究设计院
本标准主要起草人：程相伟
本标准所代替标准的历次版本发布情况为：
——GB13545-92
烧结空心砖和空心砌块
范围
本标准规定了烧结空心砖和空心砌块的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输等。
本标准适用于以粘土、页岩、煤矸石、粉煤灰为主要原料，
经焙烧而成主要用于建筑物非承重部位的空心砖和空心砌块（以下简称砖和砌块）。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2542砌墙砖试验方法
JC/T466砌墙砖检验规则
JC/T790砖和砌块名词术语
术语和定义
本标准采用JC/T790和JC/T466的术语和定义。
分类
4.1分类
按主要原料分为粘土砖和砌块(N)、页岩砖和砌块(Y)、煤矸石砖和砌块(M)、粉煤灰砖和砌块(F)。
4.2规格
砖和砌块的外型为直角六面体，其长度、宽度、高度尺寸应符合下列要求：
390，290，190，140，90（mm）；
240，180（175），115（mm）。
其它规格尺寸由供需双方协商确定。
4.3等级
4.3.1根据密度分为800、900、1000三个密度级别。
4.3.2根据抗压强度分为MU10、MU7.5、MU
5.0、MU3.5、MU2.5五个强度级别。
4.3.3密度、强度和抗风化性能合格的砖和砌块，根据尺寸偏差、外观质量、孔洞及其结构、泛霜、石灰爆裂、吸水率分为优等品（A）、一等品（B）和合格品（C）三个质量等级。
4.4产品标记
砖和砌块的产品标记按产品名称、品种、密度级别、规格、强度级别、质量等级和标准编号顺序编写。
示例1：规格尺寸290mm×190mm×90mm、密度800级、强度级别MU7.5、优等品的页岩空心砖，其标记为：烧结空心砖Y 800（290×190×90）7.5A GB13545
示例2：规格尺寸290mm×290mm×190mm、密度1000级、强度等级MU2.5、一等品的粘土空心砌块，其标记为：烧结空心砌块N 1000（290×290×190） 2.5B GB13545
技术要求
5.1尺寸允许偏差
尺寸允许偏差应符合表1的规定。
5.2 外观质量
砖和砌块的外观质量应符合表2的规定。
表 2 外观质量单
5.3 强度
强度应符合表3的规定。
表 3 强度级别
5.4 密度级别
密度级别应符合表4的规定。
表 4 密度级别单位为千
5.5 孔洞及其结构
孔洞率和孔洞排数应符合表5的规定。
5.6 泛霜
每块砖和砌块应符合下列规定：
优等品：无泛霜
一等品：不允许出现中等泛霜
合格品：不允许出现严重泛霜5.7 石灰爆裂
每组砖和砌块应符合下列规定：
优等品：不允许出现最大破坏尺寸大于2mm的爆裂区域。
一等品：
a. 最大破坏尺寸大于2mm且小于等于10mm的爆裂区域，每组砖和砌块不得多于15处。
b. 不允许出现最大破坏尺寸大于10mm的爆裂区域。
合格品：
a. 最大破坏尺寸大于2mm且小于等于15mm的爆裂区域，每组砖和砌块不得多于15处。其中大于10mm的不得多于7块。
b. 不允许出现最大破坏尺寸大于15mm的爆裂区域。
5.8 吸水率
每组砖和砌块的吸水率平均值应符合下列规定：
表 6 吸水率单位为
5.9 抗风化性能
5.9.1 风化区的划分见附录A。
5.9.2 严重风化区中的1、2、3、4、5地区的砖和砌块必须进行冻融试验，其它地区砖和砌块的抗风化性能符合表7规定时可不做冻融试验，否则必须进行冻融试验。
5.9.3 冻融试验后，每块砖或砌块不允许出现裂纹、分层、掉皮、缺棱掉角等冻坏现象。
5.10 产品不允许有欠火砖、酥砖。
试验方法
6.1 尺寸偏差
检验样品数为20块，其方法按GB/T2542规定进行。其中每一尺寸测量不足0.5mm按0.5mm计。每一方向尺寸以两个测量值的算术平均值表示。精确至0.1。
样本平均偏差是20块试样同一方向20个尺寸的算术平均值减去其公称尺寸的差值，样本极差是抽检的20块试样中同一方向40个测量尺寸中最大测量值与最小测量值之差值。精确至0.1。
6.2 外观质量
检验按GB/T2542规定进行。
6.3 强度
6.3.1 强度变异系数、标准差
强度试验按GB/T2542规定进行。其中试样数量为10块，加荷速度为（1～2）kN/s。试验后按式（1）、式（2）分别计算出强度变异系数δ、标准差s。
s
δ= (1)
f
1 10
s = ∑（f i –f）
2 (2)
√ 9 i=1
式中：
δ——砖和砌块强度变异系数，精确至0.01
s ——10块试样的抗压强度标准差，单位为兆帕（MPa），精确至0.01；
f ——10块试样的抗压强度平均值，单位为兆帕（MPa），精确至0.1；
f i——单块试样抗压强度测定值，单位为兆帕（MPa），精确至0.01。
6.3.2 结果计算与评定
6.3.2.1 平均值—标准值方法评定
强度变异系数δ≤0.21时，按表3中抗压强度平均值f、强度标准值f k评定砖和砌块的强度级别。
样本量n=10时的强度标准值按式（3）计算。
f k = f -
1.8s (3)
式中：
f k——强度标准值，单位为兆帕（MPa），精确至0.1。
6.3.2.2 平均值—最小值方法评定
强度变异系数δ＞0.21时，按表3中抗压强度平均值f、单块最小抗压强度值f min评定砖
和砌块的强度级别，单块最小抗压强度值精确至0.1 MPa。
6.4 密度、泛霜和石灰爆裂
密度、泛霜和石灰爆裂试验按GB/T2542规定进行。
6.5 吸水率和饱和系数
吸水率和饱和系数按GB/T2542规定进行，吸水率以5块试样的3小时沸煮吸水率的算术平均值表示，饱和系数以5块试样的算术平均值表示。
6.6 孔洞及其结构
孔洞及其结构取5块试样，试验方法按GB/T2542规定进行。
6.7 冻融试验
试样数量为5块，其方法按GB/T2542规定进行。结果评定以单块试样的外观破坏现象表示。
检验规则
7.1 检验分类
产品检验分出厂检验和型式检验。
7.1.1 出厂检验
产品出厂必须进行出厂检验。出厂检验项目包括尺寸偏差、外观质量和强度级别和密度级别。产品经出厂检验合格后方可出厂。
7.1.2 型式检验
型式检验项目包括本标准技术要求的全部项目。有下列之一情况者，应进行型式检验。
a. 新厂生产试制定型检验；
b. 正式生产后，原材料、工艺等发生较大的改变，可能影响产品性能时；
c. 正常生产时，每半年进行一次；
d. 出厂检验结果与上次型式检验结果有较大差异时；
e.国家质量监督机构提出进行型式检验时。
7.2 批量
检验批的构成原则和批量大小按JC/T466规定。3.5万～15万块为一批，不足3.5万块按一批计。
7.3 抽样
7.3.1 外观质量检验的试样采用随机抽样法，在每一检验批的产品堆垛中抽取。
7.3.2 其它检验项目的样品用随机抽样法从外观质量检验后的样品中抽取。
7.3.3 抽样数量按表8进行
表8 抽样数量单位
7.4 判定规则
7.4.1 尺寸偏差
尺寸偏差应符合表1相应等级规定。否则，判不合格。7.4.2 外观质量
外观质量采用JC/T466二次抽样方案，根据表2规定的质量指标，检查出其中不合格品数d1，按下列规则判定：
d1≤7时，外观质量合格；
d1≥11时，外观质量不合格；
d1＞7，且d1＜11时，需再次从该产品中抽样50块进行检验，检查出不合格品数d2，按下列规则判定：
（d1+d2）≤18时，外观质量合格；
（d1+d2）≥19时，外观质量不合格。
7.4.3 强度和密度
强度和密度的试验结果应分别符合表3和表4的规定。否则，判不合格。
7.4.4 孔洞及其结构
孔洞及其结构应符合表5相应等级的规定。否则，判不合格。
7.4.5 泛霜和石灰爆裂
泛霜和石灰爆裂结果应分别符合5.6和5.7相应等级的规定。否则，判不合格。
7.4.6 吸水率
吸水率试验结果应符合5.8相应等级的规定。否则，判不合格。
7.4.7 抗风化性能
抗风化性能应符合5.9规定。否则，判不合格。
7.4.8 总判定
7.4.8.1 出厂检验质量等级的判定
按出厂检验项目和在时效范围内最近一次型式检验中的孔洞及其结构、石灰爆裂、泛霜、抗风化性能等项目中最低质量等级进行判定。其中有一项不合格，则判为不合格。
7.4.8.2 型式检验质量等级的判定
强度、密度和抗风化性能合格，按尺寸偏差、外观质量、孔洞及其结构、石灰爆裂、泛霜检验中最低质量等级判定。其中有一项不合格，则判该批产品质量不合格。
7.4.8.3 外观检验的样本中有欠火砖、酥砖则判该批产品不合格。
烧结多孔砖墙体砌筑要 求 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
烧结多孔砖墙体砌筑要求1．空心砖墙填充砌体施工前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。? 2．根据楼层前期主要控制线弹出楼层砖墙线，并标出门窗洞口位置。??? 3．根据标高控制线及窗台、窗顶标高，立皮数杆，皮数杆线标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，并经复核。? 4．根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。? 5．基层清理：在砌筑砖体前应对墙基层进行清理，将楼层上的浮浆、灰尘清扫冲洗干净，并浇水使基层湿润。? 6．外墙第一皮砖撂底时，横墙应排丁砖，梁及梁垫的下面一皮砖、窗台等阶台水平面上一皮砖应用丁砖砌筑。? 7．挂线：砌筑100mm墙时可采用单面挂线；砌筑200mm墙时，必须双面挂线。? 8．砖体砌筑必须内外搭砌，上下错缝，灰缝平直，砂浆饱满，并随手将挤出的砂浆刮去。并且每砌两皮砖应采用原浆勾缝，勾缝深度不大于4mm，勾缝通过对砖的挤揉使砂浆进入砖竖缝内，并使砂浆粘结饱满，增加砖体间的粘结能力。操作时要经常进行自检，如有偏差，应随时纠正，严禁事后采用撞砖纠正。? 9．砂浆硬化后应对墙面进行养护，养护时间不小于24小时。? 10．砖缝宽度：墙体砌筑灰缝应横平竖直。水平灰缝厚度为8～12mm，确保灰缝砂浆粘结饱满度达80%以上。竖向灰缝宽度应控制在8～12mm，在水平铺灰时，竖缝要添灰堵实，不产生透缝现象。?
安徽青年电子商务产业园办公楼 空心砖砌体工程专项 施工方案 编制单位：浙江福田建筑装饰有限公司 编制日期：二0—三年三月十日 一、编制依据 1、《建筑工程施工质量验收统一标准》 (GB 50300-2001)
2、《建筑装饰装修工程质量验收规范》(GB 50210-2001) 3、《工程测量规范及条文说明宅装饰装修工程施工规范》(GB 50327—2001) 5、《砌体工程施工质》(GB 50026-93) 4、《住量验收规范》(GB 50203-2002) 6、《建筑安装分项工程施工工艺标准》 (DBJ/T 01 —26—2003 7、本工程施工组织设计 8、本工程施工图纸 二、工程概况： 2 2 安徽青网电商园工程楼建筑面积51157m。建筑占地面积6868m，地上九层。拟建于安徽合肥。本工程砌体结构采用空心砌块，规格为XXXXXXXXXXXXXXX。 结构抗震等级为：四级 三、施工准备 1、材料 1、本工程采用390*190*190 mm (厚)和190*190*120mm (厚)两种砼空心砖, 检查其强度、外观质量、含水率级别、抗渗性、抗冻性等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。 2、水泥：使用425号普通硅酸盐水泥，有出厂证明、复试报告。 3、砂：使用中砂，过5mm孔径筛子，砂的含泥量不超过5%并不含草根等杂物' 4、水：用自来水。 5、其它材料：拉结钢筋、钢筋锚固剂、预埋件、木砖等，提前做好防腐处理。 2 、机具设备 1、机械：搅拌机、翻斗车、磅秤、提升架。 2、工具：砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、托线板、线坠、水平 尺、小白线、大铲、瓦刀、工具、靠尺等。 3、作业条件 1、主体结构施工完毕，并经各单位验收合格。 2、弹出轴线、墙边线、门窗洞口线、植筋位置线、构造柱位置线，经复核，办理预检
烧结空心砖 烧结空心砖简称多孔砖,是指以页岩,煤矸石或粉煤灰为主要原料,经焙烧而成的具有竖向孔 洞(孔洞率不小于25%,孔的尺寸小而数量多)的砖.其外形尺寸,长度为290,240,190mm,宽度为240, 190,180,175,140,115mm,高度为90mm.型号有KM1,KP1和KP2三种 P 型多孔砖一般是指KP1，它的尺寸接近原来的标准砖，现在还在广泛的应用。 M 型多孔砖的特点是:由主砖及少量配砖构成砌墙不砍砖基本墙厚为190mm，墙厚可根据结构抗震和热工要求按半模级差变化这无疑在节省墙体材料上比实心砖和P 型多孔砖更加合理其缺点是给施工带来不便。 目前是两种砖并存。 烧结多孔砖主要用于承重部位,其强度等级划分为MU30,MU25,MU20,MU15和MU 多孔砖 是指以粘土、页岩、粉煤灰为主要原料，经成型、焙烧而成的多孔砖，孔洞率不小于15% ~30%，孔型为圆孔或非圆孔，孔的尺寸小而数量多，主要适用于沉重墙体。 多孔砖主要适用于砖混结构的承重部位。 1.产品特点：该产品是以水泥为胶结材料，与砂、石(轻集料)等经加水搅拌、成型和养护 而制成的一种具有多排小孔的混凝土制品；是继普通与轻集料混凝土小型空心砌块之后又一个墙体材料新品种。产品具有生产能耗低、节土利废、施工方便和体轻、强度高、保温效果好、耐久、收缩变形小、外观规整等特点，是一种替代烧结粘土砖的理想材料。 2.适用范围：该产品兼具粘土砖和砼小砌块的特点，外形特征属于烧结多孔砖，材料与砼小砌块类同，符合砖砌体施工习惯，各项物理、力学和砌体性能均可具备烧结粘土砖的条件。其使用范围、设计方法、施工和工程验收等可参照现行砌体标准，可直接替代烧结粘土砖用于各类承重、保温承重和框架填充等不同建筑墙体结构中，具有广泛的推广应用前景。该产品的应用，将有助于减少和杜绝烧结粘土砖的生产使用，对于改善环境，保护土地资源和推进墙体材料革新与建筑节能，以及“禁实”工作的深入开展具有十分重要的社会和经济意义。 3.产品主要规格、技术性能：(1). 产品规格尺寸：产品主规格尺寸：240㎜×115㎜×90㎜；砌筑时可配合使用半砖(120㎜×115㎜×90㎜)、七分砖(180㎜×115㎜×90㎜)或与主规格尺寸相同的实心砖等； (2). 产品强度等级：MU30、MU25、MU20、MU15、MU10、MU7.5、MU5.0、MU3.5； 烧结空心砖: 是一种烧结空心砖，由两两相对的顶面、大面及条面组成直角六面体，在烧结空心砖的中部开设有至少两个均匀排列的条孔，条孔之间由肋相隔，条孔与大面、条面平行，其间为外壁，条孔的两开口分别位于两顶面上，在所述的条孔与条面之间分别开设有若干孔径较小的边排孔，边排孔与其相邻的边
新泉花园六期 施工单位：江苏苏阳建设有限公司 编制人：袁超审核人：吴建新 编制时间：2017年5月5日
目录 一、编制依据 (3) 二、工程概况 (3) 三、施工图纸设计要求………………………………………………….4. 四、施工准备 (7) 五、施工部署及施工方法 (9) 六、质量要求及保证措施 (15) 七、成品保护 (23) 八、砌体裂质量通病防治措施 (23) 九、安全施工管理 (25) 十、文明施工管理 (26)
一、编制依据： 1、施工组织设计及住宅工程施工图纸 2、《砌体工程施工质量验收规范》GB50203-2011 3、《建筑工程施工质量验收统一标准》GB50300-2012 4、《砌体填充墙结构构造》（12G614-1） 5、《混凝土结构工程施工质量验收规范》GB50204-2015 二、工程概况： 工程地址临泉县工业园区，本工程共27栋单体建筑，总建筑面积为161178平方米。 建设单位：临泉县重点工程建设管理局； 设计单位：海南罗顿建筑设计有限公司； 监理单位：安徽国汉建设监理咨询有限公司。 三、施工图纸设计要求 1、材料要求 填充墙在标高±0.000米以下采用MU10煤矸石实心砖;±0.000以上：外墙为煤矸石烧结多孔砖，内墙采用煤矸岩烧结多孔砖，强度均需“MU5.0，容重≤10kN/m3；? 填充墙砂浆强度等级：±0.000以下为M5.0水泥砂浆，±0.000以上为M5.0混合砂浆砌筑； 混凝土墙、柱边门、窗垛小于240mm以下及窗间墙小于360时须采用钢筋混凝土浇筑，配纵筋4…10，箍筋 6@200。
（4）填充墙厚度为：100mm、200mm。 （5）构造柱、过梁、圈梁、压顶采用C25混凝土。 2、结构要求 2.1填充墙与框架或剪力墙的拉结当剪力墙洞口采用煤矸石空心砖时，拉筋与主体结构的拉接作法参见《砌体填充墙结构构造》（12G614-1）第8、9页，后砌填充墙与抗震墙.构造柱之间沿柱全高每隔500mm~600mm 设2A6拉筋，拉筋从结构板面500mm高度起按间距500mm，2φ6设置，拉结筋深入墙体≥100mm，拉筋采用植筋与结构混凝土拉结,拉结筋沿墙通长布置。 2.2凡后砌隔墙顶部应用斜砖砌实并与顶板或梁顶紧。当填充墙高度大于4m时，在墙中部与框架柱连结的水平腰梁。水平系梁宽度同墙厚，梁高180MM，墙长度大于层高的2倍时，应于墙中设置钢筋混凝土构造柱GZ1。填充墙顶部与梁、板要有拉接。 2.3当框架梁或次梁不能代替过梁时，在各层门窗上坪加过梁一道，荷载等级取1级，当过梁的宽度同标准图不一致时，照填充墙的宽度做。 2.4凡填充墙内有暗设的配电箱或消火栓时，其洞口上均应增设相应跨度的1级荷载过梁，当洞口两侧填充墙宽度≤200时，填充墙采用C25混凝土补齐。 2.5门窗过梁：墙砌体上门窗洞口应设置钢筋混凝土过梁（见附表）；当洞口上方有承重梁通过，且该梁底标高与门窗洞顶距离过近，放不下过梁时，可直接在梁下挂板。
济宁高新创意SOHO一期二标段工程 施工单位：山东宁建建设集团有限公司 编制人：颜承华审核人： 编制时间：2014年4月5日
目录 一、编制依据 (3) 二、工程概况 (3) 三、施工图纸设计要求………………………………………………….4. 四、施工准备 (7) 五、施工部署及施工方法 (9) 六、质量要求及保证措施 (15) 七、成品保护 (23) 八、砌体裂质量通病防治措施 (23) 九、安全施工管理 (25) 十、文明施工管理 (26)
一、编制依据： 1、施工组织设计及住宅工程施工图纸 2、《砌体工程施工质量验收规范》GB50203-2011 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《框架轻质填充墙构造图集》 5、《混凝土结构工程施工质量验收规范》GB50204-2011 二、工程概况： 工程地址位于济宁高新区荣昌路以西，嘉达路以北。包括6#楼、7#楼、8#楼、9#楼及地下车库，总建筑面积为100767.74平方米。建设单位：济宁高新经达资产管理有限公司；设计单位：济宁市建筑设计研究院；监理单位：山东省齐鲁城市建设管理有限公司。 6#、9#楼建筑总面积均为19850.4平方米，其中地下室面积为1364.9平方米，地上面积为18485.5平方米，单层面积为682.5平方米；地下二层，地上30层，建筑高度90.3m。地下二层，层高2.8m，地面标高-5.7m;地下一层，层高2.9m，地面标高-9m;；地上1~30层为标准层，层高3m；机房高5m，机房屋面标高95m。 7#楼建筑总面积13953.1平方米，其中地下室面积为1035.2平方米，地上面积为12917.9平方米，单层面积为503.1平方米；地下二层，地上28层，建筑高度84.3m。地下二层，层高2.8m，地面标高-5.7m;地下一层层高2.9m；地上1~28层为标准层，层高3m；机房高5m，机房屋面标高89m。 8#楼建筑总面积20604.8平方米，其中地下室面积为1574平方米，地上面积为19030.8平方米，单层面积为735.4平方米；地下二层，地上26层，建筑高度78.3m。地下二层，层高2.8m，地面标高-5.7m；地下一层层
16 烧结空心砖砌筑工艺标准 16.1 适用范围 本标准规定了空心砖砌筑填充墙施工要求、方法和质量标准等，适用于工业与民用建筑工程采用空心砖砌筑填充墙砌体工程。 16.2 编制依据的标准、规范 GB50300—2001 《建筑工程施工质量验收统一标准》 GB50203—2002 《砌体工程施工质量验收规范》 GB13545—92 《烧结空心砖和空心砌块》 16.3 术语和符号 1 烧结空心砖（fired hollow brick）：由黏土、页岩、煤矸石为主要原料，经过焙烧而成的空心且主要用于非承重部位的外形尺寸符合规定的砖。 2 MU 表示砌筑块材的强度等级。 3 M 表示砌筑砂浆的强度等级。 4 Mb 表示混凝土砌块砌筑砂浆的强度等级。 16.4 施工准备 16.4.1 技术准备 1 空心砖墙填充砌体施工前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
2 根据设计图纸及规范要求，确定填充墙体构造柱位置及墙梁标高尺寸。 3 使用经过校验合格的监视和测量工具。 4 填充墙砌体施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底。 5 制定该分项工程的质量目标，检查验收制度等保证工程质量的措施。 16.4.2 材料准备 1 空心砖：品种、规格、强度等级必须符合图纸设计要求。规格尺寸应一致，质量等级应符合标准要求。进场时，应有出厂合格证。 2 水泥：宜采用32.5级普通硅酸盐水泥、复合硅酸盐水泥或矿渣硅酸盐水泥，应有出厂质量证明。水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并应按试验结果使用。不同品种的水泥，不得混合使用。 3 砂： 1）宜用中砂，过5mm孔径筛子，并不应含有杂物。 2）砂含泥量，对水泥砂浆和强度等级≥M5的水泥混合砂浆，不应超过5%；对强度等级＜M5的水泥混合砂浆，不应超过10%。 3）人工砂、山砂及特细砂，应经试配能满足砌筑砂浆技术条件要求。 4 掺合料：选用石灰膏粉煤灰、磨细生石灰粉等。 1）水泥混合浆，不得采用脱水硬化的石灰膏和消石灰，生石灰熟化时不得少于7d。 2）掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。 5 水：拌制砂浆用水，水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定。 6 其他材料：
非承重烧结页岩空心砖是指以页岩、煤矸石、粉煤灰为主要原料经高温烧结而成其孔洞为45%以上、用于非承重部位的墙砖砌筑。这种产品集结构、保温、防护与一体，施工简便，并具有良好的经济性，同时强度高（≥M U 3.5）、重量轻（≤8 0 0 k g/m 3）、吸水率低（≤1 8％）、线膨胀系数低（≤1‰）、粘结性能强、抗裂性强、墙面不易开裂及脱落、放射性发挥性指标优于国家规定标准，保温透气、绿色环保、宜居性好。 适用范围：适用于新建、扩建及改建的满足三步节能标准的居住建筑、公共建筑、钢筋混凝土框架和框架核心筒体结构的非承重填充保温外围护墙及内隔墙体，其他建筑可参考使用。 主要性能指标： 普通烧结页岩空心砖的特点：烧结页岩空心砖具有密度小、强度高、稳定性及抗裂性能好、原材料供应方便且价格低，且能提高砖墙的保温、隔热性能，以及大幅度降低房屋使用阶段的能源消耗等特点。 烧结页岩空心砌块是一种非黏土类、高孔洞率的新型墙体材料。其主规格（长×高×宽）有：290 mm×190 mm×240 mm、290 mm×115 mm×240 mm、240 mm×90 mm×240 mm等。该类产品是以页岩和石英尾矿砂为主要原料，经高真空挤压成型和天然气高温（930℃以上）焙烧而成，具有较好的抗压、保温、隔热、隔声、抗裂等性能，可用于工业及民用建筑内外非承重墙的新建、扩建及改建。其砌筑方式一般为水平砌筑，且由于砌块较大，施工方便、快捷，同时大块砌筑有利于节省砂浆，降低综合施工费。
煤矸石页岩烧结砖的原料制备工艺
页岩矿床分3类：陶土质、硅质和石灰质。陶土质页岩含有粘土，由沉积而成，若风化较好，是一种理想的制砖原料。硅质页岩由砂质物堆积而成，含少量粘土，只能作为少量的填充料使用，起降低砖坯收缩的作用。石灰质页岩内部含有连续分布、含量变化的方解石和白云石，焙烧后会因吸收环境中的水分使制品膨胀发酥。后两种类型的页岩应避免使 用。制砖页岩的主要化学成分符合表1的要求较合适。 丘陵地区的页岩矿床厚度不均，山土是页岩经多年风化而成的岩石土，塑性指数较好，是较好的原料。应对制砖页岩进行塑性测试，也要对磨细的制砖混合料进行塑性试验，以选出最佳配合比。 煤矸石页岩烧结砖： 一、原料的制备：原料的均化—露天风化—原料破碎—陈化处理—湿式轮碾 二、混合料的制备工艺： 1、混合料制备要求 2、混合料制备的工艺过程：开采后的煤矸石、页岩分别经装载机露天风化、板式给料机、
蒸压加气混凝土砌块与煤矸石烧结空心砖的对比（二） 日期：2013年4月25日 14:30 煤矸石烧结空心砖相比较于实心砖有更佳的隔热、保温性能。370 mm厚的煤矸石烧结空心砖砌筑的墙，导热系数k=0.895 W／(m?K)，而使用490 mm厚实心砖砌筑的墙，传热系数k=1.04 W／(m?K)。统计数据表明：在北方采用370 mm厚承重多孔砖砌筑的墙完全可以代替490 mm标准砖砌筑的墙。 加气混凝土的导热系数一般为0.13-0.22 W／(m?K)，仅为粒土砖和灰砂砖的 1/4-1/5，，为普通混凝土的1/6左右。实践证明：200mm厚的加气混凝土墙体的保温效果相当于490mm厚的实心砖墙体的保温效果。 应用性 煤矸石烧烧结空心砖和蒸压粉煤灰加气混凝土砌块二者均可以有效的减轻建筑自重，并且由于重量轻二者都有很好的防震效果。对于隔音效果，相近厚度的墙壁，煤矸石烧结空心砖墙壁可以减少噪音20-50分贝，加气混凝土墙壁可以减少噪音30-52分贝，二者隔音效果相近。但煤矸石烧结空心砖由于其含有较大孔隙，在敲击墙体时会产生回音，加气混凝土砌块则是实心墙不存在上述问题。此外蒸压加气混凝土砌块是微孔实心块，可锯、刨、钻、钉，在使用时可根据需要任意加工，并可用适当的粘结材料粘结，具有良好的可加工性。煤矸石烧结空心砖由于自身的质轻等特点在一定程度上也给建筑施工提供了有利的条件，但相较于蒸压加气混凝土在施工的效率方面仍有不及之处。 环保性 很早以前，我国就已经明确了煤矸石烧结空心砖是我国建筑建材业的重要材料，并在“十五”规划时，将“高掺灰量、高强度、高空洞率、高保温性”的烧结砖作为今后长时间发展的新型墙材的主导产品之一。然而经过时间的考证，烧结空心砖并不适合我国的发展国情。虽然煤矸石烧结空心砖的生产消耗大量废弃物——煤矸石，在一定程度上减小了污染。但是就其生产过程来说，煤矸石烧结空心砖是经高温焙烧而成，其原料煤矸石等在烧制工程中极易产生二次废气SO2、粉尘污染，对环境影响恶劣，因此，烧结空心砖并没有在我国开创出一片属于新型绿色建筑建材的新时代。 而加气混凝土砌块砖的横空出世则为我国建筑建材业带来了新的希望，以粉煤灰等工业废料作为生产原料，但不经过煅烧环节，利用蒸养的方式制作，既保护了环境，对生产废料进行了二次利用，又节约了我国的煤炭资源。
技术交底 容一、材料要求 (一)砖： 1品种、强度等级必须符合设计要求，且砖的强度等级不小于MU10,并有出厂合格证、产品性能检测报告。清水墙的砖应色泽均匀，边角整齐。砂浆强度不小于M5。禁使用粘土实心砖。 2基础不得采用多砖，可采用页岩实心砖。 (二)水泥： 1 一般宜采用32.5级的普通硅酸盐水泥或矿渣硅酸盐水泥。 2水泥进场使用前，应分批对其强度、凝结时问、安定性进行复验。 3当在使用中对水泥的质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应复查试验，并按结果使用。 4不同品种的水泥不得混合使用。 (三)砂：用中砂，含泥量不超过5%，不得含有草根等杂物，使用前应用5mm 径的筛子过筛。 (四)掺合料：混合砂浆采用灰膏、粉煤灰和磨细生灰粉等，磨细生灰粉熟化时间不得少于7d。 (五)其他材料：拉结筋及预埋件、刷防腐剂的木砖等。 二、主要机具 搅拌机、磅秤、垂直运输设备、大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、2m靠尺、楔形塞尺，筛子、水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。 三、作业条件 (一)基础墙砌筑： 1 基槽、混凝土或灰土地基均已完成，并办完隐检手续。 2 已放好基础轴线及边线；立好皮数杆（一般间距15～20m，转角处均应设立），并办完预检手续。 3 根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如一层砖的水平灰缝大于20mm时，应先用细混凝土找平，禁在砌筑砂浆中掺细代替或用砂浆垫平，禁砍砖合子找平。 (二)墙体砌筑： 1 完成室外及房心回填土。办完各项隐检手续。 2 办完地基、基础工程隐检手续。
3 按标高抹好水泥砂浆防潮层。 4 弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计图纸尺寸要求，办完预检手续。 5 按设计标高要求立好皮数杆，皮数杆的间距以15～20m 为宜。 (三)砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。 四、 操作工艺 (一)工艺流程： （1）基础： （2）墙体： (二)砖浇水：砖应在砌筑前一天浇水湿润，一般以水浸入砖四边15mm 为宜，含水率为10%～15%，常温施工不得用干砖上墙，不得使用含水率达饱和状态的砖砌墙。 (三)砂浆搅拌： 1 砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以。 2 水泥砂浆应采用机械搅拌，先倒砂子、水泥、掺合料，最后倒水。搅拌时间不少于2min 。水泥粉煤灰砂浆和掺用外加剂的砂浆搅拌时间不得少于3min ，掺用有机塑化剂的砂浆，应为3～5min 。 3 砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须在拌成后3h 到4h 使用完毕。当施工期间最高温度超过30℃时，应分别在拌成后2h 和3h 使用完毕。超过上述时间的砂浆，不得使用，并不应再次拌合后使用。对掺用缓凝剂的砂浆，其使用时间可根据具体情况延长。 4每一楼层（基础按一个楼层）且不超过250砌体中各种类型及强度等级的砌筑砂浆，至少应做一组试块（每组6块），如砂浆强度等级或配合比变更时，还应制作试块。每台搅拌机至少应抽检一次。 (四)组砌法： 拌 制 砂 浆 排砖撂底 砌砖基础 砖浇水 抹防潮层 确定组砌方法 拌制砂浆 砖浇水 砌砖墙 作业准备 验收
烧结空心砖（或空心砌体砖）物理性能检验报告 GD2103007□□有见证送检 委托单位：_________________________ 报告编号：______________________ 工程名称：_________________________ 送样日期：______________________ 工程部位：_________________________ 报告日期：______________________ 生产厂家：_________________________ 检评依据：______________________ 样品编号：_________________________ 见证人：_______________________ 注：未经本站书面批准，不得部分复制检验报告（完整复制除外）。 批准：审核：校核：检验
说明 1、适用范围 适用于检验以粘土、页岩、煤矸石、粉煤灰为主要材料，经焙烧而成主要用于非承重部位的空心砖和空心砌块。 2、依据标准 （1）《砌体工程施工质量验收规范》（GB50203－2002） （2）《烧结空心砖和空心砌块》（GB13545－1992） （3）《砌墙砖检验规则》（JC/T466－1992（1996））。 3、抽样批量 每3块为一检验批，但不得超过一条生产线的日产量，不足3块按一批计。每批抽查一组，每组100块。 尺寸偏差、外观质量按随机抽样法在每批堆垛中抽取100块砖，再从以上合格砖样中抽取45块进行强度、密度、孔洞及排数、物理性能试验。其中强度抽样10块；冻融、密度孔洞及其排数、吸水率、和石灰爆裂各5块；备用5块。 4、检验项目 出厂检验项目为：尺寸偏差、外观质量、密度。 型式检验项目为：《烧结多孔砖》GB13544－2000要求的全部项目 现场复试按出厂检验项目进行。
砖砌块出厂合格证及进场 检验报告 Prepared on 22 November 2020
砖砌块出厂合格证及进场检验报告 Ⅰ基本要求和内容 （1）砌体工程所用砌墙砖应有出厂合格证，其外观检验、强度检验数据及结论均应满足设计要求，同时还要符合《烧结普通砖》GB／T5101、《烧结多孔砖》 GB13544、《烧结空心砖和空心砌块》GB13545和《普通砼小型空心砌块》GB8239标准的要求。 （2）进场的砌墙砖应按规定取样检验，并提供强度检验报告。 （3）砖检验报告应按质控（建）表4.1.3.3填写。检验方法应符合国家标准《砌墙砖试验方法》GB2542规定，加气砼砌块检验方法应符合国家标准《加气混凝土性能试验方法总则》GB／T11969规定。 （4）砌墙砖应以同厂家、同规格万～15万为一批，不足万的按一批计算，普通砼小型空心砌块1万块为一批，每批按标准规定抽取一定数量做有关项目的检验。 Ⅱ核查办法 （1）核查砖出厂合格证或检验报告的检验结果是否符合要求，砖的强度等级是否满足设计要求，检验项目是否齐全，检验结论是否正确。 （2）核查合格证或检验报告是否按批提供，批量总数是否和实际用量基本一致。 Ⅲ核定原则 凡出现下列情况之一，本项目核定为“不符合要求”。 （1）无出厂合格证和检验报告。 （2）应见证的砖检验未按规定见证取样送检；见证取样送检的材料种类、数量与规定不符。 （3）检验项目缺项或检验结果不符合标准要求。 砂、石出厂合格证及进场检验报告 Ⅰ基本要求和内容 （1）砼用砂、石及砂浆用砂应有出厂合格证或检验报告，同时砼用砂、石还要符合《普通砼用砂质量标准及检验方法》JGJ52、《普通砼用碎石或卵石质量标准及检验方法》JGJ53标准的要求。 （2）设计有特殊要求的必须按要求取样检验，并提供检验报告。 （3）砂、石检验报告应根据有关规定按质控（建）表4.1.3.4－1～2填写，对一些主要的检验指标不得缺检，检验方法应符合《普通砼用砂质量标准及检验方法》JGJ52和《普通砼用碎石或卵石质量标准及检验方法》JGJ53标准的规定。 （4）砂、石应按同产地同规格分批检验，用大型工具（如火车、货船、汽车）运输的，以400m3或600t为一批，用小型工具运输的，以200 m3或300t为一批，不足上述数量以一批论。 （5）每批砂应进行颗粒级配、含泥量、泥块含量检验，如为海砂还应检验其氯离子含量，对重要工程或特殊工程应根据工程要求，增加检测项目，如对其它指标合
烧结砖烧结多孔砖砌体 砌筑施工技术交底 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
烧结砖、烧结多孔砖砌体砌筑施工技术交 底 一、材料要求 (一)砖： 1品种、强度等级必须符合设计要求，且砖的强度等级地下为M15地上为 M10,并有出厂合格证、产品性能检测报告。清水墙的砖应色泽均匀，边角整齐。基础砂浆强度地下为M10水泥沙浆，主体为混合砂浆。严禁使用粘土实心砖。 2地下一层为页岩实心转，地上部分为页岩多孔砖。 (二)水泥： 1 采用级的普通硅酸盐水泥 2水泥进场使用前，应分批对其强度、凝结时问、安定性进行复验。 3当在使用中对水泥的质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应复查试验，并按结果使用。 4不同品种的水泥不得混合使用。 (三)砂：用中砂，含泥量不超过5%，不得含有草根等杂物，使用前应用5mm 孔径的筛子过筛。 (四)掺合料：混合砂浆采用石灰膏，磨细生石灰粉熟化时间不得少于7d。 (五)其他材料：拉结钢筋网片及预埋件、水泥块等。 二、主要机具 搅拌机、磅秤、垂直运输设备、大铲、刨锛、瓦刀、扁子、托线板、线 坠、小白线、卷尺、2m靠尺、楔形塞尺，筛子、水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。 三、作业条件 (一)基础墙砌筑： 1 基槽、混凝土或灰土地基均已完成，并办完隐检手续。 2 已放好基础轴线及边线；立好皮数杆（一般间距15～20m，转角处均应设立），并办完预检手续。
3 根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，严禁砍砖合子找平。 (二)墙体砌筑： 1 按标高抹好水泥砂浆防潮层。 2 弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计图纸尺寸要求，办完预检手续。 3 按设计标高要求立好皮数杆，皮数杆的间距以15～20m为宜。 (三)砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。 四、操作工艺 (一)工艺流程： （1）基础： 2）墙体： （ (二)砖浇水：砖应在砌筑前一天浇水湿润，一般以水浸入砖四边15mm为宜，含水率为10%～15%，常温施工不得用干砖上墙，不得使用含水率达饱和状态的砖砌墙。 (三)砂浆搅拌：
轻集料混凝土小型空心砌块GB/T15229-2011试验方法GB/T4111-2013 尺寸偏差：长、宽、高±3 规格尺寸：390×190×190mm 抗压强度 差和外观质量检验，再从尺寸偏差和外观质量 检验合格的砌块中，随机抽取如下数量进行项 目的检验，强度检验5块。尺寸偏差和外观质 量检验的32块中不合格数少于7块则合格，否 则不合格。 以五个试件抗压强度的平均值和单个试件 的最小值来表示，精确至0.1Mpa。 抗压强度f= P/LB 精确至0.01Mpa 砌块按密度等级和强度等级分批验收，以同一品种轻集料和水泥按同一生产工艺制成的相同密度等级和强度等级的300m2砌块为一批，不足300m2亦为一批 混凝土普通砖、装饰砖NY/T671-2003 试验方法：GB/T2542-2012 规格：240×115×53 mm 尺寸偏差（合格）强度等级
吸水率：合格品 承重砖 10.0% 非承重砖 18.0% 强度按GB/T2542规定进行，试样数量为10 块，中间切断后叠压受压，加荷速度为5±0.5 KN/S ， δ= S= 2 当变异系数δ≤0.21 时，按抗压强度平均值和强度标准值Pk 评定砖的强度等级。强度标准值Pk =p-1.8s 精确至0.1 当变异系数δ＞0.21 时，按抗压强度平均值和单块最小抗压强度值 Pmin 评定砖的强度等级，单块最小抗压强度值精确至0.1 Mpa 尺寸偏差 检验样品数为20块，其中每一尺寸测量不足0.5mm ，按 0.5mm 计，每一方向尺寸以两个测量值的算术平均值表示。 样本平均偏差：20块试样同一方向40个测量尺寸的算术平均值减去其公称尺寸的差值。 样本极差：是抽检的20块试样中同一方向40个测量尺寸中最大测量值与最小测量值的差。 检验批的构成原则和批量大小按JC/T466规定，3.5万-15万块为一批，不足3.5万块按一
烧结砖、烧结多孔砖砌体砌筑施工技术交底一、材料要求 (一)砖： 1品种、强度等级必须符合设计要求，且砖的强度等级地下为M15地上为M10,并有出厂合格证、产品性能检测报告。清水墙的砖应色泽均匀，边角整齐。基础砂浆强度地下为M10水泥沙浆，主体为M7.5混合砂浆。严禁使用粘土实心砖。 2地下一层为页岩实心转，地上部分为页岩多孔砖。 (二)水泥： 1 采用32.5级的普通硅酸盐水泥 2水泥进场使用前，应分批对其强度、凝结时问、安定性进行复验。 3当在使用中对水泥的质量有怀疑或水泥出厂超过3个月（快硬硅酸盐水泥超过1个月）时，应复查试验，并按结果使用。 4不同品种的水泥不得混合使用。 (三)砂：用中砂，含泥量不超过5%，不得含有草根等杂物，使用前应用5mm 孔径的筛子过筛。 (四)掺合料：混合砂浆采用石灰膏，磨细生石灰粉熟化时间不得少于7d。 (五)其他材料：拉结钢筋网片及预埋件、水泥块等。 二、主要机具 搅拌机、磅秤、垂直运输设备、大铲、刨锛、瓦刀、扁子、托线板、线坠、小白线、卷尺、2m靠尺、楔形塞尺，筛子、水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。 三、作业条件 (一)基础墙砌筑： 1 基槽、混凝土或灰土地基均已完成，并办完隐检手续。 2 已放好基础轴线及边线；立好皮数杆（一般间距15～20m，转角处均应设立），并办完预检手续。 3 根据皮数杆最下面一层砖的底标高，拉线检查基础垫层表面标高，如一层砖的水平灰缝大于20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺细石代替或用砂浆垫平，严禁砍砖合子找平。 (二)墙体砌筑： 1 按标高抹好水泥砂浆防潮层。 2 弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计图纸尺寸要求，办完预检手续。 3 按设计标高要求立好皮数杆，皮数杆的间距以15～20m为宜。
结多孔砖砌体施工工艺标准 1适用范围 适用于非抗震设防区和抗震烈度为6度至9度地区，以P型烧结多孔砖和M型模数烧结多孔砖（以下简称多孔砖）为墙体材料的砌体结构的施工。 2基本规定 基本规定 砖砌体工程施工现场应具有必要的施工技术标准、健全的质量、安全管理体系和工 程质量检验制度。专业技术人员和特殊工种人员必须持证上岗。 砖砌体工程所用的材料应有产品的合格证书、产品性能检测报告。砖、钢筋等, 应有材料主要性能的进场复验报告。砌筑砂浆应符合《砌筑砂浆施工工艺标准》要求。 严禁使用国家或本地区明令淘汰的材料。 表放线尺寸的允许偏差 基底标高不同时，应从低处砌起，并应由高处向低处搭砌。当设计无要求时, 搭接长度不应小于基础扩大部分的高度; 砖砌体的转角处和交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接 槎。 在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm洞口净宽度 不应超过1000mm应设置钢筋混凝土过梁。洞口两侧按临时间断处规定设置拉结钢筋。 抗震设防烈度为9度的地区建筑物的临时施工洞口位置，应会同设计单位确定。 临时施工洞口应做好补砌。 不得在下列墙体或部位设置脚手眼: 120mm 厚墙和独立柱; 过梁上与梁成60°角的三角形范围及过梁净跨度1/2的高度范围内; 宽度小于1000mn的窗间墙;
砌体门窗洞口两侧200mn和转角处450mn范围内; 梁或梁垫下及其左右500mn范围内；设计不允许设置脚手眼的部位。 施工脚手眼补砌时，灰缝应填满砂浆，不得用干砖填塞。 设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不 得打凿墙体和在墙体上开凿水平沟槽。 尚未施工楼板或屋面的墙或柱，当可能遇到大风时，其允许自由高度不得超过表的 规定。如超过表中限值时，必须采用临时支撑等有效措施。 （m） 注：1、本表适用于施工处相对标高（H）在10m范围内的情况。如10* H < 15m 15m
安徽省地方标准 J12313-2012 DB34/ 178-2012 烧结多孔砖砌体工程施工及质量验收规程 Acceptance secification for construction quality of fired perforated brick masonry 2013-××-××发布2013-××-××实施 安徽省住房和城乡建设厅安徽省质量技术监督局联合发布 DB34
安徽省地方标准 烧结多孔砖砌体工程施工及质量验收规程Acceptance secification for construction quality of fired perforated brick masonry DB34/ 178—2012 主编部门：安徽省住房和城乡建设厅 批准部门：安徽省住房和城乡建设厅 施行日期：2013年×月×日 2013年合肥 1
前言 本规程根据安徽省住房和城乡建设厅《关于下达<2011年度安徽省工程建设地方标准制（修）订计划>的通知》（建标函[2011]739号）的要求，由安徽省建筑科学研究设计院会同有关单位在原《多孔砖砌体工程施工及验收规程》DB34/178—1999的基础上修订完成的。 本规程在修订过程中，编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，最后经审查定稿。 本规程修订后共分6章和1个附录，主要技术内容包括：总则、术语、原材料质量要求、砌筑砂浆和混凝土、砌体施工、砌体工程验收。 修订的主要内容： 1将原“规程”更名为《烧结多孔砖砌体工程施工及质量验收规程》； 2规定“烧结多孔砖”产品是指以煤矸石、页岩等非粘土材料为原料，经焙烧而成的墙体材料； 3增加“砌体工程验收”章节中的主控项目和一般控制项目内容； 4增加《烧结多孔砖砌体工程检验批质量验收记录》； 5调整并修改相关条款。 本规程中以黑体字标志的条文为强制性条文，必须严格执行。 本规程由安徽省住房和城乡建设厅负责管理和对强制性条文的解释，安徽省建筑科学研究设计院负责具体技术内容的解释。在执行过程中，请各单位结合工程实践，认真总结经验，并将意见和建议寄送安徽省建筑科学研究设计院（地址：安徽省合肥市环城南路28号；邮编：230001）。 本规程主编单位：安徽省建筑科学研究设计院， 本规程参编单位：合肥市墙体材料革新和建筑节能办公室 本规程主要起草人：章茂木廖绍锋丁昌杰帅兵吴亚俊 章家海冯兰芳丁翰文宣亚云孙云飞本规程主要审查人：李善志李长青董燕囡邱立龙丰建国詹煜坤 2
空心砖是近年内建筑行业常用的墙体主材，由于质轻、消耗原材少等优势，已经成为国家建筑部门首先推荐的产品。与红砖一样，空心砖的常见制造原料是粘土和煤渣灰，一般规格是390×190×190mm. 空心砖是以粘土、页岩等为主要原料，经过原料处理、成型、烧结制成。空心砖的孔洞总面积占其所在砖面积的百分率，称为空心砖的孔洞率，一般应在15%以上。空心砖和实心砖相比，可节省大量的土地用土和烧砖燃料，减轻运输重量；减轻制砖和砌筑时的劳动强度，加快施工进度；减轻建筑物自重，加高建筑层数，降低造价。 蒸压灰砂空心砖 1范围 本标准规定了蒸压灰砂空心砖的产品分类、技术要求、试验方法、检验规则、产 品合格证、堆放和运输。 本标准适用于以石灰、砂为主要原材料、经坯料制备、压制成型、蒸压养护而制 成的孔洞率大于15％的蒸压灰砂空心砖。 本标准规定的灰砂空心砖可用于防潮层以上的建筑部位。不得用于受热200℃以 上，受急冷急热和有酸性介质侵蚀的建筑部位。 2引用标准 GB／T 2542砌墙砖试验方法 JC／T790砖和砌块名词术语 3分类。 3．1产品规格 3．1．1蒸压灰砂空心砖规格及公称尺寸列于表1。
表1 规格代号公称尺寸 长宽高 NF 240 115 53 1.5NF 240 115 90 2NF 240 115 115 3NF 240 115 175 注：对于不符合表1尺寸的砖，不得用规格代号来表示，而用长×宽×高的尺寸来表示。 3．1．2孔洞采用圆形或其它孔形。空洞应垂直于大面。 3．2产品等级 3．2．1根据抗压强度将强度级别分为25，20，15，10，7．5五个等级。 3．2．2根据强度级别、尺寸偏差和外观质量将产品分为： a）优等品（A）； b）一等品（B）； c）合格品（C）。 3．3产品标记 蒸压灰砂空心砖产品标记投产品（LBCB）品种、规格代号、强度级别、产品等 级、标准编号的顺序组成。 品种规格为2NF；强度级别为15级；优等品的蒸压灰砂空心砖标记示例如下： LBCB 2NF 15A JC／T637
安徽青年电子商务产业园办公楼空心砖砌体工程专项 施工方案 编制单位：浙江福田建筑装饰有限公司
编制日期：二0一三年三月十日
一、编制依据 1、《建筑工程施工质量验收统一标准》（GB 50300—2001） 2、《建筑装饰装修工程质量验收规范》（GB 50210—2001） 3、《工程测量规范及条文说明宅装饰装修工程施工规范》（GB 50327—2001） 5、《砌体工程施工质》（GB 50026—93） 4、《住量验收规范》（GB 50203—2002） 6、《建筑安装分项工程施工工艺标准》（DBJ/T 01—26—2003 7、本工程施工组织设计 8、本工程施工图纸 二、工程概况： 安徽青网电商园工程楼建筑面积51157m2。建筑占地面积6868m2，地上九层。拟建于安徽合肥。本工程砌体结构采用空心砌块，规格为xxxxxxxxxxxxxxx。 结构抗震等级为：四级 三、施工准备 1、材料 1 、本工程采用390*190*190 mm（厚）和190*190*120mm（厚）两种砼空心砖，检查其强度、外观质量、含水率级别、抗渗性、抗冻性等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。 2、水泥：使用425号普通硅酸盐水泥，有出厂证明、复试报告。 3、砂：使用中砂，过5mm孔径筛子，砂的含泥量不超过5%，并不含草根等杂物。
4、水：用自来水。 5、其它材料：拉结钢筋、钢筋锚固剂、预埋件、木砖等，提前做好防腐处理。 2、机具设备 1、机械：搅拌机、翻斗车、磅秤、提升架。 2 、工具：砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、托线板、线坠、水 平尺、小白线、大铲、瓦刀、工具、靠尺等。 3 、作业条件 1、主体结构施工完毕，并经各单位验收合格。 2、弹出轴线、墙边线、门窗洞口线、植筋位置线、构造柱位置线，经复核，办理预检手续。 3、立皮数杆：用30mm×40mm木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高，转角处均应设立，距墙皮或墙角50mm。皮数杆应垂直、牢固、标高一致，复核后办理预检手续。 4、根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平。 5、在砌筑前一天将砖浇水湿润。 6、砂浆采用Mb5水泥砂浆，试验人员按试验室设计的配合比现场进行拌制。 四、施工部署 由于小型空心砌块砌筑墙体极易出现竖向裂缝，故改变过去采用传统操作工艺，凡是墙体长度超过2m时，墙体与混凝土柱之间及中间每隔1.2m～1.5m设置预留缝，缝宽约3.5mm，待砌完后7d～10d内墙面用1：3水泥砂浆嵌缝，外墙面用单组份低模量聚氨酯接缝胶Sikanex-15LM嵌缝，以达到防渗要求。
《烧结空心砖和空心砌块》标准 作者：来源：时间：2007-4-20 14:05:29 点击：1859次 《烧结空心砖 和空心砌块》标准 前言： 本标准在GB13545-1992《烧结空心砖和空心砌块》标准的基础上，对规格尺寸、尺寸偏差、强度级别、密度级别、孔洞及其结构、吸水率、抗风化性能评定方法等指标进行了修订，使标准技术指标、试验方法更趋合理、完善。 本标准的附录A为标准的规范性附录。 本标准由国家建筑材料工业局提出。 本标准由国家建筑材料工业局西安墙体材料研究设计 院归口。 本标准起草单位：国家建筑材料工业局西安墙体材料研究设计院 本标准主要起草人：程相伟 本标准所代替标准的历次版本发布情况为： ——GB13545-92 烧结空心砖和空心砌块 范围

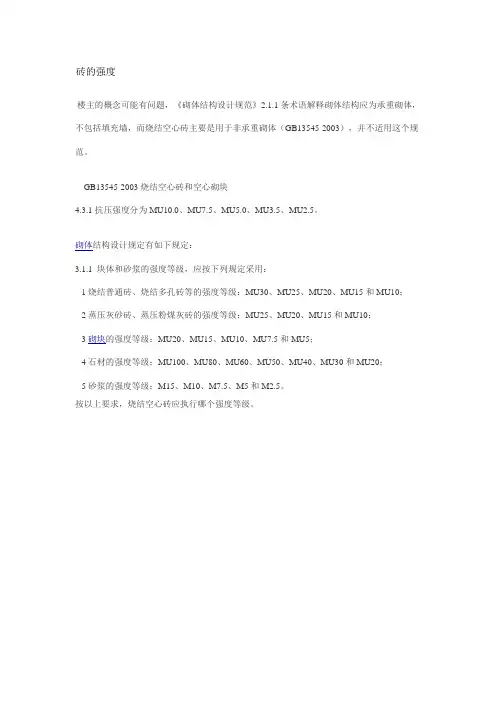

本标准规定了烧结空心砖和空心砌块的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输等。 本标准适用于以粘土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成主要用于建筑物非承重部位的空心砖和空心砌块（以下简称砖和砌块）。 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T2542砌墙砖试验方法 JC/T466砌墙砖检验规则 JC/T790砖和砌块名词术语 术语和定义 本标准采用JC/T790和JC/T466的术语和定义。 分类 4.1分类 按主要原料分为粘土砖和砌块(N)、页岩砖和砌块(Y)、煤矸石砖和砌块(M)、粉煤灰砖和砌块(F)。 4.2规格 砖和砌块的外型为直角六面体，其长度、宽度、高度尺寸应符合下列要求： 390，290，190，140，90（mm）； 240，180（175），115（mm）。 其它规格尺寸由供需双方协商确定。 4.3等级 4.3.1根据密度分为800、900、1000三个密度级别。 4.3.2根据抗压强度分为MU10、MU7.5、MU 5.0、MU3.5、MU2.5五个强度级别。 4.3.3密度、强度和抗风化性能合格的砖和砌块，根据尺
