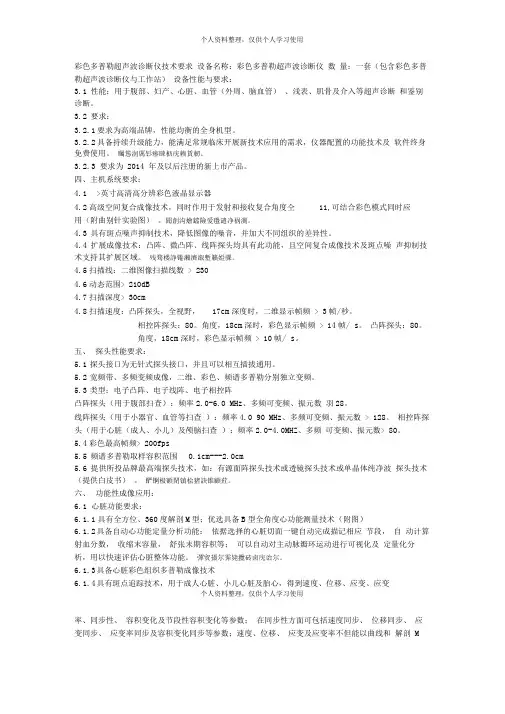

彩色多普勒超声波诊断仪技术要求
设备名称：彩色多普勒超声波诊断仪
数量：一套（包含彩色多普勒超声波诊断仪与工作站）
设备性能与要求：
3.1 性能：用于腹部、妇产、心脏、血管（外周、脑血管）、浅表、肌骨及介入等超声诊断和鉴别诊断。
3.2 要求：
3.2.1 要求为高端品牌，性能均衡的全身机型。
3.2.2 具备持续升级能力，能满足常规临床开展新技术应用的需求，仪器配置的功能技术及软件终身免费使用。
3.2.3 要求为2014年及以后注册的新上市产品。
四、主机系统要求：
4.1 ≥19英寸高清高分辨彩色液晶显示器
4.2 高级空间复合成像技术，同时作用于发射和接收复合角度≧11，可结合彩色模式同时应用（附曲别针实验图）。
4.3具有斑点噪声抑制技术，降低图像的噪音，并加大不同组织的差异性。
4.4扩展成像技术：凸阵、微凸阵、线阵探头均具有此功能，且空间复合成像技术及斑点噪声抑制技术支持其扩展区域。
4.5扫描线：二维图像扫描线数≥230
4.6 动态范围≥210dB
4.7扫描深度≥30cm
4.8 扫描速度：凸阵探头，全视野，17cm深度时，二维显示帧频≥30帧/秒。
相控阵探头：80°角度，18cm深时，彩色显示帧频≥14帧/ s。
凸阵探头：80°角度，18cm深时，彩色显示帧频≥10帧/ s。
五、探头性能要求：
5.1 探头接口为无针式探头接口，并且可以相互插拔通用。
5.2 宽频带、多频变频成像，二维、彩色、频谱多普勒分别独立变频。
5.3 类型：电子凸阵、电子线阵、电子相控阵
凸阵探头(用于腹部扫查)：频率2.0-6.0 MHz、多频可变频、振元数≥128。
线阵探头(用于小器官、血管等扫查)：频率4.0–9.0 MHz、多频可变频、振元数≥128 。
相控阵探头(用于心脏（成人、小儿）及颅脑扫查)：频率2.0-4.0MHz、多频
可变频、振元数≥80 。
5.4 彩色最高帧频≥200fps
5.5 频谱多普勒取样容积范围0.1cm---2.0cm
5.6 提供所投品牌最高端探头技术，如：有源面阵探头技术或透镜探头技术或单晶体纯净波探头技术（提供白皮书）。
六、功能性成像应用：
6.1 心脏功能要求：
6.1.1 具有全方位、360度解剖M 型；优选具备B型全角度心功能测量技术(附图)
6.1.2 具备自动心功能定量分析功能：依据选择的心脏切面一键自动完成描记相应节段，自动计算射血分数，收缩末容量，舒张末期容积等；可以自动对主动脉瓣环运动进行可视化及定量化分析，用以快速评估心脏整体功能。
6.1.3 具备心脏彩色组织多普勒成像技术
6.1.4 具有斑点追踪技术，用于成人心脏、小儿心脏及胎心，得到速度、位移、应变、应变
率、同步性、容积变化及节段性容积变化等参数；在同步性方面可包括速度同步、位移同步、应变同步、应变率同步及容积变化同步等参数；速度、位移、应变及应变率不但能以曲线和解剖M型显示同时可用三维拓扑图进行显示。
6.2 血管功能要求：
6.2.1 血管内中膜自动测量与分析，可对感兴趣区域内自动测量，无需手动描计；计算结果为一段距离内的平均值，提高测量的可靠性和可重复性，并可根据血管内中膜厚度不同进行优化设置；脱机数据可输出。
6.2.2 具备血管超声减影技术，有效去除血管腔内的血流信息，避免管腔内的超声信号对血管壁的干扰，清晰显示血管腔和血管壁的结构（附图）。
6.2.3 具备智能多普勒血管检查技术，可单键优化二维、多普勒图像质量，单键自动调整取样框角度、位置、取样门位置、角度等，可跟随探头的移动实时追踪血管位置，自动调整彩色图像、自动优化频谱测量以保证测量值的准确性。
6.3 腹部及基础图像要求：
6.3.1 具有智能化组织均衡技术，单键实时优化二维图像、频谱多普勒；并支持系统图像参数依据扫查部位不同自动优化功能。
6.3.2具有弹性成像及定量技术，优选剪切波弹性成像及定量技术。
七、工作站技术要求：
7.1 电脑配置：品牌电脑市场主流配置，品牌电脑市场主流配置，CPU-I5以上、硬盘1T以上、内存8G、显示器19寸。
7.2 激光打印机：品牌激光打印机市场主流配置
7.3 工作软件：安装与所投机型配套的检查软件
7.4安装第三方PACS接口
