钢筋混凝土保护层厚度的具体含义及规范要求
规范和图集GB50010-2010和11G101-1上有详细的说明。混凝土保护层厚度有最小和最大的要求，老规范对钢筋保护层厚度是按主要受力钢筋和箍筋、构造钢筋分开要求的，除了主筋有保护层的要求，箍筋也有保护层的要求。
但是，新规范统一规定为“混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离”。
一、GB50010-2010《混凝土结构设计规范》第102页、11G101-1第54页对“混凝土保护层的最小厚度”的说明：
1、混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离，适用于设计使用年限为50年的混凝土结构；
2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径；
3、设计使用年限为100年的混凝土结构，一类环境中，最外层钢筋的保护层厚度不应小于表中数值的倍；二、三类环境中，应采取专门的有效措施；
4、混凝土强度等级不大于C25时，表中保护层厚度数值应增加5；
5、基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。
二、混凝土保护层最大厚度能有多大呢？
这个问题很有趣，因为图集上没有说，所以很多人都不知道，甚至都没去考虑。其实混凝土验收规范上对此有一条说明：混凝土钢筋的保护层厚度必须符合要求，其允许偏差最大值不得超过倍。
三、箍筋混凝土保护层厚度的要求。?
新规范已不再对箍筋混凝土保护层厚度做单独要求了，混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离。所以箍筋保护层厚度要求直接套用上表。
混凝土保护层 目录 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用 （1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、 墙、 壳 板、 墙、 壳 板、 墙、 壳 梁梁梁柱柱柱 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 一20 15 15 30 25 25 30 30 30 二a - 20 20 - 30 30 - 30 30 二b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.
第1题 根据《混凝土设计规范》GB 50010-2010，下列关于梁中钢筋保护层的说法，正确的是（） A.主筋表面至梁表面的距离 B.主筋形心至梁表面的距离 C.箍筋表面至梁表面的距离 D.箍筋形心至梁表面的距离 答案:C 第2题钢筋探测仪清零校准时，拿起探头，远离铁磁性物品（）mm以上。 A.30 B.40 C.50 D.60 答案:C 第3题JGJ/T152--2008钢筋间距和保护层厚度检测钻孔、剔凿时，不得损坏钢筋，实测应采用游标卡尺，量测精度应为( )。 A.0.1mm B.0.2mm C.0.5mm D.1mm 答案:A 第4题JGJ/T152--2008钢筋间距和保护层厚度检测所规定检测方法不适用于含有( )的混凝土检测。 B.铁磁性物质 C.有机物质 D.铝物质 答案:B 第5题钢筋间距和混凝土保护层厚度检测结果按规程JGJ/T152--2008附录表A.0.1、表A.0.2记录时，以下哪项为不必包含的信息（）。 A.设计值 B.检测部位 C.构件名称 D.钢筋生产厂家 答案:D 第6题正常情况下，钢筋探测仪校准有效期可为（）年。 A.半年 B.一年 C.一年半 D.二年 答案:B 第7题电磁感应法钢筋探测仪的校准方法要求，制作校准试件的材料不得对仪器产生电磁于扰，可采用混凝土、木材、塑料、环氧树脂等。宜优先采用混凝土材料，且在混凝土龄期达到( )后使用。 A.7d B.14d D.56d 答案:C 第8题根据钢筋直径检测的一般规定，对于校准试件，钢筋探测仪对钢筋公称直径的检测允许误差为( )当检测误差不能满足要求时，应以剔凿实测结果为准。 A.？1mm B.？2mm C.？3mm D.？4mm 答案:A 第9题电磁感应法钢筋探测仪的校准方法要求，应在试件各测试表面标记出钢筋的实际轴线位置，用游标卡尺量测两外露钢筋在各测试面上的实际保护层厚度值，取其平均值，精确至( )。 A.0.01mm B.0.05mm C.0.1mm D.0.12mm
《混凝土结构工程施工质量验收规范》(GB50204-2015) 结构实体检验 相关事项的规定 （内部试行2016.2.17） 我站对《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验中的相关问题，现统一规定如下： 1、《混凝土结构工程施工质量验收规范》(GB50204-2015) 中10. 1.1条：对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目；必要时可检验其它项目。 结构实体检测应由监理单位组织施工单位实施，并见证实施过程。施工单位应制定结构实体检测专项方案，并经监理单位审核批准后实施。除结构位置与尺寸偏差外的结构实体检验项目，应由具有资质的检测机构完成。 2、混凝土强度按本规范10.1.2、10.1.5条执行。如在监督过程中发现混凝土试块管理混乱如未按标准进行养护、代做试块，或混凝土在生产、运输过程有问题或现场未按要求施工、养护不到位、随意加水等情况时，可以开抽测通知单，委托检测机构进行现场回弹、钻芯。
3、钢筋保护层厚度应由具有相应资质的检测机构完成。钢筋保护层厚度检验时： （1）检测批的划分为：同类构件按一栋楼作为一检测批（分段验收的按分段验收的为一批）。 （2）在统计构件数量时，板是以一个自然间面积为一块板。 （3）梁的抽检频率。 悬挑梁抽取不少于总数的5%且不少于10个确定，非悬挑梁抽取不少于总数的2%且不少于5个确定，样本应分布均匀，只要检测框架梁（受力构件），样板总量按轴线节点来确定。当悬挑梁数量少于10个时，应全数检验。地下室梁(±0.000以下)独立于主体部分，按总数的2%且不少于5个确定。 （4）在对结构实体钢筋保护层厚度检测时，对悬挑梁、悬挑板，仅需检测上部受力主筋；对于同一块板需同时检测板面、板底钢筋，且板面、板底钢筋保护层厚度批量检验结果应分开评定。 （5）对于该规范E.0.2条规定“对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验”，即同一块板的板面、板底均要检测不少于6根钢筋。 3、结构实体检验完成后，方可进行地基基础、主体结构分部工程验收。
环境类别和保护层厚度 的关系 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
一类：室内干燥环境；永久的无侵蚀性静水浸没环境。 二类： a、室内潮湿环境；室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；寒冷和严寒地区的冰冻线以下的无侵蚀性的水或土壤直接接触的环境 b、干湿交替环境；水位频繁变动环境，严寒和寒冷地区的露天环境；严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的环境 三类： a、严寒和寒冷地区冬季水位冰冻区环境；受除冰盐影响环境；海风环境。 b 、盐渍土环境；受除冰盐作用环境；海岸环境。 四类：海水环境。 五类：受人为或自然的侵蚀性物质影响的环境。 注：严寒和寒冷地区的划分应符合国家现行标准《民用建筑热工设计规程》GB 50176的有关规定。 一类，二类和三类环境使用年限为50 年规定 注：1.氯离子含量系指其占水泥用量的百分率； 2.预应力构件混凝土中的最大氯离子含量为 %，最小水泥用量为 300kg/m3；最低混凝土强度等级应按表中规定提高两个等级； 3.素混凝土构件的最小水泥用量不应少于表中数值减 25kg/m3； 4.当混凝土中加入活性掺合料或能提高耐久性的外加剂时，可适当降低最小水泥用量； 5.当有可靠工程经验时，处于一类和二类环境中的最低混凝土强度等级可降低一个等级； 6.当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。 一类环境使用年限为100 年规定 1.钢筋混凝土结构的最低混凝土强度等级为 C30；预应力混凝土结构的最低混凝土强度等级为 C40； 2.混凝土中的最大氯离子含量为 %； 3.宜使用非碱活性骨料；当使用碱活性骨料时，混凝土中的最大碱含量为 m3； 4.混凝土保护层厚度应按本规范表的规定增加 40%；当采取有效的表面防护措施时，混凝土保护层厚度可适当减少； 5.在使用过程中，应定期维护。 其他
混凝土保护层 目录[隐藏] 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 [编辑本段] 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为钢筋外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 [编辑本段] 2、作用 （1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。 （2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。 （3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 [编辑本段] 3、最小厚度 混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm)
混凝土最小保护层厚度规范 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用（1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。 （2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。 （3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火
等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9、2、1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、墙、壳板、墙、壳板、墙、壳梁梁梁柱柱柱 ≤C20C25-C45≥C50≤C20C25-C45≥C50≤C20C25-C45≥C50一 xx15302525303030二a-2020-3030-3030二b-2520-3530-3530三-3025-4035-4035 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm、 4、《规范》关于混凝土保护层的其它规定第9、2、2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9、2、1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生
混凝土保护层的最小厚度 混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。 （1）从钢筋粘结锚固角度对混凝土保护层提出的要求是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需的强度。 （2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。 纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9-13的规定。 纵向受力钢筋的混凝土保护层最小厚度（mm）表9-13 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。 板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减10mm，且不应小于10mm。梁、柱中箍筋和构造钢筋的保护层不应小于15mm。 处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表9-13中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表9-13中一类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。 当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 3．特殊条件下的混凝土保护层 （1）一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减
少。 （2）三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。 （3）对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 （4）处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
1.混凝土保护层厚度检验须知 （1）钢筋在混凝土构件中的位置是否正确，是确保钢筋在混凝土构件中正常发挥承载能力的基本条件，千万不要忽视混凝土保护层检验，因为混凝土保护层厚度能直接影响混凝土构件的承载能力、耐久性和防火性能等功能 （2）钢筋的混凝土保护层最小厚度对混凝土构件起着关键性的作用，所以在混凝土构件施工期间要重视钢筋的混凝土最小保护层厚度的预控和检查验收工作。 （3）结构实体受力钢筋完成之后应由具备相应资质的检测单位，会同建设单位、监理单位、施工单位共同对混凝土保护层厚度进行检验并存档。 2.检验构件选取 结构实体受力钢筋的混凝土保护层厚度检验构件选取，应在建筑平面范围内均匀分布。 （1）对非悬挑梁、非悬挑板类构件，应各抽取构件数量的2%且不少于5个构件进行检验。 （2）对悬挑梁，应抽取构件数量的5%且不少于10个构件进行检验；当悬挑梁数量少于10个时，应全数检验。 （3）对悬挑板，应抽取构件数量的10%且不少于20个构件进行检验；当悬挑板数量少于20个时，应全数检验。 （4）对选定的梁类构件，应对全部纵向受力钢筋的混凝土保护层厚度进行检验。对选定的板类构件，应抽取不少于6根纵向受力钢筋的混凝土保护层厚度进行检验。对每根钢筋，应选择具有代表性的不同部位量测3点取平均值。 （5）对板类构件，要按有代表性的自然间进行检查，对大空间结构的板，可按纵、横轴线划分检查面，然后抽检。 （6）结构实体受力钢筋的混凝土保护层厚度的检验，主要是针对钢筋位置可能明显影响结构构件承载力和耐久性的构件和部位。对梁、板类构件的纵向受力钢筋，更要重视悬臂类梁、板构件的纵向受力钢筋的混凝土保护层厚度的检验。 3.检验标准 结构实体受力钢筋的混凝土保护层厚度的检验，考虑到工程施工扰动等不利因素的影响，在混凝土保护层厚度检验时，允许有一定的偏差。偏差值应在结构施工图中给出，并可在相关规范规定的混凝土保护层厚度数值的基础上作适当调整，其纵向受力钢筋的混凝土保护层厚度允许偏差值应符合表1的规定。 4.检验合格标准 对梁类、板类构件纵向受力钢筋的混凝土保护层厚度应分别进行检验，考虑到实际工程中混凝土保护层厚度可能在某些部位出现较大的偏差以及抽样的偶然性，检验合格的标准应符合下列规定。 （1）当全部混凝土保护层厚度检验的合格率为90%及以上时，可判为合格。 （2）当全部混凝土保护层厚度检验的合格率小于90%但不小于80%时，可再抽取相同数目的构件进行检验，当按两次抽样总和计算的合格率为90%及以上时，仍可判为合格。 （3）每次抽样检验结果中不合格点的最大偏差均不应大于规定允许偏差的1.5倍。

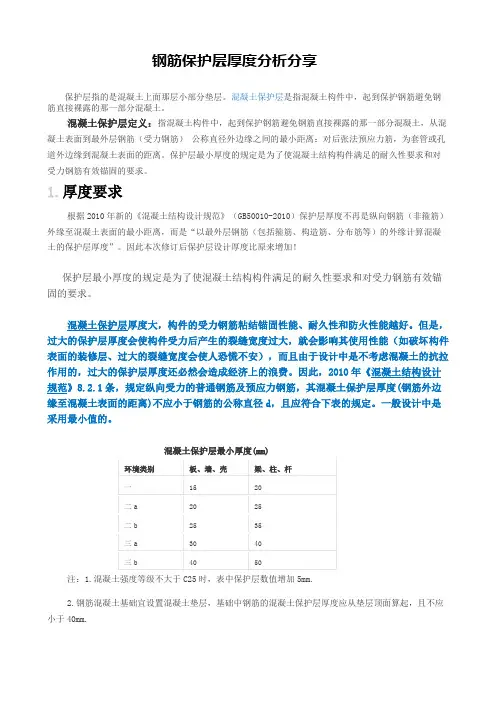

钢筋保护层厚度分析分享 保护层指的是混凝土上面那层小部分垫层。混凝土保护层是指混凝土构件中，起到保护钢筋避免钢
2.关于厚度的规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚 度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工 厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度 应按梁的数值取用。 第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不 应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂 构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进 行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特 别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测 定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。 当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计 算的合格点率为 90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不 应大于允许偏差的1.5倍。 3室内正常环境下板、墙保护层15mm，梁、柱保护层20mm 4露天或室内高湿度环境： 1、砼强度小于等于C20时，板、墙保护层35mm，梁、柱保护层45mm 2、砼强度C25或C30时，板、墙保护层25mm，梁、柱保护层35mm 3、砼强度大于等于C35时，板、墙保护层15mm，梁、柱保护层25mm 基础按有无垫层区分：有垫层时40mm，无垫层时70mm 保护层具体还要按设计图纸定，图纸设计保护层厚度有可能有小幅调整。
钢筋保护层厚度及钢筋间距检测 1.适用范围 1.1适用于测定建筑工程混凝土结构内部钢筋的间距和钢筋保护层厚度检测。 1.2钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行修正。 1.3局部破损方法适用于少量结构测点的抽样检测，其检测准确性较高，也可与非破损检测方法结合使用。 1.4非破损检测方法因对被检测结构无损伤，适用于大量结构构件、大面积检测。 1.5所选择的检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。 1.6对于具有饰面层的构件，其饰面层应清洁、平整，并与基体混凝土结合良好；饰面层主体材料以及夹层均不得含有金属，对于含有金属材质的饰面层应进行清除。如不能清除,在检测时对检测数据有影响的构件,须与委托单位协商,对样本进行更换。 1.7对于厚度超过50mm的饰面层，宜清除后进行检测，或者钻孔验证；不得在架空的饰面层上进行检测。 1.8对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。 2.技术依据 2.1 GB50204-2002《混凝土结构工程施工质量验收规范》。 2.2 JGJ/T 152-2008《混凝土中钢筋检测技术规程》
3．检测仪器、设备 3.1检测所使用的仪器设备应符合相关规范、标准的要求。目前本中心所采用的设备为PROFOMETER 4钢筋定位仪和KON-RBL(D+)钢筋位置测定仪两种,均采用电磁感应法检测。 3.2当钢筋保护层厚度不大于60mm时,本中心的仪器设备检测误差满足不大于1mm的要求;当钢筋保护层厚度大于60mm时,宜采用局部破损方法进行修正。 3.3仪器设备应定期进行校准,正常情况下,仪器校准有效期一般为一年。当发生以下情况之一时，应对仪器进行校准： 3.3.1新仪器启用前 3.3.2超过校准有效期限 3.3.3检测数据异常，无法进行调整 3.3.4经过维修或更换主要零配件（如探头、天线等） 3.4由于中心采用电池供电的仪器，进入施工现场检测前应确保设备电源充足，检测结束后应对仪器进行保养。 3.5仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。 4.环境条件 4.1环境温度：-10℃～+40℃，严禁在＞50℃的环境下使用设备。 4.2相对湿度：＜90%RH 4.3检测现场周围无强交变电磁场；仪器设备不得长时间阳光直射。 5.检测程序 5.1构件选取及测点数量要求
新规范保护层厚度 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
新规范保护层厚度 混凝土保护层是指混凝土构件中，起到保护避免钢筋直接裸露的那一部分混凝土。 保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm)
注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于7 0mm. 《规范》关于混凝土保护层的其它规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C2 0时，其保护层厚度可按本规范表中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。 第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。 处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7~+10mm；对板类构件为-5~+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格
新规范保护层厚度 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。 保护层厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm) 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm. 《规范》关于混凝土保护层的其它规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C 20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。
第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。 处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7~+10mm；对板类构件为-5~+8mm。钢筋保护层厚度检验的合格点率为90%及以上时为合格。当合格点率小于90%，但不小于80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。
保护层厚度 保护层指的是混凝土上面那层小部分垫层。混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土。下面讲述了保护层的在规范中的各种参数，要求。 目录 编辑本段保护层厚度要求 根据2010年新的《混凝土结构设计规范》（GB50010-2010）保护层厚度不再是纵向钢筋（非箍筋）外缘至混凝土表面的最小距离，而是“以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土的保护层厚度”。因此本次修订后保护层设计厚度比原来增加！ 保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，2010年《混凝土结构设计规范》8.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径d，且应符合下表的规定。一般设计中是采用最小值的。 混凝土保护层最小厚度(mm) 环境类别板、墙、壳梁、柱、杆 一15 20 二a 20 25 二b 25 35 三a 30 40 三b 40 50 注：1.混凝土强度等级不大于C25时，表中保护层数值增加5mm. 2.钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm. 编辑本段关于保护层厚度的其它规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋 的保护层厚度应按梁的数值取用。
《钢筋保护层》培训试题 姓名：得分： 一、单项选择题（共15题，每题3分，每题的备选项中，只有一个最符合题意） 1、保护层是指结构构件中（）至构件表面范围用于保护钢筋的混凝土。 A．钢筋外边缘 B．钢筋中心点 C．钢筋内边缘 D．主筋外边缘 2、设计使用年限为50年的混凝土结构，环境类别为一类的梁、柱、杆构件，最外层钢筋的保护层厚度为（）。 A．15 B．20 C．25 D．30 3、钢筋保护层厚度检验的检测误差不应大于（）mm。 A．0.5 B．1 C．2 D．0.2 4、对选定的梁类构件，应对（）纵向受力钢筋的保护层厚度进行检验。 A．4根 B．5根 C．全部 D．6根 5、对选定的板类构件，应抽取不少于（）纵向受力钢筋的保护层厚度进行检验。 A．3根 B．4根 C．5根 D．6根 6、测量钢筋保护层时，对每根钢筋，应在有代表性的部位测量1点，有代表性的部位是指该处钢筋保护层厚度可能对构件承载力或（）有显著影响的部位。 A. 安全性 B. 适用性 C. 耐久性 D. 稳定性 7、对悬臂构件的受力钢筋保护层厚度的检验，被检测部位应选在悬臂构件的（）。 A．底面 B．侧面 C．顶面 D．都可以 8、当全部钢筋保护层厚度检验的合格点率为（）及以上时，钢筋保护层厚度的检验结果应判为合格。
A．95% B．80% C．90% D．100% 9、当全部钢筋保护层厚度检验的合格点率（），可再抽取相同数量的构件进行检验。A．小于90%但不小于80% B．小于90%但不小于85% C．小于85%但不小于80% D．小于85%但不小于70% 10、当按两次抽样总和计算的合格点率为（）及以上时，钢筋保护层厚度的检验结果仍应判为合格。 A．95% B．80% C．90% D．100% 11、每次抽样检验结果中不合格点的最大偏差均不应大于规范规定允许偏差的（）。A．1.5倍 B．2倍 C．0.5倍 D．1倍 12、抽取的构件中悬挑梁类、板类构件所占比例均不宜小于（）。 A．20% B．30% C．40% D．50% 13、混凝土结构中钢筋能够受力是由于其与周围混凝土之间的粘结锚固作用，受力钢筋与混凝土之间的咬合作用是构成粘结锚固的主要原因，这就取决于（）。 A．混凝土抗压强度 B．混凝土保护层厚度 C．钢筋的屈服强度 D．混凝土抗拉强度 14、钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的（）共同选定。 A．耐久性 B．安全性 C．可靠性 D．重要性 15、对板类构件进行钢筋保护层检测时，应根据（）选择沿短跨方向或者长跨方向进行检测。A．检测操作方便 B．受力钢筋的间距 C．受力钢筋的直径 D．受力钢筋放置的位置 二、多项选择题（共10题，每题4分，每题的备选项中，有至少两个符合题意，多选、错选、少选均不得分）
保护层厚度： 一、桥梁：钢筋的混凝土保护层厚度，必须符合设计要求。设计无要求时应符合下列规定： (1)普通钢筋和预应力直线形钢筋的最小混凝土保护层厚度不得小于钢筋公称直径，后张法构件预应力直线形钢筋不得小于其管道直径的1/2。 (2)当受拉区主筋的混凝土保护层厚度大于50mm时，应在保护层内设置直径不小于6mm、间距不大于l00mm的钢筋网。 (3)钢筋机械连接件的最小保护层厚度不得小于20mm。 (4)应在钢筋与模板之间设置垫块，确保钢筋的混凝土保护层厚度，垫块应与钢筋绑扎牢固、错开布置。 二、预应力砼： (4)从各种材料引入混凝土中的氯离子最大含量不宜超过水泥用量的0.06%。超过0.06%时，宜采取掺加阻锈剂、增加保护层厚度、提高混凝土密实度等防锈措施。 三、涵洞两侧的回填土，应在主结构防水层的保护层完成，且保护层砌筑砂浆强度 达到3MPa后方可进行。回填时，两侧应对称进行，高差不宜超过300mm。 四、钢拱架应与喷射混凝土形成一体，钢拱架与围岩间的间隙必须用喷射混凝土充 填密实，钢拱架应全部被喷射混凝土覆盖，其保护层厚度不应小于40mm。 五．预制拼装施工的圆形水池在满水试验合格后，应及时进行喷射水泥砂浆保护层施工（应 在满水状态下施工） 六、无粘结预应力水池 封锚要求 (1)凸出式锚固端锚具的保护层厚度不应小于50mm； (2)外露预应力筋的保护层厚度不应小于50mm； 七、喷射水泥砂浆保护层施工 (一)准备工作 (1)喷射水泥砂浆保护层，应在水池满水试验后施工(以便直观检查壁板及板缝有无渗漏，也方便处理)，而且必须在水池满水状况下施工。 (2)喷浆前必须对池外壁油污进行清理、检验。 (3)水泥砂浆配合比应符合设计要求，所用砂最大粒径不得大于5mm，细度模量2.3~3.7为宜。 (4)正式喷浆前应先作试喷，对水压及砂浆用水量调试，以喷射的砂浆不出现干斑和流淌为宜。 (二)喷射作业 (1)喷射机罐内压力宜为0.5 (0.4)MPa，输送干拌料管径不宜小于25mm，管长适度(不宜小于10m)。输水管压力要稳定，喷射时谨慎控制供水量。 (2)喷射距离以砂回弹量少为宜，斜面喷射角度不宜大于15°。喷射应从水池上端往下进行，要用连环式喷射而不能停滞在一点上喷射，并随时控制喷射均匀平整，厚度须满足设
8.2 混凝土保护层 8.2.1 构件中普通钢筋及预应力筋的混凝土保护层厚度应满足下列要求。 1 构件中受力钢筋的保护层厚度不应小于钢筋的直径 d 。 2 设计使用年限为 50 年的混凝土结构，最外层钢筋的保护层厚度应符合表 8.2.1 的规定；设计使用年限为 100 年的混凝土结构，应符合本规范第3.5.4条的规定。 注：1 混凝土强度等级不大于 C25 时，表中保护层厚度数值应增加 5mm ； 2 钢筋混凝土基础宜设置混凝土垫层，其受力钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于 40mm 。 8.2.2 当有充分依据并采取下列有效措施时，可适当减小混凝土保护层的厚度。 1 构件表面有可靠的防护层； 2 采用工厂化生产的预制构件，并能保证预制构件混凝土的质量； 3 在混凝土中掺加阻锈剂或采用阴极保护处理等防锈措施； 4 当对地下室墙体采取可靠的建筑防水做法或防腐措施时，与土壤接触一侧钢筋的保护层厚度可适当减少，但不应小于 25mm 。 8.2.3 当梁、 柱、 墙中纵向受力钢筋的保护层厚度大于 50mm 时， 宜对保护层采取有效的构造措施。 可在保护层内配置防裂、 防剥落的焊接钢筋网片， 网片钢筋的保护层厚度不应小于 25mm ，并应采取有效的绝缘、定位措施。 3.5.2 混凝土结构的环境类别划分应符合表 3.5.2 的要求。
3.5.3 设计使用年限为50 年的混凝土结构，其混凝土材料宜符合表3.5.3 的规定。 2 预应力构件混凝土中的最大氯离子含量为0.05％；最低混凝土强度等级应按表中的规定提高两个等级； 3 素混凝土构件的水胶比及最低强度等级的要求可适当放松； 4 有可靠工程经验时，二类环境中的最低混凝土强度等级可降低一个等级； 5 处于严寒和寒冷地区二b、三a 类环境中的混凝土应使用引气剂，并可采用括号中的有关参数； 6 当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。
《混凝土结构设计规范》（GB50010-2010 ）中钢筋混凝土保护层厚度控制规范 《混凝土结构设计规范》（GB50010-2010 ）中 8.2 混凝土保护层 8．2．1 构件中普通钢筋及预应力筋的混凝土保护层厚度应满足下列要求。 1 构件中受力钢筋的保护层厚度不应小于钢筋的公称直径 d ； 2 设计使用年限为50 年的混凝土结构，最外层钢筋的保护层厚度应符合表8．2 ．1 的规定；设计使用年限为100 年的混凝土结构，最外层钢筋的保护层厚度不应小于表8 ．2．1 中数值的 1.4 倍。 表8 ．2 ．1 混凝土保护层的最小厚度C（mm ） 环境类别板、墙、壳梁、柱、杆 15 20 一 20 25 二a 25 35 二b 30 40 三a 40 5 三b 注：1 混凝土强度等级不大于C25 时，表中保护层厚度数值应增加5mm ； 注：2 钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小 于40mm 。点这免费下载施工技术资料 8．2．2 当有充分依据并采取下列措施时，可适当减小混凝土保护层的厚度。 1 构件表面有可靠的防护层； 2 采用工厂化生产的预制构件； 3 在混凝土中掺加阻锈剂或采用阴极保护处理等防锈措施； 4 当对地下室墙体采取可靠的建筑防水做法或防护措施时，与土层接触一侧钢筋的保护层厚度可适当减少， 但不应小于25mm 。
8．2．3 当梁、柱、墙中纵向受力钢筋的保护层厚度大于50mm 时，宜对保护层采取有效的构造措施。 当在保护层内配置防裂、防剥落的钢筋网片时，网片钢筋的保护层厚度不应小于25mm 。 2011-12-31 日志：《深度解析钢筋平法11G101 系列[附高清图集》有详細讲解。 现行规范不仅对钢筋验收时钢筋保护层厚度做出了具体要求，并且对混凝土的钢筋保护层提出了检测的要 求。通过这些年的技术发展和检测方法的进步，钢筋保护层的无损检测已在工程中广泛应用并成为常规检 测方法之一，各地质量监督站也把对钢筋保护层的检测作为工程主体质量验收前实体抽检的一个重要内容。 对钢筋混凝土保护层的施工质量控制措施 1、认真做好图纸会审，技术交底，特别是施工单位对施工班组的交底。在有的设计图纸中，对保护层的厚 度会根据情况有不同的要求。比如现浇楼板和梁的保护层厚度，当混凝土强度不同时，其要求的厚度是不 一样的。而基础的迎水面保护层厚度通常为5cm ，有时甚至要求达到10cm ，这都要根据图纸的要求来绑扎钢筋。但我们在实际工作中，经常发现钢筋操作工不看结构图纸总说明而仅凭经验操作。不使用相应的 标准垫块，有时为图省事乱用垫块或少用垫块而导致保护层偏差。这些现象都与施工单位不重视技术交底、施工管理不严有关。这些都是人为因素，应该可以完全堵绝的。 2、注重钢筋的翻样工作。施工单位的翻样人员应熟悉图纸及规范的要求。翻样时箍筋的翻样尺寸要正确。 对一些钢筋密集，复杂的梁、柱交接处，主梁与次梁的交接处必须放实样，合理安排各方向的主筋与副筋 位置。同时确保钢筋在制作时的尺寸正确，给施工现场钢筋安装、绑扎节点创造条件。避免由于交接点处 钢筋密集无法安装而造成钢筋挤占保护层位置，从而发生露筋的情况。 3、模板制作的尺寸偏差也会导致保护层的超标，所以还要注意模板工程的制作和安装。制作要规范、尺寸 要精确，特别是缩模现象很容易导致钢筋保护层偏小甚至发生露筋现象。 4、重视钢筋的绑扎成型工序。绑扎时要按图纸、规范操作。保证钢筋骨架各部分尺寸及精度，确保主筋位 置的安放准确，是避免出现钢筋保护层偏差的前提。 对一些复杂的梁板结构，以及纵横交错的梁柱交接点应在认真交底的基础上，合理安插主、次梁结构主钢 筋的位置，并注意施工顺序，避免出现钢筋挤占保护层的情况。 5、安放、绑扎固定钢筋保护层垫块应作为钢筋工程施工中的一个重要环节。苏州地区几年前就已经推广使 用塑料垫块或卡撑式定位件等作为确保钢筋保护层的措施，现在在建筑工程上应用已比较广泛，但在我们 的工作中还发现不少施工单位不重视这个问题。一个是垫块设置的数量不够，导致钢筋下沉或垫块被压碎、变形的情况屡有发生。我们一般要求是间距0.8~1m 应设置一只垫块，如果钢筋直径较小，则还应适当加 密垫块的间距。再一个比较普遍的问题就是垫块的混用、乱用，梁、板混凝土的钢筋保护层，即使是相同 标号的，其保护层要求也不相同，但在施工现场，有的工人将梁的垫块用作板筋的垫块，而将板筋的垫块 用作梁的垫块。在我们一般检测中常发现的问题就是楼板负弯矩钢筋或双层双向钢筋的上排筋保护层偏大， 以及悬挑梁上部负弯矩钢筋保护层偏大等问题，应作为钢筋绑扎成型中关注的重点。钢筋工程属于隐蔽工 程，是混凝土结构工程施工质量监控的重点。施工单位和监理单位都要认真做好钢筋工程的隐蔽验收。
SG—TO55 钢筋混凝土结构实体钢筋保护层厚度检验记录 工程名称分项工程名称 验收部位施工单位 项目负责人专业工长施工班组长 施工执行标准及编号 质量验收规范的情况施工单位检查评定记录监理（建设）单位验收记录 主控项目 钢筋保护层厚度检验的结构部位和构件数 量，应符合E.0.1条要求 一层共有梁40根，其中悬挑梁10根，故选定 梁8根，其中悬挑梁4根，进行检测。（共有 板20块，其中悬挑板10块，故选定板5块， 其中悬挑板3块，进行检测）对选定的梁类构件，纵向受力钢筋的保护层 厚度全部检验，板类构件至少检验6根纵向受 力钢筋。每根钢筋应在有代表性的部位测量1 点 对选定的梁，纵向受力钢筋的保护层厚度全部 检验（板类构件每块检验6根纵向受力钢筋， 每根钢筋在弯矩最大处测量）可爱用非破损或局部破损的方法，也可两法 并用，检测仪器应经过计量检验，检测操作应 符合相应规程的规定 保护层实测值 梁纵向受力钢筋 设计 给定值 +10，-7 板纵向受力主筋 设计 给定值 +8，-5 共实测点，其中合格点、不合格点，合格点率 % 检测合格判定1．合格点率为90%及以上时，钢筋保护层厚 度的检验应判合格。 2．合格点率小于90%，但不小于80%，可再抽 取相同数量的构件进行检验；当两次合格 点率为90%以上时，应判为合格。 3．不合格点的最大偏差均不应大于本表允许 偏差的1.5倍 一层钢筋混凝土梁保护层厚度检验合格点 率92%>90%，未见1.5倍超差点，判定为合 格，一层钢筋混凝土板保护层厚度检验合格点 率92%>90%，判定为合格 施工单位检查 评定结果 经过对一层钢筋混凝土梁检测，判定钢筋混凝土保护层厚度合格 项目专业质量检查员：项目专业质量A（技术）负责人：年月日监理（建设）单位 验收结论 监理工程师（建设单位项目技术负责人）：年月日 四川省建设厅制
