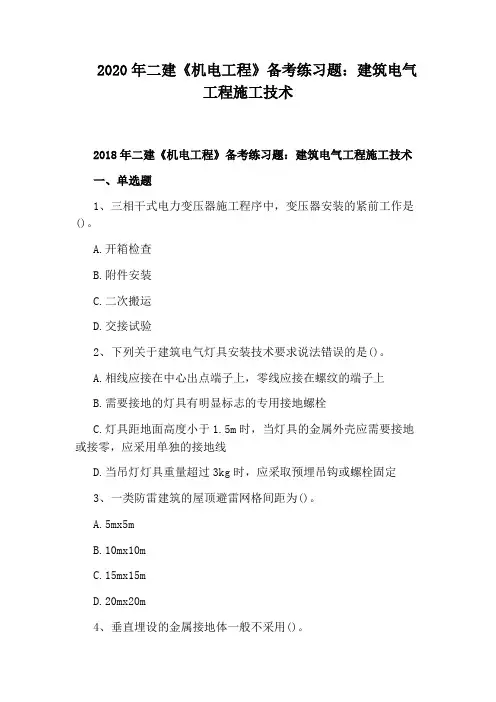

202X年二建《机电工程》备考练习题：建筑电气工程施工技
术
为您整理“202X年二建《机电工程》备考练习题：建筑电气工程施工技术”，欢迎阅读参考，更多精彩内容请继续关注我们的网站()。
202X年二建《机电工程》备考练习题：建筑电气工程施工技术
一、单选题
1、三相干式电力变压器施工程序中，变压器安装的紧前工作是( )。
A.开箱检查
B.附件安装
C.二次搬运
D.交接试验
2、下列关于建筑电气灯具安装技术要求说法错误的是( )。
A.相线应接在中心出点端子上，零线应接在螺纹的端子上
B.需要接地的灯具有明显标志的专用接地螺栓
C.灯具距地面高度小于 1.5m 时，当灯具的金属外壳应需要接地或接零，应采用单独的接地线
D.当吊灯灯具重量超过 3kg 时，应采取预埋吊钩或螺栓固定
3、一类防雷建筑的屋顶避雷网格间距为( )。
A.5mx5m
B.10mx10m
C.15mx15m
D.20mx20m
4、垂直埋设的金属接地体一般不采用( )。
A.镀锌扁钢
B.镀锌钢管
C.镀锌圆钢
D.镀锌角钢
二、多选题
5、在导线可共管敷设中，可穿入同一根导管内的回路有( )。
A.电压为 50V 及以下的回路
B.同一台设备的 3 个电动机的回路
C.无干扰要求的控制回路
D.照明花灯的 3 个回路
E.同类照明的 8 个回路
6、关于照明配电箱的安装技术要求，正确的有( )。
A.配电箱内应标明用电回路的名称和功率
B.零线和保护接地线应在汇流排上连接
C.每个三相分支回路的电流不宜超过 16A
D.每个单相分支回路的灯具数量不宜超过 25 个
E.插座为单独回路时的插座数量不宜超过 10 个
7、下列电动机接线要求中，说法正确的是( )。
A.动机接线方式应与电动机规格相符
B.电动机相线截面为 30mm2 时，接地线的截面为 16mm2
C.线路电压为 380V，当电动机额定电压为 380V 时，应该采用 Y 接
D.接地连接端子应接在机座的固定螺栓上
E.电动机必须按低压配电系统的接地制式进行可靠接地或接零
8、避雷带的搭接长度规定正确的有( )。
A.扁钢之间搭接为扁钢宽度 1 倍
B.扁钢之间搭接为扁钢宽度 2 倍
C.圆钢之间搭接为圆钢直径的 4 倍
D.圆钢之间搭接为圆钢直径的 6 倍
E.圆钢与扁钢搭接为圆钢直径的 3 倍
三、案例分析题一
9、背景资料：
施工过程中，监理工程师在现场巡视时发现:金属风管板材的拼接均采用咬口连接，其中包括 1.6mm 镀锌钢板制作的排烟风管，商场中厅500kg 装饰灯具的
悬吊装置按 750kg 做了过载试验，并记录为合格，花灯的 8 个回路导线穿在同一管内。监理工程师要求项目部加强现场质量检查，整改不合格项。
问题：
指出灯具安装的错误之处，并简述正确做法。
参考答案：
1、【答案】C
【解析】三相干式电力变压器的施工程序。开箱检查→二次搬运→变压器安装→附件安装→交接试验→送电前检查→送电运行验收
2、【答案】C
【解析】灯具安装技术要求。1.灯具安装应牢固。采用预埋吊钩、膨胀螺栓等安装固定，严禁使用木榫。固定
件的承载能力应与电气照明灯具的中粮相匹配。2.灯具的接线应牢固，电气接触应良好。螺口灯头的接线，相线应接在中心触点端子上，零线应接在螺纹的
端子上。需要接地或接零的灯具，应有明显标志的专用接地螺栓。3.灯具距地面高度小于 2.4m 时，当灯具的金属外壳应需要接地或接零，应采用单独的接地线(黄绿
双色)接到保护接地
(接零)线上。4.当吊灯灯具重量超过 3kg 时，应采取预埋吊钩或螺栓固定。5.花灯吊钩圆钢直径不小于灯具挂销的直径，且不应小于
6mm。3.大型花灯的固
定及悬吊装置，应按灯具重量的 2 倍做过载试验。
3、【答案】A
【解析】避雷带(网)的施工技术要求。一类防雷建筑的屋顶避雷网格间距为 5mx5m;二类为 10mx10m;三类为 20mx20m。
4、【答案】A
【解析】接地体的施工技术要求。垂直埋设的金属接地体一般采用镀锌角钢、镀锌钢管、镀锌圆钢。水平埋设的一般采用镀锌扁钢、镀锌圆钢。
5、【答案】ACD
【解析】导线敷设要求。1.管内导线应采用绝缘导线，A、B、C 相线绝缘层颜色分别为黄、绿、红。2.导线敷设后，应用 500V 兆欧表测试绝缘电阻，线路
绝缘电阻不应小于0.5MΩ。3.不同回路、不同电压等级、交流与直流的导线不得穿在同一管内。但①电压为 50V 及以下的回路②同一台设备的电动机回路和无干扰
要求的控制回路③ 照明花灯的所有回路④同类照明的几个回路，可穿入同一根管内，但管内导线总数不应多于 8 根。4.管内导线包括绝缘层在内的总截面积，不应
大于管子内空截面积的 40%。
6、【答案】BDE
【解析】照明配电箱安装技术要求。1.照明配电箱应安装牢固，配电箱内应标明用电回路名称。2.照明配电箱内应分别设置零线和保护接地(PE)线汇流排，
零线和保护线应在汇流排上连接，不得绞接。3.照明配电箱内每一单相分支回路的电流不宜超过 16A，灯具数量不宜超过 25 个。大型建筑组合灯具每一单相回路电
流不宜超过 25A，光源数量不宜超过 60 个。4.插座为单独回路时，数量不宜超过 10 个。灯具和插座混为一个回路时，起重插
座数不宜超过 5 个。
7、【答案】BE
【解析】电动机接线。1.电机接线应牢固可靠，接线方式应与供电电压相同。三相交流电动机有 Y 接和△接两种方式。2.线路电压为
380V，当电动机额定
电压为 380V 时应△接，当电动机额定电压为 220V 时应 Y 接。3.电机外壳保护接地(或接零)必须良好。电动机必须按低压配电系统的接地制式可靠接地或接零。接
地连接端子应接在专用的接地螺栓上，不能接在机座的固定螺栓上。4.电动机接地线的截面要求。
8、【答案】BD
【解析】避雷带的搭接长度应符合规定。扁钢之间搭接为扁钢宽度 2 倍，三面施焊;圆钢之间搭接为圆钢直径
的 6 倍，双面施焊;圆钢与扁钢搭接为圆钢直径 6 倍，双面施焊。
案例分析题一
9、【答案】
①“商场中厅 500kg 装饰灯具的悬吊装置按 750kg 做了过载试验，并记录为合格”，不妥。正确做法：大型花灯的固定及悬吊装置，应按灯具重量的 2 倍
做过载试验，即：500kg 装置灯具的悬吊装置按 1000kg 做过载试验。
②“花灯的 8 个回路导线穿在同一管内”不妥。
正确做法：照明花灯最多可 4 个回路导线穿在同一根管内。
