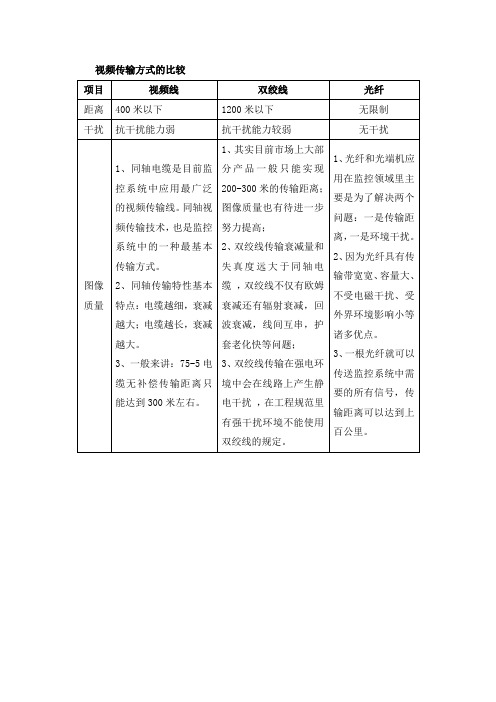

视频传输方式的比较
视频监控传输方式的比较 视频监控有视频基带传输、光纤传输、网络传输、微波传输、双绞线平衡传输、宽频共缆传输六种传输方式。 1、视频基带传输：是最为传统的电视监控传输方式，对0～6mhz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。其优点是：短距离传输图像信号损失小，造价低廉。缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差。 2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为光信号在光纤中传输。其优点是：传输距离远、衰减小，抗干扰性能最好，适合远距离传输。其缺点是：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。 3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式，采用mpeg音视频压缩格式传输监控信号。其优点是：采用网络视频服务器作为监控信号上传设备，有internet网络安装上远程监控软件就可监看和控制。其缺点是：受网络带宽和速度的限制，只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。 4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。其优点是：省去布线及线缆维护费用，可动态实时传输广播级图像。其缺点是：由于采用微波传输，频段在1ghz以上常用的有l波段（1.0～2.0ghz ）、s波段（2.0～3.0ghz）、ku波段（10～12ghz）,传输环境是开放的空间很容易受外界电磁干扰；微波信号为直线传输，中间不能有山体、建筑物遮挡；ku波段受天气影响较为严重，尤其是雨雪天气会有严重雨衰。
如何选择适合自己使用的无线监控系统，主要根据实际的需求和选择何种传输方式。目前主流的无线视频监控有3G/4G移动视频监控、WLAN（无线局域网）无线视频监控、微波（模拟微波）无线视频监控、COFDM无线视频监控、卫星无线监控。 1、3G传输2G的传输方式主要包括CDMA、GSM两种模式。此两种模式成本较低，具备较大的覆盖面，且传输速度较快，其中CDMA理论值传输速率为153.6Kbps，在实际使用中基本可达到60~80Kbps，因此在无线监控使用中，得到不少厂商的青睐。而基于GSM方式的GPRS，虽覆盖率则高于CDMA，但传输速率却略慢，因此在使用上仍处于下风。3G的传输方式主要包括移动(TD-SCDMA)、电信(CDMA2000EVDO)、联通(WCDMA)运营商的3G技术接入方式，自09年起，经各运营商大力推广，已有不少监控厂家针对此方面研发相关的产品。而3G突出的优点即高速的下载能力，理想值可达到3Kbps~1G的传输速率，目前4G设备在市场上也得到了广泛的应用，在3G的基础上更胜一筹。 优点：大范围移动监控缺点：带宽低、月租费适合行业：适用于公交视频监控、长途客车实时监控、押钞车管理和视频监控、船舶视频监控、军事训练移动指挥、记者跟踪采访、越野赛事监控、盛会安全管理、交通抓拍等场景的视频监控系统。 2、COFDM传输COFDM即编码正交频分复用的简称，是目前世界最先进和最具发展潜力的调制技术。它的实用价值就在于支持突破视距限制的应用，是一种在无线电频谱资源方面充分利用的技术，可以对噪声和干扰有着很好的免疫力，绕射和穿透遮挡物是COFDM的技术核心。其基本原理就是将高速数据流通过串并转换，分配到传输速率较低的若干子信道中进行传输。 优点：小范围移动监控、非视距、绕射缺点：频点使用需申请，带宽低，价格高适合行业：移动应急传输应用。应用于公安、消防、交警、人防应急、城管
目前无线视频监控的四大主流传输方式 如何选择适合自己的无线监控系统，关键是实际的应用需求和选择何种传输方式。目前主流的无线视频监控有WLAN（无线局域网）无线监控、微波（模拟微波）无线监控、COFDM无线监控、3G移动监控、卫星无线监控。 1、无线局域网传输系统 WLAN（无线局域网）与一般传统的以太网（Ethernet）的概念并没有多大的差异，只是将以太网的线路传输部分（普通网卡--五类线--普通HUB）转变成无线传输形式（无线网卡--微波—AP，AP可理解为无线HUB）。也可以说是双向通讯的数字微波。 视距无线网桥 是为使用无线局域网进行远距离点对点网间互联而设计。它是一种在链路层实现LAN互联的存储转发设备，可用于固定数字设备与其他固定数字设备之间的远距离（可达20km）、高带宽（可达11/54/108/150/300Mbps）无线组网。特别适用于城市中的远距离高速组网和野外作业的临时组
网。 优点：工作在免费频点（2.4G/5.8G）、带宽高 （11/54/108/150/300Mbps）、距离远（30-50km）、组网方式灵活（支持点对点、点对多点、中继、MESH）、价格便宜 缺点：固定无线传输 适合行业：最有效、最节省的网络视频监控系统。 REDWAVE提供全系列的视距 11/54/108/150/300Mbps、非视距54Mbps无线网桥 2、模拟微波 模拟微波就是将视频信号直接调制在微波的通道上，通过天线发射出去，监控中心通过天线接收微波信号，再通过微波接收机解调出原来的视频信号。也可以说是单向通讯的模拟微波。
此种监控方式没有压缩损耗，几乎不会产生延时，因此可以保证视频质量，但其只适合点对点单路传输，不适合规模部署，此外因没有调制校准过程，抗干扰性差，在无线信号环境复杂的情况下几乎不可以使用。而模拟微波的频率越低，波长越长，绕射能力强，但极易干扰其它通信，因此在上世纪90年代此种方式较多使用，现在使用较少，但价格也有优势。 优点：组网简单、价格便宜 缺点：频点使用需申请、不适合规模部署、抗干扰性差 适合行业：不合适布线，考虑成本投入 3、COFDM传输 COFDM即编码正交频分复用的简称，是目前世界最先进和最具发展潜力的调制技术。它的实用价值就在于支持突破视距限制的应用，是一种在无线电频谱资源方面充分利用的技术，可以对噪声和干扰有着很好的免疫力，绕射和穿透
视频信号的传输方式 监控系统中，视频信号的传输是整个系统非常重要的一环，也是广大工程商挺挠头的一件事，随着工程中监控设备价格的透明性和工程商竞争的加剧，信号传输部分的费用越来越受到大家的重视；目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，怎样能保证传输质量、降低费用，根据多年的工程经验，在这里我们作一些介绍供参考。 一、同轴电缆传输 （一）通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号，它的带宽是0-6MHZ，一般来讲，信号频率越高，衰减越大，一般设计时只需考虑保证高频信号的幅度就能满足系统的要求，视频信号在5.8MHZ的衰减如下：SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,，SYV75-7 96编国标视频电缆衰减13dB/1000米；如对图象质量要求很高，周围无干扰的情况下，75-3电缆只能传输100米，75-5传输160米，75-7传输230米；实际应用中，存在一些不确定的因素，如选择的摄像机不同、周围环境的干扰等，一般来讲，75-3电缆可以传输150米、75-5可以传输
300米、75-7可以传输500米；对于传输更远距离，可以采用视频放大器（视频恢复器）等设备，对信号进行放大和补偿，可以传输2-3公里；另外，通过一根同轴电缆还可以实现视频信号和控制信号的共同传输，即同轴视控传输技术，下面简单介绍一下该技术：在监控系统中，需要传输的信号主要有两种，一个是图像信号，另一个是控制信号。其中视频信号的流向是从前端的摄像机流向控制中心；而控制信号则是从控制中心流向前端的摄像机（包括镜头）、云台等受控对像；并且，流向前端的控制信号，一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能，这种传输方式节省材料和成本、施工方便、维修简单化，在系统扩展和改造时更具灵活性；同轴视控实现方法有两类：一是采用频率分割，即把控制信号调制在与视频信号不同的频率范围内，然后同视频信号复合在一起传送，再在现场做解调将两者区分开；由于采用频率分割技术，为了完全分割两个不同的频率，需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器，这样就影响了视频信号的传输效果；由于需将控制信号调制在视频信号频率的上方，频率越高，衰减越大，这样传输距离受到限制；另外方法是采用双调制的方
视频监控中的常见几种视频传输方式介绍 目前，在安防监控行业中用来传输图象信号的方式有很多，但主要传输介质是同轴电缆、双绞线和光纤，对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。同轴电缆是较早使用，也是最传统的视频传输方式。后来，由于远距离和大范围图象监控的需要以及人们对监控图象质量的要求提高，监控网络中开始大量使用光纤来传输图象信号。虽然双绞线被使用到图象监控网络中是近来的事，但双绞线的视频平衡传输技术是很早就出现了。它也是视频传输技术的一个分支。下面详细介绍下常见视频传输方式： 1、视频基带传输：是最为传统的电视监控传输方式，对0～6MHz视频基带信号不作任何处理，通过同轴电缆（非平衡）直接传输模拟信号。其优点是：短距离传输图像信号损失小，造价低廉，系统稳定。缺点：传输距离短，300米以上高频分量衰减较大，无法保证图像质量；一路视频信号需布一根电缆，传输控制信号需另布电缆；其结构为星形结构，布线量大、维护困难、可扩展性差，适合小系统。 2、光纤传输：常见的有模拟光端机和数字光端机，是解决几十甚至几百公里电视监控传输的最佳解决方式，通过把视频及控制信号转换为激光信号在光纤中传输。其优点是：传输距离远、衰减小，抗干扰性能好，适合远距离传输。其缺点是：对于几公里内监控信号传输不够经济；光熔接及维护需专业技术人员及设备操作处理，维护技术要求高，不易升级扩容。 3、网络传输：是解决城域间远距离、点位极其分散的监控传输方式，采用MPEG2/ 4、 H.264音视频压缩格式传输监控信号。其优点是：采用网络视频服务器作为监控信号上传设备，只要有Internet网络的地方，安装上远程监控软件就可监看和控制。其缺点是：受网络带宽和速度的限制，目前的ADSL只能传输小画面、低画质的图像；每秒只能传输几到十几帧图像，动画效果十分明显并有延时，无法做到实时监控。 4、微波传输：是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。采用调频调制或调幅调制的办法，将图像搭载到高频载波上，转换为高频电磁波在空中传输。其优点是：综合成本低，性能更稳定，省去布线及线缆维护费用；可动态实时传输广播级图像，图像传输清晰度不错，而且完全实时；组网灵活，可扩展性好，即插即用；维护费用低。其缺点是：由于采用微波传输，频段在1GHz以上，常用的有L波段（1.0～2.0GHz）、S波段（2.0～3.0GHz）、Ku波段（10～12GHz），传输环境是开放的空间，如果在大城市使用，无线电波比较复杂，相对容易受外界电磁干扰；微波信号为直线传输，中间不能有山体、建筑物遮挡；如果有障碍物，需要加中继加以解决，Ku波段受天气影响较为严重，尤其是雨雪天气会有比较严重的雨衰现象。不过现在也有数字微波视频传输产品，抗干扰能力和可扩
