1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.
5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有
A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.
6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.
7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.
8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,
后门来人闭合开关只有
铃响. .试画出符合以上
要求的电路图
9.按要求设计电路图.实验器材
有两节干电池,两盏规格相同的
灯泡和一只开关,要求:闭合开关
时一盏灯发光,开关断开时两灯都发光.
10.如图14所示.L1、L2为两盏电灯，A为电铃，
S1、S2为两个开关，E为电池组.
试将元件符号按下列要求连接成电路图:A和L1
串联后再与L2并联,S1只控制L2,S2
控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).
11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用
导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.
当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C 时,L1、L2和L3都亮,并且L3要亮一些;
当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.
12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C
是三个接线柱,现用一组电源作检
测器来了解框内两灯的连接方式,当检
测器两
端M、N与A、B或B、C相连时
只有一盏灯亮,当M、N、与A、C相
连时,两灯
均亮,且两灯亮度较暗.请画出框内两
灯的连接方式.
13.王刚同学想检查一根旧导线是否
折断,他手中只有一节电池,一个小灯泡和
一段好的导线,请你帮他想想办法.(画
出电路图)
14.某控制电路的一个封闭部件上,有
三个接线柱A、B、C和电灯、电铃各一
只
(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B 时灯不亮,铃不响;连
接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.
15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.
(1)只闭合开关S1,L1、L2两灯都亮;
(2)只闭合开关S2,L1、L2两灯都不亮;
(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.
16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都不接,
铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、D
或B、C铃都要响.请画出方框内的电
路图.
17.如图20所示的电路中,有带风扇的电电
动机一只,电热丝一段,开关两
只(S1、S2),插头一只,导线若干,利用这些器材可
以连成一个有冷、热两
档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不
、S2时吹热风.
发热,同时闭合S
请你用笔画线作导线按要求将图中的
元件连接起来(连线不要交叉).
18．(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是
图1
19．（江苏省宿迁市）如图所示，当闭合开关S后，电路中最容易损坏的是
A．灯泡L
B．电流表A
C．电压表V1
D．电压表V2
20．（福州市）图6所示电路中，
当开关S闭合后，要使电阻R1、R2串
联，甲、乙应该接入的是
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表C．甲、
乙都接电压表D．甲、乙都接电流
表
21．(云南)一种声光报警器的电路如图3所示。闭合开关S1和S2后，会出现的现象是（）
A．灯亮，铃响B．灯亮，铃不响
c．灯不亮，铃响D．灯不亮，铃不响
22．（攀枝花市）如图1所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是( ),若并联则该
23．（福州市罗源、平潭）为了
节能、方便，有的楼道照明灯使
用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有声音时闭合。下面能实现只在黑暗且有声音时灯才亮的电路原理图是
A B C
D
24、（上海浦东）如图10所示电路中有两个小灯，请在图中○
内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
25．在图17中，根据标出的电流方向，从电
池、电流表、电压表三个元件中选出两个元
件，并将所选的元件符号填入电路的空缺处．要求：灯L1和L2串联，且都能发光．
26．指出图15示电路的三处错误：
图17
（1）
（2）
（3）
27．如图13所示，S可以分别与a、b、c三个固定触点接通，当开关S与a点接触时，灯发
光，当开关S与
b接触时，灯泡发光，当开关与c
点接触
时发光。
28．一蓄电池正负极磨损不清但仍可以使用，请设计实验判断出它的正负极（用三种方法）。1．在下图11中请你以笔代线将根据甲图中的电路图连接好电路。（其中A1的量程为0～0.6A，A2的量程为0～3A）
29．如上右图所示的S1和S2是单刀双掷开关，另有红、黄、绿三盏灯和电源，请按要求画出电路图，并连接实物图。要求：若红灯亮时，黄灯和绿灯都不亮，若红灯灭时，黄灯和绿灯可分别亮任何一盏。
30．一只木盒上有红灯和绿灯各一盏，三个开关，为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将实验结果填入下表：根据情况试在右边画出符合题意的电路图
只闭合的开关S1S2S3S1S2S2S3S1S3S1S2S3
灯的发光情
况红
灯
不
亮
不
亮
不
亮
亮
不
亮
不
亮
亮绿
灯
不
亮
不
亮
不
亮
不
亮
亮
不
亮
亮
31．按图14示的实物连接图，在实物图右方虚线框内画出相应的电路图。
32.(贵阳实验区)请你根据图9甲所示的电路图,用笔画线代替导线,将图9乙中未连接好的器材
连接起来(连线不能交叉)。
33.(梅州)如图7所示，甲是玩具电风扇的电路图，请在乙图中
连
34.(无锡)居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计出一种“聪明”的电路——晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮。请把右图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）。
35.(扬州)用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于；有的纸屑接触玻璃棒后“跳开”，这又是因为。
36.(泰安)在下图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连
接起来．
37．(福州课改区)野营时，小
红携带的手电筒不发光了，请
你帮助找出原因。
（1）请根据图18手电筒的结构示意图，将电路图补画完整。
（2）写出手电筒不发光的三种可能原因。
中考物理作图知识考点： 1、会画简单的光路图 2、会画简单的电路图 3、会连接简单的串联电路和并联电路 4、会画力的力臂 5、会用力的示意图描述力 6、会组装简单的滑轮组（绕线） 7、会判断通电螺线管的N、S极、电源的正、负极或磁体（小磁针）的N、S极 8、会画磁体外围的磁感线或标出磁体的磁场方向 9、光学暗盒问题 一、光的反射作图 1、光的反射作图的依据是：入射角等于反射角。 2、三类具体问题： 1）如图1所示，已知入射光线和反射面的位置，请画出反射光线。 2）如图2所示，已知反射光线和反射面的位置，请画出入射光线。 3）如图3所示，已知入射光线与反射光线，请画出反射面的位置。 二、光的折射作图 1、根据光的折射规律作图 1）依据：光的折射规律 2）方法：(1)先找交点。(2)确定法线的位置。(3)根据光的折射规律画出折射光线 例 1在图4中根据入射光线大致画出折射光线。 2、根据光经过透镜的会聚或发散作用作图 1）依据：光线过凸透镜会聚；过凹透镜发散。 2）光经过透镜的三条特殊光线：①过光心的光线传播方向不变；②平行光经过凸透镜后过焦点； ③从焦点发出的光线过凸透镜后平行于主光轴射出 例 2在图5中画出经凸透镜和凹透镜折射后的光线。（图见图4后） 三、平面镜成像光路图的两种作法 1、反射法： 1）作图依据是光的反射定律。 2）作图方法：从光源或物体上的每个点选择两条入射光线，画出相应的反射光线并反向延
长确定 对应的像点（一般只要求会画点光源的成像光路图）如图6所示。 2、平面镜成像特点作图法： 1）依据：直接利用物像相对于镜面对称。 2）方法：作垂线、截距离、连虚线。如图7所示。 四、怎样画电路图和连接实物图 1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。②要注意所画符号和实物的对应性。③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。 2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系， 然后画一个作用与效果同实物图一致的规范的电路图。 3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联 电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。 4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接 和控制情况，画电路图或连接实物图。 例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉） 例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。
初二下物理杠杆习题 一、作图题 1．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示． 2．画出图中各力的力臂： 3．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂． 4．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示． 5．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．
二、基础题 1.判断下列物体中，哪些属于杠杆（） A.夹取物体的镊子 B.拔铁钉的羊角锤 C.杂技演员手中的水流星 D.打气筒中的活塞杆 2.一根重100 N的均匀直铁棒放在水平地面上，抬起一端所需最小的力是（） A.50 N B.75 N C.25 N D.100 N 3.如图13-4-1所示，有一根均匀铁棒，长为L，OA=L/4，重力G=600 N，为了不使这根铁棒的B端下沉，所需外力F至少应为________ N，若F的方向不变，微微抬起这根铁棒的B 端，所需外力F′应为________ N。 图13-4-1 4.下图13-4-2工具中，省力杠杆是_____________________；费力杠杆是__________；等臂杠杆是__________。 三、提升题 1.两个小孩坐在跷跷板上，恰好处于平衡，此时 A.两个小孩重力一定相等 B.两个小孩到支点的距离一定相等 C.两个小孩质量一定相等 D.两边的力臂与小孩重力的乘积相等
2.如图1所示要使杠杆平衡，作用在A 点上的力分别为F 1 、F 2 、F 3 ， 其中最小的力是 A.沿竖直方向的力F 1最小 B.沿垂直杠杆方向的力 F 2最小 C.沿水平方向的力F 3最小 D.无论什么方向用力一 样大 3.如图2所示，把一根均匀的米尺，在中点O 支起，两端各 挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减 钩码或移动钩码，下列几种方式仍能保持米尺平衡的是 A.两边各加一个钩码 B.两边钩码各向外移动一格 C.左边增加一个钩码，右边向外移动一格 D.左右两边的钩码各减少一个 4.图甲所示的杠杆是平衡的。若如图乙所示，在支点两侧的物体下方分别加挂一个等重的物 体，杠杆 A.仍能平衡 B.不能平衡，A 端上升 C.不能平衡，B 端上升 D.无法判断 5.如图右所示，一直杆可绕O 点转动，杠杆下端挂一重物，为了提高重物， 用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个 过程中直杆 A.始终是省力杠杆 B.始终是费力杠杆 C.先是省力的，后是费力的 D.先是费力的，后是省力的 6.室内垃圾桶，平时桶盖关闭不使垃圾散发异味，使用时，用脚踩踏 板，桶盖开启.根据室内垃圾桶结构图3可以确定 A.桶中有两个杠杆在起作用，一个省力杠杆，一个费力杠杆 B.桶中只有一个杠杆在起作用，且为省力杠杆 C.桶中只有一个杠杆在起作用，且为费力杠杆 D.桶中有两个杠杆在起作用，且都是费力杠杆 四、计算题 1. 如图4所示，将质量为10 kg 的铁球放在不计重力的木板OB 上的A 处，木板左端O 处可自由转动，在B 处用力F 竖直向上抬着木板，使其保持水平，已知木板长1 m ，AB 长20 cm ，求F 的大小. 2. 一根长2.2 m 的粗细不均匀的木料，一端放在地面上，抬起它的粗端要用680 N 的力；若粗端放在地上，抬起它的另一端时需要用420 N 的力，求：（1）木料重多少？（2）木料重图 1 图 2 图 3 图 4
电学作图题专题训练 1、根据图甲所示的电路图，把图乙中的器材连成实物电路。 31.按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。 14.用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯） 15.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。 8.请将下图中的元件连接成串联电路。 9、请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。 11.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）
12.请按照图（1）中的电路图将图（2）中的实物连成电路。 20.请你对照下面的电路图，把实物元件用线连接起来。 22. 请将图所示元件按电路图连接，连线不要交叉。 24.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）
29.按照图（a）所示的电路图，将图（b）中的各元件连接起来。 30.按照下图所示的电路图将实物元件连成电路。 31.根据甲图，把乙图中的实物连接起来。 33.请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。 34.将如图所示的实物图连接成电路，要求两盏灯并联，开关只控制灯L1。（连线不许交叉） 6、如下图所示电路，画出相应的电路图。 1.右图中是一次电学实验的实物连接图，请画出它 的电路图。
第六题图 25.根据图中的实物连接情况，画出相应的电路图。 5.请根据图中（1）（2）（3）所标出的电流方向，把电 池的符号填入方框内。 10.请根据如图所示的实物图画出电路图。 19.根据图中的实物连接图分别画出对应的电路图。 10题图 21.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。 21题 32题右 32.某同学要把L1、L2接成并联电路，开关S1控制整个电路，开关S2控制灯L2．如图所示，试指出其中错误并改正过来。再画出正确的电路图。 36.现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置。 （1）按下开关S2、S3时，电路中绿灯亮，电铃响； （2）按下开关S1、S2时，电路中灯不亮，电铃不响； （3）按下开关S1、S3时，红灯亮。
电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。 1、“由电路图连接实物图”： 如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成； 如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接； 应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。 2、“由实物图画出对应的电路图”： 如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成； 如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接； 应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。 1、请根据左边实物连接的电路图，画出其电路图。 2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
4、根据图(a)的电路图，在图(b)中画出对应的实物连接图． 5、在下图中，根据实物图，画出相应的电路图． 6、根据如图所示的实物图，画出电路图． 7、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路． 8、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。
9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)
杠杆作图 一、作力臂 1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。 2．如下图所示，杠杆OA处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2：。3．（1）如左图所示，杠杆AO(O是支点)受到绳子的拉力F和重物的拉力G的作用等，试画出并标明力F、G对支点O的力臂． （2）右图OA是一根能绕O转动的杠杆，在图中作出力F的力臂 B A O F F2 F1O 1
2 F2 F1O （3）右图是一台简易吊车的示意图，请画出F1、F2的力臂L1、L2。 （4）如左图中ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。 4．生活中有许多的器械利用杠杆原理来工作的： （1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。 （2）抽水机如右下图所示，O为支点，请画出力F1和F2的力臂． （3）铁锹是一种杠杆，请在右图中画出F 1 和F 2 的力臂L 1 和L 2 。 二、作五要素 5．如左图某同学斜拉旅行箱站立时的简化模型。请在图中画出阻力的示意图及阻力的力臂 6．如左图所示，请你画出这根钓鱼竿杠杆五要素。 7．如右图所示，一根粗细均匀的筷子放在盛有半碗水的碗中，此时的筷子可以等效为一根绕O点转的杠杆，画出这时的杠杆五要素。 8．下图为一指甲刀的示意图，它由三个杠杆组成，若用F l的力剪指甲时，试画出三个杠杆的五要素。 三、已知力臂作力 9．（1）如下左图，杠杆OA在力F 1 、F 2 的作用下处于静止状态，l 2 是F 2 的力臂，画出F 1 的力臂和力F 2（2）如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。 · O A O, F1 F1 F2
电路作图练习题 1、当开关都闭合时画出下列各电路中的电流方向，并判定各灯之间的连接方式： 2、当开关都闭合时判定下列电路中哪些灯亮，哪些灯不亮。
3、下列各电路图是否正确? 如果不正确请指出错误的原因。 4、根据实物图，画出电路图。 5、用笔画线代替导线，把下列元件连成并联电路，开关同S时控制灯泡L1, L2，并画出电路图。 6、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制灯泡L1, L2, 开关S1只控制灯泡L1, 开关S2只控制灯泡L2,并画出电路图。 7、用笔画线代替导线，把下列元件连成并联电路，开关S同时控制两个灯泡，开关S1只控
制灯泡L2，并画出电路图。 5题图 6题图 7题图 8、用笔画线代替导线，根据左边的电路图分别连接右边的实物图。 9、（1）根据图(甲)所示电路图，将图(乙)中的各元件连接起来． （2）若开关S 闭合后，通过电流表1A 的电流为0．8A ，通过灯1L 的电流为0．5A ，则电流表2A 的示数应是_______A ， （3）请在图(丙)的表盘上标出电流表2A 的指针位置及所用的接线柱． 10、要用电流表测量通过L 2的电流，如图所示是某同学所画的实物接线图．（1）请指出这个实物连接图中的三处错误．（2）画出改正错误后的电路图． 9题图 10题图 11、如右图所示, ①当只闭合开关K1时，发光的灯是（ ），它们是（ ）联的； ②当只闭合开关K2时，发光的灯是（ ），它们是（ ）联的； ③当只闭合开关K3时，发光的灯是（ ），它们是（ ）联的； ④当只闭合开关K1、K3时，发光的灯是（ ），它们是（ ）联的； ⑤当同时闭合开关K1、K2、K3时，发光的灯是（ ），它们是（ ）联的；
家庭电路作图题训练 姓名： _____________班级： _____________ 1、把带有开关的电灯，三孔插座正确地连入如图的家庭电路中． 2、一间教室要安装 2 盏“ 220V 40W”的电灯和一个插座，要求开关S 控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来． 3、请同学们将图连成符合安全用电原则的照明电路。 4、（ 2015 ?洪湖市一模）请用笔画线代替导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家 庭电路中． 5、将如图所示电水壶的 3 条接线按照安全用电的原则对应连接到插头上．
6、请将带开关的螺丝口灯泡和带熔丝的三孔插座，正确接入图中所示的电路中。 7、声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间；某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从那端进入，电灯都能接通电源发光；请用笔画线代替导线，在答题卡上按题意要求将图中的电路连接完整。 8、下图是家庭电路的示意图。请把该图连接完整（ 4 分） 9、小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路。
10、如图所示 , 甲为一个“一开三孔”开关 ( 即一个开关和一个三孔插座连在一起 ) 的实物图 , 乙为背面接线示意图 ,“ A”“ B”是从开关接线柱接出的两根导线 , 请你将图乙中的电路连接完整 , 使开关控制电灯 , 又不影响插座供其他电器使用。 , 使护士看见L1 灯亮知道 1 号病房有人呼叫, 看见L2 灯亮知道 2 11、请在图中的虚线框内设计一电路图：连接导线 号病房有人呼叫。( 虚线框内导线不许交叉) 12、为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关 S1（现场有人， S1 闭合；现场无人， S1 断开）以及可见光自动开关 S2（白天， S2 闭合；夜间， S2 断开）控制电路，可达到目的．请完成电路连 接． 13、如图所示的家庭电路, 将开关、两盏灯和插座连入电路中, 要求开关同时控制两盏电灯，插座单独使用。
简单电路作图题训练 1、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图, ( 导线不能交叉 ) 要求: (1) 只闭合 S 1时,红灯发光,绿灯不发光 (2)S 1、 S 2都闭合时,两灯都发光 (3) 只闭合 S 2时,两灯均不发光。 2、根据图甲所示的电路图,用笔画线代替导线,连接图乙所示的实物电路 (要求导线不能交叉)。 3、根据图甲所示的电路图, 将图乙中的实物用铅笔线表 示导线连接起来。(导线不许 交叉) 甲乙 4、根据实物图,在下面的方框里画出电路图。
5、根据图甲电路图,将图乙的电路元件连成实物电路. 6、如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来、 7、根据图所示的电路图,用笔画线代替导线,连接实物电路 (要求导线不能交叉) 8、请您根据图甲电路图,在图 乙中连接好实物电路. 9、根据电路图连接实物图:
10、运用知识解决问题 请根据图甲电路图,连接好图乙实物电路. 11、根据图所示电路图,连接实物图。 12、小明连接好了一个电路,如图8所示。 (1)请在图9的方框内画出她的电路图 (2)小红认为此电路有缺点,因为没法只让灯L2亮,而灯L1不亮。小红想将此电路改为由S1、S2分别控制灯L1、L2的并联电路,应该如何连接？请您帮她想个解决的办法,用笔画线代替导线连接图10的实物电路图。
13、根据实物图在右边虚线框中画出对应的电路图. 14、根据如图所示的实物连线图,画出对应的电路图。(要求连线要横平竖直,尽量使电路图简洁美观) 15、试根据实物图在虚线框内画出它的电路图,并在图上标出S1、S2、S3、L1、L2。 16、根据以下要求,设计电路,用笔代线在图中画出相应的实物连接图.(导线不能交叉)要求: (1)只闭合S1时,红灯发光,绿灯不发光(2)S1、S2都闭合时,两灯都发光 (3)只闭合S2时,两灯均不发光.
1、请根据左边实物连接的电路图，画出其电路图。 2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 4、根据图(a)的电路图，在图(b)中画出对应的实物连接图． 5、在下图中，根据实物图，画出相应的电路图． 6、根据如图所示的实物图，画出电路图．
8、请把图4-9中的电路元件连成电路图。要求：S只控制L1，S2控制干路。 9、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉) 27．请按照原理图连接实物图。（要求导线互不交叉，与原理图一一对应，不要求量程选取） 23．为了测量电阻R的阻值，某同学对应原理图连接实验器材的线路如图所示。 ㈠．请指出连接线路中的三个错误，只须用语言说明： （1）滑动变阻器：______________________________________. （2）定值电阻：________________________________________. （3）电压表：___________________________________________. （4）试用笔画线代替导线，将错误改正过来。（每处一分，共3分）
21.某同学依据图12甲所示的电路图，已部分完成了在图12乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。（3分） 22.把以下电路在右边方框里画成电路图。 电 学 特 点 与 原 理 公 式 欧姆定律：R U I （欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比） 串联部分 1． I=I1=I2=…=In (串联电路中电流的特点：电流处处相等) 2． U=U1+U2++Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)
物理杠杆作图题 1．请标明图中杠杆的支点： 2．用图所示的杠杆提起重物． O 是杠杆的支点，在 A 点用力，在图中画出力Ｆ的力臂，并用字母 G 表示． 3．画出图中各力的力臂： 4．如图中均匀直棒OA 可绕 O 点转动，请分别画出水平拉力Ｆ和重力G的力臂． 5．如图为用起子开汽水瓶盖的时候，杆的支点 O 位置，及手作用在起子上力的力臂．请在图中表示． 6．试在图上画出Ｆ1和Ｆ2的力臂 7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示． 8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
9．画出并标明图中Ｆ、G对支点O的力臂． 10．画出图中各力的力臂． 11．画出图中Ｆ1和Ｆ2的力臂 G1和 G2． 12．画出图中杠杆所受各力对于点O 的力臂（不计杠杆所受的重力） 13．图中杠杆所受的重力G 和拉力Ｆ的力臂． 14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．
16．如图所示，试画出杠杆OA 所受力的力臂（OA 杆的质量忽略不计） 17．图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂． 18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和 G2分别标明． 19．画出图中杠杆所受各力对于支点O 的力臂（不计杠杆所受重力） 20．在图所示的各杠杆中，O 是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2． 21．下列所示的杠杆中，O 是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、 G2表
示它们． 22．画出下列各力的力臂（如图） 23．画出下列各力的力臂（如图） 24．如图中的点O 是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和 G2标明． 25．画出图中Ｆ1和Ｆ2的力臂． 26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O 的力臂，并分别用字母 G1和 G2表示． 27．如图所示，一木杆可绕固定轴O 自由转动，木杆在水平拉力Ｆ的作用下处于平衡 状态．试在图上画出拉力Ｆ和木杆重力G 对 O 点的力臂． 28．画出图 1 和图 2 中各力的力臂．
背诵知识点： 1串联电路的电流特点：只有一条电流..而且处处相等。 并联电路的电流特点：有两条或两条以上的电流.而且不一定相等 2连接电路口诀：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可 要条条连，连好再检验。 例1.将两个灯泡串联起来 .将两个灯泡并联起来 例2. 根据电路图连接实物图 例3.按照实物图作出电路图 例4、如图4所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。 ⑴只闭合开关S 3，其余开关断开； ⑵只闭合开关S 2，其余开关断开； ⑶同时闭合S 1和S 3，其余开关断开； ⑷同时闭合S 1和S 2，其余开关断开； 例5．如图2所示的电路中，⑴当只闭合开关S 1时，哪些灯发 光？其等效电路如何？⑵当开关S 1和S 2同时闭合时，哪些灯发光？其等效电路如何？ 图4 3
L 1 L 2 S 1 图 8 例6（1）请你设计一个楼梯灯的电路图。 练习 1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。 2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。 3图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。 4图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。 6、图 7、图 8、图 9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。 7 、在图13中只接通开关S 时，两灯都亮，同时接通S 和 S 1时L 1亮，L 2不亮。 8、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。 L 1 L 2 图 1 L 1 L 2 图 2 L 1 L 2 S 1 图 3 S 2 S 2 L 1 L 2 S 1 图 4 S S S 1 L 1 L 2 图 9 S 1 S L 1 L 2 图 7 L 1 L 2 S 1 S 2 S 图 5 L 1 L 2 L 3 S 1 S S 2 图 6 图 10 S 1 S L 1 L 2 图 11 L 2 S 1 S L 1 S S 1 L 1 L 2 图 12 L 1 L 2 S 1 图13 S S S 2 L 2 S 1 图 14
串联和并联练习题 、填空题 1. 将两个小灯泡 _________ 到电路中，我们就说这两个小灯泡是串联；将 两个小灯泡 _________ ■接到电路中，我们就说这两个小灯泡是并联? 2. 人体心脏的跳动是由 _________ 控制的.医生在人的胸部和四肢连上电 极，就可以在仪器上看到心脏跳动的 __________ 随时间变化的曲线，这就是通 常说的 __________ 通过 ___________ 以了解心脏的工作是否正常. 3. __________________________________________________________ 在下图所示的电路中，当开关 S 、S 2都闭合时，亮着的灯是 ____________________ ;当 开关S 闭合，S2断开时亮着的灯是 __________ 4?你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时， 其他的灯 还能正常发亮?由此可以断定这些路灯是 ___________ 的? 5. ___________________________________ 如上图所示的电路中，灯L i 、L 是 _ 联，开关S 控制灯 _________________________ S 控制灯 __________ . 6. 当我们连接电路时，为了安全，控制电路的开关应该处于 7. 如下图所示，L i 、L 2,是两个相同的小灯泡，A 、B 、 C 、D 是四个接线柱，若用导线将 AB 和CD 分别连 接起来，则灯L i 、L 2是 ____________ 联的；若用导 线只将BD 连接起来，则灯L i 、L 2是 ______________ 联 的；若用导线只将AC 连接起来，则会发生 二、选择题 8. 在连接电路的过程中，下列几种做法中，没有必要的是（ ） 状态.
初中物理作图题汇总 相关练习： 一、光的直线传播：影子的形成、小孔成像、坐井观天； 1、如图所示。晚上，在路灯的照耀下，地面上留下了小芳的影子。并标示出地面上人影的范围（要保留作图的依据）。
2、按要求完成下列作图。如图所示，请作出物体AB通过小孔在屏上所成的像A'B'（保留作图痕迹）。 3、“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）． 二、光的反射和折射：光的反射和折射定律，光路是可逆的； 1、如图所示，一束光线斜射向一平面镜，请画出其反射光线并在图上标出反射角的大小。 2、在图中，根据给出的反射光线OB画出入射光线AO，并 标出入射角及其度数。 3、在图中，根据入射光线AO，画出反射光线OB。 4、（1）如图所示，入射光线AO照射到镜面上发生反射，OB 为反射光线。请根据光的反射定律，确定平面镜的位置。 （2）如图所示，小明用平面镜将 一束太阳光反射后竖直射向井底，请在图上作出平面镜的位置。
（1）图（2）图 5、根据题目要求，完成下列作图 如图所示，一束光沿AO从空气斜射入水中，请画出折射光线的大致方向。 6、如图所示，AO为入射光线，O为入射点。根据光的反射和折射特点，在图中画出反射光线及折射光线。 7、如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线。（保留作图痕迹） 8、在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示，请将眼睛看到硬币像S′的光路图补充完整。 9、如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
电路和电路图练习 1．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2、根据实物图，在下边方框中画出相应的电路图 （1） （2） （3） 3.根据电路图连接实物图 （1） （2） 4、试指出下面电路有什么错误，并改正。 5、一个开关能够控制3个灯泡，试画出连接方式，并画出相应的电路图
6、如图所示的电路中，正确的是( ) 7、分析右下图所示的实物连接电路，下列说法中正确的是（） A、L1、L2是串联 B、L1、L3是串联 C、L1、L2 、L3是串联 D、L1、L2 、L3是并联 8、如图所示的电路中，若要使两灯串联，应闭合开关若要使两灯并联，就要闭合开关________。 （7题）（8题） 9、关于电源短路及其危害，下列说法中正确的是( ) A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线 C．短路就是电路中没有开关D．短路时，电源会发热而烧坏 10、如图所示，下列电路中，开关同时控制电灯和电铃的是（） 11、如图所示电路，以下说法正确的是( ) A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响 C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响
（11题）（12题） 12、如上右图所示，若要A灯亮，B灯不亮，应将开关闭合，若要B灯亮A灯不亮， 应将开关闭合，若S2、S3闭合，S1断开，则A灯，B.灯． 13、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。 14、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 15、如上右图所示，按电路图用笔画线作导线，将元件连接起来. 16、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。 要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组 17、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。 18、根据图(a)的电路图，在图(b)中画出对应的实物连接图．
作图题 1．请标明图中杠杆的支点： 2．用图所示的杠杆提起重物．O是杠杆的支点，在A 点用力，在图中画出力Ｆ的力臂，并用字母G表示． 3．画出图中各力的力臂： 4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂． 5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示． 6．试在图上画出Ｆ1和Ｆ2的力臂 7．在右图中画出力Ｆ对支点O的力臂，并用字母G 表示． 8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂． 9．画出并标明图中Ｆ、G对支点O的力臂． 10．画出图中各力的力臂． 11．画出图中Ｆ1和Ｆ2的力臂G1和G2． 12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力） 13．图中杠杆所受的重力G和拉力Ｆ的力臂． 14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1 和阻力Ｆ2的力臂G2．
15．画出图中，加在杠杆上的动力Ｆ的力臂． 16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计） 17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂． 18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分 别标明． 19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力） 20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2． 21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它 们． 22．画出下列各力的力臂（如图） 23．画出下列各力的力臂（如图） 24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明． 25．画出图中Ｆ1和Ｆ2的力臂．
中考复习电学部分——电路图作图 1、在图中添加一根导线，使电键闭合后，滑动变阻器的滑片向右移动时，电压表的读数变小。 2、在如图所示的电路中，导线尚未连接完整，请用笔线代替导线补上，补上后要求：当电键S闭合后，向左移动滑动变阻器的滑片时，电流表示 数变大，灯L亮度不变。 3、如图所示电路中，还有导线没有连接，请用笔线代替导线补上，补上后要求：电压表测电灯两端的电压，且当滑片向右移动时电压表示数变大。 4、如图中的电路实物图，有一根导线尚未连接．请用笔画线代替导线，将电路连接完整，要求：闭合电键S后，当滑动变阻器的滑片P向C端移动时，小灯泡逐渐变暗。 5、在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。 6、在如图所示的电路中，用笔线补上两根导线，要求两灯串联，电压表测L1的电压。 7、在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S，当滑动变阻器的滑片向左移动时，电流表的示数逐渐变大。 8、在如图所示的电路中有一根导线尚未连接，以笔画线代替导线补上，要求：闭合开关，滑动变阻器的滑片自中点向左移动时，电流表的示数不变且灯的亮度不变。 9、如图所示电路，有一根导线未连接，请用笔线代替导线补上，要求：（1）电路完整；（2）滑动变阻器滑片向右移动时接入电路的电阻变大；（3）电流表示数不变。 10、在图中，有一根导线没有接上，请用笔线代替导线补上。补上后的要求：滑动变阻器滑片向左移动时，电压表示数变大。 11、在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：当滑动变阻器的滑片向左移动时，电灯变亮。

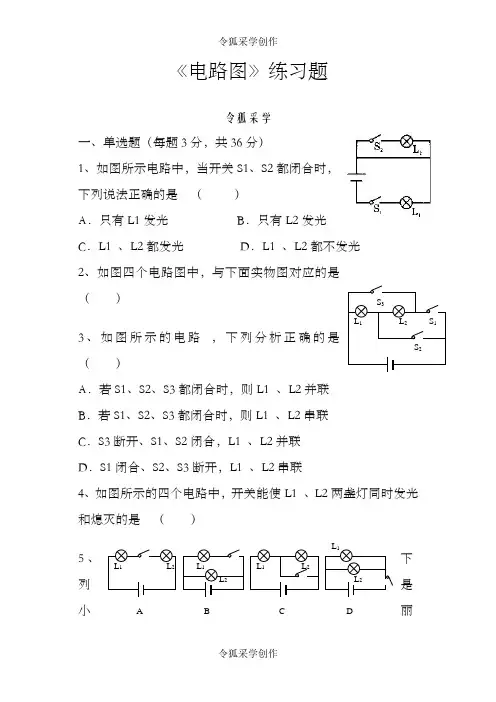

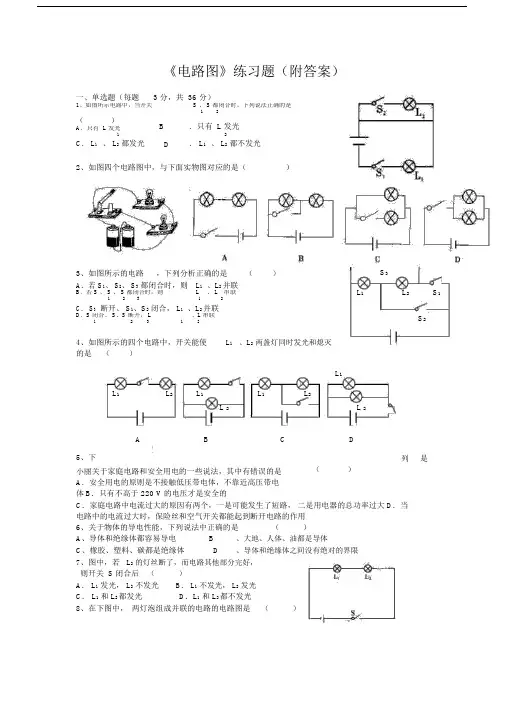

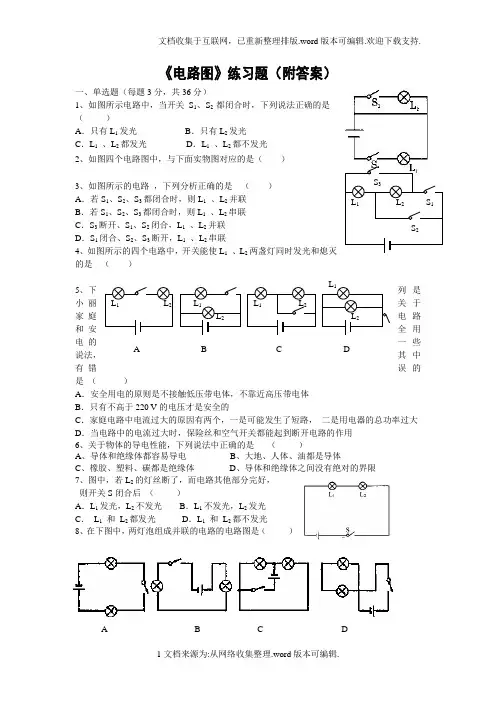

创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 《电路图》练习题 一、单选题（每题3分，共36分） 1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是 （） A．只有L1发光B．只有L2发光 C．L1、L2都发光D．L1、L2都不发光 2、如图四个电路图中，与下面实物图对应的是（） 3、如图所示的电路，下列分析正确的是（） A．若S1、S2、S3都闭合时，则L1、L2并联 B．若S1、S2、S3都闭合时，则L1、L2串联 C．S3断开、S1、S2闭合，L1、L2并联 D．S1闭合、S2、S3断开，L1、L2串联 4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（） 5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（） L2 L1 L2 L1 L2 L1L2 L1 A D C B L2 L1S1 S3 S2
