压力管道的吹扫与清洗
编制日期
审查日期
批准日期
1.适用范围：本程序适用于本公司锅炉和压力管道安装中的管道吹扫与清洗。
2.一般要求
2.1管道的吹扫与清洗应在压力试验合格后进行，应在吹冼前编制吹洗方案。
2.2吹洗方法应根据对管道的使用要求、工作介质及管道内表面的脏污程度确定。公
称直径大于或等于600mm的液体或气体管道宜采用人工清理；公称直径小于600mm的液体管道宜采用水冲洗；公称直径小于600mm的气体管道宜采用空气吹扫；蒸汽管道应以蒸汽吹扫；非热力管道不得用蒸汽吹扫。对有特殊要求的管道，应按设计文件规定采用相应的吹洗方法。
2.3不允许吹洗的设备及管道应与吹洗系统隔离。
2.4管道吹洗前，不应安装孔板、法兰连接的调节阀、重要阀门、节流阀、安全阀、
仪表等，对于焊接的上述阀门和仪表，应采取流经旁路或卸掉阀头及阀座加保护套等保护措施。
2.5吹冼的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物不得进入已合格的
管道。
2.6吹洗前应检验管道支、吊架的牢固程序，必要时应予以加固。
2.7清洗排放的脏液不得污染环境，严禁随地排放。
2.8吹扫时应设置安全区域。
2.9蒸汽吹扫时管道及其附近不得放置易燃物。
2.10管道吹洗合格并复位后不得再进行影响管内清洁的其他作业。
2.11管道复位时应有业主或建设单位代表在场共同检查，并填写检验记录。
3.水清洗
3.1冲洗管道应使用洁净水，冲洗奥氏体不锈钢管道时水中的氯离子含量不得超过
25ppm。
3.2冲洗时，宜采用最大流量，流速不得低于1.5m/s。
3.3排放水应引入可靠的排水井或沟中，排放管的截面积不得小于被冲洗管道截面积
的60%。排水时，不得形成负压。
3.4管道的排水支管应全部冲洗。
3.5水冲洗应连续进行，以排出口的水色和透明度与入口水目测一致为合格。
3.6当管道经水冲洗合格后暂不运行时，应将水排尽，并应及时吹干。
4.空气吹扫
4.1空气吹扫应利用生产装置的大型压缩机，也可利用装置中的大型容器储气，进行
间断性的吹扫。吹扫压力不得超过容器和管道的设计压力，流速不宜小于20m/s。
4.2吹扫忌油管道时气体中不得含油。
4.3空气吹扫过程中，当目测排气无烟尘时，应在排气口设置贴白布或涂白漆的木制
靶板检验，5min内靶板上无铁锈、尘土、水分及其他杂物为合格。
5.蒸汽吹扫
5.1为蒸汽吹扫安设的临时管道应按蒸汽管道的技术要求安装，安装质量应符合本规
范的规定。
5.2蒸汽管道应以大流量蒸汽进行吹扫，流速不应小于30m/s。
5.3蒸汽吹扫前，应先行暖管、及时排水，并应检查管道热位移。
5.4蒸汽吹扫应按加热—冷却—再加热的顺序，循环进行。吹扫时宜采取每次吹扫一
根，轮流吹扫的方法。
5.5通往汽轮机或设计文件有规定的蒸汽管道，经蒸汽吹扫后应检验靶片。当设计文
件无规定时，其质量应符合下表规定：
注：靶片宜采用厚度5mm，宽度不小于排汽管道内径的8%，长度略大于管道内径的铝
板制成。
5.6除5.5条规定的蒸汽管道检验外，蒸汽管道还可用刨光木板检验，吹扫后，木板上
无铁锈、脏物时为合格。
6.化学清洗
6.1需要化学清洗的管道，其范围和质量要求应符合设计文件的规定。
6.2管道进行化学清洗时必须与无关设备隔离。
6.3化学清洗液的配方必须经过鉴定，并曾在生产装置中使用过，经实践证明有有效
和可靠的。
6.4化学清洗时，操作人员应着防护服装，并应根据不同清洗液对人体的危害佩带护
目镜、防毒面具等防护用具。
6.5化学清洗合格的管道，当不能及时投入运行时，应进行封闭或充氮保护。
6.6化学清洗后的废液处理和排放应符合环境保护的规定。
7.油清洗
7.1润滑、密封及控制油管道，应在机械及管道酸洗合格后、系统试运转前进行油清
洗。不锈钢管道，宜用蒸汽吹净后进行油清洗。
7.2油清洗应以油循环的方式进行，循环过程中每8小时应在40~70℃的范围内反复升
降油温2~3次，并应及时清洗或更换滤芯。
7.3当设计文件或制造厂无要求时，管道油清洗后应采用滤网检验，合格标准应符合
下表规定：
7.4油清洗应采用适合于被清洗机械的合格油，清洗合格的管道应有采取有效的保护
措施，试运转前应采用具有合格证的工作用油。
管道、设备吹洗方案 化工装置开工前，需对其安装检验合格后的全部工艺管道和设备进行吹洗，目的是通过使用空气、蒸汽、水、及有关化学溶液等流体介质的吹扫、冲洗、物理和化学反应等手段，清除施工安装过程中残留在其间和附于其内壁的泥砂杂物、油脂、焊渣和锈蚀物等，防止开工试车时，由此而引发的堵塞、损坏、玷污现象，防止发生燃烧、爆炸事故，是保证装置顺利试车和长周期安全生产的一项重要试车程序。 一、管道吹洗： 管道的吹扫、清洗根据工艺条件的不同而不同，同时注意管线工艺物质的特性，注意忌水、忌油。 本次用到的方法： 1、水冲洗以水为介质，经泵加压冲洗管道和设备的一种方法。水冲洗管道应以管道内可能达到的最大流量或不小于1.5m/s的流速进行。注 意：如水中氯离子浓度较高，最好采用去离子水；如用普通水冲洗后就尽快排净，以免形成氯离子点蚀。 2、气体吹扫以空气或氮气为介质，经压缩机加压（通常为0.6－0.8MPa）后，对输送气体介质的管道吹除残留的脏杂物的一种方法。此法要 有足够的气量，使吹扫气体的流动速度大于正常操作气体流速，不低于20m/s，以使其有足够的能量。吹扫时空气消耗量一般都很大，并且要有一定的吹扫时间。因此，空气吹扫通常通采用分段吹扫法，即将系统管道分为许多部分，每个部分再分为几段，然后逐段吹扫，吹扫完一段与系统隔离一段，这种方法耗气量最小。 3、蒸汽吹扫以不同参数的蒸汽为介质的吹扫，蒸汽吹扫具有很高的吹扫速度，因而具有很大的能量。间断的蒸汽吹扫方式，又使管线产生 冷热收缩、膨胀，这有利于管线内壁附着物的剥离的吹除，故能达到最佳的吹扫效果。蒸汽管道应用蒸汽吹扫，更是动力蒸汽管道所必须。非蒸汽管道也可用蒸汽吹扫，但应考虑其结构能否承受高温和热胀冷缩的影响并采用必要的措施。 吹洗注意事项： （一）吹扫准备工作： 1. 临时盲板准备齐全，压缩空气，风源及连接管线预接口处理好。 2. 管线上调节阀拆掉，孔板流量计拆掉，换相应短接，各动、静设备入口法兰用铁皮挡好。 3. 管路吹扫方案完备可行，吹扫表格制定完毕。 4. 管路已做好水压或气压试漏，并且水已基本排除，管线基本恢复安装。 5. 压缩机具备连续或间断运行条件。 6. 吹扫需要安全防护用具及吹扫需要物品准备齐全。

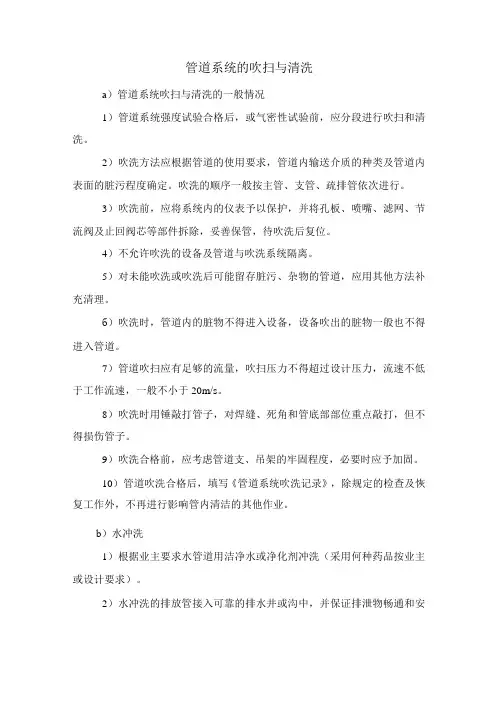

管道的吹扫与清洗 (一）一般规定 1. 管道系统压力试验合格后，应进行吹扫与清洗（吹洗)，并应编制吹扫与清洗方案。吹扫与清洗方案应包括： (1) 吹洗程序、吹洗方法、吹洗介质、吹洗设备的布置； (2) 吹洗介质的压力、流量、流速的操作控制方法； (3) 检查方法、合格标准； (4) 安全技术措施及其他注意事项。 2. 管道吹扫与清洗方法应根据对管道的使用要求、工作介质、系统回路、现场条件及管道内表面的脏污程度确定。吹洗方法的选用应符合施工规范的规定。例如： (1) 公称直径大于或等于600mm的液体或气体管道，宜采用人工清理； (2) 公称直径小于600mm的液体管道宜采用水冲洗； (3) 公称直径小于600mm的气体管道宜采用压缩空气吹扫； (4) 蒸汽管道应以蒸汽吹扫； (5) 非热力管道不得用蒸汽吹扫。 3. 管道吹洗前应仔细检验管道支、吊架的牢固程度，对有异议的部位应进行加固，对不允许吹洗的设备及管道应进行隔离。 4. 吹洗的顺序应按主管、支管、疏排管依次进行。 5. 清洗排放的脏液不得污染环境，严禁随地排放。吹洗出的脏物，不得进入已合格的管道。管道吹洗合格并复位后，不得再进行影响管内清洁的其他作业。 6. 吹扫时应设置安全警戒区域，吹扫口处严禁站人。蒸汽吹扫时，管道上及其附近不得放置易燃物。 7.管道复位时，应由施工单位会同建设单位共同检查填写记录，并应按规范规定的格式填写“管道系统吹扫及清洗记录”及“隐蔽工程（封闭）记录”。 (二）水冲洗实施要点 1. 水冲洗应使用洁净水。冲洗不锈钢管、镍及镍合金钢管道，水中氯离子含量不得超过25ppm(25*10-6)。 2. 水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道压力。 3. 冲洗排管的截面积不应小于被冲洗管截面积的60%，排水时不得形成负压。
化工装置开工前的吹扫和清洗 第一节 扫和清洗的目的和方法 化工装置开工前，需对其安装检验合格后的全部工艺管道和设备进行吹扫与清洗（以下统称吹洗），它的目的是通过使用空气、蒸汽、水及有关化学溶液等流体介质的吹扫、冲洗、物理和化学反应等手段，清除施工安装过程中残留在其间和附于其内壁的泥砂杂物、油脂、焊渣和锈蚀物等，防止开工试车时，由此而引起发生的堵塞管道、设备；损坏机器、阀门和仪表；玷污催化剂及化学溶液、影响产品质量和防止发生燃烧、爆炸事故；是保证装置顺利试车和长周期安全生产的一项重要试车程序。化工装置中管道、设备多种多样，它们的工艺使用条件和材料、结构等状况都各有不同，因而适用它们的吹洗方法也各有区别。但通常包括以下几种方法：水冲洗、空气吹扫、酸洗钝化、油清洗和脱脂等。它们的主要特点和使用范围概述如下。 一、水冲洗 水冲洗是以水为介质，经泵加压冲洗管道和设备的一种方法。被广泛应用于输送液体介质的管道及塔、罐等设备内部残留脏杂物的清除。水冲洗管道应以管内可能达到的最大流量或不小于1.5m/s的流速进行（这里不包括高压、超高压水射流清洗设备、管束内、外表面积垢方法）。一般化工设备、管道冲洗常用浊度小于10*106，氯离子含量小于100*106的澄清水，但对于如尿素生产装置等采用奥氏体不锈钢材料的设备和管道，为防止氯离子（Cl-）的聚积而发生设备、管道等的应力腐蚀破裂（SCC），则需采用去离子水冲洗。水冲洗具有操作方便、无噪声等特点。 二、空气吹扫 空气吹扫是以空气为介质，经压缩机加压（通常为0.6-0.8MPa）后，对输送气体介质的管道吹除残留的脏杂物的一种方法。采用空气吹扫，应有足够的气量，使吹扫气体的流动速度大于正常操作气体流速，一般最低不小于20m/s，以使其有足够的能量（或动量），吹扫出管道和设备中的残余附着物，保证装置顺利试车和安全生产。空气吹扫时空气消耗量一般都很大，并且要一定的吹扫时间。因此，空气吹扫通常使用装置中最大的空气压缩机或使用装置中可压缩空气的大型压缩机（如乙烯装置中的裂解气压缩机等）空气运转提供。对于缺乏提供大量连续吹扫空气的中小型化工装置，也可采用分段吹扫法，即将系统管道分成许多部分，每个部分再分成几段，然后逐段吹扫，吹扫完一段与系统隔离一段。这样在气源量小的情况下，可保证吹扫质量。对大直径管道或脏物不易吹除的管道，也可选用爆破吹扫法吹除。忌油管道和仪表空气管道要使用不含油的空气吹扫。氮气由于来源及费用等原因，一般不作为普通管道和设备的吹扫气源，而常用作空气吹扫、系统空气干燥合格后，管道、设备的保护置换。 三、蒸汽吹扫 蒸汽吹扫是以不同参数的蒸汽为介质的吹扫，它由蒸汽发生装置提供汽源。蒸汽吹扫具有很高的吹扫速度，因而具有很大的能量（或动量）。而间断的蒸汽吹扫方式，又使管线产生冷热收缩、膨胀，这有利于管线内壁附着物的剥离和吹除，故能达到最佳的吹扫效果。蒸汽管道应用蒸汽吹扫，更是动力蒸汽管道所必须。动力蒸汽管道吹扫时，不但要彻底吹扫出管道中附着的脏杂物，而且还应把金属表面的浮锈吹除，因为它们一旦夹带在高速的蒸汽流中，将对高速旋转的汽轮机叶片、喷嘴等造成极大的损害。蒸汽吹扫温度高、压力大、流速快，管道受热后要产生膨胀位移，降温后又将发生收缩，因而蒸汽管道上都装有补偿器、疏水器、管道支、吊架、滑道等也都考虑了膨胀位移的需要。非蒸汽管道如用空气吹扫不能满足清扫

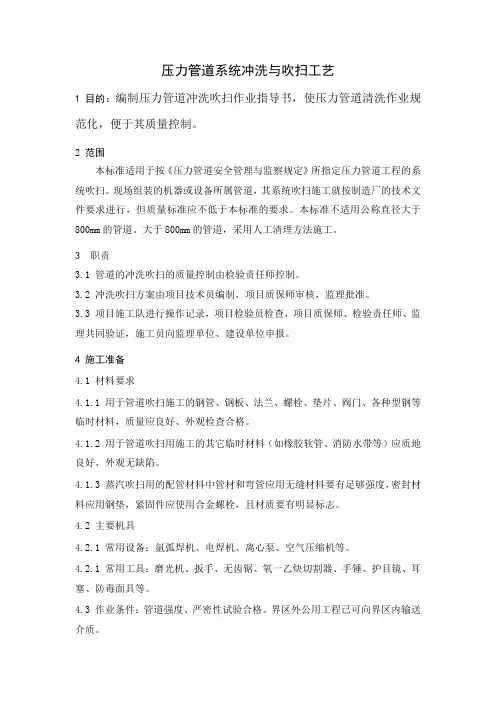

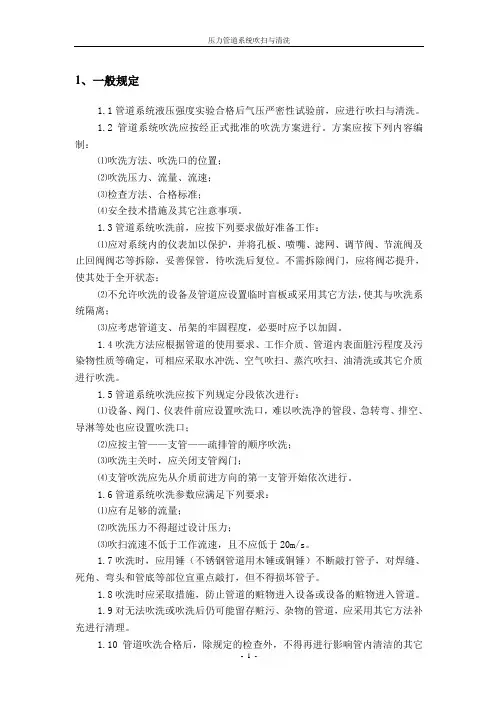

压力管道系统冲洗与吹扫工艺 1 目的：编制压力管道冲洗吹扫作业指导书，使压力管道清洗作业规范化，便于其质量控制。 2 范围 本标准适用于按《压力管道安全管理与监察规定》所指定压力管道工程的系统吹扫。现场组装的机器或设备所属管道，其系统吹扫施工就按制造厂的技术文件要求进行，但质量标准应不低于本标准的要求。本标准不适用公称直径大于800mm的管道。大于800mm的管道，采用人工清理方法施工。 3 职责 3.1 管道的冲洗吹扫的质量控制由检验责任师控制。 3.2 冲洗吹扫方案由项目技术员编制，项目质保师审核，监理批准。 3.3 项目施工队进行操作记录，项目检验员检查，项目质保师、检验责任师、监理共同验证，施工员向监理单位、建设单位申报。 4 施工准备 4.1 材料要求 4.1.1 用于管道吹扫施工的钢管、钢板、法兰、螺栓、垫片、阀门、各种型钢等临时材料，质量应良好、外观检查合格。 4.1.2 用于管道吹扫用施工的其它临时材料（如橡胶软管、消防水带等）应质地良好，外观无缺陷。 4.1.3 蒸汽吹扫用的配管材料中管材和弯管应用无缝材料要有足够强度，密封材料应用钢垫，紧固件应使用合金螺栓，且材质要有明显标志。 4.2 主要机具 4.2.1 常用设备：氩弧焊机、电焊机、离心泵、空气压缩机等。 4.2.1 常用工具：磨光机、扳手、无齿锯、氧一乙炔切割器、手锤、护目镜、耳塞、防毒面具等。 4.3 作业条件：管道强度、严密性试验合格。界区外公用工程已可向界区内输送介质。
