汽车电线电缆常用塑料的种类 电线电缆常用塑料有聚乙烯、交联聚乙烯、聚氯乙烯、聚丙烯、聚烯烃、氟塑料、尼龙等。 用量最大的塑料，从表中数据看出，聚乙烯的介子损耗小，电阻率高、击穿场强高，耐候性、工艺性好，是目前最好的电绝缘材料。但由于其工作温度低，所以主要用作通信电缆的绝缘。中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。但是，聚乙烯有最大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。 的热固型绝缘材料。它在继承聚乙烯诸多优良性能的基础上，提高了力学性能，耐候性和允许工作温度，从而成了目前电力电缆最好的绝缘材料。 由于加入交联剂不同，所以形成了不同的交联工艺。目前用得最多的化学交联、温水交联、和辐照交联三种。化学交联主要用于中高压电缆（如10KV及以上）；温水交联和辐照交联主要用于低压电缆（1kV及以下）。 交联聚乙烯的绝缘性能与其纯净度有密切的关系。35KV以上的
高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。 应特别指出的是，聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。再者，聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程中特别“忌水”，而且电缆绝缘屏蔽外应有阻水结构，如金属护套。 与聚乙烯、聚氯乙烯及纸绝缘相比较，交联聚乙烯绝缘一个最大优点就是工作温度提高了20℃，从而提高了电缆的安全性和降低了电缆的投入成本。例如，当线路流量相同时（如300A），聚乙烯或聚氯乙烯绝缘电缆（如YV型或VV型）铜导体截面积需要120mm2，而交联聚乙烯绝缘带铜导体截面积只需要70mm2就足够了。可见交联聚乙烯绝缘电缆的优点是多么的显著。 聚氯乙烯（PVC）具有良好的物理力学性能和优异的工艺性能，是20世纪用量最多的塑料，也是低压电线电缆的主要绝缘材料和护套材料。但进入21世纪，聚氯乙烯在电缆市场中将逐渐萎缩甚至淡出。其原因有两个方面。一方面是人们的安全意识提高了，希望采用

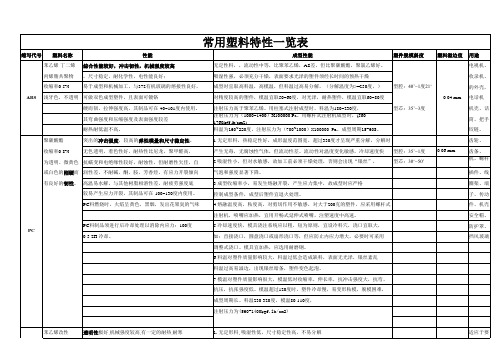

常用塑料特性一览表塑料材料特性 【--培训工作总结】 塑料材料特性工程部培训教材 什麼是塑料？ 塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。 塑料的英文名是plastic，俗稱：塑膠。 塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。 為什麼有人稱塑料為樹脂？ 人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所
用的高分子材料都是石油化工產品或石油化工的副產品或石油合成 產品。現代的塑料已經不是樹中提取物了，而是石化產品。 塑料的本色和牌號 一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等 塑料的分子結構 一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，
电线电缆基础知识 一、电缆概念 用以传输电（磁）能、信息和实现电磁能转换的线材产品。 电线电缆可大致分为电能（力）传输类、信号传输类和电磁能传输类。 一、常用的电线电缆材料 导体：铜材、镀锡铜、铝线、铜包铝、铜包铝镁、铜包钢、铜或铝合金、碳素纤维、 光纤等。 绝缘材料：（半硬质）聚氯乙烯、丁晴塑料、聚乙烯、聚丙烯、交联聚（氯）乙烯、 热塑弹性体、聚氨酯、聚亚氨酯、橡胶、硅橡胶、氟塑料、矿物绝缘等其它高分子塑料。 编织屏蔽：铜丝、镀锡铜丝、铜包铝、铜包钢、铜包铝镁合金丝、铝镁合金丝、铜 带、铝箔等。 填充绕包：常用做填充材料的有，PP绳、麻绳、棉线等。 绕包带材的有:无纺布、电缆纸、棉纸、聚酯带等。 加强保护件有:钢芯、钢带、铝塑复合带、钢塑复合带、铅护套、芳纶等。 护套材料有:聚氯乙烯、聚乙烯（HDPE、MDPE、LDPE和LLDPE、丁晴塑料、硅橡胶、聚氨酯、尼龙等。 工艺流程 导体(拉丝、束绞、绞线）→芯线绝缘 屏蔽 →成缆填充绕包→护套 铠装 工艺过程介绍： 束绞、绞线：由多根圆线或型线呈螺旋绞合成一层或多层的导线。 挤绝缘：将塑料或橡胶等高分子混合物，连续均匀的挤包在导体上的过程。 成缆 由若干根绝缘线芯或单元线组和其它元件绞合成缆芯的过程。 填充：在成缆过程中，为保证电缆圆整，有时需加填充，目的使成缆后的缆芯结实、圆整。屏蔽： A；用金属丝或非金属纤维在缆芯或绝缘层等元件上编织成网状结构的过程。 B；用铜带绕包在缆芯或绝缘层上呈螺旋状绕包。 编织层的作用： 保护电缆免受外界电场、磁场的影响 用作同轴通信电缆的外导体 用作机械强度的加强层 铠装： 通常用以防止外界的机械应力的损伤，由金属带或金属丝制成的电缆覆盖层。 铠装分类： 钢带铠装、细钢丝铠装、粗钢丝铠装 护套： 用于电缆最外层挤包一层塑料或橡胶等其它高分子混合物，以保护电缆不受外界的损伤。电线电缆型号编制方法
电线电缆常用塑料 电线电缆常用塑料有聚乙烯、交联聚乙烯、聚氯乙烯、聚丙烯、聚烯烃、氟塑料、尼龙等 聚乙烯是目前应用最广、用量最大的塑料，从表中数据看出，聚乙烯的介子损耗小，电阻率高、击穿场强高，耐候性、工艺性好，是目前最好的电绝缘材料。但由于其工作温度低，所以主要用作通信电缆的绝缘。中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。但是，聚乙烯有最大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。 交联聚乙烯是利用低密度聚乙烯加入交联剂而形成的一种优良的热固型绝缘材料。它在继承聚乙烯诸多优良性能的基础上，提高了力学性能，耐候性和允许工作温度，从而成了目前电力电缆最好的绝缘材料。 由于加入交联剂不同，所以形成了不同的交联工艺。目前用得最多的化学交联、温水交联、和辐照交联三种。化学交联主要用于中高压电缆（如10KV及以上）；温水交联和辐照交联主要用于低压电缆（1kV及以下）。 交联聚乙烯的绝缘性能与其纯净度有密切的关系。35KV以上的高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。 应特别指出的是，聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。再者，聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程别“忌水”，而且电缆绝缘屏蔽外应有阻水结构，如金属护套。 与聚乙烯、聚氯乙烯及纸绝缘相比较，交联聚乙烯绝缘一个最大优点就是工作温度提高了20℃，从而提高了电缆的安全性和降低了电缆的投入成本。例如，当线路流量相同时（如300A），聚乙烯或聚氯乙烯绝缘电缆（如YV型或VV型）铜导体截面积需要120mm2，而交联聚乙烯绝缘带男篮铜导体截面积只需要70mm2就足够了。可见交联聚乙烯绝缘电缆的优点是多么的显着。 聚氯乙烯具有良好的物理力学性能和优异的工艺性能，是20世纪用量最多的塑料，也是低压电线电缆的主要绝缘材料和护套材料。但进入21世纪，聚氯乙烯在电缆市场中将逐渐萎缩甚至淡出。其原因有两个方面。一方面是人们的安全意识提高了，希望采用无卤材料，于是许多无卤材料应运而生，毫无疑问它将成为21世纪电缆界的新宠而挤占市场。另一方面是因聚氯乙烯有五个弱点：一是密度大，约为交联聚乙烯的1.5倍，且绝缘成本高；二是工作温度低；三是介质损耗高，比交联聚乙烯高一百多倍；四是耐寒性差（-15度就变脆）；五是燃烧时有毒气（HCL）放出。近年来开发的交联聚氯乙烯力学性能、电热性能、绝缘电阻大幅度提高，一些小截面电缆利用辐照工艺进入市场，在设备装置用电线、高压引接线、
电线电缆规格型号
电线电缆型号规格目录 塑料绝缘电力电缆 (3) 控制屏蔽电缆 (7) 电子计算机用控制屏蔽电缆 (12) 本质安全电路用控制电缆 (16) 矿用通信电缆 (18) 矿用信号电缆 (19) 信号电缆 (20) 射频电缆 (21) 补偿导线、电缆 (21) 塑料绝缘安装屏蔽电线、电缆 (22) 航空用氟塑料－46绝缘电线 (22) 聚氯乙烯绝缘尼龙护套电线、电缆 (23) 交联聚乙烯绝缘电缆 (24)
塑料绝缘电力电缆 本产品用于额定电压0.6/1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。 交联聚乙烯绝缘电力电缆 执行标准：交联聚乙烯绝缘电力电缆性能符合GB12706.3－1991等效采用IEC60502－1997，阻燃性能符合GB12666.5－1990等效采用IEC332－1992。（阻燃性能要求不适用于非阻燃型电缆） 使用特性：电缆的额定工作电压U0/U 0.6/1KV；试验电压（持续时间≤5min）3.5KV；电缆导体长期工作温度≤90℃；短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受落差限制。 型号及名称 注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。 性能参数： 不同土壤热阻系数下的载流量修正系数（土壤热阻系数：PT=1.0k.m/w） 不同环境温度下的载流量修正系数（空气为40℃，土壤为25℃）
常用的几种电线电缆绝 缘材料 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

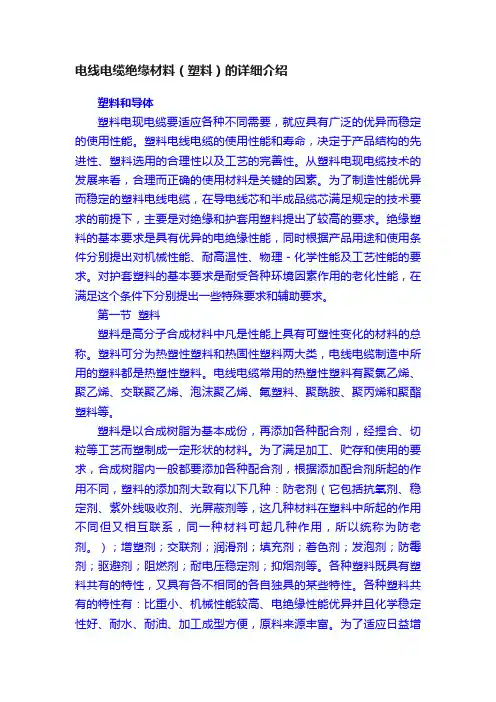

常用的几种电线电缆绝缘材料 绝缘层与保护层、屏蔽层、护套层、导体线芯一样，是构成电线电缆必须的基本构件。它确保导体线芯传输的电流或电磁波、光波只沿着导线行进而不流向外面，同时也确保外界物体和人身的安全。今天的电线电缆绝缘材料中，塑料和橡胶两大类有面高分子材料已占主导材料，衍生出类型繁多的适用于不同用途和环境要求的电线电缆产品。 下面介绍生产生活中最常用的几类电线电缆绝缘材料 第一类聚氯乙烯（PVC）料 聚氯乙烯塑料价格便宜，特理机械性能较好，挤出工艺简单，比重轻，耐油和耐腐蚀好。同时，氯乙烯（PVC）性能参数一般，多用来制造1KV及以下的低压电线电缆。采用添加了电压稳定剂的聚氯乙烯（PVC）绝缘料，允许生产6KV级电缆。 聚氯乙烯（PVC）有一定阻燃料，但燃烧时会释放一毒烟气，不宜用于着火燃烧时需要满足低烟、低毒要求的场合。同时聚氯乙烯（PVC）线缆也不适用在含有苯及苯胺类、酮类、吡啶、甲醇、乙醇、乙醛化学剂土质中，不宜用在含有三氯乙烯、三氯甲烷、四氯化碳、二硫化碳、冰醋酸环境中。 第二类：交联聚乙烯（XLPE） 交联聚乙烯（XLPE）电绝缘性能优越，经过高分子交联后成为热固性材料，机械性能和耐热性好。已成为中、高压电力电缆的主导品种。交联聚乙烯（XLPE）也具有结构简单，制造方便，比重轻，敷设方便、耐腐蚀、做终端和中间接头简单。 交联聚乙烯（XLPE）不含卤素，不阻燃，燃烧时不会产生大量毒气及烟雾，若添加阻燃剂，会使机械性能及电气性能下降。交联聚乙烯（XLPE）对紫外线照射敏感。 第三类氟塑料 氟塑料突出特点是电绝缘性能优异，适合高频信号传输，耐高温，可提高载流量，阻燃性好，氧指数高，燃烧时火焰扩散范围小，产生的烟雾量少，还具有优良的耐气候老化性能
电线电缆常用塑料分类 电线电缆常用塑料有聚乙烯、交联聚乙烯、聚氯乙烯、聚丙烯、聚烯烃、氟塑料、尼龙等 聚乙烯是目前应用最广、用量最大的塑料，从表中数据看出，聚乙烯的介子损耗小，电阻率高、击穿场强高，耐候性、工艺性好，是目前最好的电绝缘材料。但由于其工作温度低，所以主要用作通信电缆的绝缘。中密度和高密度聚乙烯的强度和硬度较高，其透水率低，多用作电缆护套。但是，聚乙烯有最大的缺点，即容易燃烧，且黑烟浓烈，因此它的应用给环境带来了许多隐患。 交联聚乙烯是利用低密度聚乙烯加入交联剂而形成的一种优良的热固型绝缘材料。它在继承聚乙烯诸多优良性能的基础上，提高了力学性能，耐候性和允许工作温度，从而成了目前电力电缆最好的绝缘材料。 由于加入交联剂不同，所以形成了不同的交联工艺。目前用得最多的化学交联、温水交联、和辐照交联三种。化学交联主要用于中高压电缆（如10KV及以上）；温水交联和辐照交联主要用于低压电缆（1kV 及以下）。 交联聚乙烯的绝缘性能与其纯净度有密切的关系。35KV以上的高压及超高压电缆的绝缘须采用超净交联聚乙烯，不仅要求原材料的纯度高，而且要求交联工艺装备及环境的清洁度高，工艺稳定可靠。 应特别指出的是，聚乙烯和交联聚乙烯的绝缘性能有一“怪癖”，即适于做交流电绝缘，而不宜作直流电绝缘，尤其是直流高压会降低其绝缘寿命。因此，直流电缆绝缘多采用橡胶绝缘或油纸绝缘。再者，聚乙烯和交联聚乙烯绝缘有“恐水症”，其击穿往往与水的存在有关，即在高电压下形成“水树枝”，导致绝缘破坏。因此，聚乙烯和交联聚乙烯作高压及超高压电缆的绝缘时，在其加工、储运及绝缘挤制过程别“忌水”，而且电缆绝缘屏蔽外应有阻水结构，如金属护套。 与聚乙烯、聚氯乙烯及纸绝缘相比较，交联聚乙烯绝缘一个最大优点就是工作温度提高了 20℃，从而提高了电缆的安全性和降低了电缆的投入成本。例如，当线路流量相同时（如300A），聚乙烯或聚氯乙烯绝缘电缆（如YV型或VV型）铜导体截面积需要120mm2，而交联聚乙烯绝缘带男篮铜导体截面积只需要70mm2就足够了。可见交联聚乙烯绝缘电缆的优点是多么的显着。 聚氯乙烯具有良好的物理力学性能和优异的工艺性能，是20世纪用量最多的塑料，也是低压电线电缆的主要绝缘材料和护套材料。但进入21世纪，聚氯乙烯在电缆市场中将逐渐萎缩甚至淡出。其原因有两个方面。一方面是人们的安全意识提高了，希望采用无卤材料，于是许多无卤材料应运而生，毫无疑问它将成为21世纪电缆界的新宠而挤占市场。另一方面是因聚氯乙烯有五个弱点：一是密度大，约为交联聚乙烯的1.5倍，且绝缘成本高；二是工作温度低；三是介质损耗高，比交联聚乙烯高一百多倍；四是耐寒性差（-15度就变脆）；五是燃烧时有毒气（HCL）放出。近年来开发的交联聚氯乙烯力学性能、电热性能、绝缘电阻大幅度提高，一些小截面电缆利用辐照工艺进入市场，在设备装置用电线、高压引接线、汽车电线及建筑布线方面有所应用，但其有卤的缺点是无法改变的。 氟塑料因工作温度高，介质小，又有绝缘性、耐候性、耐酸碱性、耐油性、阻燃性好等诸多优点，在电线电缆中应用日益广泛。其中尤以聚全氟乙丙烯因工艺性好而备受欢迎。但其价格昂贵，用户只得三思而行。 低烟无卤聚烯烃是20世纪未发展起来的新型电缆护套材料，他最大的优点就是具有阻燃性，且燃烧时

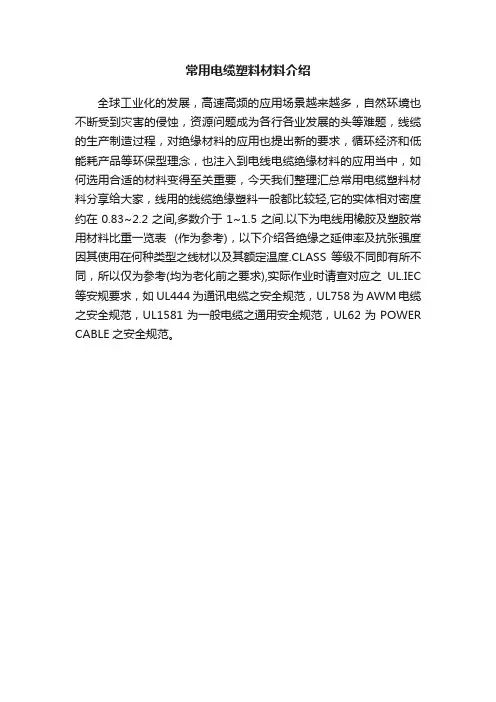

常用电线电缆用7种塑料 1）聚氯乙烯（PVC）： 是一种极性极大的热塑性（塑料分热塑性和热固性）非晶体高分子电解质，所以机械性能好，介电常数大，在20C，1MHz下介常为40.~4.6。含卤47%，难燃，配方成塑料后可燃，密度1.35g/cm立方硬质和软质密度不同，绝缘性能好，耐气候性强，耐化学性能，收缩率相当低，一般为0.2~0.6%。耐温等级分70C，90C，105C，CM，CMR，CMP，对于105C耐温等级及以上的PVC材料应进行交联处理，就是通过电子加速器对材料的辐射使材料从直链状的线性结构变为网状结构，从而提高其耐热稳定性及机械性能。 主要用于绝缘和护套，因为PVC的流动性能较差较少用于注塑。 2）聚乙烯（PE）： 分高密度聚乙烯（HDPE：适合高速挤出），中密度聚乙烯（MDPE，低密度聚乙烯（LDPE：通长用在电力电缆），线性低密度聚乙烯（LLDPE），易燃，吸水性小，介质损耗角和介电常数小，在20C，1MHz下无发泡介常为2.28~2.35，绝缘性能比PVC好。填充性较差，通常用于通信线缆的绝缘或电力电缆护套中。密度0.917~0.975g/立方厘米。为适应需要，我们国家早已研发出XLPE。 3）聚丙烯（PP）： 力学性能和电性能与PE非常相似，但耐环境应力比PE好，缺点是铜对PP有腐蚀作用，就是采用镀锡的方法效果也不是很好。密度0.895g/立方厘米，在20C，1MHz下介电常数2.55。 4）聚酰胺（PA）： 也称尼龙，具有耐磨性，耐油性和高机械强度、耐热性能好，融熔温度高，通常均化段温度达300 C。吸水性强，介电常数大，绝缘性能较差，在20C，1MHz下介常为，一般不作绝缘使用，燃烧是发出动物体烧焦的气味。其型号有尼龙6、9、11、12、66，610、612，还有我国自己研发的尼龙1010。尼龙在制造线材是有3个缺点：1）反白、这是由PA的性质决定的。 2）附着力较差、3）吸水性较大，在押出过程中容易起泡，因此在押出前应对材料进行预热，温度80~105C 5）氟塑料 在工业上常用的氟塑料是聚四氟乙烯（PTFE），但在线缆用氟塑料上最常用的是聚全氟乙丙烯（FEP），他们的密度在2.08~2.20之间。除此之外，常用的氟塑料还有乙烯-四氟乙烯共聚物（ETFE）、聚偏氟乙烯（PVDF）。密度在1.70~1.75之间。耐热等级至少200C以上，除此之外，也具有非常好的耐寒性能。耐化学腐蚀、吸水性小，在20C，1MHz下介电常数2.6。是目前在耐高温方面最好的两种塑料之一（另一种是硅橡胶电缆）。通常用在高挡通信电缆、航空航天、雷达、原子反应堆用耐辐射电缆、车辆用电缆等等、地质探测电缆、测井电缆。 但缺点是工艺加工较困难，押出线材时使用无模具押出、耐电晕性较差、塑料对铜有腐蚀作用，必须镀锡，其次价格较高。 6）聚酯 本材料的主要用途不在于做绝缘或护套，它在制造电线电缆过程中主要作用是用作线芯的包裹，同时还常和铝箔并用（涂在铝箔上）组成铝塑复合带，充分说明聚酯具有很好的绝缘性能。 7）低烟无卤电缆料（LSOH） 低烟指的是燃烧产生的烟雾透光率》65%的塑料，有的公司甚至能控制在 》87%以上，无卤指的是进行腐蚀气体释放测试时1gLOSH料在935C高温30分钟所产生的气体质量在 2mg—5mg内，如果在5mg—15mg范围内，我们称之为低卤。 现今流行的LOSH料主要是以PP、PE、EVA为主料，阻燃剂Mg（OH）2 、AL（OH）3为主，辅以SbO2阻燃剂，主要使其起协同效应，减少MgOH2的用量，Mg（OH）2用量大，且相容性、分散性差，抗冲击能力差，，是导致LOSH料机械性能较差的主要原因之一，因此必须加入偶联剂，使混合物能紧密结合，提高其延伸率和抗长强度，常用的偶联剂有硅烷类偶联剂。同时此塑料非PVC为主料，没有必要添加增塑剂，所以LOSH具有非移形性，同时LOSH料的热稳定性好，不必添加稳定剂，在一

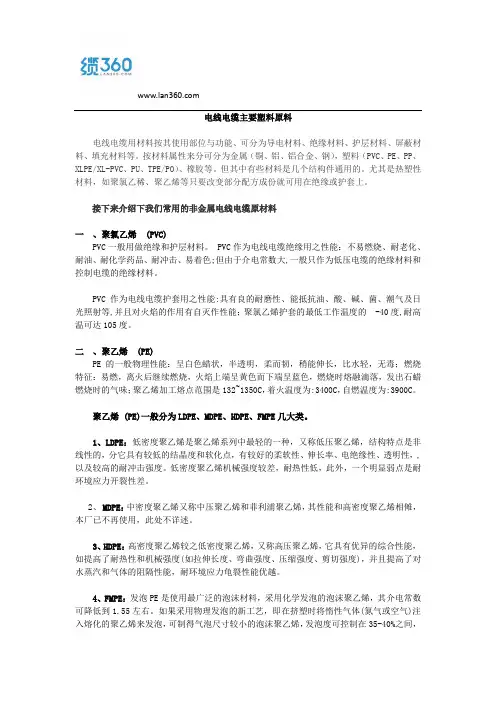

https://www.doczj.com/doc/3e8019828.html, 在当今电缆电缆生产过程中，塑料已成为其不可或缺的原材料。目前电线电缆塑料材料主要有六大类：PVC、PE、PP、XLPE/XL-PVC、PU、TPE/PO。其实这几大塑料料，他们的形状、颜色、形态等相差无几，我们用肉眼很难分辨出来。下面我们简单介绍下这种塑料料的判定方法区别方法。 聚氯乙烯（PVC） 聚氯乙烯（PVC）塑料是以聚录乙烯树脂为基础的多组份混合材料，根据各种电线电缆的要求，在PVC配方中配入有可塑剂、安定剂、填充剂、耐燃剂、加工助剂（润滑剂）、紫外线吸收剂、着色剂和特殊用途添加剂等物质，主要用于绝缘和护套（主要有70℃80℃90℃和105℃四个温度等级）。 基本判定方法：燃烧时，黄色火焰，冒黑烟，底边有火焰呈绿色，气味恶臭难闻。 聚乙烯（PE） 聚乙烯（PE）具有优良的电绝缘性（介电常数及介质损耗角正切tgδ都很小）具备良好的化学性能，很低的透气性和较小的吸水性，比重小、无毒性，并有良好的塑性，易于加工成型；主要用于通讯电缆绝缘。 基本判定方法：表面比较光滑，燃烧时，火焰上黄下蓝，呈液态滴落，气味类似蜡烛的味道。 聚丙烯（PP） 聚丙烯（PP）的外观呈白色蜡状固体，较透明，无毒性、吸水性小(仅为0.03-0.04%),可燃。比重为0.91，是目前常用塑料中最小的一种。主要用于芯线绝缘。 基本判定方法：表面比较光滑，比PE较硬些，燃烧时，火焰上黄下蓝，呈液态滴落，气味较为难闻，臭过之后稍微有轻微的蜡烛味。 XLPE/XL-PVC XLPE/XL-PVC热固性材料，主要用作绝缘，最高耐温等级可达150℃。
https://www.doczj.com/doc/3e8019828.html, 基本鉴别方法：剪一段线材，去掉导体，用火从中间开始烧，然后用力将线拉断，端面非常圆整。 PU PU具有很好的物理和化学性能，常用于工程机械等设备连接线和弹簧线的护套。 基本鉴别方法：带磁性、弹性好，燃烧时膨胀并伴有液态物滴落。
电线电缆规格型号 扬州市中能电缆有限公司 电线电缆型号规格目录 塑料绝缘电力电缆 (3) 控制屏蔽电缆 (7) 电子计算机用控制屏蔽电缆…………………………………………………………… 12 本质安全电路用控制电缆……………………………………………………………… 16 矿用通信电缆…………………………………………………………………………… 18 矿用信号电缆…………………………………………………………………………… 19 信号电缆………………………………………………………………………………… 20 射频电缆………………………………………………………………………………… 21 补偿导线、电缆………………………………………………………………………… 21 塑料绝缘安装屏蔽电线、电缆………………………………………………………… 22 航空用氟塑料－46绝缘电线…………………………………………………………… 22 聚氯乙烯绝缘尼龙护套电线、电缆…………………………………………………… 23 交联聚乙烯绝缘电
缆 (24) 塑料绝缘电力电缆 本产品用于额定电压0.6/1KV的线路中,供输配电能之用（阻燃电缆适用于高层建筑、地铁、发电站、大型工矿企业等电缆敷设密度大，防火要求严格的地方）。 交联聚乙烯绝缘电力电缆 执行标准：交联聚乙烯绝缘电力电缆性能符合GB12706.3－1991等效采用IEC60502－1997，阻燃性能符合GB12666.5－1990等效采用IEC332－1992。（阻燃性能要求不适用于非阻燃型电缆） 使用特性：电缆的额定工作电压U0/U0.6/1KV；试验电压（持续时间≤5min）3.5KV；电缆导体长期工作温度≤90℃； 短路时（持续时间≤5s）电缆导体温度≤250℃；敷设电缆时最小弯曲半径单芯电缆应≥电缆外径的20 倍，多芯电缆应≥电缆外径的15倍；电缆敷设时环境温度≥0℃，低于0℃时，预先加温，敷设时不受 落差限制。 型号及名称 注：阻燃型电缆型号前加“ZR”；耐火型电缆型号前加“NH”；无卤低烟型电缆型号前加“WD”。 性能参数： 不同土壤热阻系数下的载流量修正系数（土壤热阻系数：PT=1.0k.m/w） 不同环境温度下的载流量修正系数（空气为40℃，土壤为25℃）

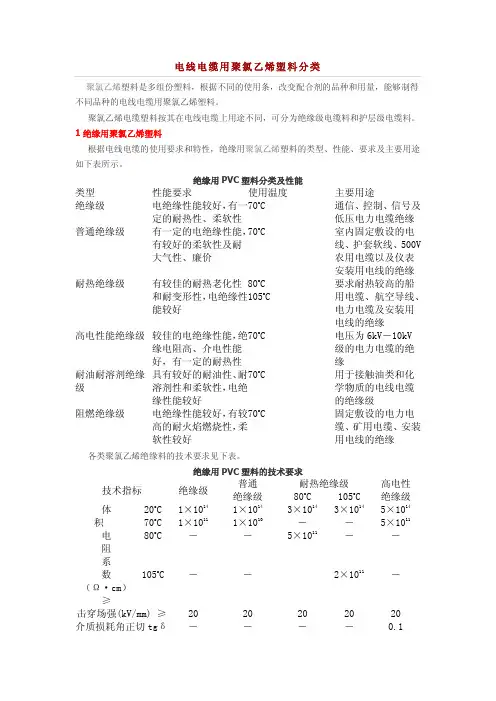

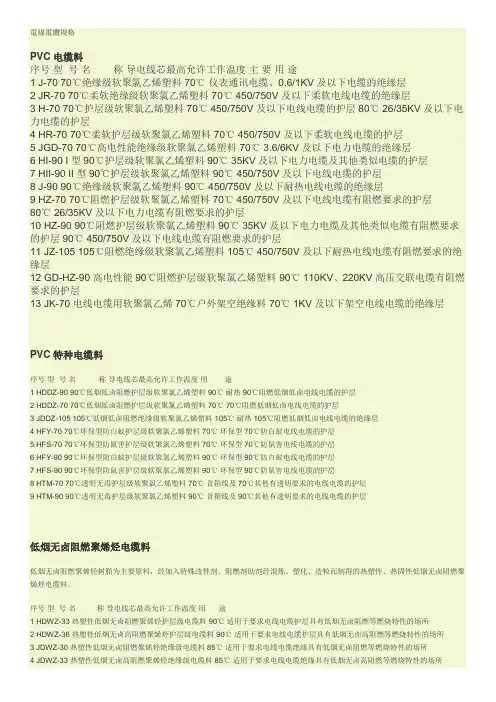

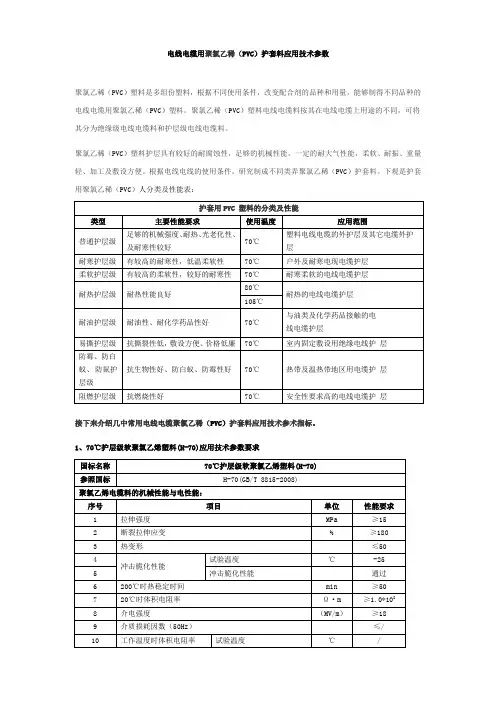

电线电缆用软聚氯乙烯塑料 Plasicized polyvinyl chloride (PVC) compounds for wire and cable 1范围 本标准规定了电线电缆用软聚氯乙烯塑料（以下简称聚氯乙烯电缆料）的产品分类、技术要求、试验方法、检验规刚和包装、标志、运输、贮存。 本标准适用于以聚氯乙烯树脂为主要原料，加入增塑剂、稳定剂等助剂，经混合、塑化、成粒而制得的电线电缆用软聚氯乙烯塑料。 2引用标准 下列标准所包含和条文，通过在本标准中引用而构成为本标准的条文。本标准准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1033——1986 塑料密度和相对密度试验方法（eqv ISO/DIS 1183:1984） GB/T 1040——1992 塑料拉伸性能试验方法 GB/T 1408.1——1999 固体绝缘材料电气强度试验方法工频下的试验（eqv IEC 60243-1:1988） GB/T 1409 ——1988 固体绝缘材料在工频、音频、高频（包括米波长在内）下相对介电常数和介质损 耗因数的试验方法（eqv IEC 60250：1969） GB/T 1410——1989 固体绝缘材料体积电阻率和表面电阻率试验方法（eqv IEC 60093:1980） GB/T 2406——1993 塑料燃烧性能试验方法氧指数法（neq ISO 4589:1984） GB/T 2951.7——1997 电缆绝缘和护套材料通用试验方法第3部分：聚氯乙烯混哈料专用试验方法 第2节：失重试验热稳定性试验[idt IEC 811-3-2:1985 No.1(1993)第一次修正] GB/T 5470——1985 塑料冲击脆化温度试验方法 IEC 261：1990 确定电气绝缘材料长期耐热性能测试导则 3产品分类 聚氯乙烯电缆料各品种的型号及名称见表1。
品名牌号产地熔融指数用途 HDPE5200B大庆石化0.2-0.5吹塑中空级，主要用于大容器和工业容器，如化学品、汽油桶、大玩具等。 HDPE2200J大庆石化 3.5～7.5注塑级,抗冲击和刚性高,主要用于周转箱(水果、食品、啤酒),工业部件、瓶等 HDPE5000S大庆石化0.9挤出级.挤出成型、适用机械强度高的绳索和阀用单丝。 HDPE5301AA独山子0.08挤出.可用于绳索和网用单丝，而且可用于中空制品、管材等。 HDPE6070独山子石化 6.5-9.0薄膜级,包装使用购物袋，薄壁袋等HDPE2911抚顺乙烯20注塑级 HDPE2908抚顺乙烯8注塑级.家俱、一般容器、薄壁容器、周转箱、托盘、体育设施、安全帽、鱼箱 HDPE5000S兰州石化0.8-1.2注塑级.家俱、一般容器、薄壁容器、周转箱、托盘、体育设施、安全帽、鱼箱 HDPE5070盘锦乙烯 6.1-8.0挤出.可用于绳索和网用单丝，而且可用于中空制品、管材等。 HDPE5010盘锦乙烯0.6-1.0注塑级.鱼箱、板条箱、手提箱。 HDPE6098齐鲁石化9.0～14.0拉丝级.生产单丝、扁丝、制鱼网、绳等。 HDPE5502上海金菲0.25-0.45薄膜级,良好的耐热性和耐寒性。生产购物袋、杂货袋、多层衬里膜、耐候膜等 HDPE TR144上海金菲0.16-0.22产品袋、垃圾袋、多层复合袋、购物袋。HDPE TR550上海金菲2 HDPE TR480上海金菲0.08～0.14燃烧气，上水管，工程管。 HDPE50100上海金菲7.5-11.0200升桶、油箱、托板、大型部件、游艇。 HDPE5502AA上海赛科0.2洗涤剂、化妆品瓶；工业化学品容器；电动机润滑油瓶。 HDPE5301AA上海赛科0.08薄膜级.包装使用购物袋，薄壁袋等 HDPE MH602上海石化0.2吹塑大到30升、用来盛装如食品、油和化学品的容器 HDPE CH2802上海石化0.4薄膜级.工业用衬垫、重包装袋和购物袋。HDPE5200B燕山石化0.35吹塑级.适合中小型容器、聚乙烯网、薄膜 HDPE5000S燕山0.62-1.30注塑级.用于生产摩托车防护板及挡泥板,各种瓶盖,周转箱及塑料托盘等 HDPE7000F扬子石化0.15-0.30中空级.容器、大型玩具、漂浮物。 HDPE5306J扬子石化 5.0-7.0挤出级.用于制造日用品和各类工、农业用品，如薄膜、中空容器、管道、单丝 HDPE5000S扬子石化0.62-1.30注塑级.用于生产摩托车防护板及挡泥板,各种瓶盖,周转箱及塑料托盘等 品名牌号产地熔融指数用途HDPE M5018L印度18注塑级 HDPE9001台湾塑胶0.05薄膜级.购物袋、市场袋、贴断袋、垃圾袋、排水管。 HDPE F600大韩油化0.035薄膜级.包装袋，一般用薄膜包装制品
电线电缆常见问题及处理方法() 《电线电缆常见问题及处理方法》 一．押出机生产电子线 1.表面粗糙 A．温度太低：温度作适当上调 B．PVC烘烤不足：依作业标准烘烤胶料（时间/温度） C．机头压力太小：更换廊段较长的外模，增加网膜枚数 2．死胶焦料： A．PVC在机头中停留时间较长：押出时将停留时间较长的料排尽 B．押出温度太高，高温度押出时停机时及时降温 3．发麻： A．温度太高：对机头/眼模温度作适当调整，增大外眼孔径（呈现亮面发麻）B．外模太大：更换孔径略小的外模，提升押出温度（呈雾面发麻） C PVC潮湿,开机前及时干燥PVC 4．押出表面有气泡： A．押出温度太高：降低押出温度 B．PVC烘烤不足：增加烘烤时间 5．表面凹凸不平： A．导体表面有脏污：过少量的油，并作适当的预热 B．押出温度太高呈气泡状：降低押出温度，减水槽与机头的距离 6．PVC收缩/熔损：
A．导体未预热：预热器温度作适当调整（铜线不氧化，但要烫手） B．机头压力小/温度太低：使用加压外模，机头眼模温度略作升高 C．水槽未过热水，储线架张力偏大：押出时过热水，储线架张力尽量减小 7．绝缘高温易碎化： A．PVC烘烤不足：换规格及时烘烤PVC B．押出时急速冷却：水槽过热水 8．偏芯： A．模具孔径太大：更换模具（内模偏小/外模偏大） B．模具未装正：重新将模具装正 C．内外模距离不当：以先近后远的原则调整内外模的距离 9．其它 A．跳股引起的外观不良：内外模更换为孔径稍大的 B．PVC混炼不足引起外眼有积渣：升高押出温度，减小外模孔径和内外眼的距离 C．刮伤：外模引起的刮伤，更换外眼.内外眼模中间堵铜丝：折模清理内外模水槽导轮储线架刮伤：将线材放致导轮，储线架合适的位置，有破损时及时更换。 二．押出机生产外被线 1．外观显示成品纹路 缠绕纹：A压大太大（内外模距离离太远）：生产中内外模距离2M/M左右。外模太小：生产中外模宜选用比OD大0.1-0.3M/M的外模 编织纹:A外模太小:太小的眼模因压力大造成外观不良,生产中宜选用孔径稍大的外模(具体孔径尺寸依实际生产中更换为准).B内外模距太远:生产中因内外模距离离太远造成压力偏大从而导致显编织纹/生产中尽量押空一点. 编织线一般要求好脱皮,故无特殊要求时一般采用半空管押出.针对需要充实型押出的编织线机头压力太大和太小时都会造成押出外观不良.生产中针对实际情况对内外模距离及外模孔径进行调整,来解决外观问题. 2．过粉线,铝箔线的外观不良 滑石粉的好坏直接影响线
PC+ABS聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物: 1. PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物 典型应用范围:计算机和商业机器壳体、电器设备、草坪园艺机器、汽车零件仪表板、内部装修以及车轮盖）。注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。熔化温度： 230~300C。模具温度：50~100C。注射压力：取决于塑件。注射速度：尽可能地高。 化学和物理特性: PC/ABS具有PC和ABS两者的综合特性。例如ABS的易加工特性和PC的优良机械特性和热稳定性。二者的比率将影响PC/ABS材料的热稳定性。PC/ABS这种混合材料还显示了优异的流动特性。收缩率在0.5%左右。 PC/PBT聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物: 2. PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物 典型应用范围:齿轮箱、汽车保险杠以及要求具有抗化学反应和耐腐蚀性、热稳定性、抗冲击性以及几何稳定性的产品。注塑模工艺条件:干燥处理：建议110~135C,约4小时的干燥处理。熔化温度：235~300C。模具温度：37~93C。化学和物理特性: PC/PBT具有PC和PBT二者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。收缩率在0.5%左右。 PE-HD高密度聚乙烯: 3. PE-HD 高密度聚乙烯典型应用范围:电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:干燥：如果存储恰当则无须干燥。熔化温度：220~260C。对于分子较大的材料，建议熔化温度范围在200~250C之间。模具温度：50~95C。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。注射压力：700~1050bar。注射速度：建议使用高速注射。流道和浇口:流道直径在4到7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口长度不要超过0.75mm。特别适用于使用热流道模具。 化学和物理特性: PE-HD的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。PE-HD比PE-LD有更强的抗渗透性。PE-HD的抗冲击强度较低。PH-HD的特性主要由密度和分子量分布所控制。适用于注塑模的PE-HD分子量分布很窄。对于密度为0.91~ 0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926~ 0.94g/cm3，称之为第二类型PE-HD；对于密度为0.94~ 0.965g/cm3，称之为第三类型PE-HD。该材料的流动特性很好，MFR为0.1到28之间。分子量越高，PH-LD的流动特性越差，但是有更好的抗冲击强度。PE-LD是半结晶材料，成型后收缩率较高，在1.5%到4%之间。PE-HD很容易发生环境应力开裂现象。可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象。PE-HD当温度高于60C时很容易在烃类溶剂中溶解，但其抗溶解性比PE-LD还要好一些。 PE-LD 低密度聚乙烯: 4. PE-LD 低密度聚乙烯典型应用范围:碗，箱柜，管道联接器 注塑模工艺条件:干燥：一般不需要熔化温度：180~280C 模具温度：20~40C为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的 1.5倍。注射压力：最大可到1500bar。保压压力：最大可到750bar。注射速度：建议使用快速注射速度。流道和浇口:可以使用各种类型的流道和浇口PE特别适合于使用热流道模具。 化学和物理特性:商业用的PE-LD材料的密度为0.91~0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD 的热膨胀系数很高不适合于加工长期使用的制品。如果PE-LD的密度在0.91~0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在0.926~0.94 g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺参数。PE-LD在室温下可以抵抗多种溶剂，但是芳香烃和氯化烃溶剂可使其膨胀。同PE-HD 类似，PE-LD容易发生环境应力开裂现象。 PEI聚醚酰亚胺: 5. PEI 聚醚酰亚胺 应用范围:汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳体、非植入器械）。注塑模工艺条件:干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件
常用橡胶性能一览表 耐油性最好,对非极性和弱极性 油类基本不溶胀。 耐热氧老化性能优于天然、丁苯 等通用橡胶。 耐磨性较好，其耐磨性比天然橡胶高30%-45%。 % 耐化学腐蚀性优于天然橡胶，但对强氧化性酸的抵抗能力较差。 弹性、耐寒性、耐屈挠性、抗撕裂性差，变形生热大。 电绝缘性能差，属于半导体橡胶，不宜作电绝缘材料使用。耐臭氧性能較差。 加工性能較差。用于制作接触油类的胶管、胶辊、密封垫圈、贮槽衬里，飞机油箱衬里以及大型油囊等。 可制造运送热物料的运输带。 耐老化性能优异，被誉为“无龟裂”橡胶。 ￥ 优秀的耐化学药品性能。 卓越的耐水、耐过热水及耐水蒸气性。 优异的电绝缘性能。 低密度和高填充特性。 乙丙胶具有良好的弹性和抗压缩变形性。 不耐油。 硫化速度慢,比一般合成橡胶慢3-4倍。 自黏性和互黏性都很差，给加工工艺带来困难。汽车零件:包括轮胎胎侧及胎侧覆盖胶条等。 電氣製品:包括高、中、低壓電纜絕緣材料等。 % 工业制品:耐酸、碱、氨、及氧化剂等；各种用途的胶管、垫圈；耐热输送带和传动带等。 建筑材料:桥梁工程用橡胶制品，橡胶地砖等。 其它方面:橡皮船、游泳用气垫、潜水衣等。其使用寿命比其它通用橡胶高。
既耐高温又耐严寒，可在-100℃~300℃范围内保持弹性。 耐臭氧、耐天候老化性能优异。 电绝缘性优良。其硫化胶的电绝缘性在受潮、遇水或温度升高时的变化较小。 具有疏水表面特性和生理惰性，对人体无害。 具有高透气性，其透气率较普通橡胶大10~100倍以上。 《 物理机械性能较差，拉伸强度、撕裂强度、耐磨性能均比天然橡胶及其它合成橡胶低很多。在航空、宇航、汽车、冶炼等工业部门中应用。 还广泛用作医用材料。 用于军工业、汽车部件、石油化工、医疗卫生和电子等工业上，如模压制品、O形圈、垫片、胶管、油封、动静密封件以及密封剂、黏合剂等。 与丁腈橡胶相近。较丁腈胶拥有较佳的抗磨性 具极佳的抗蚀、抗张、抗撕和压 缩变形的特性。 在臭氧、阳光及其它的大氧状况 下具良好的抵抗性。 可适用于洗衣或洗碗的清洗剂 中。 、 汽车发动机系统 之密封件。 空调制冷业，可广 泛应用于环保冷 媒R134a系统中 的密封件。 合而成之弹性体，温、耐候性均佳。适用于汽车传动油中。 具有良好的抗氧化及抗候性 具抗弯曲变型的功能。 对油品有极佳的抵抗性。 在机械强度、压缩变形及耐水性 方面则较弱，比一般耐油胶稍 差。 汽车传动系统及 动力系统密封件。 量均匀、异物少，低成本的非抗油性材质。 良好的抗水性，硬度70°以下具 良好弹力。 高硬度时具较差的压缩变形 可使用大部分中性的化学物质 及干性、滋性的有机酮。 广泛用于轮胎、胶 管、胶带、胶鞋、 汽车零件、电线、 电缆等橡胶制品。 成高分子弹性体。有优异的耐高温性能(在200℃ 以下长期使用,能短期经受30 0℃以上的高温)，在橡胶材料中 是最高的。 ; 广泛用于现代航 空、导弹、火箭、 宇宙航行等尖端 技术及汽车、造 船、化学、石油、
常用的热固性塑料品种 常用的热固性塑料品种有酚醛树脂、脲醛树脂、三聚氰胺树脂、不饱和聚酯树脂、环氧树脂、有机硅树脂、聚氨酯等. 1.酚醛树脂（PF） 酚醛树脂是历史上最长的塑料品种之一，俗称胶木或电木，外观呈黄褐色或黑色，是热固性塑料的典型代表。酚醛树脂成型时常使用各种填充材料，根据所用填充材料的不同，成品性能也有所不同，酚醛树脂作为成型材料，主要用在需要耐热性的领域，但也作为粘接剂用于胶合板、砂轮和刹车片。 2.脲醛树脂（UF） 脲醛树脂是可用作模压料、粘接剂等的无色塑料，由尿素和甲醛制备。脲醛树脂模压料填加有纤维素。而且硬度、机械强度优良。另一方面，有发脆、具有吸水性、尺寸稳定性不良的缺点，甚至静置也往往产生裂纹。脲醛树脂可制造餐具、瓶盖等日用品和机械零部件，还可做粘接剂。 3.三聚氰胺－甲醛树脂（MF） 三聚氰胺－甲醛树脂又称蜜胺、密胺密、美耐皿。这种塑料弥补了脲醛树脂不耐水的缺点，但价格比脲醛树脂高。 由于三聚氰胺－甲醛树脂与脲醛树脂一样无色透明，成型色彩鲜艳，又由于具有耐热性、表面硬度大、机械特性、电学性能良好、耐水性、耐溶剂性和耐化学药剂性优越，所以可用于餐具、各种日用品（包括家具）、工业用品的领域。 4.不饱和聚酯树脂（UF） 不饱和聚酯树脂是具有不同粘度的淡黄或琥珀色的透明液体。因为不饱和聚酯树脂强度不高，故常加入玻璃纤维等增强材料使用，产品俗称玻璃钢。不饱和聚酯树脂固化前呈液体状，而且不加压也可成型，甚至可在常温下固化，因而可用各种加工方法加工成制品。5.环氧树脂（EP） 环氧树脂是用固化剂固化的热固性塑料。它的粘接性极好，电学性质优良，机械性质也良好。环氧树脂的主要用途是作金属防蚀涂料和粘接剂，常用于印刷线路板和电子元件的封铸。 6.有机硅树脂（SI） 与前述的各树脂不同，主要成分不是碳，而是硅，因此价格高。但是有机硅树脂耐热180℃，经特殊处理可耐500℃，耐寒性良好，物理性质不随温度变化，是一种耐化学药品性、耐水性和耐候性优良的热固性塑料， 它的耐热制品是生产电子工业元器件的材料。 7.聚氨酯 聚氨酯品种很多，可制成从轻质热塑性弹性体至硬质泡沫塑料。聚氨酯软质泡沫塑料的密度为0.015 ～0.15克/厘米3，软质泡沫塑料成型为块状，便于切割作家具和包装材料。硬质泡沫塑料可制成各种型式，
一、电线电缆材料用量 铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km 如120平方毫米计算：120*8.89=1066.8kg/km 1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C / d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数 2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2 D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数 3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * G D1=完成外径D=上过程外径G=绝缘比重 4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * Z D=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25) 5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Z d=铜线径N=条数G=比重Z=绞入率 6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθ θ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数/ 25.4 / T d=编织铜线径T=锭数N=每锭条数G=铜比重 比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37 PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21 棉布带-0.55；PP绳-0.55；棉纱线-0.48 二、导体之外材料计算公式 1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm） 2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592 3.绝缘厚度最薄点：标称值×90%-0.1 4.单芯护套最薄点：标称值×85%-0.1 5.多芯护套最薄点：标称值×80%-0.2 6.钢丝铠装：根数=
