《汽车空调系统维修》考试卷及参考答案
一、选择题（10分，每题1分）
1、（B ）冷媒在蒸发器出口处为：
（A）高压气态（B）低压气态（C）高压液态（D）低压液态。
2、（A ）冷冻液最主要之作用是：
（A）润滑（B）制冷（C）密封（D）清洁
3、（C ）目前汽车空调中暖气之热源多用
（A）电器（B）排气（C）冷却水（D）空气。
4、（ D ）为使车厢内空气温度快速降低须将哪个控制杆置于循环位置
（A）冷度（B）空气（C）风量（D）换气
*
5、（B ）在冷气系统中若有水分存在则易造成：
（A）蒸发（B）结冰（C）压力增高（D）压力减低。
6、（ A ）当蒸发器出口温度低于多少度时，调温开关会切离压缩机之电
磁离合器。
（A）0 （B）5 （C）10 （D）15
7、（C ）高低压开关是用下列哪个来作用
(A)空气压力（B）电阻大小（C）冷媒压力（D）引擎转速
8、（C ）现今汽车所使用之冷媒为：
（A）R-11 （B）R-12 （C）R-134a （D）R-22。
9、（ D ）冷气系统抽真空之目的为：
（A）压缩机性能（B）冷媒存量（C）冷媒泄漏量（D）
排除水分。
!
10、（B ）填充冷媒时不可将液态冷媒由低压端灌否则将使下列哪个损坏
（A）冷凝器（B）压缩机（C）蒸发器（D）膨胀阀
二、填空（15分，每题1分）
1、车用暖气之热源有（尾气）及（冷却液）两种。
2、蒸发器出口温度低于（零度）会产生结冰现象。
3、汽车空调系统发生故障时可以由（观察窗）来察看系统中冷
媒量是否足够。
4 、当皮肤或眼睛不小心接触冷媒时可用（热水）来解冻并立即送医。
5、人体感觉舒适与（温度）、（湿度）及（风量）有关。
6、汽车自动空调系统主要由（传感器）、（ECU ）和（执行装置）等组成。
7、冷气系统常用试漏方法有（外观检漏）、（电子检漏）、（抽真空检漏）与（荧光检漏）。
'
三、问答（60分,每题10分）
1、如何进行汽车空调制冷系统抽真空
答：抽真空管道连接，具体操作过程如下。
①将歧管压力计上的两根高、低压力软管分别与压缩机上的高、低压阀接口相连；将歧管压力计上中间软管与真空泵相连。
②打开歧管压力计上的手动高、低压阀，启动真空泵，并注意两个压力表，将系统压力抽真空至kPa～kPa。
③关闭歧管压力计上的手动高、低压阀，观察压力表指示的压力是否回升。若回升，则表示系统泄漏，此时应进行检漏和修补。若压力表针保持不动，则打开手动高、低压阀，启动真空泵继续抽真空15～30 min，使真空压力表指针稳定。
④关闭歧管压力计上的手动高、低压阀。
⑤关闭真空泵。先关闭手动高、低压阀，然后关闭真空泵，目的是防止空气进入制冷系统。
2、如何进行汽车空调制冷系统制冷剂加注
"
答：（1）高压端注入制冷剂
①系统抽真空后，关闭歧管压力计上的手动高、低压阀，并将歧管压力计与系统连接。
②将中间软管的一端与制冷剂罐注入阀的接头连接起来，并打开制冷剂罐开关，再拧开歧管压力计软管一端的螺母，让气体溢出几分钟，把空气赶走，然后再拧紧螺母。
③拧开高压侧手动阀至全开位置，将制冷剂罐倒立，以便从高压侧
注入液态制冷剂。
④从高压侧注入规定量的液态制冷剂后，关闭制冷剂罐注入阀及歧管压力计上的手动高压阀，然后将仪表卸下。
⑤装回所有保护帽和保护罩。
特别要注意，从高压侧向系统注入制冷剂时，发动机处于未启动状态（压缩机停转），更不可拧开歧管压力计上的手动低压阀，以防止产生液压冲击。另外，如果低压表不能从真空量程移动到压力量程，表示系统堵塞，则应按要求消除堵塞后重新对系统抽真空并继续注入制冷剂。
（2）低压端注入制冷剂
①将歧管压力计与压缩机和制冷剂罐连接好。
②关闭手动高、低压阀，拆开高压端检修阀和胶管的连接，然后打开手动高压阀，再打开制冷剂罐开关。在胶管口听到制冷剂蒸汽出来的嘶嘶声后，立即将软管与高压检修阀相连，关闭手动高压阀。用同样的方法清除低压端和管道中的空气，然后关好手动高、低压阀。
\
③打开手动低压阀，让制冷剂进入制冷系统，当系统压力值达到MPa时，关闭手动低压阀。
④启动发动机并将转速调整到1 250 r/min左右，将汽车空调开关接通，并将风机开关置于高速、调温开关调到最冷。
⑤打开歧管压力计上的手动低压阀，让制冷剂继续进入制冷系统，直至注入量达到规定值时，立即关闭手动低压阀。
⑥向系统中注入规定量的制冷剂后，从视液玻璃窗处观察，确认系统内无气泡、无过量制冷剂。此时，高压表值应为MPa～MPa，低压表值应为MPa～MPa。
⑦注入完毕后，先关闭歧管压力计上的手动低压阀，再关闭制冷剂罐开关，使发动机停止运转，然后将歧管压力计从压缩机上卸下，卸下时动作要迅速，以免过多制冷剂被排出。
⑧装回所有保护帽和保护罩
3、试述汽车空调电子控制系统的工作原理。
答：在微电脑控制的汽车空调中，每个传感器独立地将信号传送至汽车空调器放大器（称为汽车空调器ECU，或者在某些车型中称为汽车空调器控制ECU），控制系统根据汽车空调器放大器微电脑中的预置程序，识别这些信号，从而独立地控制各个相应的执行器。
输入信号有3种：其一，车内温度传感器、车外环境温度传感器、阳光辐射温度传感器等各种传感器传来的信号；其二，驾驶员设定的温度信号、选择功能信号；其三，由电位计检测出的空气混合风门的位置信号。
输出信号也有3种：其一，为驱动各种风门，必须向真空开关阀（VSV）和复式真空阀（DVV）或伺服电动机输送的信号；其二，为调节风量，必
须向风机电动机输送的调节电压信号；其三，向压缩机输送的开停信号。\
4．汽车空调的日常维护有哪些内容
答：日常维护保养主要是通过看、听、摸、测等方法进行检查。
①检查和清洗汽车空调的冷凝器，要求散热片内清洁，片间无堵塞物。
②检查制冷系统制冷剂的量。在汽车空调机组正常工作时，用眼观察储液干燥器顶部的视液镜，若视液镜内没有气泡，仅在增加或降低发动机转速时出现少量的气泡，这说明制冷剂适量;若不论怎样调节发动机转速，始终看到有混浊状的气泡流动，则说明管路内制冷剂不足，应予补充；若不论怎样调节发动机转速，始终看不到气泡，则说明制冷剂过量。
③检查传动带，压缩机与发动机之间的传动带应张紧。
④用耳听和鼻闻检查汽车空调有无异常响声和异常气味。
⑤用手摸压缩机附近高、低压管有无温差，正常情况下低压管路呈低温状态，高压管路呈高温状态。
⑥用手摸冷凝器进口和出口处，正常情况下是前者较后者热。
⑦用手摸膨胀阀前后应有明显温差，正常情况是前热后凉。
`
⑧检查制冷系统软管外观是否正常，各接头处连接是否牢靠，接头处有无油污，有油污表明有微漏，应进行紧固。
⑨检查制冷系统电路连接是否牢靠，有无断路或脱接现象。
⑩汽车空调系统运行状态是否可靠，也可通过压力计组的指示压力来进行判断。
5、如何进行蒸发器和冷凝器的检修和更换
答：
（1）冷凝器的拆卸
①回收汽车空调系统内的制冷剂。
②拆除螺栓和散热器的固定架。
③拆除螺栓，然后从冷凝器上断开接收器管路。
（
④断开A/C压力开关插接器。
⑤拆除冷凝器上的螺栓。
⑥拆除螺母，然后从冷凝器上断开排出管路。
⑦将冷凝器提出。拆下冷凝器时，小心不要损坏冷凝器和散热器片。
（2）冷凝器的安装
按与拆卸冷凝器相反的顺序进行安装
6、简述歧管压力计的正确连接与使用方法。
答：（1）表组的安装
①找到低压侧和高压侧维护阀。
>
②安装表组。
第一，戴上安全眼镜并罩上汽车护板，取下防尘盖，慢慢地检查阀是否密封。
第二，维护软管一定要装阀芯压板，与施拉德阀形连接。否则，应装专用接头。如果以前未接的话，应将两个歧管手动阀关闭。
第三，低压侧维护管与压缩机低压（吸气）侧连接，并用手将其拧紧；高压侧维护管与压缩机高压（排气）侧连接，然后用手拧紧，
（2）压力检查
压力检查是一种用歧管仪表查找故障部位的方法，其前提条件是：发动机转速1 500 r/min；鼓风机转速处于高速状态；温度控制开关置于最冷位置。具体操作如下。
①高压手动阀关闭，低压手动阀打开：低压管路与中间管路、低压表相通，这时可进行低压侧加注制冷剂或排放制冷剂，并同时检测高、低压侧的压力。
②高压手动阀打开，低压手动阀关闭：高压管路与中间管路、高压表相通，这时可从高压侧加注制冷剂，并同时检测高、低压侧的压力。
③高压手动阀和低压手动阀均关闭：可检测高、低压侧的压力。
④高压手动阀和低压手动阀均打开：可进行加注制冷剂、抽真空，并进行高、低压侧压力的检测。
四、简答（15分）
针对下列两种情况分别分析空调系统故障原因：
(1)用歧管测试表（高、低压力组合测量表）测试检查制冷系统压力时，出现低压侧压力表读数偏高，而高压侧偏低，且增加发动机转速，高低压变化都不大；
(2)用手摸压缩机缸体进出口两端温差不明显。
答：（1）压力表读数，低压侧偏高，高压侧偏低，如增加发动机转速，高低压变化都不大，这种情况一般是压缩机工作不良所造成。
（2）如果温差不明显，可能制冷剂漏或阀片坏，或制冷剂太多。
据闪电家修了解，空调是们喜爱的舒适家居良品。是机器就难免出现故障，难免需要维修或保养。在中央空调出现故障时，快益修专业空调维修师傅说，一定切忌病急乱投医！避开对中央空调维修的几大误区。 误区一，中央空调藏在吊顶内的，维修是不是需要拆掉吊顶？ 中央空调“以藏为美”，安装在吊顶内，一是美观大方，二是节省室内空间。很多人在选择安装中央空调时都会担心中央空调的维修问题，中央空调的内机和管道都隐藏在天花板吊顶之内，若出现故障维修起来是不是很麻烦？其实对于中央空调维修人员来说，维修中央空调就如同探囊取物一般。在做吊顶时，都会根据中央空调内机尺寸在吊顶上预留检修口，确保中央空调的进风口和出风口的面板都可以完成拆卸。所以内机的故障维修是完全不用担心需要拆吊顶的 误区二，内机可以预留检修口，但是管道藏在吊顶里面，是不是需要拆吊顶？ 铜管虽然暗藏在吊顶里面，但是铜管出现问题需要维修的概率小到几乎不可能发生，当然，如果选用的劣质铜管就另当别论了。铜管可能发生的故障，只能是铜管焊接口出现问题，铜管焊
接口就在内机的侧面，通过天花板预留的检修口就可以进行维修了。 误区三，中央空调清洗保养就是清洗风口和滤网，谁都可以。 中央空调清洗保养就只是清洗风口和滤网？当然不是！这只是需要清洗的一部分而已。除了风口和滤网需要清洗，空调内外机的外壳和裸露部分也需要清洗擦拭，冷凝器和蒸发器及内机的接水盘，同样也是需要清洗的部件。这些部件最好是由专业的维保人员上门来清洗，以免操作不当，造成机器故障。 误区四，制冷剂需要每年更换一次？制冷效果差就需要更换制冷剂了？ 制冷剂需要定期常更换吗？很多人对制冷剂都抱有疑问，其实中央空调的制冷剂不需要定期更换或添加。需不需要添加制冷剂必须通过专业的维保人员进行测试后，再确认添加与否。如果中央空调出现制冷效果不好等现象，有可能是制冷剂不足，可以请人上门来测试一下。除了制冷剂不足之外，其他因素也可能影响制冷效果。首先，空调的制冷量和房间需要的冷量是否匹配是影响制冷效果的一大原因。也有可能是中央空调压缩机能效下降，滤网久不清洗，进、出风口有遮挡物等原因造成的。
北京市交通学校2008～2009学年第一学期 《汽车空调》期末考试试卷（闭卷） 适用班级：06汽08、10、11 06汽24、25考试时间：100分钟 班级：姓名：学号： 一．填空（1×20＝20分） 1、汽车空调系统由制冷装置、暖风装置、通风装置和空气净化装置等组成。 1、汽车空调是用来改善汽车舒适性的设备，可以对车厢内温度、湿度、空气流速及空气清新度 进行调节。 2、热量传递的途径有传导、对流和热辐射。 2、常用的温标有摄氏温标、华氏温标和绝对温标。 3、不改变物质状态而改变温度的热量称为显热，改变物质状态而不改变物质温度的热量称为潜热。 3、空调压缩机主要有两大类，一类是往复活塞式，另一类是旋转式。 4、膨胀阀式空调制冷系统主要由压缩机、蒸发器、冷凝缺、储液干燥器和膨胀阀组成。 4、膨胀管式空调制冷循环系统由压缩机、蒸发器、冷凝缺、气液分离器和膨胀管组成。 5、汽车空调系统中，采用降低压力的方法使制冷剂在蒸发器内完成气化过程。 5、汽车空调系统中，采用升高压力的方法使制冷剂在冷凝器内完成液化过程。 6、汽车空调系统中高压侧的管路压力约为 0.2—0.3 MPa，低压侧管路压力约为 1.5—1.7 MPa。 6、 1MPa= 10 atm(大气压)= 146 Psi（磅力/英寸2）。 7、汽车空调制冷剂的加注方法有低压侧加注和高压侧加注两种方法。 7、汽车空调按驱动方式分为独立空调和非独立空调。 8、冷冻润滑油主要起润滑、密封、冷却及降低压缩机噪音的作用。 8、汽车暖风系统的主要作用供暖、除霜和调节温、湿度。 二、判断题（1×10=20分） （×）1、干球温度和湿球温度的差值越大，说明湿度越大。 （√）1、干球温度和湿球温度的差值越小，说明湿度越大。 （×）2、提高压力，可使液体更容易液化。（×）2、提高压力，可使液体更容易蒸发。 （√）4、冷凝器的作用是将制冷剂从气体转变为液体，同时放出热量。 （×）4、冷凝器的作用是将制冷剂从液体转变为气体，同时吸收热量。 （√）5、热力膨胀阀在制冷负荷增大时，能自动增加制冷剂的喷出量。 （×）5、热力膨胀阀在制冷负荷增大时，不能自动增加制冷剂的喷出量。 （√）6、冷凝器冷却不良时，可能会造成高压管路中压力过高。 （×）6、冷凝器冷却不良时，可能会造成高压管路中压力过低。 （√）7、小轿车暖风系统的热源为发动机冷却水和废气热量。 （√）7、汽车水暖式暖风装置是以发动机冷却水为热源的。 （√）8、空调系统中的除霜装置的作用是防止汽车的前风挡玻璃结霜。 （×）8、空调系统中的除霜装置的作用是防止汽车的前、后风挡玻璃结霜。 （×）9、空调系统正常工作时，低压侧的压强应在0.15MPa左右。 （√）9、空调系统正常工作时，低压侧的压强应在0.2—0.3MPa 。 （×）10、R12和R134a的冷冻机油可以通用。 （√）10、R12和R134a的冷冻机油不可以通用。 （√）11、如果空调系统高压管路压力低，低压管路压力高，说明压缩机效率不高。（×）11、如果压缩机高压管路温度低，低压管路温度高，说明压缩机正常。 （×）12、低压开关安装在低压侧，高压开关安装在高压侧。 （√）12、低压开关和高压开关均安装在高压侧。 （√）13、膨胀阀安装在蒸发器的入口处。 （×）13、蒸发压力调节器安装在蒸发器的入口处。 （×）14、蒸发器的作用是将制冷剂从气态变为液态。 （√）14、蒸发器的作用是将制冷剂从液态变为气态。 （×）15、在制冷系统抽真空时，只要系统内的真空度达到规定值时，即可停止抽真空。（√）15、冷冻润滑油的加注在系统抽真空前后均可进行。 （×）16、当膨胀节流管取代膨胀阀时，必须在低压侧安装储液干燥器。 （√）16、当膨胀节流管取代膨胀阀时，必须在低压侧安装气液分离器。 （×）17、通常高压压力开关安装在高压侧，当制冷剂严重不足时，切断电磁离合器电路。（√）17、通常低压压力开关安装在高压侧，当制冷剂严重不足时，切断电磁离合器电路。（×）18、空调系统散热器风扇与冷凝风扇串联时高速运转。 （×）18、空调系统散热器风扇与冷凝风扇并联时低速运转。 （×）19、从高压侧加注制冷剂，应启动空调且加注时罐子应倒立。 （√）19、从低压侧加注制冷剂，应启动空调且加注时罐子应正立。
汽车空调检测与维修》练习题 一、填空题 1. 汽车空调系统按驱动方式可分独立式汽车空调系统和非独立式汽车空调系统。 2. 汽车空调系统主要由制冷装置、暖风装置、通风装置、控制装置和加湿装置、空气净化装置等部分组成。 3. 汽车空调工作过程中，在储液干燥器上的视液窗处观察制冷剂的流动情况。视液窗有透明、气泡、泡沫、油纹、和雾 状几种情况。 4. 汽车空调压缩机和电磁离合器的常见故障有：电磁离合器从动盘打滑、电磁线圈烧坏、排气阀破裂、压缩机卡死、泄漏、异响等。 5. 电磁离合器主要由前板、皮带盘（转子）及电磁线圈组成。 6. 冷凝器的结构形式很多，而在汽车空调制冷系统中，经常采用的有管带式、管翅式和平流式等类型。 7. 汽车空调制冷系统采用的蒸发器有管翅式、管带式和板翅式等几种。 8. 节流膨胀装置主要包括膨胀阀、节流管等。 9. 膨胀阀出现阻塞或节流作用失效的故障，会造成系统不制冷或制冷不足。常见的故障有膨胀及膨胀阀滤网堵塞（冰堵）、感温包安装位置松动移位等。 10. 膨胀阀根据平衡方式分为内平衡与外平衡两种，根据静止过热度调整（调弹簧预紧力）方式分为内调式与外调式两种，连接口又分为O形圈式与喇叭口式两种。 11. 膨胀阀的结构由两大部分组成，即感温受压部分和阀体部分。 12. 膨胀阀的主要作用是节流降压、调节流量、控制流量、防止“液击”和异常过热发生的控制功能等作用，是制冷系统中的重要部件。 13. 膨胀阀的常见故障是发生冰堵或脏堵、阀口关闭不严、滤网堵塞及感温包或动力头焊接处漏。 14. 节流管的主要故障是滤网堵塞，一旦发生堵塞，一般只能更换，而且同时还需更换积累器。 15、储液干燥罐上面一般有压力开关、制冷剂注入阀等元件。 16、制冷剂在冷凝器内是物质的放热过程。 17、制冷剂与冷冻机油必须具有溶解的能力。 18、汽车空调压缩机工作过程一般分为吸气、压缩、排气、膨胀。 19. 贮液干燥器主要由贮液器、干燥器、过滤器、视镜和安全装置这几部分构成。。 20. 常用的干燥剂有硅胶、活性氧化铝、硫酸钙、分子筛等。 21. 贮液干燥器的常见故障是滤网或部分滤网堵塞，从而使制冷剂流通不畅，造成制冷系统制冷不足或不制冷。 22. 高压管路上的低压开关安装在冷凝器与膨胀阀间的高压管路上或储液干燥器上，串联在电磁离合器电路中。 23. 高压压力开关的作用有两种，一种是自动切断电磁离合器的电路，使压缩机停转，另一种是接通冷却风扇高速档电路，自动提高风扇转速，以降低冷凝器温度和压力。 24. 三位压力开关一般安装在贮液干燥器上，感受制冷剂高压回路的压力信号， 25. 泄压阀安装在压缩机高压侧或贮液干燥器上。当制冷剂管路高压侧温度和压力异常升高时，常通过使易熔塞的易熔合金熔化让制冷剂释放的办法保护制冷系统不受损坏。 26. 用在汽车空调系统中的吸气压力调节器种类很多，如蒸发压力调节器(EPR)、导阀控制蒸发压力调节器(POEPR)、 吸气节流阀(STV) 、导阀控制阀(POASTV)和组合阀(VIR) 等。 27. 真空控制系统由单向阀、真空罐、真空动作器、电—真空转换器(真空电磁阀)组成。
《汽车空调》作业习题集 一、填空 1汽车空调制冷系统一般分为两类，即 ________ 系统和_______ 系统。 2、____ 是制冷系统中、高低压分界点。 3、压缩机的原理是使活塞在气缸中运动改变___________ ，从而起到输送制冷剂作用。 4、sd~5型压缩机是_____ 式压缩机。 5、旋叶式压缩机的工作过程有________ 、______ 、和______ 三个。 6、涡旋式压缩机涡旋圈一般为________ 圈 7汽车冷凝器常见的形式有 _________ 、________ 、________ 三种、其中________ 广泛应用于R134a空调系统。 8、________________________ 蒸发器常见形式有_ 、_______________ 、三种、其中应用于 R134a空调系统。 9、汽车空调中节流膨胀机构主要有_________ 、______ 和 ______ 三种 10、热力膨胀阀的作用有_______ 、_______ 、和 _____ 。 11、外平衡式与内平衡式膨胀阀的构造区别是____________ 。 12、热力膨胀阀的特性是_______ 。 13、装有节流管的空调系统，必须在蒸发器出口和压缩机进口之前设置 ___________ ，以避免压缩机出现__________ 现象，。 14、传统温控系统中的节流阀有三种，即________ ，____ 和_______ 。 15、储液干燥器设置于空调系统中，它的主要作用是 ________ 、_______ 、______ 和 。 16、易熔塞是一种过压保护装置，当压力达到_________ ，温度达到 ____ 以上时熔化。 17、电磁离合器电源通断是由_________ 控制的。 18、组合阀的平衡蒸发压力为______ ，防止蒸发器结冰。 19、汽车空调通电的形式一般有_______ 、_______ 和______ ，其中轿车上广泛采用 _____________________________________ 。 20、常见空气净化装置通常有_________ 式和______ 两种。 21、空调取暖系统的主要作用是_________ 和______ 。 22、水暖式取暖系统是以______ 为换热介质，气暖式是以__________为换热介质，两者都属 于________ 式取暖系统。 23、对于水暖式取暖系统，只有当冷却水的温度达到_____ 度以上时，冷却系统进行______ 时, 冷却水才会流入加热器。 24、全功能空调是指将_____ 和_______ 组装于一个箱体内，共用一台鼓风机 25、从汽车空调的配气方式来看，__________ 式应用最多。 26、奥迪、红旗等车一般采用式控制面板。 27、控制汽车空调制冷温度的方法有两种，即控制蒸发器 _________ ，和控制蒸发器 。 28、汽车空调上用电子恒温器一般采用热敏电阻，即随温度升高，其阻值下降。 29、设置压力开关的目的是和________ 。 30、三重压力开关设置在系统的___________ 端。 31、常用的温度控制器有式和式两种。 32、微电脑控制的自动空调，输出的信号有、_________ 和______ 三个。
项目七汽车空调系统的检修 任务一汽车空调制冷系统零部件的检修 任务目标 任务描述 一辆桑塔纳2000GSI型轿车行驶85000Km后，发觉打开空调制冷系统时，送风口有自然风送出，然而不制冷。经技术人员详细检测，专门快发觉造成制冷系统不制冷的故障缘故，并排除了故障，恢复了空调制冷系统的制冷功能。 知识预备 一、空调制冷系统 汽车空调有以下四个功能：汽车空调的第一功能：调节车内空气的温度；汽车空调的第二功能：调节车内空气的湿度；汽车
空调的第三功能：提供合适的气流速度与气流方向；汽车空调的第四功能：过滤净化车内空气，保证车内空气的质量。汽车空调系统大大改善了乘客在乘车时的舒适性和安全性。 空调制冷系统要紧由压缩机、冷凝器、储液罐、膨胀阀、蒸发器、风机及管路与操纵部件等组成。其布置如图7-1-1所示。 图7-1-1 （一）压缩机 压缩机是制冷回路的心脏，起到输送和压缩气态制冷剂，保证制冷循环正常工作的作用。其外形结构如图7-1-2所示。
图7-1-2 压缩机 汽车空调压缩机采纳容积型压缩机，大多是斜盘式压缩机和立式往复式压缩机，利用活塞在汽缸中作往复运动来改变压缩室的容积吸入制冷剂和增压。 1.斜盘式压缩机的结构如图7-1-3所示。 图7-1-3 斜盘式压缩机的结构 1-曲轴 2-活塞 3-钢球 4-支承盘 5-外壳 6-旋转斜盘 7-吸簧 8-外放泄阀板 9-轴封 10-离合板及毂 11-密封座 12-滑动轴承 13-带滑轮 14-离合器线圈及外壳15-前端盖 16-气缸的前半部 17-推力座圈 18-推力轴承 19-推力座圈 20-气缸后半部 21-油池 22-吸油管 23-后端盖24-油泵齿轮 斜盘式压缩机的工作原理如图7-1-4所示。
莱芜职业技术学院机械与汽车工程系 2016届毕业生毕业论文论文题目汽车空调系统的故障诊断与维修 专业汽车检测与维修技术 年级 1 3高职汽二班 学号201322040205 学生姓名李沛 联系方式 151******** 指导教师李传红 职称：副教授 完成日期：2016 年 4 月27 日
摘要 汽车空调作为空调技术在汽车上的应用，它能创造车室内环境的舒适性，保持车室内空气温度、湿度、流速、洁净度、噪声等在舒适的标准范围内，不仅有利于保护司乘人员的身心健康，提高其工作效率和生活质量，而且还对增加汽车行驶安全性具有积极作用。随着天气越来越热，汽车空调在行车过程中就显得愈发的重要，而汽车空调很容易出现故障，这往往令车主伤透脑筋。 本文主要阐述汽车空调系统的组成及结构原理、制冷系统、采暖系统，及汽车空调系统常见故障的诊断与维修。通过对本课题的调查研究,能更好的了解汽车空调系统,能更好的对汽车空调系统进行维护与保养。 关键词：汽车空调；制冷系统；采暖系统；故障诊断
目录 1 概述 (4) 1.1 汽车空调发展历程 (4) 1.2 汽车空调的功能 (4) 1.3 汽车空调的特点 (4) 1.4 汽车空调的分类 (5) 2 汽车空调系统的结构原理 (6) 2.1汽车空调系统的组成及功能 (6) 2.2汽车空调系统制冷系统 (6) 2.2.1制冷系统的组成 (6) 2.2.2制冷循环的工作过程 (6) 2.3采暖系统 (7) 3 汽车空调系统的维修与检测 (9) 3.1汽车空调系统最常见的故障 (9) 3.2系统不制冷或制冷不足的诊断与维修 (9) 3.2.1直接检测法 (9) 3.2.2仪表检测法 (10) 3.3异响的诊断与维修 (11) 3.3.1异响的故障现象及诊断过程 (11) 3.3.2异响的故障分析 (11) 3.4 利用短路试验方法判断系统控制电路工作状况 (12) 3.5大众帕萨特汽车空调故障排除案例 (12) 3.6汽车空调系统的维护与保养 (13) 4 结论与展望 (14) 5参考文献 (15) 6致谢 (16)

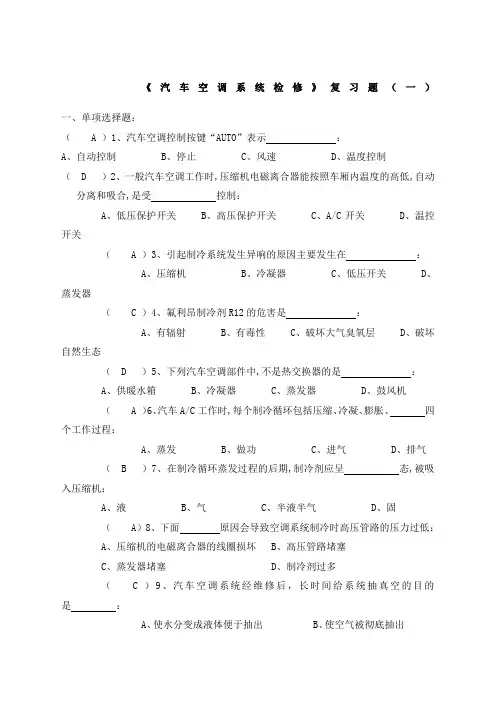

《汽车空调系统检修》复习题答案 《汽车空调系统检修》复习题（一） 一、单项选择题： （ A ）1、汽车空调控制按键“AUTO”表示： A、自动控制 B、停止 C、风速 D、温度控制 （D ）2、一般汽车空调工作时,压缩机电磁离合器能按照车厢内温度的高低,自动分离和吸合,是受控制： A、低压保护开关 B、高压保护开关 C、A/C开关 D、温控开关 （ A ）3、引起制冷系统发生异响的原因主要发生在： A、压缩机 B、冷凝器 C、低压开关 D、蒸发器 （ C ）4、氟利昂制冷剂R12的危害是： A、有辐射 B、有毒性 C、破坏大气臭氧层 D、破坏自然生态 （D ）5、下列汽车空调部件中,不是热交换器的是： A、供暖水箱 B、冷凝器 C、蒸发器 D、鼓风机 （ A ）6、汽车A/C工作时,每个制冷循环包括压缩、冷凝、膨胀、四个工作过程： A、蒸发 B、做功 C、进气 D、排气 （B ）7、在制冷循环蒸发过程的后期,制冷剂应呈态,被吸入压缩机： A、液 B、气 C、半液半气 D、固
