北京交通大学 《建筑给排水》大作业设计 专业：环境工程 班级：环境1101 学生姓名：沈悦 学生学号：11233017 指导教师：王锦 土建学院建筑市政环境工程系 二○一四年四月
目录 第1篇设计说明书 第1章设计基本内容和要求 1.1设计资料 (3) 1.2设计主要内容 (3) 1.3课程设计基本要求 (3) 1.4设计重点研究问题 (3) 1.5评分标准 (3) 第2章室内给水工程 2.1 给水方式的选择 (4) 2.2 给水管道的布置与敷设 (4) 2.3 管材和管件 (5) 第3章建筑消防给水系统 3.1 消火栓给水系统的布置 (5) 3.2 消火栓布置 (6) 3.3 消防管道布置 (7) 3.5 具体设计图样 (7) 第4章建筑排水系统 4.1 排水系统分类 (7) 4.2 排水系统组成 (7) 4.3 排水方式的选择 (8) 4.4 排水管道的布置与敷设 (8) 4.5 排水管网设计图样 (10) 第5章建筑雨水系统 (11) 第2篇设计计算书 第1章室内生活给水系统 (11) 第2章建筑消火栓给水系统设计 (13) 第3章建筑排水系统设计 (15) 第4章建筑雨水排水系统设计 (18) 第5章参考文献 (18) 第3篇课程设计总结 第1章心得及致谢 (19)
第1篇设计说明书 第一章设计基本内容和要求： 1.1设计资料 1. 工程概况：该建筑为一幢7层高的多层建筑，该建筑为一类、耐火等级一级。该幢楼包括四个单元，各单元各层的建筑结构基本相同（见建筑平面图）。在该幢建筑物的北侧共建四个出口：分别对应于每个单元，每个单元的每层有两个住户，每个住户为三室两厅的一套，每套间均设有厨房与两个卫生间。 该幢建筑物总建筑面积为8733.16m2，总高度为20.9m，标准层高为2.9m，一层地评标高位±0.000m，冻土深度为0.7m。 2. 背景资料 本建筑水源为小区自备井，经给水泵站加压后供给小区各用水点，一层引入管压力不低于0.35MPa。 本建筑±0.00以上排水采用重力排水，±0.00以下采用压力提升排水。污废水经污水管道收集后排入室外化粪池，经化粪池处理后，排入市政污水管网。 3. 建筑图纸：首层及标准层。 4. 气候暴雨强度等条件按各位同学家乡考虑。 1.2设计主要内容 1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图； 2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图； 3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图； 1.3基本要求 1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择，注意技术先进性和经济合理性。 2. 根据选定的系统体制，按照相关设计手册，确定有关的设计参数、尺寸和所需的材料、规格等。 3．平面图管线布置合理，并注意各管线交叉连接，注意立管编号。 1.4设计重点研究的问题： 建筑给水、排水、雨水、消防系统的体制选择，尤其是消火栓系统的设计计算。 参考资料推荐： ［1］王增长，《建筑给水排水工程》第六版，中国建筑工业出版社1998 ［2］高明远，《建筑给水排水工程学》中国建筑工业出版社2002 ［3］1998 ［4］中国建筑工业出版社编，《建筑给水排水工程规范》，中国建筑工业出版社 ［5］陈耀宗，《建筑给水排水设计手册》，中国建筑工业出版社1992
给水排水 一、工程概况： 二、设计依据： 1.设计招标文件。 2.建筑专业提供的有关资料。 3.国家现行的有关给水排水及消防设计规范 1）《室外给水设计规范》GB50013-2006 2）《室外排水设计规范》GB50014-20061 3）《建筑给水排水设计规范》GB50015-2003 4）《建筑设计防火规范》GB50016-2006 5）《高层民用建筑设计防火规范》GB50045-95(2005年版) 6）《建筑灭火器配置设计规范》GB50140-2005 7）《汽车库、修理库、停车场设计防火规范》GB50067-97 8）《自动喷水灭火系统设计规范》GB50084-2001（2005年版） 三、设计内容： 红线范围内的给水系统、排水系统、中水系统、雨水系统及消防系统。 四、给水系统： 1.水源： 本工程水源采用城市自来水，分别从学府大道及20米规划路各引入一根DN200给水管，供基地内生活及消防用水。市政供水压力按照0.15MPa考虑。 2.生活用水量估算： 最高日生活用水量约为1230m3/d，最大时生活用水量约125m3/h。 生活用水定额见下表
3.生活给水系统: 本工程地下一和地上一、二层利用市政给水管网压力直接供水，地上二层以上用水由无负压供水设备加压供水。无负压供水设备设于地下室的水泵房内。 4.热水供应： 根据各单体建筑功能，综合考虑初期投资、年管理费用，并尽可能的利用太阳能，本工程热水供水方案如下： 1）酒店考虑集中热水系统，热媒为锅炉房热水，经容积式换热器换热后供给客房卫生间及厨房等需用生活热水的地方。 2）办公、公寓等其他建筑考虑太阳能热水系统，并配以电辅设加热系统和贮热水罐，为卫生间和厨房等地提供所需用的生活热水。 3）热水系统分区与给水一致，热水采用机械循环方式。 5.饮水供应 自饮水供应由小型一体式直饮水供水设备在各供应点直接供应。 五、排水系统： 1.本工程各建筑室内采用生活污废水分流制排水的管道系统。 2.室内地面层（±0.000m）以上的生活污废水重力流排入室外污水管道或中水处理间的调节水箱；地面层（±0.000m）以下的污废水采用管道汇集至地下室的集水坑内，用潜水排污泵提升后、排入室外污水管道（厨房排水须经过隔油处理）； 3.室外污水管道统一排至室外化粪池，所有污水经化粪池处理后方可排入20米规划路污水管道。 六、中水系统： 为节约用水，保护环境，本工程设有中水处理系统。中水水源为各单体建筑的盥洗用水，中水回用主要用于基地的冲厕、绿化、道路洒浇和车库地面冲洗。中水工艺流程为：
超高层给排水五大知识点 1.超高层屋面雨水排放 对于300m以下高度的超高层建筑，通常采用不分区的雨水排水系统，有很多 成功的案例。但在使用中也存在一些问题，如经常溢流对建筑周边地面的影响、大暴雨时接雨水出户管的检查井井盖被顶起等。 分析原因，主要是屋面溢流口设置高度不当及雨水系统中的空气在检查井内析出，导致检查井内雨水气水流态不稳定所致。 2.真空排水 用的极少，不限于高层建筑。特点是可以随意上下弯曲管道，要是能够解决运行费用的问题，那么排水以后就完全可以不用管结构专业了。 真空高速排水系统到底如何工作，可以将水瞬间排走呢？真空管道内的排水水流速度可达到3-6米/秒，而普通排水系统的排水速度顶多达到1米/秒。假设一套实用面积100平方米、楼层高度为3米的住房完全被水淹没，用一排水能力为2立方米/秒的真空高速排水系统仅需要2.5分钟就能将这300立方积水排走。而采用目前的城市排水系统，在毫无故障的理想状况下，同口径大小的排水管道一般也要6.5分钟才能将这些水排走。 目前普遍采用的重力排水系统大多只能顺利通过浓度较低、杂质很少的液体，一旦泔水、淤泥、塑料袋、碎石、砖块等杂物混为一体，极易堵塞管道。目前城市遭遇大雨，排水系统经常瘫痪，很大原因就在于此。 3.超高层建筑叠压供水 利用室外给水管网余压直接抽水再增压的二次供水方式 一般来说，高层建筑只需采用并联分区供水，不存在叠压。但是100m以上超 高层推荐使用串联供水。现在一般采用的多是设备层设中间转输水池，占用空间不说，还给结构增加负担。新技术应该会采用管道泵直接叠压供水，不设中间转输水池，但是要解决的问题是供水的可靠性以及系统的稳定性问题，现在还极少采用。 市政管网压力理论上只能供应到4层，但是现在楼宇层数都很高，原来都是在楼 底有个水箱，市政管网的水自动流到水箱，然后再用水泵打上去，只不过这样不
吉林建筑大学 课程设计(论文)说明书 课题名称长春市正大光明城2#楼 室内给水、排水设计、消防设计 院（系）市政与环境工程学院 专业给水排水工程101班 姓名宋天芳 学号21 起讫日期7月1 日- 7月 12日 指导教师 2013年 7 月12日
前言 建筑给水排水是给水排水工程中比较重要的一部分，本次设计说明书就是针对室内给水排水的设计及其计算，从而了解并掌握建筑室内给水排水设计的方法和要求。 水是我们生活中必不可少的一部分，每个人每天必须摄入一定的水量来满足机体的生活需要，因此建筑给水排水也成为我们现在建筑中必不可少的一部分，做好室内给水排水才能让我们的生活更美好。 室内给水排水的设计要合理的安排好给水管道、排水管道和消防管道的布局，计量避免交叉和错乱。 此次设计说明书也就是针对这个问题而做的一次设计。 此次设计主要依据建筑条件图和设计规范、设计手册、技术措施、标准图集设计。其余参考书详见参考书目。
目录 一、设计指导书 二、设计过程说明 三、室内给水系统计算 四、室内排水系统的计算 五、建筑内部消防系统的计算 六、小结

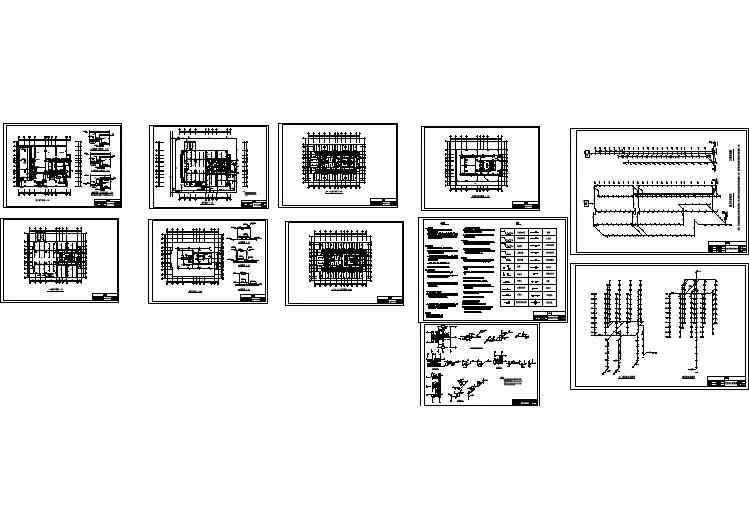

一、《建筑给排水工程课程设计》指导书 一、收集资料：气象、土建、水质资料、参考资料 二、设计计算： 根据建筑性质、卫生器具及用水点位置，布置给水、排水管线，根据相应公式计算给水排水流量。并分别确定其管径、管道坡度、阻力损失等。 三、绘施工图： 1、图纸内容 各系统设计一般由设计说明、平面图、系统图组成(必要时宜带有局部详图)。 A.设计说明 设计图纸上用图线表达不清楚的问题，需要用文字加以说明。主要内容有：给水所需总压力；给排水管道采用的管材及接口方式；对管道敷设的技术要求；对施工质量及验收的要求；各系统主要材料、设备的统计等。 B.平面图 平面图是设计图纸的主要部分。本图应表明给水、排水系统管道(立管，横管、支管)的水平位置及管径、立管编号，管道坡度。 C.系统图 系统图也叫轴侧图，该图表明系统各管道的空间关系，图内除注明管径及立管编号外，还应标明管道标高及坡度。 D.详图 当某些设备的构造或管道的连接情况在以上图中表示不清楚，用文字也说明不清，可将这些部分绘成详图。 E.设备及材料明细表 为方便施工备料，应将工程涉及的管材、阀门、仪表、容器设备等列出并制成明细表。一般表中项目包括：编号、名称、型号规格、单位、数量及备注等项目，其中备注栏内主要写明对材料设备有明确要求的生产厂家等。 2.设计图例 为使工程设计图纸，满足设计、报批、施工、存档、交流等方面的使用要求，图面中的线条粗细及符号的表示应尽量做到标准化、统一化。 A.图线、图例 各种管线、管材、阀门、仪表等所用图例均参见《建筑制图统一标准》、吉林省标《暖卫工程设计综合图例》。 B.文字 图纸上标注的文字均应以规范的仿宋字写出，在设计说明中列出的内容应全面、简明、扼要。 3.参考资料 A.《建筑给水排水工程》，王增长主编第五版中国建筑工业出版社。 B.《建筑给排水设计手册》刘文镔主编中国建筑工业出版社。 C.《建筑给排水设计规范》GBJ15-88。
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 课程设计 说明书 姓名：陈启帆 学号：23 专业：环境工程 吉林建筑大学城建学院 2016年07月 - 1 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 课程设计说明书 (吉林省长春地区宽城区给水管网设计) 学生姓名：陈启帆 导师： 学科、专业：环境工程 所在系别：市政与环境工程系 日期：2016年07月 学校名称：吉林建筑大学城建学院 - 2 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 目录 1. 课程设计题目 (4) 2. 课程设计目的及要求 (4) 3. 设计任务 (5) 4. 原始资料 (5) 5. 基本要求 (8) 6. 设计成果 (8) 7. 设计步骤 (8) 8. 设计用水量计算 (9) 9. 确定给水管网定线方案 (11) 10. 设计流量分配与管径设计 (11) 11. 设计结束语与心得体会 (14) 12. 参考资料 (16) - 3 -
市政与环境工程系 MUNICIPAL AND ENVIRONMENTAL ENGINEERING DEPARTMENT 1. 课程设计题目 吉林省长春地区宽城区给水管网设计 2. 课程设计目的及要求 通过城镇给水管网设计管网的设计步骤和方法，为以后毕业设计及从事给水管网的工程设计打下初步基础。 （1）了解管网定线原则； （2）掌握经济管径选择要求； （3）掌握给水系统压力关系确定方法； （4）掌握管网水力计算。 - 4 -
第一章设计任务书 一、设计任务 孝感某中学拟建一幢5层教学楼，总建筑面积近5200㎡；建筑高度21.6m；底层为行政办公及实验室，二至五层为教室。每层设卫生间两处，一处为男女厕所；另一处为男女隔层厕所（一、三、五层为男厕）。男厕内设污水池1个，洗手盆1个，小便槽4.9m长，便槽蹲位5个；女厕内设污水池和洗手盆各1个，便槽蹲位8个。层顶水箱间一座。 要求设计建筑给水排水工程。具体内容包括： 1、建筑给水系统设计。选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；高位水箱容积计算及校核水箱安装高度；绘制给水系统的平面图、系统图及卫生间大样图。 2、建筑消防系统设计。消防用水量及高位水箱消防贮水量的计算；布置消防管网；进行消防管道水力计算及消防水压计算；选择消防水泵以及确定稳压系统；绘制消水栓系统的平面图及系统图。 3、建筑排水系统设计。排水体制的确定以及排水管道的布置；排水管道水力计算；化粪池的容积计算及选型；绘制排水系统的平面图及系统图。 二、设计资料 1、建筑设计资料 建筑物一层平面图，二层平面图，三至五层平面图及屋顶平面图及水箱间平面，立面图共5张。 本建筑为5层，底层高为4.2m，二至五层层高为3.6m，上人屋面，楼梯间屋顶标高为27.2m，水箱间标高为22.2m。室内外高差为0.3m。冻土深度为0.2m。 2、市政基础资料 （1）给水水源 建筑物北侧和西侧有城市市政给水管道，管径为DN300，常年可提供的资用
水头为0.15MPa，管道埋深为室外地面以下0.5m。 （2）排水资料 本建筑物西侧有城市排水管道，其管径为DN500，管内底深为室外地面以下1.5m，管材为钢筋混凝土。 未预见水量：按日用水量的12%计算。 三、设计要求 1、设计计算说明书1份 2、课程设计图纸 课程设计图纸数量不得少于5张，用CAD绘制。 图纸绘制要求： 建筑给水排水系统图的绘制按轴测正投影法绘制，管道布置方向应与平面图相对应，并按比例绘制。
给排水专业设计说明 一、设计依据： 1. 《室外给水设计规范》GBJ5001 — 2006 2 .《室外排水设计规范》GBJ50014 2006 3 .《建筑给排水设计规范》GB50015-2003 4. 《宿舍建筑设计规范》JGJ 36-2005 5. 《办公建筑设计规范》JGJ-67-2006 6 .《建筑设计防火规范》GB50016-2006 7 .《高层建筑设计防火规范》GB50045-95 （2005年版） 8 .《自动喷水灭火系统设计规范》GB50084-2001 （2005年版） 9. 《建筑灭火器配置设计规范》GB 50140-2005 10. 建筑及相关专业提供的设计条件 二、给水部分： 1、室外给水： 本工程水源为市政给水管网，分别从两市政路上引入DN200的给水管，在本工程小区周围形成DN200连通的环状管网。低区生活用水和生活水 箱、消防水池补水管从环网上接入。 2、室内给水： 用水量估算：本工程量每日用水量为：45卅加，最大时用水量为：7nVh。 给水方式：采用下行上给供水方式。按城市供水压力、建筑使用性质和高度，纵向分为高、低两个区，其中首层至四层为低区，由城市供水管网直接供给；五至九层为高区，均采用恒压变频给水设备供给。此供水方式既充分利用了市政管道的压力，又达到了节能环保且经济的作用。 三、排水部分： 1、排水体制:
室外采用雨、污分流制，室内采用污废分流制。 2、污水系统： 生活污水排放量按给水量（不计道路及绿化用水、空调用水）的85%古计， 室内污水采用粪便污水与洗涤废水分流，室内污水经化粪池处理后排与洗涤废水一起排到小区污水管网。估算设计最高日污水量：38m^/d ;最大时污水量6m^/h。 室外污水干管沿主干道敷设。污水干管管径从DN200到DN3O0坡度为0.005?0.003和沿地面设。 2. 雨水排水 屋面雨水和室外用地范围内的雨水有组织地排入雨水管沟。屋面雨水排放按重力流设计，重现期取5年；室外地面雨水重现期取2年。 室外雨水干管沿主干道敷设。雨水干管管径从DN300到DN600坡度为0.003?0.001和沿地面设。 四、消防部分： 1、设计用水量： 室外消火栓灭火系统: 30L/S, 火灾延续时间：3h 室内消火栓灭火系统: 30L/S, 火灾延续时间：3h 自动喷水灭火系统：20.8L/S , 火灾延续时间：1h 消防水池，总容积：400m i 屋顶消防水箱，容积: 18用 2、室外消火栓系统 在室外给水环网上设置室外地上式消火栓，消火栓间距v 120m,均匀分布在消防主体周围并与消防主体的间距大于5m,小于40m,采用室外地上式消火栓，每个消火栓供水能力10-15L/S。 3、室内消火栓灭火系统 消火栓间距v 30m,按室内任何一点发生火灾均有两支消防水枪的充实水栓同时到达。

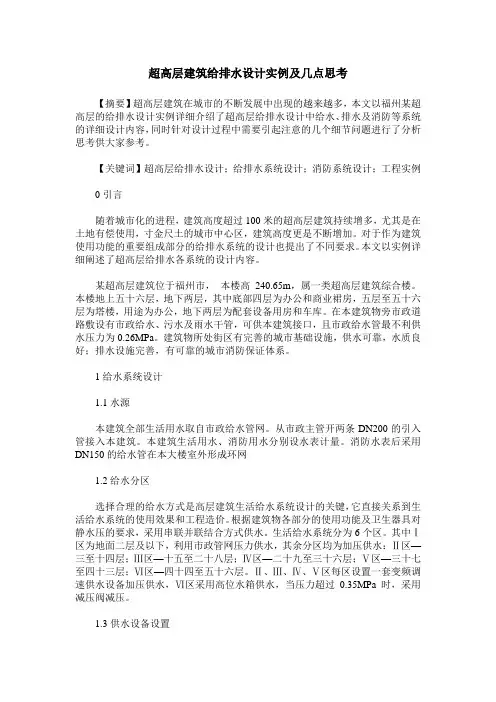

超高层建筑给排水设计策略与注意事项 【摘要】国民经济的迅速发展直接促进了建筑行业的进步，与此同时人们对于超高层建筑安全性以及舒适性的要求越来越高。建筑给排水作为超高层建筑建设的重要环节，对于人们生活水平的提高，满足人们生活需要都有着重大的作用。只有创新建筑给排水设计理念，创新给排水设计方法，才可以设计出高质量高水平的给排水系统。本文旨在研究超高层建筑给排水问题，针对出现建筑给排水问题提出建筑给排水设计策略，为我国在超高层建筑给排水设计方面的开展提供思路。 【关键词】超高层建筑；给排水；设计策略；注意事项；分析研究 近年来，随着人们生活水平的不断提高，人们都在关注着住宅面积、位置以及住宅室内设计等问题，超高层建筑室给排水很受人们关注。超高建筑由于自身高大以及给排水设计繁琐等原因，其在设计方面不同于其他建筑上给排水设计，要根据其特点进行设计，体现出超高层建筑给排水设计不同风格。本文主要研究超高层建筑给排水常见问题。探讨超高层建筑给排水设计策略，为我国在超高层建筑给排水设计方面的进一步开展提供借鉴。 1 超高层建筑给排水常见问题 总体来讲，超高层建筑给排水常见问题主要体现在以下几个方面：第一，给水压力过大。第二，超高层建筑经常遇到的问题便是给水压力过大，给水压力过大直接使得卫生器具以及管材的使用寿命得到损害，同时也使得大量的电能被浪费掉。第二，高峰期时，建筑内使用人员的供水压力太小，使得用户的正常生活受到威胁。第三，外界条件变化后，不能及时的调整供水方案，从而引起了水压水量不足。第四，排水的布置方式、存水弯、地漏、噪音等现象依旧存在。布置方式主要是由于楼板配置较多的孔洞，不仅影响了楼板的整体性，还加大了施工的难度，在使用的过程中容易发生渗漏。 2 超高层建筑给排水设计策略 2.1 给排水设计规划 在实际的超高层建筑给排水设计过程中，由于设计以及技术原因，给排水设计往往会出现很多的问题，主要问题包括：管道渗漏问题，管道口径不一问题，给排水降压降噪问题，塑料给排水管道设置阻火圈和室内消火栓安装不符合要求等问题。针对这些问题，有关单位可以采取以下措施进行解决：首先，加强对给排水系统设计时的审核，尽量减少设计过程中的差错，通过设计发现施工中容易发生的问题，并设计相应对策措施进行解决。其次，在超高层建筑给排水设计过程中，应根据给排水的设计方案，留有必要的孔洞，方便给排水系统的施工，这就要求加强对超高层建筑给排水设计管理，严格按照要求图纸设计，确保设计的质量。最后，加强设计过程中的技术管理，提高设计人员的在设计过程中的质量

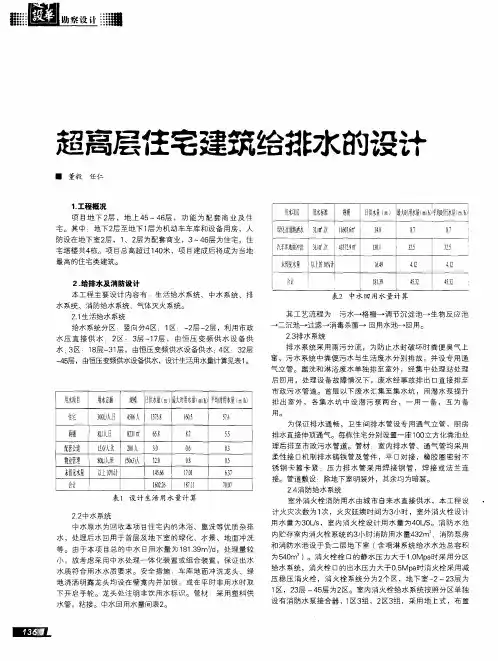

超高层给排水与消防设计探讨 发表时间：2017-06-09T09:52:22.777Z 来源：《建筑学研究前沿》2017年2月上作者：胡甜 [导读] 某项目地上办公楼46层，地下室1～3层为停车库及设备房。 摘要：超高层给排水设计工作中，消防系统作为比较关键的部分，受到内人士的重视。设计好给排水消防系统，可以有效保障人们的生命和财产安全。本文根据工程案例，对项目的生活冷水系统、中水系统、雨水回收利用系统、生活排水系统、消火栓系统，自动喷淋系统及其他灭火系统等的设计参数和系统的选择进行探讨。 关键词：超高层建筑；给排水设计；消防设计 一、工程概况 某项目地上办公楼46层，地下室1～3层为停车库及设备房；1层为入口大厅及配套商务用房，2层为出租办公区入口大厅，3层为物业管理办公用房，4～6层为技术机房区，7～9层为悬挑裙房层，10层员工食堂，10～15层为高层办公区，16、32层为避难层，17～31层、33～43层为出租办公区，44～46为会所。 二、系统设计 （一）室外给水系统 项目临近的市政道路均预留有市政供水接口，预留的管径及市政管道压力（管网压力大于0.15MPa）均能满足项目的生活及消防用水需求。根据市政供水条件，本工程为两路供水，室外消防供水由市政管网直接供水。 （二）室内给水系统 根据《建筑给水排水系统设计规范》：建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式；建筑高度超过100m的建筑，宜采用垂直串联供水方式。本项目采用垂直串联供水方式；在16层避难层和32层避难层设中间水箱及转输水泵，在47层设置屋顶高位水箱。地下3层装置水泵，从地下3层生活水箱提升生活用水至16层避难层之中间水箱，然后由16层转输水泵提升生活用水至32层避难层之中间水箱，最后由32层转输水泵提升生活用水至47层屋顶高位水箱。 按各分区最低配水点处的净水压力不大于0.45MPa，同时各卫生器具给水配件承受的最大工作压力，不得大于0.6MPa的原则进行供水分区：一区为地下室～首层，由市政自来水管网直供；二区为3层～10层，由16层避难层生活水箱重力配水；三区为11层～28层，由32层避难层生活水箱重力配水；四区为29层～44层，由47层屋顶水箱重力配水；45层～47层由设于屋顶的生活变频泵组加压供给。 （三）中水系统 为节省水资源及应业主的要求，项目设计中水回用系统及雨水收集利用系统，中水主要用于公共卫生间的冲厕。将本大楼的淋浴、盥洗优质杂排水及空调冷凝水全部收集，重力流排至地下三层中水处理机房，经处理后用于本大楼1～43层冲厕用水。中水系统分区按室内给水分区的原则进行划分，中水系统分区与室内给水分区相同。 项目中水处理采用膜生物反应器处理工艺流程： 中水系统独立设置，水池、阀门、水表、管道等均标有“中水”字样，采取了严格的防止误饮误用的措施。 （四）雨水回用系统 根据屋面及地面雨水的污染程度，项目分设雨水回收处理系统。将塔楼屋顶雨水、抬升裙楼屋面雨水收集至室外1010m3雨水蓄水池，雨水经沉淀、过滤处理后用于空调冷却塔补水；将室外广场雨水收集至室外320m3雨水蓄水池，雨水经处理后用于抬升裙楼屋面、室外地面的冲洗和绿化浇洒以及地下车库地面冲洗。 （五）生活排水系统 项目设置中水系统，收集淋浴及盥洗排水，因此本项目采用雨、污、废分流的排水系统，卫生间污、废水共用专用通气立管。因抬升裙楼部分的屋面外挑36m，整个外挑屋面面积约11060m2，按该市暴雨强度公式，10年重现期，5分钟降雨历时，雨水设计流量约为 624L/S，若设重力流雨水排水系统需要DNl00雨水斗53个或DNl50的雨水斗25个，需设DNl50排水立管25根，悬吊管需一直引至裙房主核心筒附近的水井内设排水立管，管道安装占用顶板下的安装高度较大；根据以上几种原因，该项目抬升裙楼屋面采用虹吸雨水排水系统，减少排水立管的数量以及悬吊管安装占用的空间高度。 因项目属于低于250m的超高层建筑，需特别注意排水立管的材质，需选择能够承压的排水管材，且排水立管需按规范的要求设置消能措施。根据此要求：屋面虹吸雨水管采用HDPE排水专用管材（PE80），管道连接方式采用热熔连接。塔楼屋顶雨水排水管采用内外涂塑无缝钢管，卡箍连接，承压2.5MPa，室内污、废水及通气管采用离心铸铁排水管，管箍连接。DN200壁厚5.0mm，DN250壁厚5.5mm，DN300壁厚6.0mm。其它雨水管采用离心铸铁排水管，管箍连接。 （六）室内消火栓系统 本工程属一类超高层建筑，超高层建筑因其建筑高度高、功能复杂，所以消防灭火必须立足于自救，因而消防供水设计的安全可靠性就变得尤为重要。通常情况下，超高层建筑高度均超过普通消防车的救火高度，所以其设计更应遵循“预防为主，防消结合”的设计理念，提高建筑的自防自救能力，采取可靠的防火措施，消防设计做到安全适用、技术先进、经济合理。 该项目采用串联供水方式，竖向分为4个区。其中地下室及地上1～9层为1区；10～16层为2区；17～32层为3区；33～47层为4区；各
给排水初步设计说明 6.1 设计依据 ●?????????《建筑给水排水设计规范》（GB50015—2003） ●?????????《建筑设计防火规范》（GB50016—2006） ●?????????《室外给水设计规范》（GB50013—2006） ●?????????《室外排水设计规范》（GB50014—2006） ●?????????《建筑灭火器配置设计规范》（GB50140—2005） ●?????????甲方提供相关资料 6.2工程概况（略） 本工程现有西二道及环河西路接入两根DN200给水管，厂区内DN200环状布置，室外消火栓6座。污水DN200及雨水DN400排放口各一处，位于西二道。 室内给水管供原有卫生间、厨房及淋浴间枝状供水，燃气热水炉一套，为淋浴提供热水。两根DN100接入室内，DN100消火栓管道成环状。消火栓为SN65，保证室内同时两股水柱到达。室内污水排入室外污水管网，经化粪池处理后排入市政污水管网。 6.3 设计范围 6.3.1．室外给排水管网根据工程室内改扩建情况进行局部增加和改造。增加新增地界的室外雨水排放系统。 6.3.2．室内给排水包括： 1，扩建WEAVING线及FILTER线车间卫生间给排水设计。 2，改建餐厅厨房实验室及卫生间更衣淋浴间给排水设计。 6.3.3．消防： 1.室内消防增加5处消火栓，改动4处。 2.新增地界增加一座室外消火栓。
6.4 建筑室外给水设计 6.4.1水源 本项目厂区内原有DN200环状给水干管，分别接自西二道和环河西道市政给水管网。厂区内枝状接往厂房内各用水点。供水压力为0.24MPa，生活及消防用水均有保障。 6.4.2 给水方式 本工程给水系统采用生产、生活和消防合用给水管道系统。管道沿厂区主干道成环状布置，并从市政管网接两根DN200引入管与厂区环状干管相连，可确保本工程生产和消防用水量要求。 6.4.3水质及用水量 市政给水水质符合国标《生活饮用水卫生标准》（GB5479-2006），可以满足普通生产、生活及消防用水的水质要求。 生产生活日用水量约200m3 /d。其水量分配详表1 用水量表表1
本科毕业设计说明书青岛某高层住宅楼建筑给水排水工程设计 专业：给水排水工程 学生姓名：何志杰 指导教师：杨亚红 完成时间：2013年7月19日
摘要 本设计的建筑为17层的住宅楼，给排水工程设计包括了室内生活给水系统设计，室内排水系统设计，室内消防给水系统设计，以及雨水系统设计。生活给水系统分为两个区：一至三层为低区，采用市政给水管网直接供水；四层至十五层为高区，利用变频泵供水。消防给水系统分为消火栓给水系统和自动喷淋灭火系统，本建筑为普通住宅Ⅱ类，而其建筑高度≥50m，按《高层民用建筑防火设计规范》规定，室内消火栓用水量取20L/s。排水系统采用污废分流制，排水系统采用特殊的伸顶通气单立管排水系统，通气冒高出屋顶0.7m。给水系统采用镀锌钢管给水管材，消火栓给水系统和自动喷淋灭火系统采用无缝镀锌钢管，排水系统立管采用PPI螺旋排水管，各层排水支管采用普通的UPVC排水管。在地下层设贮水池和加压泵房，地下室另设集水坑，集水坑中设潜污泵，保证污水及时排出。 关键词：建筑；给水；消防；喷淋； Abstract Work in the complex building for17floors of trade in the building originally designed, is it drain off water engineering design including room is it supply water system design , indoor fire control supply water the system is designed and the indoor drainage system set up to live to give. Life supplies water and is divided into two districts systematically: The 1 floor to 3floor are the low district, adopt the pipe network of municipal water supply and supply water directly; 4are the high district to the 15th Floor, supply water for the system with the high-order water tank of the roof. Fire control supply water system divide into fire hydrant supply water system and automatic spray fire extinguishing system, drainage system sets up and is in charge of adopting PPI spiral drain pipe, drain off water and prop up in charge of adopting ordinary UPVC drain piping on the every the floor. Sets up the storage cistern and pressurizes in the pump house in the ground lower floor, the basement sets up and collects the puddle separately , collect and set up and sneak the corrupt pump in the puddle, guarantee sewages are discharged in time.

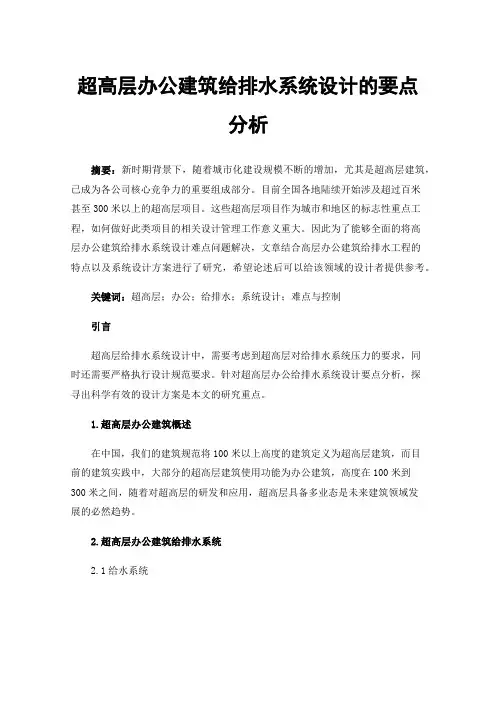

超高层建筑给排水设计 简介：华源大厦是一栋高度为182.60米的综合性办公楼。文章介绍了本工程的生活给水系统、生活热水系统、消火栓给水系统、自动喷水灭火系统、其他灭火系统、排水系统等方面设计要点。 关键字：高层建筑竖向分区耗热量减压阀 超高层建筑给排水设计: 4自动喷水灭火系统 本建筑的公共活动用房、走道、厨房、餐厅、客房、办公室、库房、地下车库以及面积大于5m2的卫生间等处均设置自动喷水灭火系统；自动喷水灭火系统按中危险等级设计，其中车库、厨房等按中危Ⅱ级，其它场所按中危Ⅰ级设计。中危Ⅰ级的设计流量为20.8l/s，中危Ⅱ级的设计流量为27.7l/s。自动喷水灭火系统竖向分为高、低两个区；高低区各设两台喷淋泵供水，水泵为一用一备。高区：二十四层~五十二层低区：地下二层~二十三层自动喷水灭火系统接屋顶消防水箱，在屋顶设备房设稳压装置，喷淋系统低区设消防水泵接合器。 5其他灭火系统 5.1，气体灭火系统 发电机房、锅炉房采用高压CO2气体灭火系统灭火，设计与施工应委托专业消防工程公司完成。 5.2，灭火器的配置 本建筑火灾危险等级除中餐厅厨房为严重危险级外，其它场所大部分为中危险级。主要火灾种类为A类火灾，厨房及地下车库为A、B类火灾，电气设备用房为带电类火灾。按《建筑灭 火器配置设计规范》GBJ140－90（1997年版）要求，在本建筑内的公共场所、走道、宴会厅、厨房、地下车库、机电设备用房等处均设置手提式干粉或二氧化碳灭火器，在地下车库增设推车型泡沫灭火器。 6排水系统 6.1，生活排水系统 市政排水系统采用雨、污分流制。故室外排水采用雨、污分流制。 (1)地下室污水无法自流排出室外，采用潜污泵抽升排出。 (2)消防电梯机坑设容积不小于2m3的集水井，排水泵的流量取大于10L/s。 (3)厨房及餐厅污水单独排至裙楼半地下层的污水处理间。 (4)主楼卫生间采用粪、污立管及专用通气管的三管制排水方式。并在每个客房卫生间设器具通气支管以改善排水条件，降低噪声。粪便污水经化粪池预处理后与生活污水一起排入市政污水管网。 （5）餐厅厨房含油污水必须进行预处理后，方能排入市政下水道。 6.2，雨水系统 屋面雨水系统采用有组织内排水系统。裙楼屋顶采用压力流（虹吸）排水，重现期P取5年，超出5年重现期至重现期50年的雨水采用开溢流口的方式排放。主楼屋顶采用重力流排水，重现期取50年。室内雨水管材，重力流采用柔性抗震排水铸管，节套式柔性接口；压力流采用HDPE排水管材，热熔连接；室外雨水排水管材采用高密度聚乙烯双壁波纹管（PVC-u）排水管材。 超高层建筑给排水设计:
建筑给排水课程设计 学院：土木工程学院 （系）专业：建筑环境与能源应用工程学生姓名：邹凡方 学号： 27 指导教师：张宇坤 评阅教师：张宇坤 完成日期：
大连民族大学 目录 1 设计任务书.............................................. 错误!未定义书签。 设计资料.............................................. 错误!未定义书签。 设计内容.............................................. 错误!未定义书签。 设计步骤.............................................. 错误!未定义书签。 2 设计说明书.............................................. 错误!未定义书签。 设计依据.............................................. 错误!未定义书签。 设计过程说明.......................................... 错误!未定义书签。 3 设计计算书.............................................. 错误!未定义书签。 给水系统计算........................................ 错误!未定义书签。 设计参数........................................... 错误!未定义书签。
建筑给排水课程设计说明书 ?工程概况 拟建学生宿舍楼，地上六层，层高3.15m,建筑面积2412 m?需设计该宿舍楼建筑及排水系统（生活给水系统，生活排水系统以及室内消火栓系统）。 设计原始资料：建筑总平面图及各层平面图；建筑南侧有校园给排水管道, 给水管管径DNl50,覆土深度0. 9m,常年可用水头0. 32MPaO室外排水系统雨污分流，室内污水经化粪池处理进入城市污水管，污水管管径DN400,管顶覆土厚度 1.2InO 设计要求：根据建筑物性质，用途以及建设单位要求，卫生间要设有完整的给排水卫生设备，消防给水安全可靠，设置区域集中临时高压消火栓给水系统, 消防水 池和水泵山学校统一配置，消防水箱设于本建筑南面一幢七层宿舍楼顶。?生活给水系统 1.生活给水方式选择 本设计中建筑高度为6层，工程经验中所需水头为28m水头，室外资用水头为32m,估计可以满足供水水压要求。暂时考虑直接给水方式。 2.生活给水管道布置 本设计管道采用下行上给式，给水立管布置设于卫生间角落。考虑到布置的美观以及检修方便，采用给水立管明装,支管暗装的方式。详细布置见设计图纸。 3.管材和阀门 给水管采用公称压力为PNl. 25MPa的PP-R管材，管径按照设计计算确定，阀门型号见设计图纸。 4.设计计算 1）用水量计算 每根给水立管负责的用水人数为m=6*2*3?6=216人 查《设计指示书》表一可得： Qd一最高日用水定额：200L/人?天
2）给水管网水力计算 管网布置草图如下，最不利点为节点1或4。该学生宿舍为中学生宿舍，属 于III, IV 类宿舍，管段设计秒流 量采用概率法： Q l = Σ qo*n 0*b 其中： q 。一卫生器具给水额定流量，见 教材2. 1表2-1 n0—同类型卫生器具个数 b —卫生器具同时给水百分数， 见教材2. 3节表2-8 3）给水管网水力计算表 管道 编 号 洗脸盆 延时自闭大便器 设计秒流量 L/s 管 径 mm 流速 m/s 单阻 KpaZm 管长 In 沿程水 头损失 kpa 备注 额定 水量 L/s 个 数 同时 给水 百分 数$ 额定 水量 L/s 个 数 同时 给水 百分 数％ 1-2 0. 15 1 80 1.2 0 2 0. 15(0. 12 ) 15 0. 75 0. 564 0. 78 0. 44 2-3 0. 15 2 80 1.2 0 2 0. 24 15 1.49 1.93 0. 78 1. 51 3-7 0. 15 3 80 1.2 0 2 0. 36 15 1.99 0.7 3. 14 2.20 4-5 0. 15 0 80 1.2 1 2 1.2(0. 024 ) 32 1.47 0. 698 0. 92 0. 64 5-6 0. 15 0 80 1.2 2 2 1.2(0. 048 ) 32 1.47 0. 698 0. 92 0. 64 6-7 0. 15 0 80 1.2 3 2 1.2(0. 072 ) 32 1.47 0. 698 3. 3 2. 30 7-8 0. 15 3 80 1.2 3 2 1.56 32 1.47 0. 698 3. 15 2. 20 Kh-时变化系数：3.0 mq cj 24 216*200 - 24 =5400L∕h 10
一、工程概况 本工程为具有餐饮、住宿、办公会议功能的综合楼。 二、建筑设计资料 建筑物所在地的总平面图,建筑物各层平面图、剖面图、立面图以及卫生间大样图等。地下层为高低压配电房、冷冻机房、工具房、消防控制室及电话总机房，贮水池与水泵房也设于地下层中。1层为大厅及餐厅,餐厅每日就餐人数200人。2～8层为客房, 客房共有床位172张,每间客房均带有卫生间。9层为会议室和休息室,屋顶层为电梯机房和中央热水机组间,屋顶水箱设于屋顶层之上。 根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备及集中热水供应系统,要求全天供应热水。该大楼要求消防给水安全可靠,设置独立的消火栓系统及自动喷水系统,每个消火栓内设按钮,消防时直接启动消防泵。生活水泵要求自动启动。管道要求全部暗敷设。 三、城市给水排水资料 1、给水水源 本建筑以城市给水管网为水源,大楼西面有一条DN400的市政给水干管,接管点比该处地面低0.5m,常年资用水头为200 Kpa,城市管网不允许直接抽水。 2、排水条件 本地区建有生活污水处理厂,城市排水污(废)水、雨水分流制排水系统。本建筑东侧有DN600的市政排水管道（管底标高：－1.50m）和雨水管（管底标高：－2.00m）。 3、热源情况 本地区无城市热力管网,该大楼自设集中供热机组间。 4、卫生设备情况 除卫生设备、洗衣房、厨房用水外,其它未预见水量按上述用水量之和的15%计,另有5m3/h的空调冷却用水量 二、设计过程说明 1、给水工程 根据设计资料，已知室外给水管网常年可保证的工作水压，仅为200kpa，故室内给水拟采用上、下分区供水方式。即1~3层及地下室由室外给水管网直接供水，地下层和一层直接接入室给水管，2~3层采用上行下给方式。4~9层为设水泵、水箱联合供水方式，管网上行下给。因为市政管网不允许直接抽水，故在建筑物地下室内设生活——消防合用水池。屋顶水箱设水位继电器自动合闭水泵。 2、排水工程 室内排水管采用合流排放，直接排入城市污水管道，没有专用勇气管。因美观要求，部分排水管道不能伸顶通气，故在八层把专用通气立管连接起来，保证所有排水管通气。 雨水管没有八棍，从室内墙角通下，直接排入市政雨水管，装修时把管道掩埋。 3、热水供应工程 室内热水采用集中式热水供应系统，由设于层顶的中央热水机组直接供给，采用上行下给方式。冷水由水箱供给。在每棍热水立管的末端设热水回水管，回水利用管中水压将水送热水机组。热水机组出水温度为70℃，冷水计算温度以10℃计。废水直接排入排水管。 4、消防给水 本综合楼设置独立的消火栓系统及自动喷水系统。赛马内消火栓用水量为20L/S，每根竖管最小流量10L/S，每支水枪最小流量5L/S。消火栓系统不分区，采用水箱和水泵联合供水的临时高压给水系统，每个消火栓处设直接启动消防水泵时按钮。水箱贮存10min消防用水，消防泵及管道均单独设置。单口、双口消火栓口径均为65min，水枪喷嘴口径19min，充实水柱为12mH2O，采用麻质水带直径65min，长度20m。消泵直接从生活——消防合用水池吸水，火灾延续时间以计。 喷水系统不分区，没有喷水泵和喷水稳压泵，系统主管通过消防控制赛马，赛马内没有压力控制器，以便及时启动喷水泵和稳压泵。喷水泵及稳压泵直接从生活——消防合用水池吸水。 5、管道的平面布置及管材 各层管道平面布置见平面图。给水的水平干管、热水的水平干管及回水、干管、消防给水的水平干管和排水横干管等均悬挂于天花板下面。所有管道暗敷设。屋顶水箱的进水横管、热水机组供水管，水箱至消防立管的横管等均设于闷顶之中。 给水管和排水管采用塑料管，消防和喷淋系统采用镀锌钢管。 三、设计计算 1、室内给水系统的计算 （1）给水用水定额及时变化系数 ①按建筑物的性质和室内卫生设备之完善程度，选用q d =300L/床.d，时变化系数k h=2.0。共有床位172张。 ②餐厅用水选用20L/每顾客每次，时变化系数k h=2.0。每日就餐人数200人，每人按一日2餐算。 ③洗衣房用水按60L/每公斤干衣算，时变化系数k n=2.0。根据床位，按每日80公斤干衣计。 ④未预见水量按用水量之和的15%计，另有5m3/h的空调冷却用水量，时变化系数为1.0。
