张公220kV变电站新建工程无功补偿成套装置
施工方案
四川巴中和兴电力责任有限公司
2015年03月10日
批准：____________ ________年____月____日技术审核：____________ ________年____月____日编写：____________ ________年____月____日
1、编制依据
1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号
2、国家电网公司基建质量管理规定（基建/2）112-2015
3、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182-2015
4、国家电网公司输变电工程验收管理办法国网（基建/3）188-2015
5、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-2015
6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189-2015
7、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号
8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号
9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号
10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-2002
11、接地装置冲击特性参数测试导则DL/T 266-2012
12、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法
13、1000kV及以下串联电容器补偿装置施工质量检验及评定规程Q/GDW
1852-2012
14、1000kV及以下串补装置施工及验收规范Q/GDW 1853-2012
15、1000kV及以下串联电容器补装置安装施工工艺导则Q/GDW 1854-2012 2、作业准备
2.1、人员组织
2.2、施工工机具
2.3、施工材料
3、作业流程
4、作业方法
4.1、施工准备
（1）检查电容器支架予埋件是否按设计要求预埋，且平整牢固。
（2）防护网栅距电容器支架预埋件距离符合设计要求。
（3）对安装工人进行安全及技术交底。
4.2拆箱检查
（1）拆箱检查工作应在较平坦且距安装地点较近的地方进行，拆箱时不应对周围设备的安全构成威胁。
（2）检查电容器包装箱有无变形破损，拆箱时，本着先顶板、再侧板的顺序，依次拆箱，并随时注意对瓷件的保护。
（3）确认电容器铭牌所标技术参数与设计图纸相符。
（4）检查电容器外壳无变形、锈蚀现象，瓷件无破损，瓷、铁粘和牢固。
（5）检查电容器支架焊接质量是否良好，支架孔距是否与支持绝缘子设计间距吻合，槽钢是否平整，现场测量确认。
（6）详细阅读电容器安装使用说明书，明确安装方法及安装注意事项，检查产品各相关配件及备品备件是否齐全。
（7）由厂家服务人员向施工人员提供每一只电容器的实际容量值及电容器组容量匹配清单。
4.3测量、划线
在电容器室支架支持绝缘子预埋件上，根据设计及图纸确定支架绝缘子固定螺栓位置并划线。
4.4安装调整
4.4.1电容器安装
(1)基础槽钢应经热镀锌处理，预埋件应采用两边满焊，焊接应经防腐处理，其顶面标高误差≦3mm。
(2)框架组件平直，长度误差≦2mm/m，连接螺孔应可调。
(3)每层框架水平误差≦3mm，对角误差≦5mm。
(4)总体框架水平误差≦5mm，垂直误差≦5mm，防腐完好。
(5)电容器应便于跟换，其外壳与固定点位连接牢固可靠。
(6)接地隔离开关操作灵活。
(7)所有基础槽钢均应用镀锌扁钢连通并至少两点与主接地网连接。
(8)网门应平整，防腐完好，安装牢固接地。
(9)电容器的硬母线连接应注意满足膨胀的要求，放电线圈或互感器的接线端子和电缆头应采取防雨水进入的保护措施，电容器的接线螺栓紧固后应设置标记漆线
4.4.2放电线圈安装
（1）设备外观清洁，铭牌标志完整、清晰，底座牢固可靠，受力均匀。（2）并列安装的应排列整齐。
（3）本体可靠接地，二次线圈一点可靠接地。
4.4.3避雷器安装
（1）支架标高误差≦5mm，垂直度偏差≦5mm，顶面水平偏差≦2mm；
（2）避雷器安装时，必须根据产品成套供应的组件编号进行，不得互换，法兰间连接可靠；
（3）在线监测装置与避雷器连接导体超过1m时应设置绝缘支柱支撑，过长的硬母线应采取预防“热胀冷缩”应力的措施，接地部位一处与接地网可靠连接，另一处与集中接地装置可靠连接；
4.4.4支柱绝缘子安装
（1）瓷柱外观清洁，无裂纹底座固定牢靠，受力均匀；
（2）垂直误差≦1.5mm/m，中心偏差≦5mm。
4.4.5干式电抗器安装
（1）基础轴线偏移量和基础杯底标高偏差应在规范允许范围内；
（2）设备支架安装后的标高偏差、垂直度、轴线偏差、顶面水平度、间距偏差应满足相关规范要求；
（3）根据支架标高和支柱绝缘子长度综合考虑，使支柱绝缘子标高误差控制在5mm以内；
（4）电抗器和支撑式安装的阻波器主线圈，其重量应均匀的分配于所有支柱绝缘子上，找平时，允许在支柱绝缘子底座下放置钢垫片，但应固定可靠；
（5）电抗器设备接线端子的方向必须与施工图纸方向一致；
（6）电抗器支柱的底座均应接地，宜采用铜排，支柱的接地线不应成闭合环路，同时不得与地网形成闭合环路，一般采用单开口或多开口等电位联结后接地；（7）、磁通回路内不应有导体闭合回路
各部件的连接螺栓紧固要求详见下表：
5、安全控制措施
5.1无功补偿成套装置安装现场作业准备及布置；
危险点：
高处坠落、机械伤害、物体打击、其他伤害
控制措施：
（1）现场技术负责人应向所有参加施工作业人员进行安全技术交底，指明作业过程中的危险点，布置防范措施，接受交底人员必须在交底记录上签字。
（2）施工负责人，技术人员，安全员，质检员，起重负责人，起重工，电焊工，安装人员等特种作业人员或特殊作业人员持证上岗。
（3）吊车、卸扣、钢丝绳、钻床、母线平（立）弯机、电焊机、滚杠、运输平台、木撬棍、砂轮切割机、常用扳手、力矩扳手、手锯、梯子等主要机具及材料配置到位，经检验合格，满足使用要求。
5. 2无功补偿成套装置二次搬运；
危险点：
机械伤害、物体打击、其他伤害
控制措施：
（1）运输过程中，行走应平稳匀速，速度不宜太快，车速应小于15km／h，并应有专人指挥，避免设备在运输过程中发生倾倒现象。
（2）拆箱时作业人员应相互协调，严禁野蛮作业，防止损坏设备，及时将拆下的木板清理干净，避免钉子扎脚。
（3）使用吊车时，吊车必须支撑平稳，必须设专人指挥，其他作业人员不得随意指挥吊车司机，在起重臂的回转半径内，严禁站人或有人经过。
6.2.3无功补偿成套装置就位；
危险点：
物体打击、高处坠落、火灾、其他伤害
控制措施：
（1）设备就位前，作业人员应将就位点周围的孔洞盖严，避免作业人员摔伤。（3）设备正时，作业人员不可将手、脚伸入设备底部，避免挤压手脚。顶部作业人员，应有防护措施，防止从顶部上坠落。
（4）用电焊固定开关柜时，作业人员必须将电缆进口用铁板盖严，防止焊渣将电缆烫坏，应设专人进行监护。
（5）应在作业面附近配备消防器
山东鲁南水泥有限公司5000T/d水泥生产线 机电设备安装工程（HAZEMAG AP-PMH-2525-GSK型反击破碎机） 施 工 技 术 方 案 上海富磊设备安装有限公司 第十六项目经理部 2004年9月3日
目录 一、概述 (1) 二、规格性能 (1) 三、施工人员组织与配备 (1) 四、安全组织机构 (2) 五、破碎机安装前的准备工作 (2) 六、破碎机安装的主要工序 (4) 七、单机无负荷试车 (11)
HAZEMAG破碎机施工方案 一、概述 山东鲁南水泥有限公司5000T/D熟料技改工程石灰石破碎机采用的是德国HAZEMAG＆EPR股份有限公司制造的AP-PMH2525反击式破碎机。 HAZEMAG破碎机广泛应用于水泥建材行业，用于石灰石的破碎，为水泥生产系统原料部分的关键设备。为了更有效的提高破碎机的安装质量和进度，特制订本施工方案，暨以此指导设备的安装顺利进行。 HAZEMAG破碎机主要由转子部、机架、前冲击挡板、后冲击挡板、研磨通道、传动部分组成，与其他类型（单转子、双转子、颚式、辊压式）的破碎机相比，具有结构简单易操作、空间小、产量达、性能可靠等一系列优点。 二、规格性能 规格型号：AP-PMH2525 转子直径：φ2500mm 转子长度： 2500mm 进给原料：石灰石（最大抗压强度为1.6㎏/㎝2） 进给粒度：0～1500×1100×1100㎜ 卸料粒度：90%为0～75㎜，99%为0～100㎜ 三、施工人员组织与配备 破碎机的安装工作可由一个钳工班和一个焊工班组完成，设置安全员一人。具体配置如下：
四、安全组织机构 五、破碎机安装前的准备工作 1、设备出库验收 设备出库验收，分外观检查与开箱检查。裸装设备的外观检查，按照出库的设备明细表或设备装箱单，会同建设单位对设备编号、规格、数量、及设备外观有无缺陷等，并与建设单位办理出库手续和填写设备检查记录。设备验收时，如发现设备数量和质量有问题除做好设备检查记录外，建设单位应扶着解决。
SVG无功补偿装置讲解说明 一、SVG无功补偿装置的应用场合 凡是安装有低压变压器地方及大型用电设备旁边都应该配备无功补偿装置（这是国家电力部门的规定），特别是那些功率因数较低的工矿、企业、居民区必须安装。大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。 二、SVG无功补偿装置与目前国内其他产品相比的优势 1、补偿方式：国内的无功补偿装置基本上是采用电容器进行无功补偿，补偿后的功率因素一般在0.8-0.9左右。SVG采用的是电源模块进行无功补偿，补偿后的功率因素一般在0.98以上，这是目前国际上最先进的电力技术，国内掌握这项技术的目前就我们一家； 2、补偿时间：国内的无功补偿装置完成一次补偿最快也要200毫秒的时间，SVG在5-20毫秒的时间就可以完成一次补偿。无功补偿需要在瞬时完成，如果补偿的时间过长会造成该要无功的时候没有，不该要无功的时候反而来了的不良状况； 3、有级无极：国内的无功补偿装置基本上采用的是3—10级的有级补偿，每增减一级就是几十千法，不能实现精确的补偿。SVG可以从0.1千法开始进行无极补偿，完全实现了精确补偿； 4、谐波滤除：国内的无功补偿装置因为采用的是电容式，电容本身会放大谐波，所以根本不能滤除谐波，SVG不产生谐波更不会放大谐波，并且可以滤除50%以上的谐波； 5、使用寿命：国内的无功补偿装置一般采用接触器或可控硅控制，造成使用寿命较短，一般在三年左右，自身损耗大而且要经常进行维护。SVG使用寿命在十年以上，自身损耗极小且基本上不要维护。 三、为什么要使用无功补偿装置 无功补偿技术是一种很传统的电力技术，它代表了一个国家电力水平的高
张公220kV变电站新建工程无功补偿成套装置 施工方案 四川巴中和兴电力责任有限公司 2015年03月10日
批准：____________ ________年____月____日技术审核：____________ ________年____月____日编写：____________ ________年____月____日
1、编制依据 1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号 2、国家电网公司基建质量管理规定（基建/2）112-2015 3、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182-2015 4、国家电网公司输变电工程验收管理办法国网（基建/3）188-2015 5、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-2015 6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189-2015 7、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号 8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号 9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号 10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-2002 11、接地装置冲击特性参数测试导则DL/T 266-2012 12、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法 13、1000kV及以下串联电容器补偿装置施工质量检验及评定规程Q/GDW 1852-2012 14、1000kV及以下串补装置施工及验收规范Q/GDW 1853-2012 15、1000kV及以下串联电容器补装置安装施工工艺导则Q/GDW 1854-2012 2、作业准备 2.1、人员组织 序号作业组单位数量备注 1 施工负责人：冯建国人 1 负责人员组织、质量、安全工作 2 技术负责人：贾忻雁人 1 负责全面技术工作
无功补偿装置几种常见类型比较 常见的动态无功补偿装置有四种：调压式动态无功补偿装置、磁控式动态无功补偿装置、相控式（TCR型）动态无功补偿装置、SVG 动态无功发生器。 ① 调压式动态无功补偿装置 调压式动态补偿装置原理是：在普通的电容器组前面增加一台电压调节器，利用电压调节器来改变电容器端部输出电压。根据 Q=2πfCU2改变电容器端电压来调节无功输出，从而改变无功输出容量来调节系统功率因数，目前生产的装置大多可分九级输出。该装置为分级补偿方式，容易产生过补、欠补。由于调压变压器的分接头开关为机械动作过程，响应时间慢（约3~4s），虽能及时跟踪系统无功变化和电压闪变，但跟踪和补偿效果稍差。但比常规的电容器组的补偿效果要好的多；在调压过程中，电容器频繁充、放电，极大影响电容器的使用寿命。由于有载调压变压器的阻抗，使得滤波效果差。虽然价格便宜， 占地面积小，维护方便，一般年损耗在0.2%以下。 ② 磁控式(MCR型)动态无功补偿装置 磁控式动态无功补偿装置原理是：在普通的电容器组上并联一套磁控电抗器。磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，从而调节电抗器的输出容量，利用电抗器的容量和电容器的容量相互抵消，可实现无功功率的柔性补偿。 能够实现快速平滑调节，响应时间为100-300ms，补偿效果满足风场工况要求。
磁控电抗器采用低压晶闸管控制，其端电压仅为系统电压的1％～2％，无需串、并联，不容易被击穿，安全可靠。设备自身谐波含量少，不会对系统产生二次污染。占地面积小，安装布置方便。装置投运后功率因数可达0.95以上，可消除电压波动及闪变，三相平衡符合国际标准。免维护，损耗较小，年损耗一般在0.8%左右。 ③相控式动态无功补偿装置（TCR） 相控式动态无功补偿装置（TCR）原理是：在普通的电容器组上并联一套相控电抗器（相控电抗器一般由可控硅、平衡电抗器、控制设备及相应的辅助设备组成）。相控式原理的可控电抗器的调节原理见下图 所示。 通过对可控硅导通时间进行控制，控制角（相位角）为α，电流基波分量随控制角α的增大而减小，控制角α可在0°~90°范围内变化。控制角α的变化，会导致流过相控电抗器的电流发生变化，从而改变电抗器输出的感性无功的容量。 普通的电容器组提供固定的容性无功，感性无功和容性无功相抵消，从而实现总的输出无功的连续可调。 i 相控式原理图 优点： 响应速度快，≤40ms。适合于冶金行业。 一般年损耗在0.5%以下。缺点：晶闸管要长期运行在高电压和大电流工况下，容易被
500t油压破碎机安装、调试施工方案 编制： 审核： 批准： ****发展有限公司 年月号
500t液压破碎机安装调试施工方案 一、设备概况及施工要求 1、设备简介 ****发展有限公司制造的500t液压破碎机，单台重约63吨，破碎机机设备主体破碎装置形尺寸约为6.4×3.2×2.7米。 液压破碎机系统由破碎装置、液压系统、导轨润滑系统、电气控制系统组成。
3、施工要求 机组安装必须具备一定条件 （1）、场地条件 液压破碎机安装现场必须具有足够的平面和空间位置；设备主体和液压系统的地面基础应已完工，并具有足够的强度，冷却水管、电气布线管或桥架及电气操作、控制柜安装平台和控制室已完成。 （2）、厂房条件 厂房内水、电、气供应正常；有一台起重量至少15吨的行车能在需要时进行吊运。 设备开始安装后，需要18天完成机械、导轨润滑系统、液压部分的安装，23天后完成电气部分工作，开始调试，26天后具备负荷试车。 二、设备安装施工方案
1、设备主体破碎装置的安装 （1）、设备基础测量与定位 设备安装前应对基础进行测量，并与设备的基础提资图进行对比，测量基础的标高与提资图是否一致，地脚螺栓的坑左右、前后尺寸位置是否正确，深度是否与地脚螺栓长度合适，以便安装前进行适应性调整。 基础测量后，再根据基础确定破碎室格筛的中心点位置，并用墨线或油漆等标示出可明显识别的中心轴线，再根据中心轴线的位置重新核实基础和地脚螺栓坑的位置是否合适。可根据中心轴线将设备的外形尺寸线标识出，以便吊装参考对位。 机体垫铁位置确定，并将放置垫铁位置的基础用崭子铲平或用磨光机磨平，并用水平仪测量标高，各垫铁应在同一水平标高，处于同一水平位置。 (附图：《安装垫板放置图》) （2）、破碎装置就位 破碎装置主要由进料装置（根据客户要求可以不配）、推料机构、格筛、机体、冲头、油缸及收尘罩等部件组成。 清理侧部机架和端部机架结合面上的渣子和异物，清理表面干净；如固定大齿板和松料小齿板已安装，可以先拆除，好方便后来安装和调整格筛。 将现场最不方便吊装的一侧侧部机架吊到位置就位，以提前标识的中心线和机体外形尺寸线为基准摆放。 吊运一端部机架就位，与侧部机架用螺栓连接；然后吊另一端部机架与侧部机架用螺栓连接连接，所有螺栓先预紧但不拧紧。调整位置与标识的外形尺寸基本一致。 吊装另一侧部机架，与两端部机架连接，所有螺栓先预紧但不拧紧。调整端部机架与侧部机架的位置关系，与图纸要求相符。拧紧所有的螺栓。 以轨道上表面为基准，用水平仪测量左右轨道的前后端，用千斤顶缓慢调整各位置，将左右轨道、前后调整到同一水平，水平高低差不大于2mm。
目录 1工程概况及特征 (1) 2 编制依据 (1) 3施工流程 (2) 4作业前的条件和准备 (2) 5主要方法及施工容 (4) 6质量要求 (8) 7安全措施与文明施工 (8)

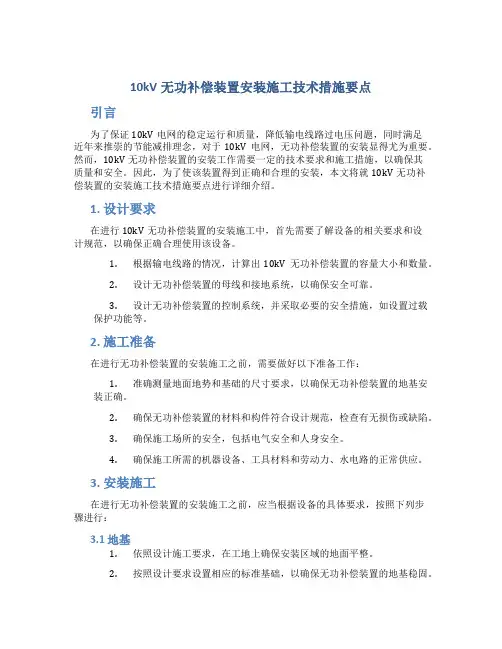

无功补偿装置安装施工技术措施 1工程概况及特征 康保牧场二期100MW风电工程场址位于市康保县康保牧场境，场址区中心地理位置约为东经114°48′13″，北纬42°03′20″。现场区面积为50km2，海拔高程为1200～1800m。整个场区为高原东南缘的坝上高原，地区相对高差较大，地貌以和山前平原为主，地表植被多为草地。 康保牧场二期100MW风电工程项目采用金风科技股份生产的风力发电机组，共67台。其中南区布置GW70-1500kW-65m风电机组18台，GW77-1500kW-65m风电机组8台，北区布置20台GW87-1500kW-75m风电机组， GW82-1500kW-70m风电机组21台。风电机组基础设计使用年限为50年，基础设计级别为2级，结构安全等级为2级。抗震设防类别为丙类。箱变基础结构安全等级为二级。 康保县位于省西北部的坝上高原，市区的北部。交通以公路为主，G207国道从其东边通过。康保至通过S246省道、G207国道，公路里程为140km；到有G110国道，公路里程为146km。风电场到康保镇36km。境公路纵横连通，对外交通运输条件方便。 2 编制依据： 《#2动态无功补偿装置安装》 13-N00241S-D0902 《电气装置安装工程高压电器施工及验收规》 GBJ147-1990 《电气装置安装工程母线装置施工及验收规》 GBJ149-1990 《电力建设安全工作规程》DL5009.1-2002 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ 148-90 《电气装置安装工程电气设备交接试验标准》GB50150-2006 《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-2002 《电气装置安装工程接地装置施工及验收规》GB 50169-2006 输变电工程建设标准强制性条文实施管理规程（2009） 《电气装置安装工程电缆线路施工及验收规》GB50168-2006 《电力工程达标投产管理办法》（2006版）中电建协工［2006］6号 《中国电力优质工程评选办法（2006版）》中电建协工[2006]1号 《国家优质工程审定与管理办法》（2002年版）

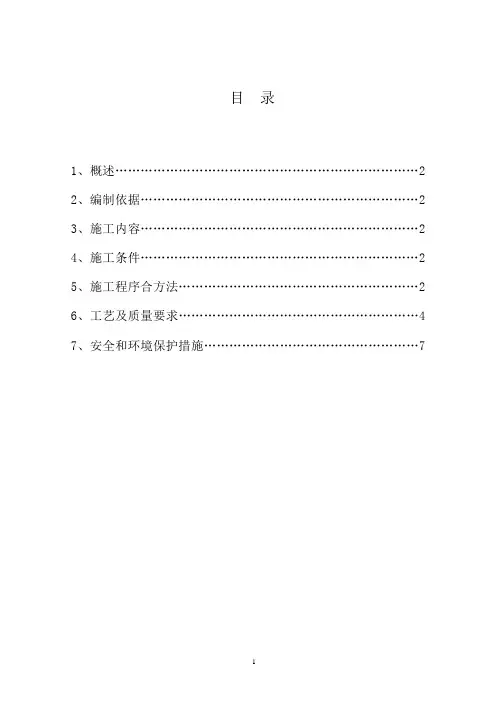

目录 1、概述 (2) 2、编制依据 (2) 3、施工内容 (2) 4、施工条件 (2) 5、施工程序合方法 (2) 6、工艺及质量要求 (4) 7、安全和环境保护措施 (7)
