当前位置:文档之家› 27-桥墩承台钢筋构造

27-桥墩承台钢筋构造

27-桥墩承台钢筋构造

级框架柱构造要求修订稿

级框架柱构造要求 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

二级框架柱构造要求 一、截面尺寸 1、柱截面尺寸宜符合下列要求:(《高规》第条) (1)、矩形截面柱的边长,抗震设计时不宜小于300mm;圆柱截面直径不宜小于350mm; (2)、柱剪跨比宜大于2 (3)、柱截面高宽比不宜大于3。 2、框支柱截面宽度,抗震设计时不应小于450mm;柱截面高度,抗震设计时不宜小于框支梁跨度的1/12。(《高规》第条) 二、材料 1、框支柱混凝土的强度等级不应低于C30。(《抗规》第条《高规》第条) 2、二级框架柱中的纵向钢筋采用普通钢筋时,应符合下列要求: (《抗规》第条) (1)、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于; (2)、钢筋的屈服强度实测值与钢筋的强度标准值的比值不应大于。 3、现浇钢筋混凝土框架柱纵向受力钢筋的连接方法,应符合下列规定:(《高规》第6..条) (1)、二级抗震等级的框架柱纵向受力钢筋,宜采用机械连接接头,也可采用绑扎搭接或焊接接头。 (2)、框支柱纵向受力钢筋,宜采用机械连接接头。 (3)、当接头位置无法避开柱端箍筋加密区时,宜采用机械连接接头,且钢筋接头面积百分率不应超过50%。

(4)、受拉钢筋直径大于28mm、受压钢筋直径大于32mm时,不宜采用绑扎搭接接头。 (5)、位于同一连接区段内的受拉钢筋接头面积百分率不宜超过50%。 三、轴压比 1、抗震设计时,钢筋混凝土柱轴压比应符合下列要求:(《高规》第条) (1)、轴压比指柱考虑地震作用组合的轴压力设计值与柱全截面面积和混凝土轴心抗压强度设计值乘积的比值。 (2)、一般框架柱轴压比不宜超过以下值:(框架结构)、(板柱-剪力墙结构、框架-剪力墙结构、框架-核心筒结构、筒中筒结构)。 (3)、部分框支剪力墙结构中的框支柱轴压比不宜超过。 (4)、抗震设计的框架-剪力墙结构,在基本振型地震作用下,框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%时,其框架部分的抗震等级 应按框架结构采用,柱轴压比限值宜按框架结构的规定采用。(《高规》 第条) (5)、以上数值适用于混凝土强度等级不高于C60的柱。当混凝土强度等级为C65~C70时,轴压比限值应比表中数值降低;当混凝土强度等级为C75~ C80时,轴压比限值应比表中数值凝土降低。 (6)、以上数值适用于剪跨比大于2的柱。剪跨比不大于2但不小于的柱,其轴压比限值应比表中数值减小;剪跨比小于的柱,其轴压比限值应专门研究 并采取特殊构造措施。

钢筋识图讲解

一、箍筋表示方法: ⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。 一、梁上主筋和梁下主筋同时表示方法: ⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法:(标在梁上支座处) ⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。 ⑵2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。 ⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。 ⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。 三、梁腰中钢筋表示方法: ⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。 ⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。 ⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。 四、梁下部钢筋表示方法:(标在梁的下部) ⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。 ⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。 ⑶6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。 ⑷2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。2Φ25伸入支座,3Φ2 2,不伸入支座。下排筋5Φ25,通长布置 五、标注示例: KL7(3)300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 (-0.100) 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。 Y500×250 表示梁下加腋,宽500,高250。 N4Φ18 表示梁腰中抗扭钢筋。 φ10@100/200(2) 2Φ25 表示箍筋和架立筋。 -0.100 表示梁上皮标高。 N2B12指梁的两个侧面共配2根12的受扭纵向筋(腰筋),每侧各配一根. G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根. N是受扭筋的意思,G是构造筋的意思! 7 没有标注N 的就是构造钢筋G,G是15D,N是LaE

楼层框架柱钢筋

一.基础柱插筋: 1.柱插筋在筏型基础的插筋节点(04G101-3第45页): 在筏型基础上的柱插筋,柱主筋插至筏板底部,当基础厚度大于2米时应设中间层钢筋网片,如果工程筏型基础厚度大于2米图纸没有设网片应和设计院确认增加网片。 当筏板中间层设置网片时,现场操作的时候可以将网片适当抬高,这样可以减少柱、墙插筋的长度,例如:3m的筏型基础,设计时候是在1.5m高处增加网片,施工是可以将网片上抬至1.8m或2m高处,我个人理解是插筋的直段长度≥0.5Lae,且承台网片间的厚度≤2m 都能满足规范要求。 柱在基础内设间距≤500,且不少于两道矩形封闭箍筋(非复合箍),也就是基础内只要设置外箍,不要设置内箍。墙基础内设间距≤500,且不少于两道水平筋。 2.柱插筋在独立基础、条形基础、桩承台的锚固构造(06G101-6第66-67页): 从两节点对比可以看出,当独立基础或独立承台的厚度小于柱钢筋的锚固长度时,柱钢筋插至独立基础或独立承台的底部,并弯12d 且>150长,当基础或独立承台的厚度大于柱钢筋的锚固长度时,柱的角筋插至独立基础或独立承台底,其余主筋直锚,达到锚固长度既可。 例如:桩承台的厚度,为1800mm和1600mm,砼等级为C40,三级抗震,三级钢筋锚固长度为31d。柱钢筋主要为25的三级钢筋,

锚固长度为:775mm,远小于承台厚度,柱插筋时可以将角筋插至承台底,其余钢筋直锚就可以。因为图纸说明上面没有将06G101-6作为基础的节点,所以在施工前应和监理沟通,将此节点确认能够用于此工程。而结算是仍然按04G101-3节点计算。这样柱子非角筋钢筋能节约1275mm或1075左右。 3.基础柱插筋计算: 柱的钢筋要错开50%搭接,所以下料的时候要下2种钢筋,2种钢筋的长度差就是钢筋错开的长度。 柱筋机械连接:基础插筋1=基础厚度-保护层+插筋弯钩+底层柱钢筋加密高度 基础插筋2=基础厚度-保护层+插筋弯钩+底层柱钢筋加密高度+错开长度(35d) 柱筋绑扎连接:基础插筋1=基础厚度-保护层+插筋弯钩+底层柱钢筋加密高度+搭接长度 基础插筋2=基础厚度-保护层+插筋弯钩+底层柱钢筋 加密高度+搭接长度+错开长度(0.3*搭接长度) 例如:KZ3,承台底标高-3.5米,承台厚1.8米,首层层高5.4,二层梁高0.75米,二级抗震,柱筋锚固倍数34d。 对比可得2个插筋节点,KZ3主筋差量在47kg左右。 二、矩形箍筋的复合方式主要有如下(03G101-1第46页) 复合箍筋布置的原则就是沿复合箍周边,箍筋局部重叠不宜多

钢筋的几种构造形式

受力筋:指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。 怎么样区分板的受力筋跟分布筋? 以板的开间、进深跨度区分:如果是单项板,那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。如果是双向板,那么长跨、短跨方向的钢筋全部是受力筋。 以钢筋直径上来区分:钢筋的直径大的为受力筋,直径小的钢筋为分布筋; 以布置上来区分:正弯矩筋布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋,负弯矩筋(如悬挑板)相反,在下的钢筋为分布筋,在之上的钢筋为受力筋。 分布筋: 出现在板中,布置在受力钢筋的上部,与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。(满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋。) 图中布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋

箍筋:用来满足斜截面抗剪强度,并联结受拉主钢筋和受压区混凝土使其共同工作,此外,用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形(当然有圆形的和矩形的)钢筋,是口字形的,将上部和下部的钢筋固定起来,同时抵抗剪力。 架立筋:是梁上部的钢筋,只起一个结构作用,没实质意义,但在梁的两端则上部的架立筋抵抗负弯距,不能缺少。(架立钢筋设置在梁的受压区外边缘两侧,用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时,则可不再配置架立钢筋。架立钢筋的直径与梁的跨

度有关。) 贯通筋是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可

框架柱钢筋

工程名称交底部位 工程编号日期 交底内容: 框架结构钢筋绑扎 本技术交底适用于多层工业和民用建筑现浇框架及框架一剪力墙结构钢筋绑扎工程。 1.材料要求 (1)成型钢筋:必须符合配料单的规格、尺寸、形状、数量,并应有加工出厂合格证。 (2)绑扎铁丝:20?22号火烧丝。 (3)垫块:用水泥砂浆预制成 50毫米见方厚度等于保护层的垫块或用塑料卡。用于墙柱钢筋的垫块内要预埋 20?22号火烧丝。 (4)双层钢筋楼板(现浇)应加马凳。 2.主要机具 钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝铡刀、粉笔、钢筋运输车。 3.作业条件 1)加工配制好的钢筋进场后,应检查是否有出厂证明、复试报告,并按施工平面图中指定位置,按规格、部位、编号分部加垫木堆放。 (2)钢筋绑扎前,应检查有无锈蚀现象,除锈之后再运至绑扎部位。 (3)熟悉图纸,按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 (4)做好抄平放线工作注明水平标高,弹性柱、墙的外皮尺寸线。 (5)根据弹好的外皮尺寸线,检查下层预留搭接钢筋的位置、数量、长度,如不符合要求时, 应进行处理。 绑扎前先整理调直下层伸出的搭接筋,并将锈皮、水泥浆等污垢清除干净。 (6 )根据标高检查下层伸出搭接筋处的混凝土表面标高(柱顶、墙顶)是否符合图纸要求,如有松散不实之处要剔除,清理干净。 (7)模板安装完办理预检,并清理净模内木屑及杂物。 (8)按要求搭好脚手架。 (9)根据设计图纸要求和工艺标准向班组进行技术交底。 4.操作工艺 (1)绑柱子钢筋: 工艺流程: 套柱箍筋7搭接绑扎竖向受力筋7画箍筋间距线7绑箍筋 1)按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上,然后立柱子钢筋,在搭接长度内,绑扣不少于三个,绑扣要向柱内,便于箍筋向上移动,如果柱子主筋采用光圆钢筋搭接时,角部弯钩应与模板成 45度,中间钢筋的弯钩应与模板成 90度角。 39。

框架柱构造配筋须满足的规范要求

一、柱主筋直径相差小于2级 二、柱主筋单侧最小配筋率(混凝土结构设计规范GB50010-2002 第11.4.12-1条) 第11.4.12条框架柱和框支柱的钢筋配置,应符合下列要求: 1框架柱和框支柱中全部纵向受力钢筋的配筋百分率不应小于表11.4.12-1规定的数值,同时,每一侧的配筋百分率不应小于0.2;对IV类场地上较高的高层建筑,最小配筋百分率应按表中数值增加0.1采用; 柱全部纵向受力钢筋最小配筋百分率(%) 表11.4.12-1 6.3.7 柱的钢筋配置,应符合下列各项要求: 1 柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用,同时每一侧配筋率不应小于0.2%;对建造于Ⅳ类场地且较高的高层建筑,最小总配筋率应增加0.1%。 注:1 表中括号内数值用于框架结构的柱; 2.钢筋强度标准值小于400MPa时,表中数值应增加0.1,钢筋强度标准值为400MPa时,表中数值应增加0.05; 3 混凝土强度等级高于C60时,上述数值应相应增加0.1 三、柱全部纵筋最小配筋率(混凝土结构设计规范GB50010-2002 第11.4.12-1条)说明:依表11.4.12-1注,当采用HRB400级钢筋时,本程序对表中数值减小0.1 当混凝土强度等级为C60及以上时,程序对表中数字增加0.1 计算最小配筋率时按GB50010-2002第9.5.1条注3取全截面面积计算 注:Ⅳ类场地较高的高层建筑,应按 0.8%的要求 第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1 规定的数值。 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分 表9.5.1 率(%)

钢筋在图纸上的表示方法及种类

钢筋在图纸上的表示方法及种类

钢筋图纸上表示方法及种类 1.梁(主梁、次梁、地梁、圈梁) 2.柱(受力柱、构造柱) 3.板(单向板、双向板)一般情况下单向板我们很少接触。 梁的表示方法 梁上主筋和梁下部筋的表示方法; (1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20. (2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18. (3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25. (4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25. .梁上部钢筋表示方法 标在梁上支座处 (1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。 (2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。 (3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。 (4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。 3.梁腰中钢筋表示方法: (1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。 (2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。 (3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。 (4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。

楼梯板TB 钢架GJ 盖板或沟盖板GB 支架ZJ 墙板QB 柱Z 梁L 框架柱KZ 框架梁KL 基础J 屋面梁WL 桩ZH 吊车梁DL 梯T 圈梁QL 雨篷YP 过梁GL 阳台YT 连系梁LL 预埋件M- 基础梁JL 钢筋网W 楼梯梁TL 钢筋骨架G 钢筋混凝土粘结锚固能力 1.钢筋与混凝土接触面上化学吸附作用力,也称胶结力, 2.混凝土收缩,将钢筋紧紧握固而产生摩擦力。钢筋表面凹凸不平与混凝土之间产生的机械咬合作用; 3.钢筋端部加弯钩、弯折或在锚固区焊短钢筋,焊角钢来提供锚固能力。 为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土之间的粘结力,在构件中的钢筋外面要留在保护层,根据钢筋混凝土结构设计规范规定,梁、柱的保护层最小厚度为25mm。和板墙的保护层厚度为1 0~15mm。 正筋就是弯矩筋,简单的说,就是对受弯构件来说,如板梁,下部受拉部位的钢筋,对连续梁板,一般就在跨中同理,负筋一般在支座处(上部受拉) 。

钢筋识图入门钢筋图集平面法

钢筋识图入门钢筋图集平面法 一、箍筋表示方法: ⑴ φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。 ⑵ φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。 ⑶ φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。 ⑷ φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。 一、梁上主筋和梁下主筋同时表示方法: ⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法:(标在梁上支座处) ⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。 ⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。 ⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。 ⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。 三、梁腰中钢筋表示方法: ⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。 ⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。 ⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。 ⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。 四、梁下部钢筋表示方法:(标在梁的下部) ⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。 ⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。 ⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。2Φ25伸入支座,3Φ22,不伸入支座。下排筋5Φ25,通长布置。 五、标注示例: KL7(3)300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 (-0.100) 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。 Y500×250 表示梁下加腋,宽500,高250。

框架柱构造配筋须满足的规范要求

框架柱构造配筋须满足 的规范要求 Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998

一、柱主筋直径相差小于2级 二、柱主筋单侧最小配筋率(混凝土结构设计规范GB50010-2002 第-1条) 第条框架柱和框支柱的钢筋配置,应符合下列要求: 柱全部纵向受力钢筋最小配筋百分率(%) 表-1 6.3.7 柱的钢筋配置,应符合下列各项要求: 1 柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用,同时每一侧配筋率不应小于%;对建造于Ⅳ类场地且较高的高层建筑,最小总配筋率应增加%。 注:1 表中括号内数值用于框架结构的柱; 2.钢筋强度标准值小于400MPa时,表中数值应增加,钢筋强度标准值为400MPa时,表中数值应增加; 3 混凝土强度等级高于C60时,上述数值应相应增加 三、柱全部纵筋最小配筋率(混凝土结构设计规范GB50010-2002 第-1条) 当混凝土强度等级为C60及以上时,程序对表中数字增加 注:Ⅳ类场地较高的高层建筑,应按 %的要求 第9.5.1条 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分 表9.5.1 率(%)

此条仅适用于一级且剪跨比小于2的柱 五、柱全部纵筋最大配筋率(混凝土结构设计规范GB50010-2002 第条) 第条框架柱和框支柱中全部纵向受力钢筋配筋率不应大于5%。柱的纵向钢筋宜对称配置。截面尺寸大于400mm的柱,纵向钢筋的间距不宜大于200mm。当按一级抗震等级设计,且柱的剪跨比λ≤2时,柱每侧纵向钢筋的配筋率不宜大于%。 抗震规范规定 6.3.8 柱的纵向钢筋配置,尚应符合下列规定: 1 柱的纵向钢筋宜对称配置。 2 截面边长大于400mm的柱,纵向钢筋间距不宜大于200mm。 3 柱总配筋率不应大于5%;剪跨比不大于2的一级框架的柱,每侧纵向钢筋配筋率不宜大于%。 4 边柱、角柱及抗震墙端柱在小偏心受拉时,柱内,纵筋总截面面积应比计算值增加25%。 5 柱纵向钢筋的绑扎接头应避开柱端的箍筋加密区。 六、柱纵筋间距 (混凝土结构设计规范GB50010-2002 第条) (混凝土结构设计规范GB50010-2002 第10.3.1条柱中纵向受力钢筋应符合下列规定: 1纵向受力钢筋的直径不宜小于12mm,全部纵向钢筋的配筋率不宜大于5%;圆柱中纵向钢筋宜沿周边均匀布置,根数不宜少于8根,且不应少于6根; 2当偏心受压柱的截面高度h≥600mm时,在柱的侧面上应设置直径为10-16mm的纵向构造钢筋,并相应设置复合箍筋或拉筋; 3柱中纵向受力钢筋的净间距不应小于50mm 4在偏心受压柱中,垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋,其中距不宜大于300mm. 抗震设计规范 6.3.8 柱的纵向钢筋配置,尚应符合下列规定: 1 柱的纵向钢筋宜对称配置。 2 截面边长大于400mm的柱,纵向钢筋间距不宜大于200mm。 3 柱总配筋率不应大于5%;剪跨比不大于2的一级框架的柱,每侧纵向钢筋配筋率不宜大于%。

钢筋识图大全完整

钢筋识图大全 一、箍筋表示方法: ⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。 ⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。 ⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。 ⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。 一、梁上主筋和梁下主筋同时表示方法: ⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法:(标在梁上支座处) ⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。 ⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。 ⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。三、梁腰中钢筋表示方法: ⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。 四、梁下部钢筋表示方法:(标在梁的下部) ⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。 ⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。 ⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。2Φ25伸入支座,3Φ22,不伸入支座。下排筋5Φ25,通长布置。 五、标注示例: KL7(3)300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 (-0.100) 4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25 300×700 N4φ10 KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。 Y500×250表示梁下加腋,宽500,高250。 N4Φ18表示梁腰中抗扭钢筋。

基础工程双柱式桥墩钻孔灌注桩课程设计

目录 1 设计任务书 (3) 1.1 设计目的 (3) 1.2 设计任务 (3) 1.2.1 设计资料 (3) 1.2.2 地质资料 (3) 1.2.3 材料 (4) 1.2.4 基础方案 (4) 1.2.5 计算荷载 (4) 1.2.6 设计要求 (6) 1.3 时间及进度安排 (6) 1.4 建议参考资料 (6) 2 设计指导书 (8) 2.1 拟定尺寸 (8) 2.2 荷载设计及荷载组合 (8) 2.2.1 荷载计算 (8)

2.2.2桩顶荷载计算及桩顶荷载组合 (8) 2.3 桩基设计计算与验算 (10) 2.3.1桩长确定及单桩承载能力验算 (10) 2.3.2桩身内力及配筋计算 (11) 2.3.3单桩水平位移及墩台水平位移验算 (12) 3 设计计算书 (13) 3.1 设计拟定尺寸 (13) 3.2 荷载计算及荷载组合 (13) 3.3 桩基设计计算与验算 (14) 3.3.1 承载能力极限状态荷载组合 (14) 3.3.2 正常使用极限状态荷载组合 (17) 3.4 桩基设计与验算 (20) 3.4.1 桩长与单桩承载力验算 (20) 3.4.2 桩的内力计算 (21) 3.4.3 桩身配筋计算……………………………

24 4 钢筋构造图 (29) 4.1 钢筋用量计算 (29) 4.1.1 纵筋用量计算 (29) 4.1.2 普通箍筋用量计算 (29) 4.1.3 横系梁主筋用量计算 (29) 4.1.4 横系梁箍筋用量计算 (29) 4.1.5 加劲箍筋用量计算 (29) 4.1.6 定位钢筋用量计算 (30) 4.1.7 伸入横系梁箍筋用量计算 (30) 4.1.8 钢筋总用量 (30) 4.2 配筋图 (30) 4.3 三视图 (30) 4 参考文献 (31)

框架结构柱配筋

框架柱纵筋 直径: 《砼规》 (Ⅰ)柱 9.3.1 柱中纵向钢筋的配置应符合下列规定: 1 纵向受力钢筋直径不宜小于12mm;全部纵向钢筋的配筋率不宜大于5%; 3 偏心受压柱的截面高度不小于600mm时,在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋,并相应设置复合箍筋或拉筋; 9.3.3 I形截面柱的翼缘厚度不宜小于120mm,腹板厚度不宜小于100mm。当腹板开孔时,宜在孔洞周边每边设置2~3根直径不小于8mm的补强钢筋,每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。 腹板开孔的I形截面柱,当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时,柱的刚度可按实腹I形截面柱计算,但在计算承载力时应扣除孔洞的削弱部分。当开孔尺寸超过上述规定时,柱的刚度与承载力应按双肢柱计算。 《抗规》 6.3.3 梁的钢筋配置,应符合下列各项要求: 1 梁端计入受压钢筋的混凝土受压区高度与有效高度之比,一级不应大于0、25,二、三级不应大于0、35。 2 梁端截面的底面与顶面纵向钢筋配筋量的比值,除按计算确定外,一级不应小于0、5,二、三级不应小于0、3。 6.3.4 梁的钢筋配置,尚应符合下列规定: 1 梁端纵向受拉钢筋的配筋率不宜大于2、5%。沿梁全长顶面、底面的配筋,一、二级不应少于2ф14,且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4;三、四级不应少于2ф12。 2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径,对框架结构不应大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置圆形截面柱弦长的1/20;对其她结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位

钢筋混凝土梁板的配筋构造

钢筋混凝土梁板的配筋构造 3.1 受弯构件的构造要求 (1)梁的一般构造 钢筋混凝土梁的常用截面有矩形、T形、工形和花篮形等形式,如图 图3.25梁的截面形式 受弯构件在外荷载作用下,截面上将同时承受弯矩M和剪力y的作用。在弯矩较大的区段可能发生沿横截面的(称为正截面)受弯破坏,在剪力较大的区段可能发生沿斜截面的受剪破坏,当受力钢筋过早切断、弯起或锚固不满足要求时,还可能发生沿斜截面的受弯破坏。 一、梁和板的一般构造规定 (一)梁的配筋构造 1)梁的截面尺寸 梁的截面高度h与梁的跨度l及所受荷载大小有关。一般情况下,独立简支梁,其截面高度h与其跨度l的比值(称为高跨比) h/l=1/12—1/8 ;独立的悬臂梁h/l为1/6左右;多跨连续梁h/l=1/18—1/12 。 梁的截面宽度b与截面高度h的比值b/h,对于矩形截面一般为1/2.5~1/2;对于T形截面一般为1/3~1/2.5 。 为了统一模板尺寸便于施工,梁的常用宽度一般为180mm、200mm、220mm、250mm,250mm以上以50mm为模数;而梁的高度h一般为250mm、300 mm、…、1000mm等尺寸,当h≤800mm时以50mm为模数,当h>800mm时以1OOmm为模数。 2)梁的配筋 梁中一般配置下列几种钢筋(图3.26): ①纵向受力筋。如①号筋,它是用来承受弯矩的钢筋。纵向受力钢筋的常用直径为10-28mm,根数不得少于2根。梁内受力纵筋的直径应尽可能相同;当采用不同的直径时,它们之间相差至少应为2mm以上,便于施工中容易用肉眼识别,但相差也不宜超过6mm。 ②弯起钢筋。如②、③号钢筋,它是由纵向受力钢筋弯起而成。它的作用是:中间段同纵向受力钢筋一样,可以承受跨中正弯矩;弯起段可以承受剪力;弯起后的水平段有时还可以用来承受支座处的负弯矩。 弯起钢筋的弯起角度—般是:当梁高h ≤800mm时为45°;当梁高h>800mm 时为60°

桥墩构造

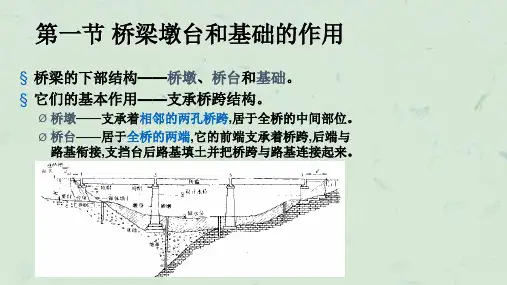

桥墩构造 桥梁下部结构,涵洞, 地下工程 内容提要 桥梁下部结构,涵洞, 地下工程的工程构造 重点难点 对工程分类、适用、组成、构造要记忆,对构造的要求、特点、应用范围要理解。地下工程是“了解”内容。 内容讲解 三、桥梁下部结构 (一)桥桥墩 1.实体墩 实体桥墩是指桥墩是由一个实体结构组成的,可分为实体重力式桥墩和实体薄壁桥墩(墙式桥墩)。 实体桥墩是由墩帽、墩身和基础组成的。 2.空心桥墩. 空心桥墩有两种形式,一种基本为上述的实体重力型结构,镂空中心部分。另一种即采取薄壁钢筋混凝土的空格形墩身。 空心桥墩墩身立面形状可分为直坡式、台坡式、斜坡式。空心墩按壁厚分为厚壁与薄壁两种。 空心桥墩在构造尺寸上应符合下列规定: (1)身最小壁厚,对于钢筋混凝土不宜小于30cm,对于素混凝土不宜小于50cm。 (2)墩身内应设横隔板或纵、横隔板。 (3)墩身周围应设置适当的通风孔与泄水孔,孔的直径不宜小于20cm; 例题:空心桥墩在构造尺寸上应符合下列规定: A.墩身最小壁厚,对于素混凝土不宜小于50cm。 B.最小壁厚,对于钢筋混凝土不宜小于30cm, C.墩身最小壁厚,对于钢筋混凝土不宜小于40cm, D.身的通风孔与泄水孔,孔的直径不宜小于20cm; E.身的通风孔与泄水孔,孔的直径不宜小于15cm;ABD 3.柱式桥墩 柱式桥墩一般由基础之上的承台、柱式墩身和盖梁组成。柱式桥墩的墩身沿桥横向常由1-4根立柱组成。 4.柔性墩. 柔性墩是桥墩轻型化的途径之一,它是在多跨桥的两端设置刚性较大的桥台,中墩均为柔性墩。 典型的柔性墩为柔性排架桩墩,多用在墩台高度5.0。7.Om,跨径一般不宜超过13 m的中、小型桥梁上。 柔性排架桩墩分单排架和双排架墩。单排架墩一般适用于高度不超过4.0-5.Om。桩墩高度大于5.Om时,为避免行车时可能发生的纵向晃动,宜设置双排架墩; 5.框架墩 框架墩采用压挠和挠曲构件,组成平面框架代替墩身,支承上部结构,必要时可做成双层或层的框架支承上部结构。框架墩是比空心墩更进一步的轻型结构,是以钢筋混凝土或预应力混凝土建成受力体系。 (二)桥台 按照桥台的形式,可分为以下几种: 1.重力式桥台 重力式桥台主要靠自重来平衡台后的土压力,桥台本身多数由石砌、片石混凝土或混凝土等圬工材料建造,并用就地浇筑的方法施工。常用的类型有U形桥台、埋置式桥台、八字式和一字式桥台。埋置式桥台将台身埋置于台前溜坡内,不需要另设冀墙,仅由台帽两端耳墙与路堤衔接。 (1)台帽与背墙。桥台顶帽由台帽和背墙两部分组成。

框架结构柱配筋

框架柱纵筋 直径: 《砼规》 (Ⅰ)柱 9.3.1 柱中纵向钢筋的配置应符合下列规定: 1 纵向受力钢筋直径不宜小于12mm;全部纵向钢筋的配筋率不宜大于5%; 3 偏心受压柱的截面高度不小于600mm时,在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋,并相应设置复合箍筋或拉筋; 9.3.3 I形截面柱的翼缘厚度不宜小于120mm,腹板厚度不宜小于100mm。当腹板开孔时,宜在孔洞周边每边设置2~3根直径不小于8mm的补强钢筋,每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。 腹板开孔的I形截面柱,当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时,柱的刚度可按实腹I形截面柱计算,但在计算承载力时应扣除孔洞的削弱部分。当开孔尺寸超过上述规定时,柱的刚度和承载力应按双肢柱计算。 《抗规》 6.3.3 梁的钢筋配置,应符合下列各项要求: 1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比,一级不应大于0.25,二、三级不应大于0.35。 2 梁端截面的底面和顶面纵向钢筋配筋量的比值,除按计算确定外,一级不应小于0.5, 二、三级不应小于0.3。 6.3.4 梁的钢筋配置,尚应符合下列规定: 1 梁端纵向受拉钢筋的配筋率不宜大于2.5%。沿梁全长顶面、底面的配筋,一、二级不应少于2ф14,且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1/4;三、四级不应少于2ф12。 2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径,对框架结构不应大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置圆形截面柱弦长的1/20;对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置

钢筋结构识图

实例一: 这是一个最简单的结构图了,一个个给你解释一下吧!!这个应该是一个标准的柱截面图,8根16的主筋,箍筋采用8个的圆钢,间距在加密区为100,非加密区200,而你所说的中间的十字钢筋,也叫拉钩,就是两个方向的圆8钢筋将16的主筋对拉起来(这么讲不是专业的说法,不过这样说 或许你能够更好的理解),弯头设135度,弯头长度一般为钢筋直径的10倍,此图的弯头长度也 就是8cm!希望对你有点帮助!! 先跟你介绍下梁的钢筋有纵向受力钢筋,架立钢筋,箍筋,上部钢筋,构造钢筋。上下贯通就是钢 筋在整个构件当中要拉通,2Φ25表示两根直径为25的钢筋,具体是什么钢筋得从图纸上看, 2Φ20也一样。N应该表示抗扭钢筋。至于2Φ22+2Φ18怎么下料,应该是2根直径22和2根直 径18的钢筋,长度得从图纸上看。 实例二:

一、钢筋混凝土结构简介 混凝土是由水泥、砂子、石子和水按一定的比例拌和而成。凝固后坚硬如石,受压能力好,但受拉能力差,容易因受拉而断裂(图3.3.2a)。为了解决这个矛盾,充分发挥混凝土的受压能力,常在混凝土受拉区域内或相应部位加入一定数量的钢筋,使两种材料粘结成一个整体,共同承受外力。这种配有钢筋的混凝土,称为钢筋混凝土(图3.3.2b)。 钢筋混凝土粘结锚固能力可以由四种途径得到:①钢筋与混凝土接触面上化学吸附作用力,也称胶结力。②混凝土收缩,将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。 用钢筋混凝土制成的梁、板、柱、基础等构件,称为钢筋混凝土构件。钢筋混凝土构件,有在工地现场浇制的,称为现浇钢筋混凝土构件。也有在工厂、工地以外预先把构件制作好,然后运到工地安装的,这种构件称为预制钢筋混凝土构件。此外还有的构件,制作时对混凝土预加一定的压力以提高构件的强度和抗裂性能,称为预应力钢筋混凝土构件。

框架结构柱配筋

框架柱纵筋直径:《砼规》 (I)柱9.3.1 柱中纵向钢筋的配置应符合下列规定: 1纵向受力钢筋直径不宜小于12mm全部纵向钢筋的配筋率不宜大于5%; 3偏心受压柱的截面高度不小于600mm时,在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋,并相应设置复合箍筋或拉筋; 9. 3. 3 I形截面柱的翼缘厚度不宜小于120mm腹板厚度不宜小于100mm当腹板开孔时,宜在孔洞周边每边设置2?3根直径不小于8mm的补强钢筋,每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。 腹板开孔的I 形截面柱,当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时,柱的刚度可按实腹I 形截面柱计算,但在计算承载力时应扣除孔洞的削弱部分。当开孔尺寸超过上述规定时,柱的刚度和承载力应按双肢柱计算。 《抗规》 6. 3. 3 梁的钢筋配置,应符合下列各项要求: 1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比,一级不应大于0.25,二、三级不应大于0.35 。 2梁端截面的底面和顶面纵向钢筋配筋量的比值,除按计算确定外,一级不应小于 0.5 ,二、三级不应小于0.3 。 6. 3. 4 梁的钢筋配置,尚应符合下列规定: 1 梁端纵向受拉钢筋的配筋率不宜大于 2.5%。沿梁全长顶面、底面的配筋,一、二级不应少于2巾14,且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1 / 4;三、四级不应少于2巾12。 2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径,对框架结构不应大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在位置圆形截面柱弦长的1/20;对 其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1/20,或纵向钢筋所在 位置圆形截面柱弦长的1/20。

建筑结构图各种钢筋详解

土建中的各种钢筋分类及用法 受力筋也叫主筋,是指在混凝土结构中,对受弯、压、拉等基本构件配置的主要用来承受由荷载引起的拉应力或者压应力的钢筋,其作用是使构件的承载力满足结构功能要求。 通长筋:就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋。 贯通筋:是指贯穿于构件(如梁)整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径。贯通筋既可以是受力钢筋,也可以是架立钢筋。 构造筋:满足构造要求,对不易计算和没有考虑进去的各种因素,所设置的钢筋为构造钢筋,如:混凝土结构中梁的架立筋、纵向构造钢筋(其配置在梁侧中部,俗称腰筋)。 架立筋:在混凝土构件中起架立作用(固定箍筋位置)形成钢筋笼骨架的构造钢筋,如一根梁只须布抗拉筋和抗剪箍筋,而受压区混凝土强度已足够,无须配受压筋(称单筋截面梁),那在做钢筋骨架的时候,理论上梁的上部就没有纵向筋,

箍筋的上角点就无法固定,因此一般用两根钢筋布置在上面的两角,计算上不考虑其受力,但实际上受压,同时起到抵抗混凝土的收缩应力或者温度应力,这就是架立筋。如梁根据承载力计算的需要既配置受拉纵筋也配受压钢筋(称双筋截面梁),则不需另外配置架立钢筋。当梁的支座处上部有负弯矩钢筋时,架立筋可只布置在梁上的跨中部分,两端与负弯矩钢筋搭接或焊接。搭接时也要满足搭接长度的要求并应绑扎。架力筋也有贯通的,如规范中规定在梁上部两侧的架力筋必须是贯通的,此时的架立筋在支座处也可承担一部份负弯矩。 分布筋:分布筋出现在板中,布置在受力钢筋的内侧,与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上,同时也能防止因混凝土的收缩和温度变化等原因,在平行于受力钢筋方向产生的裂缝。 负筋:负筋是承受负弯矩的钢筋,一般在梁的上部靠近支座的部位或板的上部靠近支座部位,其为受力筋。 弯起筋:支座处位于梁的上部(无说明时一般取1/3L),承受负弯矩;中间位于梁下部,承受梁的正弯矩。 元宝筋也是一种弯起筋,整个型体由梁支座处上部长1/3L再弯至梁下部,到另一支座1/3L处,钢筋又弯至梁上部直伸入梁支座,整个形状看似元宝,故又称元宝筋。

钻孔灌注桩与墩柱钢筋连接施工方案

清平高速第六合同段 钻孔灌注桩与墩柱钢筋连接施工方案 编制: 审核: 审批: 新疆兴达公路工程部 深圳清平高速第六合同段项目经理部 2011年4月13日

钻孔灌注桩与墩柱钢筋连接施工方案 一、设计情况说明 清平高速第六合同段主要工程为金龙立交主线1号桥。该桥的11#墩与74#墩设计为:上部结构为跨径30米装配式简支箱梁、下部结构为门式大挑臂桥墩、钻孔灌注桩基础。钻孔桩桩径为2.0米、墩身直径为1.8米。 设计桩基础与墩身的连接方式为单桩单柱,墩柱钢筋主筋与桩基础钢筋主筋型号及根数一致。由于桩径比柱径大20厘米,桩基础钢筋笼与墩柱钢筋笼的变截面连接过渡段设在桩顶下1.7米范围。 该桥的大部分墩位位于环观南路上,沿环观南路中央分隔带平行高架,环观南路正在进行道路改造施工,相互施工干扰严重,相互协调存在一定的难度。 二、目前采用的钻孔桩钢筋与墩柱钢筋的连接方式 因为设计中存在桩、柱钢筋笼变截面的情况,为进行墩柱钢筋的连接与定位,目前的施工方法是:桩基础钻孔桩施工水下砼灌注采用将设计桩顶下1.7米处作为实际桩顶标高,在桩基检测合格并安装固定好墩柱钢筋笼后再进行浇筑桩头砼接桩。采取这种施工方法,好处是墩柱钢筋笼定位居中容易控制;其缺点一是需进行接桩而导致多了一个砼施工接缝、二是增加工作量及砼量导致施工成本增加。 三、下一步施工中拟采取的钻孔桩钢筋与墩柱钢筋的连接方式 因为采用目前的钻孔桩施工及接桩施工存在如下缺点:

1、接桩多了一个砼施工缝对桩身砼质量有一定的 影响; 2、由于接桩达高度1.7米,从地面开挖基坑深度一般都在2米以上、基坑开挖宽度(基坑底宽)一般在4.5米以上。而设计的桩、墩柱紧靠着环观南路的主车道(墩柱边距路缘石1米,届时车道已通车),基坑开挖需封闭一个车道并必然会破坏主车道路面,且由于基坑边上车辆通行存在动荷载,基坑需采取支护加强及防护措施。因此、存在施工增加成本、协调难度增加、交通疏解及安全防护等问题。 为克服上述施工接桩的缺点,我标段拟采取施工方法及措施: 1、钻孔桩一次性灌注至设计桩顶标高。 2 、为解决设计桩顶部位与墩柱连接段钢筋笼变截面的问题,将钻孔桩钢筋笼顶部变截面段按设计制作,并将主筋加长预留出桩顶,待后续施工中与墩柱主筋焊接,主筋预留长度要满足规范要求。预留长分别取50厘米及150厘米,交错布置长短根数各占50%。 3、严格钢筋笼顶部居中定位。钢筋笼吊装下孔完成后,将护筒内泥浆抽取一部分,露出钢筋笼顶部加强箍筋,由项目部测量人员重新进行桩位测量,将钢筋笼顶部加强箍筋严格居中,误差控制在5毫米以内,用四根¢28短钢筋焊接于箍筋及护筒将钢筋笼固定牢固,以确保墩柱钢筋定位的准确。钢筋笼定位过程中要注意安全,砼灌注过程中要注意防止导管碰撞钢筋笼,导致钢筋笼偏位。
