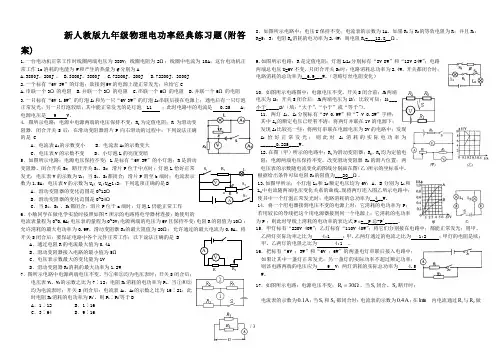

新人教版九年级物理电功率经典练习题附答案

新人教版九年级物理电功率经典练习题附答案
新人教版九年级物理电功率经典练习题附答案

电功率典型练习题

1.一台电动机正常工作时线圈两端电压为380V ,线圈电阻为2Ω,线圈中电流为10A ,这台电动机正常工作1s 消耗的电能为W 和产生的热量为Q 分别为A

A.3800J 、200J .

B.3800J 、3800J

C.72200J 、200J

D.72200J 、3800J 2.一个标有“6V 3W ”的灯泡,欲接到9V 的电源上能正常发光,应给它C

A.串联一个3Ω的电阻

B.并联一个3Ω的电阻

C.串联一个6Ω的电阻

D.并联一个6Ω的电阻 3.一只标有“6V 1.5W ”的灯泡L 1和另一只“6V 3W ”的灯泡L 2串联后接在电源上,通电后有一只灯

泡正常发光,另一只灯泡较暗,其中能正常发光的是灯泡 L1 ,此时电路中的电流是 0.25 A ,电源电压是 9 V 。

4. 图所示电路,电源中电源两端的电压保持不变,R 0为定值电阻,R 为滑动变

阻器.闭合开关S 后,在滑动变阻器滑片P 向右滑动的过程中,下列说法正确

的是 C

A .电流表A 1的示数变小

B .电流表A 2的示数变大

C .电压表V 的示数不变

D .小灯泡L 的亮度变暗 5.如图所示电路,电源电压保持不变,L 是标有“6V 3W ”的小灯泡,R 是滑

动变阻器。闭合开关S 3,断开开关S 1、S 2,滑片P 位于中点时,灯泡L 恰好正常发光,电压表V 的示数为U 1;当S 1、S 2都闭合,滑片P 滑至b 端时,电流表

示数为1.5A ,电压表V 的示数为U 2;U 1:U 2=1:2,下列选项正确的是B A .滑动变阻器的变化范围是0~12Ω B .滑动变阻器的变化范围是0~24Ω C .当S 1、S 2 、S 3都闭合,滑片P 位于a 端时,灯泡L 仍能正常工作

6.小敏同学在做电学实验时按照如图7所示的电路将电学器材连接,她使用

的电流表量程为0~0.6A ,电压表的量程为0~3V ,电源两端的电压为6V 且保持不变,电阻R 的阻值为10Ω,允许消耗的最大电功率为0.9W 。滑动变阻器R 0的最大阻值为20Ω,允许通过的最大电流为0.5A 。将开关S 闭合后,要保证电路中各个元件正常工作,以下说法正确的是 B

A .通过电阻R 的电流最大值为0.4A

B .滑动变阻器接入电路的最小值为5Ω

C .电压表示数最大的变化量为1V

D .滑动变阻器R 0消耗的最大功率为1.2W 7.图所示电路中电源两端电压不变。当①和②均为电压表时,开关S 闭合

后,电压表V 1、V 2的示数之比为7∶12,电阻R 1消耗的电功率为P 1。当①和②均为电流表时,开关S 闭合后,电流表A 1、A 2的示数之比为16∶21,此时电阻R 2消耗的电功率为P 2'。则P 1∶P 2'等于D A .1∶12 B .1∶16 C .3∶64 D .9∶16

8.如图所示电路中,电压U 保持不变,电流表的示数为1A 。如果R 1与R 2的等效电

阻为R ,并且R 1:R=5:3,电阻R 2消耗的电功率为2.4W ,则电阻R 1=___12.8__Ω。

9.如图所示电路,R 是定值电阻,灯泡L 1L 2分别标有“8V 8W ”和“12V 24W ”,电路两端总电压U=6V 不变。只闭合开关S 3时,电路消耗总功率为2.4W 。开关都闭合时,电路消耗的总功率为__6.9___W 。(忽略灯丝电阻变化)

10.如图所示电路图中,电源电压不变。开关S 闭合前,R 2两

端电压为U 2,开关S 闭合后,R 2两端电压为U 2,比较可知,

U 2 ___小于_____U 2(填:“大于”、“小于”或“等于”)。 11.两灯L 1、L 2分别标有“3V 0.9W ”和“? V 0.2W ”字样,其中L 2的额定电压已经看不清,将两灯并联在1V 的电源下,发现L 2比较亮一些;将两灯串联在电源电压为3V 的电路中,发现L 2恰好正常发光,则此时L 1消耗的实际电功率为______0.225____W 。 12.在图(甲)所示的电路中,R 1为滑动变阻器,R 0、R 2均为定值电阻,电源两端电压保持不变。改变滑动变阻器R 1的滑片位置,两电压表的示数随电流变化的图线分别画在图(乙)所示的坐标系中。根据给出条件可知电阻R 0的阻值为___20__Ω。

13.如图甲所示,小灯泡L 1和L 2额定电压均为6V ,A 、B 分别为L 1和L 2中电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路中,使其中一个灯泡正常发光时,电路消耗的总功率为__4__W 。 14.将一个用电器接到电压不变的电源上时,它消耗的电功率为P ;若用较长的导线把这个用电源器接到同一个电源上,它消耗的电功率

为P /

;则此时导线上消耗的电功率的表达式P 线=__P 总-P`_____。

15.甲灯标有“220V 40W ”,乙灯标有“110V 40W ”,将它们分别接在电路中,都能正常发光,则甲、乙两灯实际功率之比为 4:1 ,甲、乙两灯通过的电流之比为 1:2 ,甲灯的电阻是欧,甲、乙两灯的电阻之比为 4:1 。

16.把标有“6V ,3W ”和“6V ,6W ”的两盏电灯串联后接入电路中,如果让其中一盏灯正常发光,另一盏灯的实际功率不超过额定功率,

则该电路两端的电压应为 9 V ,两灯消耗的实际总功率为 4.5 W 。

17.如图所示电路,电源电压不变,130R =Ω。当1S 闭合、2S 断开

时,电流表的示数为0.1A ;当1S 和2S 都闭合时,电流表的示数为0.4A ,在1min 内电流通过1R 与2R 做功之比12:W W = 3:1 。

18.下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时,通过洗衣机的电流为 1.5 A ;若洗

P A S 1 R 1 a b

V S 2

L

R S 3

A V R 0

衣用20min ,脱水用10min ,则该洗衣机消耗的电能共是 0.16 kWh 。

19.灯泡的灯丝断了再搭接上,接到原来的电源上,灯泡比

以前更 亮 了,这是因为灯丝电阻 变小 ,消耗的功率 变大 。 20.如图是电吹风机送热风时的工作电路。对应额定

功率为1100W ,正常工作10分钟,消耗电能

6.6X105

焦,则电动机的机械能一定小于

6.6X105

焦。

21.如图所示,电源电压不变,定值电阻R 阻值为18Ω。有四只白炽灯泡1L 、2L 、3L 、4L ,它们

的规格分别为“3V ,2W ”、“6V ,2W ”、“12V ,2W ”、“24V ,2W ”。当把它们分别接在电路中的M 、N 两端时,实际功率最大的是( D ) A .1L B .2L C .3L D .4L

22.四只相同的灯泡分成两组,两只灯泡并联,两只灯泡串联,分别接上电压相同的

电源,如果这两组灯泡消耗的电能相等,则串联通电时间是并联通电时间的( B ) A .8倍 B .4倍 C .2倍 D .0.5倍

23.一台电动机正常工作时线圈两端的电压为380V ,线圈电阻为2Ω,线圈中电流为10A 。这台电动

机正常工作Is 消耗的电能为W ,产生的热量为Q ,则( A )

A .W=3800J ,Q=200J

B .W=3800J ,Q=3800J

C .W=72200J ,Q=200J

D .W=72200J ,Q=3800J 24. 小明家买了一台电烤箱,有低温、中温、高温三个档位的发热功率。如图15所示是其内部简

化电路图,开关S 1可分别与触点a 、b 接触。 已知:R 1=48.4Ω,R 2=96.8Ω,电源电压220V 保持不变。请分析和解答以下问题:

(1)当开关S 1置于a 端、S 2闭合时,电烤箱处于_____高温_____档位;当开关S 1置于b 端、S 2

断开时,电烤箱处于___低温______档位;(选填“高温”、“中温”或“低温”)

(2)电烤箱在高温档位工作时的电功率是多少?

(3)电烤箱在中温档位工作时对食物加热6min ,消耗的电能多少? 解:(2)∵R1、R2并联

∴R 总=R1R2/(R1+R2)=48.4ΩX96.8Ω/(48.4Ω+96.8Ω)≈32.27Ω

∴P 中温=U 额2

/R 总≈1499.85W

(3)Q=U 额2

/R1t=(220V )2

/48.4ΩX6X60s=3.6X105

J

25.如图18所示。两个灯泡的电阻为R 1和R 2,且R 1>R 2,若将它们并联后接在电压为U 的电路上,灯L1和L2消耗的功率分别是P 1和P 2;若将它们串联后仍接在电压为U 的电路上,灯L1和L2消耗的功率分别是P 1' 和P 2' ,下列说法中正确的是( C ) A.P 1+P 2 = P 1'+P 2' B .P 1+P 2 < P 1'+P 2' C .P 2>P 1>P 1'>P 2' D .P 2

26.学生宿舍电路中的熔丝是按规格安装的,但经常被烧断,发生这种情况的原因可能是( C )

A .电路中某处有短路

B .某个灯座内火线与零线直接相触

C .有一个寝室经常使用大电炉

D .进入宿舍的电压经常低于220V

27.如图1所示,设电源电压保持不变,R 是一个定值电阻,在a 、b 两点间接入一个标有“3V 2W ”功灯泡L 1,它恰能正常发光;若在a 、b 两点间换接入标有“3V 3W ”的灯泡L 2,则该灯泡( C )

A .也能正常发光,其消耗的电功率等于2W

B .也能正常发光,其消耗的电功率等于3W

C .不能正常发光,其消耗的电功率小于3W

D .不能正常发光,其消耗的电功率大于3W 28.串联在电路中的两盏灯L 1和L 2的电阻分别为R 1、R 2,若R l >R 2,在相同时间内,电流通过L 1、L 2所做的功分别为W 1、W 2,它们的关系是(C )

A .W l

B .W 1=W 2

C .W 1>W 2

D .无法确定

29.小明利用电能表测量某一家用电器的电功率,当电路中只有这一个用电器连续工作时,测得在1h 内,消耗的电能为1.2kW ·h ,那么这一个用电器是(D )

A .电冰箱

B .普通白炽灯

C .彩色电视机

D .挂壁式空调机

30.家庭经常用到的三孔插座和三脚插头,如图2所示。下面接法正确的是( A ) A .1孔接地,1脚接用电器外壳

B .2孔接地,2脚接用电器外壳

C .3孔接地,3脚接用电器外壳

额定电压 220V

频率 50Hz

洗衣功率 330W

脱水功率 300W

最大电流 5A

图1

D.不论哪孔接地,哪脚接用电器外壳都可以

图2
