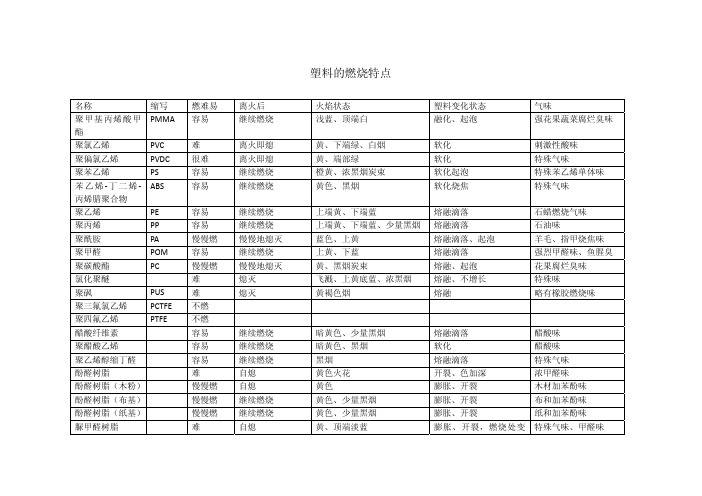

常用塑料原料的燃烧特性:
塑料名称燃烧的难易
火焰拿掉是
否继续燃烧
火焰颜色燃烧后的状态气味成型品的特征
PF 慢慢燃烧熄灭黄色膨胀罅裂颜色
变深
碳酸臭味、酚味黑色或褐色
UF 难熄灭黄色尾端青绿膨胀罅裂白化尿素味、甲醛味无色或淡黄色透明体
MF 难熄灭淡黄色膨胀罅裂白化尿素味、胺味、甲
醛味
表面很硬，颜色美丽透明
UP 易不熄灭黄色黑烟微膨胀罅裂苯乙烯气味成品大多以玻璃纤维补强
PMMA 易不熄灭黄色尾端青绿软化压克力气味和玻璃一样声音，可弯曲，大多为透明成型品
PS 易不熄灭橙黄色黑烟软化苯乙烯敲击时有金属声音，大多为透明成型品
PA 慢慢燃烧熄灭先端黄色熔融落下特殊味有弹性、不透明、耐磨
PVC 难熄灭黄色下端绿软化氯气味软质者类似橡胶，可调整各种硬度，透明或不透明。
PP 易不熄灭黄色蓝色火焰迅速完全燃烧柴油味乳白色，透明或不透明，表面光泽良好
PE 易不熄灭先端黄色下端
青色
熔融落下
石油臭味、石蜡气
味
淡乳白色，大多为半透明或
不透明之蜡状固体。
ABS 易不熄灭黄色黑烟熔融落下橡胶味、辣味不透明稍具蜡质PSF 易熄灭略白色火焰微膨胀罅裂硫磺味硬且声脆
PC 稍难熄灭黄色黑烟软化特殊味淡黄色、透明或不透明、耐冲击
POM 易不熄灭尖端黄色下端
青色
边滴边燃福尔马林气味乳白色不透明、强韧
CN 极易不熄灭黄色迅速完全燃烧特殊味透明或不透明CA 易不熄灭暗黄色黑烟边滴边燃特殊味透明或不透明
常用塑胶材料的特性及使用范围 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本 ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计 1.排气
为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。 圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 二、聚乙烯(PE) 优点： 1、柔软、无毒、透明易染色. 2、耐冲击、耐药品，绝缘性佳。 缺点： 1、不易押出、不易贴合 2、热膨胀系数高 4、耐温性差 用途： HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。 LDP E绝缘体、胶管、胶布、胶膜、农用薄膜 最小壁厚0.5mm（LDPE），0.9mm（HDPE）（0.5-7.6ｍｍ一般1.6mm） 收缩率：HDPE 1.5%-3.5%取2% LDPE 1.5%-3%取1.5% 三、聚丙烯(PP) 优点： 1.半透明、刚硬有韧性.抗弯强度高,抗疲劳、抗应力开裂 2.质轻,无毒、无味，耐高温、绝缘性佳。（0.9G/cm3） 缺点 1、在0℃以下易变脆,不易接合;
常用塑料特性一览表塑料材料特性 【--培训工作总结】 塑料材料特性工程部培训教材 什麼是塑料？ 塑料是在一定條件下，一類具有可塑性的高分子材料的通稱，一般按照它的熱熔性把它們分成：熱固性塑料和熱塑性塑料。它是世界三大有機高分子材料之一（三大高分子材料是塑料，橡膠，纖維）。 塑料的英文名是plastic，俗稱：塑膠。 塑料的種類繁多，工藝繁多，本材料只介紹一點注塑用的塑料材料。 為什麼有人稱塑料為樹脂？ 人類最早認識的高分子材料都是樹皮割破後流出的液體的提取物，呈粘稠狀，也就是說它是樹中提取的脂。因此，目前仍然有很多人把這種高分子材料叫樹脂。但隨著現代化工工業的發展，現在所
用的高分子材料都是石油化工產品或石油化工的副產品或石油合成 產品。現代的塑料已經不是樹中提取物了，而是石化產品。 塑料的本色和牌號 一般的塑料合成以後，從合成塔出來，都是麵粉狀的粉末，不能用來直接生產產品，這就是人們常說的從樹汁中提取出脂的成份是一樣的，也稱為樹脂，也叫粉料，這是一種純淨的塑料，它流動性差，熱穩定性低，易老化分解，不耐環境老化；因此，人們為了改善以上缺陷，在樹脂粉中加入熱穩定劑，抗老化劑，抗紫外光劑，加入增塑劑增加它的流動性，生產出適應各種加工工藝的，有特殊性能的，不同牌號的塑料品種。所以，同一種塑料品種有很多牌號，如：ABS 就有注塑級的，有擠出級的，有電鍍級的，有高剛性的，有很大柔韌性的，等，這才是目前人們普遍所使用的塑料，它們都經過造粒，都是顆粒料。目一種牌號的塑料，適應目一種工藝，或注塑，或擠出，或壓延，或吸塑等 塑料的分子結構 一般塑料的分子結構，都是線性的高分子鏈或帶支鏈的高分子鏈段，有結晶和非結晶兩種，塑料材料的性能與其結晶性能有很大的關係，與其分子結構有很大的關係，也與其組成的元素有很大的關係，
常用塑料特性及加工工艺 PEI 聚乙醚 典型应用范围: 汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、 印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳 体、非植入器械）。 注塑模工艺条件: 干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件为 150C、4小时的干燥处理。 熔化温度：普通类型材料为340~400C；增强类型材料为340~415C。 模具温度：107~175C，建议模具温度为140C。 注射压力：700~1500bar。 注射速度：使用尽可能高的注射速度。 化学和物理特性: PEI具有很强的高温稳定性，既使是非增强型的PEI，仍具有很好的韧性和强度。因此利用PEI 优越的热稳定性可用来制作高温耐热器件。 PEI还有良好的阻燃性、 抗化学反应以及电绝缘特性。 玻璃化转化温度很高，达215C。PEI还具有很低的收缩率及良好的等方向机械特性。 PE-LD 低密度聚乙烯 典型应用范围: 碗，箱柜，管道联接器 注塑模工艺条件: 干燥：一般不需要
熔化温度：180~280C 模具温度：20~40C 为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到 模具表面的距离不要超过冷却腔道直径的1.5倍。 注射压力：最大可到1500bar。 保压压力：最大可到750bar。 注射速度：建议使用快速注射速度。 流道和浇口: 可以使用各种类型的流道和浇口。PE-LD特别适合于使用热流道模具。 化学和物理特性: 商业用的PE-LD材料的密度为0.91~0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD 的热膨胀系数很高不适合于加工长期使用的制品。 如果PE-LD的密度在0.91~0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在 0.926~0.94 g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺 参数。 PE-LD在室温下可以抵抗多种溶剂， 但是芳香烃和氯化烃溶剂可使其膨胀。 同PE-HD类似， PE-LD 容易发生环境应力开裂现象。 PE-HD 高密度聚乙烯 典型应用范围: 电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:
各种塑胶燃烧特性： 序号非透明塑料比重（G/CM）软化温度燃烧性自熄性火焰颜色燃烧味燃烧时特性 1.ABS 104 很容易非黄火带烟橡胶甜味软化变黑,起泡" 2.HDPE 120 容易非黄顶蓝火腊味溶时有着火漏滴 3.HIPS 75 容易非黄火带黑烟花香味溶化,起泡" 4.LOPE 容易非黄顶蓝火腊味溶时有着火漏滴 5.PA6 220 容易是黄边蓝火烧头发味溶时泡沫 6.PBT 225 容易大都是白光带烟有气味溶时有着火漏滴 7.PTEPC 260 容易是黄火有气味溶时有着火漏滴 8.POM 不容易非淡蓝火刺鼻,引起泪水溶时有着火漏滴" 9.PP 79-113 容易非黄顶蓝火腊昧溶时有着火漏滴 10.PPO 容易非黄火带烟甜花香乌黑残余物 11.PPS 282 因难是无火硫磺味烧黑起泡 12.UPVC 66-92 不很容易是黄火酸味软化变黑 序号透明塑料比重软化温度烧烧性自熄性火焰颜色燃烧味燃烧时特性 "13 GPPS 78-86 容易非黄火带黑烟花香味熔化,起泡" "14 PC 不很容易是黄火带烟电木味软化起泡,炭化" 15 PETPA 230 容易是光黄火甜酸味变黑有着火漏滴 16 PMMA 60-88 容易非黄顶蓝火带烟水果味溶化起泡 17 SAN 66-96 容易非黄火带烟花甜味变黑有泡 其它特性； 序号料名烘料温度（0C）烘料时间（hr）适当模温（0C）可塑化料温（0C）密度（g/cm3）收缩率（%）热变形温度（0C） 1.PVC（S） 60～70 1～2 50～70 140～180 / （～） N-A 2.PVC（H） 60～70 1～2 50～70 150～180 （）（） N-A 3.LDPE 70～80 1～2 20～50 160～240 （）（～） 35-50 4.HDPE 70～100 1～2 20～70 200～280 （）（～） 40-75
2．4．1gz烯(PE) 聚乙烯塑料的产量为塑料上、IL之冠，其巾以高乐聚乙烯的产量最大。聚乙烯树脂为无毒、无味，旱白色或乳白色，柔软、半透明的大理石状粒料，密度为o．9l—o．96R／cms，为 结吊型塑料。 聚乙烯按聚合时所采用体力的不同，可分为高乐、中压和低压聚乙烯。高压聚乙烯的分子结构不是单纯的线则，而是带有许多支链的树枝状分子，因此它的结晶度不高(结晶度仅60％一70％)，密度较低，AVX钽电容相对分于质坦较小，常称为低密度聚乙烯。它的耐热性、硬度、机械强度等都较低，但是它的介电性能好，具有较好的柔软性、耐冲击性及透明性，成型加 工性能也较好。小、低压聚乙烯的分子结构是支链很少的线型分子，其相对分子质虽、结晶度较高(高达87％一95％)，密度大，相对分子质量大，常称为高密度聚乙烯。它的耐热世、硬度、机械强度等较高，但柔软性、耐冲击性及透明件、成型加下性能较差。 低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载不高的零件，如齿轮、轴承等；中压聚乙烯最适宜的成型方法有高速吹塑成型，Mr制造瓶类、包桨用的薄膜以及各种汗 射成型制品和旋转成型制品，也可用齐电线电缆上面；高爪聚乙烯常用于制作塑料薄膜(理想的包装材料)、软管、塑料瓶，以及电气11rk的绝缘零件和电缆外皮等。 成型，Ik缩中范围及收缩值大，方向性明显，容易变形、翘曲，应控制模温，保持冷却均 匀、稳定；流动性好且对历力变化敏感，宜用高压注射，料温均匀，填充速度应伙，保压充分；冷却速度慢，因此必须充分冷却．模具应没有冷却系统；质软易脱模，塑件有浅的侧凹槽时可强行脱模。 2．4．2聚丙烯4PP) 聚向烯无色、无味、无毒，外观似聚乙烯，但比聚乙烯更透明、更轻，密度仅为o．90— o．91g／cm3，不吸水，光泽好，易着色。 聚丙烯具有聚乙烯所有的优良性能，如电越的介电性能、耐水性、化学稳定性，育于成型加工等，还具有聚乙烯所没有的许多‘K能，如屈服强度、抗抓强度、抗压强度和硬度及弹 性比聚乙烯好。定闭t伸厉聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度，如用聚丙烯注射戊型一体铰链(盖和本体合一的各种容器)，经过70 ooo ooo次开闭弯折未产生损坏和断裂现象。聚丙烯熔点为164一170℃，耐热性好，能在100。c以上的温度下进行消毒灭菌。其低温使用温度达一15℃，低于一35℃时会脆裂。聚内烯的高频绝缘性能好，而且由于其不 吸水，绝缘性能不受湿度的影响，但在氧、热、光的作用下极易解聚、老化，所以必须加人防老化剂。 聚丙烯可用做各种机械零件如法兰、接头、泵Df轮、汽车零件和凯?车零件，可作为水、蒸汽、各种酸碱等的输送管道，化：[容器和其他设备的衬里、表面涂层，刘制造盖和本 体合一的箱犬、各种绝缘零件，并用于医药工业个。 成型收缩范围及收缩中大，易发个缩孔、凹疽、变形，方向性强，流动性极好，易十成型，热容量大，注射成型模具必须设汁能充分进行冷却的冷却回路，注意控制成型温度。料温低时方向性明显，尤其是低温、高压时更明显。聚丙烯成型的适宜模温为80℃左右，不
ABS塑料 特点： 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。 ABS工程塑料具有优良的综合性能，有极好的冲击强度、尺寸稳定性好、电性能、耐磨性、抗化学药品性、染色性，成型加工和机械加工较好。ABS树脂耐水、无机盐、碱和酸类，不溶于大部分醇类和烃类溶剂，而容易溶于醛、酮、酯和某些氯代烃中。 ABS工程塑料的缺点：热变形温度较低，可燃，耐候性较差。 用途：适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. ABS+PC， 俗称ABS加聚碳。是国内少数几种可能透用的合料之一，不能自燃，外火燃烧时，表面有象聚碳燃烧一样的小颗粒析出，黑色低于ABS，常见于电器件、机械零配件等 聚酰胺(PA，俗称尼龙) PA是特性:坚韧、牢固、耐磨，无毒性. 缺点:不可长期与酸碱接触。 常用于制作梳子、牙刷、衣钩、扇骨、网袋绳、水果外包装袋等。 PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料， 聚碳酸酯无色透明，耐热，抗冲击，阻燃，在普通使用温度内都有良好的机械性能。同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好， 聚碳酸酯的耐磨性差。一些用於易磨损用途的聚碳酸酯器件需要对表面进行特殊处理。 日常常见的应用有光碟，眼睛片，水瓶，防弹玻璃，护目镜、银行防子弹之玻璃、车头灯等等、动物笼子宠物笼子。 聚碳酸酯还被用来制作登月太空人的头盔面罩。苹果公司的ipod音乐播放器和ibook笔记本电脑外壳也使用聚碳酸酯制作。 PMMA 化学名称叫聚甲基丙烯酸甲酯 缺点:PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等 超级透明PMMA材料主要用于手机保护屏,该产品分为有硬化涂层,没有硬化涂层两种.其特点是透光率极好,没有杂质,静电保护膜,表面硬化厚后硬度可达5-6H
塑料原料性能简介 PP塑料 (聚丙烯) 英文名称:Polypropylene 比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5% 成型温度：160-220℃干燥条件：--- PE塑料 (聚乙烯) 英文名称:Polyethylene 比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6% 成型温度：140-220℃干燥条件：---
聚氯乙烯PVC 英文名称:Poly(Vinyl Chloride) 比重:1.38克/立方厘米成型收缩率:0.6-1.5% 成型温度：160-190℃干燥条件：--- ABS塑料 (丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时
PS 塑料 (聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米 成型收缩率:0.6-0.8% 成型温度：170-250℃ 干燥条件：--- PMMA 塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米 成型收缩率:0.5-0.7% 成型温度：160-230℃ 干燥条件： 70-90℃ 4小时
POM塑料 (聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 PA塑料(尼龙) (聚酰胺) 英文名称:Polyamide 比重:PA6-1.14克/立方厘米PA66-1.15克/立方厘米PA1010-1.05克/立方厘米成型收缩率:PA6-0.8-2.5%PA66-1.5-2.2%成型温度：220-300℃干燥条件：100-110℃12小时
一 ABS塑料(丙烯腈-丁二烯-苯乙烯) 英文名称:Acrylonitrile Butadiene Styrene 比重:1.05克/立方厘米成型收缩率:0.4-0.7% 成型温度：200-240℃干燥条件：80-90℃2小时物料性能1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 成型性能 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270度). 对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度. 3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。 二 PS塑料(聚苯乙烯) 英文名称:Polystyrene 比重:1.05克/立方厘米成型收缩率:0.6-0.8% 成型温度：170-250℃干燥条件：--- 物料性能电绝缘性(尤其高频绝缘性)优良,无色透明,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好,.强度一般,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂. 适于制作绝缘透明件.装饰件及化学仪器.光学仪器等零件. 成型性能 1.无定形料,吸湿小,不须充分干燥,不易分解,但热膨胀系数大,易产生内应力.流动性较好,可用螺杆或柱塞式注射机成型. 2.宜用高料温 ,高模温,低注射压力,延长注射时间有利于降低内应力,防止缩孔.变形. 3.可用各种形式浇口,浇口与塑件圆弧连接,以免去处浇口时损坏塑件.脱模斜度大,顶出均匀.塑件壁厚均匀,最好不带镶件,如有镶件应预热. 三 PMMA塑料(有机玻璃) (聚甲基丙烯酸甲脂) 英文名称:Polymethyl Methacrylate 比重:1.18克/立方厘米成型收缩率:0.5-0.7% 成型温度：160-230℃干燥条件：70-90℃4小时物料性能透明性极好,强度较高,有一定的耐热耐寒性,耐腐蚀,绝缘性良好,综合性能超过聚苯乙烯,但质脆,易熔于有机溶剂,如作透光材料,其表面硬度稍低,容易擦花. 适于制作透明绝缘零件和强度一般的零件. 成型性能 1.无定形料,吸湿大,需干燥,不易分解,流动性中等,易发生填充不良,粘模,收缩,熔接痕等. 2.宜高压注射,在不出现缺陷的条件下取高料温,高模温,以增加流动性,降低内应力,改善透明性及强度. 模具浇注系统表面应光洁,脱模斜度大,顶出均匀.同时设排气口,以防出现起泡. 四 POM塑料(聚甲醛) 英文名称:Polyoxymethylene(Polyformaldehyde) 比重:1.41-1.43克/立方厘米成型收缩率:1.2-3.0% 成型温度：170-200℃干燥条件：80-90℃2小时 物料性能综合性能较好，强度、刚度高，减磨耐磨性好，吸水小，尺寸稳定性好，但热稳
常用光学塑料性能 PMMA-聚甲基丙烯甲酯 密度(kg/m3)：(1.17～1.20)×10E3 nD ν：1.49 57.2～57.8 透过率(%)：90～92 吸水率(%)：0.3～0.4 玻璃化温度：10E5 熔点（或粘流温度）：160～200 马丁耐热：68 热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa) 线膨胀系数：(5～9)×10E-5 计算收缩率(%)：1.5～1.8 比热J/kgK：1465 导热系数W/m K：0.167～0.251 燃烧性m/min：慢 耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定 耐碱性：对强碱有侵蚀对弱碱较稳定 耐油性：对动植物油，矿物油稳定 耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响 日光及耐气候性：紫外透过滤73.5% BMC-不饱和聚酯团状模塑料（Bulk molding compounds） ⒈一般性能：BMC的比重较大，在1.3~2.1之间；制品外观光亮，手感好，有硬而厚重的感觉；用火加热会产生很多油烟，并有苯乙烯气味；某些品种的BMC（DMC）难燃，但某些品种又极易燃烧，燃烧后留下无机物质。 ⒉尺寸稳定性：BMC的线膨胀系数是（1.3~3.5）×10-5K-1，比一般的热塑性塑料小，因而使得BMC具有很高的尺寸稳定性和尺寸精度。温度对BMC（DMC）的尺寸稳定性影响很小，但湿度的影响则较严重，BMC吸湿后会膨胀。BMC（DMC）的线膨胀系数和钢、铝的很接近，因此可以和其进行复合。 ⒊机械强度：BMC的拉伸、弯曲、冲击强度等性能高于热塑性塑料，抗蠕变也比热塑性塑料好。 ⒋耐水和溶剂性：BMC对水、乙醇、脂肪烃、油脂、油具有良好的耐腐蚀性，但是不耐酮、氯碳氢化合物、芳香烃、酸碱等。BMC吸水率低，浸泡一天后绝缘性能仍然很好。 ⒌耐热性：BMC的耐热性比一般工程塑料都要好，热变形温度HDT为200~280℃，可长期在130℃温度下使用。 ⒍耐老化性：BMC的耐老化性能很好，在室内可用15~20年，户外暴晒10年后其强度保持率在60%以上。 ⒎电性能：BMC的耐电弧性最突出，可以达到190秒左右。
通用塑料—— PE（聚乙烯）:燃烧有石蜡味，火焰底色为蓝色；浮水。 LLDPE：较好的韧性，易燃，管材挤出，农膜，缠绕膜，容器。 LDPE：较高透明度，易燃软管，薄膜，拉伸膜，保鲜膜 HDPE:硬度较高，易燃,包装袋，购物袋，单丝，家庭制品，管材，线缆. PP（聚丙烯）:燃烧有石油味，火焰底色为蓝色；浮水。 均聚PP: 半透明，易燃,拉丝，电器，板材,日用制品。 共聚PP：本色，易燃，电器，家电配件，容器。 无规共聚PP:高透明，易燃,医疗器械，食品容器，包装制品. PS（聚苯乙烯）:燃烧芳香味,橙黄色黑烟；沉水 GPPS:透明，刚而脆,易燃.工艺/日用品，容器，吸塑包装. HIPS:白色，改善韧性;易燃;电器壳，板材，吸塑. ABS（聚苯乙烯-丁二烯-丙烯jing共聚物）:表面光泽度高，燃烧浓烟，芳香味；沉水 ABS原料:韧性及强度高,易燃;电器壳，板材，工具，器械. ABS改性:增加刚性及阻燃,不燃;汽车配件，电器零配件. PVC（聚氯乙烯）:燃烧有氯的臭味，火焰底部为绿色；沉水. 硬质PVC:高强度及硬度,难燃;建材，管材. 软质PVC:弹性及易加工性,难燃;玩具，工艺品，饰品. 工程塑料—— ——工程塑料原料 PC（聚碳酸酯）：黄色火焰黑烟，特殊味，沉水;刚性，高透明度，难燃；手机数码，光盘，LED,日用品. PC/ABS（合金）:特殊芳香味，黄色黑烟，沉水；刚性韧性，白色，难燃；电器材料，工具壳，通讯器材. PA（聚酰胺PA6,PA66）:慢然，黄色烟，头发燃烧味;韧性，强度高,难燃;器材，机械零配件，电器零配件 POM（聚甲醛）：燃烧先端黄下端青色，福尔马林气味；韧性，强度高，易燃；齿轮，机械零配件. PBT(聚对苯二甲酸丁二醇酯)：特殊香味；强度高，缩水性小，易燃；电器零配件，端子座，连接器. PET(聚对苯二甲酸乙二醇酯):特殊香味；强度高，缩水性小，易燃；板材，吸塑包装，复合薄膜. PMMA(聚甲基丙烯酸甲酯）；特殊刺激性味：高透光率；有机玻璃，工艺品，饰品，包装，符合薄膜. ——改性工程塑料 PC改性：黄色火焰黑烟，特殊味；增加耐热刚性阻燃性，不燃；充电器，低压电器外壳. PC/ABS改性:特殊芳香味，黄色黑烟；增加耐热刚性阻燃性，不燃；低压电器配件，电子材料. PA改性: 黄色烟，头发燃烧味;增加耐热刚性阻燃性,不燃;线圈骨架，连接器配件.
常用塑胶原料种类特性及用途简介如下： 通用塑料—— PE（聚乙烯）:燃烧有石蜡味，火焰底色为蓝色；浮水。 LLDPE：较好的韧性，易燃，管材挤出，农膜，缠绕膜，容器。 LDPE：较高透明度，易燃软管，薄膜，拉伸膜，保鲜膜 HDPE:硬度较高，易燃,包装袋，购物袋，单丝，家庭制品，管材，线缆. PP（聚丙烯）:燃烧有石油味，火焰底色为蓝色；浮水。 均聚PP: 半透明，易燃,拉丝，电器，板材,日用制品。 共聚PP：本色，易燃，电器，家电配件，容器。 无规共聚PP:高透明，易燃,医疗器械，食品容器，包装制品. PS（聚苯乙烯）:燃烧芳香味,橙黄色黑烟；沉水 GPPS:透明，刚而脆,易燃.工艺/日用品，容器，吸塑包装. HIPS:白色，改善韧性;易燃;电器壳，板材，吸塑. ABS（聚苯乙烯-丁二烯-丙烯腈共聚物）:表面光泽度高，燃烧浓烟，芳香味；沉水 ABS原料:韧性及强度高,易燃;电器壳，板材，工具，器械. ABS改性:增加刚性及阻燃,不燃;汽车配件，电器零配件. PVC（聚氯乙烯）:燃烧有氯的臭味，火焰底部为绿色；沉水. 硬质PVC:高强度及硬度,难燃;建材，管材. 软质PVC:弹性及易加工性,难燃;玩具，工艺品，饰品. 工程塑料—— ——工程塑料原料 PC（聚碳酸酯）：黄色火焰黑烟，特殊味，沉水;刚性，高透明度，难燃；手机数码，光盘，LED,日用品. PC/ABS（合金）:特殊芳香味，黄色黑烟，沉水；刚性韧性，白色，难燃；电器材料，工具壳，通讯器材. PA（聚酰胺PA6,PA66）:慢然，黄色烟，头发燃烧味;韧性，强度高,难燃;器材，机械零配件，电器零配件 POM（聚甲醛）：燃烧先端黄下端青色，福尔马林气味；韧性，强度高，易燃；齿轮，机械零配件. PBT(聚对苯二甲酸丁二醇酯)：特殊香味；强度高，缩水性小，易燃；电器零配件，端子座，连接器. PET(聚对苯二甲酸乙二醇酯):特殊香味；强度高，缩水性小，易燃；板材，吸塑包装，复合薄膜. PMMA(聚甲基丙烯酸甲酯）；特殊刺激性味：高透光率；有机玻璃，工艺品，饰品，包装，符合薄膜. ——改性工程塑料 PC改性：黄色火焰黑烟，特殊味；增加耐热刚性阻燃性，不燃；充电器，低压电器外壳. PC/ABS改性:特殊芳香味，黄色黑烟；增加耐热刚性阻燃性，不燃；低压电器配件，电子材料. PA改性: 黄色烟，头发燃烧味;增加耐热刚性阻燃性,不燃;线圈骨架，连接器配件. POM改性:先端黄下端青色，福尔马林气味;增加综合性能阻燃性,不燃; 机械零件. PBT改性:特殊香味;增加综合性能阻燃性,不燃；电器零件，端子座，灯座，连接器.
品名牌号产地熔融指数用途 HDPE5200B大庆石化0.2-0.5吹塑中空级，主要用于大容器和工业容器，如化学品、汽油桶、大玩具等。 HDPE2200J大庆石化 3.5～7.5注塑级,抗冲击和刚性高,主要用于周转箱(水果、食品、啤酒),工业部件、瓶等 HDPE5000S大庆石化0.9挤出级.挤出成型、适用机械强度高的绳索和阀用单丝。 HDPE5301AA独山子0.08挤出.可用于绳索和网用单丝，而且可用于中空制品、管材等。 HDPE6070独山子石化 6.5-9.0薄膜级,包装使用购物袋，薄壁袋等HDPE2911抚顺乙烯20注塑级 HDPE2908抚顺乙烯8注塑级.家俱、一般容器、薄壁容器、周转箱、托盘、体育设施、安全帽、鱼箱 HDPE5000S兰州石化0.8-1.2注塑级.家俱、一般容器、薄壁容器、周转箱、托盘、体育设施、安全帽、鱼箱 HDPE5070盘锦乙烯 6.1-8.0挤出.可用于绳索和网用单丝，而且可用于中空制品、管材等。 HDPE5010盘锦乙烯0.6-1.0注塑级.鱼箱、板条箱、手提箱。 HDPE6098齐鲁石化9.0～14.0拉丝级.生产单丝、扁丝、制鱼网、绳等。 HDPE5502上海金菲0.25-0.45薄膜级,良好的耐热性和耐寒性。生产购物袋、杂货袋、多层衬里膜、耐候膜等 HDPE TR144上海金菲0.16-0.22产品袋、垃圾袋、多层复合袋、购物袋。HDPE TR550上海金菲2 HDPE TR480上海金菲0.08～0.14燃烧气，上水管，工程管。 HDPE50100上海金菲7.5-11.0200升桶、油箱、托板、大型部件、游艇。 HDPE5502AA上海赛科0.2洗涤剂、化妆品瓶；工业化学品容器；电动机润滑油瓶。 HDPE5301AA上海赛科0.08薄膜级.包装使用购物袋，薄壁袋等 HDPE MH602上海石化0.2吹塑大到30升、用来盛装如食品、油和化学品的容器 HDPE CH2802上海石化0.4薄膜级.工业用衬垫、重包装袋和购物袋。HDPE5200B燕山石化0.35吹塑级.适合中小型容器、聚乙烯网、薄膜 HDPE5000S燕山0.62-1.30注塑级.用于生产摩托车防护板及挡泥板,各种瓶盖,周转箱及塑料托盘等 HDPE7000F扬子石化0.15-0.30中空级.容器、大型玩具、漂浮物。 HDPE5306J扬子石化 5.0-7.0挤出级.用于制造日用品和各类工、农业用品，如薄膜、中空容器、管道、单丝 HDPE5000S扬子石化0.62-1.30注塑级.用于生产摩托车防护板及挡泥板,各种瓶盖,周转箱及塑料托盘等 品名牌号产地熔融指数用途HDPE M5018L印度18注塑级 HDPE9001台湾塑胶0.05薄膜级.购物袋、市场袋、贴断袋、垃圾袋、排水管。 HDPE F600大韩油化0.035薄膜级.包装袋，一般用薄膜包装制品

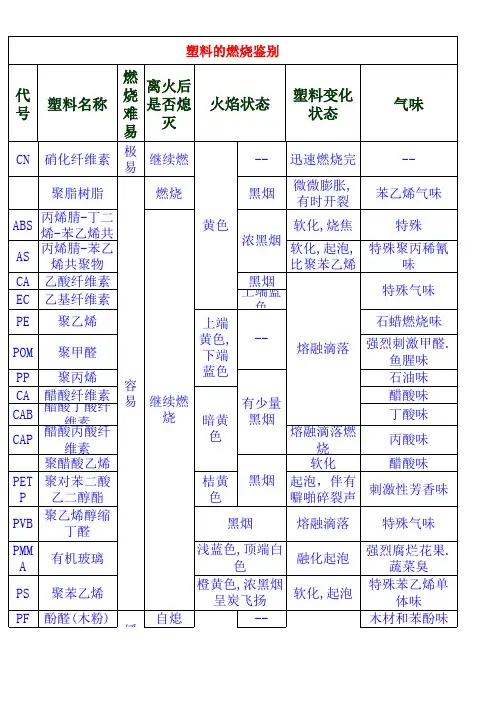

常用塑料燃烧鉴别方法塑料材料特性
塑料材料特性 什么是塑料？ 塑料是在一定条件下，一类具有可塑性的高分子材料的通称，一般按照它的热熔性把它们分成：热固性塑料和热塑性塑料。它是世界三大有机高分子材料之一（三大高分子材料是塑料，橡胶，纤维）。 塑料的英文名是plastic，俗称：塑胶。 塑料的种类繁多，工艺繁多，本材料只介绍一点注塑用的塑料材料。 为什么有人称塑料为树脂？ 人类最早认识的高分子材料都是树皮割破后流出的液体的提取物，呈粘稠状，也就是说它是树中提取的脂。因此，目前仍然有很多人把这种高分子材料叫树脂。但随着现代化工工业的发展，现在所用的高分子材料都是石油化工产品或石油化工的副产品或石油合成产品。现代的塑料已经不是树中提取物了，而是石化产品。 塑料的本色和牌号 一般的塑料合成以后，从合成塔出来，都是面粉状的粉末，不能用来直接生产产品，这就是人们常说的从树汁中提取出脂的成份是一样的，也称为树脂，也叫粉料，这是一种纯净的塑料，它流动性差，热稳定性低，易老化分解，不耐环境老化；因此，人们为了改善以上缺陷，在树脂粉中加入热稳定剂，抗老化剂，抗紫外光剂，加入增塑剂增加它的流动性，生产出适应各种加工工艺的，有特殊性能的，不同牌号的塑料品种。所以，同一种塑料品种有很多牌号，如：ABS就有注塑级的，有挤出级的，有电镀级的，有高刚性的，有很大柔韧性的，等，这才是目前人们普遍所使用的塑料，它们都经过造粒，
都是颗粒料。目一种牌号的塑料，适应目一种工艺，或注塑，或挤出，或压延，或吸塑等 塑料的分子结构 一般塑料的分子结构，都是线性的高分子链或带支链的高分子链段，有结晶和非结晶两种，塑料材料的性能与其结晶性能有很大的关系，与其分子结构有很大的关系，也与其组成的元素有很大的关系，一般来说，塑料的结晶率越大，其透光性就越差；带脂基的，带氨基的，带醇基的，比较易吸水，比较容易因水的作用分解，加工时，也比较难烘干；带烯烃基的，塑料的柔性就好，带苯环的，塑料比较刚硬。由于塑料的分子结构千差万别，形成了不同品种的，性能差异很大，不同牌号的上万种产品。 塑料的燃烧 一般的塑料都能燃烧，燃烧时发出它特有的气味和火焰，这是由它的组成元素而决定的，这些可以用于塑料产品的识别。如：PVC燃烧时就发出绿光。同时，由于塑料能燃烧，用于家用电器产品的塑料都要求有自息性能，或加阻燃剂，必须符合美国UL—94标准。 塑料的优点 A 质轻，比重小，最小为TPX，只有0.83；最大的为聚氟乙烯，为2.2 B 比强度高，有很多种塑料的比强度超过钢材 C 不溶于水，耐化学腐蚀，耐酸，耐碱。 D 不导电，是优良的绝缘材料；不导热，是优良的隔热材料，也能隔音。 E 比较耐磨，有独特的自润滑性能，有些材料的耐疲劳性能好过钢材。如POM 有人这样形容塑料的性能： 象棉花一样洁白 象玻璃一样透明 象海绵一样轻软 象陶瓷一样绝缘 象钢材一样强韧 象石棉一样隔热 象金子一样防锈 做成齿轮，不用润滑。 塑料的缺点 A 表面硬度低，容易刮伤 B 蠕变性大，不能承受重载荷 C 弹性模量小 D 不耐高温 塑料的用途 由于塑料的这些特殊的性能，塑料用于各类工业产品包装，农业中地表薄膜，输水管道，家用电器外壳，医疗器械，电线，电缆，通讯，航空等所有的现代人所从事领域。 塑料材料的分类
PC+ABS聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物: 1. PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物 典型应用范围:计算机和商业机器壳体、电器设备、草坪园艺机器、汽车零件仪表板、内部装修以及车轮盖）。注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。熔化温度： 230~300C。模具温度：50~100C。注射压力：取决于塑件。注射速度：尽可能地高。 化学和物理特性: PC/ABS具有PC和ABS两者的综合特性。例如ABS的易加工特性和PC的优良机械特性和热稳定性。二者的比率将影响PC/ABS材料的热稳定性。PC/ABS这种混合材料还显示了优异的流动特性。收缩率在0.5%左右。 PC/PBT聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物: 2. PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物 典型应用范围:齿轮箱、汽车保险杠以及要求具有抗化学反应和耐腐蚀性、热稳定性、抗冲击性以及几何稳定性的产品。注塑模工艺条件:干燥处理：建议110~135C,约4小时的干燥处理。熔化温度：235~300C。模具温度：37~93C。化学和物理特性: PC/PBT具有PC和PBT二者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。收缩率在0.5%左右。 PE-HD高密度聚乙烯: 3. PE-HD 高密度聚乙烯典型应用范围:电冰箱容器、存储容器、家用厨具、密封盖等。 注塑模工艺条件:干燥：如果存储恰当则无须干燥。熔化温度：220~260C。对于分子较大的材料，建议熔化温度范围在200~250C之间。模具温度：50~95C。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。注射压力：700~1050bar。注射速度：建议使用高速注射。流道和浇口:流道直径在4到7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口长度不要超过0.75mm。特别适用于使用热流道模具。 化学和物理特性: PE-HD的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。PE-HD比PE-LD有更强的抗渗透性。PE-HD的抗冲击强度较低。PH-HD的特性主要由密度和分子量分布所控制。适用于注塑模的PE-HD分子量分布很窄。对于密度为0.91~ 0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926~ 0.94g/cm3，称之为第二类型PE-HD；对于密度为0.94~ 0.965g/cm3，称之为第三类型PE-HD。该材料的流动特性很好，MFR为0.1到28之间。分子量越高，PH-LD的流动特性越差，但是有更好的抗冲击强度。PE-LD是半结晶材料，成型后收缩率较高，在1.5%到4%之间。PE-HD很容易发生环境应力开裂现象。可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象。PE-HD当温度高于60C时很容易在烃类溶剂中溶解，但其抗溶解性比PE-LD还要好一些。 PE-LD 低密度聚乙烯: 4. PE-LD 低密度聚乙烯典型应用范围:碗，箱柜，管道联接器 注塑模工艺条件:干燥：一般不需要熔化温度：180~280C 模具温度：20~40C为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的 1.5倍。注射压力：最大可到1500bar。保压压力：最大可到750bar。注射速度：建议使用快速注射速度。流道和浇口:可以使用各种类型的流道和浇口PE特别适合于使用热流道模具。 化学和物理特性:商业用的PE-LD材料的密度为0.91~0.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD 的热膨胀系数很高不适合于加工长期使用的制品。如果PE-LD的密度在0.91~0.925 g/cm3之间，那么其收缩率在2%~5%之间；如果密度在0.926~0.94 g/cm3之间，那么其收缩率在1.5%~4%之间。当前实际的收缩率还要取决于注塑工艺参数。PE-LD在室温下可以抵抗多种溶剂，但是芳香烃和氯化烃溶剂可使其膨胀。同PE-HD 类似，PE-LD容易发生环境应力开裂现象。 PEI聚醚酰亚胺: 5. PEI 聚醚酰亚胺 应用范围:汽车工业（发动机配件如温度传感器、燃料和空气处理器等），电器及电子设备（电气联结器、印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳体、非植入器械）。注塑模工艺条件:干燥处理：PEI具有吸湿特性并可导致材料降解。要求湿度值应小于0.02%。建议干燥条件
常用塑料的特性和用途 1、常用热固性塑料的特性和用途： 常用热固性塑料有： 酚醛塑料（P E）—用于制造电器绝缘件、水润滑轴承、轴瓦、带轮等。 脲醛塑料—用于制造电器绝缘件、装饰件和日用品。 三聚氰胺甲醛塑料—用于制造电器绝缘件、要求更高的日用日用品、餐具。 环氧树脂塑料（E P)—用于制造塑料模具、精密量具、机械、仪表和电器构件。 有机硅塑料—用于高绝缘件、电器绝缘元件、耐热件。 聚邻苯二甲酸二丙烯树脂塑料(D A P)和聚间苯二甲酸二丙烯树脂塑料(D A I P)—用于制造高速航行器材中的高温零件，尺寸稳定的电子元件、化工设备的结构件。 聚氨酯塑料—主要用于泡沫塑料。 2、常用热塑性塑料的特性和用途： 常用热塑性塑料有： 低密度聚乙烯（L D P E)—用于制作各种薄膜和注射、吹塑制品，建筑及农用薄膜、饮用水管材。 高密度聚乙烯（H D P E)—用于制作中空的的各种耐腐蚀容器、自行车零件、电线、电缆外套管、以及建筑装饰材料。 中密度聚乙烯（M D P E)—用于制作压力管道、还可制造发泡制品。 超高分子量聚乙烯（U H M W-P E)—用于制作耐摩擦抗冲击的机械零件、代替部分钢铁材料。 聚丙烯（P P)—主要用于医疗器械、家用厨房用具、家电零部件。 聚酰胺（P A，又称尼龙)—用于汽车、机械、化工和电器零部件。 硬质聚氯乙烯（P V C)—用作耐腐蚀的管、棒、工业型材等。 软质聚氯乙烯（P V C)—用作工业、民用薄膜、雨衣、台布及日常生活用品。 橡胶改性聚苯乙烯（H I P S-A)—用作各种灯罩和电器零件。 橡胶改性聚苯乙烯（203A)—用作各种透明结构零件，电器仪表外壳等。 丙烯腈、丁二稀苯乙烯共聚物（A B S)—用途很广，在工业中用作一般结构件、或耐磨受力传动零件、泵叶轮、轴承，用A B S制成泡沫夹层板可做轿车的车身。 聚甲基丙烯酸甲酯（P M M A)—是最重要的光学塑料，可作光学透镜、光导纤维等。 372塑料（有机玻璃,M M A/S)—用作各种灯罩、透明管道、及各种家庭用品。 聚酰亚胺（P I)—用作自润滑元件、高温电机、电器零件。 聚砜（P S U)—用作高温下工作的传动零件，如汽车分速器盖、齿轮等。 聚酚氧（苯氧基树脂）—用作精密的耐磨受力传动元件，计算机、飞机零件。 聚苯醚（P P O)—用作高温工作条件下的耐磨受力传动元件、耐腐蚀的化工设备与零件。 氯化聚醚—用作在腐蚀介质中的耐磨受力传动元件。 聚碳酸酯（P C)—用作制作小载荷的零部件，无色透明的聚碳酸酯可制作飞机、车挡风玻璃。 聚甲醛（P O M)—用作电动工具的外壳、化工、水、煤气的管道和阀门。 聚对苯二甲酸乙二酯（P E I P)—具有很高的力学性能、抗拉强度。 聚四氟乙烯（P I F E)—耐磨性好，摩擦系数是塑料中最小的。 聚三氟氯乙烯（P C T F E)—其涂层与金属有一定的附着力，涂与金属可作仿腐、绝缘、防潮。 全氟（乙烯-丙烯）共聚物（F E P)—用于制作外形复杂的零件。 3、常用工程塑料的选用参考实例： ○1：一般结构零件：高密度聚乙烯（H D P E)、聚氯乙烯（P V C)、改性聚苯乙烯、丙烯腈、丁二稀苯乙烯共聚物（A B S)、聚丙烯（P P)。 ○2：透明结构零件：改性有机玻璃、改性聚苯乙烯、聚碳酸酯（P C)。 ○3：耐磨受力传动零件：聚酰胺（P A，又称尼龙)、聚甲醛（P O M)、聚碳酸酯（P C)、聚酚氧（苯氧基树脂）、氯化聚醚、线性聚酯。 ○4：耐高温结构零件：聚砜（P S U)、聚苯醚（P P O)、氟塑料、聚酰亚胺（P I)、聚苯硫醚。 ○5：减磨自润滑零件：聚四氟乙烯（P I F E)、聚甲醛（P O M)。 ○6：耐腐蚀结构零件：聚四氟乙烯（P I F E)、氯化聚醚、聚氯乙烯、聚丙烯、酚醛塑料。
常用的热固性塑料品种 常用的热固性塑料品种有酚醛树脂、脲醛树脂、三聚氰胺树脂、不饱和聚酯树脂、环氧树脂、有机硅树脂、聚氨酯等. 1.酚醛树脂（PF） 酚醛树脂是历史上最长的塑料品种之一，俗称胶木或电木，外观呈黄褐色或黑色，是热固性塑料的典型代表。酚醛树脂成型时常使用各种填充材料，根据所用填充材料的不同，成品性能也有所不同，酚醛树脂作为成型材料，主要用在需要耐热性的领域，但也作为粘接剂用于胶合板、砂轮和刹车片。 2.脲醛树脂（UF） 脲醛树脂是可用作模压料、粘接剂等的无色塑料，由尿素和甲醛制备。脲醛树脂模压料填加有纤维素。而且硬度、机械强度优良。另一方面，有发脆、具有吸水性、尺寸稳定性不良的缺点，甚至静置也往往产生裂纹。脲醛树脂可制造餐具、瓶盖等日用品和机械零部件，还可做粘接剂。 3.三聚氰胺－甲醛树脂（MF） 三聚氰胺－甲醛树脂又称蜜胺、密胺密、美耐皿。这种塑料弥补了脲醛树脂不耐水的缺点，但价格比脲醛树脂高。 由于三聚氰胺－甲醛树脂与脲醛树脂一样无色透明，成型色彩鲜艳，又由于具有耐热性、表面硬度大、机械特性、电学性能良好、耐水性、耐溶剂性和耐化学药剂性优越，所以可用于餐具、各种日用品（包括家具）、工业用品的领域。 4.不饱和聚酯树脂（UF） 不饱和聚酯树脂是具有不同粘度的淡黄或琥珀色的透明液体。因为不饱和聚酯树脂强度不高，故常加入玻璃纤维等增强材料使用，产品俗称玻璃钢。不饱和聚酯树脂固化前呈液体状，而且不加压也可成型，甚至可在常温下固化，因而可用各种加工方法加工成制品。5.环氧树脂（EP） 环氧树脂是用固化剂固化的热固性塑料。它的粘接性极好，电学性质优良，机械性质也良好。环氧树脂的主要用途是作金属防蚀涂料和粘接剂，常用于印刷线路板和电子元件的封铸。 6.有机硅树脂（SI） 与前述的各树脂不同，主要成分不是碳，而是硅，因此价格高。但是有机硅树脂耐热180℃，经特殊处理可耐500℃，耐寒性良好，物理性质不随温度变化，是一种耐化学药品性、耐水性和耐候性优良的热固性塑料， 它的耐热制品是生产电子工业元器件的材料。 7.聚氨酯 聚氨酯品种很多，可制成从轻质热塑性弹性体至硬质泡沫塑料。聚氨酯软质泡沫塑料的密度为0.015 ～0.15克/厘米3，软质泡沫塑料成型为块状，便于切割作家具和包装材料。硬质泡沫塑料可制成各种型式，
