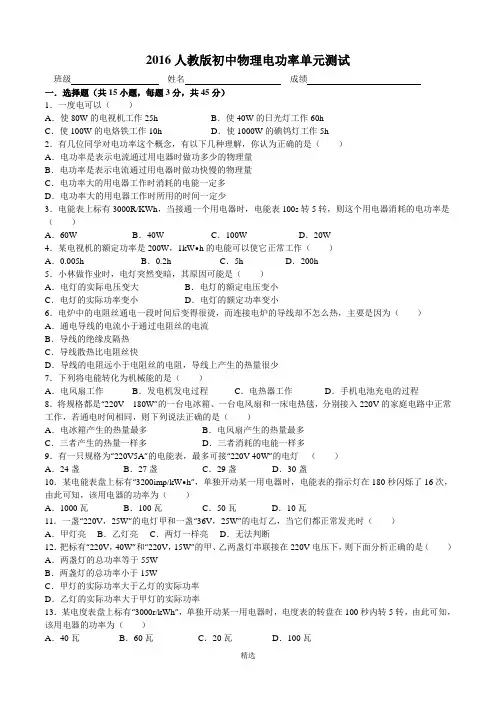

2016人教版初中物理电功率单元测试
班级姓名成绩
一．选择题（共15小题，每题3分，共45分）
1．一度电可以（）
A．使80W的电视机工作25h B．使40W的日光灯工作60h
C．使100W的电烙铁工作10h D．使1000W的碘钨灯工作5h
2．有几位同学对电功率这个概念，有以下几种理解，你认为正确的是（）
A．电功率是表示电流通过用电器时做功多少的物理量
B．电功率是表示电流通过用电器时做功快慢的物理量
C．电功率大的用电器工作时消耗的电能一定多
D．电功率大的用电器工作时所用的时间一定少
3．电能表上标有3000R/KWh，当接通一个用电器时，电能表100s转5转，则这个用电器消耗的电功率是（）
A．60W B．40W C．100W D．20W
4．某电视机的额定功率是200W，1kW?h的电能可以使它正常工作（）
A．0.005h B．0.2h C．5h D．200h
5．小林做作业时，电灯突然变暗，其原因可能是（）
A．电灯的实际电压变大B．电灯的额定电压变小
C．电灯的实际功率变小D．电灯的额定功率变小
6．电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）
A．通电导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
7．下列将电能转化为机械能的是（）
A．电风扇工作B．发电机发电过程C．电热器工作D．手机电池充电的过程
8．将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入220V的家庭电路中正常工作，若通电时间相同，则下列说法正确的是（）
A．电冰箱产生的热量最多B．电风扇产生的热量最多
C．三者产生的热量一样多D．三者消耗的电能一样多
9．有一只规格为“220V5A”的电能表，最多可接“220V 40W”的电灯（）
A．24盏B．27盏C．29盏D．30盏
10．某电能表盘上标有“3200imp/kW?h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（）
A．1000瓦B．100瓦C．50瓦D．10瓦
11．一盏“220V，25W”的电灯甲和一盏“36V，25W”的电灯乙，当它们都正常发光时（）
A．甲灯亮B．乙灯亮C．两灯一样亮D．无法判断
12．把标有“220V，40W”和“220V，15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是（）A．两盏灯的总功率等于55W
B．两盏灯的总功率小于15W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际功率大于甲灯的实际功率
13．某电度表盘上标有“3000r/kWh”，单独开动某一用电器时，电度表的转盘在100秒内转5转，由此可知，该用电器的功率为（）
A．40瓦B．60瓦C．20瓦D．100瓦
14．额定电压相同的两只灯泡，其额定功率之比为2：3，则两灯的电阻之比为（）
A．2：3 B．3：2 C．4：9 D．9：4
15．如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）
A．仅闭合S1、S3，L1不亮，L2亮
B．仅闭合S2、S3，电流表读数为0.6安
C．仅闭合S1、S2，电路总电阻为15欧
D．仅闭合S3，电路消耗的总功率为10.8瓦
二．填空题（共9小题，每空1分，共26分）
16．家庭中测量所用电能多少的仪器是表，当标有“220V 11W”字样的节能灯正常工作时，两端的电压为伏，通过的电流为安．
17．家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的较大，导致能转化为内能较多．
18．MP3随身听以其独特的魅力成为年轻人的时尚，若MP3正常工作时的功率为0.01W，则连续播放100s，消耗的电能为J；它允许使用充电电池，则在电池充电过程中是将能转化为能．19．在一只灯泡上标有“2.4V，0.3A”的字样，它表示灯泡在正常工作时的电压是，通过灯丝的电流强度是．如果用电压是3伏的电池组供电，为使灯泡正常工作应给灯泡联一个阻值是欧姆的电阻．
20．一个白炽灯泡标有“PZ220﹣100”字样，“220”表示这盏灯的，“100“表示这盏灯的，它正常工作1h消耗的电能是．
21．小明家安装了新的感应式电能表，一个月后此表的面板如右图所示，这个月他家用电
kW?h，电能表的转盘转过了圈，小明家最多能接入总功率为W的用
电器
22．家用电水杯利用了电流的效应．某型号电水杯铭牌标有“220V 400W”字样，它正
常工作时，发热元件的阻值为Ω．正常工作5分钟，电水杯消耗的电能为J．
23．小明手中有一只白炽灯泡，上面标有“220V 100W”字样，说明这只灯泡正常发光时的电阻
大小为Ω；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为W．
24．电阻R1、R2串联在电路中，已知R1：R2=3：2，则通过两电阻的电流之比I1：I2=，
电阻两端的电压之比U1：U2=，两电阻消耗的电功率之比P1：P2=．
三．实验探究题（共2小题，每空1分，共14分）
25．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）．
（l）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用．
A．“l0Ω0.5A”的滑动变阻器B．“200 0.5A”的滑动变阻器
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是．
（3）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向端移动（选填：“A”或“B”）．
（4）通过小灯泡的电流随它两端电压变化的关系如图丙所示．分析图象可知：
①该小灯泡正常发光时的电阻是Ω；额定功率为W．
②小灯泡灯丝的电阻是变化的，主要是受变化的影响．
26．在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．他们所设计的实验电路如图所示．
（1）在连接电路时，开关应处于状态，电流表的量程应选0～A．
（2）请你用笔画线代替导线，按照电路图将实物电路补充完整．（导线不能交叉）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于（选填“A”或“B”）端．
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为V，若他想测量小灯泡的额定功率，应将图甲中滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V （5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W．
四．计算题（共2小题，共15分）
27．如图是小明家新买额电热水壶，它的额定电压是220V，额定功率是2000W，小明在壶中装入1.5kg初温为20℃的水，电热水壶正常工作6min将这壶水烧开（1标准大气压下）．求：
2分（1）水吸收的热量是多少？
2分（2）烧开这壶水消耗电能多少kwh？
2分（3）电热水壶烧开这壶水的效率是多少？
2分（4）烧开这壶水消耗的电能相当于完全燃烧多少m3的煤气？（q煤气=4.0×107J/m3）
28．小明是个很善于把物理知识应用于实际的同学．最近小明家中更换了电热水器，他仔细现察了热水器铭牌．如图所示．
额定电压220V
型号FCD﹣
JTHQB50﹣Ⅲ
容积50L 额定频率50Hz
温度设定范围35℃﹣75℃额定功率2000W
2分（1）该电热水器正常工作时，电热丝的电阻多大．
2分（2）热水器装满水，要使水温从20℃升高到70℃，需要吸收多少热量？
3分（3）若正常工作时电热丝产生的热量有84%被水吸收，需要加热多长时间．[c水=4.2×103J/（kg．℃），ρ水=1．O×l03kg/m3]．
2016人教版初中物理电功率单元测试
参考答案与试题解析
一．选择题（共15小题）
1．（2016?苏州校级一模）一度电可以（）
A．使80W的电视机工作25h B．使40W的日光灯工作60h
C．使100W的电烙铁工作10h D．使1000W的碘钨灯工作5h
【解答】解：A、80W的电视机工作25h消耗的电能：0.08kW×25h=2kW?h，故A错误；
B、40W的日光灯工作60h消耗的电能：0.040kW×60h=2.4kW?h，故B错误；
C、100W的电烙铁工作10h消耗的电能：0.100kW×10h=1kW?h，故C正确；
D、1000W的碘钨灯工作5h消耗的电能：1kW×5h=5kW?h，故D错误．
故选C．
2．（2016?铁岭模拟）有几位同学对电功率这个概念，有以下几种理解，你认为正确的是（）
A．电功率是表示电流通过用电器时做功多少的物理量
B．电功率是表示电流通过用电器时做功快慢的物理量
C．电功率大的用电器工作时消耗的电能一定多
D．电功率大的用电器工作时所用的时间一定少
【解答】解：电功率是指电流在单位时间内做的功的多少，是表示电流做功快慢的物理量，故A错误，B 正确；
由于电功率是由功和时间共同决定的，故C、D错误．
故选B．
3．（2016?威宁县校级三模）电能表上标有3000R/KWh，当接通一个用电器时，电能表100s转5转，则这个用电器消耗的电功率是（）
A．60W B．40W C．100W D．20W
【解答】解：消耗的电能为W=kw?h×5=kw?h；
这个用电器消耗的电功率为P===0.06kw=60W．
故选A．
4．（2015?青岛）某电视机的额定功率是200W，1kW?h的电能可以使它正常工作（）
A．0.005h B．0.2h C．5h D．200h
【解答】解：额定功率P=200W=0.2kW，电能W=1kW?h，
由P=得，
电视机正常工作的时间t===5h．
故选：C．
5．（2015?梅州）小林做作业时，电灯突然变暗，其原因可能是（）
A．电灯的实际电压变大B．电灯的额定电压变小
C．电灯的实际功率变小D．电灯的额定功率变小
【解答】解：
A、根据P=，若电灯实际电压变大，实际功率也会变大，灯会变亮，故A错误；
BD、用电器的额定电压是指其正常工作时的电压，额定功率是在额定电压下工作时的功率．用电器的额定电压和额定功率只有一个，不会改变．故BD错误；
C、灯泡的亮度取决于灯泡的实际功率，若实际功率变小；会导致电灯将会变暗．故C正确．
故选C．
6．（2015?宿迁）电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（）
A．通电导线的电流小于通过电阻丝的电流
B．导线的绝缘皮隔热
C．导线散热比电阻丝快
D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
【解答】解：
电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；
因为Q=I2Rt，R电炉丝＞R导线，
所以产生的热量：Q电炉丝＞Q导线，
即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故D正确，B、C错．故选D．
7．（2015?新宁县校级模拟）下列将电能转化为机械能的是（）
A．电风扇工作B．发电机发电过程
C．电热器工作D．手机电池充电的过程
【解答】解：A、电风扇工作是将电能转化为机械能的过程；
B、发电机是将机械能转化为电能的过程；
C、电热器是将电能转化为内能的过程；
D、手机电池充电的过程是将电能转化为化学能的过程．
故选A．
8．（2015?丹阳市一模）将规格都是“220V 180W”的一台电冰箱、一台电风扇和一床电热毯，分别接入220V 的家庭电路中正常工作，若通电时间相同，则下列说法正确的是（）
A．电冰箱产生的热量最多 B．电风扇产生的热量最多
C．三者产生的热量一样多 D．三者消耗的电能一样多
【解答】解：∵接在家庭电路中，U=220V，
∴三种用电器的实际功率：
P实=P额=180W；
又∵W=Pt，用电器工作时间t相等，
∴三种用电器消耗的电能相同，故D正确；
∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量，
∴产生热量最多的是电热毯，故ABC不正确．
故选D．
9．（2015?肥城市三模）有一只规格为“220V5A”的电能表，最多可接“220V 40W”的电灯（）
A．24盏B．27盏C．29盏D．30盏
【解答】解：
P总=UI=220V×5A=1100W；
电灯盏数为：n===27.5
据题意可知，电灯应为27盏．
故选B．
10．（2015?安庆模拟）某电能表盘上标有“3200imp/kW?h”，单独开动某一用电器时，电能表的指示灯在180秒闪烁了16次，由此可知，该用电器的功率为（）
A．1000瓦B．100瓦C．50瓦D．10瓦
【解答】解：因为“3200imp/（kW?h）”表示每消耗1kW?h的电能，指示灯闪烁3200次；
所以闪烁16次，消耗电能：W=kW?h=0.005kW?h；
该用电器的电功率：
P===0.1kW=100W．
故选B．
11．（2015?梅州校级模拟）一盏“220V，25W”的电灯甲和一盏“36V，25W”的电灯乙，当它们都正常发光时（）
A．甲灯亮B．乙灯亮C．两灯一样亮D．无法判断
【解答】解：由题意知，甲与乙的额定功率都是25W，灯泡正常发光时的功率等于额定功率，
所以两灯泡的实际功率相同，灯泡亮度相同；
故选C．
12．（2015秋?灯塔市期末）把标有“220V，40W”和“220V，15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是（）
A．两盏灯的总功率等于55W
B．两盏灯的总功率小于15W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际功率大于甲灯的实际功率
【解答】解：两灯功率不是额定功率，所以总功率不是两灯额定功率之和，故A错；
“220V，40W”的甲灯电阻；
“220V，15W”的乙灯电阻=3226.7Ω；
因为串联电流相等，甲灯电阻小，根据公式P=I2R可知，甲灯的实际功率小；故C错误，D正确；
电路总功率P==≈11W＜15W；故B正确．
故选B、D．
13．（2015秋?浦城县期末）某电度表盘上标有“3000r/kWh”，单独开动某一用电器时，电度表的转盘在100秒内转5转，由此可知，该用电器的功率为（）
A．40瓦B．60瓦C．20瓦D．100瓦
【解答】解：转5转消耗的电能W=5=kw?h，
该电器消耗的实际功率P===0.06kw=60W．
故选B．
14．（2015秋?大石桥市校级月考）额定电压相同的两只灯泡，其额定功率之比为2：3，则两灯的电阻之比为（）
A．2：3 B．3：2 C．4：9 D．9：4
【解答】解：．
故选B．
15．（2014?衢州）如图所示电路，电源电压恒为6伏，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（）
A．仅闭合S1、S3，L1不亮，L2亮
B．仅闭合S2、S3，电流表读数为0.6安
C．仅闭合S1、S2，电路总电阻为15欧
D．仅闭合S3，电路消耗的总功率为10.8瓦
【解答】解：（1）仅闭合S1、S3时，灯泡L2被短路，电路为L1的简单电路，所以只有灯泡L1亮，L2不亮，故A不正确；
（2）仅闭合S2、S3时，电路为L2的简单电路，电流表测电路中的电流，
因L2两端的电压和额定电压相等，
所以，由P=UI可得，电流表的示数：
I2===0.6A，故B正确；
（3）仅闭合S1、S2时，两灯泡并联，
由P=可得，两灯泡的电阻：
R1===5Ω，R2===10Ω，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R===Ω，故C不正确；
（4）仅闭合S3时，两灯泡串联，
因串联电路中总电阻等于各分电阻之和，
所以，电路消耗的总功率：
P===2.4W，故D不正确．
故选B．
二．填空题（共9小题）
16．（2015?上海）家庭中测量所用电能多少的仪器是电能表，当标有“220V 11W”字样的节能灯正常工作时，两端的电压为220伏，通过的电流为0.05安．
【解答】解：家庭中测量所用电能多少的仪器是电能表；
由灯泡的铭牌可知，灯泡的额定电压电压为220V，额定功率为11W，
由P=UI可得，正常工作时的电流：
I===0.05A．
故答案为：电能；220；0.05．
17．（2015?冷水江市校级模拟）家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的电阻较大，导致电能转化为内能较多．
【解答】解：在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，
∵导线连接处与导线串联在电路中，
∴通过的电流相等、通电时间相等，
∵Q=I2Rt，
∴连接处产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾．
故答案为：电阻；电．
18．（2015?芗城区校级模拟）MP3随身听以其独特的魅力成为年轻人的时尚，若MP3正常工作时的功率为0.01W，则连续播放100s，消耗的电能为1J；它允许使用充电电池，则在电池充电过程中是将电能转化为化学能．
【解答】解：（1）MP3正常工作时，100s消耗的电能：
W=Pt=0.01W×100s=1J；
（2）在电池充电的过程中，是将电能转化为化学能储存在电池内．
故答案为：1；电；化学．
19．（2013秋?江津区期中）在一只灯泡上标有“2.4V，0.3A”的字样，它表示灯泡在正常工作时的电压是2.4V，通过灯丝的电流强度是0.3A．如果用电压是3伏的电池组供电，为使灯泡正常工作应给灯泡串联一个阻值是2欧姆的电阻．
【解答】解：由灯泡铭牌“2.4V，0.3A”可知，灯泡正常工作时的电压，即额定电压是2.4V，
此时通过灯泡的电流，即额定电流是0.3A；电源电压3V大于灯泡额定电压，
为使灯泡正常发光，应给灯泡串联一个分压电阻，灯泡正常发光时，
串联电阻两端电压U R=U﹣U L=3V﹣2.4V=0.6V，
∵I=，∴串联电阻阻值R===2Ω；
故答案为：2.4V；0.3A；串；2．
20．（2012春?宣威市校级期中）一个白炽灯泡标有“PZ220﹣100”字样，“220”表示这盏灯的额定电压为220V，“100“表示这盏灯的额定功率为100W，它正常工作1h消耗的电能是 3.6×105J．
【解答】解：由电灯泡的铭牌“PZ220﹣100”可知：
“220”表示该灯泡的额定电压为220V，
“100”表示该灯泡的额定功率为100W；
t=1h=3600s，
则它正常工作1h消耗的电能是：
W=Pt=100W×3600s=3.6×105J．
故答案为：额定电压为220V，额定功率为100W，3.6×105J．
21．（2010?南通）小明家安装了新的感应式电能表，一个月后此表的面板如图所示，这个月他家用电125.0 kW?h，电能表的转盘转过了 2.5×105圈，小明家最多能接入总功率为4400W的用电器．
【解答】解：（1）本月消耗电能W=W1﹣W2=125.0kW?h﹣0kW?h=125.0kW?h
（2）每消耗1kW?h的电能，电能表的转盘转2000r，
耗电125kW?h转盘转的圈数：n=2000r/kW?h×125.0kW?h=2.5×105r
（3）额定电压是220V，额定电流是20A，额定功率是：P=UI=220V×20A=4400W
故答案为：125.0；2.5×105；4400．
22．（2015?镇江）家用电水杯利用了电流的热效应．某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为121Ω．正常工作5分钟，电水杯消耗的电能为 1.2×105J．
【解答】解：家用电水杯利用了电流的热效应；
由P=可知，发热元件电阻：
R===121Ω，
t=5min=300s消耗的电能：
W=Pt=400W×300s=1.2×105J；
故答案为：热；121；1.2×105．
23．（2015?南岗区一模）小明手中有一只白炽灯泡，上面标有“220V 100W”字样，说明这只灯泡正常发光时的电阻大小为484Ω；当通过它的电流大小为0.2A时，它消耗的实际电功率大小为19.36W．
【解答】解：灯泡上面标有“220V 100W”字样，所以，R===484Ω．
当电流是0.2A时，电阻不变，所以实际功率为：P实=I实2R=（0.2A）2×484Ω=19.36W．
故答案为：484、19.36．
24．（2015?新泰市校级模拟）电阻R1、R2串联在电路中，已知R1：R2=3：2，则通过两电阻的电流之比I1：I2=1：1，电阻两端的电压之比U1：U2=3：2，两电阻消耗的电功率之比P1：P2=3：2．
【解答】解：串联电路电流I处处相等，两电阻串联，
则通过它们的电流之比I1：I2=1：1；
∵I=，∴U=IR，
电阻两端电压之比：==×=，
功率之比===；
故答案为：1：1；3：2；3：2．
三．实验探究题（共2小题）
25．（2016?夏津县二模）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）．
（l）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用B．
A．“l0Ω0.5A”的滑动变阻器B．“200 0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整．
（3）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是灯泡断路．
（4）排除故障后，闭合开关，移动滑片，发现电压表的示数如图乙所示，其读数是 2.2V V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向B端移动（选填：“A”或“B”）．
（5）通过小灯泡的电流随它两端电压变化的关系如图丙所示．分析图象可知：
①该小灯泡正常发光时的电阻是12.5Ω；额定功率为0.5W．
②小灯泡灯丝的电阻是变化的，主要是受温度变化的影响．
【解答】解：
（1）电源电压U=6V，灯泡正常工作时，灯泡额定电压：U灯=2.5V，滑动变阻器两端电压：U滑=6V﹣2.5V=3.5V，灯泡电阻约R灯=12Ω，电路电电流为I==≈0.21A此时滑动变阻器连入阻值R滑==≈
16.7Ω，所以应选200Ω 0.5A的滑动变阻器．
（2）题目中电路已经全部接好；
（3）闭合开关，发现小灯泡不亮，电流表无示数，但电压表有示数，说明在电压表两接线柱之间的电路是断路，所以出现故障的原因是小灯泡断路．
（4）由图乙，电压表使用0﹣3V量程，分度值0.1V，示数为2.2V，要测量小灯泡的额定功率，需增大灯泡电压，根据串联电路的分压原理，应减小滑动变阻器连入阻值，即向B端移动．
（5）①当电压表示数为2.5V时，灯泡正常发光，由丙图象此时灯泡的电流为0.2A，
所以灯泡的电阻为：R===12.5Ω．
灯泡的额定功率：P=UI=2.5V×0.2A=0.5W．
②由图象可知，灯泡的电流与电压不成正比，即灯泡电阻是变化的，原因是灯丝电阻受温度的影响．
故答案为：（1）B；（2）题目中电路已经全部接好；（3）灯泡断路．（4）2.2；B．（5）①12.5；0.5．②温度．
26．（2016?鄂城区校级模拟）在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．他们所设计的实验电路如图所示．
（1）在连接电路时，开关应处于断开状态，电流表的量程应选0～0.6A．
（2）请你用笔画线代替导线，按照电路图将实物电路补充完整．（导线不能交叉）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于B（选填“A”或“B”）端．
（4）小刚同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为2V，若他想测量小灯泡的额定功率，应将图甲中滑片P向A（选填“A”或“B”）端移动，使电压表的示数为2.5V
（5）小丽同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是0.5W．
【解答】解：（1）为保护电路，连接电路时，开关应断开；灯正常工作时的电流大小约为I==0.25A，
所以电流表量程选0﹣0.6A；
（2）灯的额定电压为2.5V，电压表选用小量程，变阻器接线柱按一上一下的原则与灯串联接入电路中，如下图所示：
（3）为保护电路，闭合开关前，变阻器连入电路中的电阻应最大，即图甲中滑动变阻器的滑片P应位于B 端；
（4）图乙中电压表小量程分度值为0.1V，示数为2V小于灯的额定电压，要使灯正常正常工作，应增大灯的电压而减小变阻器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，滑片P向A端移动，直到电压表示数为2.5V；
（5）由图丙知，灯在额定电压2.5V时对应的电流大小为0.2A，则灯的额定功率，
P额=U额I额=2.5V×0.2A=0.5W．
故答案为：（1）断开；0.6；
（2）如上图所示；
（3）B；
（4）2；A；
（5）0.5．
四．计算题（共2小题）
27．（2016?盘锦）如图是小明家新买额电热水壶，它的额定电压是220V，额定功率是2000W，小明在壶中装入1.5kg初温为20℃的水，电热水壶正常工作6min将这壶水烧开（1标准大气压下）．求：
（1）水吸收的热量是多少？
（2）电热水壶烧开这壶水的效率是多少？
（3）烧开这壶水消耗的电能相当于完全燃烧多少m3的煤气？
（q煤气=4.0×107J/m3）
【解答】解：
（1）由于是在1标准大气压下将水烧开，则可知水的末温t=100℃，
所以水吸收的热量：
Q吸=c水m水（t﹣t0）=4.2×103J/（kg?℃）×1.5kg×（100℃﹣20℃）=5.04×105J；
（2）根据P=可得，加热过程中消耗的电能：
W=Pt=2000W×6×60s=7.2×105J，
电热水壶烧开这壶水的效率：
η=×100%=×100%=70%；
（3）由题意可知：Q放=W=7.2×105J，
由Q放=Vq可得：
V===0.018m3．
答：（1）水吸收的热量是5.04×105J；
（2）电热水壶烧开这壶水的效率是70%；
（3）烧开这壶水消耗的电能相当于完全燃烧0.018m3的煤气．
28．（2016?山西模拟）小明是个很善于把物理知识应用于实际的同学．最近小明家中更换了电热水器，他仔细现察了热水器铭牌．如图所示．
额定电压220V
型号FCD﹣
JTHQB50﹣Ⅲ
容积50L 额定频率50Hz
温度设定范围35℃﹣75℃额定功率2000W
（1）该电热水器正常工作时，电热丝的电阻多大．
（2）热水器装满水，正常工作时电热丝产生的热量有84%被水吸收，要使水温从20℃升高到70℃，需要加热多长时间．[c水=4.2×103J/（kg．℃），ρ水=1．O×l03kg/m3]．
【解答】解：（1）由P=得：热水器正常工作的电阻R===24.2Ω；
（2）由表格数据可知：热水器装满水时水的体积V=50L=0.05m3，
由ρ=可得，水的质量：
m=ρV=1.0×103kg/m3×0.05m3=50kg，
水吸收的热量：
Q吸=cm（t﹣t0）=4.2×103J/（kg?℃）×50kg×（70℃﹣20℃）=1.05×107J；
由η=可知：需要消耗的电能为：
W===1.25×107J，
由P=可得，需要的加热时间：
t===6250s．
答：（1）该电热水器正常工作时，电热丝的电阻为24.2Ω．
（2）热水器装满水，正常工作时需要加热6250s．
（物理）九年级物理电功率检测试卷（含答案） 一、选择题 1．小明家上次査看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是（） A. 他家在这段时间内消耗的电能为903kw·h B. 电能表是测量电功率的仪表 C. 若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转 D. 这个电能表的额定功率为2200W 【答案】 C 【解析】【解答】A.根据电能表窗口示数差计算消耗的电能为8633.5kw.h-8543.2kw.h=90.3kw.h，A不符合题意； B.电能表是测量电功的仪表，B不符合题意； C.电热水器消耗的电能为，电能表实际转数为 ， C符合题意； D.电能表的最大电功率为， D不符合题意。 故答案为：C. 【分析】电能表是测量电功的仪表，利用电功率和时间可以计算消耗的电能，根据电压和电流可以计算电功率。 2．如图所示电路，电源电压为3V，灯标有“6V6W”，灯标有“3V3W”，下列有关说法正确的是（） A. 断开，接可以正常发光 B. 断开，接实际功率为3W C. 断开，接更亮 D. 闭合，接更亮 【答案】D 【解析】【解答】两灯的电阻分别为：，
。 A. 断开，接单独接入电路工作，电耗为3V，灯的额定电压为6V，所以不能正常工作，A不符合题意； B. 断开，接两灯串联，电路总电阻大于任一个灯的电阻，而L2灯在3V电压时为3W，所以串联总功率小于3W，，所以L2的实际功率不可能为3W，B不符合题意； C. 断开，接两灯串联时，电流相等，根据，电阻大的功率大，所以L1的功率大，更亮一些，C不符合题意； D. 闭合，接此时两灯并联在3V电源上，根据知，电压相等时，电阻越小，功率越大，所以L2的功率大，更亮，D符合题意。 故答案为：D。 【分析】当U > U0时，则P > P0；灯很亮，易烧坏. 当U < U0时，则P < P0；灯很暗， 当U = U0时，则P = P0；正常发光. 3．如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（） A. 电源电压为7V B. R1的阻值为20Ω C. 电路消耗的最小功率为1.2W D. 滑片P在b端时，10秒内R1产生的热量为12J 【答案】 C 【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）由“闭合开关后，滑动变阻器的滑片P由B端移到某点C的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，”可知，R2两端电压为4V，ac两端电压Uac=3V， 当滑动变阻器的滑片P在b端时，电流I=0.2A，当滑片P由b端移到某点c时，电流 I=0.3A，设电源电压为U，则，解得R1=10Ω，U=6V，AB不符合题意；（2）滑动变阻器滑片P在b端时，R1与R2串联，由P=UI可得，电路消耗的最小功率P=UI=6V×0.2A=1.2W，C符合题意；（3）滑片P在b端时，根据串联电路的电压特点可得，R1两端电压U1=U-U2=6V-4V=2V，10秒内R1产生的热量Q=W=U1It=2V×0.2A×10S=4J，D不符合题意。
新人教版九年级物理电 功率知识点全面总结 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
18 电功率 第1节电能 电功 一、电能 1、我们使用的电能是有其他形式的能转化而来的，电源是提供电能的装置。 2、用电器时消耗电能的装置，用电器消耗电能的过程，就是把电能转化为其他形式的能的过程，消耗了多少电能就得到了多少其他形式的能。 3、电能的单位 （1）国际单位：焦耳，简称焦，用符号J 表示。 （2）常用单位：千瓦时，用符号kW ·h 表示，俗称度。 （3）换算关系：1kW ·h=1×103W ×3600s=×106J 。 二、电能的计量 1、电能的计量工具——电能表，也叫电度表，是计量用电器在一段时间内消耗电能多少的仪表。 2、电能表的读数 电能表计数器上显示着数字，计数器前后两次示数之差就是这段时间内用电的度数（消耗电能的多少），单位是kW ·h （度）。注意电能表计数器中最后一位数字是小数（十分位）。 3、电能表上所标参数的含义 （1）“220V ”——这个电能表应该在220V 的电路中使用。 （2）“10（20）A ”——这个电能表的标定电流为10A ，额定最大电流为20A 。电能表工作时的电流不能超过额定最大电流。 （3）“50Hz ”——这个电能表在频率为50Hz 的交流电路中使用。 （4）“3000revs/（kW ·h ）”——接在这个电能表上的用电器，每消耗1kW ·h 的电能，电能表上的转盘转过3000转。 4、1kW ·h 的作用：洗衣机工作约；电脑工作约5h ；电车行驶；灌溉农田330m 2。 三、电功 1、电功概念 （1）定义：当电能转化为其他形式的能时，我们说电流做了功，简称电功。电功用“W ”表示。 （2）实质：电流做功的过程就是电能转化为其他形式能的过程。所以说用电器消耗了多少电能和电流做了多少功，两种说法是一样的。电流做了多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 2、电流做功多少的影响因素：跟电压的高低、电流的大小、通电时间的长短都有关。 3、电功的计算 （1）电功的公式：UIt W = （2）电功的变形公式：Rt I W t R U W 22 ==、（两推导公式只适用于纯电阻电 路）。 说明：纯电阻电路是指消耗的电能全部转化为内能的电路。如电熨斗、电水壶、电饭锅等。但含有电动机的电路（如电风扇）不是纯电阻电路，计算电功时只能用UIt W =。 4、串并联电驴中电功特点及分配关系
测量小灯泡的电功率 实验目的：测量小灯泡在额定电压下和高于、低于额定电压下的电功率。 实验器材：计算机、数据采集器、电压传感器、电流传感器、稳压电源或电池（1.5V4节）、滑动变阻器、电路板，导线等 提出问题： 用滑动变阻器进行控制，分别测量以下三种情况下小灯泡的实际功率 （1）使小灯泡在额定电压下发光，测出它的功率； （2）使小灯泡两端的电压为额定电压的1.2倍，观察它的亮度，测出它的功率； （3）使小灯泡两端的电压低于额定电压，观察它的亮度，测出它的功率。 设计实验： 实验电路图如图1，用串联滑动变阻器来控制加在小灯泡上的电压，从而控制小灯泡的功率。
图1 测量小灯泡的实际功率电路图 进行实验： 1．按电路图连接电路，把滑动变阻器置于电阻最大位置即b端，； 2．进入TriE ilab主页后，打开实验模板“测量小灯泡的功率”，先对电压传感器和电流传感器分别校零； 3．把电压传感器和电流传感器接入电路，电压传感器和电流传感器的红接线柱如图1所示，另一端为黑接线柱； 4．闭合开关S，点击“开始”，移动滑动变阻器滑动端，观察电压与电流的关系； 5．点击“结束”，采集数据完成； 6．在“公式编辑”中编辑物理量“功率”，符号为P，公式为U1*I1,在图象设置中添加功率与电压的关系图象（这一步也可在模板中完成）； 7．观察图象和数据，得出结论。 实验结果： 1.小灯泡1 用稳压电源做的实验 （1）数据表
（从数据表中选取三组数据） （2）图象 图2 小灯泡1的电压与电流关系图象
图3 小灯泡1的功率与电压关系图象用电池做的实验 （1）数据表 （从数据表中选取三组数据） （2）图象
中考物理专题辅导——电功、电功率 一 基础知识点： 对于电功、电功率的内容综合性强。通常在中考的“压轴题”中都要用到本专题的知识和解题方法。中考时主要考查以下知识点： （1）电功（W ） 表示电流做的功．电流做了多少功，就有多少电能转化为其他形式的能．（2）电功率（P ） 电功率是表示电流做功快慢的物理量。 单位时间内电流做的功，叫做电功率。 （3）额定功率和实际功率 额定电压：用电器正常工作．．．．时的电压值为额定电压；额定电压也是用电器上标着的电压． 例如 我国家庭电路的电压为220V ，家用电器的额定电压一般为220V 。 额定功率：用电器在额定电压．．．． 下的功率值为额定功率；也就是用电器上标着的电功率为额定电功率。 例如 家庭用普通照明的白炽灯泡在电功率15W ～60W 之间，电饭锅的电功率在350W ～1350W 之间，家用电冰箱在重100 W ～140 W 之间． 实际功率：当加在用电器两端的电压不等于额定电压时，用电器的功率为实际功率。 （4）焦耳定律 内容 电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。 应用 电炉子、电饭锅、电热毯等电热器是利用电流热效应工作的设备，它们的发热体是用熔点高、电阻率大的合金丝制成的。 表1 电学公式表 名称 公 式 单 位 电流、电压、电阻 I ＝ R U ，U ＝IR ，R ＝I U I ：A ，U ：V ，R ：Ω 电功率 P ＝UI ，P ＝t W P ：W ，其他：kW 1kW ＝10W 电功 W ＝UIt ，W ＝UQ ， W ＝Pt W ：J 其他：kW h 1kW h ＝3.6×106J 焦耳定律 （电流生热） Q ＝I 2 Rt Q ：J 在纯电阻电路中（电流通过导体时，电能全部转化为内能的电路），结 合欧母定律还可以推导出下列公式。 表2 推导公式 电功率 P ＝I 2 R ＝R U 2 电功 W ＝I 2 Rt ＝R U 2 t 焦耳定律 Q ＝UIt ＝R U 2 t
第十八章《电功率》单元测试题 学号：班级：姓名：______ 得分： 一、选择题（每小题3分，共30分） 1．下面几个用电器属于利用电流热效应工作的是（）。 A.电冰箱 B.洗衣机 C.电视机 D.电饭锅 2．下列单位中，哪个不是电功单位：（）。 A．焦耳 B．伏·安·秒C．伏·安D．千瓦·时 3.下列关于电功、电功率的一些说法中正确的是（）。 A．通过用电器的电流做功越多，则用电器功率就越大 B．用电器消耗的电功率越小，则电流做的功就越少 C．千瓦和千瓦时都是电功率的单位 D．对某一用电器而言，消耗的实际功率是由实际电压决定的 4．灯L1标有“8V 16W”的字样，灯L2标有“12V 36W”的字样，两灯串联后，接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（） A．8V B．12V C．16V D．20V 5．小刚利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kw·h，这个用电器可能是（） A.空调器 B.电脑 C.电视机 D.收音机 6．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压 表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（） A．12W B．4W C．8W D．2W 7. 标有“6V 3W”的甲灯和“12V 12W”的乙灯，并联接在6V的电源上（假设灯丝的电阻不变），下列说法正确的是（） A．甲、乙两灯消耗的电能之比是1∶4 B．甲、乙两灯的电阻之比是1∶2 C．通过甲、乙两灯的电流之比是1∶2 D．甲、乙两灯的实际电功率之比是1∶1 8.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（） A.甲的电阻值小于乙的电阻值 B.通过甲、乙两个电阻的电流之比是2:1 C.甲、乙两个电阻两端电压之比是2:1 D.甲、乙两个电阻的电功率之比是1:4 9. 旧白炽灯在工作时，容易在灯丝最细处熔断，这是因为与相同长度的灯丝较粗处相比， 灯丝最细处：（） A．功率最大 B．电流最大 C．电阻最小 D．电压最小 10．下图是伏安法测小灯泡电阻、功率的实验电路图。小灯泡正常工作时，两电表的示 数如图所示，则下列说法中不正确的是（） A．在连接电路时，应将开关断开，并将变阻器阻值调至最大值 B．小灯泡的额定功率为0.72W，此时的电阻为8欧 C．如果将滑片P向a端滑动，则电压表的示数将变大
中考专题 电功率的测量1 1.图中是测量额定电压为3.8V的小灯泡的电功率的实物电路图，小灯泡的电阻约为10Ω。 (1)请在右侧空白处画出与实物图对应的电路图。 (2)实物电路中连接不合理的是电压表量程选小了。开关闭合前，滑动变阻器滑片应置于 A (选填“A”或“B”)端，目 的是保护电路。 (3)调节滑动变阻器，分别读出电流表和电压表的示数，记录如下表： 小灯泡的额定功率为 1.52 W。小灯泡逐渐变亮的原因是实际功率逐渐变大(选填“变大”、“变小”或“不变”) 2.小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2、4、6、8、10和12伏六档，滑动变阻器有A、B两个(A标有“10Ω1A”字样、B标有“20Ω2A”字样)，待测小灯泡标有“2.5V”字样。小华选用电源的电压为6伏档，并选取一个变阻器进行实验。他正确连接电路且实验步骤正确，闭合电键时，发现小灯泡发光较亮，电压表、电流表的示数分别如图(a)、(b)所示。 (1)测定小灯泡的额定功率需要测量和记录的物理量是额定电压与电流，判定该小灯泡正常发光的方法是电压 表示数为额定电压2.5V 。 (2)小华在实验中，选用的变阻器是 A (选填“A”或“B”)。 (3)若要测出该小灯泡的额定功率，小华可采用的方法有： 方法一：更换滑动变阻器； 方法二：更换4V档电源。 3.现有两只小灯泡L1、L2，它们的额定电压分别为2.5 V和3.8 V。 (1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整) ①请用笔画线代替导线将实物电路图连接完整。 ②正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移到 A (填“A”或“B”)端。闭合开关后，移动滑片P，当 电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡L1的额定功率为0.8 W。 (2)小华利用图丙所示的电路测出了灯泡L2的额定功率。图中R为阻值已知的定值电阻，还缺两个开关和一只电表(电流表
初中电功电功率知识梳理 —————————— -------- 电热功率公式 --------- 电热的利用和危害 ---------- 家庭电路中电流过大的原因----------- --------------------- ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? < < > > = = = = = = ? ? ? ? ? ? ? ?? ? ? ? ? ? ? ? = ? ? = = = = ，用电器不能发挥正常 ， 当 ，用电器易被烧坏 ， 当 ，用电器正常工作 ， 当 实际功率与额定功率 、 单位： 公式： 做功的多少 定义：单位时间内电流 功的快慢 物理意义：表示电流做 ） 电功率（ 测量仪表：电能表 或 单位： 公式： 形式能的过程 实质：电能转化为其它 定义：电流所做的功 发光、发声等现象 动、发热、 种用电器使之产生的转 表现形式：电流通过各 ） 电功（ 额 实 额 实 额 实 额 实 额 实 额 实 P P U U P P U U P P U U kW W R U R I UI t W P P J h kW h kW J t R U Rt I Pt UIt W W 2 2 6 2 2 ) 10 6.3 1( 几个问题： 将一个标有“220V，40W”的灯泡接入220V的电路中，灯泡为什么会发光？ 将它分别接在220V与110V的电路中，哪种情况下灯比较亮？为什么？ 若把“220V、100W”与“110V，100W”的两灯泡分别接在110V的电器中，哪个灯亮？
物理九年级下册 电功率综合测试卷（word 含答案） 一、初三物理 电功率 易错压轴题（难） 1．=1.5V 0.3A=0.45W P U I =?额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有： A ．电源（电压为4.5V ）， B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω） C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω） D ．电压表V 1（量程为3V ，内阻为3kΩ） E ．电压表V 2（量程为15V ，内阻为1kΩ） F ．滑动变阻器R （阻值0﹣10Ω） G ．定值电阻R 0=800Ω H ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ） I ．开关S 一个，导线若干 实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。则 （1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。 （2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。_______ （4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。 【答案】 B D b 小灯泡L 断路
【解析】 【详解】 （1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W， 由P=UI得，小灯泡的额定电流大约为： ， 因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一， 所以，根据实验要求，电流表应选B。 因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程 但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。 （2）为了测量小灯泡的额定功率，应使其两端的电压为3.8V，由于电压表（量程为3V，内阻为3kΩ），因此可将电压表与R0串联后在并联在小灯泡L的两端，电流表接在干路上（即电流表外接法）， 当灯泡L正常发光时，其两端的电压为U L=3.8V， 根据串、并联电路电压规律可知，电压表和R0所在支路电压： 串联电路电流相等，所以电压的比等于电阻的比，即电压表V1与定值电阻R0两端的电压之比： 联合以上两式可解得：，； 所以实验电路图如下： （3）根据实验电路图，按电流的流经顺序将其连接起来，如下图所示： （4）根据保护电路的原则，在闭合开关前，应使电路中的电流最小，即滑动变阻器接入电路的阻值最大，由实验电路可知，滑动变阻器的滑片应滑到b端。 开关试触时，发现灯泡不亮，电流表无示数，说明电路存在断路性故障，电压表有示数，说明电压表两接线柱到电源两极是连通的，则故障应为与电压表并联的部分断路，即小灯泡L断路。 【点睛】
201８人教版初中物理《 电功率》单元测试题及答案解析 一、填空题(每空1分,共 ２4分) 1.我国照明电路的电压为 伏，家用电器之间是的 ( 选填 “并联”或“串联”),家庭消耗的电能是用 表来测量的。 2.甲、乙两个灯泡分别标有“2２0V ，4０W ”、“２２０Ｖ，６0W ”字样,并联在２20V 电源上，通过灯丝电流强度大的是_＿_＿＿_＿__灯泡，灯丝电阻较大的是_______＿灯泡．如 果两灯泡钨丝长短一样,则钨丝较粗的是＿_____＿__＿＿_，使用相同时间,甲、乙两灯消耗 的电能之比是______＿____＿. 3．据报道:近?来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深 刻．当线路连接处接触不良时，该处的电阻将＿______＿，在该处就会产生局部过热，接触 处的电阻又将随着温度的升高而_______＿，从而形成电热的逐步积累,以致引发火灾.(以上 两处均选填“增大”、“减小”或“不变”) ４.由于电动机具有结构简单，操作方便、效率高、无污染等优点,因此许多家电中都 有电动机,例如_____＿＿__，电动机工作时主要将电能转化为_____能。 5.养鸡场有一台电热孵卵器，其电阻为110Ω,在额定电压下工作， 通过孵卵器的电流是２A ,那么该孵卵器1０s 产生的热量为__＿___Ｊ 6.某导体两端的电压由3Ｖ增大为6V ，导体中的电流增大了0.６A, 则该导体的电阻 ＿_＿_＿＿＿Ω，导体的电功率增大了_______＿_＿___ Ｗ 7．小红家买了一台电烤箱,有高、中、低三个档位的发热功率。图 8-9是其内部简化电路图，开关S １可分别与触点a 、b 接触。已知:Ｒl =６0.5Ω，R 2=121Ω,电源电压保持不变。当开关S 1置于ｂ端, Ｓ2断开时， 电烤箱处于 档位;电烤箱在中档位工作时,消耗的电功率是 W;电烤箱在高档位 工作时，对食物加热５min ，消耗的电能是 J 。 8.小明利用标有 “6V ６W ”的灯泡L 1和“6Ｖ 3Ｗ”的灯泡Ｌ２进行实验。 （1）当L 1正常发光时,电流表A 1的示数为 Ａ。 （２)如图８-10甲所示：O Ａ和O Ｂ分别为通过灯泡Ｌ1和Ｌ2中的电流随两端电压变化 关系的曲线。现将两灯连入图乙所示电路,要使其中一个灯泡正常发光,电路中电流表的示数 为 _ A ，电压表的读数是 Ｖ，电路消耗的总功率为 W 。 图8-11 甲 L 2 L 1 A V S 乙
电功率 第一节电能电功 1.电功：电流所做的功叫电功。 ●电功的符号是W，单位是焦耳（焦，J）。电功的常 用单位是度，即千瓦时（kW·h）。 ●1kW·h＝3.6×106J 2.电流做功的过程，实际上就是电能转化为其他形式 能的过程。 3.电流在某段电路上所做的功，等于电功率与通电时 间的乘积，还等于这段电路两端的电压与电路中的电流以及通电时间的乘积。 ●电功的计算公式为：UIt Pt = W= 4.电能表：测量电功的仪表是电能表（也叫电度表）。 下图是一种电能表的表盘。 ●表盘上的数字表示已经消耗的电能，单位是千瓦 时，该数的前四位是整数，第五位是小数部分，即1234.5kW·h。 ●“220V”表示这个电能表应该在 220V的电路中使用。 ●“10（20A）”表示这个电能表的 标定电流为10A，额定最大电流为20A。
● “50Hz ”表示这个电能表在50Hz 的交流电中使用； ● “600revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。 ● 根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： 列出的比例式类似于 h 600revs/kW h 1kW 电表转数消耗电耗??= ● 用电能表月底的读数减去月初的读数，就表示这个 月所消耗的电能。 第二节 电功率 1. 电功率：电流在1秒内所做的功叫电功率。 ● 电功率符号是P ，单位是瓦特（瓦，W ），常用单位为千瓦（kW ）。 ● 1kW ＝103W 2. 电功率的物理意义：表示消耗电能的快慢。 3. 电功率的定义式：t W P = 第一种单位：P ——电功率——瓦特（W ）；W ——电功——焦耳（J ）；t ——通电时间——秒（s ）。 第二种单位：P ——电功率——千瓦（kW ）；W ——电功——千瓦时（kW ·h ）；t ——通电时间——小时（h ）。
一、选择题．下列单位中，哪个不是电功单位：（）。1 D．千瓦·时．焦耳 B．伏·安·秒 C．伏·安 A ．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）2 两灯均正常发光时，乙灯消耗的
电能较多A. 两灯均正常发光时，甲灯的电阻小于乙灯的电阻B. 220 V的电路中，甲灯 比乙灯亮C.两灯串联在50 W 电路中，它的实际功率为将乙灯接入110 VD. 。）３．下列关于电功、电功率的一些说法中正确的是（ A．通过用 电器的电流做功越多，则用电器功率就越大 B．用电器消耗的电功率越小，则电流做的功就越少 C．千瓦和千瓦时都是电功率的单位 D．对某一用电器而言，消耗的实际功率是由实际电压决定的 ) ４．白炽灯的发光亮度取决于( B．灯泡实际功率的大小A．灯 汇的电阻大小 C．灯泡额定功率的大小 D．灯 泡两端电压的大小。（）5．两盏白炽灯的额定电压相等，额定功率不同， 并联后接在电源上，则分析中错误的是．较亮的灯，额定功率较大B A．较 亮的灯，实际功率较大 D．较亮的灯，灯丝中的电流较大C．较亮的灯， 灯丝电阻较大串联在电路中时，两灯均发L2 ”的两只灯泡L1 、 40W”和“220V 60W6. 标有“220V ），则（光，实际消耗的功率分别为P1和P2 无法确定 D. C. P1
，把它们串联在电路中使用，在相同时间内它们放出的热23：８．两个电热器的电阻之比是。）量之比是（ 9 4： D．：4 2： 3 C．9 3A．：2 B．由于注意节约用电，平均每盏的日光灯.6盏40 W9.某学校共有40个教室，每个教室里装着）每天少开半小时，那么一个月（按30天）可节约电（ 度 147 D．． 146 度 B 144度．145 度 C A．15min测得在小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，10．）·h，这个用电器可能是（0.3 KW内，消耗电能 D．收音机 C．电视机．空调器 B．电冰箱 A，11．图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S就能很快达到焊接温度．若电使它处于保温状态；需要焊接时，闭合开关S．则保温时电路消耗的总功率为′=R”220V 40W，且R烙铁的规格是“）（ 80W ．．60W D B．40W C．A20W R1、如图所示的电路中，电源两端电压为6V并保持不变，定值电阻12滑动闭合，50ΩR2的最大阻值为．当开关S，的阻值为10Ω滑动变阻器）端的过程中，由变阻器的滑片Pb端移到a下列说法中正确的是（、电压表的示数变大，电流表的示数变小A 、电流表和电压表的示数都不变B 0.6A 0.2AC、
电功和电功率专题复习 【考点分析】 本章的电功、电功率、焦耳定律和电功率的综合计算是中考电学知识的重点考点。对 此部分知识的考查所涉及的内容有：电功、电功率、电热等概念、意义及与其它电学物理量（电路）之间的相互关系，每个概念在各电路中的应用及延伸（如由电功率延伸到额定功率和实际功率，由电热延伸到热学中热量、温度等的数量关系），特别是由电表、用电器铭牌引出相关计算等问题；测量灯泡的功率具有开放性，对学生的实验操作技能和思维能力的考查提出了较高的要求。 一、知识点复习提纲 （一）电功： 1、定义：电流通过某段电路所做的功叫电功。 2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表 现。 例：电流→用电器 例题1： a.一台洗衣机工作0.5h,电流做功3.6×106 J, 这台洗衣机消耗的电能是_________ J 。 b.小明家里的用电器，例如：1、电灯泡 2、洗衣机 3、电风扇 4、电饭锅 5、电熨斗 6、日光灯，请你按下列能的转化归类： （1） 电能转化为光能______________ （2） 电能转化为热能______________ （3） 电能转化为动能______________ 3、规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。 4、计算公式：W=UIt =Pt （定义式，适用于所有电路） 例题2： a.某电动机正常工作时线圈两端的电压为380V ，线圈中的电流为10A ，则这台电动机10min 消耗的电能 J. b.某课外小组的同学自制了一只电烙铁，这只电烙铁正常工作时的电阻是484 ，它的额定电压是220V ，该电烙铁通电10min 产生________J 的热量。 { 白炽灯→电能转化为内能和光能 电动机→大部分电能转化为机械能
初中物理电功率专项测试及答案 一、选择题 1．如图所示，电源电压保持6V不变，电压表的量程为0 ~ 3V，电流表的量程为0 ~ 0．6A，定值电阻R1的规格为“10Ω 0．5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，下列说法正确的是（） A. 电流表示数允许的变化范围为0．2A~ 0．5A B. R1消耗功率允许的变化范围为0．4W~ 0．9W C. R2接入电路的阻值允许的变化范围为2Ω~ 20Ω D. 电路消耗总功率允许的变化范围为1．2W~ 3W 【答案】 B 【解析】【解答】当电压表的示数为最大值U1=3V时，定值电阻R1两端电压为R1=3V，电路中电流I1=" I=" I2= U1/ R1=0．3A<0．6A，所以电路中最大电流只能为0．3A；滑动变阻器 接入电路中的最小电阻电路消耗的最大功率P=UI=6V×0．3A=1．8W,电阻R1消耗的最大功率P1=U1I1=3V×0．3A=0．9W，所以B、C、D错误；滑动变阻器阻值 最大时，电路中电流最小，电阻R1的最小电功率 所以R1消耗的功率的变化范围为0．4W~ 0．9W 。 故答案为:B。 【分析】由图可知：滑动变阻器R1与定值电阻R2串联，电压表测量定值电阻两端的电压，根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最小时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化． 2．下列表述正确的是（） A. 电视机正常工作电流约为1.57A
第七章电功率 一、单元复习目的 1、知识与技能目标： （1）更好地掌握电功和电功率概念、单位、公式及意义 （2）能灵活运用知识解有关问题，特别是电功率公式的正确选用； （3）理解实际功率与额定功率的区别； （4）测定电功率的方法——P=UI 2、过程与方法目标： 观察体验电能表铝盘转动快慢跟用电器电功率的关系，通过科学探究电功率与用电器两端电压的关系，培养学生的科学探究能力。 3、情感、态度与价值观目标： （1）培养学生细心观察周围事物的能力，使学生懂得科学就在我们身边。 （2）通过有关社会实践活动，渗透新课程标准中“从生活走向物理，从物理走向社会”的理念及科学·技术·社会（STS）教育。 （3）形成节约用电的意识和习惯。 二、复习的重点和难点 电功率的计算；深刻理解电功率的定义，学习用探究实验研究电功率问题。区分实际功率和额定功率。 三、知识梳理
?????????????? ???????????????? ? ?? ? ???????????????<<>>====== ????????? ???????=??====，用电器不能发挥正常，当，用电器易被烧坏，当，用电器正常工作，当实际功率与额定功率、单位：公式：做功的多少定义：单位时间内电流功的快慢物理意义：表示电流做）电功率（测量仪表：电能表或单位：公式：形式能的过程实质：电能转化为其它 定义：电流所做的功发光、发声等现象动、发热、种用电器使之产生的转表现形式：电流通过各）电功（额实额实额实额实额实额实P P U U P P U U P P U U kW W R U R I UI t W P P J h kW h kW J t R U Rt I Pt UIt W W 2 262 2)106.31( 四、教学课时：三课时 第一课时 一、复习引入 出示问题： 将一个标有“220V ，40W ”的灯泡接入220V 的电路中，灯泡为什么会发光？ 将它分别接在220V 与110V 的电路中，哪种情况下灯比较亮？为什么？ 若把“220V 、100W ”与“110V ，100W ”的两灯泡分别接在110V 的电器中，哪个灯亮？ 这些问题的解决就涉及到电功、电功率的知识？ 二、复习内容及过程 （一）、电功： 1、定义：电流通过某段电路所做的功叫电功。 2、实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。 电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。 3、规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。 4、计算公式：W=UIt=UQ=Pt （适用于所有电路） 对于纯电阻电路可推导出：W= I 2 Rt= U 2 t/R ①串联电路中常用公式：W= I 2 Rt 。 ②并联电路中常用公式：W= U 2t/R W 1:W 2= R 2:R 1
中考实验专题研究 一、实验题（共 20 小题） 1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、电压表的符号)，已知灯泡的额定电压为伏特。 (1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。 (2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)，实验过程中，变阻器的作用是 _______。 (3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电流表的示数如图所示，则通过灯泡的电流强度为_______安培，灯的额定功率为_______瓦特。 2、在测定额定电压为伏特的小灯泡功率的实验中： (1)根据下图中给出器材把实验电路图画出来 (2)用笔画线代替导线，把下图中器材连接成实验电路。 (3)在闭合开关前，下图中滑动变阻器的滑片P应滑到____________端位置 请算出小灯泡的额定功率P额=_________________瓦特 3、用下图的电路来测定额定电压为伏特的小灯泡的功率。 (1) 图中滑动变阻器R的作用是通过调节____________来达到改变小灯泡 ____________的目的。在合上开关前，应调节滑动变阻器的阻值处于 ______的位置，以保护 _________ 和________不受损坏。 (2) 实验中最少要用_____ 节干电池_____联作电源，这时电压表的量程应选用 ____ 。测小灯泡的额定功率时，要调节滑动变阻器，使电压表示数为______伏特，若此时电流表的示数是安培，则小灯泡的额定功率是_____瓦特。若调节滑动变阻器，使伏特表的示数变为伏特，这时电流表的示数应是_______安培，小灯泡的实际功率是 _____瓦特。 4、为了测量标有“”的小灯泡的额定功率，某同学选用电流表的量程为安培，电压表的量程为0-3伏特。 (A) 连接电路前，必须使用开关_______；闭合开关前，调节滑动变阻器，使电路中的_______；调节滑动变阻器时，应观察________表，使指针指在_______。 (B) 该同学在三次测量中所记录的数据如下表，试分析表中数据求出小灯泡的额定功率为______。 5 (1)实验要用的器材有小灯泡、滑动变阻器、开关、导线,还有_____.对电源电压的要求是_________. (2)在方框中画出实验电路图. (3)在电路中滑动变阻器的作用主要是________. (4)实验开始时,首先要调节________,然后再测出_________,最后根据有关公式计算出小灯泡的额定功率.
初中物理欧姆定律.电功和电功率 一、知识结构： 二、学习方法指导： 1、欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。表达式R U I = 。 欧姆定律是电学中的一条重要基本定律，它揭示了导体中的电流、电压和电阻之间的关系。理解欧姆定律时，要注意以下几点。 (1)对应性 R U I = 中，I 、U 、R 必须是同一段电路的同一个电阻的，同一个用电器的，或是整个电路的，即要一一对应，不能张冠李戴。在实际电路的计算中，往往有几段电路，每段电路都有各自对应的I 、U 、R ，因此，在解题时，首先要明确研究的是哪一段电路，然后再找准与这一段电路相对应的I 、U 、R ，并给“同一段电路”上的I 、U 、R 标上同一种脚标。 (2)时间性
即使是同一个电路，由于开关的闭合、断开，滑动变阻器滑片的左、右移动，将引起电路中各部分电流和电压的变化，因此，必须保证R U I = 中的三个物理量是同一时间的值，切不可混淆电路结构变化前后的I 、U 、R 的对应关系。 (3)区别R U I = 和I U R =的意义 对R U I = 和I U R =两式要有正确的理解，从数学角度看不出两式有什么本质的区别，但它们的物理意义不同，R U I = 表明导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，但对公式I U R =也理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比那就错了。因为电阻是导体本身的一种性质，其大小是由导体的材料、长度和横截面积决定的，而与导体两端的电压及导体中的电流无关，也并不是导体两端的电压为零时，导体的电阻也为零，我们只不过是利用这一公式来测量计算导体的电阻，对同一导体来说 I U 是不变的，但对不同导体I U 一般不同。 2、额定功率和实际功率 用电器在额定电压下的功率叫做额定功率。用电器的实际功率随着加在它两端的电压而改变。例如:“220V 、100W ”的灯泡，其额定电压是220V ，在此电压下灯泡正常发光，消耗的实际功率是100W ，这个功率叫额定功率。如果把此灯泡接在110V 的电源上，灯泡消耗的实际功率小于100W 。若将灯泡接在230V 的电源上，灯泡消耗的实际功率将大于100W 。 3、灯泡的电阻: 一只“220V 、100W ”的灯泡，在正常工作时的电阻可用P=R U 2计算出来，即:R=U 2/P=2202 /100=484(欧)。若把此灯 泡分别接在110V 或230V 的不同电源上时，灯泡的实际电阻发生变化，不再是正常发光的484欧。为计算方便若没有特别说明，通常我们可视为灯泡的电阻不变(即为正常发光时的数值)。 4、对电热器来说，在原理上是一个电阻，电流通过电热器所做的电功，都消耗在电阻的发热上，即电能完全转化为内能。 依据电功W =UIt 和电功率P =UI ，结合R U I =或U =IR 可有W =R U 2t =I 2Rt 和P =R U 2= I 2 R 。 有些用电装置，例如电动机、电解槽等，当电流通过时也会发热，这说明在它们的内部也有电阻；但同时还可获得机械能或化学能等除内能以外其他形式的能量，这种能量也是由电能在这些用电装置中转化来的。依据能的转化和守恒定律应有： 在电动机中：输入的电能=输出的机械能+增加的内能
新课标人教版九年级物理《 电功率》知识点汇总 第一节 电能 1、电功： 定义：电流所做的功叫电功。电功的符号是W 单位：焦耳（焦，J ）。电功的常用单位是度，即千瓦时（kW ·h ）。1kW ·h ＝3.6×106J 电流做功的过程，实际上就是电能转化为其他形式能的过程。 公式：①W=UIt U=W It I =W U t t =W U I ②W=I 2Rt I 2= W R t I = W R t R = W I 2 t t = W I 2R ③W=U 2R t U 2 = W R t U = W R t R =U 2 t W t =W R U 2 ④W=UQ U=W Q Q =W U ⑤ W=Pt P=W t t=W P 公式中的物理量： W ——电能——焦耳（J ） U ——电压——伏特（V ） I ——电流——安培（A ） t ——时间——秒（s ） R ——电阻——欧姆（Ω） Q ——电荷量——库伦（C ） P ——功率——瓦特（W ） 2、电能表： 测量电功的仪表是电能表（也叫电度表）。下图是一种电能表的表盘。 表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即1234.5 kW ·h 。用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。 “220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。 “10（20 A ）”表示这个电能表的标定电流为10A ，额定最大电流为20 A 。 “50 Hz ”表示这个电能表在50 Hz 的交流电中使用； “600 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过600转。 根据转盘转数计算电能或根据电能计算转盘转数时，可以列比例式： h 600revs/kW h 1kW 电表转数消耗电耗??= 3、 串并联电路电功特点：
2018人教版初中物理《 电功率》单元测试题及答案解析 一、填空题（每空1分，共 24分） 1.我国照明电路的电压为 伏，家用电器之间是的 ( 选填 “并联”或“串联”)，家庭消耗的电能是用 表来测量的。 2.甲、乙两个灯泡分别标有“220V ，40W ”、“220V ，60W ”字样，并联在220V 电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________． 3．据报道：近?来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深 刻．当线路连接处接触不良时，该处的电阻将________，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而________，从而形成电热的逐步积累，以致引发火灾．（以上两处均选填“增大”、“减小”或“不变”） 4.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_________,电动机工作时主要将电能转化为_____能。 5．养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作， 通过孵卵器的电流是２A ，那么该孵卵器10s 产生的热量为______Ｊ 6.某导体两端的电压由3V 增大为6V ，导体中的电流增大了0.6A ， 则该导体的电阻 _______Ω，导体的电功率增大了_____________W 7．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。图 8-9是其内部简化电路图，开关S 1可分别与触点a 、b 接触。已知：R l ＝ 60.5Ω，R 2=121Ω，电源电压保持不变。当开关S 1置于b 端， S 2断开时，电烤箱处于 档位；电烤箱在中档位工作时，消耗的电功率是 W ；电烤箱在高档位工作时，对食物加热5min ，消耗的电能是 J 。 8.小明利用标有 “6V 6W ”的灯泡L 1和“6V 3W ”的灯泡L 2进行实验。 （1）当L 1正常发光时，电流表A 1的示数为 A 。 （2）如图8-10甲所示：ＯＡ和ＯＢ分别为通过灯泡L 1和L 2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 _ A ，电压表的读数是 V ，电路消耗的总功率为 W 。 9. 小明家的电能表如图8-11所示，家中用电器的总功率不能超过 W.当小明图8-11 甲 L 2 L 1 A V S 乙
