振动测试理论和方法综述 摘要:振动是工程技术和日常生活中常见的物理现象。在长期的科学研究和工程实践中，已逐步形成了一门较完整的振动工程学科，可供进行理论计算和分析。随着现代工业和现代科学技术的发展，对各种仪器设备提出了低振级和低噪声的要求，以及对主要生产过程或重要设备进行监测、诊断，对工作环境进行控制等等。这些都离不开振动的测量。振动测试技术在工业生产中起着十分重要的作用，为此设计和制造高效的振动测试系统便成为测试技术的重要内容。本文概述了振动测试的发展历程，总结和分析了振动测试系统的基本组成和应用理论，列举了几种机械振动测试系统的类型。最后分析了振动测试系统的几个发展趋势。 关键词：振动测试；振动测试系统；测试技术；激振测试系统 1.引言 振动问题广泛存在于生活和生产当中。建筑物、机器等在内界或者外界的激励下就会产生振动。而机械振动常常会破坏机械的正常工作，甚至会降低机械的使用寿命并对机器造成不可逆的损坏。多数的机械振动是有害的。因而对振动的研究不仅有利于改善人们的生活环境和生活水平，也有助于提高机械设备的使用寿命，提高人们的生产效率。正因如此振动测试在生产和科研等多方面都有着十分重要的地位[1]。为了控制振动，将振动给人们带来的危害降至最低，就需要我们了解振动的特性和规律，对振动进行测试和研究。振动测试应运而生。 振动测试有着较为长久的发展历史，是与人类社会的发展有着紧密的联系。随着计算机技术和相关高科技技术的问世和发展，振动测试系统也有了飞跃性的发展。振动测试系统从最早的简单机械设备的应用到如今的先进的计算机技术和设备的应用。从刚开始的检测人员的耳朵来进行测量、判断和计算出大概的故障点的原始方法到现在的计算机控制、存储、处理数据的处理[2]，无不体现出振动测试系统的长足发展和飞跃式的进步。与此同时，振动测试在理论方面也有了长足的发展，1656 年惠更斯首次提出物理摆的理论并且创造出了单摆机械钟到现今的自动控制原理和计算机的日趋完善，人们对机械振动分析的研究已日趋成熟。而伴随着振动测试系统的进步和日臻成熟，其在国民的日常生活和生产中所扮演的角色也愈发的重要。 2.振动测试与分析系统（TDM）的发展

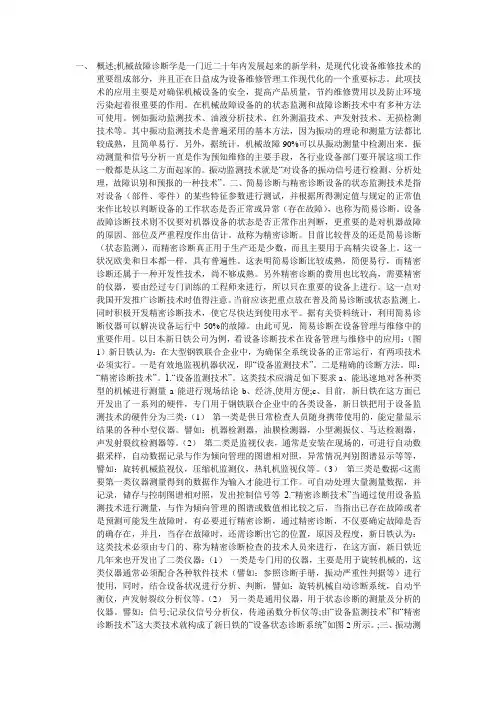

振动测试和分析技术综述 黄盼 （西华大学，成都四川 610039） 摘要:振动测试和分析对结构和系统动态特性分析及其故障诊断是一种有效的手段。综述了当前振动测试和分析技术，包括振动测试与信号分析的国内外发展概况、振动信号数据采集技术、振动测试技术、以及振动测试与信号分析的工程应用，最后对振动测试与分析技术的未来发展方向进行了展望。 关键词:振动测试; 信号分析; 动态特性; 综述 Summary of Vibration Testing and Analysis HuangPan ( Xihua University，Chengdu 610039，China) Abstract: Vibration testing and analysis is an effective tool in analyzing structure and system dynamic characteristic and detecting the failures of structures,systems and facilities. The present paper reviews the current vibration testing and analysis techniques，including the development of vibration measurement and analysis of domestic and foreign，vibration signal data acquisition,vibration testing technology ,vibration measurement and analysis in engineering application. Finally,the future development in the field of vibration testing and analysis is predicted. Key words: vibration testing; signal analysis; dynamic characteristic;overview
专业知识 1、振动试验基本知识 1.1 振动试验方法 试验方法包括试验目的，一般说明、试验要求、严酷等级及试验程序等几个主要部分。为了完成试验程序中规定的试验，在振动试验方法中又规定了“正弦振动试验”和“随机振动试验”两种型式的试验方法。 正弦振动试验 正弦振动试验控制的参数主要是两个，即频率和幅值。依照频率变和不变分为定频和扫频两种。 定频试验主要用于： a）耐共振频率处理：在产品振动频响检查时发现的明显共振频率点上，施加规定振动参数振幅的振动，以考核产品耐共振振动的能力。 b）耐予定频率处理：在已知产品使用环境条件振动频率时，可采用耐予定频率的振动试验，其目的还是为考核产品在予定危险频率下承受振动的能力。 扫频试验主要用于： ●产品振动频响的检查（即最初共振检查）：确定共振点及工作的稳定性，找出产品共振频率，以做耐振处理。 ●耐扫频处理：当产品在使用频率范围内无共振点时，或有数个不明显的谐振点，必须进行耐扫频处理，扫频处理方式在低频段采用定位移幅值，高频段采用定加速度幅值的对数连续扫描，其交越频率一般在55-72Hz，扫频速率一般按每分钟一个倍频进行。 ●最后共振检查：以产品振动频响检查相同的方法检查产品经耐振处理后，各共振点 有无改变，以确定产品通过耐振处理后的可靠程度。 随机振动试验 随机振动试验按实际环境要求有以下几种类型：宽带随机振动试验、窄带随机振动试验、宽带随机加上一个或数个正弦信号、宽带随机加上一个或数个窄带随机。前两种是随机试验，后两种是混合型也可以归入随机试验。 电动振动台的工作原理是基于载流导体在磁场中受到电磁力作用的安培定律。 1.2 机械环境试验方法标准 电工电子产品环境试验国家标准汇编（第二版）2001年4月 汇编中汇集了截止目前我国正式发布实施的环境试验方面的国家标准72项，其中有近50项不同程度地采用IEC标准，内容包括：总则、名词术语、各种试验方法、试验导则及环境参数测量方法标准。 其中常用的机械环境试验方法标准： （1）GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法 试验Ea和导则：冲击 （2）GB/T 2423.6-1995 电工电子产品环境试验第2部分：试验方法 试验Eb和导则：碰撞 （3）GB/T 2423.7-1995 电工电子产品环境试验第2部分：试验方法 试验Ec和导则：倾跌与翻倒（主要用于设备型产品） （4）GB/T 2423.8-1995 电工电子产品环境试验第2部分：试验方法 试验Ed和导则：自由跌落 （5）GB/T 2423.10-1995 电工电子产品环境试验第2部分：试验方法 试验Fc和导则：振动（正弦） （6）GB/T 2423.11-1997 电工电子产品环境试验第2部分：试验方法
模态分析与振动测试技术 固体力学 S0902015 李鹏飞
模态分析与振动测试技术 模态分析的理论基础是在机械阻抗与导纳的概念上发展起来的。近二十多年来，模态分析理论吸取了振动理论、信号分析、数据处理数理统计以及自动控制理论中的有关“营养”，结合自身内容的发展，形成了一套独特的理论，为模态分析及参数识别技术的发展奠定了理论基础。 一、单自由度模态分析 单自由度系统是最基本的振动系统。虽然实际结构均为多自由度系统，但单自由度系统的分析能揭示振动系统很多基本的特性。由于他简单，因此常常作为振动分析的基础。从单自由度系统的分析出发分析系统的频响函数，将使我们便于分析和深刻理解他的基本特性。对于线性的多自由度系统常常可以看成为许多单自由度系统特性的线性叠加。 二、多自由度系统模态分析 对于多自由度系统频响函数数学表达式有很多种，一般可以根据一个实际系统来讨论，给出一种形式；也可根据问题的要求来讨论，给出其他不同的形式。为了课程的紧凑，直接联系本课程的模态分析问题，我们就直接讨论多自由度系统通过频响函数表达形式的模态参数和模态分析。即多自由度系统模态参数与模态分析。 多自由度系统模态分析将主要用矩阵分析方法来进行。 我们以N个自由度的比例阻尼系统作为讨论的对象。然后将所分析的结果推广到其他阻尼形式的系统。 设所研究的系统为N个自由度的定常系统。其运动微分方程为： （2—1） ++= M X CX KX F ?）阶式中M，C，K分别为系统的质量、阻尼及刚度矩阵。均为（N N 矩阵。并且M及K矩阵为实系数对称矩阵，而其中质量矩阵M是正定矩阵，刚度矩阵K对于无刚体运动的约束系统是正定的；对于有刚体运动的自由系统则是半正定的。当阻尼为比例阻尼时，阻尼矩阵C为对称矩阵（上述是解耦条件）。 N?阶矩阵。即 X及F分别为系统的位移响应向量及激励力向量，均为1
结构动力特性的测试方法及应用(讲稿) 一. 概述 每个结构都有自己的动力特性,惯称自振特性。了解结构的动力特性就是进行结构抗震设 计与结构损伤检测的重要步骤。目前,在结构地震反应分析中,广泛采用振型叠加原理的反应谱分析方法,但需要以确定结构的动力特性为前提。n 个自由度的结构体系的振动方程如下: [][][]{}{})()()()(...t p t y K t y C t y M =+??????+?????? 式中[]M 、[]C 、[]K 分别为结构的总体质量矩阵、阻尼矩阵、刚度矩阵,均为n 维矩阵;{} )(t p 为外部作用力的n 维随机过程列阵;{})(t y 为位移响应的n 维随机过程列阵;{})(t y &为速度响应的n 维随机过程列阵;{})(t y && 为加速度响应的n 维随机过程列阵。 表征结构动力特性的主要参数就是结构的自振频率f (其倒数即自振周期T )、振型Y(i)与阻尼比ξ,这些数值在结构动力计算中经常用到。 任何结构都可瞧作就是由刚度、质量、阻尼矩阵(统称结构参数)构成的动力学系统,结构一旦出现破损,结构参数也随之变化,从而导致系统频响函数与模态参数的改变,这种改变可视为结构破损发生的标志。这样,可利用结构破损前后的测试动态数据来诊断结构的破损,进而提出修复方案,现代发展起来的“结构破损诊断”技术就就是这样一种方法。其最大优点就是将导致结构振动的外界因素作为激励源,诊断过程不影响结构的正常使用,能方便地完成结构破损的在线监测与诊断。从传感器测试设备到相应的信号处理软件,振动模态测量方法已有几十年发展历史,积累了丰富的经验,振动模态测量在桥梁损伤检测领域的发展也很快。随着动态测试、信号处理、计算机辅助试验技术的提高,结构的振动信息可以在桥梁运营过程中利用环境激振来监测,并可得到比较精确的结构动态特性(如频响函数、模态参数等)。目前,许多国家在一些已建与在建桥梁上进行该方面有益的尝试。 测量结构物自振特性的方法很多,目前主要有稳态正弦激振法、传递函数法、脉动测试法与自由振动法。稳态正弦激振法就是给结构以一定的稳态正弦激励力,通过频率扫描的办法确定各共振频率下结构的振型与对应的阻尼比。 传递函数法就是用各种不同的方法对结构进行激励(如正弦激励、脉冲激励或随机激励等),测出激励力与各点的响应,利用专用的分析设备求出各响应点与激励点之间的传递函数,进而可以得出结构的各阶模态参数(包括振型、频率、阻尼比)。脉动测试法就是利用结构物(尤其就是高柔性结构)在自然环境振源(如风、行车、水流、地脉动等)的影响下,所产生的随机振动,通过传感器记录、经谱分析,求得结构物的动力特性参数。自由振动法就是:通过外力使被测结构沿某个主轴方向产生一定的初位移后突然释放,使之产生一个初速度,以激发起被测结构的自由振动。 以上几种方法各有其优点与局限性。利用共振法可以获得结构比较精确的自振频率与阻尼比,但其缺点就是,采用单点激振时只能求得低阶振型时的自振特性,而采用多点激振需较多的设备与较高的试验技术;传递函数法应用于模型试验,常常可以得到满意的结果,但对于尺度很大的实际结构要用较大的激励力才能使结构振动起来,从而获得比较满意的传递函数,这在实际测试工作中往往有一定的困难。 利用环境随机振动作为结构物激振的振源,来测定并分析结构物固有特性的方法,就是近年来随着计算机技术及FFT 理论的普及而发展起来的,现已被广泛应用于建筑物的动力分析研究中,对于斜拉桥及悬索桥等大型柔性结构的动力分析也得到了广泛的运用。斜拉桥或悬索桥的环境随机振源来自两方面:一方面指从基础部分传到结构的地面振动及由于大气变化而影响到上部结构的振动(根据动力量测结果,可发现其频谱就是相当丰富的,具有不同的脉动卓越周期,反应了不同地区地质土壤的动力特性);另一方面主要来自过桥车辆的随机振动。
拱桥振动测试 姓名：刘沛 学号：0214185 班级：研14-1班 课程：振动测试技术 年月：2015年7月18日
目录 一振动测试概述 (1) 1 振动分类及描述 (1) 2 振动基本参量表示方法 (1) 3 振动测试仪器分类及配套使用 (3) 4 窗函数的分类及用途 (4) 5 信号采集及分析过程中出现的问题，怎样解决？ (7) 二、惯性式速度型与加速度型传感器 (8) 1 惯性式速度传感器的分类 (8) 2 压电式加速度传感器 (9) 三振动特性参数的常用量测方法 (12) 1 振动基本参数的量测 (12) 2 简谐振动频率的量测 (12) 3 机械系统固有频率的测量 (12) 4 简谐振动幅值的测量： (12) 5衰减系数的测量： (13) 6结构动力特性参数量测 (13) 7 稳态正弦激振及测试 (13)
8 瞬态激振及测试 (14) 9 随机激振及测试 (15) 四题目（结构设计） (16) 1 结构设计资料及试验要求 (16) 2.试验目的 (18) 3.试验方法 (18) 4 结果分析 (20) 五概念 (22) 1 功率谱 (22) 2 自相关函数 (22) 3 互相关函数 (23) 4 相干函数 (23) 5 传递函数 (24) 六模态分析 (26) 1 概念 (26) 2 方法分类及理解 (26)
一振动测试概述 1 振动分类及描述 按照运动的表现形式，振动可以分为确定性和非确定性振动（即随机振动）。确定性振动又分为周期性和非周期性振动。周期性振动分为简谐振动和复杂周期振动。非周期运动又分为准周期和瞬态振动。非确定性振动分为平稳随机和非平稳随机，平稳随机又分为各态历经和非各态历经。按振动激励类型分类，振动可分为随机自由振动和随机强迫振动。按振动位移的特征分类，振动可分为：横向振动（振动体上的质点在垂直于轴线的方向产生位移的振动）、纵向振动（振动体的质点沿轴线方向产生位移的振动）和扭转振动（振动体上的质点沿轴线方向产生位移的振动）。周期运动的最简单形式是简谐振动。这种振动的表示方法及特点是描述其他振动形式的基础。一般的周期运动可以借助傅里叶级数表示成一系列简谐振动的叠加，该过程称为谐波分析。非周期运动则需要通过傅里叶积分作谐波分析。 2 振动基本参量表示方法 工程振动测试的主要参数有位移、速度、加速度、激振力、振幅、振动频率、阻尼比及结构的振动模态等。其中前五个参数属于时域测试参数。 下面分别来说明振动基本参量的表示方法及其含义： （1）振幅（A）：振幅就是振动过程中振动物体离开平衡位置的最大距离。振动的幅度有三种表示法，即峰值、平均值和有效值。 （2）周期（T）：从振动波形来看，连续两次波峰或者波谷之间耗费的时间就是一个振动周期，也就是完成一次振动所需的时间。 （3）频率（f）：单位时间内振动循环的次数f，单位是赫兹（Hz）。频率是振动特性的标志，是分析振动原因的重要依据。周期T是物体完成一个振动
精心整理 基本概念和基础知识 一、常见的工程物理量 力、压力、应力、应变、位移、速度、加速度、转速等 （一）力：力是物体间的相互作用，是一个广义的概念。物体承受的力可以有加载力，也可以有动态力，我们常测试的力主要是动态力，即给结构施加力，激发结构的某些特性，便 （四）振动速度：质量块在振荡过程中运动快慢的度量。质量块在运动波形的上部和下部极限位置时，其速度为0，这是因为质量块在这两点处，在它改变运动方向之前，必须停下来。质量块的振动速度在平衡位置处达到最大值，在此点处质量块已经加速到最大值，在此点以后质量块开始减速运动。振动速度的单位是用mm/s来表示。 （五）振动加速度：被定义为振动速度的变化率，其单位是用有多少个m/s2或g来表示。由下图可见加速度最大值处是速度值最小值的地方，在这些点处质量块由减速到停止然后再开始加速。
（六）转速：旋转机械的转动速度 （七）简谐振动及振动三要素 振动是一种运动形式――往复运动 d＝Dsin（2πt/T＋Φ） D T f ω和f ω f 将式（ d 振动三要素：振幅D、频率f和相位Φ（八）、表示振动的参数：位移、速度、加速度振动位移：d=Dsin t D
π) 振动速度：v=Dωcosωt=Vsin(ωt+ 2 V=Dω 振动加速度：a=-Dω2sinωt=Asin(ωt+π) A＝-Dω2 （九）振动三要素在工程振动中的意义 1、振幅 ○振幅～物体动态运动或振动的幅度。 ★振幅是振动强度和能量水平的标志，是评价机器运转状态优劣的主要指标。 即“有没有问题看振幅”。 ○峰峰值、单峰值、有效值 振幅的量值可以表示为峰峰值（pp）、 单峰值（p）、有效值（rms）或平均值（ap）。 峰峰值是整个振动历程的最大值，即正峰 与负峰之间的差值；单峰值是正峰或负峰 的最大值；有效值即均方根值。 ○振动位移、振动速度、振动加速度 振幅分别用振动位移、振动速度、振 动加速度值加以描述、度量，三者相互之间可以通过微分或积分进行换算。在振动测量中，除特别注明外，习惯上： ○振动位移的量值为峰峰值，单位是微米[μm]或毫米[mm]； ○振动速度的量值为有效值（均方根值），单位是毫米/秒[mm/s]； ○振动加速度的量值是单峰值，单位是米/秒平方[m/s2]或重力加速度[g]，1[g]=9.81[m/s2]。 ○峰峰值、有效值、单峰值三者之间的量值关系 单峰值=峰峰值/2，有效值=0.707峰峰值（峰峰值=1.414有效值） 平均值=0.637峰峰值，平均值应用较少。 △在低频范围内，振动强度与位移成正比； △在中频范围内，振动强度与速度成正比； △在高频范围内，振动强度与加速度成正比。 频率低意味着振动体在单位时间内振动的次数少、过程时间长，速度、加速度的数值相对
研究生课程论文(2016-2017学年第二学期) 振动测试技术 研究生：
模态试验大作业 0 模态试验概述 模态试验（modal test）又称试验模态分析。为确定线性振动系统的模态参数所进行的振动试验。模态参数是在频率域中对振动系统固有特性的一种描述，一般指的是系统的固有频率、阻尼比、振型和模态质量等。 模态试验中通过对给定激励的系统进行测量，得到响应信号，再应用模态参数辨识方法得到系统的模态参数。由于振动在机械中的应用非常普遍。振动信号中包含着机械及结构的内在特性和运行状况的信息。振动的性质体现着机械运行的品质，如车辆、航空航天设备等运载工具的安全性与舒适性；也反映出诸如桥梁、水坝以及其它大型结构的承载情况、寿命等。同时，振动信号的发生和提取也相对容易因此，振动测试与分析已成为最常用、最基本的试验手段之一。 模态分析及参数识别是研究复杂机械和工程结构振动的重要方法，通常需要通过模态实验获得结构的模态参数即固有频率、阻尼比和振型。模态实验的方法可以分为两大类：一类是经典的纯模态实验方法，该方法是通过多个激振器对结构进行激励，当激振频率等于结构的某阶固有频率，激振力抵消机构内部阻尼力时，结构处于共振状态，这是一种物理分离模态的方法。这种技术要求配备复杂昂贵的仪器设备，测试周期也比较长；另一类是数学上分离模态的方法，最常见的方法是对结构施加激励，测量系统频率响应函数矩阵，然后再进行模态参数的识别。 为获得系统动态特性，常需要测量系统频响函数。目前频响函数测试技术可以分为单点激励单点测量( SISO)、单点激励多点测量( SIMO) 、多点激励多点测量( MIMO)等。单点激励一般适用于较小结构的频响函数测量，多点激励适用于大型复杂机构，如机体、船体或大型车辆机构等。按激励力性质的不同，频响函数测试分为稳态正弦激励、随机激励及瞬态激励三类，其中随机激励又有纯随机、伪随机、周期随机之分。瞬态激励则有快速正弦扫描激励、脉冲激励和阶跃激励等几种方式。按激励力性质的不同，频响函数测试分为稳态正弦激励、随机激励及瞬态激励三类，其中随机激励又有纯随机、伪随机、周期随机之分，瞬态激励则有快速正弦扫描激励、脉冲激励和阶跃激励等几种方式。 振动信号的分析和处理技术一般可分为时域分析、频域分析、时频域分析和时间序列建模分析等。这些分析处理技术从不同的角度对信号进行观察和分析，为提取与设备运行状态有关的特征信息提供了不同的手段。信号的时域分析包括时域统计分析、时域波形分析和时域相关分析。对评价设备运行状态和
微振动的测量原理及其应用 吴志超（机械与电子工程学院电子信息工程）指导教师：许海峰 摘要：振动是指描述系统状态的参量（如位移、电压）在其基准值上下交替变化的过程。狭义的指机械振动，即力学系统中的振动。电磁振动习惯上称为振荡。力学系统能维持振动，必须具有弹性和惯性。由于弹性，系统偏离其平衡位置时，会产生回复力，促使系统返回原来位置；由于惯性，系统在返回平衡位置的过程中积累了动能，从而使系统越过平衡位置向另一侧运动。正是由于弹性和惯性的相互影响，才造成系统的振动。 对振动的研究意义非常重大。通过掌握振动的基本理论和分析方法，用以确定和限制振动时，工程结构和机械产品的性能、寿命及安全的有害影响；本文介绍了接触式和非接触式两种微振动的测量原理，可以运用振动理论去创造和设计新型振动设备、仪表及自动化装置。主题词：微振动；测量原理；应用 Abstract：Vibration refers to describe the system state parameters (such as displacement, voltage) in its benchmark fluctuation variations of process. In its narrow sense means mechanical vibration, namely the mechanical system of vibration. Electromagnetic vibration habit is called on oscillation. Mechanical system can maintain vibration, must have the flexibility and inertia. Due to its equilibrium elasticity, system deviation position, can produce reply force, prompting system; return to its original position Because of inertia, system in return balance position process accumulated the kinetic energy, so that the system across to the other side movement balance position. Because of elasticity and inertia mutual influence, just cause system vibration. The vibration research significance of very significant. Through mastery of vibration of basic theory and analysis method to determine and restrictions vibrating engineering structural and mechanical product performance, the life and the safety of harmful influence; This paper introduces the contact and contact-less two micro vibration measuring principle of vibration theory, and can be used to create and design a new vibration equipment,
振动测试技术案 采用加速度计作为振动传感器，在各种工况下，对被测系统多个测点的加速度信号进行测量，通过FFT频谱分析，得到结构的固有频率，描述系统的振动特性。 却迪哎怯嗟惟悟号追辿蟹數赛紫蚩胖讣竿机 图1振动测试硬件流程图 、传感器指标分析 最常用的振动测量传感器按各自的工作原理可分为压电式、压阻式、电容式、电感式以及光电式。压电式加速度传感器因为具有测量频率围宽、量程大、体积小、重量轻、对被测件的影响小以及安装使用便，所以成为最常用的振动测量传感器。在一般通用振动测量时，用户主要关心的是加速度计传感器的技术指标，包括灵敏度、带宽、量程、分辨率、输出电气特性等。 （1）灵敏度 传感器的灵敏度是传感器的最基本指标之一，灵敏度的大小直接影响到传感器对振动信号的测量。不难理解，传感器的灵敏度应根据被测振动量（加速度值）大小而定，但由于加速度传感器是测量振动的加速度值，而在相同的位移幅值条件下加速度值与信号的频率平成正比，所以不同频段的加速度信号大小相差甚大。选择加速度传感器灵敏度时应对信号有充分的估计，最常用的振动测量压电式加速度计
灵敏度，电压输出型(IEPE型)为50?100 mV/g，电荷输出型为 1 ?50 PC/g。 (2)带宽 传感器的带宽是指传感器在规定的频率响应幅值误差( 士5%, 士10%, 士3dB)传感器所能测量的频率围。频率围的高，低限分别称为高、低频截止频率。截止频率与误差直接相关，所允的误差围大则其频率围也就宽。作为一般原则，传感器的高频响应取决于传感器的机械特性，而低频响应则由传感器和后继电路的综合电气参数所决定。高频截止频率高的传感器必然是体积小，重量轻，反之用于低频测量的高灵敏度传感器相对来说则一定体积大和重量重。 (3)量程 加速度传感器的测量量程是指传感器在一定的非线性误差围所能测量的最大测量值。通用型压电加速度传感器的非线性误差大多为1%。作为一般原则，灵敏度越高其测量围越小，反之灵敏度越小则测量围越大。IEPE(电压)输出型压电加速度传感器的测量围是由在线性误差围所允的最大输出信号电压所决定，最大输出电压量值一般 都为士5V。通过换算就可得到传感器的最大量程，即等于最大输出电压与灵敏度的比值。需要指出的是IEPE压电传感器的量程除受非线性误差大小影响外，还受到供电电压和传感器偏置电压的制约。当 供电电压与偏置电压的差值小于传感器技术指标给出的量程电压时，传感器的最大输出信号就会发生畸变。因此IEPE型加速度传感器的偏置电压稳定与否不仅影响到低频测量也可能会使信号失真，这种现 象在高低温测量时需要特别注意，当传感器的置电路在非室温条件下不稳定时，传感器的偏置电压很可能不断缓慢地漂移而造成测量信号忽大忽小。 (4)分辨率 即能测量到的最小加速度变化量。加速度传感器的分辨率受其噪声的限制，输出噪声的大小随频带宽度而变化。 (5)输出电气特性
《机械工程测试技术基础》课程教学大纲 课程代码： 课程英文名称：Foundation of Mechanical Measure Engineering 课程总学时：40 讲课：32 实验：8 上机：0 适用专业：机械设计制造及其自动化，机械电子工程 大纲编写（修订）时间：2016 一、大纲使用说明 （一）课程的地位及教学目标 1．《机械工程测试技术基础》课程适用于机械设计制造及自动化专业本科（四年学制），是学生的专业基础必修课。在机械制造领域，无论是在机械系统研究过程分析还是机械自动加工控制系统中，工程测试技术应用及其普遍，所以掌握必要的测试技术基础知识和技术基础，对做好机械制造专业的工作尤为重要。 2．课程教学内容方面侧重于测试技术基本知识、基本理论和基本方法，着重培养学生运用所学知识解决实际测量问题的实践能力。因此，本门课程的教学目标是：掌握非电量电测法的基本原理和测试技术；常用的传感器、中间变换电路及记录仪器的工作原理及其静、动态特性的评价方法；测试信号的分析、处理方法。培养学生能够根据测试目的选用合适的仪器组建测试系统及装置，使学生初步掌握进行动态测试所需的基本知识和技能；掌握位移、振动、温度、力、压力、噪声等常见物理量的测量和应用方法；掌握计算机测量系统、虚拟仪器等方面的基础知识；并能了解掌握新时期测试技术的更新内容及发展动向，为进一步研究和处理机械工程技术问题打好基础。 （二）知识、能力及技能方面的基本要求 1．要求掌握物理学上的电磁学理论知识、控制工程基础中的系统分析方法、电工学的电路分析理论。 2．要求掌握电工实验独立动手能力和仪器的操作能力。 3．掌握测试技术基本知识、基本技能，具备检测技术工程师的基本素质与能力，能应对生产和科研中遇到的测试系统设计以及传感器的选型、调试、数据处理等方面的问题，初步形成解决科研、生产实际问题的能力。 （三）实施说明 本课程是一门技术基础课，研究对象为机械工程中常见动态机械参数，主要讲授有关动态测试与信号分析处理的基本理论方法；测试装置的工作原理、选择与使用。为后续专业课、选修课有关动态量的实验研究打基础，并直接应用于生产实践、科学研究与日常生活有关振动噪声、力、温度等参量的测试中。 1．从进行动态测试工作所必备的基本知识出发，学生学完本课程后应具备下列几方面的知识： （1）掌握信号的时域和频域的描述方法，重点阐述建立明确的频谱概念，掌握信号强度的表达式、频谱分析和相关分析的基本原理和方法，了解功率谱密度函数及应用和数字信号分析的一些基本概念。明白波形图、频谱图的含义，具备从示波器、频谱分析仪中读取解读测量信息的能力。 （2）测试装置的基本特性部分:掌握系统传递函数、频响函数以及一、二阶系统的静动态特性的描述及测试方法，掌握测试装置的基本特性评价方法和不失真条件，并能正确运用于测试装置分析和选择。
汽车的振动测试技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
汽车的振动测试技术 汽车供应商们采用先进的振动测试技术来保证汽车在行驶中的安静和平稳。汽车上的零件和组装件必须经受振动可控测试技术的检验。 汽车内部从仪表板到桌椅，从安全气囊传感器到引擎注油泵，诸多零部件都要经过精确振动模式和幅度的测试。 在有些情况下，要用振动测试法验证汽车的各种装置在一般路面条件下不会损坏。在另一些情况下，通过振动测试来识别机械发出的烦人的噪声。 在振动控制的工业中，开发成功的数字信号处理技术有可能在实验室和生产线上制造成更加贴近真实的振动环境。今天，振动测试除了使用随机波、正弦波和冲击波的传统方法，又增加了更加复杂的方法，比如随机波上加正弦波和波形复制。 正如名称所示，随机正弦波是把随机振动与正弦波结合起来形成复杂的振动形式；波形复制振动模仿出真实的汽车振动环境。随机正弦波振动把多个正弦波与具有宽频带的噪声结合在一起。正弦波振动可以是固定的或者是扫描式的谐波或非谐波振动，而且在整个频带内的振动幅度是可变的。就模仿在路面变化行驶中的随机振动的汽车来说，其引擎转速增加或减少时，随机正弦波振动是很好的测试方法。 实际应用 采用随机正弦波振动和波形复制方法对汽车进行测试，可真实地再现汽车行驶中的实际环境，用作设计验证和质量控制。 ?仪表板 许多汽车制造厂对仪表板组件进行振动测试以检查其发出的咯吱声和卡嗒声。这一项是新车购买者可能最不满意的地方，在保证金中占很大份额。 为了测试建造了专用振动台，它不使用风扇，为的是造成清静的环境来验证振动中的仪表板是否有咯吱声和卡嗒声。因为没有通风散热，只能在温升超过工作温度时做短时间的振动测试，然后测试要暂停一会儿让设备冷却下来。 除振动台外，所有能发出噪声的仪器设备，包括振动台的控制器都应放在测试室的列边。遥控面板和显示器要悬挂在测试装置的上面，便于工作人员能听见噪声并控制测试过程。 用于检验咯吱声和卡嗒声的振动模式，由随机波、扫描正弦波和代表负荷的多段波形所构成。其振动幅度要控制在汽车正常行驶中的额定实验值内。为了避免振动过于猛烈。要维修部件并做好紧固工作。 在振动测试中，操作人员起着关键性的作用，例如施加扫描式正弦波来重复加速引擎的振动模式，此时可能要加上几次扫频来发现异常的噪声。由于咯吱声和卡嗒声难于发现起因，操作者必须停止对仪表板做下一步的操作，并且用于动方式来控制振动频率和振幅，检查产生噪音的真正原因。这样才能找到产生噪声的机理，许多设备生产厂也采用这种方法作为质量控制的手段。
