通信原理实验思考题 第三章数字调制技术 实验一ＦＳＫ传输系统实验 实验后思考题： 1．FSK正交调制方式与传统的FSK调制方式有什么区别？有哪些特点？ 答：传统的FSK调制方式采用一个模拟开关在两个独立振荡器中间切换，这样产生的波形在码元切换点的相位是不连续的。而且在不同的频率下还需采用不同的滤波器，在应用上非常不方便。采用正交调制的优点在于在不同的频率下可以自适应的将一个边带抑制掉，不需要设计专门的滤波器，而且产生的波形相位也是连续的，从而具有良好的频谱特性。 2．TPi03 和TPi04 两信号具有何关系？ 答：正交关系 实验中分析： P28 2. 产生两个正交信号去调制的目的。 答：在FSK 正交调制方式中，必须采用FSK 的同相支路与正交支路信号；不然如果只采一路同相FSK 信号进行调制，会产生两个FSK 频谱信号，这需在后面采用较复杂的中频窄带滤波器。用两个正交信号去调制，可以提高频带利用率，减少干扰。 4.（1）非连续相位 FSK 调制在码元切换点的相位是如何的。 答：不连续的，当包含 N（N 为整数）个载波周期时，初始相位相同的相邻码元的波形（为整数）个载波周期时，和瞬时相位是连续的，当不是整数时，波形和瞬时相位 也是可能不连续的。 P29 1.（2）解调端的基带信号与发送端基带波形(TPi03)不同的原因？ 答：这是由于解调端与发送端的本振源存在频差，实验时可根据以下方法调整：将调模块中的跳线KL01置于右端，然后调节电位器WL01,可以看到解调端基带信号与发送端趋于一致。 2.（2）思考接收端为何与发送端李沙育波形不同的原因？ 答：李沙育图形的形状与两个输入信号的相位和频率都有关。 3. 为什么在全0或全1码下观察不到位定时的抖动？ 答：因为在全0或全1码下接收数据没有跳变沿，译码器无论从任何时刻开始译码均能正确译码，因此译码器无须进行调整，当然就看不到位定时的抖动了。 实验二BPSK传输系统实验 实验后思考题： 1.写出眼图正确观察的方法。 答：眼图是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。 观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称为“眼图”。从“眼图”上可以观察出码间串扰和噪声的影响，从而估计
无线通信原理实验题目之二： 实验报告 2.2：两径模型的仿真实验二(**) 实验工具：Mathworks Matlab 实验目的：了解两径模型中的路径损耗，熟练操作matlab 软件；实现内容： 实验代码： clc; Pt = 1;%发送功率归一化0dB ht = 50; %发送天线的高度 hr = 2; %接收天线的高度 db_ht=10*log10(ht); %运用log10，化为db单位 f = 900000000; %频率 c = 300000000; %波速 lam = c/f; %波长即λ R = -1; Gl = 1; %发射天线增益
Gr =1; %接收天线增益 d = 1:100000; %1m~100km db_d = 10*log10(d); %运用log10，化为db单位 l=sqrt((ht-hr)^2 + d.^2) x=sqrt((ht+hr)^2 + d.^2) deltax = x - l; %即时延△x deltafai = 2*pi*deltax/lam; %即△φ Pr = Pt*((lam/(4*pi))^2)*((abs(sqrt(Gl)./l + R*sqrt(Gr)*exp(-j*deltafai)./x)).^2); %接收功率 dc = 4*ht*hr/lam; %临界距离 db_Pr = 10*log10(Pr)-10*log10(Pr(1)); %运用10log10，化为db单位，并归一化起点 plot(db_d,db_Pr,'r'); %Gr=1时，接收功率与距离的关系，红色 hold on; grid on; %网格 plot([db_ht db_ht],[-100 40],'--g'); %绘制临界距离dc，用虚线 plot([10*log10(dc) 10*log10(dc)],[-100 40],'--b'); %绘制临界距离dc，用虚线 legend('两径模型的功率下降','发射天线高度ht','临界距离dc');%对各关系曲线的备注xlabel('10log10(d)'); ylabel('接收功率Pr（dB）'); title('两径模型，接收信号功率'); hold on; plot([0,db_ht],[0,0],'k'); hold on; b1=2*db_ht; x1=10*log10(dc); y1=-2*x1+b1; plot([db_ht,x1],[0,y1],'k'); hold on; b2=y1+4*x1; x2=(-100-b2)/(-4); plot([x1,x2],[y1,-100],'k'); 运行结果：
武汉大学教学实验报告 动力与机械学院能源动力系统及自动化专业2013 年11 月10 日
一、实验操作过程 1.在仿真软件packet tracer上按照实验的要求选择无线路由器，一般路由器和PC机构建一个无线局域网，局域网的网络拓扑图如下： 2.按照实验指导书上的表9.1（参数配置表）对路由器，ＤＮＳ服务器，ＷＷＷ服务器和ＰＣ机进行相关参数的配置： 服务器配置信息（子网掩码均为255.255.255.0） 主机名IP地址默认网关 DNS 202.2.2.1 202.2.2.2 WWW 202.3.3.1 202.3.3.3 路由器配置信息（子网掩码均为255.255.255.0） 主机名型号IP地址默认网关时钟频率ISP 2620XM e1/0:202.2.2.2 e1/1:202.3.3.3 s0/0:202.1.1.2 64000 Router2(Server) 2620XM f0/0:192.168.1.1 s0/0:202.1.1.1 Wireless Router Linksys WRT300N 192.168.1.2 192.168.1.1 202.2.2.1 备注：PC机的IP地址将通过无线路由器的设置自动分配 2.1 对router0（sever）断的配置： 将下列程序代码输到router0中的IOS命令行中并执行，对router0路由器进行设置。Router>en Router#conf t
2.3 WWW服务器的相关配置 对www服务器进行与DNS服务器相似的配置，包括它的IP地址，子网掩码，网关等，具体的相关配置图见下图： WWW服务器的相关配置图
通信原理 实验一 实 验 报 告 实验日期： 学院： 班级： 学号： 姓名： 指导老师：
实验一数字基带传输系统的MA TLAB仿真 一、实验目的 1、熟悉和掌握常用的用于通信原理时域仿真分析的MATLAB函数； 2、掌握连续时间和离散时间信号的MATLAB产生； 3、牢固掌握冲激函数和阶跃函数等函数的概念，掌握卷积表达式及其物理意义，掌握 卷积的计算方法、卷积的基本性质； 4、掌握利用MATLAB计算卷积的编程方法，并利用所编写的MA TLAB程序验证卷积的 常用基本性质； 5、掌握MATLAB描述通信系统中不同波形的常用方法及有关函数，并学会利用 MATLAB求解系统功率谱，绘制相应曲线。 基本要求：掌握用MATLAB描述连续时间信号和离散时间信号的方法，能够编写 MATLAB程序，实现各种常用信号的MA TLAB实现，并且以图形的方式再现各种信号的波形。 二、实验内容 1、编写MATLAB 程序产生离散随机信号 2、编写MATLAB 程序生成连续时间信号 3、编写MATLAB 程序实现常见特殊信号 三、实验原理 从通信的角度来看，通信的过程就是消息的交换和传递的过程。而从数学的角度来看， 信息从一地传送到另一地的整个过程或者各个环节不外乎是一些码或信号的交换过程。例如 信源压缩编码、纠错编码、AMI编码、扰码等属于码层次上的变换，而基带成形、滤波、调 制等则是信号层次上的处理。码的变换是易于用软件来仿真的。要仿真信号的变换，必须解 决信号与信号系统在软件中表示的问题。 四、实验步骤 （1）分析程序program1_1 每条指令的作用，运行该程序，将结果保存，贴在下面的空白 处。然后修改程序，将dt 改为0.2，并执行修改后的程序，保存图形，看看所得图形的效果 怎样。 dt=0.01 时的信号波形 Sinusoidal signal x(t) -2-1.5-1-0.500.51 1.52 Time t (sec) dt=0.2 时的信号波形
现代无线通信原理实验 李晓21班13号52112113 实验一Okumura-Hata无线传播模型仿真实验 实验内容 使用Matlab编程计算Okumura-Hata传播路径损耗，绘制Okumura-Hata传播模型损耗---频率曲线图。 实验条件 频率范围：300 ~1500MHz，基站天线高度为30m，移动台天线高度为1.5m。传播距离分别为d=2km和5 km，以频率为变量，通信距离为参变量编程绘出城市准平滑地形、郊区、农村环境下的Okumura-Hata传播模型损耗-频率曲线图。实验要求 在一个图中显示6条曲线； 所有曲线均为蓝色线，d=2km用实线，d=5km用虚线；城区用“o”、郊区用“* ”及乡村用“□”标注曲线上的点； 在曲线图的空白处对曲线进行标注； 图要有横纵坐标标示，横坐标为频率（Mhz），纵坐标为损耗中值（dB） 图形的题头为学生本人姓名和学号。 实验仿真图
200 400600 8001000120014001600 90100 110 120 130 140 150 160 频率(MHz) 损耗中值(d B ) 姓名:李晓 班级：二十一班 学号:52112113 城市: d1=2km 城市: d2=5km 郊区: d1=2km 郊区: d2=5km 乡村: d1=2km 乡村: d2=5km 实验图反映了随着频率，距离以及地点的变化而变化的损耗中值。 实验分析 由图看出 ①路径损耗都随传输距离的增大而增大； ②城市的路径损耗最大，郊区次之，乡村最小，说明障碍物越多对信号传输损耗的就越强； ③随 频 率 的 增 大，路径损耗越强。 附录 Okumura-Hata 传播模型路径损耗计算公式 式中 fc — 工作频率（MHz ） ()() ()69.5526.16log 13.82log 44.9 6.55log log p c te re te cell terrain L dB f h h h d C C α=+--+-++
通信原理实验报告
作者: 日期:
通信原理实验报告 实验名称：实验一—数字基带传输系统的—MATLAB方真 实验二模拟信号幅度调制仿真实验班级：10通信工程三班_________ 学号：2010550920 ________________ 姓名：彭龙龙______________
指导老师：王仕果______________
实验一数字基带传输系统的MATLA仿真 一、实验目的 1、熟悉和掌握常用的用于通信原理时域仿真分析的MATLAB函数； 2、掌握连续时间和离散时间信号的MATLAB产生； 3、牢固掌握冲激函数和阶跃函数等函数的概念，掌握卷积表达式及其物理意义，掌握卷积的计算方法、卷积的基本性质； 4、掌握利用MATLAB计算卷积的编程方法，并利用所编写的MATLAB程序验证卷积的常用基本性质； 5、掌握MATLAB描述通信系统中不同波形的常用方法及有关函数，并学会利用MATLAB求解系统功率谱，绘制相应曲线。 基本要求：掌握用MATLAB描述连续时间信号和离散时间信号的方法，能够编写 MATLAB程序，实现各种常用信号的MATLA实现，并且以图形的方式再现各种信号的波形。 二、实验内容 1、编写MATLAB程序产生离散随机信号 2、编写MATLAB程序生成连续时间信号 3、编写MATLAB程序实现常见特殊信号 三、实验原理 从通信的角度来看，通信的过程就是消息的交换和传递的过程。而从数学的角度来看，信息从一地传送到另一地的整个过程或者各个环节不外乎是一些码或信号的交换过程。例如信源压缩编码、纠错编码、AMI编码、扰码等属于码层次上的变换，而基带成形、滤波、调 制等则是信号层坎上的处理。码的变换是易于用软件来仿真的。要仿真信号的变换，必须解 决信号与信号系统在软件中表示的问题。 3.1信号及系统在计算机中的表示 3.1.1时域取样及频域取样 一般来说，任意信号s(t)是定义在时间区间(-R, +R)上的连续函数，但所有计算机的CPU都只能按指令周期离散运行，同时计算机也不能处理( -R, + R)这样一个时间段。 为此将把s(t)按区间T, T截短为 2 2 S T(t)，再对S T(t)按时间间隔△ t均匀取样，得到取样 点数为: 仿真时用这个样值集合来表示信号 T Nt t s(t)。显然△ t反映了仿真系统对信号波形的分辨 率， (3-1) △ t越小则仿真的精确度越高。据通信原理所学，信号被取样以后，对应的频谱时频率的周期函数，其重复周期是—。如果信号的最高频率为f H，那么必须有f H W 丄才能保证不发 t 2 t 生频域混叠失真。设 1 B s 2 t 则称B s为仿真系统的系统带宽。如果在仿真程序中设定的采样间隔是△ (3-2) t,那么不能用
实验一常用信号的表示 【实验目的】 掌握使用MATLAB的信号工具箱来表示常用信号的方法。 【实验环境】 装有MATLAB6.5或以上版本的PC机。 【实验内容】 1. 周期性方波信号square 调用格式：x=square(t,duty) 功能：产生一个周期为2π、幅度为1 ±的周期性方波信号。其中duty表示占空比，即在信号的一个周期中正值所占的百分比。 例1：产生频率为40Hz，占空比分别为25%、50%、75%的周期性方波。如图1-1所示。 clear; % 清空工作空间内的变量 td=1/100000; t=0:td:1; x1=square(2*pi*40*t,25); x2=square(2*pi*40*t,50); x3=square(2*pi*40*t,75); % 信号函数的调用subplot(311); % 设置3行1列的作图区，并在第1区作图plot(t,x1); title('占空比25%'); axis([0 0.2 -1.5 1.5]); % 限定坐标轴的范围 subplot(312); plot(t,x2); title('占空比50%'); axis([0 0.2 -1.5 1.5]); subplot(313); plot(t,x3); title('占空比75%'); axis([0 0.2 -1.5 1.5]);
图1-1 周期性方波 2. 非周期性矩形脉冲信号rectpuls 调用格式：x=rectpuls(t,width) 功能：产生一个幅度为1、宽度为width、以t=0为中心左右对称的矩形波信号。该函数横坐标范围同向量t决定，其矩形波形是以t=0为中心向左右各展开width/2的范围。Width 的默认值为1。 例2：生成幅度为2，宽度T=4、中心在t=0的矩形波x(t)以及x(t-T/2)。如图1-2所示。 t=-4:0.0001:4; T=4; % 设置信号宽度 x1=2*rectpuls(t,T); % 信号函数调用 subplot(121); plot(t,x1); title('x(t)'); axis([-4 6 0 2.2]); x2=2*rectpuls(t-T/2,T); % 信号函数调用
一、填空 1、单音调制时，幅度A不变，改变调制频率Ωm，在PM中，其最大相移△θm 与Ωm_______关系，其最大频偏△?m与Ωm__________；而在FM，△θm与Ωm________,△?m与Ωm_________。 1、在载波同步中，外同步法是指____________________，内同步法是指 ________________________。 2、已知一种差错控制编码的可用码组为：0000、1111。用于检错，其检错能力 为可检；用于纠正位错码；若纠一位错，可同时检查错。 3、位同步信号用于。 1．单边带信号产生的方式有和。 2．设调制信号的最高频率为f H ，则单边带信号的带宽为，双边带信号的带宽为，残留边带信号的带宽为。 3．抽样的方式有以下2种：抽样、抽样，其中没有频率失真的方式为抽样。 4．线性PCM编码的过程为，，。 5．举出1个频分复用的实例。 6．当误比特率相同时，按所需E b /n o 值对2PSK、2FSK、2ASK信号进行排序 为。 7、为了克服码间串扰，在___________之前附加一个可调的滤波器；利用____________的方法将失真的波形直接加以校正，此滤波器称为时域均衡器。 1、某数字传输系统传送8进制信号，码元速率为3000B，则该系统的信息速 率为。 2、在数字通信中，可以通过观察眼图来定性地了解噪和对系统性 能的影响。 3、在增量调制系统中，当模拟信号斜率陡变时，阶梯电压波形有可能跟不 上信号的变化，形成很大失真的阶梯电压波形，这样的失真称 为。 4、为了防止二进制移相键控信号在相干解调时出现“倒π”现象，可以对 基带数字信号先进行，然后作BPSK调制。 1、通信系统的性能指标主要有和，在模拟通信系统中前者用有效传输带宽衡量，后者用接收端输出的衡量。 2、对于一个数字基带传输系统，可以用实验手段通过在示波器上观察该系统
通信原理实验指导书思考题答案 实验一思考题P1-4： 1、位同步信号和帧同步信号在整个通信原理系统中起什么作用？ 答：位同步和帧同步是数字通信技术中的核心问题，在整个通信系统中，发送端按照确定的时间顺序，逐个传输数码脉冲序列中的每个码元，在接收端必须有准确的抽样判决时刻（位同步信号）才能正确判决所发送的码元。位同步的目的是确定数字通信中的各个码元的抽样时刻，即把每个码元加以区分，使接收端得到一连串的码元序列，这一连串的码元序列代表一定的信息。通常由若干个码元代表一个字母（符号、数字），而由若干个字母组成一个字，若干个字组成一个句。帧同步的任务是把字、句和码组区分出来。尤其在时分多路传输系统中，信号是以帧的方式传送的。克服距离上的障碍，迅速而准确地传递信息，是通信的任务，因此，位同步信号和帧同步信号的稳定性直接影响到整个通信系统的工作性能。 2、自行设计一个码元可变的NRZ码产生电路并分析其工作过程。 答：设计流程图如下。 提示：若设计一个32位的NRZ码，即要求对位同步信号进行32分频，产生一路NRZ码的帧同步信号，码型调节模块对32位码进行设置，可得到可变的任何32位码型，通过帧同步倍锁存设置的NRZ码，通过NRZ码产生器模块把32位并行数据进行并串转换，用位同步信号进行一位一位输出，循环输出32位可变NRZ码即我们的设计完毕。 实验二思考题P2-4： 1、实验时，串/并转换所需的帧同步信号高电平持续时间必须小于一位码元的宽度，为什么？ 答：如果学生认真思考，可以提出没有必要一定小于一位码元的宽度。如24位的数据在串行移位时，当同步信号计数到第24位时，输出帧信号，通过帧信号的上升沿马上锁存这一帧24位数据，高电平没有必要作要求。主要检查学生是否认真考虑问题。 2、是否还有更好的方法实现串/并转换？请设计电路，并画出电路原理图及各点理论上的波形图。 答：终端模块采用移位锁存的方法实现串/并转换，此方法目前是最好的方法了。 实验四思考题P4-6： 1、在分析电路的基础上回答，为什么本实验HDB3编、解码电路只能在输入信号是码长为24位的周期性NRZ码时才能 正常工作？ 答：因为该电路采用帧同步控制信号，而1帧包含24位，所以当NRZ码输入电路到第24位时，帧同步信号给一个脉冲，使得电路复位。HDB3码再重新对NRZ码进行编译。且HDB3码电路对NRZ进行编译的第一位始终是固定的值。 因此HDB3编译码电路只能在输入信号是码长为24位的周期性NRZ码才能正常工作。但是由于HDB3码很有特点，现在为了使学生更好的观察HDB3如何进行编译码，我们对电路进行了改正，去掉了帧同步控制信号，所以现在对任意位的NRZ码都可以进行编码。 2、自行设计一个HDB3码编码电路，画出电路原理图并分析其工作过程。 答：根据HDB3的编码规则，CPLD电路实现四连“0”的检测电路，并根据检测出来的结果确定破坏点“V”脉冲的加入，再根据取代节选择将“B”脉冲填补进去。原理框图如下： 3
通信原理 实 验 报 告
实验一 数字基带信号实验(AMI/HDB3) 一、 实验目的 1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点 2、掌握AMI 、HDB 3的编码规则 3、掌握从HDB 3码信号中提取位同步信号的方法 4、掌握集中插入帧同步码时分复用信号的帧结构特点 5、了解HDB 3（AMI ）编译码集成电路CD22103 二、 实验内容 1、用示波器观察单极性非归零码（NRZ ）、传号交替反转码（AMI ）、三阶高密度 双极性码（HDB 3）、整流后的AMI 码及整流后的HDB 3码 2、用示波器观察从HDB 3/AMI 码中提取位同步信号的波形 3、用示波器观察HDB 3、AMI 译码输出波形 三、 基本原理 本实验使用数字信源模块（EL-TS-M6）、AMI/HDB 3编译码模块（EL-TS-M6）。 BS S5S4S3S2S1 BS-OUT NRZ-OUT CLK 并 行 码 产 生 器 八选一 八选一八选一分 频 器 三选一 NRZ 抽 样 晶振 FS 倒相器 图1-1 数字信源方框图 010×0111××××××××× ×××××××数据2 数据1 帧同步码 无定义位 图1-2 帧结构 四、实验步骤 1、 熟悉信源模块和HDB3/AMI 编译码模块的工作原理。 2、 插上模块（EL-TS-M6），打开电源。用示波器观察数字信源模块上的各种信号波形。 用FS 作为示波器的外同步信号，进行下列观察： （1） 示波器的两个通道探头分别接NRZ-OUT 和BS-OUT ，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1码对应的发光管亮，0码对应的发光管熄）；

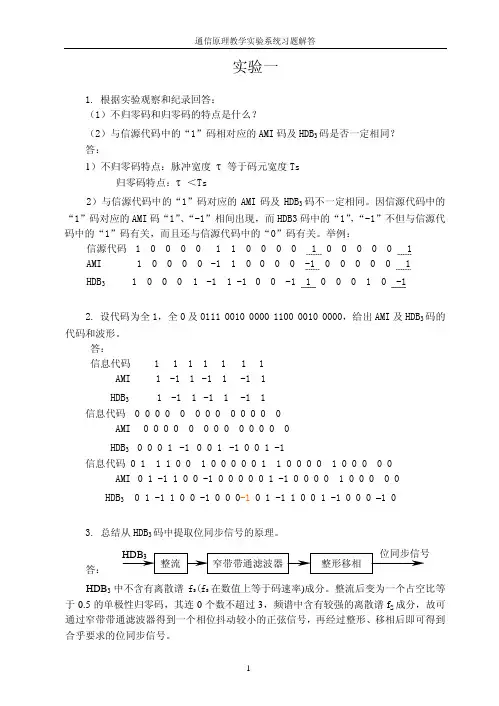

实验一 1. 根据实验观察和纪录回答： （1）不归零码和归零码的特点是什么 （2）与信源代码中的“1”码相对应的AMI码及HDB3码是否一定相同 答： 1）不归零码特点：脉冲宽度等于码元宽度Ts 归零码特点：＜Ts 2）与信源代码中的“1”码对应的AMI码及HDB3码不一定相同。因信源代码中的“1”码对应的AMI码“1”、“-1”相间出现，而HDB3码中的“1”，“-1”不但与信源代码中的“1”码有关，而且还与信源代码中的“0”码有关。举例： 信源代码 1 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 1 AMI 1 0 0 0 0 -1 1 0 0 0 0 -1 0 0 0 0 0 1 HDB3 1 0 0 0 1 -1 1 -1 0 0 -1 1 0 0 0 1 0 -1 2. 设代码为全1，全0及0111 0010 0000 1100 0010 0000，给出AMI及HDB3码的代码和波形。 答： 信息代码 1 1 1 1 1 11 AMI 1 -1 1 -1 1-1 1 HDB3 1 -1 1 -1 1 -1 1 信息代码0 0 0 0 0 0 0 0 0 0 0 0 0 AMI0 0 0 0 0 0 0 0 0 0 0 0 0 HDB3 0 0 0 1-10 0 1-1 0 0 1 -1 信息代码 0 1 1 1 0 0 1 0 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 AMI0 1 -1 1 0 0 -1 0 0 0 0 0 1 -1 0 0 0 0 1 0 0 0 0 0 HDB30 1 -1 1 0 0 -1 0 0 0-1 0 1 -1 1 0 0 1 -1 0 0 0 –1 0 3. 总结从HDB3码中提取位同步信号的原理。 答： 位同步信号HDB3 整流窄带带通滤波器整形移相 HDB3中不含有离散谱f S(f S在数值上等于码速率)成分。整流后变为一个占空比等于的单极性归零码，其连0个数不超过3，频谱中含有较强的离散谱f S成分，故可通过窄带带通滤波器得到一个相位抖动较小的正弦信号，再经过整形、移相后即可得到合乎要求的位同步信号。
一、选择题 1?用光缆作为传输的通信方式是_A ____ A有限通信B明显通信C微波通信D无线通信 2.下列选项屮_A—不属于传输设备 A电话机B光缆C微波接收机D同轴电缆 3?网状网拓扑结构中如果网络节点数为6,则连接网络的链路数为_D ________ A10 B 5 C6 D15 4.目前我国的电信网络是_C_级网络结构 A7 B5 C 3 D2 5.国际电信联盟规定话音信号牌的抽样频率为_D_ A3400HZ B5000HZ C6800HZ D8000HZ 6?下列_C_号码不属于我国常用的特殊号码业务。 A110 B122 C911 D114 7.PCM30/32路系统采用的是_B _____ 多路复用技术。 A频分多路复用技术B时分多路复用技术C波分多路复用技术D码分多路复用技术8?我国7号信令网采用的是_C_级网络结构。 A7 B5 C3 D2 9.下列哪两种数字数据编码方式会积累直流分量（多选）_A,C_ A单极性不归零码B双极性不归零C单极性归零码D双极性归零码 10.下列哪种数据交流形式不属于分组交换_A_ A电路交换B ATM交换CIP交换D MPLS交换 11?传统微波频段，频率范围为_D _____ A30~300HZ B30K~300KHZ C300K~3000KHZ D300M~300GHZ 12.下列哪种传输方式不属于无线电波的多径传输方式_B _____ A地波B宁宙射线C对流层反射波D B由空间波 13.关于微波通信补偿技术屮，下列哪项不属于常用的分集接收技术_D_ A频率分集B空间分集C混合分集D时间分集 14.卫星通信的工作频段屮，C频段的工作频段为6/4GHZ,下列哪项关于C频段的表述是正 确的___ C ___ A工作频段为4~6GHZ B工作频段为1.5GHZ C上行频率为6GHZ,下行频率为4GHZ D上彳丁频率为4GHZ,下彳丁频率为6GHZ 15.为保证同步卫星的可通信区域，地球站天线的仰角应为_B ______ AO B5 C大于0 D大于5 正在建设的我国第二代北斗系统是由_A_颗卫星组成 A35 B5 C3 D30 17.ADSL技术采用的是—A_复用技术 A频分复用技术B时分复用技术C波分复用技术D码分复用技术 18.下列哪种xDSL技术是上、下行速率对称的_C— A VDSL B ADSL C SDSL D RADSL 19.ADSL信道传输速率是_C ____ A上行最高1.6Mbits/s,下彳丁最高13Mbits/s B上彳丁最高2.3Mbits/s,下彳丁最高2.3Mbits/s C上行最高IMbits/s,下行最高12Mbits/s D上行最高2Mbits/s,下行最高2Mbits/s
实验一、PCM编译码实验 实验步骤 1. 准备工作：加电后，将交换模块中的跳线开关KQ01置于左端PCM编码位置，此时MC145540工作在PCM编码状态。 2. PCM串行接口时序观察 （1）输出时钟和帧同步时隙信号观测：用示波器同时观测抽样时钟信号（TP504）和输出时钟信号（TP503），观测时以TP504做同步。分析和掌握PCM编码抽样时钟信号与输出时钟的对应关系（同步沿、脉冲宽度等）。 （2）抽样时钟信号与PCM编码数据测量：用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。 3. PCM编码器 （1）方法一： （A）准备：将跳线开关K501设置在测试位置，跳线开关K001置于右端选择外部信号,用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006（地）。 （B）用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以TP504做同步。分析和掌握PCM编码输出数据与抽样时钟信号（同步沿、脉冲宽度）及输出时钟的对应关系。分析为什么采用一般的示波器不能进行有效的观察。 （2）方法二： （A）准备：将输入信号选择开关K501设置在测试位置，将交换模块内测试信号选择开关K001设置在内部测试信号（左端）。此时由该模块产生一个1KHz的测试信号，送入PCM编码器。（B）用示波器同时观测抽样时钟信号（TP504）和编码输出数据信号端口（TP502），观测时以内部测试信号（TP501）做同步（注意：需三通道观察）。分析和掌握PCM编码输出数据与帧同步时隙信号、发送时钟的对应关系。 4. PCM译码器 （1）准备：跳线开关K501设置在测试位置、K504设置在正常位置，K001置于右端选择外部信号。此时将PCM输出编码数据直接送入本地译码器，构成自环。用函数信号发生器产生一个频率为1000Hz、电平为2Vp-p的正弦波测试信号送入信号测试端口J005和J006（地）。 （2） PCM译码器输出模拟信号观测：用示波器同时观测解码器输出信号端（TP506）和编码器输入信号端口（TP501），观测信号时以TP501做同步。定性的观测解码信号与输入信号的关系：质量、电平、延时。 5. PCM频率响应测量：将测试信号电平固定在2Vp-p，调整测试信号频率，定性的观测解码恢复出的模拟信号电平。观测输出信号信电平相对变化随输入信号频率变化的相对关系。
AM调制和解调的仿真原理：1）AM调制的原理是，发射信号的一侧将信号加到高频振荡上，然后通过天线发射出去。在此，高频振荡波是载波信号，也称为载波。调幅是通过调制信号来控制高频载波的幅度，直到其随调制信号线性变化。在线性调制系列中，第一幅度调制是全幅度调制或常规幅度调制，称为am。在频域中，调制频谱是基带调制信号频谱的线性位移；在时域中，调制包络与调制信号波形具有线性关系。设正弦载波为：C（T）= ACOS （WCT +φ0），其中a为载波幅度；WC是载波角频率；φ0是载波的初始相位（通常假设φ0 = 0）。调制信号（基带信号）为m（T）。根据调制的定义，幅度调制信号（调制信号）通常可以表示为：如果调制信号M（T）的频谱为m（W），则SM（T）= am（T）cos（WCT），则调制信号的频谱SM（T）：SM（W）= a [M（W + WC）+ m（w﹥6 ﹣1wc）] /22。从高频调制信号中恢复调制信号的过程称为解调。）也称为检测。对于幅度调制信号，解调是从幅度变化中提取调制信号的过程。解调是调制的逆过程。产品类型的同步检波器可用于解调振幅。可以将调制信号与本地恢复载波信号相乘，并且可以通过低通滤波来获得解调信号。下图显示了AM解调的原理：原理图和仿真结果：参数设置：正弦波WAVE1和正弦波WAVE2
模块分别在发送器和接收器处生成载波信号，并且角频率ωC设置为60 rad / s，并且调幅系数为1；调制信号M（T）由正弦波模块产生，为正弦波信号，角频率为5rad / s，幅度为1V。直流分量A0恒定。低通滤波器模块的截止频率设置为6rad / s。承运人：sin60t;调制信号：sin（5T）sin（60t）2 2. B DSB调制和解调模拟调制原理：在幅度调制的一般模型中，如果滤波器是全通网络（= 1），则滤波器中没有DC分量。调制信号，则输出调制信号是没有载波分量（DSB）的双边带调制信号。当源信号的极性改变时，调制信号的相位将突然改变π。SDSB （T）= m（T）coswct调制的目的是将调制信号的频谱移动到所需位置，从而提高系统信息传输的有效性和可靠性。DSB调制原理的框图如图4-3所示：图1：DSB信号本质上是基带信号和载波的乘法，而卷积在频域中。表达式为：调制后，s DSB（W）= [M（W + WC）+ m （W？6？1 WC）] / 2（1），已调制信号的带宽变为原始基带信号带宽的两倍：模拟基带信号的带宽为W。则调制信号的带宽为2W；（2）在调制信号中没有离散的载波频率分量，因为原始的模拟基带信号不包含离散的DC分量。（3）（4）某个信号的频谱或随机信号的功率谱是基带信号的频谱/功率谱的线性位移。因此，它称为线性调制。解调原理：DSB只能进
