《混凝土结构工程施工质量验收规范》(GB50204-2015) 结构实体检验 相关事项的规定 （内部试行2016.2.17） 我站对《混凝土结构工程施工质量验收规范》(GB50204-2015)结构实体检验中的相关问题，现统一规定如下： 1、《混凝土结构工程施工质量验收规范》(GB50204-2015) 中10. 1.1条：对涉及混凝土结构安全的有代表性的部位应进行结构实体检验。结构实体检验应包括混凝土强度、钢筋保护层厚度、结构位置与尺寸偏差以及合同约定的项目；必要时可检验其它项目。 结构实体检测应由监理单位组织施工单位实施，并见证实施过程。施工单位应制定结构实体检测专项方案，并经监理单位审核批准后实施。除结构位置与尺寸偏差外的结构实体检验项目，应由具有资质的检测机构完成。 2、混凝土强度按本规范10.1.2、10.1.5条执行。如在监督过程中发现混凝土试块管理混乱如未按标准进行养护、代做试块，或混凝土在生产、运输过程有问题或现场未按要求施工、养护不到位、随意加水等情况时，可以开抽测通知单，委托检测机构进行现场回弹、钻芯。
3、钢筋保护层厚度应由具有相应资质的检测机构完成。钢筋保护层厚度检验时： （1）检测批的划分为：同类构件按一栋楼作为一检测批（分段验收的按分段验收的为一批）。 （2）在统计构件数量时，板是以一个自然间面积为一块板。 （3）梁的抽检频率。 悬挑梁抽取不少于总数的5%且不少于10个确定，非悬挑梁抽取不少于总数的2%且不少于5个确定，样本应分布均匀，只要检测框架梁（受力构件），样板总量按轴线节点来确定。当悬挑梁数量少于10个时，应全数检验。地下室梁(±0.000以下)独立于主体部分，按总数的2%且不少于5个确定。 （4）在对结构实体钢筋保护层厚度检测时，对悬挑梁、悬挑板，仅需检测上部受力主筋；对于同一块板需同时检测板面、板底钢筋，且板面、板底钢筋保护层厚度批量检验结果应分开评定。 （5）对于该规范E.0.2条规定“对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验”，即同一块板的板面、板底均要检测不少于6根钢筋。 3、结构实体检验完成后，方可进行地基基础、主体结构分部工程验收。
钢筋混凝土保护层在保证结构受力性能、结构安全和持久性、结构耐火性能等方面具有重要作用。目前建筑施工中较普遍的存在混凝土保护层质量问题，关系到建筑物的安全和使用寿命，在施工过程中，应采取措施进行有效控制. 钢筋混凝土保护层质量对钢筋混凝土结构的受力性能、耐久性和耐火性能等都具有很大影响，直接关系到建筑物的安全和使用寿命。在施工过程中必须高度重视并加强质量控制。 混凝土结构一般应注意两种保护层厚度：一是受力主筋保护层厚度。如梁的受力主筋外边缘至混凝土外缘之间的最小距离，即主筋外皮到结构间外表面的尺寸。二是箍筋和构造筋的保护层厚度。如梁的箍筋外皮到结构构件表面的尺寸。架立筋保护层厚度，以箍筋内净高尺寸。架立筋保护层厚度，以箍筋内净高尺寸控制 混凝土保护层的功能和作用 保证混凝土与钢筋共同工作，确保结构力性能 混凝土与钢筋共同工作，是保证结构构件承载能力和结构性能的基本条件。混凝土是抗压性能较好的脆性材料，钢筋是抗拉性能较好的延性材料。这两种材料各以其抗压、抗拉性能优势相结合，就构成了具有抗压抗弯抗剪抗扭等结构性能的各种结构形式的建筑物或结构物。 混凝土与钢筋共同工作的保证条件，是依靠混凝土与钢筋之间有足够的握裹力。握裹力主要有三种力构成： （1）粘结力（粘着力）。它是混凝土与钢筋表面的粘结力。 （2）摩擦力。当结构处于受力状态时混凝土与钢筋表面产生一种摩擦力。 （3）机械咬合力。它是由于钢筋表面凸凹不平与混凝土接触面产生一种咬合力。 由粘着力、摩擦力、咬合力这三种力构成的握裹力，直接关系到钢筋混凝土结构的性能和承载能力。保证混凝土与钢筋之间的握裹力，就要求保护层要有一定的厚度。如果保护层厚度过小，则混凝土与钢筋之间不能发挥握裹力的作用。因此规范规定混凝土保护层厚度的最小尺寸，不应小于受力钢筋的一个直径。 保护钢筋不锈蚀，确保结构安全和耐久性 影响钢筋混凝土结构耐久性，造成其结构破坏的因素很多，如氯离子侵蚀、冻融破坏；混凝土不密实，裂缝；混凝土碳化，碱——集反应，在一定环境条件下都能造成钢筋锈蚀引起结构破坏。 钢筋锈蚀后，铁锈体积膨胀，体积一般增加到2~4倍，致使混凝土保护层开裂，潮气或水分渗入，加快和加重钢筋继续锈蚀，使钢筋锈短，导致建筑物破坏。 混凝土保护层对防止钢筋锈蚀具有保护作用。这种保护作用在无有害物质侵蚀下才能有效。但是，保护层混凝土的碳化，给钢筋锈蚀提供了外部条件。因此，混凝土碳化对钢筋锈蚀有很大影响，关系到结构耐久性和安全性。保护钢筋不应受高温（火灾）影响，使结构急剧丧失承载力 保护层具有一定厚度，可以使建筑物的结构在高温条件下或遇有火灾时，保护钢筋不因受到高温影响，使结构急剧丧失承载力而倒塌。因此保护层的厚度与建筑物耐火性有关。 混凝土和钢筋均属非燃烧体，以砂石为骨料的混凝土一般可耐高温700℃。钢筋混凝土结构都不能直接接触明或火源，应避免高温辐射，由于施工原因造成保护层过小，一旦建筑物发生火灾，会造成对建筑物耐火等级或耐火极限的影响。这些因素在设计时均应考虑，混凝土保护层按建筑物耐火等级要求规定的厚度设计时，遇有火灾可保护结构或延缓结构倒塌时间，可谓人口疏散和物资转移提供一定的缓冲时间。如保护层过小，可能会失去这个缓冲时间，造成生命、财产的更大损失。 混凝土保护等质量存在的问题 （1）施工中混凝土超出设计选定的保护层厚度，会使有效厚度H0减小，影响结构承
混凝土保护层 目录 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用 （1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。（2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。（3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、 墙、 壳 板、 墙、 壳 板、 墙、 壳 梁梁梁柱柱柱 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 ≤C20 C25- C45 ≥C50 一20 15 15 30 25 25 30 30 30 二a - 20 20 - 30 30 - 30 30 二b - 25 20 - 35 30 - 35 30 三- 30 25 - 40 35 - 40 35 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.
混凝土的保护层 摘要：在钢筋混凝土构件中，为防止钢筋锈蚀，并保证钢筋和混凝土牢固黏结在一起，钢筋外面必须有足够厚度的混凝土保护层。对于此混凝土保护层也有所规定，它不应小于钢筋直径，也不应小于粗骨料最大粒径的1。25倍，所以要确定好适当的厚度。对所选的混凝土也要根据环境条件的影响（露天，雨天或者室内），其质量的影响，还有设计使用年限，确定其耐久性等等，进行设计及施工。其实此保护层在不同构件中的厚度都是有所差别的，比如是基础中钢筋的保护层厚度，或者是辅助钢筋，还是预制混凝土构件的保护层厚度。因此，这种必要的保护层主要与钢筋混凝土结构构件、环境因素、混凝土的选择等因素都有很大的关系，明确这些方面至关重要。 关键词：钢筋混凝土的作用碳化厚度耐久性要求影响 混凝土结构中钢筋并不外露而被包裹在混凝土里面。由钢筋外边缘到混凝土表面的最小距离称为保护层厚度。混凝土保护层的作用如下： 1．维持受力钢筋及混凝土之间的握裹力 混凝土结构中钢筋能够受力是因为其与周围混凝土之间的黏结锚固作用。受力钢筋（尤其是变形钢筋）与混凝土之间的咬合作用是构成握裹力的主要的成分。钢筋周围混凝土的握裹力很大程度上取决于混凝土握裹层的厚度，是成正比的。为了保护受力钢筋的抗力能够正常发挥，受力钢筋的混凝土保护层厚度不应小于其直径。 2．保护钢筋免遭锈蚀 混凝土结构与钢结构相比，其突出优点是耐久性好。这是由于混凝土的碱性环境使包裹在其中的钢筋表面形成钝化膜而不宜锈蚀。但是，由于浇筑混凝土过程中离析、泌水、沉陷而形成的毛细孔道和裂隙；混凝土收缩、温度变化或受力后引起的裂缝使大气中的水和二氧化碳或其他酸性介质得以渗入混凝土内部，中和了混凝土的碱性而使其变成中性的碳酸钙，这个过程称为碳化。碳化随时间由混凝土表面向内部发展，其速度与混凝土的质量及环境有关。 当碳化到达钢筋表面以后，钢筋由于失去钝化膜的保护，可能因电化学作用而锈蚀，从而引起锈胀裂缝，甚至削弱钢筋截面，最终降低锚固作用和承载能力。碳化的时间与保护层厚度有关，因此一定的保护层厚度是保证结构耐久性所必须的条件。 调查表明，我国混凝土结构的耐久性普遍较差。由于传统的混凝土强度偏低，抗碳化能力不强，加之保护层厚度偏小，一般使用单位又缺乏合理的维护检修，甚至对结构粗暴使用。因此，我国不少混凝土结构不能保证在50年的设计使用年限内应有的使用功能和承载能力。大多数工业建筑使用25~30年后即需大修；对于有害介质环境中的建筑，使用寿命仅15~20年。民用建筑及公共建筑的室外构件，如阳台等也往往出现钢筋锈蚀现象，甚至酿成事故。因此，从耐久性和可持续发展的角度，我国混凝土保护层的厚度应适当增加。 3．对构件受力有效高度的影响 从锚固和耐久性的角度，钢筋在混凝土保护层中的厚度应该越大越好；然而从受力的角度而言，则正好相反。保护层厚度越大，构件截面有效高度就越小，构件的受力将受到影响。 因此，确定混凝土保护层厚度应综合考虑锚固、耐久性及有效高度三个因素，在能保证锚固和耐久性的条件下可尽量取较小的保护层厚度。而规范给出的保护层最小厚度正是保护层厚度的最低限度取值。 确定保护层厚度的原则： 1．粘结锚固作用及握裹层厚度 钢筋与混凝土之间的粘结锚固主要是依靠钢筋横肋与混凝土咬合齿之间的挤压作用。国
混凝土保护层的最小厚度 混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。 （1）从钢筋粘结锚固角度对混凝土保护层提出的要求是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需的强度。 （2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。 纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9-13的规定。 纵向受力钢筋的混凝土保护层最小厚度（mm）表9-13 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。 板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减10mm，且不应小于10mm。梁、柱中箍筋和构造钢筋的保护层不应小于15mm。 处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表9-13中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表9-13中一类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。 当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 3．特殊条件下的混凝土保护层 （1）一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减
少。 （2）三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。 （3）对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 （4）处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。
混凝土最小保护层厚度规范 1、定义 2、作用 3、最小厚度 4、《规范》关于混凝土保护层的其它规定 1、定义 混凝土保护层是指混凝土构件中，起到保护钢筋避免钢筋直接裸露的那一部分混凝土，其厚度为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。 2、作用（1）混凝土结构中，钢筋混凝土是由钢筋和混凝土两种不同材料组成的复合材料，两种材料具有良好的粘结性能是它们共同工作的基础，从钢筋粘结锚固角度对混凝土保护层提出要求，是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需强度。 （2）钢筋裸露在大气或者其他介质中，容易受蚀生锈，使得钢筋的有效截面减少，影响结构受力，因此需要根据耐久性要求规定不同使用环境的混凝土保护层最小厚度，以保证构件在设计使用年限内钢筋不发生降低结构可靠度的锈蚀。 （3）对有防火要求的钢筋混凝土梁、板及预应力构件，对混凝土保护层提出要求是，为了保证构件在火灾中按建筑物的耐火
等级确定的耐火限的这段时间里，构件不会失去支持能力。应符合国家现行相关标准的要求。 3、最小厚度混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，《混凝土结构设计规范》9、2、1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合下表的规定。一般设计中是采用最小值的。 纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别板、墙、壳板、墙、壳板、墙、壳梁梁梁柱柱柱 ≤C20C25-C45≥C50≤C20C25-C45≥C50≤C20C25-C45≥C50一 xx15302525303030二a-2020-3030-3030二b-2520-3530-3530三-3025-4035-4035 注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm、 4、《规范》关于混凝土保护层的其它规定第9、2、2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9、2、1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生
钢筋保护层厚度及位置、楼面板厚度检测 每一个单位工程钢筋保护层厚度抽检______块阳台板和 ______块板，现浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 300 200 1:50 楼梯±0.00平面图 6#楼板上顶面和下顶面打磨 钢筋保护层厚度及位置、楼面板厚度检测
每一个单位工程钢筋保护层厚度抽检______块阳台板和______块板，现 浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 300 200 1:50 楼梯±0.00平面图 6#楼板上顶面和下顶面打磨 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
每一个单位工程钢筋保护层厚度抽检______块阳台板和______块 板，现浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图9#楼板上顶面和下顶面打磨 300 200 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图10#楼板上顶面和下顶面打磨 300200 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图11#楼板上顶面和下顶面打磨 300200 施工单位： 监理单位: 建设单位： 钢筋保护层厚度及位置、楼面板厚度检测
浇混凝土悬挑板全部检测；楼面板厚度抽检______块。 1:50 楼梯±0.00平面图12#楼板上顶面和下顶面打磨 300200 施工单位： 监理单位: 建设单位：
混凝土保护层厚度验收规范
混凝土保护层厚度验收规 范 篇一：钢筋混凝土保护层厚度的具体含义及规范要求 钢筋混凝土保护层厚度的具体含义及规范要求 时间:：2011-10-06 栏目: 钢筋与结构编辑: 建筑质检员点击: 13744 次标签: 保护层混凝土保护层钢筋保护层 钢筋工程验收，保护层厚度是很重要的一项。保护层厚度过小，影响结构的耐久性；保护层厚度过大，影响钢筋力矩。但是天天提钢筋的保护层厚度，要是真的去想钢筋保护层具体是怎么计算的，估计好多人一下子都说不出来。这个其实规范和图集 GB50010-2010和11G101-1上有详细的说明。混凝土保护层厚度有最小和最大的要求，老规范对钢筋保护层厚度是按主要受力钢筋和箍筋、构造钢筋分开要求的，除了主筋有保护层的要求，箍筋也有保护层的要求。但是，新规范统一规定为“混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离”。 一、GB50010-2010《混凝土结构设计规范》8.2第102页、
11G101-1第54页对“混凝土保护层的最小厚度”的说明：1、混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离，适用于设计使用年限为50年的混凝土结构； 2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径； 3、设计使用年限为100年的混凝土结构，一类环境中，最外层钢筋的保护层厚度不应小于表中数值的1.4倍；二、三类环境中，应采取专门的有效措施； 4、混凝土强度等级不大于C25时，表中保护层厚度数值应增加5； 5、基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。 二、混凝土保护层最大厚度能有多大呢？ 这个问题很有趣，因为图集上没有说，所以很多人都不知道，甚至都没去考虑。其实混凝土验收规范上对此有一条说明：混凝土钢筋的保护层厚度必须符合要求，其允许偏差最大值不得超过1.5倍。 三、箍筋混凝土保护层厚度的要求。? 新规范已不再对箍筋混凝土保护层厚度做单独要求了，混凝土保护层厚度是指最外层钢筋外边缘至混凝土表面的距离。所以箍筋保护层厚度要求直接套用上表。 篇二：混凝土钢筋保护层厚度检测的有关规定

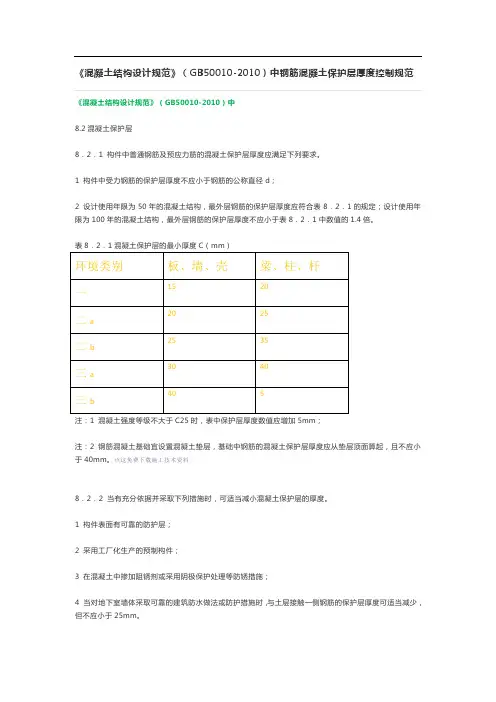

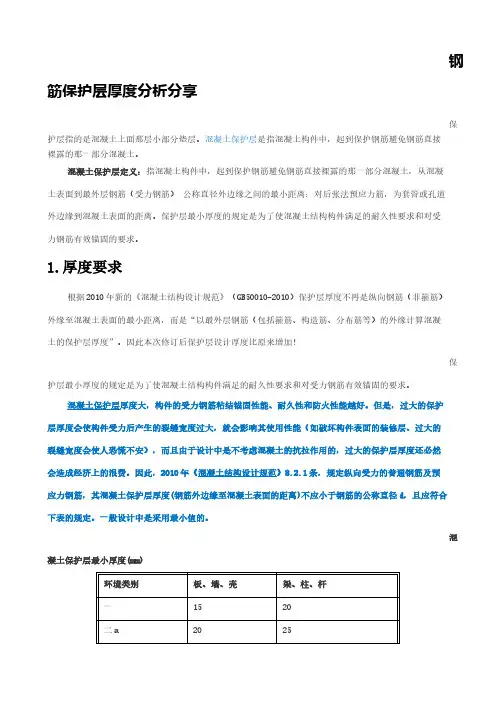

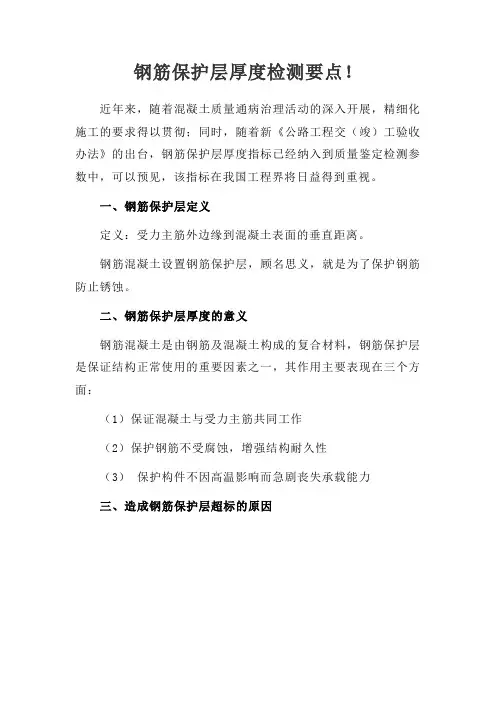

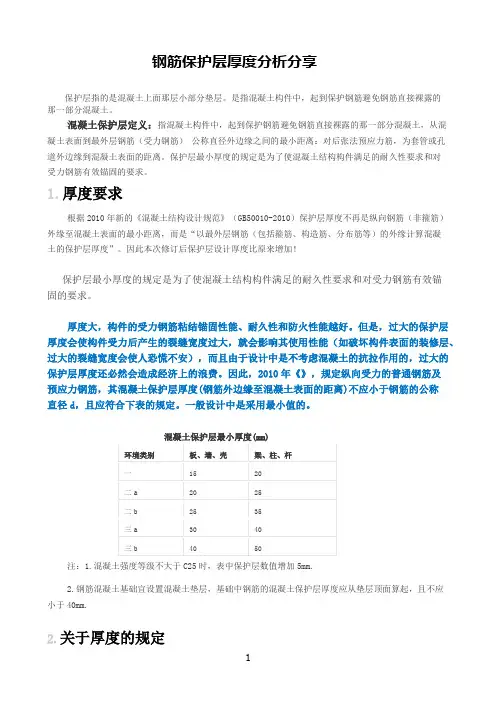

钢筋保护层厚度分析分享 保护层指的是混凝土上面那层小部分垫层。混凝土保护层是指混凝土构件中，起到保护钢筋避免钢
2.关于厚度的规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚 度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工 厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。 预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度 应按梁的数值取用。 第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不 应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂 构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。 第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。 第10.1.2条国家标准 GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进 行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特 别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测 定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7—+10mm；对板类构件为-5—+8mm。钢筋保护层厚度检验的合格点率为 90%及以上时为合格。 当合格点率小于 90%，但不小于 80%，可再抽取相同数量的构件检验，当两次抽减总和计 算的合格点率为 90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不 应大于允许偏差的1.5倍。 3室内正常环境下板、墙保护层15mm，梁、柱保护层20mm 4露天或室内高湿度环境： 1、砼强度小于等于C20时，板、墙保护层35mm，梁、柱保护层45mm 2、砼强度C25或C30时，板、墙保护层25mm，梁、柱保护层35mm 3、砼强度大于等于C35时，板、墙保护层15mm，梁、柱保护层25mm 基础按有无垫层区分：有垫层时40mm，无垫层时70mm 保护层具体还要按设计图纸定，图纸设计保护层厚度有可能有小幅调整。
混凝土保护层的作用 混凝土与钢筋之所以能够成为一个整体来承受外力， 关键在于钢筋与混凝土之间存在着一定的粘接强度。 粘接是钢筋与混凝土这两种性质不同材料形成一个整体，共同抵抗外力作用的基础， 钢筋与混凝土之间依靠粘接来传递应力、协调变形。 试验研究表明钢筋与混凝土之间的粘接力主要有化学胶接力、摩擦力和机械咬合力三方面组成。在混凝土强度等级一定的前提下，受力钢筋（尤其是变形钢筋）与混凝土之间的咬合作用是构成粘接力的主要成分，如果要保证受力钢筋与握裹层混凝土之间有必要的粘接强度混凝土应有一定相对厚度。混凝土保护层越厚，则粘接强度越大，反之越大。如果混凝土保护层厚度太薄，还可能使钢筋外围混凝土产生径向劈裂，影响结构安全。 总结 （混凝土应有一定相对厚度来保证受力钢筋与握裹层混凝土之间有必要的粘接强度 粘接是钢筋与混凝土这两种性质不同材料形成一个整体，共同抵抗外力作用的基础 依靠粘接来传递应力、协调变形 如果混凝土保护层厚度太薄，还可能使钢筋外围混凝土产生径向劈裂，影响结构安全） 不同保护层厚度情况下的钢筋混凝土单向板受力性能试验研究 P45 保护层厚度对悬臂板的影响 随着保护层厚度的增加承载力不断下降 正常保护层厚度在板在破坏时体现了比较好的塑形，在开裂后板有明显的屈服和塑形变形过程，裂缝和扰度的增长也比较缓慢； 对于保护层厚度大的悬臂板，一旦开裂荷载迅速下降，裂缝和扰度急剧增加，钢筋的作用明显减弱，板破坏时体现了一定的脆性 P56 保护层厚度对两端约束板的影响 保护层厚度的变化对两端约束板的承载力的影响没有其对悬臂板的影响那么明显。 两端约束板的承载力在不断降低，但降低幅度比较小 板的正常使用性几乎不受影响
钢筋保护层厚度及钢筋间距检测 1.适用范围 1.1适用于测定建筑工程混凝土结构内部钢筋的间距和钢筋保护层厚度检测。 1.2钢筋保护层厚度的检测，可采用非破损或局部破损的方法，也可采用非破损方法并用局部破损方法进行修正。 1.3局部破损方法适用于少量结构测点的抽样检测，其检测准确性较高，也可与非破损检测方法结合使用。 1.4非破损检测方法因对被检测结构无损伤，适用于大量结构构件、大面积检测。 1.5所选择的检测面宜为混凝土表面，应清洁、平整，并避开金属预埋件。 1.6对于具有饰面层的构件，其饰面层应清洁、平整，并与基体混凝土结合良好；饰面层主体材料以及夹层均不得含有金属，对于含有金属材质的饰面层应进行清除。如不能清除,在检测时对检测数据有影响的构件,须与委托单位协商,对样本进行更换。 1.7对于厚度超过50mm的饰面层，宜清除后进行检测，或者钻孔验证；不得在架空的饰面层上进行检测。 1.8对于含有铁磁性原材料的混凝土应进行足够的实验室验证后方可进行检测。 2.技术依据 2.1 GB50204-2002《混凝土结构工程施工质量验收规范》。 2.2 JGJ/T 152-2008《混凝土中钢筋检测技术规程》
3．检测仪器、设备 3.1检测所使用的仪器设备应符合相关规范、标准的要求。目前本中心所采用的设备为PROFOMETER 4钢筋定位仪和KON-RBL(D+)钢筋位置测定仪两种,均采用电磁感应法检测。 3.2当钢筋保护层厚度不大于60mm时,本中心的仪器设备检测误差满足不大于1mm的要求;当钢筋保护层厚度大于60mm时,宜采用局部破损方法进行修正。 3.3仪器设备应定期进行校准,正常情况下,仪器校准有效期一般为一年。当发生以下情况之一时，应对仪器进行校准： 3.3.1新仪器启用前 3.3.2超过校准有效期限 3.3.3检测数据异常，无法进行调整 3.3.4经过维修或更换主要零配件（如探头、天线等） 3.4由于中心采用电池供电的仪器，进入施工现场检测前应确保设备电源充足，检测结束后应对仪器进行保养。 3.5仪器在检测前应进行预热或调零，调零时探头必须远离金属物体。在检测过程中，应经常检查仪器是否偏离初始状态并及时进行调零。 4.环境条件 4.1环境温度：-10℃～+40℃，严禁在＞50℃的环境下使用设备。 4.2相对湿度：＜90%RH 4.3检测现场周围无强交变电磁场；仪器设备不得长时间阳光直射。 5.检测程序 5.1构件选取及测点数量要求
精心整理当锚固钢筋保护层厚度不大于5d时，锚固长度范围内应配置横向构造筋，其直径不应小于d/4；对梁、柱、斜撑等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应大于100mm，此处d为锚固钢筋的直径。 使用者对这条规定理解困难。我初步解析一下： 1、“锚固钢筋保护层”指锚固钢筋外边缘至混凝土边的距离。 2、“当锚固钢筋保护层厚度不大于5d时”是指锚固钢筋外边缘至混凝土边的距离小于等于5d,d为锚固钢筋直径。举例：锚固钢筋直径为25，5d=5*25=125㎜，如果锚固钢筋外边缘至混凝土边的距离小于125时，需要设置横向构造钢筋。 3、“横向构造钢筋的直径不小于d/4”。以刚才所举例子，d/4=25/4=6.25。可采用直径6.5的钢筋。如果有两种以上锚固钢筋，d为较大规格钢筋直径。 4、“横向构造钢筋间距，梁、柱、斜撑不大于5d”。以刚才所举例子，5d=5*25=125㎜。规范要求间距不应小于100㎜，即min(5d,100㎜)。这里取100㎜。如果有两种以上锚固钢筋，d为较小规格钢筋直径。 5、“对板、墙等平面构件间距不大于10d，且均不应小于100mm”。板、墙锚固钢筋间距为min(10d,10 0㎜)。如果板、墙直径为8㎜，横向构造钢筋间距为80㎜。 那么，具体如何应用呢？我们针对各种构件分别讲解。 6、柱锚固钢筋在基础内或转换梁、框支梁内。如果基础外伸，柱在基础内锚固钢筋保护层厚度不存在小于5d的情况。如果基础不外伸，那么柱锚固钢筋保护层厚度一般情况下不会大于5d，遇到这种情况，就需在锚固长度范围内应配置横向构造筋，一般以箍筋形式，而不是仅在保护层范围内设置。柱在转换梁、框支梁内锚固原理与在基础内锚固构造相同。 7、梁锚入柱内或墙内，柱的截面一般大于梁宽，如果梁中心线与柱中心线重合，梁锚固钢筋保护层通常不会小于5d。当梁与柱一边平齐时，梁锚固钢筋保护层会小于5d。根据规范要求，如果小于5d，须配置横向构造钢筋。但因为柱梁节点内柱箍筋对梁锚固钢筋产生约束，无需增设横向构造钢筋。当然，横向构造钢筋应是垂直于梁锚固钢筋，而柱箍筋是平行于梁锚固钢筋，所以，按规范要求可以配置横向构造钢筋，以开口箍的形式。预算时可以计取，施工时一般不放。 8、墙锚固钢筋在基础内或转换梁、框支梁内，如果基础外伸，墙在基础内锚固钢筋保护层厚度不存在小于5d的情况。如果基础不外伸，那么墙锚固钢筋保护层厚度一般情况下不会大于5d。遇到这种情况，就需在锚固长度范围内应配置横向构造筋（此时，墙在基础内外侧水平筋可省略），仅在保护层范围内设置。墙在转换梁、框支梁内锚固原理与在基础内锚固构造相同。举例：外墙外侧保护层为50㎜，墙纵筋为16，基础无外伸，5d =5*16=90,50小于90，墙在基础外侧保护层内须配置横向构造钢筋，直径为d/4=16/4=4㎜，间距100㎜。 9、板的支座为梁和墙，板下部纵筋一般情况下保护层大于5d。板上部纵筋锚固钢筋位于梁上部纵筋之上，梁的保护层25㎜，板的保护15㎜。举例：板纵筋为10㎜，5d=5*10=50,梁板的保护层小于5d，故在板锚固钢筋段配置垂直于锚固钢筋的横向构造钢筋，直径为d/4=10/4=2.5㎜，间距100㎜。锚固长度=34d=3 40,横向钢筋根数=340/100=4。实际上市场上没有这么小规格的钢筋，施工时一般不会在锚固钢筋上配置横向构造钢筋。预算时可以计取。 规范作此规定一定有是它的道理。当锚固钢筋保护层小于5d时，配置横向构造钢筋的作用是防止保护层混凝土劈裂时锚固钢筋突然失锚。但理论与实践明显有脱节，实际可操作性差，锚固区保护层本来已小于5d，增加横向构造钢筋无异于减少保护保护层，这对本来就狭窄的保护层更是“雪上加霜”。我认为，应该对锚固区保护层作不小于5d的底线限制，如板上部纵筋锚入梁上部纵筋之下就能满足，这比增加横向构造钢筋更具可操作性，
箱涵混凝土保护层厚度检查活动总结 为响应昆山市公路建设指挥部及昆山市交通丄程质量监督站《关于开展2011年度公路水运工程混凝土质量通病防治活动的通知》，进一步提高混凝土质量水平，全面提高混凝土结构工程的耐久性、安全性，我部针对实际工程制定相应通病治理方案，并在混凝土结构完工后进行自检，保证工程质量。 一、保护层厚度重要性分析 混凝土保护层厚度工后合格率是此项活动中的重点之一，从锚固和耐久性的角度，钢筋在混凝土中的保护层应该越大越好；然而从受力的角度而言，则正好相反。保护层厚度越大，构件截面有效高度越小，结构构件的抗力将受到消弱。因此，确定混凝土保护层厚度应综合考虑锚固、耐久性及有效高度三个因素。 如果保护层厚度过小，钢筋过分靠近受拉区一侧，一方面容易造成钢筋露筋或钢筋受力时表面混凝土剥落，另一方面随着时间的推移，表面的混凝土将逐渐碳化，不久，钢筋外混凝土就会失去保护作用，从而导致钢筋锈蚀，断面减小，强度降低，钢筋与混凝土之间失去粘结力，构件整体性受到破坏，严重的将会导致整个结构体系破坏。 如果保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能，轻者降低承载能力，重者影响整体结构体系。 在施工过程中应严格按照设讣要求进行混凝土保护层的施工，保证混凝土保护层用度符合相关规范或设计要求。 二、工作目标 通过各项治理方案的落实，进一步提高我部栓施工质量意识，营造强化质量管理氛围，切实加强工程质量管理；基本消除构件保护层厚度不符合规范要求质量问题，使质量通病得到有效克服，全面提高栓构件的耐久性、安全性。具体内容如下： 1、消除现场施工人员对钢筋保护层的错误认识，正确认识混凝土工程钢筋保护层的重要意义。 2、确保构件钢筋保护层厚度符合设计要求。
现浇梁板柱构件中钢筋位置控制措施 针对目前在建工程施工中，砼构件中的钢筋位置偏差引起钢筋保护层厚度不符合规范要求现象制定以下控制措施： 一、对梁构件钢筋位置的控制： 1、控制模板位置的控制：模板安装好，用经纬仪、钢尺检查模板轴线，截面内部尺寸误差控制在3mm以内。 2、绑扎梁钢筋位置控制：主要控制钢筋的保护层采用50mm×50mm砼垫块（厚度同保护层厚度30mm），制作垫块时，嵌入细铁丝，将垫块完好的固定在主筋的底部及侧模处，1米处不少于3个垫块。 二、对构造柱钢筋位置的控制 1、控制墙体轴线正确，砌筑前马牙槎位置正确，马牙槎五退五进，先退后进，用靠线板、线锤控制，垂直度偏差在5mm以内。 2、控制构造柱钢筋位置，保证构造柱插筋位置正确，偏差控制在5mm 以内。 3、钢筋骨架安装后，在靠模一侧，用带细铁丝砼垫块绑扎在柱主筋上，不少于一米3个。 4、墙体砌筑完毕，利用墙体拉接筋，将柱主筋与拉接筋绑扎固定，每隔八皮砖设置一处，控制柱的位置偏差在5mm以内。 三、板构件中钢筋位置控制 1、受力钢筋保护层在安装完毕后加设垫块，要求间距双向1.0m，垫块做法同梁柱用垫块。 2、受力钢筋安装完毕后应通知水电专业预埋管道、管线、洞口，然后再安装负筋。 3、负筋的保护层厚度以马铁支撑控制，马铁宜做成“”形，底
脚长100mm以上，座于受力钢筋上。腿高为（楼板厚度—保护层厚度×2—负筋直径—受力钢筋直径），马铁支撑要求间距双向1.0m直径φ6，安装稳固。 4、钢筋间距划线以构造筋绑扎牢固固定。 四、成品保护措施 1、浇筑砼用施工脚手，在钢筋全部安装完毕后施工，马凳底脚应有80×80×6钢板垫块落于板模板上，施工脚手要求离负筋面不小于150mm。 2、用劳动车运输砼，倾倒砼时应轻轻倒下，不能用力过猛。 3、浇筑时安排专人看管钢筋，发现钢筋翘曲、保护层厚度不符合设计要求时，立即整改。 市建二公司一处商住楼项目部 二OO三年三月八日
谷城至竹溪高速公路GZTJ22合同段钢筋保护层厚度控制措施 路桥集团国际建设股份有限公司 二0一一年八月
谷竹高速公路22标钢筋保护层厚度控制措施 为了响应谷竹高速公路标准化建设的要求，进一步加强对桥涵、隧道结构物钢筋安装质量的控制，结合本项目工程实际特制定以下钢筋保护层控制措施： 一、桥梁工程 1、桩基础 钢筋笼绑扎制作好以后，应按设计要求将保护层钢筋均匀安装在钢筋笼外侧，并点焊牢固； 钢筋笼顶部应临时增设一个内箍，内箍与外露主筋焊死，在钢筋笼安放到位后通过顶部内箍和护筒进行固定，确保桩基砼浇筑过程中钢筋笼不发生偏移； 2、墩柱 2.1、影响墩柱保护层厚度的因素分析 目前墩柱的施工工艺比较简单，多为先行加工安装钢筋，采用定型钢模板控制墩柱的几何尺寸，浇筑混凝土并振捣密实，根据环境采用合适的养生措施。影响墩柱保护层厚度的因素有很多，笔者从工序上分为以下几方面主要原因： ⑴钢筋加工安装原因 保护层厚度在施工过程中反映为钢筋与模板的距离，因此，墩柱钢筋的骨架几何尺寸直接影响成型后墩柱的保护层厚度。在模板几何尺寸一定的情况下，墩柱骨架钢筋尺寸愈大，则相应的保护层厚度愈小，反之亦然。其次，由于墩柱的平面位置要求比较严格，《公路工程质量验收评定标准》规定墩柱的轴线偏位为10mm，而墩柱保护层厚度的要求为±5mm，这就意味着墩柱钢筋的安装位置必须控制在设计位置±5mm内，否则墩柱的平面位置与保护层无法同时满足标准要求，出现这种情况时一般以牺牲墩柱保护层厚度来保证平面位置的准确，这也是目前的通病。另外墩柱钢筋的骨架刚度也是很重要的方面，钢筋的精确定位目前一般只控制顶与底，如果骨架自身刚度不足，势必导致钢筋中部位置失去控制，进而影响到保护层的控制。 ⑵定型钢模板原因 定型模板的几何尺寸直接决定成型后墩柱的几何尺寸，墩柱的几何尺寸与钢筋骨架的几何尺寸及平面位置共同决定了保护层。在其它影响因素不变的情况
一类：室内干燥环境；永久的无侵蚀性静水浸没环境。 二类：a、室内潮湿环境；室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；寒冷和严寒地区的冰冻线以下的无侵蚀性的水或土壤直接接触的环境。 b、干湿交替环境；水位频繁变动环境，严寒和寒冷地区的露天环境；严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的境。 三类：a、严寒和寒冷地区冬季水位冰冻区环境；受除冰盐影响环境；海风环境。 b、盐渍土环境；受除冰盐作用环境；海岸环境。 四类：海水环境。 五类：受人为或自然的侵蚀性物质影响的环境。 注：严寒和寒冷地区的划分应符合国家现行标准《民用建筑热工设计规程》GB50176的有关规定。 一类，二类和三类环境使用年限为50年规定 注：1.氯离子含量系指其占水泥用量的百分率；
2.预应力构件混凝土中的最大氯离子含量为0.06%，最小水泥用量为300kg/m3；最低混凝土强度等级应按表中规定提高两个等级； 3.素混凝土构件的最小水泥用量不应少于表中数值 25kg/m3； 4.当混凝土中加入活性掺合料或能提高耐久性的外加剂时，可适当降低最小水泥用量； 5.当有可靠工程经验时，处于一类和二类环境中的最低混凝土强度等级可降低一个等级； 6.当使用非碱活性骨料时，对混凝土中的碱含量可不作限制。 一类环境使用年限为100年规定 1.钢筋混凝土结构的最低混凝土强度等级为C30；预应力混凝土结构的最低混凝土强度等级为C40； 2.混凝土中的最大氯离子含量为0.06%； 3.宜使用非碱活性骨料；当使用碱活性骨料时，混凝土中的最大碱含量为3.0kg/m3；
保护层厚度要求 根据2010年新的《混凝土结构设计规范》（GB50010-2010）保护层厚度不再是纵向钢筋（非箍筋）外缘至混凝土表面的最小距离，而是“以最外层钢筋（包括箍筋、构造筋、分布筋等）的外缘计算混凝土的保护层厚度”。因此本次修订后保护层设计厚度比原来增加！保护层最小厚度的规定是为了使混凝土结构构件满足的耐久性要求和对受力钢筋有效锚固的要求。混凝土保护层厚度大，构件的受力钢筋粘结锚固性能、耐久性和防火性能越好。但是，过大的保护层厚度会使构件受力后产生的裂缝宽度过大，就会影响其使用性能（如破坏构件表面的装修层、过大的裂缝宽度会使人恐慌不安），而且由于设计中是不考虑混凝土的抗拉作用的，过大的保护层厚度还必然会造成经济上的浪费。因此，2010年《混凝土结构设计规范》8.2.1条，规定纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径d，且应符合下表的规定。一般设计中是采用最小值的。混凝土保护层最小厚度(mm) 环境类别板、墙、壳梁、柱、杆 一15 20 二a 20 25 二b 25 35 三a 30 40 三b 40 50 注：1.混凝土强度等级大于C25时，表中保护层数值增加5mm. 2.钢筋混凝土基础宜设置混凝土垫层，基础中钢筋的混凝土保护层厚度应从垫层顶面算起，且不应小于40mm. 关于保护层厚度的其它规定 第9.2.2条处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按本规范表9.2.1中规定减少5mm，但预应力钢筋的保护层厚度不应小于15mm;处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按本规范表9.2.1中一类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm;预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。第9.2.3条板、墙、壳中分布钢筋的保护层厚度不应小于本规范表9.2.1中相应数值减10mm，且不应小于10mm；梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm. 第9.2.4条当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。第9.2.5条对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。第10.1.2条国家标准GB50204—2002《混凝土结构工程施工质量验收规范》规定必须对重要部位进行结构实体检验，主要检验混凝土强度和钢筋保护层厚度。钢筋保护层厚度检验，需要对重要构件，特别是悬挑梁和板构件，以及易发生钢筋位移、易露筋的部位，采用非破损（用先进的钢筋保护层厚度测定仪）或局部破损的方法检验。此时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为-7~+10mm；对板类构件为-5~+8mm。钢筋保护层厚度检验的合格点率为90%及以上时为合格。当合格点率小于90%，但不小于80%，可再抽取相同数量的构件检验，当两次抽减总和计算的合格点率为90%及以上时才能判为合格。且每次抽样结果中不合格点的最大偏差均不应大于允许偏差的1.5倍。
