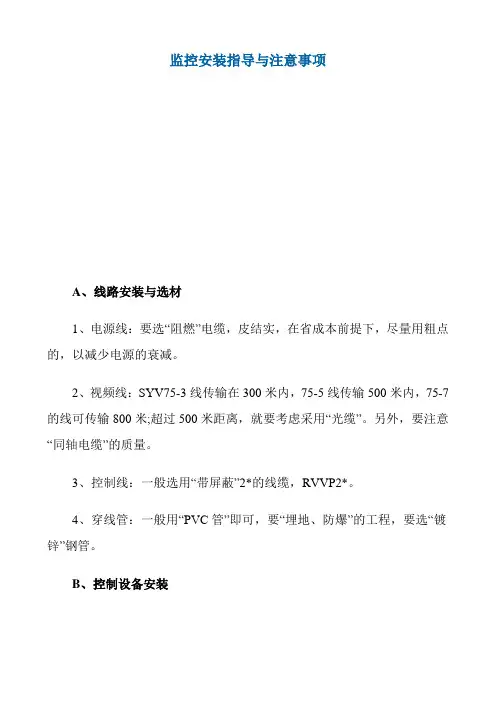

监控安装指导与注意事项
A、线路安装与选材
1、电源线：要选“阻燃”电缆，皮结实，在省成本前提下，尽量用粗点的，以减少电源的衰减。
2、视频线：SYV75-3线传输在300米内，75-5线传输500米内，75-7的线可传输800米;超过500米距离，就要考虑采用“光缆”。另外，要注意“同轴电缆”的质量。
3、控制线：一般选用“带屏蔽”2*1.0的线缆，RVVP2*1.0。
4、穿线管：一般用“PVC管”即可，要“埋地、防爆”的工程，要选“镀锌”钢管。
B、控制设备安装
1、控制台与机柜：安装应平稳牢固，高度适当，便于操作维护。机柜架的背面、侧面，离墙距离，考虑到便于维修。
2、控制显示设备：安装应便于操作、牢靠，监视器应避免“外来光”直射，设备应有“通风散热”措施。
3、设置线槽线孔：机柜内所有线缆，依位置，设备电缆槽和进线孔，捆扎整齐、编号、标志。
4、设备散热通风：控制设备的工作环境，要在空调室内，并要清洁，设备间要留的空间，可加装风扇通风。
5、检测对地电压：监控室内，电源的火线、零线、地线，按照规范连接。检测量各设备“外壳”和“视频电缆”对地电压，电压越高，越易造成“摄像机”的损坏，避免“带电拔插”视频线。
C、摄像机的安装
1、监控安装高度：室内摄像机的安装高度以2.5～5米,为宜，室外以3.5～10米为宜;电梯内安装在其顶部。
2.防雷绝缘：强电磁干扰下，摄像机安装，应与地绝缘;室外安装，要采取防雷措施。
3、选好BNC：BNC头非常关键，差的BNC头，会让你生不如死，一点都不夸张。
4、红外高度：红外线灯安装高度，不超过4米，上下俯角20度为佳，太高或太过，会使反射率低。
5、红外注意：红外灯避免直射光源、避免照射“全黑物、空旷处、水”等，容易吸收红外光，使红外效果大大减弱。
6、云台安装：要牢固，转动时无晃动，检查“云台的转动范围”，是否正常，解码器安装在云台附近。
监控安装流程
准备工具：冲击钻、水平尺、拉线、线坠、剥线钳、弹墨线、电工刀、架梯、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，
数字万用表或指针式万用表，500V绝缘摇表
准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
安装步骤：安装前测试，摄像机安装，中心终端设备安装，调试一．安装前测试
1、用SYV75-3视频线做一段约3米长两端带有BNC头的测试线。
2、准备一台监视器或硬盘录像机，硬盘录像机可为嵌入式或PC式，软件配置齐全。
3、在通电前，弄清楚摄像机的供电电压，并对供电电压用万用表进行测试，测试的电压偏差为标准电压的±10%.超出这个标准的电源禁止使用。
4、为固定摄像机配上镜头，注意镜头与摄像机的接口，是C型接口还是CS型接口(这一点要切记，否则用C型镜头直接往CS接口摄像机上旋入时极有可能损坏摄像机的CCD芯片)，如果是一体化固定摄像机则可以省去此步骤。
5、安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。对于自动光圈镜头，还应将镜头的
控制线连接到摄像机的自动光圈接口上。
6、分别测试AGC ON/OFF（自动增益控制），ATW ON/OFF（自动白平衡），ALC/ELC（自动亮度控制/电子亮度控制），BLC ON/OFF（背光补偿开关），LL/INT（同步选择开关），VIDEO/DC（镜头控制信号选择开关），SOFT/SHARP（细节电平选择开关），FLICKERLE（无闪动方式）等功能，并做好测试记录，是否满足现场的实际需要。
7、对于云台和快球，根据说明书对解码板进行地址、波特率、协议编码，用标签纸进行标示，地址编码按照摄像机的号码进行顺序编码，协议如没有特殊要求，一般选用PELCO,波特率用2400KPS,在硬盘录像机或矩阵上进行相应的设置。
8、按照说明书，进入快球或云台菜单，对于室外型，要把摄像机功能设置成日夜转换型。
9、对云台或快球的左右转动，摄像机的镜头进行变倍测试，在最远和最近的状态下进行，并对测试结果进行记录，符合要求的才能进行安装，不符合要求的退回厂家进行维修。
10、设定若干快球预置位，然后通过调预置点的方式来测试快球是否符合设计的需要。
二、摄像机安装
固定摄像机安装
1.根据现场实际情况，选择安装方式，室外采用立杆，水平支架安装，室内采用墙壁水平支架安装或吸顶吊装，并在支架上安装万能转向夹，万能转向夹和水平支架的连接用镀锌螺丝固定。
2.如采用立杆安装，立杆的高度根据视场的需要不低于
3.5米，立杆的固定钢板厚度不小于8mm,基础预埋件采用￠16mm螺纹圆钢，高度为500mm，宽度为200mm的网状结构。在安装位置，挖开泥土，把预埋件放入地下，高度高出地面70mm,然后用标号为1：1的水泥进行浇注，在浇注时，把高出地面部分的螺纹部分用绝缘胶布进行包扎，在4-5天后才能安装监控立杆。
3.安装立杆，在安装时，小心立杆表面漆的脱落，用￠16mm螺母进行固定，在螺母和螺杆之间要加垫圈和弹簧，螺杆露出的高度不超过10mm，多余部分用切割机切掉，固定完后，在螺丝和螺杆上涂上防锈漆，在防锈漆干后，涂上和立杆颜色一样的面漆。
4.在立杆上方用镀锌螺丝固定支架，在支架上的万能活动夹上固定防护罩底盖，把视频线和电源线穿入防护罩，线和防护罩之间用密封圈进行封闭，防护罩和立杆之间的裸线用￠16mm塑料软管保护。然后在视频线上焊接BNC头，固定测试好的摄像机，插上BNC头和电源的莲花头，在插上电源前，切断220V供电电源。用螺丝固定防护罩的上盖，但螺丝不要全部拧死。
5.发现摄像机镜头上有污物，一定要用专用镜头纸擦拭。
6.安装摄像机的时候一定要注意考虑环境温度。
7.带红外灯摄像机以及室内支架安装可参考第四条的安装方法。
立柱及基础安装见后图：
快球及云台摄像机安装：
1.在安装使用全方位智能化高速球型摄像机之前，请首先仔细阅读产品说明书。
2.快球及云台立杆的安装，参照固定摄像机立杆的安装。
3.用厂家配带的支架和快球进行连接，然后把支架和立杆用镀锌螺丝进行连接
4.球机内部为精密光学及电子器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，都会对产品造成损坏。
5.请不要自行拆卸球机内部器件，以免影响使用。
6.使用中必须遵守各项电气安全标准，配用本机自带的专用电源，RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，在多雷地带，必须做好防雷击、防浪涌等防护措施。
7.不要直接将高速球置于室外使用，避免球机淋雨、受潮等。在潮湿的地方请不要使用。如果安装在室外，则必须使用密封防护罩，绝对禁止露天单独使用。
8.快球安装环境的温度、湿度符合产品的要求。
9.不管球型摄像机电源是否接通，不要将摄像机瞄准太阳或极光亮的物体，不要将摄像机长时间瞄准或监视光亮的静止物体。
10.不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体，清理污垢时，应用干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
11.小心使用智能化高速球型摄像机，应避免受撞或震动。
若使用不当，将受损害。
半球摄像机安装
1）半球摄像机采用吸顶安装，安装在走廊的天花板或则电梯轿厢内，电梯厢内的摄像机应安装在电梯厢顶部、电梯操作器的对角处,并应能监视电梯厢内全景.
2）摄像机镜头应从光源方向对准监视目标,并应避免逆光安装;当需要逆光安装时,应降低监视区域的对比度.
3）如果采用金属外壳半球摄像机，金属外壳一定要与电梯轿厢的外壳进行绝缘。
二、机房设备安装
1.控制台应安放坚直,台面水平，控制召位置应符合设计要求;
2.电视墙距离墙至少80cm,使设备留有足够的检修空间，电视墙和操作台的间距至少为1m.
3.机架内的设备、部件的安装,应在机架定位完毕并加固后进行,安装在机架内的设备应牢固、端正，机架上的固定螺丝、垫片和弹簧垫圈均应按要求坚固不得遗漏.
4.台内接插件和设备接触应可靠,安装应牢固;内部接线应符合设计要求,无扭曲脱落现象.
5.监视器可装设在固定机架和柜上,也可装设在控制台操作柜上.当装在柜内时,应采取通风散热措施;
6.监视器的安装位置应使屏幕不受外来光直射,当有不可避免的光时,应加遮光罩遮挡;
7.监视器外部可调节部分,应暴露在便于操作的位置,并可加保护盖.
8.机房内所有设备金属外壳及操作台，电视墙外壳均需要可靠接地，接地电阻不大于4欧姆。
四、监控布线敷设标准
1.在穿线前应对线进行通断测试，视频线在中间禁止有接头，保证视频线要一线到底。
2.拽线时每根线拉力应不超过11公斤，多根线拉力最大不超过40公斤，以免拉伸电缆导体。
3.穿管时管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。
4.电缆在出线盒外余长50cm,控制箱外约1.5m，余线应仔细缠绕好收在出线盒内或控制箱内。在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）＋50cm。
5.余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm,不可用铁丝或硬电源线绑扎。
6.穿线完成后，所有的电缆应全面进行通断测试，每根电缆的所有芯都要测。这样测试能发现的问题是断线、断路和标号错。
