08级机电、数控大专班电工电子技术试题库
一、填空题(共1３３题，每空一分)
1、电力系统中一般以大地为参考点,参考点的电位为 0伏电位。
２、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。
３、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。
4、全电路欧姆定律,说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及
之和成反比。
5、导体电阻的单位是欧姆，简称欧,用符号表示，而电阻率则用符号表示。
6、已知电源电动势为E，电源的内阻压降为U0,则电源的端电压Ｕ＝E-ＵO。
7、有一照明线路,电源端电压为2２０伏，负载电流为１０安,线路的总阻抗为０．2欧姆，那么负载端电压为21８伏。
8、串联电路中的处处相等,总电压等于各电阻上之和。
9、一只２20伏１5瓦的灯泡与一只2２０伏10０瓦的灯泡串联后,接到22０伏电源上,则1５瓦灯泡较亮，而１00 瓦灯
泡较暗。
10、１度电就是1千瓦的功率做功１小时所消耗的电量,所以它的单位又叫千瓦时。
１１、频率是单位时间内交流电重复变化的次数。
12、某正弦交流电流，频率为５0赫,最大值为２0安,初相位为－４0°,此正弦交流电的瞬时值表达式为u=20sin(314ｔ- ４０°) ，
相量式为。
１3、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为5３７伏。
14、把一个1００欧的电阻元件接到频率为５0赫、电压为１０伏的正弦交流电源上，其电流为0.１A 安。
15、有一电感L为0.08亨的纯电感线圈,通过频率为５０赫的交流电流,其感抗X L= 25．12 欧。如通过电流的频率为10000赫,其感抗
X L= 50２４欧。
1６、一个１０微法的电容接在５0赫的交流电源上，其容抗X C= 318欧，如接在200０赫的交流电源上，它的容抗ＸC＝7.９５欧。
17、某正弦交流电流为ｉ=１０0sin(６28０t- π／4）毫安,它的频率f＝１0０0Ｈz ,周期T＝０.００1 秒，角频率ω＝ 62８
0 ，最大值Ｉm= 10０ｍA，有效值Ｉ＝100/１.414 mＡ,初相位φ= π／4 。
1８、已知两交流电流分别为ｉ1＝15ｓin(３１4t+45°)安,i２=１0siｎ(3１4ｔ-３０°)安,它们的相位差为７5 °。
19、在纯电感交流电路中,电感元件两端的电压相位超前电流9０度。
20、在纯电容交流电路中，电容元件两端的电压相位滞后电流90 度。
２1、在纯电阻交流电路中,电阻元件通过的电流与它两端的电压相位同相。
22、交流电路中的有功功率用符号P 表示，其单位是 W 。
23、交流电路中的无功功率用符号Ｑ表示，其单位是VＡR 。
24、交流电路中的视在功率用符号S 表示,其单位是VＡ。
25、三相正弦交流电的相序，就是三相交流电到达最大值的顺序。
２6、如三相对称负载采用星形接法时,则负载的相电压等于电源的相电压，线电流等于相电流的１倍。
27、如三相对称负载采用三角形接法时，则负载的相电压等于电源的线电压，线电流等于相电流的3倍。
28、在三相对称电路中，已知线电压U、线电流I及功率因数角φ,则有功功率P＝UICOSφ ,无功功率Ｑ＝UＩSIＮφ，视在功率Ｓ＝
ＵI。
２9、已知某电源的相电压为６千伏,如将其接成星形，它的线电压等于 63伏。
3０、当三相发电机的三相绕组联成星形时，其线电压为380伏，它的相电压为 220 伏。
３１、有一台三相异步电动机，额定电压为３８0伏，三角形联接，若测出线电流为３0安，那么通过每相绕组的电流等于３０/3安。３２、电路主要由电源、连接导线和开关、负载三部分组成。
33、电流互感器的原绕组匝数_少___，串联于被测电路中，且副绕组注意不能开路＿＿_＿。
3４、在对称三相电路中,有一星形负载,已知线电流相量
.
20
8
∠
=
?
A
I，线电压
.
80
380
∠
=
?
B
A
U，则此负载的功率因数为
0.866 ，其消耗的有功功率为456０W 。
3５、在任一瞬时,通过任意闭合面的电流的代数和恒等于0 。
36、从供用电角度考虑，要提高电网的功率因数，也就是要提高负载的功率因数,就可使发电变电设备容量得到充分利用，
并节约电能。
37、由电磁感应产生的电动势叫做感应电动势 ,由感应电动势在闭合回路中的导体中引起的电流叫做感应电流。
39、交流发电机主要由转子和磁场组成。
40、纯电感交流电路中的有功功率Ｐ＝0,即纯电感元件不是耗能元件,而是储能元件。
41、cosφ是有功功率Ｐ和视在功率Ｓ的比值,它表示一个负载例如日光灯的电能应用情况的指标。
4２、如果功率因数过低，在电网线路上来回输送的无功功率就过大 ,因而通过电网线路的电流增大。
43、电源电动势的方向规定为在电源内部,由负极端指向正极端即为电位升高方向。
44、通常三相发电机的引出端电源的联接方法有星形和三角形联接两种。
45、在三相对称负载中,三个相电流大小、频率相等,相位互差１20度。
４６、电力系统规定中线内不允许接镕丝和开关。?
４7、一般来说，通过人体的电流越大，时间越长,危险越大。
４８、电流通过人体循环系统和呼吸系统最为危险
49、５0 HZ的交流电对人体危害最大。
51、触电有两种类型，即电击和电伤。
52、电流达到30 mA以上就会引起触电者心室颤动而有生命危险
53、电路的一种功能是传递和转换能量，另一种作用是信号的传递和处理。
５5、电路主要是由、和组成。
56、电源是提供电能的设备,负载是消耗电能的设备，传输环节用于传递能量。
5７、带电粒子定向移动形成电流。
5８、若电流的大小和方向都随时间变化，称为交变电流。
5９、习惯上把正电荷运动的方向规定为电流的方向。
60、电位是一个相对值。它与参考点的选择有关;而电压是一个绝对值在电路中某两点之间的电压是
一定的，它与参考点的选择无关。
６１、电流和电压的参考方向可任意选定,当参考方向和实际方向相同时，其值为正 ,反之为负。
6２、在电路元件上电压U与电流Ｉ的参考方向一致条件下，当P=ＵI为正值时,该元件消耗功率，属于耗能元件 ;当P为负值时，该元件释放功率，属于供能元件．
63、组成电路模型的理想电路元件,通常有电阻元件、电感元件、电容元件、理想电压源和理想电流源等几种。
64、电感为储能元件；电容为储能元件，分别储存磁能和电能。
65、频率、最大值和相位是确定一个正弦量的三要素
66、周期是交流电完整变化一周所需要的时间 ,用 T 表示。
67、无源二端网络的端电压U＝Usin（ｗｔ+Φu),电流Ｉ=Ｉsiｎ(wt＋Φi)，当电压、电流为关联参考方向时,
有功功率(平均功率)ＵＩCＯS（Φu-Φi）,无功功率ＵＩSIN(Φu－Φi)，视在功率UＩ,功率因数为CＯS（Φu－Φi）。
6８、频率是交流电在单位时间内完成完整变化的次数，用 f 表示。
69、当RＬC串联电路发生谐振时，所需条件是 XL=XC 。
7０、把复数１00∠60o转化为代数形式50＋ｊ503。
71、把复数5+j５转化为极坐标形式７.07∠45o。
7２、已知Ｕ＝I（a+jb)当电流、电压同相位,ｂ＝０。当电流、电压相差为π／2时，a =0 。
当电流超前电压时，b <0 。
７3、对称三相电路的功率计算：有功功率 ,无功功率，
视在功率 。
74、由三个 频率相等 、 最大值相等 、 相位互差１20度 的正弦电源所构成的电源,称为三相电源。 77、相序是 ,分 正序 和 逆序 。 7８、星型连接的三相电源，线电压的大小是相电压 3
倍,并且在相位上 超前对应的相电压3０度 ,
线电流与相电流 相等 。
79、三角形连接的三相电源,线电压与相电压 相等 ，当负载对称时，线电流是相电流的 3
倍 ，
并且在相位上 滞后对应的相电流30度 。
８1、电压互感器的原绕组匝数 多＿__ ， __并__联于待测电路两端，且副绕组注意不能＿开路___。 8２、一理想变压器,已知Ｕ1=220V, Ｎ1=１00０匝,U 2=1１V, 则次级匝数Ｎ2＝ __５0_ 。 8３、特殊变压器有 ＿自偶变压器__＿__＿和__互感器____＿等几种。 ８４、三相异步电动机由_定子＿＿＿__ 以及_＿转子___________组成。
８5、有一台４极感应电动机，电源频率为５0ＨZ,转速为１4４０r/ｍin ，这台感应电动机的转差率为_＿___＿＿＿＿_ ８６.阻值越大的电阻，串联时分到的电压越 高 ,并联时分到的电流越 小 。
8７.电容上的电压和电流的相位差为 90度 ,电感上的电压和电流的相位差为 9０度 。 8８．有三个耐压相同的电容器，F C μ21
=，F C μ32=,F C μ63=，它们串联起来后的总电容C=_1__F μ,并联以后的总电容C__1
１＿＿F μ。
90.一度电可供“220V/１00W ”的灯泡正常发光 10 小时。 91.一个正弦交流电流的解析式为,)45314sin(25A t i
?-=则其有效值
I= 5 A ,角频率ω= 3１4 rad/s,初相
i ?＝
?45
。
92． 串联谐振电路,已知 该电路的谐振频率 7.96ＫＨＺ
９3．基尔霍夫电流定律的数学表达式 ∑i = 0 。 ９4.基尔霍夫电压定律的数学表达式 ∑u＝ ０ 。
95．电压源的端电压是由电源 自身结构 决定的,它与流过他的 电流 无关 。 96.电流源发出的电流是由电源 自身结构 决定的，它与电源两端的 电压 无关 。 9７. 周期 是交流电完成一次循环所需要的时间。
98.线圈中由于电流的变化而产生的感应电压,称为 自感 电压 。 9９．如果对称三相交流电路的U 相电压
,
)30314sin(2220V t u U ?+=那么其余两相电压分别为:
V
u ＝
V
t )90314sin(2220?-，W u
= V t )150314sin(2220
?+。
１00．正弦量的瞬时值表达式为 ｕ＝１02s ｉｎ3１4t 伏 ，用相量表示U
＝ 10∠00 (V)
10１．某一正弦交流电路中，已知功率因数cos φ=0.６，视在功率S=5千伏安，则有功功率Ｐ= 3 千瓦。 102．纯电阻正弦交流电路中，功率因数cos φ = １ 。 103.纯电感正弦交流电路中,功率因数cos φ = 0 。 1０4．纯电容正弦交流电路中,功率因数cos φ = ０ 。
105.电压u 的初相角
?
=30u ?,电流i 的初相角?-=30i ?，电压u 与电流ｉ的相位关系应为 电压u 超前电流ｉ6００
106．i ＝-5sin(314t －6０o)安，用相量表示: 。
10８．若Ｐ>0则元件 消耗 功率,P<0 则元件 提供 功率。 １09．三相交流发电机产生的三相交流电动势的相位差为 1200 。 110.由三根＿火_ ＿线和一根 零 线所组成的供电网络,称为三相四线制电网。 11１.电路中没有分支的一段电路称为 支路 。 11２.电路中三条或三条以上的支路的连接点称为 节点 。 １13．称相位差为 1８00 的两个同频正弦量为反相关系。 114．有效值是根据电流的 热功当量 来定义的。 11５.当R 、Ｌ、Ｃ串联电路呈容性时,总电压与电流间的相位差Φ <0。 116.电感性负载并联了一个合适的电容后,电路的功率因数 提高 。
１17．已知某用电设备的复阻抗Z ＝(４＋j ４) 欧,供电电压U ＝220∠30０
V,则该设备的功率因数为 0.707 。
１１8．视在功率、有功功率与无功功率的关系 22Q P S
+=
。
119．纯电容在直流电路中相当于 开路 。
１20.处于谐振状态的R 、L 、C 串联电路,若增大Ｌ 值，则电路应呈现出 感性 。 121．处于谐振状态的R 、L 、Ｃ串联电路,若增大Ｃ值,则电路应呈现出 容性 。 １22．V t t u )110314sin(5)
(?+=与A t t i )95314cos(3)(?-=的相位差是 -1550
。
123．在某一频率下测得ＲL 串联正弦交流电路中的Ｒ＝6Ω，ＸL =4Ω,则该电路的复阻抗的正确表达式应是 6+ｊ4 。 1２４．当三相四线制电源的线电压为３８０ v 时，额定电压为220v 的负载必须接成 星形 。 12５、电路分析时可任意选定电流的方向,称为电流的 参考 方向。 12６、电路分析时可任意选定电压的方向,称为电压的 参考 方向。
1２7、分析电路时为方便起见,把电流的参考方向规定为由电压参考极性的正极指向负极，称为 关联 参考方向。 128、一只２20Ｖ、1000W 的电炉,接在11０V 的电源上，则其消耗的电功率为: 2５0 W 。 1２9、日光灯相当于一个 感性 负载。
130 在某一频率下测得ＲL 串联正弦交流电路中的Ｒ＝6Ω,XL ＝4Ω,则该电路的复阻抗的正确表达式应是 6+j ４ .
131. 实际电压源在供电时，它的端电压 小于 它的电动势。 132.已知V U AB 10=,若选A 点为参考点，则A V = ０ V,B V = -10 V 。
1３3．已知Ω=Ω=Ω=2,3,6321
R R R ，把它们串联起来后的总电阻R=
。
三、判断题(50题，每题1分）
1、 电路中电流的方向是电子运动的方向。（ F )
2、 几个不等值的电阻串联，每个电阻中通过的电流也不相等。
（ F )
3、 两个电阻相等的电阻并联,其等效电阻（即总电阻)比其中任何一个电阻的阻值都大。（ F )
4、 并联电路的电压与某支路的电阻值成正比,所以说并联电路中各支路的电流相等。( Ｆ )
5、 导体在磁场中做切割磁力线运动时，导体内就会产生感应电动势。（ T )
6、 判断导体内的感应电动势的方向时应使用电动机左手定则。( F )
7、 判断通电导体在磁场中运动方向时,应使用发电机右手定则。（ T ）
8、 频率为５０赫的交流电，其周期是0.02秒。( T )
9、 在交流电路中，电阻是耗能元件，而纯电感或纯电容元件只有能量的往复交换,没有能量的消耗。( T ) 10、电流的频率越高，则电感元件的感抗值越小,而电容元件的容抗值越大。( F ) １1、交流电路中,电阻元件通过的电流与其两端电压是同相位的。( T ） 12、交流电路中的阻抗包括电阻和电抗,而电抗又分为感抗和容抗。( T ) 13、在功率三角形中，功率因数角所对的直角边是P 而不是Q 。( Ｆ ) 14、在功率三角形中，如果S 为５k ＶA ，P 为4kW,则Ｑ应为３kVar 。( T )
15、三相交流对称电路中，如采用三角形接线时,线电压等于相电压三的平方根。( F ) 16、三相交流对称电路中,如采用星形接线时，线电流等于相电流三的平方根。（ F ） 17、电路中任意两点之间的电压与参考点的选择有关。（ F ) 1８、电阻率比较高的材料主要用来制造各种电阻元件。( Ｔ ) 19、当电阻不变时，电流随电压成正比例变化。（ T )
２0、对于电流表来讲可以用并联电阻的方法来扩大量程。( T ）
21、在相同时间内,在电压相同条件下,通过的电流越大，消耗的电能就越少( F ) 22、通电的时间越长,灯泡消耗的电能越少,电流所做的功也就越大。( F ) ２3、电路中某一点的电位等于该点与参考点之间的电压。( T ）
24、在一个电路中,电源产生的功率和负载消耗功率以及内阻损耗的功率是平衡的。（ T ) 2５、对于同频率的几个正弦量的相量可以画在同一坐标系上。T ２6、感抗X L 与线圈的电感Ｌ和交流电频率f 成反比 T
2７、对于同一电容C 如接在不同频率的交流电路中时，频率越高则容抗越大 F
28、三相交流电路的功率和单相交流电路的功率一样，都有有功功率、无功功率和视在功率之分。T ２9、三相电路中的线电流就是流过每根端线或火线中的电流。T ３0、并联电路的各支路对总电流有分流作用。( Ｔ ) 3１、互感电动势的方向与线圈的绕向无关。（ Ｆ ) 32、在交流电路中，电压、电流、电动势不都是交变的( F )
３3、从电阻消耗能量的角度来看，不管电流怎样流，电阻都是消耗能量的。( T ) 3４、瞬时功率曲线是正弦函数，所以在电路中用它计算电阻元件所消耗的功率。（ Ｆ ) 35、感抗与频率成反比，频率越高，感抗越小（ Ｆ )
３６、无功功率简称“无功”,即可从字面上理解为“无用”之功。（ F ) 3７、实验证明,交流电的频率越高,容抗就越大。( Ｆ ）
38、感抗或容抗只是电压、电流有效值之比,是数值上的关系而不能等于电压和电流瞬时值之比。( Ｔ ） 39、在电阻电感串联电路中，总电压是各分电压的相量和，而不是代数和。( T ) 4０、由于发电机的三个相电压是对称的,即三个相电压的有效值相等，频率相同。( T ) 41、三相对称电动势的相量和或瞬时值代数和都等于零。( T ）
42、在三相异步电动机所联接的三相电路中线中没有电流通过，故可以去掉。( T )
43、在三相对称电路中，总的有功功率等于线电压,线电流和功率因数三者相乘积的3
倍。（ F ）
44、中线的作用在于使星形联接的不对称负载的相电压对称。（ T )
4５、在保证变压器额定电压和额定电流下,功率因数愈高,电源能够输出的有功功率就愈小,而无功功率就愈大。（F ） 46、在三相交流发电机中,电枢是固定不动的。( T ) 4７、人们规定电压的实际方向为低电位指向高电位。( F )
4８、导体电阻的大小与温度无关,在不同温度时,同一导体的电阻相同。( F ） 49、变压器能变换任何电压。（ Ｆ ) 50、因为对称三相负载的有功功率计算公式均为3３U L
I
Ｌ
COS Φ，因此对称三相负载无论做星形或三角形连接，消耗的有功功率相同。
( Ｆ ) 51、变压器的高压侧因为电压较高，所以要用粗导线绕组，而低压侧则要用细导线绕组。（F )
五、计算题
(共2５题）
1、 将两阻值和功率分别为484Ω、1０0Ｗ和242Ω、200W 的灯泡并联，接在2２0V 的电源上。试求:流过每个灯泡的电流和它们所消耗的
功率。如不慎将两灯泡串联接在220Ｖ电源上,问每个灯泡的电压和它们所消耗的功率各是多少,说明会出现什么现象？
解:V
IR U V IR U A
R R U I W
P A
V R U I W
P A V R U I 6.722423.0222.1454843.0113.0242
484220
21)2(20029.0242/2202/2100145.0484/2201/1)1(=?===?===+=+========= 即两个灯泡若串联在一起则都不能达到正常亮度
2、有一个三角形联接的三相对称负载,线电流为１7.3Ａ,线电压为38０Ｖ，ｆ＝50Hz ，c ｏs φ＝0 .８。?试求：
（１） 三相有功功率P 、视在功率Ｓ； （２） 相电流及每相负载的Ｒ和L 值。
解：
mH f X L SIN Z X COS Z R I U Z A I I Var
SIN I U S W
COS I U P L L P L L P L I L I 3.750
14.328
.2228.226.0384.308.0383810
380
1073.1/3.173/)2(7.68316.03.17380339.91088.03.1738033)1(=??==
Ω=?==Ω=?==Ω===
====???==
=???==πφφφφ
4、采用一个０～2000欧的电位器，构成调压器,当在电位器电阻为1000欧处引出引线作为输出端,接入电阻为１0０欧的负载，当电位器的
输入电压为２２0伏时，试计算: （１） 电路的等效电阻Ｒ； （２） 电路的总电流I; （３） 负载电路的电流I2；
（４） 电位器的输出电压Ｕ2及负载消耗的功率Ｐ２。
解:W
R I P V R I U A
R U I A
R U I R R R R R 48410084.42222201002.2222)4(2.2100
220
22)3(42.29.90220)2(9.901001000100
10002121)1(2=?===?========Ω
=+?=+?=
５、有一日光灯电路，额定电压为2２０V,电阻R 为200Ω，电感L 为1.66亨,电源频率为５０赫。
试计算：
（１） 视在功率Ｓ、有功功率P 、无功功率Q; （２） 功率因数ｃｏs φ。
解:
VA
UI S Var UISIN Q W UICOS P Z
X SIN Z R COS A Z U I X R Z fL X L
L L 884.022084.8193.04.022068.3136.04.022093.036
.04.0558
220
55852166.15014.322)1(22=?===??===??====
=====
Ω
=+=Ω=???==φφφφπ
６、一盏22０Ｖ、１５Ｗ的白炽灯与1盏22０Ｖ、4０Ｗ的白炽灯串联后，接到３80Ｖ的电源上,试计算两盏白炽灯的电压降各为多少？
解：V
U U U V IR U A
R R U I P U R P U R 5.1021210086.0125.2773227086.011086.04437
380
21121040
4840022322715484001122=?=-==?====+=Ω
===Ω
=== ７、有一三相三线制供电线路,线电压为3８0伏,接入星形接线的三相电阻负载，每相电阻值皆为１00０欧。试计算:（1）正常情况下,负载
的相电压、线电压、相电流、线电流各为多少？(2）如Ａ相断线B 、C 两相的相电压有何变化?(3)如A 相对中性点短路，Ｂ、Ｃ两相的电压有何变化
解:V
U U V U U A R
U I I V U U C B C B P L P L P 380)3(1902/380)2(22.02203/3803/)1(===========
８、有一低压配电线路,同时向五台三相异步电动机供电，其中有三台是4ＫW ，两台是３ＫＷ,这几台电动机的额定电压为３８０伏，ｃos φ
为0．8，效率η为０．8５。试求该低压配电线路的总电流为多大
解：A
UCOS P I UICOS P W P W P P 1.278
.03808235
1823585.0/70001700012=?==
∴===∴=?=φφη
9、已知某正弦电动势为e=３1１s ｉn （３１４ｔ）伏。试求最大值，频率、有效值、周期、初相位各为多少?
10、 阻值为４84Ω的电阻接在正弦电压Ｕ＝３１1S ｉn wt 伏的电源上,试写出电流的瞬时值表达式，并计算电阻的有功功率。
解:W
R U P tA
i A R Um 100484/48400/sin 64.064.0484/311/Im 2=======ω
11、 有一电阻，电感和电容串联电路,R ＝６００Ω,Ｌ＝1.911亨,Ｃ＝5．３０８μF ，电路电压U=2２０V 、ｆ=5０Ｈz 。试求电路的电流。
解：
A R U I R Z fC X fL X C L 37.0600
22060060021600911.15014.322)1(===
Ω==Ω
==Ω
=???==ππ
12、 有一日光灯电路，R=150Ω，Ｌ=1.3６亨、电路电压U ＝2２０Ｖ,ｆ＝50Ｈz 。试求电流I 、Ｐ、Q 及ｃos φ各为多少？
解:
33.0cos 5.1023649.06
.4522206.45242736.15014.32222
22==
=======
Ω=+=Ω=???==Z
R
Var X I Q W R I P A Z U I X R Z fL X L L L φπ
13、 有一个星形联接的三相对称负载,每相负载为Ｒ＝8Ω,X Ｌ＝６Ω，电源线电压为380V,求：相电压、相电流和线电流各为多少?
解：A
Z U I I V U U X R Z P L P L P
L 2210
220
2203/1022======Ω
=+=
14、 某直流电源的电动势E=24伏，内阻R Ｏ=0.5欧，负载电阻Ｒ=7.５欧。求电路中电流I ，端电压U 和电源内阻压降。
解:V
IR U V IR U A R R E I O O 5.15.2235.75.0240=====+=+=
15、 有一星形联接的三相负载，每相负载的电阻都等于1２Ω，电抗等于16Ω,三相电源电压对称，线电压为380V,试求负载的线电流。
解：A
Z U I I V U U X R Z P L P L P
1120
220
2203/2022======Ω
=+=
16、 有三个单相负载,其电阻分别为RA=10Ω、ＲＢ=２0Ω、R ｃ=４0Ω，接于三相四线制电路,电源线电压为380Ｖ。试求各相电流。
解:A
R U I A
R U I A
R U I V U U C P C B P B A P A L P 5.540
22011202202210
2202203/=========== 17、 一个220V 、２５Ｗ的电烙铁接到u=220
s ｉn(３14ｔ+)V 的电源上，试问电烙铁的电功率及10h 内消耗的电能各为多少?
解:KWh
Pt W W P V
U U m 25.010********/=?=====
18、 有一Ｒ．Ｌ．C 串联电路,它在电源频率为500Hz 时发生谐振，电流Ｉ为0.２A,容抗Xc 为314Ω,并测得电容电压Uc 为电源电压U 的
20倍,试求该电路的电阻R 及电感Ｌ。
解:H
f X L X X R R
R X Q L C L C 1314314
23147.1520314===∴Ω
==Ω=∴===
π
１9、在三相四线制照明电路,负载为纯电阻，其中Z A =R A =100Ω， Z B =R B =140Ω,Z C =R C =6０Ω,忽略输电线阻抗,负载的额定电压均为２２0Ｖ，电源的相电压为２２0V ，试求:
（1） 各相负载和中性线上的电流。
（2） A 相负载断开后，B C 两相负载的电流和中性线的电流。 （3）
A 相负载断开后，且中性线也同时断开,求Ｂ、 C 相负载的电压。
2０、一台星形连接的三相发电机,在对称情形下运行时的相电流为80A,线电压为380Ｖ,功率因数为０.8。求此发电机提供的有功功率 、无功功率和视在功率。
解:VA
I U S Var SIN I U Q
W
I U P L L L L L L 8.5265280380337.315916.080380332.421228.0803803cos 3=??===???===???==φφ
2１、三相四线制电路中，电源线电压U AB ＝380∠30
o
V ,三相负载均为Z=４０∠6０o
Ω, 求各相电流，并画出向量图。
解:605.56040120220180
5.56040120220605.56040022002200
000000
00∠=∠+∠==-∠=∠-∠==∴-∠=∠∠==∴∠=Z U I Z U I Z A U I A
U C C B B A ２２、有一台单相照明变压器，容量为１０K ＶA,电压为33０0V/２20V,今欲在副边接上60W /220V 白炽灯，如果变压器在额定状态下运行,这种电灯能接多少只?原副绕组的额定电流是多少？
解:A
I A I 02.33300220
27.45127.4522060
16616660/100002
=?==?
==只
23、已知信号源的电动势20V ,内阻RO=80０Ω，负载电阻R Ｌ＝8Ω,试计算: (1）当负载电阻R Ｌ直接与信号源连接时,信号源输出的功率P 为多少？
(2）若负载R Ｌ等效到匹配变压器的原边，并使R Ｌ，=R 0时，信号源将输出最大功率。试求变压器的变比K 为多少?信号源最大输出功率Ｐ为多少?
解：W
P R R K W
R R R E P L
L L 125.08008008002010)2(005.08880020)()1(2
2
20=???
?
??+='==
=???
?
??+=+=
2４、在对称三相电路中,有一星形负载，已知线电流相量.
208
∠=?
A I ,线电压.
80380 ∠=?
B
A U ，求此负载的功率因数及其消耗的有功功
率。
解:
W
COS I U P COS I
U
U
L L A A AB 4560866.0838033866
.030205020850220803800
000=???====-=∴∠=∠=∴∠=φφφ
2５、某电流互感器电流比为400A ／５ A,问:（１）若副绕组电流为3.5 A ，原绕组电流为多少?
（2)若原绕组电流为350 A,副绕组电流为多少？
2012级机电、数控电工电子技术试题库 一、填空题(共133题，每空一分) 1、电力系统中一般以大地为参考点，参考点的电位为 0伏电位。 2、欧姆定律一般可分为部分电路的欧姆定律和全电路欧姆定律。 3、部分电路的欧姆定律是用来说明电路中电压、电流和电阻三个物理量之间关系的定律。 4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成比，而与回路中的及 之和成反比。 5、导体电阻的单位是欧姆，简称欧，用符号表示，而电阻率则用符号表示。 6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U= E-U O。 7、有一照明线路，电源端电压为２２０伏，负载电流为１０安，线路的总阻抗为０.2欧姆，那么负载端电压为218 伏。 8、串联电路中的处处相等，总电压等于各电阻上之和。 9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则15 瓦灯泡较亮， 而 100 瓦灯泡较暗。 10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫千瓦时。 11、频率是单位时间内交流电重复变化的次数。 12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为 u=20sin(314t- ４０°) ，相量式为。 13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为537伏。 14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为0.1A 安。 15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗X L＝25.12 欧。如通过电流的 频率为10000赫，其感抗X L＝5024 欧。 16、一个１０微法的电容接在５０赫的交流电源上，其容抗X C＝318欧，如接在2000赫的交流电源上，它的容抗 X C＝7.95 欧。 17、某正弦交流电流为ｉ＝100sin（6280t- π／4）毫安，它的频率ｆ＝1000Hz ，周期Ｔ＝0.001 秒，角频 率ω＝ 6280 ，最大值Im= 100mA，有效值Ｉ＝ 100/1.414 mA ，初相位φ＝π／4 。 18、已知两交流电流分别为i１＝15sin(314t＋45°)安，i２＝10sin(314t－３0°）安，它们的相位差为75 °。 19、在纯电感交流电路中，电感元件两端的电压相位超前电流90度。 20、在纯电容交流电路中，电容元件两端的电压相位滞后电流90 度。 21、在纯电阻交流电路中，电阻元件通过的电流与它两端的电压相位同相。 22、交流电路中的有功功率用符号P 表示，其单位是 W 。 23、交流电路中的无功功率用符号 Q 表示，其单位是VAR 。 24、交流电路中的视在功率用符号S 表示，其单位是 VA 。 25、三相正弦交流电的相序，就是三相交流电到达最大值的顺序。 26、如三相对称负载采用星形接法时，则负载的相电压等于电源的相电压，线电流等于相电流的1 倍。 27、如三相对称负载采用三角形接法时，则负载的相电压等于电源的线电压，线电流等于相电流的3倍。 28、在三相对称电路中，已知线电压Ｕ、线电流Ｉ及功率因数角φ，则有功功率Ｐ＝ＵＩCOSφ，无功功率Ｑ＝ＵＩ SINφ，视在功率Ｓ＝ＵＩ。 29、已知某电源的相电压为６千伏，如将其接成星形，它的线电压等于 63伏。 30、当三相发电机的三相绕组联成星形时，其线电压为３８０伏，它的相电压为 220 伏。 31、有一台三相异步电动机，额定电压为３８０伏，三角形联接，若测出线电流为３０安，那么通过每相绕组的电流 等于30/3安。
电工与电子技术试题 一、填空题(每空1分) 1、若各门电路的输入均为A与B,且A=0,B=1;则与非门的输出为_________,或非门的输出 为_________。 2、一个数字信号只有________种取值,分别表示为________ 与________ 。 3、模拟信号就是在时间与幅值上________ 的,数字信号在时间与幅值上就是________的。 4、根据逻辑功能的不同特点,逻辑电路可分为两大类: ________ 与________。 5、二进制数A=1011010;B=10111,则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关,而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中,如果负载平均电流就是20A,则流过每只晶体二极管的电流就是 ______A。 9、单相半波整流电路,已知变压器二次侧电压有效值为22V,负载电阻RL=10Ω,则整流输 出电压的平均值就是______;流过二极管的平均电流就是______;二极管承受的最高反向 电压就是______。 10、三极管就是________控制元件,场效应管就是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。 13、作放大作用时,场效应管应工作在区。 14、放大电路的静态工作点通常就是指__、与_。 15、某三级放大电路中,测得Av1=10,Av2=10,Av3=100,总的放大倍数就是_。
电工电子技术试题库 电工电子技术试题库 第五章磁路和变压器 一、填空题 1、磁感应强度是表示磁场内某点的磁场（）和（）的物理量。 2、变压器由（）和（）组成。 3、变压器的三变作用是变（）、变（）和变（）。 4、变压器线圈极性测定的方法有（）法和（）法。 5、变压器运行时其内部存在（）损耗和（）损耗。 6、变压器原、副边电压和原、副边线圈匝数成（）比。 7、变压器是根据（）原理制成的（）电器。 8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。 9、交流铁心线圈的磁路分为（）磁路和（）磁路。 10、在电力系统中传输电能的变压器称为（）变压器。 二、选择题 1、铁磁性物质的磁导率（）。 A、μr>1 Bμr=1 C、μr<1 D、μr>>1 2、变压器的负载为感性负载时，随着负载的增大副边电压将（）。 A、上升 B、下降 C、不变 D、可能上升、也可能下降 3、变压器原、副边的电流和原、副边线圈匝数（）。 A、成正比 B、成反比 C、无关 D、可能成正比，也可能成反比 4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。 A、110 B、440 C、220 D、50 5、Y,yn联接的三相变压器常用于低压为（）电力变压器。 A、220V B、500V C、110V D、400V 6、磁场强度和磁场中某点的磁感应强度（）。 A、成正比 B、成反比 C、相等 D、无关 7、变压器的额定容量Sn表示（）。 A、输入的视在功率 B、输出的视在功率 C、输入的有功功率 D、输出的有功功率 8、交流铁心线圈的主磁通与电源电压（）。 A、成正比 B、成反比 C、无关 D、相等 9、变压器的变比K>1时,变压器为( )。 A、升压变压器 B、降压变压器 C、升压降压变压器 D、电流互感器 10、变压器副边负载增加时，变压器的铁耗（）。 A、增大 B、减少 C、不变 D、可能增加也可能减少 三、分析题 1、变压器铁心起什么作用？ 2、试分析电力变压器实现能量传递的原理？ 3、在远距离输送电能的过程中为什么要采用高压输送？

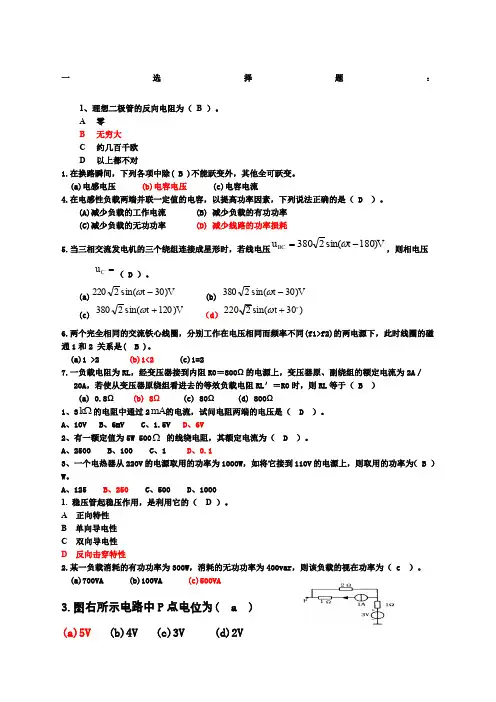

成绩统计表 专业班级____________ 考生姓名：____________ 学号_______ 请将选择题答案填入下表： 一．选择（20分、2分/题） 1．变压器降压使用时，能输出较大的____b_____。 A、功率 B、电流 C、电能 D、电功 2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。 A、相位 B、相序 C、频率 D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。 A、380V B、220V C、110V D、36V以下5．关于提高功率因数的说法，正确的是（ c ） A.在感性负载上并联电感可以提高功率因数 B.在感性负载上并联电容可以降低功率因数
C.在感性负载上并联电容可以提高功率因数 6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真 7．稳压管的动态电阻（b ）稳压性能越好。 A、越大 B、越小 C、较合适 D、不一定 8．运算放大器电路如图所示，该电路中反馈类型为( )。a (A) 串联电压负反馈(B) 串联电流负反馈 (C) 并联电压负反馈(D) 并联电流负反馈 ∞ 9．单稳态触发器的输出状态有（a） A、一个稳态、一个暂态 B、两个稳态 C、只有一个稳态 D、没有稳态 10．一个8选1多路选择器，输入地址有 c 。
A、2位 B、3位 C、4位 D、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。(10分) a I3 b 2．如图所示R－L串联电路，R=280Ω，R L=20Ω,L=1.65H，电源电压U=220V，电源频率为50H Z。(10分)
专业班级____________ 考生姓名：____________ 学号_______ 一．选择（20分、2分/题） 1．变压器降压使用时，能输出较大的____b_____。 A、功率 B、电流 C、电能 D、电功 2．三相异步电动机旋转磁场的旋转方向是由三相电源的 ________b_决定。 A、相位 B、相序 C、频率 D、相位角 3．电气控制线路原理图中，触头的位置是处于______a___。 A、未通电状态 B、通电状态 C、根据情况确定状 态 4．为保证机床操作者的安全，机床照明灯的电压应选 ____d_____。 A、380V B、220V C、110V D、36V以下 5．关于提高功率因数的说法，正确的是（ c ） A.在感性负载上并联电感可以提高功率因数
B.在感性负载上并联电容可以降低功率因数 C.在感性负载上并联电容可以提高功率因数 6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。 A．频率失真 B、相位失真 C、波形过零时出现的失真 D、幅度失真 7．稳压管的动态电阻（ b ）稳压性能越好。 A、越大 B、越小 C、较合适 D、不一定 8．运算放大器电路如图所示，该电路中反馈类型为( )。a (A) 串联电压负反馈(B) 串联电流负反馈 (C) 并联电压负反馈(D) 并联电流负反馈 －＋∞ + u O u i 9．单稳态触发器的输出状态有（ a） A、一个稳态、一个暂态 B、两个稳态 C、只有一个稳态 D、没有稳态 10．一个8选1多路选择器，输入地址有 c 。 A、2位 B、3位 C、4位 D、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V，U S2 ＝6V，R 1 =12Ω，R 2 ＝6 Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3 中的电流I 3 。(10分) a I
自考网校免费试听.自考名师.课件更新.报名演示.学习卡.最权威的师资阵容 最及时的在线答疑 全程视频授课，反复观看不限次数 自考365网校数百门课程全面招生！ 基础班＋串讲班祝您成功每一天！ 郭建华韩旺辰郝玉柱张旭娟孙茂竹白薇 浙江省2003年7月高等教育自学考试 电工与电子技术试题 课程代码：02187 一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共30分) 1.已知图示电路中的E=2V,I k=2A。电阻R1和R2消耗的总功率为（）。 A.4W B.0W C.16W D.8W 2.图示电路中，已知I1=11mA,I4=12mA,I5=6mA。I2,I3和I6的值为（）。 A.I2=-7mA,I3=-5mA,I6=18mA B.I2=-7mA,I3=5mA,I6=18mA C.I2=-7mA,I3=10mA,I6=18mA D.I2=7mA,I3=5mA,I6=18mA 3.已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（）。 A.1kVar B.3kVar C.9kVar D.0kVar 4.某电容C与电阻R串联，其串联等效阻抗|Z|=10Ω，已知容抗X c=7.07Ω，则电阻R为（）。 A.17.07Ω B.7.07Ω C.2.93Ω D.10Ω 5.当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。 A.3803V B.3802V C.380/3V D.380V 6.一单相变压器额定容量为50kVA，额定电压为10000/230V。则此变压器的副边绕组的额定电流为（）。
电工电子技术试题库 第五章磁路和变压器 一、填空题 1、磁感应强度是表示磁场某点的磁场（）和（）的物理量。 2、变压器由（）和（）组成。 3、变压器的三变作用是变（）、变（）和变（）。 4、变压器线圈极性测定的方法有（）法和（）法。 5、变压器运行时其部存在（）损耗和（）损耗。 6、变压器原、副边电压和原、副边线圈匝数成（）比。 7、变压器是根据（）原理制成的（）电器。 8、自耦变压器原、副边之间不仅有（）耦合，而且有（）的联系。 9、交流铁心线圈的磁路分为（）磁路和（）磁路。 10、在电力系统中传输电能的变压器称为（）变压器。 二、选择题 1、铁磁性物质的磁导率（）。 A、μr>1 Bμr=1 C、μr<1 D、μr>>1 2、变压器的负载为感性负载时，随着负载的增大副边电压将（）。 A、上升 B、下降 C、不变 D、可能上升、也可能下降 3、变压器原、副边的电流和原、副边线圈匝数（）。 A、成正比 B、成反比 C、无关 D、可能成正比，也可能成反比 4、一台变压器U1=220V,N1=100匝,N2=50匝，则U2=( )V。 A、110 B、440 C、220 D、50 5、Y,yn联接的三相变压器常用于低压为（）电力变压器。 A、220V B、500V C、110V D、400V 6、磁场强度和磁场中某点的磁感应强度（）。 A、成正比 B、成反比 C、相等 D、无关 7、变压器的额定容量S n表示（）。 A、输入的视在功率 B、输出的视在功率 C、输入的有功功率 D、输出的有功功率
8、交流铁心线圈的主磁通与电源电压（）。 A、成正比 B、成反比 C、无关 D、相等 9、变压器的变比K>1时,变压器为( )。 A、升压变压器 B、降压变压器 C、升压降压变压器 D、电流互感器 10、变压器副边负载增加时，变压器的铁耗（）。 A、增大 B、减少 C、不变 D、可能增加也可能减少 三、分析题 1、变压器铁心起什么作用？ 2、试分析电力变压器实现能量传递的原理？ 3、在远距离输送电能的过程中为什么要采用高压输送？ 4、变压器有什么用途？ 5、变压器负载时引起副边端电压变化的原因是什么? 6、一台50Hz的变压器，误将原边接在相同额定电压的直流电源上会出现什么后果？为什么? 7、变压器空载运行时，原线圈加交流额定电压，这时原线圈的电阻R1很小，为什么空载电流I0却不大? 8、当变压器原边加额定电压，原线圈的匝数减少时，空载电流、铁损，副边空载时的电压变比将如何变化? 9、一台变压器U1N/U2N＝220/110V，如果将副边接到220V电源上，会出现什么后果？为什么？ 10、一台额定频率为50Hz的变压器，能否用于25Hz的交流电路中，为什么？ 四、计算题 1、一台单相变压器，S N=50kV A,U1N/U2N=10 kV/400V,求原、副边的额定电流I1N、 I2N。 2、一台三相变压器，原、副边都为Y形联接，S N=180kV A,U1N/U2N=1000 /400V, 铁心截面积S=160cm2,铁心最大磁密B m=1.445T,求N1、N2。 3、一台单相变压器U1N/U2N=220/280V,铁心的最大磁密B m=0.96T,截面积S＝ 13cm2,求N1、N2。 4、一台三相变压器，原边为Y形联接、副边为Δ形联接，S N=5000kV A,U1N/U2N=10
《电工电子技术》期末测验试卷 班级： 姓名： 得分： 一、填空题：（每题3分，共12题，合计 36 分） 1、用国家统一规定的图形符号画成的电路模型图称为 电路图 ，它只反映电路中电气方面相互联系的实际情况，便于对电路进行 分析 和 计算 。 2、在实际应用中，按电路结构的不同分为 简单 电路和 复杂 电路。凡是能运用电阻串联或电阻并联的特点进行简化，然后运用 殴 姆 定 律 求解的电路为 简单电路；否则，就是复杂电路。 3、在直流电路的分析、计算中，基尔霍夫电流第一定律又称 节点电流 定律，它的数学表达式为 。假若注入节点A 的电流为5A 和－6A ，则流出节点的电流 I 出 = -1 A 。 4、电路中常用的四个主要的物理量分别是 电压 、 电流 、 电位 、 电动势 。 它们的代表符号分别是 I 、 U 、 V 和 E ； 5、在实际电路中，负载电阻往往不只一个，而且需要按照一定的连接方式把它们连接起来，最基本的连接方式是 串联 、 并联 、 混联 。 6、描述磁场的四个主要物理量是： 磁通 、 磁感应强度 、 磁导率 和 磁场强度 ；它们的代表符号分别是 Φ 、 Ｂ 、 Ｕ 和 Η ； 7、电磁力F 的大小与导体中 电流I 的大小成正比，与导体在磁场中的有效 长度L 及导体所在位置的磁感应强度B 成正比，即表达式为： F = BIL ,其单位为： 牛顿 。 8、凡大小和方向随时间做周期性变化的电流、电压和电动势交流电压 、 交流电流 和 交流电动势 ，统称交流电。而随时间按正弦规律变化的交流电称为 正弦交流电 。 9、 有效值（或最大值） 、 频率（或周期、角频率） 和 初相位 是表征正弦交流电的三个重要物理量，通常把它们称为正弦交流电的三要素。 10、已知一正弦交流电压为u =2202sin(314t+45°)V ，该电压最大值为 2202 V ，角频率为 314 rad/s,初相位为 45° 、频率是 50 Hz 周期是 0.02 s 。 11、我国生产和生活所用交流电（即市电）电压为 220 V 。其有效值为 220 V,最大值为 311.8 V ，工作频率f ＝__50 __Hz ，周期为T ＝___0.02___s ，其角速度ω＝__314___rad/s ，在1秒钟内电流的方向变化是__50___次。 ∑∑=出入I I
一、填空题 1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。 2．电路的三种工作状态是通路、断路、短路。 3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。 4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。 5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。 6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。 7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。 8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。 9．在直流电路中，电感可以看作短路，电容可以看作断路。 9．我国工业交流电采用的标准频率是 50 Hz。 10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。 11．电阻元件是耗能元件，电容元件是储能元件。
12．已知一正弦电压u=311sin(628t-60o)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60o 。 13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60o)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0o ，电阻消耗的功率P= 4840 W 。 14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。 15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。 16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。 17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。 18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为 正序 。 19．在正弦交流电路中，电源的频率越高，电感元件的感抗越 大 。 20．已知正弦交流电压的有效值为200V ，频率为100Hz ，初相角为30o，则其瞬时值表达式u= 282.8sin （628t+30o） 。 21．正弦量的三要素是 最大值或有效值 、 频率 和 初相位 。 22．对称三相电源是指三个 幅值 相同、 频率 相同和 相位互差120o 的电动势电源。 23．电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
《电工电子技术基础》期末考试试卷 (闭卷) 9、基本门电路有与门、或门和非门。 10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。 11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。 12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。 13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。正弦交流电的三要素是指最大值、角频率、初相位。 14、工频电流的频率f= 50 Hz。 15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。 16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，
I4 = 0.5 A，则I6 = 3.5 A。 17、半导体三极管是由发射极、基极、集电极三个电 极，发射结、集电结两个PN结构成。 18、三极管按其内部结构分为 NPN 和 PNP 两种类型。 19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性 较为复杂，可分为放大区外，还有截止区和饱和区。 20、二极管具有单相导电性特性。 二、单项选择题（每小题2分，共10分） 1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（ B ）。 20KΩ 20KΩ A．5V B.10V C.15V D.30V 2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的 相位关系是（ D ）。 A. 线电压超前相电压300 B. 线电压滞后相电压300 C. 线电流超前相电流300 D. 线电流滞后相电流300 3、叠加定理可以用在线性电路中不能叠加的是（ C ）。 A、电压 B、电流 C、功率 D、电动势 4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i（ C ）。 R i s A.变大 B. 变小 C.不变 D.不确定
、填空题 1 已知图中U i = 2V, U2= -8V，贝y U B=_-10_ 2. 电路的三种工作状态是通路、断路、短路 3. 有三个6Q的电阻，若把它们串联，等效电阻是18 Q;若把它们并联，等效电阻2Q；若两个并联后再与第三个串联，等效电阻是_9—Q。 4. 用电流表测量电流时，应把电流表串联在被测电路中；用电压表 测量电压时，应把电压表与被测电路并联。 5. 电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。 6. 电路如图所示，设U=12V I=2A、R=6Q，贝S U B= -24 V 7. 直流电路如图所示，R所消耗的功率为2W则R的阻值应为2—Q &电路中电位的参考点发生变化后，其他各点的电位均发生变化 9. 在直流电路中，电感可以看作_短路—，电容可以看作_断路— 9.我国工业交流电采用的标准频率是50 Hz 10. 三相对称负载作三角形联接时，线电流I I与相电流I P间的关系是: I P= . 3 I L。
11. 电阻元件是耗能元件，电容元件是储能元件 12. 已知一正弦电压u=311sin(628t-60 o )V，则其最大值为311 V , 频率为100 Hz，初相位为-60 o 。 13. 在纯电阻交流电路中，已知电路端电压u=311sin(314t-60 o )V，电阻 R=10Q，则电流I=22A,电压与电流的相位差? = 0 o ，电阻消耗的功率P= 4840 W。 24 .表征正弦交流电振荡幅度的量是它的 _最大值表征正弦交流电随时间变 化快慢程度的量是_角频率3_；表征正弦交流电起始位置时的量称为它的—初相_。 25 .在RLC串联电路中，已知电流为5A,电阻为30 Q,感抗为40Q, 容抗为80Q，那么电路的阻抗为_50Q_,该电路为_容_性电路。电路中吸收的有功功率为_750W，吸收的无功功率为_1000var_。 26 .对称三相负载作丫接，接在380V的三相四线制电源上。此时负载 端的相电压等于1倍的线电压；相电流等于1倍的线电流；中线电流等于 寸3 0_。 27. 铁磁材料分为—软磁—材料、—硬磁_材料和—矩磁—材料三种。 28. 变压器除了可以改变_交变电压、—交变电流_之外还可以用来变换阻 抗。 29. 接触器的电磁机构由—吸引线圈_、_静铁心_和_动铁心_三部分组成。 30 .变压器运行中，绕组中电流的热效应所引起的损耗称为 _铜_损耗；交 变磁场在铁心中所引起的_磁滞—损耗和—涡流—损耗合称为_铁_损耗。 31、Y—△形降压启动是指电动机启动时，把定子绕组接成_Y形—，以降低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成_△形，使
理工学院-09级电工电子技术(二)期末考试A 卷 课程 电工电子技术基础 1．填空题，从括号中选择正确的答案，用A 、B 、C …填空。 （1）有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大，在负载开路的条件下测得A 的输出电压比B 的小，这说明A 的________（A ．输入电阻， B ．输出电阻）比B 的_____(C ．大， D ．小)。 （2）阻容耦合放大电路的上限截止频率主要取决于____，下限截止频率取决于____。 （A ．耦合电容， B ．晶体管的极间电容， C ．晶体管的非线性特性） （3）差动放大电路如图所示。设电路元件参数变化所引起静态工作点改变不会使放大管出现截止或饱和。若Re 增大，则静态工作电流IC2 ＿＿，差模电压放大倍数 d u A ＿＿，共模电压放大倍数 c u A ＿＿。（答案：A ．增大，B ．减小，C ．基 本不变）
V EE ( 12V) u 题目（3）的电路 图 题目（5）的电路图 （4）一个双端输入、双端输出差分放大电路，已知差模电压增益Aud ＝80dB ，当两边的输入电压为 uI1＝1mV ，uI2＝0.8mV 时，测得输出电压uO ＝2.09V 。该电路的共模抑制比KCMR 为 。 （答案：A ．60dB ，B ．40dB ，C ．80 dB D ．100 dB ） （5）电路如图所示，输入电压 i u 为正弦波，回答下列问题： （a ）VT3和VT4、VT5和VT6两对复合管分别为 管和 型管？（答案：A ．PNP ，B ．NPN ） （b ）当Vcc=35V 、RL=8W 、复合管饱和压降为4V 时，最大不失真输出功率约为 W 。 （答案：A ．8，B ．19，C ．60 D ．76） 2．试判断下列说法是否正确，正确的在括号中画“√”，不正确的画“×”。
《电工电子技术》课程复习资料 一、填空题： 1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。 2.一阶电路暂态过程三要素法的表达式。 3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。 结具有单向导电性，可描述为正偏导通、反偏截止。 5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。 6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。 7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。 8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。 9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。 10.三相同步发电机的基本构成是定子和转子。 11.电容和电感储能的数学表达式是和。 12.低压供电系统的接线方式主要有树干式和放射式。 13.实际变压器存在两种损耗，分别是铜耗和铁耗。 14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。 15.变压器的主要构成部件是绕组和铁芯。 16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750 r/min。 17.晶体三极管的两个PN结分别是发射结和集电结。 18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。 19.反相比例运算关系是.，同相比例运算关系是。 20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。 21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。 22.我国规定的电力网特高压额定值有330kV、500kV和1000kV 。 23.理想变压器的变压公式是。 24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。 25.晶体三极管有三种工作状态，分别为放大、截止和饱和。 26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。 27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。 28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。 29.理想变压器的变流公式是。 30.已知三相异步电动机的工频为50HZ，二对磁极，则同步转速为1500r/min
电工与电子技术试题 一、填空题（每空 1 分） 1、若各门电路的输入均为 A 和 B，且 A=0，B=1；则与非门的输出为 _________，或非门 的输出为 _________。 2、一个数字信号只有 ________种取值，分别表示为 ________ 和________。 3、模拟信号是在时间与幅值上 ________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________和________。 5、二进制数 A=1011010；B=10111，则 A - B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与 ________无关。 7、将________变成 ________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻 RL=10Ω，则整 流输出电压的平均值是 ______；流过二极管的平均电流是 ______；二极管承受的最高反向 电压是 ______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数 Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和 _。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100, 总的放大倍数是_。
一、填空题 1.已知图中 U1＝2V, U2＝-8V,则U AB＝-10。 2.电路的三种工作状态就是通路、断路、短路。 3.有三个6Ω的电阻,若把它们串联,等效电阻就是 18 Ω;若把它们并联,等效电阻 2Ω;若两个并联后再与第三个串联,等效电阻就是 9 Ω。 4.用电流表测量电流时,应把电流表串联在被测电路中;用电压表测量电压时,应把电压表与被测电路并联。 5.电路中任意一个闭合路径称为回路 ;三条或三条以上支路的交点称为节点。 6.电路如图所示,设U=12V、I=2A、R=6Ω,则U AB= -24 V。 7.直流电路如图所示,R1所消耗的功率为2W,则R2的阻值应为 2 Ω。 8.电路中电位的参考点发生变化后,其她各点的电位均发生变化。 9.在直流电路中,电感可以瞧作短路 ,电容可以瞧作断路。 9.我国工业交流电采用的标准频率就是 50 Hz。 10.三相对称负载作三角形联接时,线电流I L与相电流I P间的关系就是:I P ＝3 I L。 11.电阻元件就是耗能元件,电容元件就是储能元件。
12.已知一正弦电压u=311sin(628t-60o)V,则其最大值为 311 V,频率为 100 Hz,初相位为 -60o 。 13.在纯电阻交流电路中,已知电路端电压u=311sin(314t-60o)V,电阻R=10Ω,则电流I=22A,电压与电流的相位差φ= 0o ,电阻消耗的功率P= 4840 W 。 14.三角形联结的三相对称负载,若线电压为380 V,则相电压为 380 V;若相电流为10 A,则线电流为 17、32 A 。 15.式Q C =I 2X C 就是表示电容元件在正弦电路中的 无功 功率计算公式。 16.正弦交流电压的最大值U m 与其有效值U 之比为 2 。 17.电感元件就是一种储能元件,可将输入的电能转化为 磁场 能量储存起来。 18.若三相电动势依次达到最大值的次序为e 1—e 2—e 3,则称此种相序为 正序 。 19.在正弦交流电路中,电源的频率越高,电感元件的感抗越 大 。 20.已知正弦交流电压的有效值为200V,频率为100Hz,初相角为30o,则其瞬时值表达式u= 282、8sin(628t+30o) 。 21.正弦量的三要素就是 最大值或有效值 、 频率 与 初相位 。 22.对称三相电源就是指三个 幅值 相同、 频率 相同与 相位互差120o 的电动势电源。 23.电路有 通路 、 开路 与 短路 三种工作状态。当电路中电流0 R U I S 、端电压U ＝0时,此种状态称作 短路 ,这种情况下电源产生的功率全部消耗在 内阻 上。
《电工电子技术》期末考试卷专业年级姓名 一、单项选择题(每题4分，共40分) 1.任何一个有源二端线性网络的戴维南等效电路是( ) A.一个理想电流源和一个电阻的并联电路 B.一个理想电流源和一个理想电压源的并联电路 C.一个理想电压源和一个理想电流源的串联电路 D.一个理想电压源和一个电阻的串联电路 2.图示电路中，所有输出功率的元件( ) A.仅有恒压源 B.仅有恒流源 C.有恒压源和恒流源 D.不能确定 3.某电路元件中，按关联方向电流) 10 i? - =A，两端电压t 2 90 sin( t 314 2 u=V，则此 220 314 sin 元件的无功功率Q为( ) A.-4400W B.-2200var C.2200var D.4400W 4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( ) A.大小、相位都相等 B.大小相等、线电流超前相应的相电流? 90 C.线电流大小为相电流大小的3倍、线电流超前相应的相电流? 30 D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流? 30 5.在电路中用来对电气设备进行短路保护的电器是( ) A.交流接触器 B.热继电器 C.中间继电器 D.熔断器 6.制造普通变压器铁心的磁性材料是( ) A.碳钢 B.硅钢片 C.铝镍钴合金 D.硬磁铁氧体 7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( ) A.0.5A或2A B.1A或5A C.2A或10A D.3A或15A 8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差 率s为( ) A.1% B.2% C.3% D.4% 9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( ) A.减少 B.增大 C.保持不变 D.大小不变，符号改变 10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压 U CC时，则该管工作状态为( ) A.饱和 B.截止 C.放大 D.不能确定 二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流 表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）
电工与电子技术试题 一、填空题（每空1分） 1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门 的输出为_________。 2、一个数字信号只有________种取值，分别表示为________ 和________ 。 3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。 5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整 流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向 电压是______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和_。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
《电工电子技术基础期末考试试题》--------A 班级： 姓名： 得分： 一、填空（每空一分 共十分)： 1、若交流电i=1023Sin （314t+30o）A 其最大值 有效值 初相位 角频率 频率 周期 相位 。 2、如果把P 型半导体和N 型半导体通过一定的方法结合起来，在两者的 处，就会形成一层很薄的 称之为 。 二、判断（每题一分 共十五分）： 1、1秒钟内交流电有100次达到最大值（ 在我国 ）。 （ ） 2、晶闸管单向导通，门极阻断。 ( ) 3、 感抗X l =ωL; 容抗Xc=1/(ωc)。 （ ） 4、交流电的阻抗Z=)(2 2Xc Xl R -+ （ ） 5、一般情况下，三相负载不对称时，P 总=Pu+Pv+Pw 。 ( ) 6、导电能力介于导体与绝缘体之间的物质称为PN 结 。 ( ) 7、导电性能不断提高的物质称为导体 。 （ ） 8、cos Φ反应了负载中的有功功率所占电源输出功率的比例，定义为功率因数 。 （ ） 9、二极管的主要参数为最大整流电流Im>I 工作、最高反向工作电压 Urm ≥U 工作，并且Urm 为Uz/2~Uz/3 。 ( ） 10 稳压二极管的接法为正端接被稳压器件的负极，负端接正极。 （ ） 11、电容滤波原理是利用大电容充电快、放点慢的特性，使定向脉动成分峰尖变钝，波动减 小 ，衰减变缓实现滤波的。 （ ） 12、桥式整流电路可将交流电正、反向都过滤成同一方向的脉动成分。 （ ） 13、电容滤波的接法是在整流后负载的两端正向并联电容器。 （ ） 14、二极管外加反向电压超过一定数值后，反向电流猛增，反向击穿 。 （ ） 15、三极管电流放大作用的条件是发射结正偏，集电结反偏。 （ ） 三、作图题 1、画出三相交流电动势的向量图。（七分） 2、、画出一个单相桥式整流电路图，并对负载电容滤波。（十分） 四、简答题 1、二极管、晶闸管的特性各如何？（十分） 2、写出三相交流负载星形及三角形联接时线电压与相电压、线电流与相电流. 的关系。（八分） 五、综合题（十分） 画一个三相桥式整流电路图，并分析当负载两端为同向电流，而电源的 a(+)b(-); a(+)c(-); b(+)a(-); b(+)c(-); c(+)a(-); c(+)b(-) .时电流流向。 六、选择题（每题一分 共三十分） 1、单相交流电路中，纯电阻电路情况下，电流与电压的关系为（ ）。 A ：同频率、同相位； B ：同频率、不同相位； C ：不同频率、同相位； D ：不同频率、相位。
电工与电子技术试题 第一部分 选择题 (共40分) 一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有 一个是符合题目要求的，请将其代码填在题后的括号内。错选、多选或未选均无分。 1.电路如图所示，根据工程近似的观点，a 、b 两点间的电阻值约等于( ) A. 0.5k Ω B. 1k Ω C. 2k Ω D. 100k Ω 2.直流电路如图所示，E=15V ，I k =5A,R=5Ω，恒压源E 的工作状况是( ) A.吸收功率30W B.发出功率30W C.吸收功率75W D.发出功率75W 3.R 、L 串联的正弦交流电路如图所示，若u R =52sin(ωt+10°)V ，u L =52sin(ωt+100°)V ，则总电压u 为( ) A. 5sin(ωt+45°)V B. 10sin(ωt+55°)V C. 52sin(ωt+110°)V D. 102sin(ωt+70°)V 4.负载为三角形连接的三相电路，若每相负载的有功功率为30W ，则三相有功功率为( ) A. 0 B.303W C. 90W D. 903W 5.在正弦交流电路中，某负载的有功功率P=1000W ，无功功率Q=577var ，则该负载的功率因数为( ) A. 0.5 B. 0.577 C. 0.707 D. 0.866 6.正弦电压u 的波形如图所示，其正确的解析表达式是（ ） A. u=-311sin(250πt+ π4 )V B. u=311sin(250πt- π4 )V
C. u=-311sin(500πt-3 4 π)V D. u=311sin(500πt- 3 4 π)V 7.图示正弦交流电路中U=220V，R=ωL= 1 ωC =100Ω，此电路消耗的有功功率是( ) A. 2.2×100W B. 2.22×100W C. 2.2×300W D. 2.22×300W 8.电磁系仪表的符号是( ) 9.三相异步电动机的电磁转矩与( ) A.定子电流成反比 B.定子电压成正比 C.定子电压平方成反比 D.定子电压平方成正比 10.在磁电式仪表中，为使指针平稳达到应指示位置而不发生摆动，要利用( ) A.螺旋弹簧的反作用力 B.永久磁铁产生的磁场 C.空气阻尼 D.放置可动线圈的铝框中产生的感应电流 11.三相绕线式异步电动机，当负载转矩不变而增加转子电路电阻时，电动机的转差率s( ) A.增加 B.减小 C.不变 D.忽大忽小 12.一台单相变压器额定容量为S N=15kV A，额定电压为10kV/230V，满载时负载阻抗｜Z｜ =3.45Ω，cos?=0.85，则变压器满载时，其输出的有功功率为( ) A. 15kW B. 14.75kW C. 13.75kW D. 12.47kW 13.图示稳压电路，稳压管V1与V2相同，其稳压值U Z=5.3V、正向压降0.7V，输出电压U0 为( ) A. 1.4V B. 4.6V C. 5.3V D. 6V 14.欲测单相桥式整流电路的输入电压U i及输出电压U0，应采用的方法是( ) A.用直流电压表分别测U i及U0 B.用交流电压表分别测U i及U0 C.用直流电压表测U i，用交流电压表测U0 D.用交流电压表测U i，用直流电压表测U0 15.三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是( )
