电功率计算题
一，W=P/t的应用
1.“220 V 500 W”的小电炉子接在家庭电路中使用，求：(1)半个小时内它能放出多少焦耳的热量?(2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来
3) (1)因为电炉子消耗的电能全部用来产生热量，
所以Q=0．9 ×106 J
(2)I=2．3 A，R=96．8 Ω
答：能算出的量有炉子的电流约2．3 A和电阻约96．8 Ω。
2．接在家庭电路上的一盏灯，在10 min内消耗的电能是2.4×104 J.求这盏灯的电功率和通过灯丝的电流.
41.40 W、0.18 A
3.一台额定电压为220V，制冷额定功率为1000W的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少走2.5kW·h。求：（1）这台空调正常制冷时，工作电流是多少?
（2）这台空调一个月（按30天计算）可节约电能多少kW·h?
（3）某“希望小学”，每间教室有两盏“220V 40W”电灯，那么这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时?
4.5 75 937.5
4.一个电热水器，其额定电压是220 V，他将家中的其他用电器全部关闭，将电热水器接入电路中，经过12 min，他发现电能表的示数增加了0.1度，请你帮他计算出：
（1）这个电热水器的功率多大？
（2）这个电热水器正常工作时的电流多大？
（3）这个电热水器正常工作时的电阻多大？
27)（1）500 W（2）2.27 A（3）96.8 Ω
二，基本计算应用
1.一个额定电压为
2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求（1）小灯泡的额定功率；
（2）小灯泡发光时的灯丝电阻；
（3）通电1 min小灯泡消耗多少电能？
P额=U额·I额=2.5 V×0.2 A=0.5 W.
（2）由欧姆定律I=可得R=，所以小灯泡发光时的灯丝电阻为：
R===12.5 Ω.（3）W=Pt=P额×60 s=0.5 W×60 s=30
2.电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1 A和0.3 A.求：(1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？
7)1.60 Ω 2.0.2 A 3.0.6 W
3.有、两个电阻，将它们并联后接到一个电源上．已知．测得电路中的总电流为1A．
求：（1）中的电流．（2）的功率是多大？
（1）0.6A（2）7.2W
4.一个小灯泡与一个的电阻串联在10V的电路中，恰好正常发光，这时小灯泡的功率W，求小灯泡正常发光时的电阻是多少？
答案：．点拨：根据定值电阻R同灯泡串联在10V的电路中里，小灯泡的功率为5W可列式为，解之，．
5.“6V3W”的小灯泡一个，18伏的电源一个。要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率应为多大？
24欧姆。串联。6瓦特。
6，将一未知电阻R的两端连在电源上，测得通过R的电流强度为0.3安培；若将R与一个20欧姆的电阻串联后再连在同一电源上，测得通过它们的电流为0.4安培。求：(1)电阻R的阻值。(2)电源的电压。
(3)电阻R单独接在电源上，每分钟产生的热量。
(l)10欧姆。(2)3伏特。(3)54焦耳。
7.将一只小灯泡与一只阻值为4Ω的电阻串联后，接在电压为8 V的电源上，恰能正常发光，这时灯泡的电功率为4 W，求小灯泡的额定电压？47) 4 V
8.一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。求：
(1)电热器正常工作的电流和额定功率；
(2)小灯泡的电阻值。
解：（1）电热器正常工作电流：电热器额定功率
（2）电热器与小灯泡串联后
P实＝0.64P额
9.灯泡L与电阻R并联，已知R的电阻值是L灯泡电阻值的4倍，此时安培表的读数I1=2.5安培，若将灯泡L与电阻R串联如图所示，则灯泡L的功率
P2=0.64瓦特，求(1)灯泡L与电阻R串联时安培表的读数I2是多少？(2)灯泡L 的电阻R是多少？
(1)0.4安培。4欧姆。
10.利用标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，通过L2的电流为_____A；
（2）如图1甲所示，A，B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入如图1乙所示电路中，使其中一个灯泡正常发光，则电路消耗的总功率为_____W。
4．1；4。（提示：图乙中L1与L2串联，因为L1的额定电流大于L2的额定电流，所以正常发光的是L2，此时电路中的电流是0．5A，L的功率是3W，由图甲查得L1的电压是2V，所以L1的功率是1W，电路消耗的总功率是4W。）
三．滑动变阻器的动态电路
1.L上标有“
2.5V 1W”字样，电源为4.5伏特，量程为0～0.6安的电流表。
(1)当K1、K2都打开时，滑片P在滑动变阻器的哪一端？
(2)当闭合K1，调节滑动变阻器，使电流表中的读数多大时，小灯
泡才能正常发光？这时滑动变阻器的阻值是多少？
(3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？
(1)B端
(2)0.4安培5欧姆
(3)0.9安培，超过了电流表量程。
2.电源电压为24V，灯泡上标有“12 V 9 W”的字样，若关闭S，当滑动变阻器滑片P在变阻器中点c时，灯泡正常发光。
(1)求滑动变阻器的最大值。(2)当滑动变阻器滑片滑
到b时，你能求出哪些物理量?请写出求解每个物理量的过程及结果。
(1)首先利用已知条件求出滑动变阻器的最大值。
因为灯泡正常发光且是串联电路，
所以I灯=0．75 A，因为灯与滑动变阻器串联，所以I灯=I滑。
Rac=16Ω
所以R滑=2Rac=32Ω。’ (2)根据上述内容，还可以求出通过灯泡的电流、灯泡两端的电压、灯泡消耗的功率，还可以求出此时滑动变阻器两端的电压、消耗的功率、总电阻、消耗的总功率。R灯=16Ω
I=8 V，
P'=4W 一8 V=16 V，
P'滑=8 W，R总=48Ω，
P总=12W
3.闭合开关S，将滑动变阻器的滑片P从最右端c点移动到最左端a点的过程中，记录了滑片P分别置于a、b、c三点时电表的示数(见下表)，已知小灯泡L的额
a点b点c点
V1表/V 6 2.5 1.5
V2表／v 0 3.5 4.5
A表／A 0.6 0．25 0.15
(4)滑片P在移动过程中，电路消耗的最大功率与最小功率之比。
【答案】 (1)U=6 V (2)额定功率P=3．6 W (3)最大阻值R=30 Q
(4)最大功率P=3．6 W 最小功率P=0．9 W 比=4
4.电源电压u＝7.5v , R 为保护电阻，L 为标有“6 V 3w”的小灯泡，电流表量程为0～0.6A ，电压表量程为0～3v 。闭合开关S 后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。
10
5.L是标有“6V 3W“的电灯，电压是8伏特的电源求：电阻R和滑动变阻器RW的阻值各是多大时，才能使滑动变阻器的滑片P无论在什么位置上，加在电灯两端的电压都不超过3～6伏特的范围。
4欧姆。16欧姆。
在串联电路中，总电压是分配到各用电器上的，且电阻越大其电压就越大；电阻越小其电压就越小。当变阻器触头P滑到最左端时，灯泡两端电压最高且不能超过6伏特，这样就必须让P两端电压不得小滑动头P滑至最右端时，灯泡两端电压最小，但不能小于3伏特，根据
6.滑动变阻器的滑动片P从中点移到b端时，电压表前后示数之比是1.6∶1求：(1)P在变阻器中点和P在b端时电灯L消耗电功率之比；(2)若变阻器的阻值Rab=60欧，电灯L的电阻是多少？
(1)2.56∶1。(2)20欧姆。
提示 (1)由于电源电压和电灯L的电阻不变，所以滑动变阻器的滑动片P由中点滑向b端时，改变了电灯电阻和滑动变阻器有用部分间的电压分配，伏特计前后示数之比，就表明了这一电压分配的比值；又因为当R一定时，它消耗的电功率和R上的电压平方成正比，表达式为：
(2)设电灯电阻为R，根据部分电路欧姆定律，应用比例法可知，滑
解上述方程便可求出电灯的电阻。
∴R=20Ω
7.调节滑动变阻器使电压表读数为10伏时，变阻器的电功率为10瓦，调节滑动变阻器到另一位置时，电压表的读数为5伏，此时变阻器的电功率为7.5瓦，求电源电压U和定值电阻R0的大小。
85)20伏特。10欧姆。
提示电阻R0和滑动变阻器的有用部分（即滑动头以左的部分）相串联，然后接在电压保持不变的电源两端，设电阻R0在滑动变阻器滑动头处于先后两位置时的电压（即伏特表读数）分别为U1和U2，由于R0和R串联分压作用，那么，R上的电压先后应为(U-U1)和(U-U2)但通过
后，利用电功率的计算公式便可求解。
8.电源电压为18.5V，电阻R0＝10Ω，当S1、S2都闭合且滑片P置于滑动变阻器的右端时，电流表的读数是2.22A，当S1、S2都断开且滑片P置于滑动变阻器的中点时，电流表读数为0.5A，灯泡正常发光．求：（1)滑动变阻器的最大电阻值．
(2)灯泡的额定功率及其电阻值．
解：（1)当S1、S2都闭合且滑片P置于滑动变阻器的右端时，流过R0的电流
流过滑动变阻器的电流I＝2.22 A－1.85 A＝0.37A
滑动变阻器的最大电阻值：
(2)当S1、S2都断开且滑片P置于滑动变阻器的中点时，变阻器与灯泡串联
电路中总电阻：
灯泡的电阻：
灯泡的额定功率：
9.灯L上标有“6V 3W”字样，闭合开关S后，当滑动变阻器的滑片P滑到某一位置M时，电压表的示数为，滑动变阻器的功率为，灯L与电阻的电功率之比为1∶2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为
，滑动变阻器的功率为，且、．求：滑动变阻器滑片P 在M、N之间滑动时滑动变阻器的阻值变化范围．
96)
P滑到M时，灯L和串联，有：
依题意，不变，有：
P滑到M时，有：
①
P滑到N时，有：
②
①/②
答：P在M、N．Ω—48Ω 之间滑动时滑动变阻器的阻值变化范围是6
10.滑动变阻器的阻值是R，电源提供的电压U不变，请通过计算说明，变阻器的滑片触头P置于何处时，变阻器上消耗的电功率最小，最小电功率是多大?(触头P始终在变阻器两端点之内)
所以，当触头P在变阻器的中点时，R总达到最大值，此时滑动变阻器上消耗的电功率最小，P最小=4U2/R。
11.电源是9伏，小灯泡是“6V 3W”，滑动变阻器滑动片P从M移到N时，连入电路的变阻器的电阻值从0变到12欧。
(1)当滑片P停在N端时，小灯泡正常发光，伏特表的读数是4.5伏，这时安培表的读数应是多少？
(2)小灯泡正常发光时，滑动变阻器连入电路中的电阻应是多少？
86、(l)0.375安培。(2)6欧姆
四．家用电器
1.饮水机是一种常见的家用电器，其中S是一温度控制开关，当水温升高到一定温度时，它会自动切换，使饮水机处于保温状态；R0是饮水机加热管的电阻，R是与加热管串联的电阻。下表是从其说明书中摘录下的一些技术数据（不考虑R0、R的阻值受温度变化的影响，表中的功率均指加热管的功率）。
额定电压220
V
频率50H
z
加热功率550
W
保温功率22
W
（1）用你学过的物理知识推理、说明开关S闭合时，饮水机是处于加热状态，还是处于保温状态（2）求R的阻值。
2.(1)加热状态，当S闭合后只有R0接入电路，在电压不变时，电路中的电阻变小，所以总功率变大，因而是加热状态。(2)2112Ω
3.如图电饭锅的电原理图，当控制开关闭合时电饭锅处于加热煮饭状态，此时功率为1000W。饭熟后，控制开关自动断开，电饭锅处于保温状态，若此时电饭锅的功率为100W，求电热板和保温器的电阻各为多少（假设电阻值不随温度的变化而变化）?
48.4Ω、435.6Ω
4.是家用电饭锅的简化电路示意图.S1是限温开关，靠手动闭合.当温度达到103 ℃时自动断开，不能自动闭合，S2是自动开关，当温度超过80 ℃时自动断开,温度低于70 ℃时自动闭合.电阻R2的阻值是1886 Ω，R1是工作电阻，阻值为50 Ω.锅中放好适量的米和水，接入家庭电路，闭合手动开关S1后，电饭锅就能自动煮好米饭并保温.求
（1）加热过程中电饭锅消耗的电功率P1是多大？
（2）保温过程中电饭锅消耗的电功率P2是在哪两个值之间跳动？
解：（1）电饭锅加热过程中，R2被短接，只有R1在工作，所以加热过程电饭锅消耗的功率即为R1消耗的功率.
R1=50 Ω，U=220 V
P1==968 W.
（2）保温状态由R2控制.温度超过80 ℃时，S2自动断开,此时R1与R2串联.
电饭锅消耗的功率为：P2====25 W
当温度低于70 ℃时，S2自动闭合，R2被短接.电饭锅消耗功率P2′=P1=968 W. 所以，电饭锅保温时消耗的功率在25 W和968 W间跳动.
5.图是额定电压为220V的理发用电吹风的典型电路.其
中电热丝通电后可以发热，电动机通电后可以送风，正常
工作时：(1)要送热风，选择开关应放在_____间.(填"AB”、
“BC”或“CD'’)(2)已知电动机的额定功率是120W,，
当送冷风时，通电5min，电流所做的功是多少?(3)如果电热丝电阻是55Ω，当送热风时，电路消耗的总功率是多少?
（1）AB（2）3.6×104J（3）1000W
6.S是温控开关，为发热板，当饮水机处于加热状
态时，水被迅速加热，达到预定温度时，开关S自
动切换到另一档，饮水机便处于保温状态。
（1）试确定温控开关S接a或b时，分别对应的工
作状态。
（2）若饮水机加热时发热板的功率为550W，而保
温时发热板的功率为88W，求电阻的阻值。
（1）S接a为保温状态，S接b为加热状态
（2）加热时，工作，断开保温时与串联
7.左边虚线框内有两个阻值相等的电阻R1、R2和一个开关S1，当开关S1闭合时，电流表的示数增加0．2 A，电路的总功率增加1．6 W。请画出两种可能的连接电路图，并分别计算电源电压U和电阻R1、R2的值。
44) U=8 V R1=R2=40 Ω(或20Ω)
8.电热炉内有两个阻值分别为R1=60Ω和R2=120Ω
的发热电阻，用一个旋转开关可以实现电热炉多档位
工作的要求。
(1)当电热炉只有发热电阻R1工作时，通过它的电流
是多大?
(2)若要求电热炉发热功率最大，R1、R22应怎样连接?
求出这个最大功率值。
(3)工作原理图，其中的旋转开关内有一块绝缘圆盘，
在圆盘的边缘依次有0，1，2，……9共10个金属触
点；可以绕中心轴转动的开关旋钮两端各有一个金属
滑片，转动开关旋钮可以将相邻的触点连接。如旋钮上的箭头指向图中位置C 时，金属滑片将3、4触点接通，同时
也将8、9触点接通。试分析旋转开关
的箭头指向何位置时，电热炉的功率最
大?
五．电能表的有关计算
1.一个旧电热暖手器．铭牌上表示额定值的字样中．能看清的只有“24W”几个字．为了能正确地使用这台电器，他找来一只标有“600Ω、0.4A‘宇样的电阻，他将电阻、电热暖手器和开关串联起来接到家庭电路中。然后进行如下实验和观察：将开关接通后，电能表在5min内恰好转动411转；断开开关后电能表在3min内恰好转动240转．已知他家电能表上标有3000r／kW·h(表示每消耗
l kW·h的电能，电能表的表盘转3000转)，家庭电路电压为220V，张明做实验时间内，家中其它用电器用电情况没有变化，假定电热暖手器和电阻的阻值都不随温度变化．
求(1)电热暖手器额定功率是多少?
(2)除做实验的支路外，张明家3min用电多少千瓦时?
(3)电热暖手器和电阻支路的功率是多少?
(4)电热暖手器的额定电压是多少?(结果保留整数)
55)答案：24W、0.08 kW·h、44W、110V。
2.电炉铭牌模糊不清了，为了测出电炉的额定功率，让家里的所有用电器都停止工作，只接入电炉让其正常工作，然后观察家里正在运行的电能表，电能表上标有“3000 R/kWh”，利用手表计时，发现1 min转盘转了50转，那么：
(1)电炉的额定功率是多少？
(2)小明同学觉得电炉使用不方便，想对电炉进行改装：使电炉的功率可以为额定功率，也可以为额定功率的1/4，请你利用一个开关和一个定值电阻帮他设计一个电路，画出电路图，并计算出定值电阻的大小.
56)（1）1 kW
（2 将开关与定值电阻并联后再与电炉丝串联 R=48.4 Ω
六．实际应用
59)家庭电路----比较节能灯和白炽灯
目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？课外活动小组的同学就这个问题进行了调查，了解到在正常工作时，25 W的白炽灯与5 W的电子节能灯、45 W的白炽灯与9 W的电子节能灯、60 W的白炽灯与11 W的电子节能灯…的发光效果相当.他们选择其中的一组进行研究，收集了有关数据如下表：
（
W）(元)
白炽灯220 60 1000 1.5 0.4
电子节能
灯
220 11 5000 30 0.4
原理并有必要的文字说明）.
59)白炽灯正常工作5000 h相当于5只白炽灯均正常工作1000 h消耗的电能W1=P1t=
0.06 kW×5000 h=300 kW·h.需付电费：300 kW·h×0.4 元/kW·h=120元.灯泡费用：5只×1.5元/只=7.5元，共付费：120元+7.5元=127.5元
一个电子节能灯正常工作5000 h消耗的电能W2=P2t=0.011 kW×5000 h=55 kW·h，需付电费：55 kW·h×0.4 元/kW·h=22元.节能灯费用为30元，共付费用22元+30元=52元.
可见，在照明效果相当，正常工作时间相同的情况下，使用电子节能灯既省电又省钱，所以该选电子节能灯
61)家庭电路----电烙铁----消耗的功率
电器修理工人使用的电烙铁，通电后如果较长时间不用，烙铁头由于温度过高发生氧化，焊锡就会不容易附着在上面，影响焊接质量.某工人师傅将电烙铁的电路改装后如图，当他焊接时，闭合开关，电烙铁正常工作；当他不焊接时断开开关，使灯泡与电烙铁形成串联.如果电烙铁上标有“220 V 100 W”字样，灯泡的电阻是242 Ω，当开关断开时电烙铁消耗的功率是多少？（设电烙铁、灯泡的电阻不变）
61)10.44.4 W
七．开关的动态电路
1.用R1=121Ω、R2=60.5Ω的两根电阻丝，两个开关（S1、S2）设计有低、中、高三档不同的电功率的取暖器，简化如图求：
（1）取暖器工作于低档时，S1、S2的断开或闭合情况是怎样的？此时电路的电流和电功率各多大？
（2）电取暖器工作于高档时，S1、S2的断开或闭合情况是怎样的？此时电路的干路电流和电功率多大？
2.小灯泡L标有“6V 6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：
(1)电源电压U
(2)电阻R1的阻值
(3)当S1、S2都断开时，小灯泡L消耗的功率
（1）I1＝1.82A，P1＝400W （2）I2＝3.64A，I＝5.46A，P2＝800W，P＝1200W
3.L为标有“6V 3W”字样的灯泡，R2的阻值为12欧姆。
(l)电键K1、K2断开时，L恰好正常发光，这时电流表是多少？
(2)电键K1、K2闭合时，示数表为1.1安培，求电阻R1的阻值。
71)(l)0.5安培。(2)120欧姆。
提示该题的关键是：首先要弄清电键开、闭时的电路连接。
(1)当K1、K都断开时，该电路中的R2、灯泡L和安培表成串联关系，如图73所示。
(2)当K1、K2闭合时，灯泡L被短路，于是R1、R2便形成并联关系，安培表串接在干路中，如图74所示。
另外，还需注意分析题目(1)中所述：当K1、K2都断开时，L恰好正常发光，L恰好正常发光的意义是：此时加在L两端的实际电压即是额定电压值，L的实际功率就等于额定功率，通过L的实际电流便是额
(2)当K1、K2闭合时，R1与R2成并联电路。
4.R1=R2=30欧姆，K1、K2都断开时，安培表的读数为0.3安培，伏特表的读数为3伏特，求：
(1)电阻R3=？
(2)K1、K2都闭合时，R1、R2、R3上消耗的电功率各为多少？
(1)10欧姆。(2)4.8瓦特。4.8瓦特。0。
提示 (1)当K1、K2都断开时，R2断路，R1和R3为串联，电路如图71所示，此时安培表的读数是通过R1的电流也是通过R3的电流，而伏特计的读数是R3上的电压U3。
(2)K1、K2都闭合时，R3被短路，R1和R2为并联，电路如图72所示。
由于并联支路的电压相等，又因为R1=R2，所以R1、R3消耗的功率相等，由于R3被短路，其上电压为零，或者说R2的电流为零，所以电功率为零。
5.电池为6伏特，R1=6欧姆，R2=3欧姆，R3=4欧姆。求：
(l)当电键K2打开，电键K1拨到b位置时，求R1中的电流强度？
(2)当电键K2闭合，电键K1拔到a位置时，求R1中的电流强度和R2上消耗的电功率。
(1)0.6安培。(2)1安培。12瓦特。
提示本题的关键是根据电键的开、闭情况画出相应的电路图。
(1)K2打开、K1拨到b时，电路图应为图69所示。
(2)K2闭合、K1拨到a时，电路图应为图70所示，认清了电路图，计算就是很容易的事了。
6.使用电热毯时，发现有高温和低温档，图甲、乙分别为电热毯的模拟电路图(1)甲中定值电阻R1=10Ω(电热毯外部)，电炉丝R2＝20Ω，请计算低温档时发热电功率；
(2)乙中两根电炉丝R2=20Ω、R3＝10Ω，计算高温档时发热电功率；
(3)请指出你认为好的设计电路，并说明优点和缺点。
88)0.8 5.4
7.R1=20Ω，R2=40Ω（1）当开关S1、S2都闭合时，电流表A1的示数是0.6A，小灯泡恰好正常发光，请求电源电压和小灯泡的额定电压各多少？
（2）当开关S1、S2都断开时，电流表A2的示数是0.2A，求小灯泡的电阻和实际功率？
（3）小灯泡的额定功率是多少？
(1)U总=12V UL=12V (2)RL=20ΩP实=0.8W (3)P额=7.2W
8.电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。求（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。
解：S1、S2都闭合时，R2、R3并联总电流
I=U/ R2+ U/ R3=6/3+6/6A=3A
S1、S2都断开时，R1、R2串联总功率
P=U2/( R1+R2)=36/(2+3)W=7.2W
答：电流表示数为3A，总功率为7.2W。
八．动态综合
1.设灯丝的电阻为，且不随温度变化，已知电压且不变，先闭合开关S．并调节滑片P使它位于的A处，这时消耗功率为2W；后断开开关S，并调节滑片P使它位于的B处，这时消耗的功率为0.25W，电压表先后的示数之比为2：1．求：
①先后通过的电流和之比．
②开关S断开，滑片P位于的B处时，接入电路中的电阻．
一、初中物理电功率的综合计算问题 1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ） A ．电源电压为9V B ．定值电阻的阻值为6Ω C ．滑动变阻器的最大阻值为2Ω D ．定值电阻最大功率为18W 【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】 由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为 U =U 1+U 2=1A×R 1+6V 当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为 1211=3A U U I R R '==? 联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为 19V =91A U R I = =Ω总 则滑动变阻器最大阻值为 R 滑=R 总-R 1=9Ω-3Ω=6Ω 定值电阻阻值不变，由2 U P R =可知定值电阻两端电压最大时，功率最大，当滑动变阻器 接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为 ()2 21max 19V ==27W 3U P R =Ω 故选A 。 2．小明设计了一个多档位电加热器，电路如图所示，其中R 1、R 2、R 3为发热电阻，三个
灯泡为上述发热电阻相应的工作指示灯，其消耗的电功率可忽略不计。小明设想通过开关的组合，使电加热器具有多档功率。当只S 1闭合时，测得功率为200W ；当只S 2闭合时，测得功率为100W ；此电热器最大发热功率为800W ，则（ ） A ．当只S 3闭合时，电热器功率为500W B ．此电热器共有六档不同的功率 C ．电阻R 1、R 2、R 3的阻值之比为5∶10∶2 D ．正确使用此电热器，在连续用电1min 内可能耗电24000J 【来源】2019年河北省唐山市丰润区中考一模物理试题 【答案】AC 【解析】 【分析】 (1)由电路图可知，三个发热电阻并联，由并联电路特点可以求出各电阻的功率，求出只有S 3闭合时的功率； (2)三个开关的通断组合成不同的连接方式，其发热功率不同； (3)由电功率的变形公式求出三个发热电阻的比值； (4)由电功公式W Pt =分析电热器消耗的电能。 【详解】 A ．三个开关都闭合时，三个发热体并联，功率等于三个功率之和，最大为800W ，所以当只S 3闭合时，电热器功率为 312800W 200W 100W 500W P P P P =--=--= 故A 正确； B ．三个开关的通断组合成的连接方式有：只S 1闭合；只S 2闭合；只S 3闭合；只S 1、S 2闭合；只S 1、S 3闭合；S 2、S 3闭合；只S 1、S 2、S 3都闭合；共七种组合方式，即为七个档位，故B 错误； C ．由2 U P R =可得，三个发热电阻的阻值之比 2221231 23111 ::::::5:10:2200W 100W 500W U U U R R R P P P === 故C 正确； D ．只S 1闭合时，工作1分钟，该电加热器消耗的电能 411200W 60s 1.210J W Pt ==?=? 只S 2闭合时，工作1分钟，该电加热器消耗的电能 322100W 60s 610J W P t ==?=?
电功率计算题 一，公式的应用 1.“220 V 500 W”的小电炉子接在家庭电路中使用，求：(1)半个小时内它能放出多少焦耳的热量?(2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来 2．接在家庭电路上的一盏灯，在10 min内消耗的电能是2.4×104J.求这盏灯的电功率和通过灯丝的电流. 3.一台额定电压为220V，制冷额定功率为1000W的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少走2.5kW·h。求： （1）这台空调正常制冷时，工作电流是多少? （2）这台空调一个月（按30天计算）可节约电能多少kW·h? （3）某“希望小学”，每间教室有两盏“220V 40W”电灯，那么这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时? 4.一个电热水器，其额定电压是220 V，他将家中的其他用电器全部关闭，将电热水器接入电路中，经过12 min，他发现电能表的示数增加了0.1度，请你帮他计算出： （1）这个电热水器的功率多大？ （2）这个电热水器正常工作时的电流多大？ （3）这个电热水器正常工作时的电阻多大？ 二，基本计算应用 1.一个额定电压为 2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求（1）小灯泡的额定功率； （2）小灯泡发光时的灯丝电阻； （3）通电1 min小灯泡消耗多少电能？ P额=U额·I额=2.5 V×0.2 A=0.5 W. （2）由欧姆定律I=可得R=，所以小灯泡发光时的灯丝电阻为：
2.电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1 A和0.3 A.求：(1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？ 4.一个小灯泡与一个的电阻串联在10V的电路中，恰好正常发光，这时 小灯泡的功率W，求小灯泡正常发光时的电阻是多少？ 5.“6V3W”的小灯泡一个，18伏的电源一个。要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率应为多大？ 6，将一未知电阻R的两端连在电源上，测得通过R的电流强度为0.4安培；若将R与一个20欧姆的电阻串联后再连在同一电源上，测得通过它们的电流为0.3安培。求： (1)电阻R的阻值。 (2)电源的电压。 (3)电阻R单独接在电源上，每分钟产生的热量。 7.将一只小灯泡与一只阻值为4Ω的电阻串联后，接在电压为8 V的电源上，恰能正常发光，这时灯泡的电功率为4 W，求小灯泡的额定电压？ 8.一根阻值为20Ω的电炉丝做成电热器，接上10V电源能正常工作；用这个电热器与一个小灯泡串联接人该电源时，电热器消耗的功率是其额定功率的0.64倍。求： (1)电热器正常工作的电流和额定功率； (2)小灯泡的电阻值。
电功率计算题----100道（有答案） 1) 串联----补充一个条件提出不同的问题 有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 2)并联----电路有关的物理量 闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。 3)照明电路----电炉---热量 ?220 V 500 W?的小电炉子接在家庭电路中使用，求：(1)半个小时内它能放出多少焦耳的热量?(2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来。 4)一盏灯----功率.电流 接在家庭电路上的一盏灯，在10 min内消耗的电能是2.4×104 J.求这盏灯的电功率和通过灯丝的电流. 5)一个小灯泡----额定功率.电阻.电能
一个额定电压为2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求 （1）小灯泡的额定功率； （2）小灯泡发光时的灯丝电阻； （3）通电1 min小灯泡消耗多少电能？ 6)家庭电路----电能表----电费是 小林家中的电能表5月18日的示数是0165.8,到6月18日时电能表的示数是0231.6,如果他家所在地区的电价是0.49元/度，请你帮他计算出他家这个月的电费是多少？ 7)并联----阻值.电流.发热功率. 电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1 A和0.3 A.求：(1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？ 8)家庭电路----应购买的灯是哪盏----电阻 某同学家中60W的灯突然烧坏一个，现他到超市购买新的并要求换上。但在超市中发现有以下铭牌的灯：PZ36—60、?220V，60W?、?110V，60W?、你认为他应购买的灯是哪盏？并计算出此灯正常发光时的电阻是多少？ 9)家庭电路----总电流是----灯.冰箱.洗衣机 有?220 V，40 W?的日光灯一盏，?220 V，8 W?的日光灯两盏，?220 V，60 W?的电视机一台，?220 V，130 W?的电冰箱一台，?220 V，350 W?的洗衣机一台.那么如果这些用电器同时使用，电路中的总电流是多大？
电功、电功率计算题 五、计算题（2）： 1．小明家的太阳能热水器，可以贮水100㎏，天气好时，吸收的太阳辐射能可以使水温升得足够高；阴雨天可用电辅助加热，它的电加热棒的额定电压是220V，额定功率是2000W。 ⑴若在阳光的照射下，100㎏的水温从20℃上升到50℃，吸收太阳的热量是多少？（水的比热c＝4.2×103J/㎏·℃） ⑵若在阴雨天仅用电热加热棒在额定电压下将这些水加热，使之升高相同的温度，需要多长的时间？（假设消耗的电能全部转化为水吸收的内能） ⑶实际上用电加热时间需要2h，请你写出产生这种现象的两个原因。 解： 2．图11所示是某种型号电冰箱的外观图，下表是该冰箱的主要技术参数，请你回答下列问题： 总有效容积（L）200 冷冻室有效容积（L）49 总输入功率（W）100 冷冻能力（（kg/24h） 3.0 耗电量（kw·h/24h）0.59 制冷剂R600a58g 外型尺寸（mm）554×561×1499 重量（kg）60 气候类型ST×SN×N (1)依据表中的数据计算冰箱在给定的工作状态下压缩机—天的工作时间。该电冰箱正常工作一个月(按30天计算)耗电多少度? (2)电冰箱有四个脚，每个脚与地面的接触面积为250mm2，若冰箱内现有食物的质量为10kg，求电冰箱对水平地面的压强。(g取10N／kg) (3)电冰箱在运输和放置时对倾斜程度有一定的要求，请你自己设计—种方法来检查电冰箱是否倾斜。要求画图并说明其操作方法。 3．电烙铁使用前需要一定的预热时间，因而若暂时不用也要接在电源上，这样既费电又会造成烙铁头氧化而不易沾锡。小明将一把标有“220V 55W”的电烙铁与一只灯泡（灯 丝在预热状态下的电阻为495Ω）连接成如图17所示的电路。 断开S，电烙铁处于预热状态；闭合S，电烙铁很快达到焊接温 度。 求：（1）预热状态下电烙铁消耗的功率为多少瓦？ （2）预热状态下整个电路消耗的功率是电烙铁正常工作时 消耗功率的百分之几？
电功率计算题八大类型 一、 纯电路类型 1、如图所示电路，电源电压不变，R 1的电阻为20Ω。只闭合开关S 1时，电流表的读数为；S 1、S 2都闭合时，电流表的读数为。求： （1）电源电压；（2）S 1、S 2都闭合时R 2的电功率。 2．如图16所示是小明同学安装的家用调光台灯电路图，灯泡上标有“PZ220—40”字样，滑动 变阻器的最大阻值为1210Ω，求： （1）该灯泡正常发光时的电阻和电流； （2）灯泡两端的最小电压； （3）台灯功率的调节范围．（不计温度对灯丝电阻的影响） 3、如图13所示电路图，电源电压U=6V 且保持不变，闭合开关后，电流表A 1的示数为，A 的示数为。 求：（1）电阻R 1的阻值。（2）电阻R 2的电功率。 4、小明制作了一个简易电加热器，其电路图如图10所示。R 1、R 2是发热电阻，开关S 接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的。电源电压是12V ，变阻器R 的最大电阻是10Ω，R 2的电阻是32Ω。试求： 图16
（1）开关S接“1”时，变阻器的滑片在a端，R1的功率是8W。则R1的电阻是多少（2）开关S接“2”时，变阻器的滑片在b端，则R1和R2的总功率是多少 二、条件变化类型 1、如图所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。求： ⑴ab两点间接入4Ω和9Ω的电阻时，电路中的电流； ⑵电源的电压。 2、一只“220V 100W”的灯泡，接在照明电路中，则 (1)正常发光时，通过灯泡的电流多大 ( 计算结果保留两位小数 ) (2)正常发光时，通电 1min 灯泡消耗的电能是多少 (3)若用输电线把该灯泡由电源处引到某工地时，发现灯泡亮度较暗，测得灯泡实际功率只有81W ，则输电线上消耗的功率多大 ( 电源电压为220V)
电功率计算题----100道（有答 案） 1) 串联----补充一个条件提出不同的问题 有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 2)并联----电路有关的物理量 闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。
3)照明电路----电炉---热量 “220 V 500 W”的小电炉子接在家庭电路中使用，求：(1)半个小时内它能放出多少焦耳的热量?(2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来。 4)一盏灯----功率.电流 接在家庭电路上的一盏灯，在10 min内消耗的电能是2.4×104 J.求这盏灯的电功率和通过灯丝的电流. 5)一个小灯泡----额定功率.电阻.电能 一个额定电压为2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求 （1）小灯泡的额定功率； （2）小灯泡发光时的灯丝电阻；
（3）通电1 min小灯泡消耗多少电能？ 6)家庭电路----电能表----电费是 小林家中的电能表5月18日的示数是0165.8,到6月18日时电能表的示数是0231.6,如果他家所在地区的电价是0.49元/度，请你帮他计算出他家这个月的电费是多少？ 7)并联----阻值.电流.发热功率. 电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1 A和0.3 A.求：(1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？ 8)家庭电路----应购买的灯是哪盏----电阻
2019年中考物理试题分类汇编(第04期)：计算题 24．（2019·东营）（12 分）3 月 12 日，我国自主研发建造的“天鲲号”绞吸挖泥船正式投产首航，其智 能化水平以及挖掘系统、输送系统的高功率配置均为世界之最。（g 取 10N/kg ，ρ水取1.0×103kg/m 3 ）主要参数如下表。 （1）满载时，求“天鲲号”受到水的浮力是多少？ （2）满载时，求“天鲲号”底部受到水的压强是多少？若船底需要安装探测仪器，其 面积为 40cm 2，求探测仪器受到水的压力是多少? （3）“天鲲号”去某水域执行任务，其工作量相当于将 1.36×104t 的淤泥输送至 15m 高的台田上。假设“天鲲号”绞吸挖泥船泥泵的机械效率为 30%，求完成此任务需 要的时间是多少？ 24．答案：（12 分）解： （1）“天鲲号”受到的浮力为： F 浮= G 排=m 排g =1.7×104×103kg ×10N/kg =1.7×108N--------------------------------2 分 （2）“天鲲号”底部受到水的压强为： p =ρ水gh 水=1.0×103kg/m 3×10N/kg ×6.5m=6.5×104Pa ---------------------------------2 分 F 由 p S 得，探测仪器受到水的压力为：
F=pS=6.5×104Pa×40×10-4 m2=260N-----------------------------------------------------2 分 （3）淤泥的质量为：m=1.36×104t=1.36×104×103kg=1.36×107kg 淤泥所受的重力为：G=mg=1.36×107kg×10N/kg=1.36×108N---------------------1 分“天鲲号”绞 吸挖泥船泥泵做的有用功为： 26．(2019·潍坊)在如图所示电路中，小灯泡R1标有“4V1.6W”字样，定值电阻R2=20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值均保持不变。只闭合开关S2时，电压表的示数为2V；将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表A2示数为0.5A．求： （1）电源电压； （2）滑动变阻器R3的最大阻值； （3）只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围。 【分析】（1）知道小灯泡的额定电压和额定功率，根据求出灯泡的电阻；只闭合开关S2时，灯泡R1与电阻R2串联，电压表测R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据电阻的串联和欧姆定律求出电源的电压； （2）将滑动变阻器滑片滑到最左端，闭合所有开关，电阻R2与R3的最大阻值并联，电流表A2测干路电流，根据欧姆定律求出电路的总电阻，利用电阻的串联求出滑动变阻器R3的最大阻值； （3）只闭合开关S3时，灯泡R1与滑动变阻器R3串联，电流表A1测电路中的电流，电压表测R1两端的电 压，当电压表的示数最大时，灯泡两端的电压最大，其实际功率最大，根据求出其大小；当滑动变阻器接入电路中的电阻最大时电路中的电流最小，根据电阻的串联和欧姆定律求出电路中的电流，利用P=UI=I2R求出灯泡的最小功率，然后得出小灯泡电功率的变化范围。 【解答】解：（1）由可得，灯泡的电阻：， 只闭合开关S2时，灯泡R1与电阻R2串联，电压表测R1两端的电压， 因串联电路中各处的电流相等， 所以，电路中的电流：， 因串联电路中总电阻等于各分电阻之和， 所以，电源的电压： U=I（R1+R2）=0.2A×（10Ω+20Ω）=6V；
电学专题:电功率试题分类点拨和变式训练 1.串联电路特点： ⑴串联电路中的电流____________________________________________ ⑵串联电路两端的总电压等于___________________________________ ⑶串联电路的总电阻等于_______________________________________ ⑷串联分压____________________________________________________ ⑸比例关系：__________________________________________________ 2.并联电路的特点： ⑴并联电路中的电流___________________________________________ ⑵并联电路各支路两端的电压___________________________________ ⑶并联电路的总电阻等于_______________________________________ ⑷并联分流____________________________________________________ ⑸比例关系：__________________________________________________ 3.基本公式： ⑴欧姆定律及其变形公式：1= ______ ，U= _______ ，R= ⑵电功率及其变形公式：①卩二_________ ，W= _______ ，t=_ ②卩二_______ ，I= _______ ，U= 注意：利用公式P = W/计算时要灵活选择单位，使计算简单。 一、单个电阻问题 【例1】一段导体两端电压是2V时，导体中的电流是0.5 A ?它的电阻是多少欧姆？电功率是多少瓦？如果电压增大到3V，导体中的电流变为多大？它的电功率又是多大？ 点拨：解电学题的关键是画出电路图，并在图中标出已知量和未知量的符号；从结论入手，根据相关公式或 电路特点，反推出已知量。 解单个电阻类问题涉及的知识是：欧姆定律I = U/R及其推导公式R = U/I、U=l R , 电功率的计算公式P=W/P=UI或电功的计算公式W=Pt=Ult。涉及的电路图如下。在此类问题中，把电阻视为定值电阻，电压发生变化时，电路中的电流、用电器的电功率都发生改变而电阻不变。 解： 变式训练 1.一段导体两端电压是3V时，导体中的电流是0.5 A，它的电阻是多少？电功率是多少？如果电压增大到 6V，导体中的电流是多大？它的电功率又是多大？如果电压减小到 1.5 V时，电流又是多大？它的电功率又是多大？

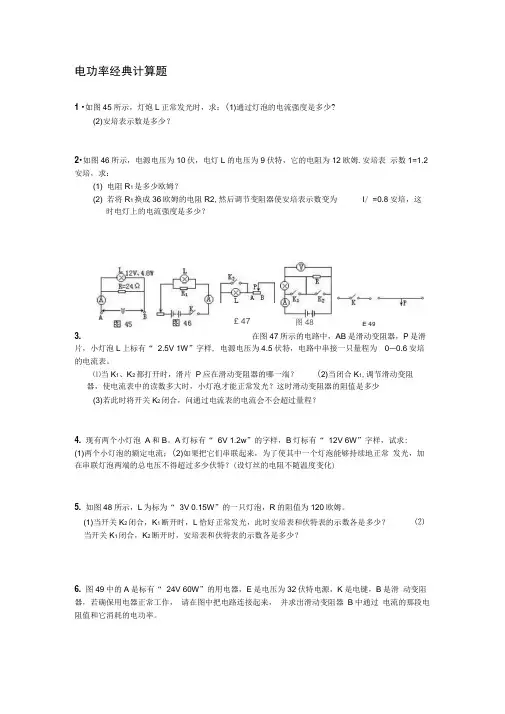

电功率经典计算题 1．如图45所示，灯炮L正常发光时，求：(1)通过灯泡的电流强度是多少？ (2)安培表示数是多少？ 2．如图46所示，电源电压为10伏，电灯L的电压为9伏特，它的电阻为12欧姆．安培表示数I=1.2安培，求： (1)电阻R1是多少欧姆？ (2)若将R1换成36欧姆的电阻R2，然后调节变阻器使安培表示数变为I＇=0.8安培，这 时电灯上的电流强度是多少？ 3．在图47所示的电路中，AB是滑动变阻器，P是滑片，小灯泡L上标有“2.5V 1W”字样，电源电压为4.5伏特，电路中串接一只量程为0～0.6安培的电流表。 (1)当K1、K2都打开时，滑片P应在滑动变阻器的哪一端？(2)当闭合K1，调节滑动变阻 器，使电流表中的读数多大时，小灯泡才能正常发光？这时滑动变阻器的阻值是多少 (3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？ 4．现有两个小灯泡A和B。A灯标有“6V 1.2w”的字样，B灯标有“12V 6W”字样，试求：(1)两个小灯泡的额定电流；(2)如果把它们串联起来，为了使其中一个灯泡能够持续地正常发光，加在串联灯泡两端的总电压不得超过多少伏特？（设灯丝的电阻不随温度变化） 5．如图48所示，L为标为“3V 0.15W”的一只灯泡，R的阻值为120欧姆。 (1)当开关K2闭合，K1断开时，L恰好正常发光，此时安培表和伏特表的示数各是多少？(2)当开关K1闭合，K2断开时，安培表和伏特表的示数各是多少？ 6．图49中的A是标有“24V 60W”的用电器，E是电压为32伏特电源，K是电键，B是滑动变阻器，若确保用电器正常工作，请在图中把电路连接起来，并求出滑动变阻器B中通过电流的那段电阻值和它消耗的电功率。
