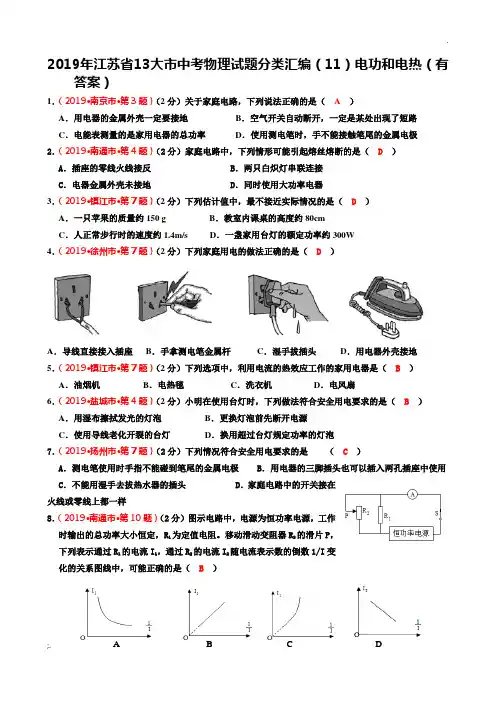

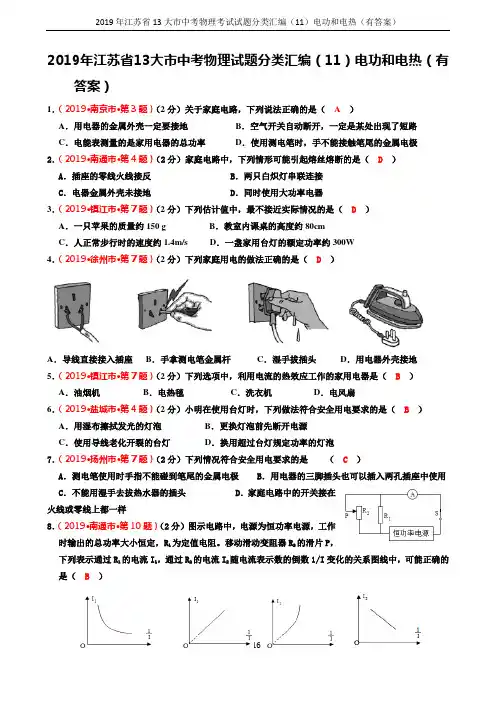

2019年江苏省 13大市中考物理试题分类汇编( 11)电功和电热(有
答案)
1.(2019·南京市·第 3 题)(2 分)关于家庭电路,下列说法正确的是( A )
A .用电器的金属外壳一定要接地 C .电能表测量的是家用电器的总功率
B .空气开关自动断开,一定是某处出现了短路 D .使用测电笔时,手不能接触笔尾的金属电极
2.(2019·南通市·第 4 题)(2 分)家庭电路中,下列情形可能引起熔丝熔断的是( D )
A .插座的零线火线接反 C .电器金属外壳未接地
B .两只白炽灯串联连接 D .同时使用大功率电器
3.(2019·镇江市·第 7 题)(2 分)下列估计值中,最不接近实际情况的是( D A .一只苹果的质量约 150 g B .教室内课桌的高度约 80cm
C .人正常步行时的速度约 1.4m/s
D .一盏家用台灯的额定功率约 300W
)
4.(2019·徐州市·第 7 题)(2 分)下列家庭用电的做法正确的是( D
)
A .导线直接接入插座
B .手拿测电笔金属杆
C .湿手拔插头
D .用电器外壳接地
5.(2019·镇江市·第 7 题)(2 分)下列选项中,利用电流的热效应工作的家用电器是( B )
A .油烟机
B .电热毯
C .洗衣机
D .电风扇
6.(2019·盐城市·第 4 题)(2 分)小明在使用台灯时,下列做法符合安全用电要求的是( B
)
A .用湿布擦拭发光的灯泡 C .使用导线老化开裂的台灯
B .更换灯泡前先断开电源
D .换用超过台灯规定功率的灯泡
7.(2019·扬州市·第 7 题)(2 分)下列情况符合安全用电要求的是
( C )
A .测电笔使用时手指不能碰到笔尾的金属电极
B .用电器的三脚插头也可以插入两孔插座中使用
C .不能用湿手去拔热水器的插头
D .家庭电路中的开关接在
火线或零线上都一样
8.(2019·南通市·第 10 题)(2 分)图示电路中,电源为恒功率电源,工作
时输出的总功率大小恒定,R 为定值电阻。移动滑动变阻器 R 的滑片 P ,
1
2
下列表示通过 R 的电流 I ,通过 R 的电流 I 随电流表示数的倒数 1/I 变化的关系图线中,可能正确的
1
1
2
2
是( B )
A B C D
9.(2019常州市第15题)如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻,滑动变阻器R2的规格为“20Ω2.5A”。闭合开关S电压表V1 的示数为U1、电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示,当滑片P滑到B
D)
端时,灯L恰好正常发光。下列结果中正确的是
(A.电路中最大电流为1A
B.定值电阻R0的阻值为16Ω
C.灯L正常发光时的电阻为4Ω
D.灯L的额定功率为24W
10.(2019南京市第12题)(2分)如图所示电路,电源电压恒为4.5V,定值电阻R0的阻值为10Ω,滑动变阻器的最大阻值为30Ω,电阻箱R x最大阻值为999.9Ω,电流表量程为
0~0.6A,电压表量程为0~3V.闭合开关S,下列说法正确的是(D)
A.S1、S2均向左闭合,R x允许接入电路的最大阻值为20Ω
B.S1、S2均向右闭合,电路允许消耗的最大功率为2.7W
C.S1向左、S2向右闭合,R x允许接入电路的最大阻值为60Ω
D.S1向右、S2向左闭合,只调R x使电流表示数减半后其阻值一定大于原来
的2倍
11.(2019苏州市第11题)(2分)额定电压均为6V的甲、乙两灯,I﹣U图
线如图所示。下列说法正确的是(D)
A.甲、乙两灯的电阻均随电压增大而减小
B.甲、乙两灯的额定功率之比为4:1
C.甲、乙两灯并联接在电压为2V的电源两端时,电阻之比为3:2
D.甲、乙两灯串联接在电压为8V的电源两端时,实际功率之比为1:3
12.(2019宿迁市第10 题)(2分)如图所示,电源电压6V保持不变,定
值电阻R标有“10Ω0.5A”字样:滑动变阻器R标有“20Ω1A”字样,
1 2
电流表量程为0~0.6A,电压表量程为0~3V,闭合开关S,下列做法能够
保证电路安全的是(D)
A.电路中电流不超过0.6A
B.R两端电压不超过3V
1
C.滑动变阻器连入电路的阻值在10﹣20Ω范围内变化
D.电路的总功率在1.8~3W范围内变化
13.(2019无锡市第11 题)(2分)如图所示,在接线柱间接
入熔丝和铜丝,熔丝电阻大于铜丝。接通电源,闭合开关S,依次闭合各小灯泡支路的开关,可以看到
电流表的示数逐渐增大;再闭合电炉丝支路的开关时,会发现熔丝被熔断。下列说法正确的是(B)
①实验说明电路超负荷运行会引起安全事故②实验中通过熔丝的电流大于铜丝
③通电相同的时间,熔丝所产生的热量多于铜丝
④随着支路开关依次闭合,熔丝最终熔断说明电流通过导体产生的热量与电流
强度有关
A.只有①②B.只有①③④
D.①②③④都正确
C.只有②③④
14.(2019镇江市第15题)(3分)小明发现家中图示电能表的转盘在40min
内转动了3600圈,则他家中用电器实际消耗的电能为kW?h,实际功率为kW;若该电能表能正常工作的最大电流为10A,则小明家中还能接入额定功率为
14.故答案为:1.2;1.8;400。
15.(2019镇江市第20题)(4分)图1中,灯泡L的额定电流为
0.25A,其电流与电压关系如图2所示,滑动变阻器R的规格为
“50Ω1A“,电流表量程为0~0.6A,电压表量程为0~3V.闭
合开关S,调节R,当电压表的示数为1.5V时,L恰好正常发
W的用电器。
光,则L正常发光时的阻值为Ω,电源电压为V;
为保证电路安全,R的调节范围为,灯泡L的最小电功
率为W。
灯15.故答案为:10;4;6Ω~20Ω;0.15。
15.(2019徐州市第22题)(8分)小明要测量额定电压为2.5V的小泡的功率。
(1)如图所示,电路图中没有标明电流表、电压表,实验序号①②③请在相应圆圈内
填入字母“A”“V”完成电路图。
电压U/V 2.0 2.5 2.8
电流I/A0.220.240.26
(2)连接电路时,闭合开关前,滑动变阻器的滑片应移到端。
(3)小明测量的数据如上表所示,三次测量比较,小灯泡亮度变化情况是
A.变亮B.变暗C.不变
(4)小灯泡的额定功率为W。
16.故答案为:(1)图略;(2)b;(3)A;(4)0.6。
17.(2019扬州市第21题)(4分)如图所示的电路,电源电压恒为3V,闭合开关S,电流表A示数为
1
0.5A,A示数为0.3A,则电阻R是Ω,通过电阻R的电流是A,电阻R的电功率是
2 1 2 1
W,在5min内整个电路消耗的电能是J。
17.故答案为:10;0.2;0.9;450。
17.(2019·南通市·第13题)(4 分)某款家用吸尘器额定电压为220V,额定电流为4A,吸尘器能吸取灰尘是利用了。吸尘器的额定功率为W,正常工作15min,使标有“800imp/(kW?h)”的电能表指示灯共闪烁次。若吸尘器正常工作时,电动机的发热功率为32W,则电动机线圈的电阻为Ω。
18.故答案为:大气压; 880;176;2。
18.(2019·无锡市·第19题)(2分)小明让家中某用电器单独工作0.5h,
观察到家中电能表的示数由图甲变为图乙,则该用电器消耗的电能是
kW?h,实际功率为
19.故答案为:1;2。
kW。
甲乙
20.(2019·淮安市·第18题)(2分)如图所示。电源电压恒定不变,R为定值电阻。闭合开关,当滑动变阻器滑片P位于1位置时,电压表的示数为4V,电流表示数为0.2A;当滑片由1移至2位置(如图虚线位置)时,电压表示数为3V,电流表示数为0.3A.则滑片置于1位置时滑动变阻器接入电路
的阻值为,滑片由1移至2位置的过程中,定值电阻R的电功率变化量为
20.故答案为:20Ω;0.5。
21.(2019·常州市·第22题)(4分)小明家电能表上月底的示数如图甲所
W。
示,本月底的示数如图乙所示,他家本月消耗电能
家间时工作的用电器总功率不得超过W.小明将
一个电风扇单独接入电路中,10min内电能表的指示灯闪烁了32次,此过程中电风扇消耗电能J,其功率为W。
21.故答案为:100.5;8800;3.6×104;60。kW?h.小明甲
乙
22.(2019·南京市·第13题)(3分)南京长江大桥是我市的地标性建筑,
现已焕然一新并顺利通车,如图甲所示。
(1)大桥上层的公路桥全长4589(填单位)。
(2)以江面上行驶的船为参照物,桥头堡是的。
(3)图乙中,大桥上“玉兰花灯”内的钠灯全部换为LED灯后,总功率减少了
约180kW.与原来相比,所有灯工作5h可节约电能
22.故答案为:(1)m;(2)运动;(3)900。
度。
23.(2019·南京市·第18题)(4分)如图所示,电源电压恒定,R1、R2为定值电阻,R2=20Ω,灯泡L标有“6V 3W”字样。
(1)当S、S1、S2都闭合时,灯泡L正常发光,电流表示数为A,电路消耗的总功率为W;
(2)当 S 闭合,S 1、S 2 断开时,电压表示数为 2V ,则 R 1 的阻值为
Ω,通电 1minR 1 产生的热量
为
J 。
23.故答案为:电磁;
10 ;
3.255×10 。
30 ; 3.78 ×
24.(2019扬州市第 30 题)(6 分)在“测量小灯泡电功率”的实验中(小灯泡标有“2.5V ”字样)。
(1)如图甲所示,正确连接电路后,闭合开关,小明发现无论怎样调节滑动变阻器,灯泡都不亮,电流 表无示数,电压表有示数,则电路故障可能是 。
(2)排除故障后,移动滑片 P 到某一位置时,电压表示数如图乙所示,为了继续完成实验,应将滑片 P 向 (A/B )端移动。小明根据实验所测的数据,作出如图丙所示的图象,则小灯泡的额定功率
为
W 。
(3)测量结束后,小明应先 ,然后拆除
(4)小明对本实验进行了拓展思
考,以下探究活动用该实验 装置中的器材不能完成的是
A . 测 量 小 灯 泡 的 电 阻
A .探究串联电路电流的特点
B .探究串联电路电压的特点
C .探究电流与电压的关系 24.故答案为:(1)灯泡断路;
(2)A ;0.5;(3)断开开关;电源;(4)D 。
上的导线,再拆除其它导线。
25.(2019南通市第 21 题)(8 分)将几十个小彩灯串联后接在照明电路上,形成一串五光十色的彩灯 带,
当其中一个小彩灯灯丝烧断后,彩灯带却不会熄灭,其原因是:小彩灯内有一根表面涂有绝缘物 质的细金属丝与灯丝并联。当灯丝正常发光时,金属丝与灯丝支架不导通;当灯丝烧断时,金属丝与 灯丝支架瞬间导通,其他小彩灯仍能发光。为探究小彩灯的这一结构,小明找来额定电压为 5V 的小 彩灯进行实验。
(1)请用笔画线代替导线,在甲图中将实物电路连接完整。
(2)正确连接电路,闭合开关,发现灯不亮,电流表有示数,电压表无示数,则电路故障的原因是 。
(3)排除故障,正确操作测得实验数据及现象记录如表。
6 6
实验次数电压(V)电流(A)
1
0.3
0.06
2
1.0
0.10
3
2.0
0.13
4
3.0
0.16
5
4.0
0.18
6
5.0
0.20
7
6.0
0.21
8
7.5
灯泡亮度不亮发红弱光→强光灯丝烧断
①小彩灯的额定功率为W;
②在图乙中,作出灯丝烧断前的I﹣U关系图象;
③分析图象可知;小彩灯的电阻随着其两端电压的增大而。
(4)实验中发现,灯丝烧断后,小彩灯并没有导通,其原因可能是。
25.故答案为:(1)略;(2)灯泡短路;(3)①1;②如图乙所示;③增大;(4)没有达到一定的电压,金属丝上的绝缘材料仍没有被击穿。
25.(2019·南通市·第23题)(10分)阅读短文,回答问题。
地铁
南通即将乘坐地铁需文全。地铁站的警戒线;乘客红、绿色的线进入地铁时代。明出行、确保安站台上标有黄色应留意车厢内路指示灯。手持
式安检仪用于检测乘客是否携带违禁金属物品,工作人员能根据安检仪发出低沉或尖锐的警报声,判断金属物品的大小;手持式安检仪的电池容量为2×103mAh,额定电压为9V,额定功率为0.36W,电池容量指放电电流与放电总时间的乘积;当剩余电量减为电池容量的10%时,安检仪不能正常工作。
图甲为另一种安检仪的原理模型,固定的矩形虚线区域内存在方向竖直向上的磁场,宽度为0.6m。边长0.2m的正方形金属线圈abcd放在水平传送带上,可随传送带一起以速度v匀速运动。线圈进、出磁场过程中会产生电流,从而线圈会受到大小随线圈速度增大而增大、方向水平的磁场力作用,因此线圈与传送带间也存在摩擦力;运动过程中线圈整体处于磁场中时,线圈中无电流产生。在线圈与传送带间无相对滑动时,传送带克服线圈摩擦力做功的功率P与对应的速度v的数据如表。
6/16
v/m?s﹣1 P/W
0.2
0.016
0.3
0.036
0.50.6
0.144
0.8
0.256
(1)候车时乘客越过黄色警戒线会有危险,那是因为流体的流速越大,压强越;有乘客手捧鲜花进入车厢,所有乘客都闻到了花香,这是因为分子在。
(2)下列说法中,正确的是。
A.手持式安检仪也能检测出酒精等易燃违禁物品
B.通过手持式安检仪报警声的音调可判断金属物大小
C.站立的乘客拉住扶手是为了避免受惯性作用造成伤害
D.佩戴紫色眼镜的乘客也能准确辨别出线路指示灯的颜色
(3)手持式安检仪正常工作时的电流为mA;电池充满电后,安检仪能正常工作的最长时间为h。
(4)分析表中数据,当传送带速度为0.5m/s时,传送带克服线圈摩擦力做功的功率P=进入磁场时受到的摩擦力f与传送带匀速运动的速度v的变化关系如图乙所示,则当v>时线圈将在传
动。
(5)设传送带的速
0.2m/s不变。
的bc边进入
边受到的磁场
平向左,当b c
时,由于ad
W;线圈
m/s 送带上滑
度保持
已知线圈磁场时,bc 力方向水边出磁场边受到磁
场力作用,线圈会受到方向水平向(选填“左”或“右”)的摩擦力的作用;将多个与图甲中相同的线圈每隔相同时间△t△从传送带的左端逐一释放,释放后线圈即与传送带保持0.2m/s的速度一起运动。则△t△
=
s时,一段时间后,传送带就会不间断的受到一个线圈的摩擦力作用。
26.故答案为:(1)小;做无规则运动;(2)B;(3)40;45;(4)0.1; 1.5;(5)右;3。27.(2019无锡市第28题)(7分)小明和小红做“测量小灯泡的功率”实验,实验目的是测量小灯泡的额定功率和实际功率,器材有:电压恒为4.5V的电源、额定电压为3.8V的小灯泡、滑动变阻器(20Ω2A)、电压表、电流表、开关各一个,导线若干。
(1)小明连接了如图甲所示的电路,准备将电压表接在小灯泡两端,电压表的表盘如图乙所示,小红认为这样连接电压表不妥,理出是:。
(2)小明和小红讨论后,选择0﹣3V的量程,将电压表接在滑动变阻器的A,B接线柱上,请你用笔画线代替导线,将电路连接完整。
(3)正确连接好电路后,他们采用合理的操作方式,闭合开关,移动滑片P,读出电压表,电流表的示数,观察小灯泡的亮度变化,记录在下表中。
电压表的示数U/V 电流表的示数I/A 2.9
0.20
2.5
0.22
2.3
0.24
1.7
0.26
0.70.5
0.31
0.34
小灯泡的亮度逐渐变亮
①为达成实验目的,请
①当电压表示数为图丙所示,则小灯泡W。
①实验结果表明,小灯将表格中的栏目补充完整:。
0.7V时,电流表示数如的额定功率为
泡的亮度与实际功率的
关系
是:。
④实验时,若移动滑片P至B端,则开关闭合后会出现现象,导致器材可能损坏。
27.故答案为:(1)电压表大量程分度值为0.5V,测量额定电压3.8V误差较大;(2)如上所示;(3)
①灯的功率;②1.14;③灯的实际功率越大,灯越亮;④电压超过电压表量程。
27.(2019·徐州市·第24题)(8分)阅读短文,回答文后的问题。
热阻
当物体或物体的不同部分之间存在温度差时,就会发生热传递。传导是热传递的一种方式,物体对热量的传导有阻碍作用,称为热阻,用R表示。物体的热阻与物体在热传导方向上的长度l成正比、与横截面积S成反比,还与物体的材料有关,关系式为R=L/(Sλ),式中λ称为材料的导热系数,不同材料的导热系数一般不同。房屋的墙壁为了保温,往往使用导热系数较小的材料。如果墙壁一侧是高温环境,温度始终为t1;另一侧是低温环境,温度始终为t2,墙壁中形成稳定的热量流动,则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比,与墙壁的热阻成反比。
(1)热量传
似 , 温
中
导过程和电流相 度差相当于电路
A .电
流
B .电压
C .电阻
D .电功率
(2)铜汤勺放在热汤中,把手很快就会烫手,而塑料把手的汤勺不会烫手。由此可知铜和塑料的导热系
数大小:λ
铜
λ
(填“>”“<”或“=”)。
塑料
(3)如图甲所示,热量在墙壁中传导,虚线标出的墙壁正中间处的温度为
。
(4)如图乙所示,热量在墙壁中传导,在传导方向上的长度为 l 1,横截面积为 S ,导热系数为 λ1;在墙
壁一侧紧贴一层保温层,保温层 为 λ2,则单位时间内从高温环境
与墙壁面积相同,在热传导方向上的长度为 l 2,导热系数 传导到低温环境的热量 Q =
。
28.故答案为:(1)B ;(2)>;(3);(4)。
29.(2019宿迁市第 24 题)(5 分)图甲为测定额定电压为“2.5V ”小灯泡电功率的实验电路,电源电
压恒为 3V 不变。
(1)请用笔划线代替导线,将图甲中的实物图连接完整。
(2)闭合开关前,滑片应移到滑动变阻器的最
端(选填“左”或“右”)。
(3)正确连接好电路,闭合开关,发现灯泡不亮,电流表有示数,电压表无示数;移动滑片,发现除了
电流表示数改变外,其余均无变化。经检查,电压表完好,则故障可能是小灯泡(选填“短路”或“断路”)。
(4)排除故障后,移动滑片,实验小组记下多组对应的电压表和电流表的示数,并绘制成图乙所示的I ﹣U图象,由图象可计算出小灯泡的额定功率为W。
(5)实
中,
示
时,
器
的
Ω。
29.故答案为:(1)如上;(2)左;(3)短路;(4)0.75;(5)10。验过程当电压表数为1V 滑动变阻连入电路阻值为
30.(2019泰州市第31题)(6分)在“测量小灯泡的功率”实验中,小灯泡的额定电压为2.5V。
(1)按照图甲正确连好电路,闭合开关,小灯泡不亮,两表指针均有转,造成该现象的原因不可能的
是。
A.小灯泡断路B.小灯泡两端电压太小C.滑动变阻器阻值太大D.电源电压太小(2)移动滑片,当电压表的示数为V时,
小灯泡正常工作。为0.3A,则小灯泡W。读出此时电流表的示数的额定功率为
(3)据实验测得的数据画出小灯泡I﹣U关系图象如图乙(坐标轴上的数值已被擦除),分析图象可知,当小灯泡两端电压减小时,小灯泡的电阻(增大/减小/不变)。
(4)当小灯泡两端电压为2V时,其实际功率在以下哪个范围内:
A.P≤0.48W B.0.48W<P<0.6W C.0.6W≤P<0.75W D.P≥0.75W 实实实实
30.故答案为:(1)A;(2)2.5;0.75;(3)减小;(4)B。
30.(2019淮安市第27题)(6分)如图中所示,在“测量小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V,电阻约为10Ω。
(1)请用笔画线代替导线,将图甲中的实物电路连接完整。
(2)连接电路时,开关应处于状态。
(3)实验中无论怎么移动滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是(写出一种即可)
(4)排除故障后,移动滑片P到某位置,电压表示数如图乙所示,示数为V;要测量小灯泡的额定功率,应将滑片P向(选填“A”或“B”)端移动,使电压表示数为V。
(5)移动滑片P,记录多组对应的电压表和电流表的示数,绘制成I﹣U图象。根据图内所给的信息。计算出小灯泡的额定功率是W。
31.故答案为:(1)略(2)断开;(3)灯泡断路;(4)2.2;B;2.5;(5)0.5。
31.(2019·盐城市·第28题)(8分)小华做“测量小灯泡的功率”的实验,并探究小灯泡亮度与功率的关系,电源电压为4V,保持不变,小灯泡额定电压为2.5V,滑动变阻器标有“20Ω1A”字样。
(1)图甲所示是
一根导线(图
验电路。请指
存在的不妥(2)下表是记录小华正准备接入最后中虚线所示)时的实出图中在器材操作上之处:。与处理实验数据的表
格(部分),表中A和B处内容是和。
小灯泡的规格U=2.5V 电压表的示数U/V
1.0
电流表的示数I/A
0.1
A
/
B
/
(3)实验中测出在U=2.0V时的功率后,要测量其额定功率,滑动变阻器的滑片应向压表的示数达到额定电压时,电流表的示数如图乙所示,则小灯泡的额定功率为
移动:当电W。
额
(4)小明认为(2)中表格内数据不是真实的。你
(同意/不同意)小明的观点,写出你判的依据。
答: 。
32.故答案为:(1)开关是闭合的;(2)灯的功率;灯的亮度;(3)右;0.8;(4)同意;变阻器连入 电路的电阻 30Ω大于变阻器的最大电阻。
32.(2019泰州市第 25 题)(6 分)如图为某型号电动机的铭牌,求:
**牌电动机
型号
额定电压
额定功率
线圈电阻
制造商:****
JT ﹣44
220V
44W
100Ω
(1)此电动机的额定电流。
(2)此电动机正常工作 10min 所消耗的电能和由此转化为的机械能。 25.(1)此电动机的额定电流是 0.2A 。
(2)此电动机正常工作 10min 所消耗的电能是 2.64×10 J ;由此转化为的机械能为 2.4×10 J 。
34.(2019苏州市第 28 题)(6 分)某款电热水壶的相关信息如表所示现在该水壶内装入质量为 1kg 、
初温为 20℃的水放置在水平桌面上接通电源使其正常工作,在标准大气压下将水烧开(不计热量损
失),求: (1)装入水后水壶对桌面的压强 p ; (2)水吸收的热量 Q ;
(3)将水烧开所需时间 t 。(c =4.2×10 J/(kg ?℃), 水
g =10N/kg )
额定功率
自重
与桌面接触面积
1000W
5N
200cm
34.(1)装入水后水壶对桌面的压强为 750Pa ;(2)水吸收的热量是 3.3610 J
; (3)电热水壶把这壶水烧开需要 336s 。
35.(2019苏州市第 29 题)(6 分)如图所示电路中,电源电压为 6V ,电阻 R 1、R 2 的阻值分别为 12Ω 和
6Ω 闭合开关 S ,则:(1)电流表的示数是多少?(2)求电阻 R 2 在 1min 内消耗的电能;
4 4 3 2
5
(3)断开 S ,将电阻 R 2 拆下,再将最大阻值为 30Ω 的滑动变阻器 R 3 接入剩余电路中,重新闭合 S , 移动滑片,记录电流表示数如下表所示。
①表中有 1 个数据记录错误,该数据是 ;
②请根据表中数据判断 R 1 与 R 3 的连接方式并简述理由。
序号
电流(A )
1
0.12
2
0.25
3
0.40
35.(1)电流表的示数是 0.5A ;(2)电阻 R 在 1min 内消耗的电能为 360J ;
2
(3)①0.12;②串联;如果并联,滑片移动电流表示数不变。
36.(2019宿迁市第 20 题)(9 分)某电器厂设计了一种具有高、中、低温三挡的家用电火锅,该火锅
产品铭牌和电路图如图所示:
(1)当开关 S 1 断开,S 2 接 a 时,该电火锅选
额定电压
220V 用
档工作(选填“高温”、“中
额定功率
高温档 中温档 低温档 温“或“低温”)。
(2)当电火锅使用中温档正常工作时,电路中
880W
440W
220W
电流是多大?接入电路的电热丝的阻值是 多少?
(3)用电火锅高温档在额定电压下烧水 7 分钟,电流做了多少功?若电热丝产生的热量全部被水吸收, 在
1 个标准大气压下,能使 1kg 初温为 20℃的水升高多少℃(c =4.2×10 J/(kg
?℃))? 水
36.故答案为:(1)低温;
(2)当电火锅使用中温档正常工作时,电路中电流是 2A ;接入电路的电热丝的阻值是 110Ω;
(3)用电火锅高温档在额定电压下烧水 7 分钟,电流做了 3.696×10 J 的功;若电热丝产生的热量全部
被水吸收,在 1 个标准大气压下,能使 1kg 初温为 20℃的水升高 80℃。
37.(2019淮安市第 24 题)(8 分)如图是一款家庭常用的电热水壶,经测量该电热水壶的质量为 0.6kg ,
它与桌面的接触面积为 0.02m
.该电热水壶的额定电压为
3 5
2
220V,额定功率为1000W.[g取10N/kg,水的比热容为4.2×10J/(kg?℃)]
(1)求电热水壶的额定电流(保留一位小数);
(2)求电热水壶静止放在水平桌面上对桌面的压强;
(3)用此电热水壶将1kg,初温为20℃的水加热到100℃,沸腾水至少吸收多少热量?
(4)电热水壶正常工作时,若不考虑热量损失,将壶中质量为l kg、初温为20℃的水加热到100℃需要多长时间。
37.(1)电热水壶的额定电流为4.5A;(2)电热水壶对桌面的压强为300Pa;
(3)水吸收的热量为336000J;(4)将壶中质量为lkg、初温为20℃的水加热到100℃需要336s。
38.(2019·盐城市·第25题)(9分)新型电饭锅在煮饭时采用“高温”和“低温”两种方式交替加热,其内部电路如图所示,R1和R2均为电热丝,S1是温度自动控制开关,高、低温挡的额定功率见下表。煮饭时,闭合开关S,电饭锅正常工作30min消耗的电能为0.44kW?h,求:
额定电压
额定功率低温挡
高温档
220V
440W
1100W
(1)
消耗的电能。
煮饭时通过R1的电流。(2)电热丝R2的电阻。(3)30min内R2
38.(1)通过R的电流为2A;(2)电热丝R的电阻为73.3Ω;(3)30min内R耗耗的电能是0.22kW?h。
122
3
39.(2019·南通市·第20题)(9分)图示电路中,电源电压恒定,定值电阻电阻R0=10Ω,滑动变阻器R 标有“50Ω 1.0A”。把滑片P移至某一位置,闭合S1,当S2 分别断开和接“1”时,电流表示数分别为
0.4A和0.6A。
(1)求电源电压;(2)求开关S2接“1”时,滑动变阻器10s内消耗的电能;
(3)用量程为0~3V的电压表替换电流表,S2改接“2”,闭合S1,移动滑片P,
求R0的电功率的最小值。
39.(1)电源电压为4V;
(2)开关S接“1”时,滑动变阻器10s内消耗的电能为8J;
2
(3)用量程为0~3V的电压表替换电流表,S改接“2”,闭合S,移动滑片P,R的电功率的最小值为
2 1 0
0.1W。
40.(2019·常州市·第28 题)(7分)如图所示的电路中,电源电压恒定,灯L1、L2电阻不变,闭合开关S1、S2,电压表示数为12V,电流表示数为1.2A,L1和L2都正常发光。断开开关S1、S2,将电压表、电流表的位置互换,只闭合开关S1,电流表示数为0.75A,电压表示数不变问:
(1)L1的电阻和额定功率各为多大?
(2)L2的电阻和额定功率各为多大?
40.答:(1)L的电阻为10Ω,额定功率为14.4W;
1
(2)L的电阻为6Ω,额定功率为24W。
2
41.(2019·连云港市·第24题)(10分)中国95 后的天才科学家曹原,在2018年3月5日,成功实现了石墨烯的“超导电实验”,破解了困扰全球物理学界107年的难题,为超导研究打开了一扇新的大门,可能成为常温超导体研究的里程碑,超导
应用即将走进我们的生活。现有一个小型水电
站,如图所示,发电机提供的电压U=250V,
保持恒定,通过输电线向较远处用户输电,输
电线的总电阻R0=0.15Ω.闭合开关S,若发电
机提供给电路的总功率P=50kW,求:(1)通过输电线的电流和输电线上损耗的热功率P0;
(2)用户得到的功率P1和输电效率η;
(3)若将输电线改为超导输电线,在保证用户得到以上功率不变的情况下(此时可在用电器前端加一调压装置,以保证用电器能正常工作),与原来相比,每天节水省的电能可供一个额定功率P2=1kW的电饭煲正常工作多少天?(假设电饭煲每天工作2小时)
41.(1)通过输电线的电流和输电线上损耗的热功率为6kW;
(2)用户得到的功率为44kW、输电效率为88%;
(3)与原来相比,每天节水省的电能可供一个额定功率P=1kW的电饭煲正常工作72天。42.(2019南京市第30 题)(10分)在综合实践活动中,科技小组设计了一个由压敏电阻控制的报警电路如图所示,电源电压恒为18V,电阻箱最
大阻值为999.9Ω.报警器(电阻不计)通过的电流达到或超过10mA会报
警,超过20mA会损坏。压敏电阻Rx在压力不超过800N的前提下,其
阻值随压力F的变化规律如下表所示。
压力F/N 电阻Rx/Ω
580
50
560
100
540
150
520
200
500
250
480
300
460
…
…
(1)为不损坏元件,报警电路允许消耗的最大功率是多少?
(2)在压敏电阻Rx所受压力不超过800N的前提下,报警电路所选滑动变阻器的最大阻值不得小于多少?(3)现要求压敏电阻受到的压力达到或超过200N时,电路报警按照下列步骤调试此报警电路:
①电路接通前,滑动变阻器滑片P置于b端;根据实验要求,应将电阻箱调到一定的阻值,
这一阻值为②将开关向
Ω;
端(填数字)闭合,调节,直至;
③保持,将开关向另一端闭合,报警电路即可正常使用。
(4)对(3)中已调试好的报警电路,现要求压敏电阻受到的压力达到或超过700N时,电路报警,若电源电压可调,其它条件不变,则将电源电压调为V即可。
42.故答案为:(1)为不损坏元件,报警电路允许消耗的最大功率是0.36W;
(2)在压敏电阻Rx所受压力不超过800N的前提下,报警电路所选滑动变阻器的最大阻值不得小于1540Ω;
(3)①500;②2;滑动变阻器的滑片P;报警器报警;③滑动变阻器的滑片P位置不变;
(4)16。
2
