标准喷嘴是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准喷嘴广泛应用于石油、化工、冶金、电力、轻工等部门。
传统的观念可能会认为，β>0.7将造成测量精度得降低和雷诺数极限值的降低，以及增加对直管段的要求等等。其实这种担心是不必要的。充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性
定律为基准的。智能节流装置（标准喷嘴）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短，精度高。
安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业
在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。
展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！
中华人民共和国国家标中华人民共和国国家标准 自动喷水灭火系统设计规范ＧＢＪ８４－８５ 中华人民共和国国家标准 自动喷水灭火系统设计规范ＧＢＪ８４—８５ 主编部门：中华人民共和国公安部 批准部门：中华人民共和国国家计划委员会 施行日期：１９８６年７月１日 关于发布《自动喷水灭火系统设计规范》的通知 计标〔１９８５〕２０３３号 根据国家计委计标发〔１９８４〕１０号文的通知要求，由公安部负责主编的《自动喷水灭火系统设计规范》，已经有关部门会审。 现批准《自动喷水灭火系统设计规范》ＧＢＪ８４—８５为国家标准，自一九八六年七月一日起施行。 本规范由公安部管理，其具体解释等工作由公安部四川消防科学研究所负责。 国家计划委员会 一九八五年十二月六日编制说明 本规范是根据国家计委计标发〔１９８４〕１０号文的通知，由四川省公安厅会同北京市建筑设计院、城乡建设环境保护部建筑设计院、中国建筑西南设计院、四川省建筑勘测设计院以及公安部四川、天津消防科研所等七个单位派员组成的编制组共同编制的。 本规范共分七章和三个附录，其内容包括总则，建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定，消防给水，喷头布置，系统组件，系统类型和水力计算等。 在编制过程中，我们遵照国家基本建设的有关方针、政策和“预防为主，防消结合”的消防工作方针，进行了调查研究，总结了自动喷水灭火系统设计的实践经验，吸取了有关科研成果，参考了英、美、日、联邦德国、苏联等国家的自动喷水灭火系统设计、安装标准和资料，并征求了有关省、自治区、直辖市和一些部、委所属设计、科研、高等院校以及公安消防等单位的意见，反复讨论修改，最后会同有关部门审查定稿。 各单位在施行过程中，请结合工程实践，注意总结经验，积累资料，如发现需要修改和补充之处，请将有关资料和意见寄公安部四川消防科学研究所（四川省灌县），以便今后进一步修订。 公安部 一九八五年十一月目录 第一章总则 第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定 第三章消防给水 第一节一般规定 第二节消防水池和消防水箱 第四章喷头布置 第一节一般规定 第二节仓库的喷头布置 第三节舞台、闷顶等部位的喷头布置 第四节边墙型喷头布置 第五章系统组件
涡街流量计 涡街产生原理： 涡街流量计是利用流体力学中著名的卡门涡街原理,即在流动的流体中插入一个非流线型断面的柱体,流体流动受到影响,在一定的雷诺数范围内将在柱体下游,均要产生漩涡分离。当这些漩涡排列成两排、且两例漩涡的间距与同列中两相邻漩涡的间距之比满足下式时,h/l=0.281 ,就能得到稳定的交替排列漩涡,这种稳定而规则地排列的涡列称为“卡门涡街”。这个稳定的条件是冯?卡门对于理想涡街研究分析得到的,后来一般把错排稳定的涡街称作“卡门涡街”。这就是卡门涡街流量计的名称由来,如图1所示 图1 卡门涡街示意图 理论和实验的研究都证明,漩涡分离频率,即单位时间内由柱体一侧分离的漩涡数目f与流体速度V1成正比,与柱体迎流面的宽度d成反比,即: 式中f—漩涡分离频率。 Sr—斯特劳哈尔数(无量纲)。对于一定柱型在一定流量范围内是雷诺数的函数。 V1—漩涡发生体两侧的流速m/s。 d—漩涡发生体迎流宽度mm。 为了计算方便起见,可用管道内平均流速 试验可以测定Sr数,其数值与柱体的断面形状、柱体流道的相对尺寸以及流动雷诺数有关。大量的试验表明,对于许多经过适当选择的柱型,由于斯特劳哈尔数在很宽的雷诺数范围内可以看成是常数。一旦柱体和流道的几何尺寸及其形状确定后,f便与平均速度V成为简单的正比关系,因而检测出漩涡的频率,便可以测得流速,并以此推知其流量。这就是涡街流量计的基本原理。
当流体流动受到一个垂直于流动方向的非流线形柱体的阻碍时，柱体的下游两侧会发生明显的旋涡，成为卡门涡列，涡列的形成与流体雷诺数有关。如图2，漩涡形成示意图，图3卡门涡街示意图。 图2：漩涡形成示意图 图3：卡门涡街

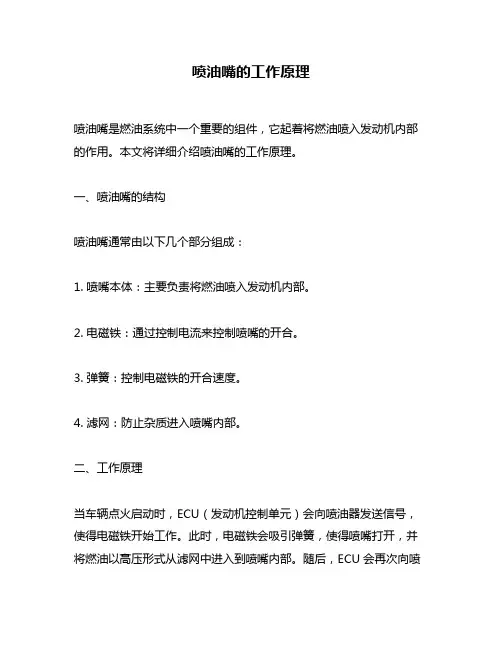

喷油嘴及其工作原理文档 xx-11-30 【喷油嘴】 喷油嘴本身是一个常闭阀 (常闭阀的意思是当没有输入控制讯号时，阀门一直处于关闭状态；而常开阀则是当没有输入控制讯号时，阀门一直处于开启状态)，由一个阀针上下、、、、、、【喷油嘴】 喷油嘴本身是一个常闭阀 (常闭阀的意思是当没有输入控制讯号时，阀门一直处于关闭状态；而常开阀则是当没有输入控制讯号时，阀门一直处于开启状态)，由一个阀针上下运动来控制阀的开闭。当ECU下达喷油指令时，其电压讯号会使电流流经喷油嘴内的线圈，产生磁场来把阀针吸起，让阀门开启好使油料能自喷油孔喷出。 【喷油嘴工作原理】 从燃油路径来看，首先燃油泵浦自油箱中将油料送至输油管中，输油管再将油料送至油轨内，而油轨由调压阀来控制燃油压力，并且确保送至各缸的燃油压力皆能相同。另一方面，调压阀也会借着泄压将过多的油料送至回油管而流回油箱中。而喷油嘴一端连接于油轨上，喷嘴则为于各个器缸的进气道上。c opyright abcar 引擎ECU根据引擎运转状况会对喷油嘴下达喷油指令，喷油量是由燃油压力及喷油嘴喷油时间所决定，燃油压力
在油轨处已由调压阀所控制，而燃油调压阀之压力是由歧管真空(引擎负荷) 调整，所以ECU能控制的就是喷油时间，当引擎需要较多的燃油时，喷油时间就会较长，反之则喷油时间较短。 喷油嘴本身是一个常闭阀 (常闭阀的意思是当没有输入控制讯号时，阀门一直处于关闭状态；而常开阀则是当没有输入控制讯号时，阀门一直处于开启状态)，由一个阀针上下运动来控制阀的开闭。当ECU下达喷油指令时，其电压讯号会使电流流经喷油嘴内的线圈，产生磁场来把阀针吸起，让阀门开启好使油料能自喷油孔喷出。
标准节流装置 节流装置用于测量流量，其工作原理如下：在管道内部装有断面变化的孔板或喷嘴等节流件，当流体流经节流件时由于流束收缩，则在节流件的前后产生静压力差，利用压差与流速的关系可进一步测出流量。对于未经标定的节流装置，只要它与已经经过充分实验标定的节流装置几何相似和动力学相似，则在已知有关参数的条件下，可以认为节流件前后的静压力差与所流过流体的流量间有确定的数值关系。因此可以通过压差来测流量。 节流件的形式很多，有孔板、喷嘴、文丘里管、四分之一圆弧孔板、偏心孔板和圆缺孔板等。有的甚至可用管道上的部件如弯头等所产生的压差来测量流量，但是由于它所产生的压差值较小，影响的因素很多，因此很难测量准确。应用最多的是标准节流装置孔板、喷嘴和文丘里管。 标准节流装置是由节流件、取压装置和节流件上游第一个阻力件、第二个阻力件、下游第一个阻力件以及它们间的直管段所组成。标准节流装置同时规定了它所适应的流体种类、流体流动条件以及对管道条件、安装条件、流体参数的要求。 1．标准节流件及其取压装置 目前国际上规定的标准节流件有下列几种： ①标准孔板。可以采用角接取压、法兰取压、D(D为管道直径)和D／2取压方式。 ②喷嘴。其形式有ISA 1932喷嘴和长径喷嘴两种。它们的取压方式不同，ISA 1932喷嘴采用角接取压法；而长径喷嘴的上游取压口在距喷嘴入口端面1D处，下游取压口在距喷嘴入口端面的0．50D处。 ③文丘里管。根据收缩段是呈圆锥形或是呈圆弧形，又可分为古典文丘里管和文丘里喷嘴。古典文丘里管上游取压口位于距收缩段与入口圆筒相交平面的1／2D处；文丘里喷嘴上游取压口与标准喷嘴相同。它们的下游取压口分别在距圆筒形喉部起始端的O．5D处和O．3d(d为孔径)处。 (1)标准孔板 1)孔板本体 标准孔板的形状如图4—1所示。它是带有圆孔的板，圆孔与管道同心，直角入口边缘
喷嘴的常用知识 脱硫除尘一般为湿式脱硫除尘，湿式脱硫除尘有水膜脱硫除尘，冲击水浴脱硫除尘等。湿式除尘的优点是易维护，且可通过配制不同的除尘剂，同时达到除尘和脱硫（脱氮）的效果；缺点是除尘液需处理，可能导致二次污染。不锈钢螺旋喷嘴是一种实心锥形或空心锥形喷雾喷嘴，喷流角度范围可为50°-170°。在3巴压强下，液体流率范围为5.5-4140升/分。这种结构紧凑的喷嘴有着畅通的流道设计，可以最大程度地减少液体阻塞，使液体在给定尺寸的管道上达到最大流量。 喷嘴有内、外螺纹型。通常1/4英寸－2英寸的喷头可分别用黄铜、316不锈钢铸件、TEFLON聚四氟乙烯或聚氯乙材料制造的。如需应用于特殊领域，也可采用其它材料制造。 液体（或料浆）通过与连续变小的螺旋面相切和碰撞后，变成微小的液珠喷出而形成雾状。喷嘴腔体内从进口至出口的流线型设计使得阻力系数降至最低，因而螺旋喷嘴适用于各种岗位。例如：化工、环保、电力、纺织等众多工业领域，特别是烟气脱硫除尘行业应用更为广泛。其耐磨性、耐腐性、成雾性、防堵性已被该行业众多用户所接受。 螺旋喷嘴液体通过与连续变小的螺旋线体相切和碰撞后，变成小液滴喷出，并且喷嘴腔体内从进口至出口的畅通的通道设计最大程度的减少了阻塞现象的发生。螺旋喷嘴的主要使用特点如下： 1、使用效率高。在3公斤使用压力下，单个喷嘴的流量可以达到25吨/小时。 2、雾化效果好。 3、防堵塞。 4、喷雾速度高。 5、物理尺寸小，结构紧凑。 适用范围 1、废气洗涤； 2、气体冷却； 3、洗涤与漂淋过程； 4、防火灭火； 5、使用于烟气脱硫系统； 6、使用于除尘降尘系统 特点 1、永久不堵塞； 2、材料不锈钢耐腐蚀 碳化硅喷嘴是一种新陶瓷材料，具有耐高温、抗氧化、高强度、耐极冷极热、抗热震性好、高温变小、热传碳化硅喷嘴 [1]导性好、耐磨、耐腐蚀等特点。作为节能耐火材料在卫生陶瓷、日用瓷、电瓷、磁性材料、微晶石、粉末冶金、钢铁热处理等行业的高温窑炉中被广泛应用，由它制成的各种部件也逐渐应用在发电、造纸、石油、化工、机械密封、水泵、表面处理、热交换、选矿、航天等领域https://www.doczj.com/doc/2817342236.html,/
一体化节流式流量计操作/选型指南 冀制00000154 河北省标准计量技术发展中心
一体化节流式流量计 目录 1、前言及外观介绍 2、工作原理及依据 3、产品特点 4、量程扩展说明 5、技术参数 6、型谱 7、安装和维护 8、系统构成及设备选配 9、流量范围 10、前后直管段 11、主选差压变送器及流量积算仪特点 12、宽量程10：1计算书
1 前言及外观介绍 标准孔板和喷嘴作为节流件的流量测量装置是目前工业生产及贸易结算中应用最广泛的流量测量装置之一，是唯一不需实标的流量测量设备，具有结构简单、耐高温、使用寿命长、稳定可靠等优点，在目前的所有流量测量方法尤其蒸汽计量中仍占有最高的使用比例；但传统节流件不足之处是流量测量范围小、安装复杂以及堵、漏、冻等问题。 本产品力求充分继承传统节流件的优点，并利用现代技术和产品克服其缺点，为用户提供一个稳定、可靠、（准）免维护并有标准依据的流量测量方法。 一体化节流式流量测量装置外观介绍： 一体化流量测量装置外形
2 工作原理及依据 充满管道的流体经过管道内的节流装置，流束将在节流件处形成局部收缩，于是在节流件前后产生了压力差（差压），根据流动连续性原理和伯努利方程可推导出差压与流量之间的关系：差压与流量间为函数关系 q m=C/(1-β4)0.5επ/4d2(2ρ△P)0.5 q m：质量流量；C：流出系数；d：节流件开孔；β：直径比d / D；ρ：流体密度；ε：可膨胀系数 计算与加工方式完全符合GB/T 2624-1993 国家标准 3 产品特点 3.1 节流装置和差压变送器甚至压力、温度变送器做成一体，节约安装、维护工作量及费用。 3.2 采用抗冻式设计，对于蒸汽测量不需防冻液和保温处理，没有冷凝弯带来的水柱误差。3.3 可在线补偿流出系数C、膨胀系数ε、工况管道内径D、工况开孔d等，使量程比达20：1。 3.4 45度取压阀便于清理取压孔（脏污或易结晶介质堵塞取压孔），也便于系统的在线维护。 3.5 节流件采用锻制不锈钢一体加工，确保了节流件的强度，并使可能的泄漏点为最少！ 3.6内嵌蒸汽计量专用软件（GB/T 2624-1993）和天然气计量专用软件（SY/T 6143-1996，AGA8）。3.7采用HART协议作为信号传输，充分发挥了智能变送器的优良性能。使量程得到实质性的扩展。 3.8提供不间断电源仪表箱，断电后系统仍可工作10～30天。 3.9预留压力传感器接口，避免了压力传感器的安装成本。 3.10采用防盗式取压阀和排污阀，适用于贸易结算。 4 量程扩展说明 充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加；在其上下游两侧产生压力差。根据流动连续性原理和伯努利方程可推导出差压与流量之间的关系： q m=C/(1-β4)0.5επ/4d2(2ρ△P)0.5 q m：质量流量；C：流出系数；d：节流件开孔；β：直径比d / D；ρ：流体密度；ε：可膨胀系数其中节流装置的流出系数C由Stolz方程给出。当采用角接取压时： C=0.5959+0.0312β2.1-0.1840β8+0.0029β2.5(106/R eD)0.75+0.090L1β4(1-β4)-1-0.0337β3式中，R eD为管道雷诺数，R eD=4q m/πμD；μ为流体动力粘度；D为管道内径。 当介质为可压缩流体时，计算可膨胀性系数的公式为： ε=1-(0.41+0.35β4)△P/KP 式中，K为流体的等熵指数；P为节流件上游的绝对静压。 d=d20(1+λd(t-20)) D=D20(1+λD(t-20)) 式中，d20、D20分别为20℃时的节流件和管道内径；λd、λD分别为节流件和管道的线胀系数。 其中C和ε随△P（R eD）变化曲线见表1、表2，宽量程计算书见附表。
孔板流量计工作原理 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是 在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节 流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定 律为基准的。 孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。详细介绍: 一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用 可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家 标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置； 3.化工部标准GJ516-87-HK06。 二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力
差。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。 孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。 三阀组： 三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。 停用时：关闭负压阀,打开平衡阀,关闭正压阀. 投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉. 五阀组比三阀组多2个排污阀。 初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变 送器。在变送器的工作过程中也可以打开平衡阀给变送器调零等操作 孔板流量计的安装位置是直管的前10D后5D。 造成孔板测量不准的几个原因：

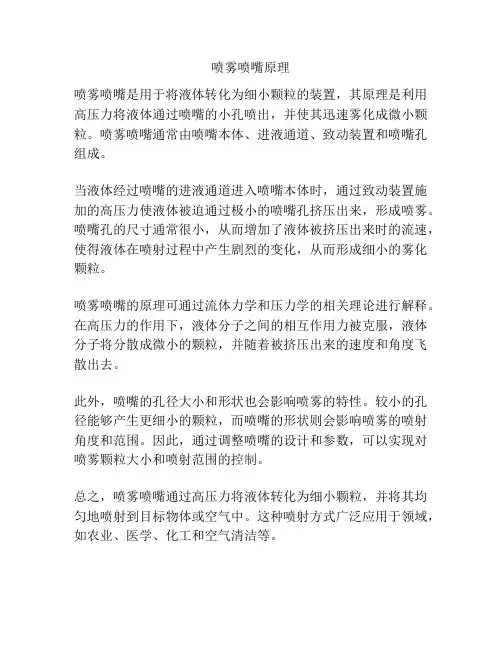

雾化喷嘴的工作原理 对液态工作介质的雾化原理研究往往滞后于喷嘴雾化技术应用它是为了改进和完善雾化技术而慢慢开展起来的20世纪30年代才开始对液体雾化机理进行研究目前还在研究之中至今对有些雾化方式的机理也还研究的不够透彻下面介绍目前人们对几种主要雾化方式的一般工作原理说明： 一、压力雾化喷嘴 当液体在高压的作用下，以很高的速度喷射出喷嘴进入到静止或低速气流中，由于喷嘴内部流道结构不同，其雾化过程也不同下面介绍不同结构作用下的压力雾化喷嘴。 1直射喷头雾化过程 液体经过加压后获得较大的动能，经过小孔后液体将以很大的速度喷射出去，在液体表面张力、粘性及空气阻力相互作用下，液体由滴落、平滑流、波状流向喷雾流逐渐转变。 2离心喷头液膜射流雾化过程 在液体压力较低的情况下，液体所获得的速度很小，这时主要是液体表面张力和惯性力起作用，虽然液体的表面张力比惯性力大，使液膜收缩成液泡，但在气动力作用下仍破碎成大液，滴随着压力增大，喷射速度增加，液膜在惯性力作用下而变得很不稳定，破碎成丝或带状，与空气相对运动产生强烈的振动，液体自身的表面张力及粘性力的作用逐渐减弱，液膜长度变短、形状发生扭曲，在气动力的作用下破碎为小液滴，在更高的压力作用下液体射流速度更大，液膜离开喷口即被雾化。 在研究离心式喷嘴雾化过程中，发现液体的表面张力越小，则液膜越容易发生破碎形成小丝、带，最后形成更细小的液滴，液体的粘性对液滴破碎起到阻碍的作用，液体的粘稠度越高液体，越不容易雾化成小液滴，只能形成丝甚至是片状或块状，同时我们发现液体的粘性对液体在旋流室的旋流张度也会产生一定的影响，当粘度低时，旋流室的内部结构在切向和径向两个方向上给液体的作用力增大，使液滴的雾化质量变好，在雾化中期表面张力起主要作用，即影响液膜分裂而在雾化后期粘性力、表面张力、油滴惯性力和空气阻力相互作用，是液滴进一步分裂。
标准孔板 标准孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。 安装在封闭管道中，按节流装置的原理，测量液体、气体和蒸汽流量的检出元件。标准孔板是一块具有圆形开孔的金属薄板,圆孔壁与孔板前端面成直角,安装时孔板轴心与管道 轴线同心。 孔板已有国际标准(ISO 5167)。测出孔板两端压差，按此标准即可算出具有一定精确度的流量值。孔板取压方式在国际标准中规定为径距取压、法兰取压和角接取压（取压孔紧靠孔板）3种。当测量含有少量固体的液体或含有少量液体的气体时，为便于少量固体或液体通过，孔板的开孔可制成扇形的,或制成与管道的轴线是偏心的.
从标注1的取压口去孔板两端压力，流向为从左到右，左边压力大，右边压力小。 标准喷嘴 标准喷嘴是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准喷嘴广泛应用于石油、化工、冶金、电力、轻工等部门。 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。智能节流装置（标准喷嘴）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
共安实业发展有限公司https://www.doczj.com/doc/2817342236.html, 水幕喷头工作原理是什么 水幕喷头是消防系统中的一个总要部件之一。它通常与雨淋报警阀，供水管网和探测报警装置等组成水幕消防系统。 适用于需要用水幕来保护的建筑物。主要用于窗口，门洞以及防火卷帘门、剧院幕布等冷却保护，也可以起到防火阻隔作用。 水幕喷头工作原理：当火灾发生时，探测报警装置进行报警，并且开启雨淋报警阀向管网系统供水，水流经过喷头的喷嘴时，从半圆形开口处按预定方向喷射出密集颗粒水滴而形成一个水幕用来冷却保护防火卷帘门，剧院幕布等。也可以起到阻火隔离作用。 水幕系统适用范围 ①超过1500个座位的剧院和超过2000个座位的会堂、礼堂的舞台口，以及与舞台相连的侧台、后台的门窗洞口。 ②防火卷帘和防火幕的上部。
共安实业发展有限公司https://www.doczj.com/doc/2817342236.html, ③应设防火墙、防火门等隔断物，而又无法设置的开口部位。相邻建筑之间的防火间距不能满足要求时，面向相邻建筑物的门、窗、孔洞处以及可燃的屋檐下。 以上是深圳市共安实业发展有限公司的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。 深圳市共安实业发展有限公司是一家专业从事阀门设计、开发、生产销售、服务为一体，专门研究和生产利用水力自动控制和流量调控方面的高科技节能阀门，主要产品有：弹性座封闸阀，蝶阀，低阻力倒流防止器，水力控制阀，止回阀，多功能水泵控制阀等系列产品，同时还生产不同材质、压力、规格、驱动方式的减压阀、蝶阀、调节阀、闸阀等系列。 我们的产品广泛应用于水力供、排水、水处理、消防、建筑、电力、冶金、造纸、机械、农业等各个领域，行程了全国性的销售服务网络，是阀门行业中家喻户晓的品牌。
孔板流量计的安装注意点和原理分析 一、孔板流量计的安装注意事项 1.气体取压口最好在管道上部；液体取压口在侧面以下但不要在正下方，沉积颗粒会堵着取压口的；蒸汽的话取压口在管道侧面； 2.孔板方向不要弄错了，标“+”的为正向，“-”为负向，“+”是迎着流体过来的方向。 3.正负取压口引出的导压管在任何情况下都要保持平行； 4.孔板一般都要配合差压变送器用的，导压管与差压变送器连接时要注意正负压不要装反，“H”为正，“L”为负； 5.测气体的话差压装置建议放在管道上方，液体的话放在管道下部，测蒸汽嘛如果有配冷凝罐的话，应当保持冷凝罐在同一水平面高度上。 6.直管段要求了，按计算书计算出安装孔板时要求的前后直管段长度，通常为前20D后10D来装（D是指孔板的口径）节流装置V锥流量计与孔板流量计性能比较：V锥形流量计(又称内锥、V锥、V型锥流量计)是新一代差压式流量计测量仪表，由专用的节流装置锥形管与通用的差压变送器、二次仪表配套构成。锥形管是专利技能产品，对残旧的差压装置作了很大的技能改进，它由一圆形测量管和置入测量管内并与测量管同轴的特型芯体构成。芯体与测量管内圆柱面之间构成异径环型过流裂痕，对流过的流体进行节流，其节流历程同环型孔板、经典文丘里管的节流历程近似。锥形管的特殊构造，有效的消除了而今在用孔板、喷嘴的性能毛病，使之在运用历程中不永存类似孔板等节流件的锐缘磨蚀与积污纰漏，并能对节流前管内流体速度散播梯度及大概永存的各种非轴对称速度散播进行额外有效的流动排解(整流)，从而能实现高切确度与高平乱性的流量测量。锥形管流量计可用于对各种液体、气体和蒸汽的测量，是尺寸孔板等残旧节流式仪表的梦想换代产品，为改进而今的工业、能源计量成果，供给了一项有效、可靠的计量手腕。 二、产品性能机理简析 孔板流量计为何能有如此优秀的技能性能?最本原的原因是靠其简单而又科学合理的构造及其所造成的节流模式。应该说，锥形管是环形孔板与经典文丘里管的技能再发家，它将环形孔板、经典文丘里管、耐磨孔板以及锥形入口孔板的性能优特性融会在一齐，彻底消除了孔板的计量性能毛病，使之造成了一项齐全”择优遗传杂交”特性的新型节流式流量测量仪表。尺寸孔板的首要计量性能毛病：①运用历程中，额外减省爆发节流件锐缘磨蚀和积污，造成流出系数缓缓变换,导致难以克制的流量测量差池。②在中低雷诺数测量区，流出系数随流量工况变革而变革的幅度较大，导致编制性的测量差池。③安设直管段哀求过高，以及孔板安设的峻厉圭臬哀求难以达标，经常造成运用安设附加差池较大，该差池经常难以定量评估。④压损大。
标准孔板和标准喷嘴 LELE was finally revised on the morning of December 16, 2020
标准孔板 标准孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。 安装在封闭管道中，按的原理，测量液体、气体和蒸汽流量的检出元件。是一块具有圆形开孔的金属,圆孔壁与孔板前端面成直角,安装时孔板轴心与管道轴线同心。 孔板已有国际标准(ISO 5167)。测出孔板两端压差，按此标准即可算出具有一定的流量值。孔板取压方式在国际标准中规定为径距取压、法兰取压和角接取压（取压孔紧靠孔板）3种。当测量含有少量固体的液体或含有少量液体的气体时，为便于少量固体或液体通过，孔板的开孔可制成扇形的,或制成与管道的轴线是偏心的.
从标注1的取压口去孔板两端压力，流向为从左到右，左边压力大，右边压力小。 标准喷嘴 标准是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准喷嘴广泛应用于石油、化工、冶金、电力、轻工等部门。 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。智能节流装置（标准喷嘴）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流
LUGB系列涡街流量计 使用说明书
目录 一. 概述工作原理- - - - - - - - - - - - - - - (3) 二. 技术参数- - - - - - - - - - - - - - - - - - - (4) 三. 流量范围- - - - - - - - - - - - - - - - - - - (4) 四. 安装结构图- - - - - - - - - - - - - - - - - - (5) 五. 安装及接线- - - - - - - - - - - - - - - - - - (6) 六. 流量计参数整定- - - - - - - - - - - - - - - - (9) 七. 流量计信号检测、调整和校验方法- - - - - - - - - (10) 八. 维护及故障排除- - - - - - - - - - - - - - - - (10) 九. 订货须知- - - - - - - - - - - - - - - - - - - (11) 十. 智能流量计操作说明- - - - - - - - - - - - - - (12)
一概述 LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点. LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 LUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。 二工作原理 涡街流量计的基本原理是卡门涡街原理,?即“涡街旋涡分离频率与流速成正比”。 流量计流通本体直径与仪表的公称口径基本相同。如图一所示,?流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。 当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,?在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,?旋涡分离的频率与柱侧介质流速成正比。 式中: ｆ──柱体侧旋涡分离的频率(Ｈｚ); Ｖ──柱侧流速(ｍ/ｓ); ｄ──柱体迎流面宽度(ｍ); Ｓr ──斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。 图一圆管内的涡街 三产品特点 传感器测量探头采用特殊工艺封装，耐高温可达350℃ 敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长 传感器采用补偿设计，提高仪表抗震性 结构简单、无可动件，耐用性高 在规定雷诺数范围内，测量不受介质温度、压力、粘度影响 流量计可应用于防爆场合，安全性好
标准喷嘴是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。标准喷嘴节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，标准喷嘴广泛应用于石油、化工、冶金、电力、轻工等部门。 传统的观念可能会认为，β>0.7将造成测量精度得降低和雷诺数极限值的降低，以及增加对直管段的要求等等。其实这种担心是不必要的。充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以标准喷嘴可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性
定律为基准的。智能节流装置（标准喷嘴）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短，精度高。 安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业
在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。 展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！
孔板流量计 孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。 孔板流量计工作原理 充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。 在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下： c－流出系数无量纲 d－工作条件下节流件的节流孔或喉部直径 D－工作条件下上游管道内径 qm－质量流量Kg/s qv－体积流量m³/s ß－直径比d/D无量纲 流体的密度Kg/m³ 可膨胀性系数无量纲 孔板流量计结构 节流装置组成 节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 取压装置：环室、取压法兰、夹持环、导压管等 测量管 孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。 孔板流量计特点 ▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。 ▲孔板计算采用国际标准与加工 ▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。 ▲标准型节流装置无须实流校准，即可投用。 ▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。 选择孔板流量计所需要的参数 1、管道的口径（管径*壁厚） 2、孔板流量计测量的介质 3、被测介质的工作温度 4、被测介质的工作压力（最大压力、最小压力、正常压力）
差压式液体流量传感器的结构组成 差压式液体流量传感器是根据安装于管道中流量检测件产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。具有系列化、通用化和标准化的特性，既可用于测量流量，也可测量压力、物位、密度等。 差压式液体流量传感器的结构组成，差压式液体流量传感器由一次装置（检测件）和二次装置（差压转换和流量显示仪表）组成。通常以检测件的型式对差压式液体流量传感器分类，如孔扳液体流量传感器、文丘里管液体流量传感器及均速管液体流量传感器等。二次装置为各种机械、https://www.doczj.com/doc/2817342236.html,电子、机电一体式差压计，差压变送器和流量显示及计算仪表，它已发展为三化（系列化、通用化及标准化）程度很高的种类规格庞杂的一大类仪表。差压计既可用于测量流量参数，也可测量其他参数（如压力、物位、密度等）。 节流式液体流量传感器是差压式液体流量传感器中的一种，差压式液体流量传感器按其检测件的作用原理可分为节流式、动压头式、水力阻力式、离心式、动压增益式和射流式等几大类，其中以节流式和动压头式应用最为广泛。节流式液体流量传感器的检测件按其标准化程度分为标准型和非标准型两大类。所谓标准节流装置是指按照标准文件设计、制造、安装和使用，无须经实流校准即可确定其流量值并估算流量测量误差，非标准节流装置是成熟程度较差，尚未列入标准文件中的检测件。标准型节流式液体流量传感器的发展经过漫长的过程，早在20世纪20年代，美国和欧洲即开始进行大规模的节流装
置试验研究。用得最普遍的节流装置--孔板和喷嘴开始标准化。现在标准喷嘴的一种型式ISAl932喷嘴，其几何形状就是30年代标准化的，而标准孔板亦曾称为ISAl932孔板。 差压式液体流量传感器中的节流装置结构的标准化有很深远的意义，因为只有节流装置结构标准化了，才有可能把国际上众多研究成果汇集到一起，从而促进检测件的理论和实践向深度和广度拓展，这是其它液体流量传感器所不及的。
详解孔板流量计 差压式流量计作为经典与最古老的流量计，应用范围最为广泛。不过随着电子式流量计如（电磁、涡街等）流量计的兴起，我们有些新的行业朋友，还真不一定熟悉这种流量计，今天这一期，给大家好好讲解这个差压式流量计。 差压式流量计在化工生产中得到最广泛的应用，也是操作人员最为熟悉的一种流量计，它的节流装置（1）安装在生产工艺管道（2）上，并由引压管（3）和差压变送器（4）三个部分组成流量测量系统(如图3—1所示)。下面对差压式流量计，差压变送器及差压式流量计的安装分别予以介绍。 图3-1 差压式流量计的组成 差压式(也称节流式)流量计是基于流体流动的节流原理，利用流体经节流装置时产生的压力差而实现流量测量的。差压式流量计一般是由能将流体的流量变换成差压信号的节流量(孔扳、喷嘴)和用来测量压差值的差压计或差压变送器及显示仪表组成。 这种流量计，目前在化工、炼油及其它工业中应用很广，应用的历史也较长久，因此已经积累了丰富的实践经验和完整的实验资料。对于常用的孔板、喷嘴等节流装置，国内外已把它们标准化了，并称为“标准节流装置”。因此,这种流量计所用的标准节流装置可以根据计算结果直接投入制造和使用，不必用实验方法进行单独标定。但对于非标准化的特殊节流装置, 在使用时，均应进行个别标定。 一．节流装置的流量测量原理 节流现象及其原理： 流体在有节流装置的管道中流动时，在节流装置前后的管璧处，流体的静压产生差异的现象称为节流现象，如图3—2所示 图3—2 流体流经节流装置时的节流现象
现在，我们对流体流经节流装置前后的变化情况作进一步分析。 连续流动着的流体，在遇到安插在管道内的节流装置时，由于节流装置的截面积比管道的截面积小，形成流体流通面积的突然缩小，在压力作用下，流体的流速增大，挤过节流孔，形成流速的扩大而降低。与此同时，在节流装置前后的管壁处的流体静压力就产生了差异,形成静压力差△p(△p=P1- P2)，如图3-3所示。并且p1>p2， 图3—3 孔扳附近流束及压力分布情况 此即为节流现象,从图中可以看出，节流装置的作用在于造成流束的局部收缩从而产生的压差.并且,流过的流量愈大在节流装置前后所产生的压差也愈大，因此可以通过测量压差来衡量流体流量的大小。由于节流装置造成流束的收缩，同时流体又是保持连续流动的状态,因此在流束截面积最小处的流速达到最大，在流速截面积最小处，流体的静压力最低。 同理，在孔板出口端面处，由于流速已比原来增大，因此静压力仍旧比原来的为低(即图中P2 流量测量方法及流量计 根据测量原理，将流量测量方法分为几大类，下面分别说明其测量方法、特性等，并介绍几种常用的流量计。 1．差压式流量计 流体流动的伯努利方程就是流体运动的能量方程，其含义是：在流体运动过程中，不同性质的机械能可以相互转换，但总的机械能守恒，差压式流量计正是利用了压能与动能的转换和守恒原理而测量流量的。 （1）节流式流量计 充满圆管的单相连续流体，流经管内节流件时，由于节流件的流通截面比管道截面小，流束形成局部收缩，在压头作用下，流体加速，动能增加，静压下降，在节流前后形成压力差（简称压差）?p，?p=p1-p2。设流体是理想流体和不可压缩的，在两截面之间，按伯努利方程和连续方程就可导出不可压缩实际流体的流量方程： 式中C——流出系数，据节流流束的收缩特性，取压孔的位置和速度分布而确定； A1，A2——分别为所取两个断面的截面积，m2； m——截面比A2/A1； ?p——两截面间压差。 （2）浮子流量计 浮子流量计是由一根自下向上的垂直锥形管和一个沿着锥管轴上下移动的浮子所组成，如图4.10-1所示。被测流体自下而上经过锥管和浮子形成的环隙时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，该处流体流速下降，浮子上下端差压降低，作用于浮子的上升力亦随着减小，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。 2．容积式流量计 典型的容积式流量计（椭圆齿轮式）的工作原理如图4.10-2所示。两个椭圆形齿轮具有相互滚动进行接触旋转的形状，当流体流过流量计时，作用在流量计进出口之间的压力差使两个齿轮产生旋转，并将流体由入口排向出口。在一次循环过程中，流量计排出四个由齿轮与壳壁围成的初月形空腔的流体体积，该体积称为流量计的“循环体积”。设流量计“循环体积”为υ，一定时间内转子转动次数为N，则在该时间内流过流量计的流体体积为： V=Nυ（4.10-16） 自动喷水灭火系统 设计规范 中华人民共和国国家标准 自动喷水灭火系统设计规范 ＧＢＪ８４—８５ 主编部门：中华人民共和国公安部 批准部门：中华人民共和国国家计划委员会 施行日期：１９８６年７月１日 目录 第一章总则 第二章建筑物、构筑物危险等级和自动喷水灭火系统设计数据的基本规定第三章消防给水 第一节一般规定 第二节消防水池和消防水箱 第四章喷头布置 第一节一般规定 第二节仓库的喷头布置 第三节舞台、闷顶等部位的喷头布置 第四节边墙型喷头布置 第五章系统组件 第一节喷头 第二节阀门与检验、报警装置 第三节监测装置 第四节管道 第六章系统类型 第一节湿式喷水灭火系统 第二节干式喷水灭火系统 第三节预作用喷水灭火系统 第四节雨淋喷水灭火系统 第五节水幕系统 第七章水力计算 第一节设计流量和管道水力计算 第二节减压孔板和节流管 附录一名词解释 附录二建筑物、构筑物危险等级举例 附录三本规范用词说明 第一章总则 第1.0.1条为了保卫社会主义建设和公民生命财产的安全，贯彻“预防为主，防消结合”的方针，合理设计自动喷水灭火系统，减少火灾危害，特制定本规范。 第1.0.2条自动喷水灭火系统设计，应根据建筑物、构筑物的功能，火灾危险性以及当地气候条件等特点，合理选择喷水灭火系统类型，做到保障 安全、经济合理、技术先进。 第1.0.3条本规范适用于建筑物、构筑物中设置的自动喷水灭火系统。 本规范不适用于火药、炸药、弹药、火工品工厂等有特殊要求的建筑物、构筑物中设置的自动喷水灭火系统。 第1.0.4条自动喷水灭火系统的设计，除执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的要求。 第二章建筑物、构筑物危险等级和自动喷水 灭火系统设计数据的基本规定 第2.0.1条设有自动喷水灭火系统的建筑物、构筑物，其危险等级应根据火灾危险性大小、可燃物数量、单位时间内放出热量、火灾蔓延速度以及扑救难易程度等因素，划分以下三级： 一、严重危险级：火灾危险性大，可燃物多、发热量大、燃烧猛烈和蔓延迅速的建筑物、构筑物； 二、中危险级：火灾危险性较大，可燃物较多、发热量中等、火灾初期不会引起迅速燃烧的建筑物、构筑物； 三、轻危险级：火灾危险性较小，可燃物量少、发热量较小的建筑物、构筑物。 注:危险等级举例见附录二。 第2.0.2条各危险等级的建筑物、构筑物其自动喷水灭火系统的设计喷水强度、作用面积和喷头工作压力等应符合下列规定： 湿式喷水灭火系统、干式喷水灭火系统和预作用喷水灭火系统设计的基本流量测量方法及涡街流量计原理
