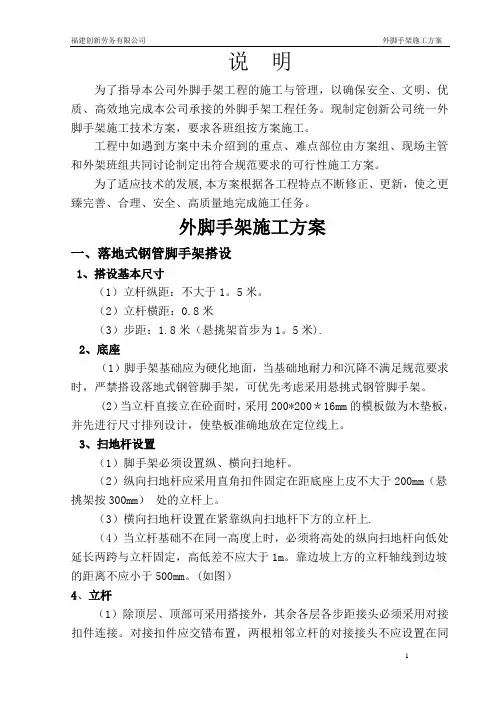

说明
为了指导本公司外脚手架工程的施工与管理，以确保安全、文明、优质、高效地完成本公司承接的外脚手架工程任务。现制定创新公司统一外脚手架施工技术方案，要求各班组按方案施工。
工程中如遇到方案中未介绍到的重点、难点部位由方案组、现场主管和外架班组共同讨论制定出符合规范要求的可行性施工方案。
为了适应技术的发展，本方案根据各工程特点不断修正、更新，使之更臻完善、合理、安全、高质量地完成施工任务。

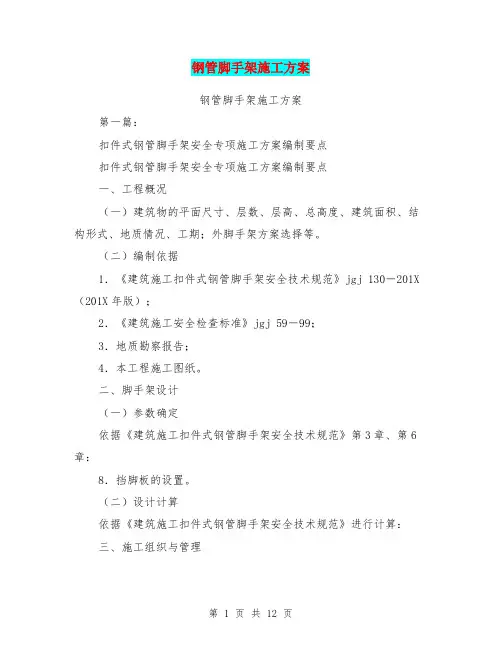

外脚手架施工方案

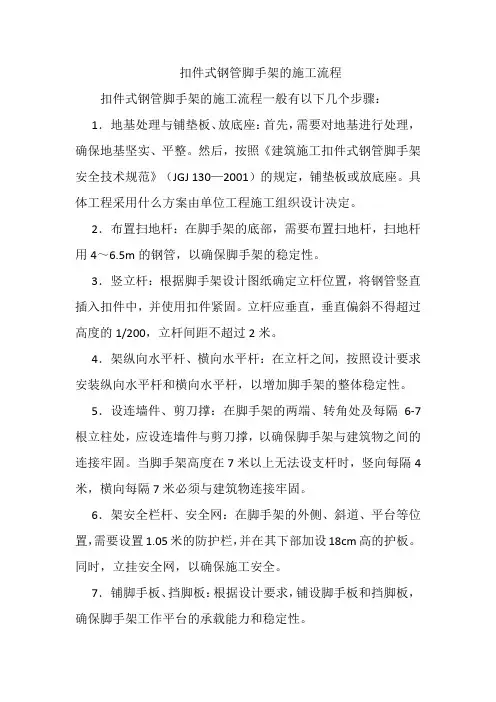

一、落地式钢管脚手架搭设
1、搭设基本尺寸
（1）立杆纵距：不大于1.5米。
（2）立杆横距：0.8米
（3）步距：1.8米（悬挑架首步为1.5米）。
2、底座
（1）脚手架基础应为硬化地面，当基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑式钢管脚手架。
（2）当立杆直接立在砼面时，采用200*200*16mm的模板做为木垫板，并先进行尺寸排列设计，使垫板准确地放在定位线上。
3、扫地杆设置
（1）脚手架必须设置纵、横向扫地杆。
（2）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm（悬挑架按300mm）处的立杆上。
（3）横向扫地杆设置在紧靠纵向扫地杆下方的立杆上。
（4）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。（如图）
4、立杆
（1）除顶层、顶部可采用搭接外，其余各层各步距接头必须采用对接扣件连接。对接扣件应交错布置，两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
1
5
1
8
<
2
2
立杆布置局部图
（2）立杆顶端应高出女儿墙1.2m，高出檐口上皮1.5m。
（3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除抛撑。
脚手工程施工方案 江苏骅东名仕豪庭3#楼、地下一层，地上17层，建筑面积7812.8M2，4#楼地下一层、地上24层，建筑面积27443.5M2, 结构形式为剪力墙结构，建筑总高度82.40m。 本工程主楼6层以下采用全封闭双排落地脚手架，6层以上采用全封闭悬挑双排脚手架。 脚手架钢管采用φ48*3.5；外挑槽钢采用18a ，固定槽钢在7层、13层、19层楼面上，在主梁位置上预埋10mm厚铁板，与槽钢焊接，在距外墙1.4m的次梁或板位上设置φ12的钢筋套环固定槽钢末端，立杆位置槽钢外口10mm厚铁板进行加固，在8层、14层、20层预埋φ16钢筋，与斜拉钢筋进行焊接固定（详见附图），槽钢悬挑脚手架立杆纵向间距1.5m，内立杆距外墙长度为0.3m，外立杆距外墙1.35m，步距1.8m，脚手架与建筑物的连墙拉筋在两步三跨内采用拉撑结合的方式，拉筋用1φ12的钢筋。 悬挑架高3*6=18m，分别用16#槽钢在7层、13层、19层分三次悬挑。 本脚手工程设计和搭设的依据为： 《钢结构设计规范》GB50017-2002 《建筑结构荷载规范》GBJ9 《建筑施工扣件式钢管脚手架安全技术规范》JGJ30-2001 一、主楼型钢悬挑脚手架的设计计算
计算高度：H=18m,步距h=1.8m，立杆纵距L a=1.5m，立杆横距L b=1.05m，外立杆至墙距L d=1.35m，内立杆至墙距=0.30m。 架体宽1M φ12钢筋、钢管拉撑 φ16预埋框架梁内 焊接 脚手架立杆 焊接 φ16钢筋 16#槽钢 2φ12钢筋 16#槽钢 10厚预埋铁 1、计算基数： 计算高度H=18m,步距h=1.8m，立杆纵距La=1.5m，立杆横距Lb=1.05m，外立杆至墙距Ld=1.35m。内立杆至墙距为=0.3m 钢管自重G1=0.0387KN/m，栏杆、挡脚板自重G2=0.14KN/m,安全立网自重G3=0.0034KN/m2，安全平网自重G4=0.00487KN/ m2,施工活荷载qk=3KN/ m2，竹笆板自重G5=0.05KN/ m2。 2、架体结构自重（包括立杆、纵、横水平杆、剪力撑、横向斜撑和扣件）：
