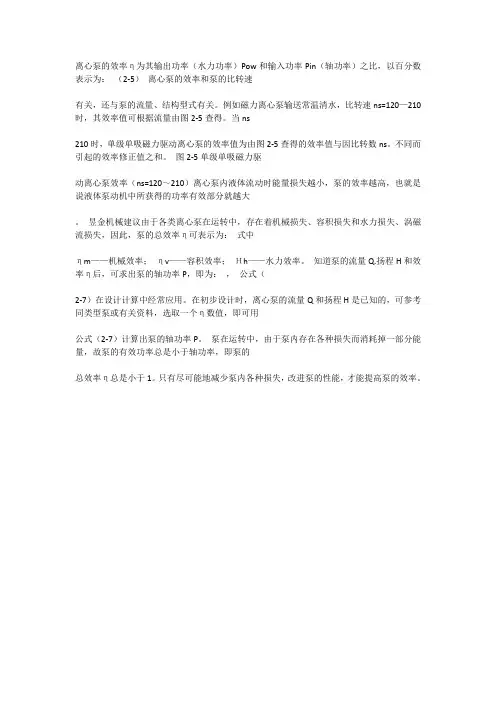

因为泵的功率N(KW)=扬程(m)×流量(m3/s)×1000(水的重度Kg/m3)÷102(功率转换系

数)÷η(泵的效率)，由此可求得泵的效率。如能实测电流、电压(可计算得泵的功率)，通过测量流量、扬程，泵的效率便可求得。

水泵轴功率计算公式

水泵轴功率计算公式 这是离心泵的：流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米 P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g=9.8 比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/Kg =Kg/m3*m3/h*m*9.8牛顿/Kg =9.8牛顿*m/3600秒 =牛顿*m/367秒 =瓦/367 1)离心泵 流量×扬程×9.81×介质比重÷3600÷泵效率 流量单位：立方/小时， 扬程单位：米 P=2.73HQ/Η, 其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=Ρ GQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8 比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/KG =KG/M3*M3/H*M*9.8牛顿/KG =9.8牛顿*M/3600秒 =牛顿*M/367秒 =瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了. 设轴功率为NE，电机功率为P，K为系数（效率倒数） 电机功率P=NE*K (K在NE不同时有不同取值，见下表) NE≤22 K=1.25 22

离心泵的性能参数与特性曲线

离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q

离心泵的选型原则、依据

离心泵的选型原则、依据 1．选型的依据 各种型号的泵都有一定的适用范围和使用条件。首先应当根据被输送液体的性质和生产条件的要求确定泵的种类，然后再进一步确定泵的具体型号。离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： 有计量要求时，选用计量泵 扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵。 扬程很低，流量很大时，可选用轴流泵和混流泵。 介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵） 介质含气量75%，流量较小且粘度小于37。4mm2/s时，可选用旋涡泵。 对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 2．离心泵的选择方法和步骤 离心泵的选择就按下列顺序进行。 （1）确定被输送液体的物理和化学性质 液体的物理和化学性质包括温度、粘度、密度、饱和蒸气压、腐蚀性和毒性等，是否含有固体粒子或气泡。由此才能决定泵的种类和型号，确定泵零部件的材料、密封件的类型、防止泵腐蚀和汽蚀的措施等。 （2）确定泵的流量 根据生产条件的要求，计算出单位时间需要输送的液体量，增加一定裕量后（一般取5%—10%），作为离心泵的流量。 （3）计算泵的扬程 根据泵的流量和管路及装置的情况，计算管路的液体阻力损失，求出泵所需要的扬程，也增加一定的裕量（5%—10%），作为选泵的的依据。 额定流量一般直接采用最大流量，如缺少，则采取正常流量的1.1-1.15倍。额定扬程取装置所需扬程的1.05-1.1倍。对粘度大于20mm或含固体颗粒的介质，需换算成输送清水时的额定流量和扬程。按额定流量和扬程查处初步选择的泵型号，可能有几种。按性能曲线校核泵的额定工作定是否落在泵的高效工作区内；校核泵的装置汽蚀余量NPSHA-必须汽蚀余量NPSHR是否符合要求。 （4）粘性液体的修正若被输送液体的运动粘度小于20cSt（1cSt=1mm2/s），因泵的流量和扬程变化不大，可不必修正。根据泵的流量和扬程以及液体的物理化学性质，在某种类型泵的系列图（谱图）上初选一种型号的离心泵。 若液体运动粘度大于是20cSt,则进行修正。其具体方法是：用所需的流量、扬程和液体粘度按图3-12求得扬程修正系数KH、流量修正系数KQ以后，分别除以所需的扬程和流量，即得修正以后的扬程和流量。依据作为选泵的数据才能保证输送粘性液体的要求。 （5）求泵的工作点 在离心泵的系列图上初选某种型号的离心泵的特性曲线上绘出该泵联接管路

北京化工大学离心泵性能实验报告

报告题目：离心泵性能试验 实验时间：2015年12月16日 报告人： 同组人： 报告摘要 本实验以水为工作流体，使用了额定扬程He为20m，转速为2900 r/min IS 型号的离心泵实验装置。实验通过调节阀门改变流量，测得不同流量下离心泵的各项性能参数，流量通过计量槽和秒表测量。实验中直接测量量有P真空表、P 压力表、电机功率N电、孔板压差ΔP、计量槽水位上升高度ΔL、时间t,根据上述测量量来计算泵的扬程He、泵的有效功率Ne、轴功率 N轴及效率η,从而绘制He-Q、Ne-Q和η-Q三条曲线即泵的特性曲线图,并根据此图求出泵的最佳操作围；又由P、Q求出孔流系数C0、Re，从而绘制C0-Re曲线图，求出孔板孔流系数C0；最后绘制管路特性曲线H-Q曲线图。 本实验数据由EXCEL处理，所有图形的绘制由ORIGIN来完成 实验目的及任务 ①了解离心泵的构造，掌握其操作和调节方法。 ②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作围。 ③熟悉孔板流量计的构造、性能及安装方法。 ④测定孔板流量计的孔流系数。 ⑤测定管路特性曲线。 基本理论

1.离心泵特性曲线测定 离心泵的性能参数取决于泵的部结构、叶轮形式及转速。其中理论压头与流量的关系，可通过对泵液体质点运动的理论分析得到，如图4-3中的曲线。由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q 、N-Q 和η-Q 三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出泵的最佳操作围，作为选泵的依据。 泵的扬程用下式计算： e 0H H H H =++真空表压力表 式中：H 真空表——泵出口处的压力，2mH O ； H 压力表——泵入口处的真空度，2mH O ； 0H ——压力表和真空表测压口之间的垂直距离0.2m 。 泵的有效功率和效率 由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为

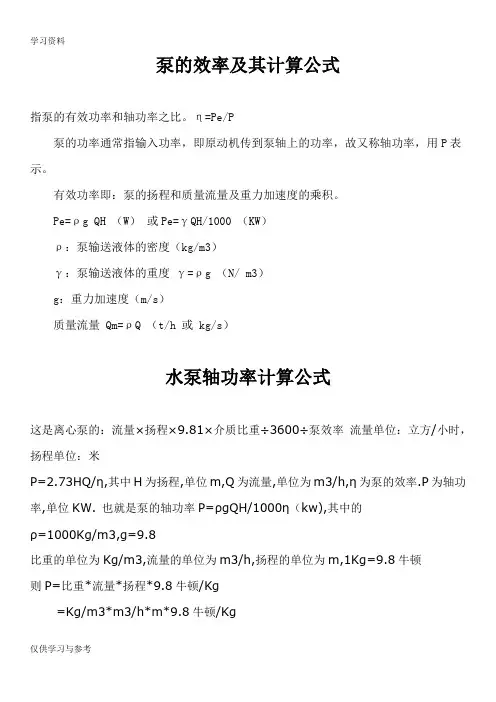

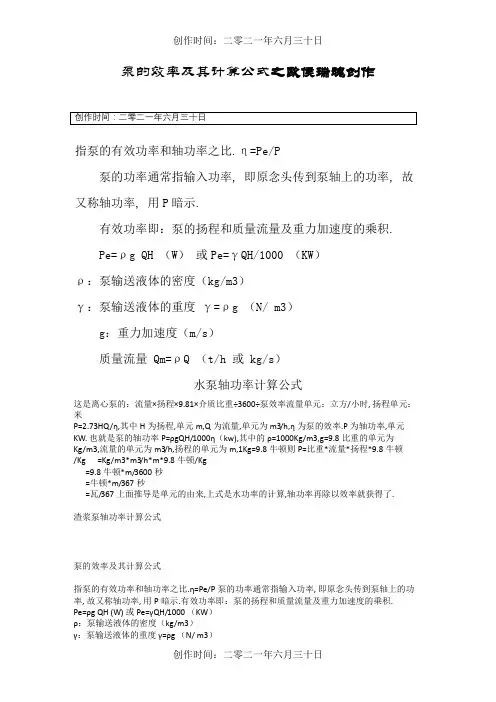

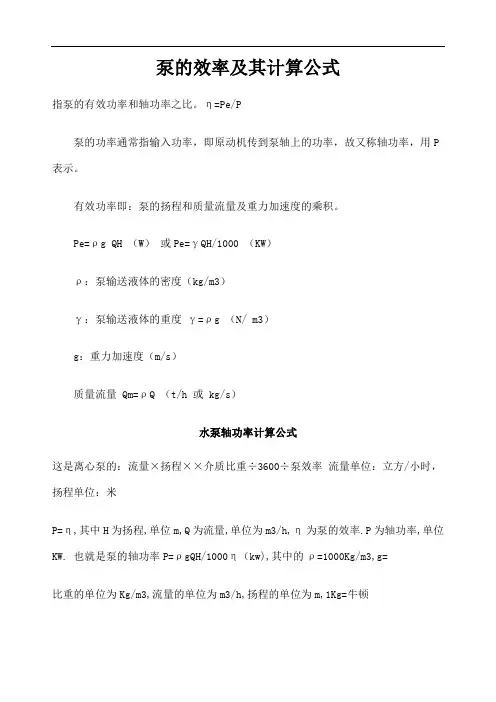

泵的效率及其计算公式

泵的效率及其计算公式 指泵的有效功率和轴功率之比。n二Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。 有效功率即：泵的扬程和质量流量及重力加速度的乘积。 Pe=p g QH (W 或Pe二丫QH/1000 (KW P :泵输送液体的密度(kg/m3) Y :泵输送液体的重度丫二p g (N/ m3) g：重力加速度(m/s) 质量流量Qm=p Q ( t/h 或kg/s ) 水泵轴功率计算公式 这是离心泵的：流量x扬程X9.81 x介质比重+3600+泵效率流量单位：立方/小时，扬程单位:米 P=2.73HQ/ n,其中H为扬程，单位m,Q为流量，单位为m3/h, n为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=p gQH/1000n (kw), 其中的 p =1000Kg/m3,g=9.8 比重的单位为Kg/m3, 流量的单位为m3/h, 扬程的单位为m,1Kg=9.8 牛顿则P=比重*流量*扬程*9.8牛顿/Kg =Kg/m3*m3/h*m*9.8 牛顿/Kg =9.8 牛顿*m/3600 秒

=牛顿*m/367 秒

= 瓦/367 上面推导是单位的由来,上式是水功率的计算, 轴功率再除以效率就得到了. 渣浆泵轴功率计算公式 流量Q M3/H 扬程H 米H2O 效率n % 渣浆密度A KG/M3 轴功率N KW N=H*Q*A*g/(n*3600) 电机功率还要考虑传动效率和安全系数。一般直联取 1 ，皮带取0.96 ，安全系数1.2 泵的效率及其计算公式 指泵的有效功率和轴功率之比。n二Pe/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P 表示。有效功率即：泵的扬程和质量流量及重力加速度的乘积。 Pe= p g QH (W) 或Pe= 丫QH/1000 (KW) p：泵输送液体的密度(kg/m3 ) Y：泵输送液体的重度丫二pg(N/m3) g ：重力加速度( m/s ) 质量流量Qm p= Q (t/h 或kg/s)

离心泵的选型

离心泵在味精生产中的应用 马雄斌 （广州奥桑味精食品有限公司，广州510280） 摘要：本文主要介绍了味精生产中常用泵在使用中应注意的问题，特别是离心泵的选用和安装使用应注意的问题。 关键词：谷氨酸溶液，泵使用的常见误区，离心泵的选用。 1.前言 在味精生产中，液体输送是最常见的工艺生产过程，所以各种化工用泵和食品卫生级泵广泛应用于味精生产中。我们公司味精年产能力为40000吨，所使用的各类泵就有近300台。 由于液体的性质不同，如粘度、腐蚀性、干物质含量、固体悬浮物含量等不尽相同，而且诸如温度、压力、流量等输送条件也有较大的差别，因此不同工艺条件液体中所使用的泵也不尽相同。 生产中最常用的泵是离心泵，占85%以上。其它还有齿轮泵、螺杆泵、隔膜泵、磁力泵等，其中离心泵最常用。由于液体性质的不同，有输送清水的铸铁离心泵，有输送热水的热水循环泵，有输送物料的不锈钢离心泵，有输送腐蚀性介质的衬塑离心泵，有输送硝酸的磁力泵，有输送消泡油和糖浆的齿轮泵，有输送含固体悬浮液的螺杆泵等等。 2.泵使用和选型中常出现的问题 在离心泵使用中常见的误区有： （1）关小进口阀门； （2）启动前泵内没有充满液体，泵内及吸入管路容易积存空气，造成泵体震动大； （3）启动时出口阀全开，易造成超电流烧电机。停泵后才关闭阀门，易造成管路内液体倒流，使叶轮反转而损坏。 （4）双端面机械密封忘记开密封水，容易损坏机械密封。 在选型时，机械密封的选用也是至关重要。在我们公司一期技改工程实施过程中，超滤谷氨酸液输送泵的机械密封选用的是国产机械密封，机械密封采用石墨环/不锈钢，由于出口压力较大为5Bar，而料液中含有小固体颗粒，机械密封不到一个月就损坏需更换，不但影响生产，而且维修费用也大幅增加。后来我们选用了美国Durro公司的不锈钢离心泵，机械密封选用碳化钨或碳化硅，使用情况良好，一般一年才需更换一次机械密封，确保了生产的正常运行。 在真空循环系统如蒸发器循环泵的机械密封选型中，应选用双端面机械密封，于保证密封的可靠性，防止气体串入泵内产生类似于气蚀现象的震动。 在谷氨酸尾液浓缩蒸发器运行中，曾出现一效循环泵震动大电机电流偏大，联轴器胶圈容易剪断现象。操作工曾用关小进口阀门来处理，但造成泵体震动大。我们分析原因后，最后确定如下解决方法： （1）泵进、出口加装防震橡胶膨胀节，进口阀门全开。 （2）泵出口加装阀门，调节阀门开度大小，确保电机电流不超过额定值。

离心泵主要参数

离心泵主要參數: 一、流量Q(m3/h或m3/s) 离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。 泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。 二、扬程H(m) 离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。 泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。 泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算 注意以下两点： (1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。 (2) 注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。 扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得 式中H为扬程，而升扬高度仅指Δz一项。 例2-1现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m /h时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。 解由式

查20℃， h =0.45m p =0.47Mpa=4.7*10 Pa p =-0.02Mpa=-2*10 Pa H=0.45+ =50.5m 三、效率 泵在输送液体过程中，轴功率大于排送到管道中的液体从叶轮处获得的功率，因为容积损失、水力损失物机械损失都要消耗掉一部分功率，而离心泵的效率即反映泵对外加能量的利用程度。 泵的效率值与泵的类型、大小、结构、制造精度和输送液体的性质有关。大型泵效率值高些，小型泵效率值低些。 四、轴功率N(W或kW) 泵的轴功率即泵轴所需功率，其值可依泵的有效功率Ne和效率η计算，即 (kW)

泵的选型原则、依据和具体操作方式

泵的选型原则、依据和具体操作方式 设计院在设计装置设备时，要确定泵的用途和性能并选择崩型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？ 一、了解泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： a、有计量要求时，选用计量泵 b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵） e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、知道泵选型的基本依据 泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 三、选泵的具体操作

离心泵基础知识

图 2-1 离心泵活页轮 2-2 离心泵 离心泵结构简单，操作容易，流量均匀，调节控制方便，且能适用于多种特 殊性质物料，因此离心泵是化工厂中最常用的液体输送机械。近年来，离心泵正 向着大型化、高转速的方向发展。 2.2.1 离心泵的主要部件和工作原理 一、离心泵的主要部件 1．叶轮 叶轮是离心泵的关键部件，它是由若干弯曲的叶片组成。叶轮的作用是将原 动机的机械能直接传给液体，提高液体的动能和静压能。 根据叶轮上叶片的几何形式，可将叶片分为后弯、径向和前弯叶片三种，由 于后弯叶片可获得较多的静压能，所以被广泛采用。 叶轮按其机械结构可分为闭式、半闭式和开式（即敞式）三种，如图2-1 所示。在叶片的两侧带有前后盖板的叶轮称为闭式叶轮（c 图）；在吸入口侧无 盖板的叶轮称为半闭式叶轮（b 图）；在叶片两侧无前后盖板，仅由叶片和轮毂 组成的叶轮称为开式叶轮（a 图）。由于闭式叶轮宜用于输送清洁的液体，泵的 效率较高，一般离心泵多采用闭式叶轮。 叶轮可按吸液方式不同，分为单吸式和双吸式两种。单吸式叶轮结构简单， 双吸式从叶轮两侧对称地吸入液体（见教材图2－3）。双吸式叶轮不仅具有较大

的吸液能力，而且可以基本上消除轴向推力。 2．泵壳 泵体的外壳多制成蜗壳形，它包围叶轮，在叶轮四周展开成一个截面积逐渐扩大的蜗壳形通道（见图2－2）。泵壳的作用有：①汇集液体，即从叶轮外周甩出的液体，再沿泵壳中通道流过，排出泵体；②转能装置，因壳内叶轮旋转方向与蜗壳流道逐渐扩大的方向一致，减少了流动能量损失，并且可以使部分动能转变为静压能。 若为了减小液体进入泵壳时的碰撞，则在叶轮与泵壳之间还可安装一个固定不动的导轮（见教材图2-4中3）。由于导轮上叶片间形成若干逐渐转向的流道，不仅可以使部分动能转变为静压能，而且还可以减小流动能量损失。 注意：离心泵结构上采用了具有后弯叶片的叶轮，蜗壳形的泵壳及导轮，均有利于动能转换为静压能及可以减少流动的能量损失。 3．轴封装置 离心泵工作时是泵轴旋转而泵壳不动，泵轴与泵壳之间的密封称为轴封。轴封的作用是防止高压液体从泵壳内沿间隙漏出，或外界空气漏入泵内。轴封装置保证离心泵正常、高效运转，常用的轴封装置有填料密封和机械密封两种。 二、离心泵的工作原理 装置简图如附图。 1．排液过程 离心泵一般由电动机驱动。它在启动前需先向泵壳内灌满被输送的液体（称为灌泵），启动后，泵轴带动叶轮及叶片间的液体高速旋转，在惯性离心力的作用下，液体从叶轮中心被抛向外周，提高了动能和静压能。进而泵壳后，由于流道逐渐扩大，液体的流速减小，使部分动能转换为静压能，最终以较高的压强从排出口进入排出管路。 2．吸液过程 当泵内液体从叶轮中心被抛向外周时，叶轮中心形成了低压区。由于贮槽液面上方的压强大于泵吸入口处的压强，在该压强差的作用下，液体便经吸入管路被连续地吸入泵内。 3．气缚现象 当启动离心泵时，若泵内未能灌满液体而存在大量气体，则由于空气的密度

离心泵选型建议

离心泵及选型过程介绍 一、离心泵的介绍： 离心泵是指靠叶轮旋转时产生的离心力来输送液体的泵。被输送液体和叶轮一同高速旋转，获得了足够的运动势能（扬程、压力），从而实现流通输送的目的。 按照不同区分方法，可将离心泵类型分为：单级泵、多级泵；低压泵、中压泵、高压泵；单侧进水式泵、双侧进水式泵；卧式泵、立式泵；蜗壳泵、导叶泵；自灌式离心泵、吸入式离心泵；磁力泵、屏蔽泵；油泵、水泵、凝结水泵、排灰泵、循环水泵等。 离心泵选型时，需明确我们需要的是哪一类型的泵。 从设备结构上区分，可将离心泵的基本构造分为：叶轮、泵体、泵轴、轴承、密封、电机、联轴器、基座以及附属的冷却、润滑、密封等装置。 在选型过程中，对每一部件机构、装置的要求也需具体化。 二、离心泵叶轮加工过程介绍 离心泵的性能参数（流量、扬程等）由叶轮的直径大小、过流部分的体积（叶轮的厚度）等决定。用户对流量、扬程的需求是随机的。叶轮一般由铸造加工而成，其过流部分的厚度一般只有几个常用规格，厂家通过切削叶轮的直径大小，来满足不同流量、扬程的需求。 三、离心泵性能曲线图 离心泵的主要性能参数：流量Q、扬程H、轴功率N和效率η。在一定转速下，离心泵的扬程H、轴功率N和效率η均随实际流量Q的大小而变化，泵的生产部门将表明Q-H、Q-N 及Q-η关系的曲线，标绘在一张图上，称为离心泵的特性曲线，是反映泵各性能参数之间的关系曲线。 离心泵的实际特性曲线需经过实际的工况（通过调节泵出口阀门，测试不同流量和压力、功率的对应关系）测试而成。选型前期可作为选型的参考，使用中也可以作为考核厂家产品性能是否稳定的一个依据。 各个厂家叶轮的铸造工艺不同，其流量、扬程和效率也不尽相同，各有特色。 由图可见，一般情况下当扬程升高时流量下降；可以根据扬程查到流量，也

GBT13007—91标准离心泵效率

GB/T 13007— 91 标准离心泵效率一般来说，离心泵的效率η与流量Q成开口向下的抛物线（形似抛物线）关系，也就是说，在一定的流量范围内，效率是随着流量的增大而增大的，当效率达到最高效率点，流量增加，效率随之而减小，所以离心泵铭牌上表明的参数就是最佳工况参数，也是效率最高点所对应的参数。 1、离心泵效率：主题内容与适用范围 2、离心泵效率：效率 3、离心泵效率：应用方法 4、离心泵效率：附加说明 1、主题内容与适用范围 本章节描述离心泵效率的主题内容与适用范围。 本标准规定了单级离心水泵、多级离心水栗、离心油泵和离心耐腐蚀泵的效率。本标准适用于： a.单级离心水泵流量Q>5m3/h， 比转速?=20?300 (或型式数iC=0. 103~1.55); b.多级离心水泵流量Q= 5?3 00〇m3/h， 比转速n s= 20?300 (或型式数A：= 0.103 ~ 1.55); c.离心油栗和离心耐腐蚀泵流量5?3 00〇m3/h， 比转速n s=20?300 (或型式数尺= 0.103?1.55)。 2、效率 本章节描述离心泵的效率。 2.1本标准规定的效率值是以常温（〇?40°C)清水为介质的数值。 2.2最高（或规定点）效率应按下列规定： a.单级单吸和单级双吸离心水泵流量为5?10 00〇m3/h时，不低于图1的曲线A或表1的A 栏的规定，流量大于l0000m3/h时，不低于90%; b.多级离心水泵不低于图2的曲线A或表2的A栏的规定； c.离心油栗和离心耐腐蚀泵不低于图3的曲线A或表3的A栏的规定。 2.3在允许的泵工作范围内最高效率点（或规定点）以外其他各点的效率应按下列规定： a.单级单吸和单级双吸离心水泵流量为5?10 〇〇〇m:Vh时，不低于图1的曲线B或表1的B栏的规定，流量大于10000m3/!!时，不低于80 %; b.多级离心水泵不低于图2的曲线B或表2的B栏的规定； c.离心油泵和离心耐腐蚀泵不低于图3的曲线B或表3的B栏的规定。 2.4比转速不在120~210 (或型式数不在0.621?1. 086 )范围内的效率值应按下列规定：

IR离心泵型号价格及说明

IR离心泵型号价格及说明 一、IS、IR型卧式单级单吸清水离心泵结构说明： 单级离心泵 IS、IR型卧式单级单吸清水离心泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。 二、IS、IR型卧式单级单吸清水离心泵装配与拆卸： 泵在装配前应首先检壹零件有无影响装配的缺陷，并擦洗干净，方可进行装配。 1、予先可将各处的连接螺栓，丝堵等分别拧紧在相应的零件上。 2、予先可将0形密封圈、纸垫、毛毡等分别放置在相应的零件上。 3、予先可将密封环和填料、填料环、填料压盖等依次装到泵盖内。 4、将滚动轴承装到轴上，然后装到悬架内，再合上压盖，压紧滚动轴承，并在轴上套上连接螺栓。 5、将轴套装在轴上，再将泵盖装在悬架上，然后再将叶轮、止动垫围.叶轮螺母等装上并拧紧。最后将上述组件装到泵体内，并拧紧泵体、泵盖上的连接螺栓。 在上述装配过程中，立式管道离心泵一些小件如平键、档油盘、档水?轴套内0形密封围等容易遣漏或装钳顺序，应特别注意。 泵拆卸顺序基本上可按装配顺序的反向进行。

安装 泵安装的好坏对泵的运行和寿命有重要影响，所以安装和校正必须仔细进行。泵的外形及安装尺寸。 1、安装和校正： 1) 清除底座上的油腻和污垢，把底座放在地基上。 2) 用水平仪检查底座的水平度，允许用楔铁找平。 3) 用水泥浇灌底座和地脚螺栓孔眼。 4) 水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。 5) 清理底座的支持平面，水泵脚及电机脚的平面，并把水录和电机安装到底座上去。 6) 联轴器之间应保持一定的间隙，检查水泵轴和电机轴中心线是否一致，可用薄垫片调整使其同心。

电机效率计算公式

有功功率又叫平均功率。交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，对电动机来说是指它的出力，以字母P表示，单位为千瓦（kW）。 无功功率：在具有电感（或电容）的电路里，电感（或电容）在半周期的时间里把电源的能量变成磁场（或电场）的能量贮存起来，在另外半周期的时间里又把贮存的磁场（或电场）能量送还给电源。它们只是与电源进行能量交换，并没有真正消耗能量。我们把与电源交换能量的振幅值叫做无功功率，以字母Q表示，单位干乏（kvar）。 视在功率：在具有电阻和电抗的电路内，电压与电流的乘积叫视在功率，以字母S或符号 Ps表示，单位为千伏安（kVA）。 泵效率=流量*扬程（102*3.6）/轴功率 流量单位：M3/H 扬程单位：M 电机效率=轴功率/视在功率 视在功率包含有功功率与无功功率 视在功率=实际电压*实际电流*功率因数*根号3（根号3=1.732） 功率因数=额定功率/额定电流*额定电压*根号3 电机效率一般是估算：20KW-60KW 电机效率为 1/1.15=0.87 60KW以上电机效率为 0.9左右 由此可算出轴功率 水泵效率=水功率/轴功率 水泵效率=（实际流量*实际扬程*9.81*介质比重/3600）/轴功率 功率因数是有功功率和视在功率的比值，即cosΦ=P/S 水泵轴功率计算公式2009-12-07 10:13:58| 分类：污水处理|字号订阅 1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/Η, 其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8 比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿则P=比重*流量*扬程*9.8牛顿/KG =KG/M3*M3/H*M*9.8牛顿/KG =9.8牛顿*M/3600秒=牛顿*M/367秒=瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以

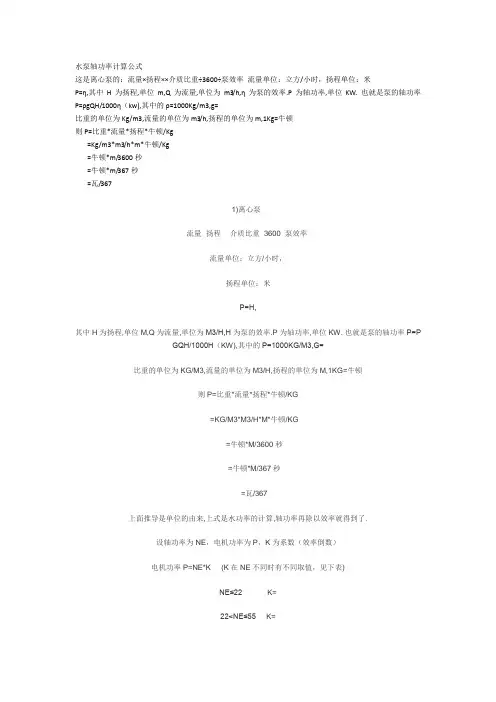

离心泵轴功率计算公式

中文词条名：水泵轴功率计算公式 英文词条名： 1)离心泵 流量×扬程×9.81×介质比重÷3600÷泵效率 流量单位：立方/小时， 扬程单位：米 P=2.73HQ/Η, 其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ΡGQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8 比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/KG =KG/M3*M3/H*M*9.8牛顿/KG =9.8牛顿*M/3600秒 =牛顿*M/367秒 =瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了. 设轴功率为NE，电机功率为P，K为系数（效率倒数） 电机功率P=NE*K (K在NE不同时有不同取值，见下表) NE≤22 K=1.25 22

流量Q M3/H 扬程H 米H2O 效率N % 渣浆密度A KG/M3 轴功率N KW N=H*Q*A*G/(N*3600) 电机功率还要考虑传动效率和安全系数。一般直联取1，皮带取0.96，安全系数1.2 (3)泵的效率及其计算公式 指泵的有效功率和轴功率之比。Η=PE/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。有效功率即：泵的扬程和质量流量及重力加速度的乘积。 PE=ΡG QH (W) 或PE=ΓQH/1000（KW） Ρ：泵输送液体的密度（KG/M3） Γ：泵输送液体的重度Γ=ΡG（N/ M3） G：重力加速度（M/S） 质量流量QM=ΡQ (T/H 或 KG/S) (4)水泵的效率介绍 什么叫泵的效率？公式如何？ 答：指泵的有效功率和轴功率之比。Η=PE/P 泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。有效功率即：泵的扬程和质量流量及重力加速度的乘积。 PE=ΡG QH W 或PE=ΓQH/1000（KW）

实用离心泵功率计算

o如何计算离心泵轴功率及电机功率 o发布时间：2012/4/28 浏览次数：8853次 o工程设计人员，在确定离心泵流量扬程之后，需要确定水泵的另外一个重要参数：水泵电机功率。很多时候只要按照样本，根据流量，扬程参数就可以确定水泵的电机型号及电机功率. 我们可以根据能量守恒原理，推导出水泵电机的技术公式。 水泵做的有效功W=Mgh（把一定重量的介质送到一定的高度h，h即为扬程） ——M为水的质量m=ρV（ρ是介质的密度，V介质的体积） V=Qt（Q表示水泵的流量，t表示水泵工作时间） 所以水泵做的有效功W=ρQtgH 水泵的有效功率P=W/t=ρQgH 水泵的轴功率（实际输出功率）为P1=ρQgH/η ——η表示水泵的效率 实际电机功率P2=γP1 ——γ表示电机的安全余量（γ的取值范围1.1—1.3，一般选1.2） 如果我们打的介质就是水那么电机功率计算公式为P2=(1.2QgH)/(3600*η） 其中流量Q的单位是：m3/h 扬程H的单位是：m 需要注意的是：根据公式计算出来的P2，不一定正好是电机功率，如33.56kw，那我们选电机就选37kw，如果是30.56kw，那我们就选30kw的电机。 通过以上我们公式推导我们可以知道以下几个情况 1，不论什么厂家，在流量，扬程确定的情况下，实际有效功都是固定的 2，水泵耗电多少不看水泵电机功率，要看水泵的轴功率。同样是配30kw的电机，一家的轴功率是20.56kw，一家是25.18kw，明显是20.56kw要节能。而轴功率的大小关键是水泵的效率。 如何查离心泵的效率？ 扬子江泵业离心泵的样本上都会有性能曲线，按照流量扬程在性能曲线图上找到对应的工作点，再看这个

离心泵型号大全一览表

离心泵型号一、各类离心泵型号概述 离心泵型号种类繁多根据各个工况要求可以分为很多类型的离心泵产品，最常用的离心泵产品属于清水离心泵系列，清水离心泵可以分为单级离心泵和多级离心泵两种离心泵型号，按照结构上区分可分为立式离心泵和卧式离心泵两类，该两款离心泵型号产品主要用于生活供水、工业用水只要是类似与清水的液体都可以输送。单级离心泵主要特点流量由小到大范围比较广泛，多级离心泵特点是扬程较高填补了单级离心泵扬程满足不了使用工况的要求。 输送的液体如果有腐蚀性例如碱性液体各类离心泵型号就得采用不锈钢离心泵系列，如果输送的液体是属于酸性介质得选用产品。 输送的液体里面含有颗粒杂质就的选用排污泵类产品，各种排污泵严格意义上来讲其实也是属于离心泵类产品，因为只要是采用叶轮来把液体送出的泵都是属于离心泵类产品。 二、下面为大家分享最常用几种离心泵型号大全供查阅： 1.ISG立式单级离心泵型号、ISW卧式单级离心泵型号大全 型号流量 扬 程 m 效 率 % 转速 r/min 电 机 功 率 kw 汽 蚀 余 量 m 重 量 kg m3/h l/s ISG15-8026 290017

8 734 34 ISG20-11016 15 25 34 35 290025 ISG20-16033 32 30 19 25 23 290029 ISG25-11016 15 34 42 41 290026 ISG25-12520 1828 36 35 290028 ISG25-125A 17 16 35 35 35 290027

ISG25-16033 32 30 24 32 33 290039 ISG25-160A 29 28 26 31 31 31 290034 ISG32-100I 48 54 53 290032 ISG32-12522 20 18 40 44 42 290028 ISG32-125A 16 43 43 43 290028 ISG32-160 33 32 34 40 290028

离心泵性能

实验五 离心泵性能的测定 一．实验目的 1. 熟悉离心泵的构造和操作。 2. 测定离心泵在一定转速下的特性曲线。 二．基本原理 离心泵的主要性能参数有流量Q 、压头H 、效率η和轴功率Na ，通过实验测出在一定的转速下H-Q 、Na-Q 及η-Q 之间的关系，并以曲线表示，该曲线称为离心泵的特性曲线。特性曲线是确定泵的适宜操作条件和选用离心泵的重要依据。 1. 流量Q 的测定 在一定转速下，用出口阀调节离心泵的流量Q ，用涡轮流量计计量离心 泵的流量Q （m 3 /h ） 2. 压头H 的测定 离心泵的压头是指泵对单位重量的流体所提供的有效能量，其单位为m 。 在进口真空表和出口压力表两测压点截面间列机械能衡算式得 g u u h g P g P H 22 1 22 12-++-=ρρ（m 液柱） (1) 式中：1P ——泵进口处真空表读数（负值）, Pa ； 2P ——泵出口处压力表读数, Pa ； h ——压力表和真空表两测压截面间的垂直距离, m ； 1u ——吸入管内水的流速, m/s ； 2u ——压出管内水的流速, m/s ； g ——重力加速度, m/s 2 。 3. 轴功率Na 的测定 离心泵的轴功率是泵轴所需的功率，也就是电动机传给泵轴的功率。 在本实验中不直接测量轴功率，而是用三相功率表测量电机的输入功率，再由下式求得轴功率 传电ηη??=N N a (2) 式中： N ——电动机的输入功率, kW 电η——电动机的效率，由电机样本查得 传η——传动效率，联轴节联接 传η=1 4. 离心泵的效率η 泵的效率为有效功率与轴功率之比a e N N =η (3) 式中：e N ——泵的有效功率, kW ； a N ——轴功率, kW 。 e N ——用kW 来计量，则：

如何计算离心泵扬程

扬程是汲水设备进水口与出水口之间的垂直高度，汲水设备的铭牌上都标有扬程值。如何计算，离心泵品牌网是这样介绍的，下面我们就参下面的数据。 head ,H为单位质量液体流经泵后获得的有效能量。是离心泵的重要工作能参数，又称压头。可表示为流体的压力能头、动能头和位能头的增加，即： H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1 式中: H——扬程，m； p1，p2——泵进出口处液体的压力，Pa； c1，c2——流体在泵进出口处的流速，m／s； z1，z2——进出口高度，m； P——液体密度，kg／m3； g——重力加速度，约 9.81 m／s2。 例；某离心泵从样本上查得允许吸上真空高度Hs=5.7m。已知吸入管路的全部阻力为1.5mH2O，当地大气压为9.81×104Pa，液体在吸入管路中的动压头可忽略。试计算： (1) 输送20℃清水时泵的安装； (2) 改为输送80℃水时泵的安装高度。 解：(1) 输送20℃清水时泵的安装高度 已知：Hs=5.7m Hf0-1=1.5m u12/2g≈0 当地大气压为9.81×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=5.7-0-1.5=4.2 m。 (2) 输送80℃水时泵的安装高度 输送80℃水时，不能直接采用泵样本中的Hs值计算安装高度，需按下式对Hs时行换算，即 Hs1＝Hs＋(Ha－10.33) － (Hυ－0.24) 已知Ha=9.81×104Pa≈10mH2O，由附录查得80℃水的饱和蒸汽压为47.4kPa。

Hv=47.4×103 Pa＝4.83 mH2O Hs1＝5.7+10－10.33－4.83+0.24=0.78m 将Hs1值代入式中求得安装高度 Hg=Hs1－Hf0-1=0.78－1.5=－0.72m Hg为负值，表示泵应安装在水池液面以下，至少比液面低0.72m。
