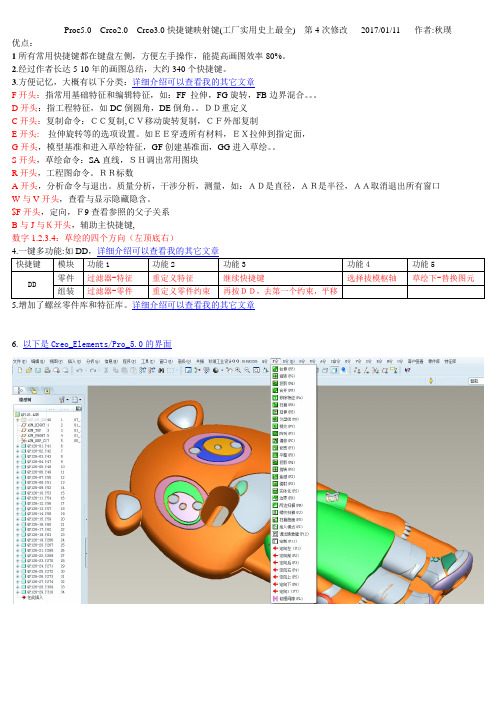

CREO工程软件快捷键设置

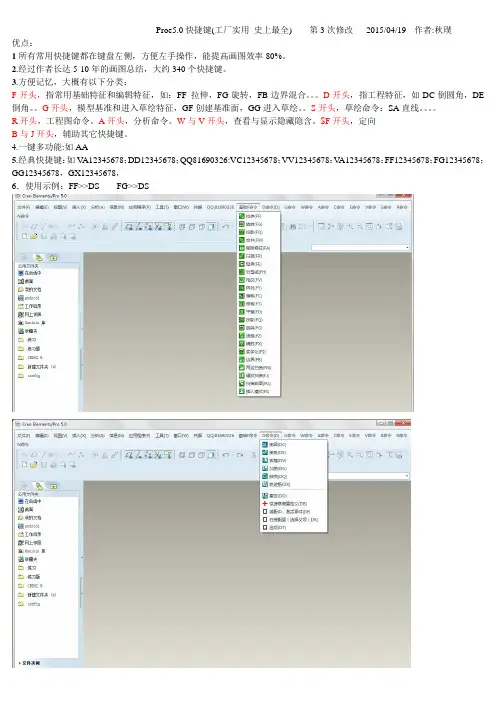

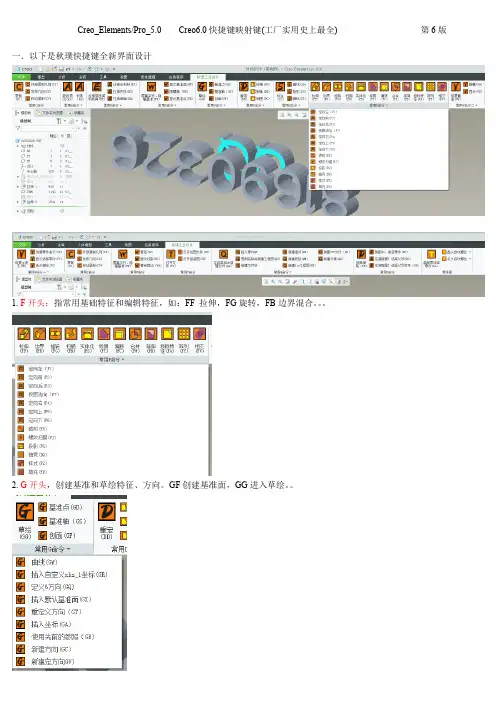

CREO工程软件快捷键设置

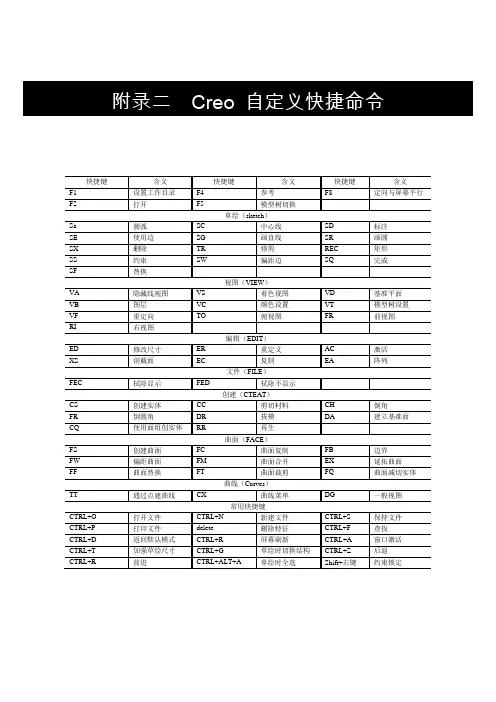

CREO工程软件快捷键设置

CAD快捷键命令

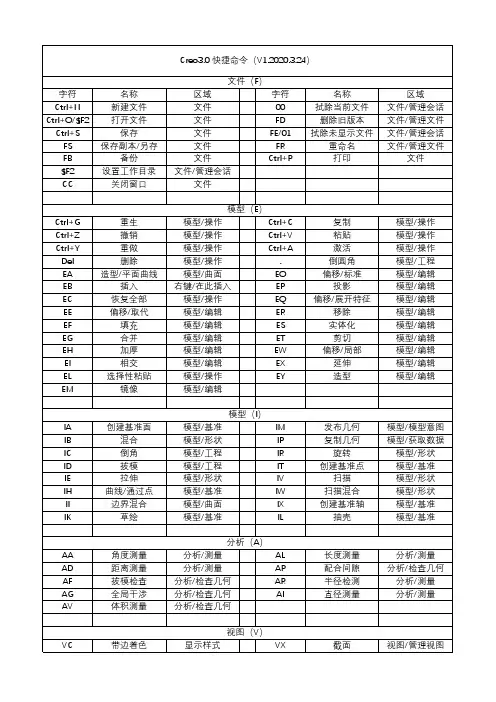

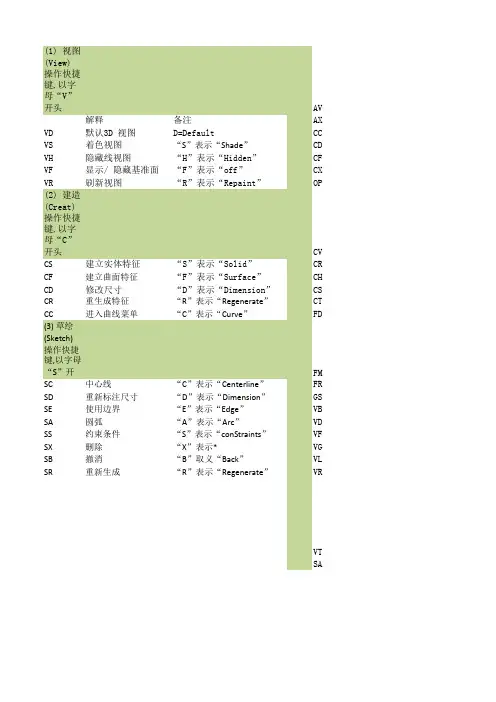

CREO3.0设置快捷键:

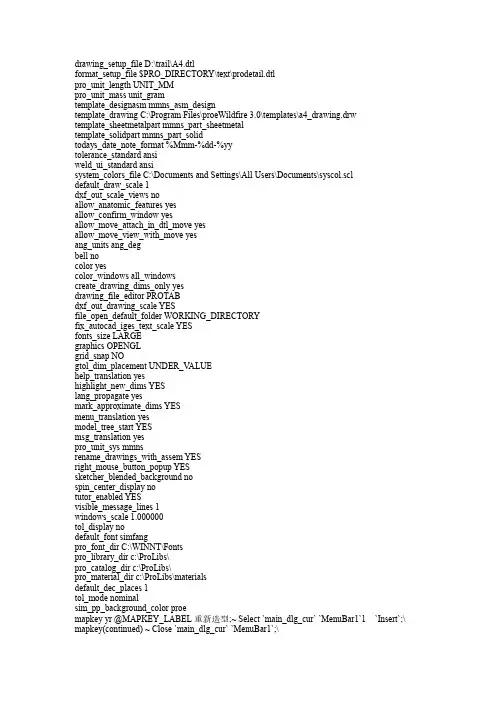

CREO3.0系统设置

Keyshot快捷键命令

K时实显示控制 shift + P 显示头信息H满屏模式F环境贴图旋转CTRL + 鼠标左键环境贴图重置CTRL + R显示所有模型CTRL + U视角伸缩&nb

---------------------------------------------------------- shift+alt+中键模型水平旋转

shift+alt+ctrl+中键模型自由式旋转

shift+alt+右键模型比例缩放

shift+alt+左键模型水平移动

shift+alt+ctrl+左键模型垂直移动

如有不满意可以右键move object 菜单里Reset的恢复

Creo教程_界面增强_配置 Creo 选项

过程: 配置Creo 选项 过程设置: 为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。 单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric1\Enhancements\Creo-Options文件夹并单击“确定”(OK) 单击“文件”(File) > “打开”(Open)然后双击新建。 任务 1. 调查模型属性。 单击“新建”(New) ,并在“新建”(New) 对话框中选择“确定”(OK)。 仅启用下列“基准显示”类型:。 单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties)。 在“模型属性”中,查看每个类别中的选项。 图1 在“详细信息选项”(Detail Options) 部分中,单击“更改”(change)。

请注意3D 模型的选项。 单击“关闭”(Close) > “关闭”(Close)。 任务 2. 调查Creo 选项。 单击“文件”(File)> “选项”(Options)。 在“Creo Parametric 选项” (Creo Parametric Options) 对话框中,选择左侧的每个类别,并大概浏览一下可用选项。 单击“取消”(Cancel)。 过程就此结束。

CAD快捷键命令操作大全

CAD快捷键/命令操作大全 CAD快捷键/命令操作大全 系统快捷键 CTRL+A:选择图形中的对象 CTRL+B F9:切换捕捉 CTRL+C:将对象复制到剪贴板 CTRL+F F3:切换执行对象捕捉 CTRL+G F7:切换栅格 CTRL+J <回车>:执行上一个命令 CTRL+L F8:切换正交模式 CTRL+N:创建新图形 CTRL+O:打开现有图形 CTRL+P:打印当前图形 CTRL+R:在布局视口之间循环 CTRL+S:保存当前图形 CTRL+V:粘贴剪贴板中的数据 CTRL+X:将对象剪切到剪贴板 CTRL+Y:重复上一个操作 CTRL+Z:撤消上一个操作 CTRL+[:取消当前命令 CTRL+\:取消当前命令 F1:显示帮助 F2:打开/关闭文本窗口 注意:在使用以下的快捷键或命令时,确定命令执行,可以用“空格键”或“回车键”。(一般而言,“空格键”比较快) 绘图命令 L:LINE 直线 XL:构造线 A:ARC 圆弧 C:CIRCLE 圆 SPL:SPLINE 样条曲线 I:INSERT 插入块 B:BLOCK 定义块/生成块 PO:POINT 点 BH:BHATCH 边界填充/剖面线 T:MT 多行文字 DT:TEXT 单行文字 编辑命令 E:ERASE 删除 CO:COPY 复制 MI:MIRROR 镜像 O:OFFSET 偏移 AR:ARRAY 阵列/矩阵 M:MOVE 移动

RO:ROTATE 旋转 SC:SCALE 缩放 TR:TRIM 切断 EX:EXTEND 延伸 F:FILLET 倒圆角 DR:DRAWORDER 改变显示顺序(上/下)视图命令 Z:ZOOM 视图缩放 Z + A:全屏显示 Z + P:上一次视图 P:PAN 平移视图 F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9) dra:半径标注 ddi:直径标注 dal:对齐标注 dan:角度标注 Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 A V: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例(scale)

史上最全ProE二次开发测试及环境配置方法

32位系统preo5.0二次开发测试及环境配置 首先,proe5.0是配合VC++2008来进行二次开发的,因此首先得安装VS2008,其次,要确保proe5.0中已经安装了protoolkit,安装方法略。 如何测试Pro/Toolkit安装成功 第一步,找到proe安装目录下的protooltik文件夹,并找到..\protoolkit\i486_nt\obj这个路径下的一个叫做make_install的文件,用写字板打开,找到如下 # Pro/Toolkit Source & Machine Loadpoint (EXTERNAL USE - DEFAULT) 这么一行字,然后把它下面的PROTOOL_SRC=../..改成PROTOOL_SRC = ...\PTC\protoolkit,保存下关闭就好了。 第二步,在“开始”中找到Microsoft Visuall Studio Tools→Visual Studio Tools→Visual Studio Tools2008命令提示符,打开。 第三步,在打开的这个界面里面敲下如下字符cd ...\PTC\protoolkit\i486_nt\obj,然后回车,再敲上如下字符:nmake /f make_install dll,然后再回车,等其运行完毕,关掉命令提示符,然后再回到...\PTC\protoolkit\i486_nt\obj文件夹中,会发现多了一个pt_inst_test.dll文件,证明前面的工作全是成功的。 第四步,回到...\PTC\protoolkit文件夹,找到protk.dat文件,用写字板打开,将第二行和第三行前面的“.”改成路径...\PTC\protoolkit,将第五行后面的“18”改成“wildfire5.0”,其他保持不变,保存,关闭。 第五步,启动proe5.0,找到工具→辅助应用程序,打开,点“注册”,找到...\PTC\protoolkit,里的protk.dat,打开,选中,点“启动”,发现左上角出现“’pt_inst_test.dll’启动成功”。关闭“辅助应用程序”。 第六步,打开“文件”菜单栏,会有一个“安装检测”,点击后,会出现“PRO/PROTOOLKIT 安装检测成功”。至此,PRO/PROTOOLKIT安装检测全部完成。 配置VC++2008 Debug模式配置 第一步,加上PRO/TOOLKIT的包含文件和库文件,打开工具→选项→项目与解决方案→VC++目录显示以下内容的目录→包含文件,添加如下文件: ...\PTC\protoolkit\includes ...\PTC\protoolkit\protk_appls\includes ...\PTC\prodevelop\includes ...\PTC\prodevelop\prodev_appls\includes 将包含文件换为库文件,添加如下文件: ...\PTC\protoolkit\i486_nt\obj ...\PTC\prodevelop\i486_nt\obj

CAD快捷键-CAD常用快捷键命令大全

Zbbz:坐标标注

CAD常用快捷键命令1、绘图命令: PO, *POINT(点) L, *LINE(直线) XL, *XLINE(射线) PL, *PLINE(多段线) ML, *MLINE(多线) SPL, *SPLINE(样条曲线) POL, *POL YGON(正多边形) REC, *RECTANGLE(矩形) C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT(圆环) EL, *ELLIPSE(椭圆) REG, *REGION(面域) MT, *MTEXT(多行文本) T, *MTEXT(多行文本) B, *BLOCK(块定义) I, *INSERT(插入块) W, *WBLOCK(定义块文件) DIV, *DIVIDE(等分)

ME,*MEASURE(定距等分) H, *BHATCH(填充) 2、修改命令: CO, *COPY(复制) MI, *MIRROR(镜像) AR, *ARRAY(阵列) O, *OFFSET(偏移) RO, *ROTATE(旋转) M, *MOVE(移动) E, DEL键*ERASE(删除)X, *EXPLODE(分解) TR, *TRIM(修剪) EX, *EXTEND(延伸) S, *STRETCH(拉伸) LEN, *LENGTHEN(直线拉长)SC, *SCALE(比例缩放) BR, *BREAK(打断) CHA, *CHAMFER(倒角) F, *FILLET(倒圆角) PE, *PEDIT(多段线编辑)ED, *DDEDIT(修改文本) 3、视窗缩放:

P, *PAN(平移) Z+空格+空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z+E, 显示全图 Z+W,显示窗选部分 4、尺寸标注: DLI, *DIMLINEAR(直线标注) DAL, *DIMALIGNED(对齐标注)DRA, *DIMRADIUS(半径标注) DDI, *DIMDIAMETER(直径标注)DAN, *DIMANGULAR(角度标注)DCE, *DIMCENTER(中心标注) DOR, *DIMORDINATE(点标注) LE, *QLEADER(快速引出标注) DBA, *DIMBASELINE(基线标注)DCO, *DIMCONTINUE(连续标注) D, *DIMSTYLE(标注样式) DED, *DIMEDIT(编辑标注) DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注,CAD2006) DJO,(折弯标注,CAD2006)

CREO绘图界面基础设置方法

在中国绘图中,大部分使用的是第一视图,使用第三视图比较少,但3D软件默认视角有时第一,有时第三,因此视角不同造成困扰。在CREO 3.0 中如何将第三视图修改成第一视图,步骤分为四步即可。顺便将绘图界面大家容易碰到的问题讲了讲 第一步,打个CREO 3.0新建绘图,界面如下 第二步:点击(文件)下拉菜单……>将鼠标停留在(准备)菜单上……>将鼠标移至右边菜单中的(绘图属性)点击确定。

1):单击 3):移动后单击 2):移动 第三步:点击(绘图属性)后进入下面界面……>在(详细信息选项)同行中,点击(更改) 单击(更改)

第四步:点击(更改)后进入下面界面……>找到(这些选项控制视图和他们的注释)下面的(projection_type )……>单 击值下方的字母切换,(first_angle )表示第一视角,(third_angle *)表示第三视角,选好点击添加……>应用……>保存 说明:以上保存后,有可能重新启动后又变成 原来设置,如果是这样的话,建议启用下列流程进行设置。 保存路径需与CREO 绘图软件(属性)中一致,这个属性在什么位置,就是点击你安装完成后的桌面图标右键,我是另外新建了文件夹,如果没有新建的注意保存路径,不然设置了和没有设置一样。 2)找到并点击 1)找到 3)找到 4)修改,此处以 上是第三视角 5)修改,此处以上是第一视角 6)点击 7)点击 8)保存到启动项中

对于很多习惯用CAD 出零件图,3D 软件外形图的人群,往往在CREO 绘图文档中,只需要第一(三) 视角,单位为毫米(MM ),转出去在CAD 中是1:1。在安装CREO 时最好建立2个文件夹,好将CREO 文件集中。 如下图 配置文件 破解文件软件文件 注意地方

Creo_3.0_配置文件使用说明要点

Creo_3.0_配置文件使用说明.txt 一、Creo配置文件使用说明 ①Config.pro设置项放置路径:C:\Program Files\PTC\Creo 3.0\F000\Common Files\text,Default config.pro即初始的Config.pro设置文件 ②Creo_parametric_customization.ui导入软件定制界面设置文件,操作方法:文件-选项-窗口设置-导入窗口设置。加载到缓存文件路径C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings ③A4_drawing.drw.1工程图模板放置路径:C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestemplates ④Iso.dtl绘图属性配置文件,放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext,Default iso.dtl即初始的绘图属性配置文件 ⑤Tree.cfg模型树配置文件,放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatestext ⑥Appearance.dmt颜色配置文件,放置路径C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatesgraphic-library\appearances Creo 2.0颜色文件路径在C:\Program Files\PTC\Creo 3.0\F000\Common Files\templatescreo_standards\config_files,其中Appearance_edu.dmt等同于Appearance.dmt 文件,Appearance_orig.dmt即初始颜色等同于Default Appearance.dmt ⑦Current_session.pro即Config.pro设置项去除中文说明文件,创建此文件步骤:新建绘图-文件-另存为DWG/DXF-导出环境勾选打开日志窗口-确定,在导出文件目录下生成Current_session.pro ⑧Syscol.scl系统颜色配置文件,在Config.pro中添加设置项system_colors_file并指定完全路径 ⑨Protk.dat指定Pro/TOOLKIT注册表文件。如安装了EMX、PDX等,该文件放置于Creo Parametric 启动目录下。说明:如启动目录下放置该文件,新建零件、组件会出现提示:dbg_err_crash() -- continuing from serious error (ORDER_DEBUG). ⑩Table.pnt指定默认的笔映射表,该表代替其他的笔映射信息。在Config.pro中添加设置项pen_table_file table.pnt,或者把Table.pnt放置在XX\MXXX\text目录下 ? ? ? ? ?

CAD快捷键-CAD常用快捷键命令大全

CAD常用快捷键命令

1、绘图命令: PO, *POINT(点) L, *LINE(直线) XL, *XLINE(射线) PL, *PLINE(多段线)ML, *MLINE(多线) SPL, *SPLINE(样条曲线)POL, *POLYGON(正多边形)REC, *RECTANGLE(矩形)C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT(圆环) EL, *ELLIPSE(椭圆)REG, *REGION(面域)MT, *MTEXT(多行文本)T, *MTEXT(多行文本) B, *BLOCK(块定义) I, *INSERT(插入块) W, *WBLOCK(定义块文件)DIV, *DIVIDE(等分)ME,*MEASURE(定距等分) H, *BHATCH(填充)2、修改命令: CO, *COPY(复制) MI, *MIRROR(镜像) AR, *ARRAY(阵列) O, *OFFSET(偏移) RO, *ROTATE(旋转) M, *MOVE(移动) E, DEL键 *ERASE(删除)X, *EXPLODE(分解) TR, *TRIM(修剪) EX, *EXTEND(延伸) S, *STRETCH(拉伸) LEN, *LENGTHEN(直线拉长) SC, *SCALE(比例缩放)BR, *BREAK(打断) CHA, *CHAMFER(倒角) F, *FILLET(倒圆角) PE, *PEDIT(多段线编辑)ED, *DDEDIT(修改文本)3、视窗缩放: P, *PAN(平移)

Z+空格+空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z+E, 显示全图 Z+W,显示窗选部分 4、尺寸标注: DLI, *DIMLINEAR(直线标注) DAL, *DIMALIGNED(对齐标注) DRA, *DIMRADIUS(半径标注) DDI, *DIMDIAMETER(直径标注) DAN, *DIMANGULAR(角度标注) DCE, *DIMCENTER(中心标注) DOR, *DIMORDINATE(点标注) LE, *QLEADER(快速引出标注) DBA, *DIMBASELINE(基线标注) DCO, *DIMCONTINUE(连续标注) D, *DIMSTYLE(标注样式)DED, *DIMEDIT(编辑标注) DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注,CAD2006) DJO,(折弯标注,CAD2006)5、对象特性 ADC, *ADCENTER(设计中心“Ctrl+2”) CH, MO *PROPERTIES(修改特性“Ctrl+1”) MA, *MATCHPROP(属性匹配)ST, *STYLE(文字样式)COL, *COLOR(设置颜色)LA, *LAYER(图层操作)LT, *LINETYPE(线形)

CAD2007快捷键大全

CAD常用快捷命令: L————直线 C————圆 REC————矩形 O————便移 M————移动 CO ————复制 RO————旋转 T————文字 TR ————减切 PL————多段线 E————删除 MA ————匹配 U————返回 P————图纸移动 Z ————缩放 MO————属性 LI————面积统计 S————拉升 SC————比例缩放 X ————扎开 CAD常用快捷键 AIT+O+C--颜色(以下省AIT+O) +N--线型 +L--图层 +W--线宽 +S--文字样式 +D--表注样式 +Y--打印样式 +P--点样式 +M--多线样式 +V--单位样式 +T--厚度 +A--圆形界线 +R--重命名 绘图用(直接命令): OT--单行文字 T --多行文字 B --创建块(重) I --插入块(重) A --弧线 MI--镜像 M --移动(关于这个命令还是试试吧)SC--比例 LEN--拉伸(重) F1~F11的作用:

F1---帮助 F2---文本窗口 F3---对象捕捉 F4---(忘了) F5---等轴测平面 F6---坐标 F7---栅格 F8---正交 F9---捕捉 F10--极轴追踪= F11--对象追踪 顺便加个金属材质的调节数据吧,我用觉得这个效果好些,也许用的到: 金属:100/20/50,反光100 CAD常用快捷键 AutoCAD2002快捷键 3A---使用物成3D阵列 3DO---旋转空间视角 3F---创建3F面 3P---指定多线段的起点 A---圆弧 AA---计算机面积和周长 AL---对齐 AR---阵列 ATT---属性定义 ATE---块属性 B---定义块 BH---定义图案填充 BO---创建边界 BR---打断 C---圆 CH---修改物体特性 CHA---倒直角 COL---颜色 CO---复制 D---标注设置 DAL---标注 DAN---角度标注 DBA---圆弧标注 DCE---圆心标记 DCO---连续标注 DDI---测量圆和圆弧直径 DO---同心圆环 DOV---修改标注变量 DRA---标注半径 DIV---等分 DI---测量DT---输入文本 DV---相机调整 E---删除ED---修改文本 EL---椭圆 EX---延

CAD快捷键命令常用大全(word版)

CAD快捷键命令常用大全一级快捷键 FIND :查找、替换 A: 绘圆弧 B: 定义块 C: 画圆 E: 删除 F: 倒圆角 G: 对相组合 H: 填充 I: 插入 S: 拉伸 T: 文本输入 M: 移动 X: 炸开 V: 设置当前坐标 U: 恢复上一次操做 O: 偏移 P: 移动 Z: 缩放 二级快捷键: AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框 SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框 SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例(scale) SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI :插入外部对相 3A : 三维阵列 3F : 画石头线 3P : 整体线段 AA : 面积 AL : 对齐

AR : 阵列 BH : 边界填充 BO : 创建边界 BR : 打断 CH : 特性面板 CO : 复制(同图可带基点),不同图则须选择“带基点复制”命令DC : 设计中心 DI : 量距离 DO : 实圆环 DR : 显示顺序 DS : 草图设计 DT : 文字输入器 DV : 相机 DLI:DIMLINEAR(直线标注) DAL:DIMALIGNED(对齐标注) DRA:DIMRADIUS(半径标注) DDI:DIMDIAMETER(直径标注) DAN:DIMANGULAR(角度标注) DCE:DIMCENTER(中心标注) DOR:DIMORDINATE(点标注) ED : 文字修改 DL : 椭圆 EX : 延伸 TR : 剪切 HE : 填充修改 HI(Ctrl+Z): 重新生成 ME : 定距等分 MA : 属性匹配/格式刷 MI : 镜像 ML : 双线 CH、MO(Ctrl+1): 修改特性 MT : 文字格式 PL : 多段线 RE : 重新生成 RO : 旋转 RR : 渲染 SC : 比例缩放 ST : 文字样式 TB : 插入表格 XL : 构造线 三级快捷键:

CAD常用快捷命令大全.

CAD 常用命令一、绘图工具栏中的绘图命令(英文名及命令快捷键 1、直线(li ne L 2、参照线又叫结构线(xlineXL: 3、多线(mlineML: 4、多段线(plinePL: 5、多边形(polygonPOL:(有3到1024条等长边的封闭多线段 6、矩形(rectangREC: 7、圆弧(arcA:默认下有三种画法(共11种画法圆(circleC:默认下有三种画法。 8、样条曲线(splineSPL 9、椭圆(ellipseEL: 10、插入块(insertI: 11 、创建块(blockB: 12、点(pointPO: 13、图案填充(bhatchH

15、A—多行文字(mtextMT'DT: “文字样式”的命令:style 16、射线RAY

17、圆环DO 二、修改工具栏中的修改命令(英文名及命令快捷键 1、删除(eraseE: 2、复制(copyCO: 3、镜像(mirrorMI: 4、偏移(offsetO: 5、阵列(arrayAR: 6、移动(moveM: 7、旋转(rotateRO: 8、修剪(trimTR: 9、距离(distDI: 10、缩放(scaleSC: 11、拉伸(stretchS: 11、拉长(lengthenLEN: 12、延伸(延长(extendEX: 13、打断(breakBR: 14、倒角(chamferCHA: 15、圆角(filletF: 16、炸开(分解(explodeX:

、修改工具栏(2 1、编辑图案填充(打开‘边界图案填充对话框 '(bhatchBH: 四、缩放工具栏: 1、窗口缩放:输入命令Z。 五、对象捕捉工具栏:此项可略过。要状态提示栏中的‘对象捕捉 '上点击右键, 选择‘设置'可打开‘草图设置对话框 '点击‘对象捕捉 '即可设置。 六、标注工具栏中的修改命令(英文名及命令快捷键: 1、启用标注方式(标注样式(dimstyleD. 1快捷键:D; 2、直线标注:(dimlinearDLI 3、斜线标注(对齐线性标注:(dimalignedDAL 4、基线点(坐标点标柱:(dimordinateDOR 5、半径标注(圆和圆弧半径标注:(dimradiusDRA 6、直径标注:(圆和圆弧直径标注(dimdiameterDDI 7、角度标注:(dimangularDAN 8、快速标注:(qdim 为几何图形标注 9、基线标注:(dimbaselineDBA 以同一基线进行测量的多个标注方式。也称为平行标注。在设计标注时,可能需要创建一系列标注,这些标注都从同一个基准面或基准引出。或者,将几个标注相加得出总测量值。基线和连续标注可以完成这些任务。基线标注创建一系列由相同的标注原点测量出来的标注。 10、连续标注:(dimcontinueDCO 连续标注创建一系列端对端放置的标注,每个

CAD2007快捷键命令大全

CAD2007快捷键命令大全.txt让人想念而死,是谋杀的至高境界,就连法医也鉴定不出死因。。。。。。F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9) dra:半径标注 ddi:直径标注 dal:对齐标注 dan:角度标注 Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) S 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale) SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI:插入外部对相 Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6: 打开图象数据原子 Ctrl+ 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件

Creo教程_界面增强_图形功能增强

过程: Creo 图形功能增强 过程设置: 为避免命名冲突,建议您先保存您的工作,然后单击“文件”(File)> “关闭”(Close)直到不显示任何模型,再单击“文件”(File) > “管理会话”(Manage Session) > “拭除未显示的”(Erase Not Displayed)。 单击“文件”(File)> “管理会话”(Manage Session)> “设置工作目录”(Set Working Directory),然后导航到PTCU\CreoParametric1\Enhancements\Graphics文件夹并单击“确定”(OK) 单击“文件”(File) > “打开”(Open)然后双击GRAPHICS_ENHANCE3.PRT。 任务 1. 练习使用图形选项。 仅启用下列“基准显示”类型:。 请注意基准显示。 图1 禁用“轴显示”(Axis Display) 、“点显示”(Point Display) 与“坐标系显示”(Csys Display) 。 图2 在功能区中,选择“视图”(View)选项卡。

从“显示”(Show) 组中启用“平面标记显示”(Plane Tag Display) 。 图3 禁用“平面标记显示”(Plane Tag Display) 。 在图形窗口中,将光标置于基准平面FRONT 上。 图4 在“图形中”工具栏中禁用“平面显示”(Plane Display) 。

图5 在“图形中”工具栏中,从“显示样式”(Display Style) 类型下拉菜单中选择“利用边着色”(Shading With Edges) 。 图6 编辑“拉伸1”(Extrude 1)的定义。 在操控板中,单击“曲面”(Surface) 。 单击“完成特征”(Complete Feature) 。 单击背景,取消选择所有几何。 图7 在“图形中”工具栏中,从“显示样式”(Display Style) 类型下拉菜单中选择“着色”(Shading) 。 图8 过程就此结束。

CAD快捷键CAD常用快捷键命令大全.doc

Zbbz:坐标标注 L 直线 A 圆弧 C 圆 T 多行文字 XL 射线 B 块定义 E 删除 I 块插入 H 填充 W 定义块文件 TR 修剪 CO 复制 EX 延伸 MI 镜像 PO 点 O 偏移 S 拉伸 F 倒圆角 U 返回 D 标注样式 DDI 直径标注 DLI 线性标注 DAN 角度标注 DRA 半径标注 OP 系统选项设置 OS 对像捕捉设置 M MOV(E 移动) SC 比例缩放 P PAN(平移) Z 局部放大 Z+E 显示全图 Z+A 显示全屏 MA 属性匹配 AL 对齐 (格式刷) 【CTRL】+1 修改特性【CTRL】+S 保存文件【CTRL】+Z 放弃【CTRL】+C

复制 【CTRL】+V 粘贴

【F3】对象捕捉开关【F8】正交开关 CAD 常用快捷键命令 1、绘图命令: PO, *POINT (点) L, *LINE (直线) XL, *XLINE (射线) PL, *PLINE (多段线) ML, *MLINE (多线) SPL, *SPLINE (样条曲线) POL, *POL YGON (正多边形) REC, *RECTANGLE (矩形) C, *CIRCLE( 圆) A, *ARC( 圆弧) DO, *DONUT (圆环) EL, *ELLIPSE (椭圆) REG, *REGION (面域) MT, *MTEXT (多行文本) T, *MTEXT (多行文本) B, *BLOCK (块定义) I, *INSERT (插入块) W, *WBLOCK (定义块文件) DIV , *DIVIDE (等分)

ME,*MEASURE( 定距等分 ) H, *BHATCH (填充) 2、修改命令: CO, *COPY (复制) MI, *MIRROR (镜像) AR, *ARRAY (阵列) O, *OFFSET (偏移) RO, *ROTATE (旋转) M, *MOVE (移动) E, DEL 键 *ERASE (删除)X, *EXPLODE (分解) TR, *TRIM (修剪) EX, *EXTEND (延伸) S, *STRETCH (拉伸) LEN, *LENGTHEN (直线拉长)SC, *SCALE (比例缩放)BR, *BREAK (打断) CHA, *CHAMFER( 倒角) F, *FILLET (倒圆角) PE, *PEDIT (多段线编辑)ED, *DDEDIT (修改文本)3、视窗缩放:

配置 Creo 选项

配置Creo 选项 您可以单击“文件”(File) > “准备”(Prepare) > “模型属性”(Model Properties) 来访问“模型属 性”(Model Properties) 对话框。 图 1 - 模型属性 “模型属性”(Model Properties) 对话框包含以下部分: ?“材料”(Materials)。 ?“关系、参数和实例”(Relations, Parameters and Instances)。 ?“特征和几何”(Features and Geometry)。 ?“工具”(Tools)。 ?“模型界面”(Model Interfaces)。 ?“详细信息选项”(Detail Options) - 此部分是全新的,可让您查看模型的*.dtl 文件。这些选项是3D 模型的“详细信息选项”。零件与装配可拥有与其关联的详细信息选项文件。此对话框与“2D 绘图选项”的对话框类似。这些“详细信息选项”控制注释的修饰外观。它们支持3D 绘图标准,包括ASMD Y14.41-2003、ISO 16792 及衍生自ASME 和ISO 的其他标准。文本大小以边界框及文本高度因子为基础。这些选项是其名称中包含ratio一词的选项。 您可单击“文件”(File) > “选项”(Options) 来访问“Creo Parametric 选项”(Creo Parametric Options) 对话框。

图 2 - Creo 选项 “Creo Parametric 选项”(Creo Parametric Options) 对话框的左侧包含以下类别: ?“收藏夹”(Favorites) - 您可将最常用的config.pro 选项置于此面板中,方法是在选项上右键单击,然后选择“添加到收藏夹”(Add to Favorites)。 ?“环境”(Environment) - 包含一些设置,可用来打开及关闭响铃、定义及执行映射键等。 ?“系统颜色”(System Colors) - 包含一些选项,可用来设置暗色背景,及选择性地更改图形、基准、几何、草绘器及简单搜索的颜色。您也可以加载调色板。 ?“模型显示”(Model Display) - 包含重新定向模型时的设置、着色模型的设置以及渲染设置。 ?“图元显示”(Entity Display) - 包含几何显示、基准与注释显示以及草绘与装配显示的设置。 ?“选择”(Selection) - 包含预选突出显示以及选择过滤器的设置。 ?“草绘器”(Sketcher) - 包含对象显示、约束假设、栅格设置、2D 或3D 草绘器激活及草绘器诊断默认(开放端与封闭环) 的设置。 ?“装配”(Assembly) - 包含参考、元件检索、自动放置及元件拖动的设置。 ?“数据交换”(Data Exchange) - 包含2D 与3D 导入及导出选项的设置。 ?“钣金件”(Sheetmetal) - 包含目录路径以及参数与设置的设置。 ?“自定义功能区”(Customize Ribbon) - 包含用来自定义选项卡与组、保存*.ui 文件以及恢复默认设置的设置。 ?“快速访问工具栏”(Quick Access Toolbar) - 包含用来自定义“快速访问”工具栏、保存*.ui 文件以及恢复默认设置的设置。 ?“窗口设置”(Window Settings) - 包含导航器、模型树、浏览器以及“图形中”工具栏的设置。 ?“许可”(Licensing) - 包含浮动许可模块的设置。

最新2007CAD快捷键命令大全

绘图命令 直线:L 用法:输入命令L/回车/鼠标指定第一点/输入数值(也就是指定第二点)/回车(这时直线就画出来了)/回车(结束命令) 射线:RAY 用法:输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车(结束命令) 构造线:XL 用法:输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车(结束命令) 多段线:PL 用法1:同直线命令 用法2:输入命令PL/回车/指定起点/输入W(绘制带有宽度的线★)/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数★值(线的长度值)/回车(结束命令)正多边形:POL 用法:输入命令POL/回车/指定边数/回车/鼠标指定正多边形★的中心点/输入选项(C 外切于圆;I内接于圆)/回车/输入半径/★回车(结束命令) 矩形:REC 用法1:输入命令REC/回车/鼠标指定第一角点/指定第二角点 用法2:输入命令REC/回车/输入C(绘制带有倒角的矩形)/回★车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第★一角点/指定第二角点 用法3:输入命令REC/回车/输入F(绘制带有圆角的矩形)/回★车/输入圆角半径/回车/指定第一角点/指定第二角点 圆弧:A 用法:输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆★弧结束点 (绘制圆弧的方法有11种,可参考绘图菜单圆弧选项) 圆:C 用法:输入命令C/回车/鼠标指定圆心/输入半径值/回车(命★令结束) (绘制圆的方法有6种,可参考绘图菜单圆选项) 样条曲线:SPL 用法:输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令 椭圆:EL 用法:输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另★一个端点(可输入数值★)/指定另一条半轴的长度(可输入数★值)/(如果输入数值需要回车结束命令,如果用★鼠标直接指定则命令自动结束) 椭圆弧:输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定★另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度 圆环:DO 用法:输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心★点/回车(结束命令) 点:PO 用法:输入命令PO/回车/鼠标指定点的位置即可 面域:REG 用法:输入命令REG/回车/选择要创建面域的对象/回车(命令结束) 面域相减命令:SU 用法:先选择被减面域,回车,再选择减面域,再回车,OK!

AUTO CAD2007快捷键命令大全

AUTO CAD2007快捷键命令大全 (一)字母类 1、对象特性 ADC, *ADCENTER(设计中心“Ctrl+2”) CH, MO *PROPERTIES(修改特性“Ctrl+1”) MA, *MATCHPROP(属性匹配) ST, *STYLE(文字样式) COL, *COLOR(设置颜色) LA, *LAYER(图层操作) LT, *LINETYPE(线形) LTS, *LTSCALE(线形比例) LW, *LWEIGHT (线宽) UN, *UNITS(图形单位) ATT, *ATTDEF(属性定义) ATE, *ATTEDIT(编辑属性) BO, *BOUNDARY(边界创建,包括创建闭合多段线和面域)AL, *ALIGN(对齐) EXIT, *QUIT(退出) EXP, *EXPORT(输出其它格式文件) IMP, *IMPORT(输入文件) OP,PR *OPTIONS(自定义CAD设置) PRINT, *PLOT(打印) PU, *PURGE(清除垃圾) R, *REDRAW(重新生成) REN, *RENAME(重命名) SN, *SNAP(捕捉栅格) DS, *DSETTINGS(设置极轴追踪) OS, *OSNAP(设置捕捉模式) PRE, *PREVIEW(打印预览) TO, *TOOLBAR(工具栏) V, *VIEW(命名视图) AA, *AREA(面积) DI, *DIST(距离) LI, *LIST(显示图形数据信息) 2、绘图命令: PO, *POINT(点) L, *LINE(直线) XL, *XLINE(射线) PL, *PLINE(多段线) ML, *MLINE(多线)

cad07快捷键命令大全

cad07快捷键命令大全让我们来帮你认识cad07快捷键吧 F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制

F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+B: 栅格捕捉模式控制(F9) Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7) Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 AA: 测量区域和周长(area)

AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框(style) S 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例(scale) SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)

DI: 测量两点间的距离 OI:插入外部对相 Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子 Ctrl+ 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11)

Creo从入门到成熟教程

Creo的入门教学 1.Creo基本建模过程介绍 Creo基本建模过程主要有四个步骤: ●零件模型的前期准备 通常零件模型设计之前,有必要了解相关组件中其周围元件的信息,以便初步确定零件的外形和大概尺寸。 ●创建零件模型 根据零件模型的前期准备,零件模型可通过实体拉伸、旋转、扫描等一些命令去完成模型创建。零件模型可用于: ■获取模型属性信息,质量、体积、表面积等 ■通过改变设计参数以确定最佳方案 ■以图形方式显现模型在制造前的外观 ●通过装配零件模型创建新组建 组件是由两个或多个零件通过特定的约束组装在一起的。零件彼此之间的相对位置以及装配方式与其在实际产品中一样。组件可用于:■检查零件之间是否相配 ■检查零件之间是否干涉 ■捕获材料清单信息 ■计算组件的总重量,确定重心等 ■制定装配工艺和装配流程 ●创建组件或零件的绘图 零件或组件的建模完成后,通常需要通过创建其2D绘图来记录该

零件或组件。2D绘图通常包含零件或组件的视图、尺寸和标题栏。绘图还可能包含注视、表和其他设计信息。并非所有公司都需要创建模型的绘图。 2.Creo Parametric界面介绍 开始窗口 在开始窗口,你能够设定工作目录,定义模型的显示质量、系统颜色和编辑配置文件等。

工作窗口 在工作窗口,我们可以看到有很多以前放在“插入”下拉菜单的命令的都放到了工作窗口,这样我们可以很方便的选取相应的命令来建模, 节约时间,提高效率。 第一部分建模的基础 “拉伸”命令 “拉伸”除了包含以前的所有功能外还增加了直接进入“草绘”和增加了拔模功能。可以减少建模过程中使用相应功能的时间,简化了操作。
