1（09金华）小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。
(1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在右端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是滑动变阻器R2断路。
(2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。
分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成正比。
(3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为0.3 安。
2（09潍坊）(4分)小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
可以得出的结论是：电压不变时，导体中的电流与电阻成反比。
(2)滑动变阻器R′在此实验中的主要作用是：调整R′的阻值，使R两端电压保持不变。
3（09安顺）（6分）刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。
（1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d 四点中的哪两点才能测量R1两端的电压。
（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？
答案：（1）电流表正负接线错误，滑动变阻器接线错误
（2）bc（或bd）
（3）电阻一定时，导体中的电流与它两端的电压成正比。
当电压增加时，电流也随着增加，且电压与电流的比值不变（其它合理的表述即可）。
（4）电功率、电阻
4（09莆田）在探究“电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：
(1)请在方格纸上画出导体中电流与导体两端电压的关系图像；
(2)通过探究可得出：某段导体，通过它的电流与其两端的电压成_________比；
(3)由上述关系图像可知导体的电阻R＝_________Ω。
答案(1)略(2分) (2)正(1分) (3)20±0．6(1分)
5（09广东）某实验小组的同学在探究欧姆定律时，采用了如图12所示的电路图实验中他们选用的定值电阻分别是5Ω、8Ω、10Ω，电源电压是3V，滑动变阻器的阻值范围是O～15Ω。
U/V 2.0 4.0 6.0 8.0 10.0
I/A 0.1 0.22 0.3 0.38 0.5
(1)他们在探究某一因素变化对电流的影响时，采用控制变量法实验分两步进行：
①保持电阻不变，探究电流与电压的关系；
②保持电压不变，探究电流与电阻的关系
(2)实验中，电流表的量程应选0～0.6A，电压表的量程应选0～3
V；某次实验中，若电流表的示数是O.3A，电压表的示数是l.5V，请根据你前面选择的量程，在图13中分别画出两表指针的位置。
答案如图所示：
(3)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持电压不变.
6（09本溪）图甲是小明“探究电流与电压关系”的实验中所连接的实物图。
（1）①将甲图中的滑动变阻器阻值调到最大，试触开关时，会看到的现象是电压表：_______________________________________
电流表:________________________________________
②图甲中有一根导线接错了,请在错误处画“×”，并在图上改正。
(3)用这个电路还可以测小灯泡的电阻,将定值电阻换成一只标有“2.5V”
的小灯泡,闭合开关后当电压表示数为2.5V时,电流表示数如图乙,则小灯泡正常发光的电阻是____________Ω(保留小数点后一位数值),
图丙是小灯泡的U—I图象，请你说明为什么电流与电压不成正比？
____________________
(4)小明又发现了一种能测出小灯泡正常发光时电阻的方法,他设计的电路如图丁所示,其中表示标准电阻箱(阻值变化范围是0～9999.9Ω).(提示:图中的选择开关,可掷向A.B.C. D四档,当选择开关掷向A档时,1、2两支路同时接通)请你帮他写出主______________________________
小明知道了小灯泡正常发光电阻,还利用这个测量结果计算出小灯泡的额定功率,＝_____________________(用符号表示)
其表达式为P
额
6（09贵港）在“探究电流跟电压、电阻的关系”的实验中，同学们设计了如图所示的电路，R为定值电阻，实验数据记录在表1和表2中。
（1）在研究电流跟电阻的关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V;再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，闭合开关后，电压表的示数将_______V（选填“大于”、“小于”或“等于”），此时应向_____调节滑片（选填“左”或“右”），使电压表的示数为3V。（2）两组实验都运用了__________法，从表1和表2的数据归纳得出的公式是_______．
答案：（1）大于右（2）控制变量I=U/R
7（09河池）小莉按图18中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验.
（1）根据图甲,将图乙中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数增大（注意两电表量程的选择）；
（2）实验时,调节滑动变阻器,测出通过电阻R的电流和对应的电压值如下表.请根据表中数据,在图19的坐标系中画出电阻R的U-I关系图象：
（3）由图象可知，小莉实验时所选用电阻R的阻值为Ω，当电路中的电流为0.5A时,电阻R 消耗的电功率为W.
（4）现已将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是：
①；② .
答案（1）如图18乙电流表0～0.6A 电压表0～3V
滑动变阻器连接右下接线柱
2）图象如图19 （3）5 1.25
4）①增加一节干电池；②电压表改接为0～15V量程
8（09昆明）(8分)在研究电流与电阻和电压关系的实验中：
(1)闭合开关前，滑动变阻器应处于B，目的是：保护电路。
(2)小敏同学按图15的电路原理图连接了图16实物电路，其中有两个元件连接错误。它们分别是电流表和电压表(只须填写连错的元件)。
(3)重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的反接；如果电流表指针向右偏转超过刻度盘，应换用较大量程。(4)正确连接电路后，测出R l=5Ω、两端电压为3V时的电流。然后将电阻R1由5Ω换成10 Ω，为了使电阻R l两端的电压仍然为3V，他应将滑动变阻器的滑动触头P向A端滑动，在触头P滑动的过程中，电路中的电流将变大。
9（09齐齐哈尔）小航同学在做“探究电流与电阻的关系”实验时，他设计了如图所示的电路。先将5Ω的电阻R接入电路，电路连接完全正确，滑片P滑至阻值最大处后，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作。
（1）请你说出小航在实验中存在的错误是什么？
（2）小航改正错误后重新进行实验，得到数据如下表所示。
根据上表实验数据得到的结论
是。
（3）小航发现有一个小灯泡，用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图所示，此时小灯泡的阻值是Ω。
答案：（1）无法保持每次测量时电压表示数不变
--------------------------------------------- 2分
（2）电压一定时，通过导体的电流与导体的电阻成反比
---------------------------- 2分
（3）8
-------------------------------------------------------------------------------------------- 2
分
评分标准：(1)答没有保持定值电阻两端电压不变或没有控制电压这个量不变都给满分,只答没有控制变量不给分。(2)如果没有“电压一定时”不给分
§10.3探究电流与电压、电阻的关系 授课人：赵宝东 年级：初三物理 学校：大孙各庄中学
《探究电流与电压、电阻的关系》教学设计 【教学目标】 1．知识与技能 ①通过实验探究电流与电压、电阻的关系； ②会同时使用电压表和电流表测量一段导体两端的电压和通过的电流； 2 3 【教学重点和难点】 难点（重点）：通过实验探究电流与电压、电阻的关系，分析出电流与电压、电阻的关系。 【教学资源】 多媒体（白板）、电流表和电压表各一个、学生电源、滑动变阻器一个、电阻箱、开关、导线若干。【教材及学情分析】
电流跟电压、电阻的关系实际上就是欧姆定律，它是电学中的基本定律，是进一步学习电学知识和分析电路的基础，是本章的重点。要求学生和教师共同探究活动得出，从而更进一步体验科学探究的方法。这一节综合性较强，从知识上讲，要用到电路中的电流、电压和电阻的概念；从技能上讲，要用到电流表、电压表和滑动变阻器等，学生要通过实验得出欧姆定律，主要培养实验的设计、数据的记录以及表格数据和图像的分析能力。本节课“探究电流跟电压、电阻的关系”是一个完整的科学探究过程，是在前面“电流”“电压”“电阻”等知识学及电流与电压、电阻的定性关系的基础上，引出“探究电流与电压、电阻 1 2 3 【教学过程】 一、复习知识引入新课 前面我们学习了电流、电压和电阻三个量的知识，这三个量之间的关系并不是孤立存 在的，而是互相联系、互相影响的，即电压变化要引起电流变化，电阻变化要引起电 流变化。从定性的层面知道了电流与电压、电阻之间的关系，加在导体两端的电压越
大，通过它的电流就会越大；导体的电阻越大，流过它的电流就会越小。 今天我从定量的角度去研究电流与电压、电阻之间的关系。 ?二、新课教学 我们在探究电流与电压、电阻的三个量关系时，分成两个实验：（一）探究电流与电压关系（二）探 问：电流、电压分别用什么仪器来测量？答：电流表和电压表， 问：测量一组电压和电流值，得出规律行吗？答：不行，（物理规律的客观性、普遍性和科学性，应该至少测量六次。） 问：如何改变定值电阻R两端的电压呢？
实验二十、探究电流与电阻的关系实验 【提出问题】： 电流和电阻之间有什么样的关系？ 【猜想假设】： 电流与电阻成反比。 【设计实验】： 使用控制变量法，即保持定值电阻两端的电压不变，研究电压不变时，电流与 电阻的关系。 电路图： 【实验步骤】： ①按图接好电路。注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最 大处，实物图如下所示。 ②分别将5Ω、10Ω、15Ω的定值电阻连入电路，检查电路后闭合开关，调节滑动变 阻器，使电压表示数保持3V不变，分别记下电流表的示数，填入表格。 U=3V ③根据数据画出I-R图像。
【得出结论】： 电阻两端的电压一定时，电流与电阻成反比。 【考点方向】： 1、滑动变阻器的作用：①保护电路；②使电阻两端电压保持不变。 2、在闭合开关前滑动变阻器应将滑片置于阻值最大端。 3、该实验中利用多个不同阻值电阻测出多组不同的数据，其目的是避免实验偶然性，得出普遍规律。 4、更换大电阻后如何滑动滑动变阻器的阻值：应使滑动变阻器的阻值变大，滑动变阻器分担的电压变大，保证定值电阻上分的的电压不变。 5、连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R发生了断路。 6、为了避免来回更换电阻，带来的麻烦，我们可以使用电阻箱来替换定值电阻。 7、电阻箱阻值改变后，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是电阻箱的阻值调得太大(或滑动变阻器最大阻值太小)。 8、电路中滑动变阻器阻最大值Rx的确定方法：U R/R=(U-U R)/R X。 9、实验方法：控制变量法：保持电压不变，改变电阻研究电流随电阻的变化关系。 10、结论：在电压一定时，导体中的电流与导体的电阻成反比。 【创新母题】：某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图甲所示的实物电路。
实验：电流、电压与电阻的关系 1.（2012?阜新）在“探究通过导体的电流跟导体两端电压、电阻的关系”实验中： （1）本实验应采用的研究方法是控制变量法． （2）在”研究电流与电压的关系“时，某同学连接了如图所示的电路，电路中有一根导线接错了，请你用笔在图中将接错的导线画上“×”，再把正确的接线画上． （3）在“研究电流与电阻的关系”时，把定值电阻10Ω换成15Ω，闭合开关后，下一步的操作是：将滑动变阻器的滑片向右（填“左”或“右”）移动，目的是保持电阻两端电压不变． （4）利用本实验的器材，你还能进行的实验有测量电阻．（写出一个实验即可） 2.（2012?漳州）小强利用如图甲所示的电路，实验探究“保持电压不变时，电流跟电阻的关系”． 实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（10Ω2A、20Ω1A），导线若干． （1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整． （2）实验中多次改变R的阻值，并得到多组实验数据，由这些数据得到如图丙所示的电流I随电
阻R变化的图象，由图象可得结论：电压不变时，电流与电阻成反比． ①在上述实验中，小强先用5Ω的电阻做完实验后，接着要改用10Ω的电阻继续做实验，应如何具体操作？断开开关，把滑片P移到A端，用10Ω的电阻替换5Ω的电阻，闭合开关，移动滑片P的位置，并观察电压表的示数变化，直到电压表的示数为2.5V时，读出电流表的示数． ②当小强改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值．小强不畏困难，经过认真思考，找出了原因，并利用现有的实验器材解决了问题，完成了实验．请你分析“电压表的示数无法达到实验要求的值”的原因是：滑动变阻器的最大阻值太小． 并请你想一想小强解决问题可能用到的两种方法（同种方法不能重复使用），并简要说明方法一的理由． 方法一：换用最大阻值为20Ω的滑动变阻器． 理由：根据=，得：R滑=12Ω，故选用“20Ω1A”的滑动变阻器． 方法二：在电路中再串联一个5Ω的定值电阻． 3.（2012?营口）某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω，电源电压为 4.5V． （1）在探究“电阻上的电流跟两端电压的关系”时，选用了某一定值电阻，连接电路闭合开关后，移动变阻器的滑片P，当电流表的示数是0.28A时，电压表的示数如图乙所示，这时定值电阻两端的电压是2.8V，请帮助该小组设计一个记录实验数据的表格． （2）在探究“电阻上的电流跟电阻的关系”时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步
（11·河南）16．如图所示是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是 A．甲的阻值是乙阻值的两倍 B．通过乙的电流是甲的电流的两倍 C．乙两端的电压是甲两端电压的两倍 D．甲的电功率是乙的电功率的两倍 答案：C （11·重庆）6．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是 A．当导体两端的电压为0时，电阻为0 B．该导体的电阻随电压的增大而减小 C．当导体两端的电压为0时，电流为0 D．当导体两端的电压为2 V时，电流为0.6A 答案：C （11·襄阳）36．王红做“探究电阻上的电流跟两端电压的关系”的实验。 （1）她记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容。 （2 压_________。 答案：0.9 成正比 （11·南京）21．小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数．紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是Ω和Ω．
答案：15 30 （11·兰州）29．在“探究电流与电压、电阻关系”的实验中： （1）如图所示的电路未完成连接，请你将电路连接完整（用笔划线代替导线）。 （2）实验数据记录如下： 表1U＝3V 表2R 分析表1数据，可以得出的结论是：________________________________________＿。分析表2数据，可以得出的结论是：________________________________________＿。答案：（1）如图
1小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电 阻R i 的阻值均恒定，电流表 A 的量程为0?0. 6安，电压表V 1的量程为0?3伏，电压裘V 2的量程为 0?15伏，滑动变阻器R 2上标有“ 50Q 1A ”的字样。 (1) 小明按电路图将实物连接起来，闭合开关前滑动变阻器 的滑片应放在 闭合开关，发现电流表A 与电压表V1的示数为零，电压 表V2的示 数不为零，若是电路中的电阻 R1或滑动变阻器R2发生故 障.则故 障是_ _。 ⑵排除故障后，继续进行实验，记录电流表A 与电压表V1的示数， 得 到一组实验数据，如下表所示。 分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电 流与 电压成_ _比。 (3)实验中，记录电流表A 与电压表V 2的示数，得到一组实验数据， 根据 实验数据作出U-I 图线(实线部分)，如图所示。则该实验中，在 保证实验器材安全的前提下，电路中允许通过的最大电流为— —安。 (1) 分析表中的数据，可以得出的结论是： ___________________ (2) 滑动变阻器R 在此实验中的主要作用是： _ _ 3、刘阳同学想利用图8所给实验器材，探究电流与电压和电阻 的关 系。 (1) 在电压表尚未接入电路之前，已存在两处明显的连接错误， 请 你指出。 (2) 假如错误已纠正，且原电流方向不变，则电压表将接在电 路中 a 、 b 、 c 、 d 四点中的哪两点才能测量 R 1两端的电压。 (3) 上表是刘阳同学用R 1实验得出的几组实验数据，分析表中 数据 可得到什么结论？写出简要的分析过程。 (4) 本实验操作完成后，如果将电阻 R 1换成一只小灯泡，还能 测量 小灯泡的什么物理量？ 4、在探究“电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某 段导体中电流及其两端 的电压，数据如下表: (1) 请在方格纸上画出导体中电流与导体两端电压的关系图像； (2) (3) 由上述关系图像可知导体的电阻 R = __________ ◎ 5、某实验小组的同学在探究欧姆定律时， 采用了 如图12所示的电路图实 验中他们选用的定值电阻 分别是 5Q 、8Q 、10Q ，电源电压是3V ，滑动变 阻 器的阻值范围是O ?15Q 。 (1) 他们在探究某一因素变化对电流的影响时， 采 2、小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得 到 的数据如下表。 电阻R/ Q 5 6 10 15 20 30 电流I/A 0.6 0.5 0.3 0.2 0.15 0.1 实验次数 1 2 3 4 5 电压V L0 Id 2.0 2.8 电流A 0J0 0.15 OJO 0.25 0.28 U/V 2.0 1 4.0 6.0 8.0 10.0 I/A 0.1 ； 0.3 0.38 0.5
探究电流与电压电阻的 关系练习题及答案 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
第一节探电流与电压、电阻的关系练习题 1.在探究电阻上的电流跟电压的关系时，我们提出的问题是______你的猜想是______请在下框内画出实验电路图，并设计好记录实验数据的表格。 2．德国物理学家______在19世纪初期经过大量的实验的方法研究了电流、电压和电阻的关系，得到：导体中的电流跟导体两端的电压成______，跟导体的电阻成______，其数学表达式为______公式中电压的单位用______，电阻的单位用______，电流的单位用______欧姆定律是研究导体中的电流与导体两端电压以及导体电阻三者关系的规律。 3．电流、电压、电阻三个物理量，只要知道其中两个，根据欧姆定律就可以求出第三个．因此，R=______；U=______。 4．小红做实验时，把一盏灯两端的电压从4V增加到6V，通过它的电流将从增加到______A，这只灯的阻值为______ 。 5．从欧姆定律可以看出，千个用电器两墙的电压影响着通过它的______。用电器正常工作时所需的电压，叫做______。如果______比额定电压高很多，很可能损坏用电器，如果实际电压比______低很多，用电器就不能正常工作，有时还会损坏用电器。 6．在如图6—28所示的电路中，当开关都闭合时，下面电路中两灯均亮的是 ( ) 7．一种指示灯，工作时电阻为，通过的电流为时才能正常发光。要使这种指示灯正常发光，应加多大的电压 8．一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为 ( ) A．电阻和电流均保持不变 B．电阻保持不变，电流是原来的2倍 C．电阻和电流都变为原来的2倍 D．电阻减小为原来的一半，电流为原来4倍 9．对欧姆定律的公式I＝U／R理解错误的是 ( ) A．对某一导体来说，导体中的电流跟这段导体两端的电压成正比 B．在电压相等的条件下，不同导体的电流跟导体的电阻成反比 C．导体中的电流跟导体两端的电压、导体的电阻有关 D．导体中的电流跟导体两端的电压、导体的电阻无关，因为比值U／R是一恒量 10．物理兴趣小组的同学独立组装成一盏台灯后，将其接人电路中。闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断。更换新的保险丝后，将台灯单独接人电路，又发现保险丝熔断，其原因可能是 ( ) A．台灯灯泡的两条接线相碰了 B．灯泡的灯丝断了 C．室内电路中本来就存在短路现象 D．台灯开关的两端短路 11．某滑动变阻器上标有“1A，20 ”字样，当变阻器上的电阻线圈全部连人电路中时，它的两端允许的最大电压为多少当变阻器线圈有一半连人电路时，变阻器两端电压不得超过多少伏
1（09金华）小明同学探究“通过导体的电流与电压的关系”时，电路图与实物图如图所示。已知电源电压和电阻R1的阻值均恒定，电流表A的量程为0～0．6安，电压表V1的量程为0～3伏，电压裘V2的量程为0～15伏，滑动变阻器R2上标有“50Ω 1A”的字样。 (1)小明按电路图将实物连接起来，闭合开关前滑动变阻器的滑片应放在右端(填“左”或“右”)。闭合开关，发现电流表A与电压表V1的示数为零，电压表V2的示数不为零，若是电路中的电阻R1或滑动变阻器R2发生故障．则故障是滑动变阻器R2断路。 (2)排除故障后，继续进行实验，记录电流表A与电压表V1的示数，得到一组实验数据，如下表所示。 分析表中实验数据可得结论：当导体的阻值不变时，通过导体的电流与电压成正比。 (3)实验中，记录电流表A与电压表V2的示数，得到一组实验数据，根据实验数据作出U-I图线(实线部分)，如图所示。则该实验中，在保证实验器材安全的前提下，电路中允许通过的最大电流为0.3 安。 2（09潍坊）(4分)小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
可以得出的结论是：电压不变时，导体中的电流与电阻成反比。 (2)滑动变阻器R′在此实验中的主要作用是：调整R′的阻值，使R两端电压保持不变。 3（09安顺）（6分）刘阳同学想利用图8 所给实验器材，探究电流与电压和电阻的关系。 （1）在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出。（2）假如错误已纠正，且原电流方向不变，则电压表将接在电路中a、b、c、d 四点中的哪两点才能测量R1两端的电压。 （3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。 （4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？
实验06 探究电流与电压、电阻的关系 典例1 （2011年中考·内蒙古包头卷）在用电压表、电流表探究电流和电压关系的实验中，电阻R=10Ω，电源电压U=3V。 （1）小刚根据电路图连接了如图甲所示的实验电路，小军检查后发现有一根导线连接有误，请你在这根导线上打“×”并用笔画线代替导线，画出正确的连线。 （2）电路改正后，小刚闭合开关，发现电流表无示数，电压表的示数为电源电压值，取下电阻，两表的示数仍然不变，出现故障的原因可能是。 （3）故障排除后，开始进行实验，小刚根据测出的数据，画出了通过电阻的电流随电压变化的关系图像，如图乙所示，由图像可以得出结论：。为了使结论更具有普遍性，小刚还应。 解析：（1）电压表测量定值电阻的电压，应并联在定值电阻两端，图中电压表与定值电阻和滑动变阻器并联了，如下图所示。 （2）①电流表无示数，说明有断路；②电压表的示数为电源电压值，说明电压表测量的是电源电压，电压表→电流表→电源→开关→滑动变阻器这个部分没有断路；③取下电阻，两表的示数仍然不变，说明电阻不起作用，没有连入电路；因此故障是电阻断路了．（3）这是一个正比例函数图象，反应的信息是“在电阻一定时，通过导体的电流与导体两端的电压成正比”，为了寻找普遍规律，应更换电阻进行多次测量。 答案：（1）如上图所示（2）电阻断路（3）在电阻一定时，通过导体的电流与导体两端的电压成正比；更换电阻，继续实验．
点评：电压表和电流表判断电路故障的方法：（1）电压表无示数说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路。（2）电压表有示数说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路，再由电路中有无电流来判断是断路还是短路．有电流，则电路为短路；无电流，则电路为断路。 典例2 （2011年中考·云南玉溪卷）在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。下图是具体验证的实物电路图，请按下面的要求作答。 （1）请把实物电路图画线正确连接。 （2）闭合开关试触时，发现电压表的指针向右偏转超过了刻度盘，其原因是，应换用量程。 （3）实验时，某同学把5Ω、10Ω、20Ω的电阻分别接入电路中，探究导体中的电流与电阻的规律，记录数据时，把接入20Ω时的电流值记漏了，请帮他填上，是A，该实验需要控制不变。 解析：（1）根据探究欧姆定律时的电路图，如下图左图所示，从电源正极开始依次连接开关、电流表、滑动变阻器、定值电阻到电源的负极，最后把电压表并联在定值电阻两端。根据表格知，电流表选择0～0.6A，根据U=IR得，定值电阻两端的电压保持3V不变，所以电压表选择0～3V，如下图右图所示。
电流与电压和电阻的关系 一、教材及学情分析 电流跟电压、电阻的关系实际上就是欧姆定律，它是电学中的基本定律，是进一步学习电学知识和分析电路的基础，是本章的重点。要求学生通过探究活动得出，从而更进一步体验科学探究的方法。这一节综合性较强，从知识上讲，要用到电路、电流、电压和电阻的概念；从技能上讲，要用到电流表、电压表和滑动变阻器等。学生要通过自己的实验得出欧姆定律，最关键的是实验方法。学生对实验方法的掌握既是重点也是难点，这个实验难度比较大，主要在实验的设计、数据的记录以及数据的分析方面，学生出现错误的可能性也比较大，所以实验的评估和交流也比较重要。 二、教学目标 1．知识与技能 ①使学生会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。 ②通过实验认识电流、电压和电阻的关系。 ③会观察、收集实验中的数据并对数据进行分析。 2．过程与方法 ①根据已有的知识猜测未知的知识。 ②经历观察、实验以及探究等学习活动的过程并掌握实验的思路、方法；培养学生的实验能力、分析、归纳实验结论的能力；培养学生
能够掌握把一个多因素的问题转变为多个单因素问题的研究方法。 ③能对自己的实验结果进行评估，找到成功和失败的原因。3．情感、态度与价值观 ①让学生用联系的观点看待周围的事物并能设计实验方案证实自己的猜测。 ②培养学生大胆猜想，小心求证，形成严谨的科学精神。 三、教学准备: 演示用具：调光台灯、实验电路、实验表格、图像坐标纸、课堂巩固联系等多媒体课件。 学生用具：干电池（2节）、学生电源、2、5V和3V的小灯泡、开关、导线、定值电阻（5Ω、10Ω、20Ω）、滑动变阻器、电压表和电流表。 四、教学设计思路 本节课的内容有两个方面：一是探究电流跟电压的关系，二是探究电流跟电阻的关系。其基本思路是：首先以生活中的现象为基础，提出问题，激发学生的学习兴趣和学习欲望。再让学生自己通过实验，分析观察，大胆猜想，培养学生科学猜想的学习方法，然后学生根据自己的猜想分析实验方法和所需的实验器材，设计出实验电路并进行实验，通过实验数据和图像的分析得出电流跟电压和电阻的关系。五、教学重点难点： 电流、电压和电阻的关系；会观察、收集实验中的数据并对数据进行分析
十三章第一节《探究电流与电压、电阻的关系》教学案例 学习目标： 1.通过实验探究电流与电压和电阻的关系。 2.会用控制变量法研究物理问题；能用图象的方法处理实验数据并能得出相应的结论。 3.了解滑动变阻器在实验中的作用。 学习过程： 【温故解惑】 1.电压表应与被测用电器 联，电流表与被测用电器联， 连接时都应该让电流从流入，从流出。 2.连接电路时开关应处于状态，闭合开关前应将滑动变阻器滑 片置于。 3.通过前面的学习我们知道，电阻一定时，加在导体两端电压越高， 通过导体电流会；两端电压一定时，导体电阻越大，通过它的电流 会。 一、探究电阻一定时，电流与电压之间的关系： 1.提出问题：电阻一定时，通过导体的电流与导体两端的电压有什么具体关系？ 2.猜想与假设： 3.设计实验：【合作学习】 ①实验用到主要探究方法？ 控制变量法。 ②如何改变电阻两端电压？ 改变电池的节数 串联一个滑动变阻器，移动滑片，改变电压 ③设计实验电路图并连接实物图 学生小组讨论 完成复习题目。 小组间讨论分析两个方案 的优缺点，确定改变电压 + -
④ 设计实验表格 电压U （V ） 1 2 3 R 1电流I （A ） R 2电流I （A ） R 3电流I （A ） ⑤ 实验步骤 按照电路图连接电路。 闭合开关，移动变阻器滑片，使电压表的示数为1V ，记下电流表的示数。 继续移动滑片，使电压表的示数分别为2V 和3V ，并记下电流表的示数。 换用不同阻值的电阻多次测量。避免偶然性。 4.进行实验： 按照实验设计，完成实验，并把测得的数据填入表格中。 5.分析论证： 分析表格中的数据，并在图中画出电阻的U —I 关系图象 引导学生分析：一次实验得出结论具有偶然性，应更换不同电阻进行多次实验，所以用5 各小组将实验数据描在坐标纸上，通过图象总结 学生练习实物图的连接。教师注意强调电压表和电流表量程的选择；滑动变阻器接线柱的选择；滑片 教师巡视指导，帮助困难 学生。为了节省时间，每
探究电流与电压、电阻关系的训练 1．(2015柳州25题9分)图甲是探究电流与电阻关系的实验电路图。 (1)实验需要更换电阻R后控制电阻两端不变． (2)连接电路时，保持开关(选填“闭合”或“断开”)，滑动变阻器R 的滑片置于端(选填“a”或“b”)． (3)小明连好实物电路(图乙)，进行实验，数据记录如下表，根据实验 数据作出的I--U关系图像如图丙． (4)分析数据和图像不能得到“电压一定时，电流与电阻成反比”的关系，为什么呢?小明仔细检 查实验过程，发现是两个错误所致：一是实物电路与电路图不符，他把表接错了位置；二是每次更换R、后，没有调节保持电压表示数不变(填图中元件符号)． (5)老师在批评小明粗心的同时告诉他，他现在的实验也非常有意思：第一是由表中数据可以知 道R接入电路的电阻等Ω，恰好能由此得出：当电阻一定时，通过导体的电流与导体两端的电压成· 第二是现有实物电路不作任何调整，结合I--R图像可以测定未知电阻的阻值，如：用待测电阻R x替换R读出电流表示数为0．25 A，利用I--R图像可得，R x=______Ω,但对于某些阻值的R x，测量不够精确，请你说出对哪些阻值的R x测量不够精确． _________________________________________________________________________________。 2、(2015钦州24题8分)在探究“电流与电压的关系”的实验中，实验器材有：电源(电压恒为 9V)，滑动变阻器、开关、电流表、电压表、10Ω电阻、5Ω电阻各一个，导线若干。 (1)如图是小明连接的实物电路，要用电压表测量R1两端的电压，导线a,b,c中有一根连接错 误，这根导线是_____。 (2)电路连接正确后，闭合开关，滑动变阻器滑片P从A端滑到B端过程中，电压表的示数 ________(选填“变大或“变小”)。 (3)将变阻器的滑片从一端移动到另一端的过程中，电压表示数变化范围是3—6V，记录的几 组实验数据如下表所示
电流与电阻的关系实验题 例题 .小彬用如图13甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“50Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。 （1）请你用笔画线代替导线，把图13甲所示的实验电路补充完整。 （2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A。 （3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变为伏.，应将滑动变阻器的滑片P向（选填“A”或“B”）移动，记录此时各表的示数。 （4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。 （5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成比。 （6）完成以上实验中连入滑动变阻器的最大阻值是。 （7）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因。你认为其原因是。 （8）小红选的胆组是5欧10欧30欧滑动变阻器60欧1安，他想控制电压表示数是2伏不变，则电源电压选取的范围是。
（9）小明同学又做“探究电流与电压的关系”实验，老师就实验所收集到的数据跟小明进行了交流与分析．老师认为小明所收集的实验数据中第___次是错误的，原因是__ _． （10）在探究“导体电流和电阻的关系”时，小刚却发现电流表损坏，聪明的小刚借助一个已知电阻R0和一个单刀双掷开关就解决了问题，设计电路如图2所示，请你将小刚的实验过程补充完整，闭合开关s后：①将单刀双掷开关拨到1处，将滑片滑到某一位置，读出电压表的示数为U1；②______；则通过电阻R的电流I=______．更换电阻R后，应将单刀双掷拨到1处，滑动变阻器的滑片使电压表的示数为______，再重复上述的操作． 【拓展单表测电阻或小灯泡电功率】 1该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻R x的阻值，他们进行如下操作： A：闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1； B：将滑动变阻器滑片P滑至b端，读出电流表示数为I2； C：待测电阻R x的阻值的表达式为R x=（用I1、I2、R0表示） 2爱动脑筋的小明想利用“等效替代”的思想设计的测量电阻Rx阻值的实验，经过思考后他设计出甲乙两种方案，（其中R为电阻箱）．老师看了他设计的这两个方案，告诉他们两个方案中有一个可行，另一个不可行，不可行方案在原基础上经过一定的改进后会变得可行．你认为可行的是______（甲/乙）方案，而另一方案不可行的原因是不能测出流过待测
电流与电压和电阻的关系教案 宅俊中学：柯春生教学目的 1．通过实验使学生知道导体中电流跟电压、电阻的定量关系。 2．使学生会同时使用电压表和电流表测量一段导体的电压和电流；会用滑动变阻器来调节这段导体两端的电压。 3．使学生了解如何用控制变量的方法通过实验来研究一个量随两个量变化的定量关系。 教学重难点 使学生会同时使用电压表和电流表测量一段导体的电压和电流；会用滑动变阻器来调节这段导体两端的电压 教具准备 学生实验；每组配备干电池三节，电压表、电流表和滑动变阻器各一只，5Ω、10Ω和20Ω的定值电阻各一只，一个开关，导线若干条。 演示用器材：干电池两节，电流表一只，2.5V和3.8V小灯泡各一只，灯座一个，开关一个，导线若干条。 教学过程 一、温故知新： 通过前面的学习，同学们基本了解了电流、电压、电阻的概念，并学会了电流表和电压表的使用。下面我们来思考几个问题，学生看学案或多媒体： 1、问：电路中电压是谁提供的？电压在电路中的作用是什么？ 答：电压是由电源提供的，能使电路中（自由电荷定向移动）形成电流。（那么电压对电流是否会有影响呢？） 2、演示：下面请同学们看一看我做的一个小实验：把2.5v的灯泡分别跟一节干电池和两节串联的干电池组成电路。闭合开关，观察先后两次灯泡亮度的不同。（引导学生发现电压不同从而导致通过电阻的电流不同） 小结：说明通过一个灯泡的电流可能跟加在它两端的电压有关系。 3、问：什么是电阻？可能会对电路造成什么影响？ 答：电阻：表示导体对电流的阻碍作用。（那么电阻对电流也是否会有影响呢？） 4、演示：分别把2.5v和3.8v小灯泡跟两节串联的干电池组成电路。闭合开关，观察先后两次打炮亮度的不同。 小结：通过10Ω电阻的电流较小。实验说明：在电压一定时，通过电阻的电流和电阻阻值有关。 实验告诉我们，通过导体电流的大小跟导体两端的电压和导体的电阻这两个因素有关系。本节将学习有关电流跟电压、电阻的关系的知识。 板书：第一节电流跟电压、电阻的关系 二．学习探究： 1、大胆猜想： 根据同学们对电阻、电压、电流的学习，结合以上实验，你可以大胆地猜测一下它们之间可能的数量关系是什么？（分组猜想，并回答猜想依据）
探究电流与电压电阻的关系教学设计 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
§探究电流与电压、电阻的关系 授课人：赵宝东 年级：初三物理 学校：大孙各庄中学
《探究电流与电压、电阻的关系》教学设计 【教学目标】 1．知识与技能 ①通过实验探究电流与电压、电阻的关系； ②会同时使用电压表和电流表测量一段导体两端的电压和通过的电流； ③会使用滑动变阻器来改变一段导体两端的电压。 2．过程与方法 ①通过探究过程，进一步体会科学探究方法； ②领悟用“控制变量法”来研究物理问题的科学方法； ③通过实验、分析和探索过程，提高根据实验数据归纳物理规律的能力，学会用图像研究物理问题。 3．情感态度与价值观 ①在解决问题的过程中，有克服困难的信心和决心，能体验战胜困难、解决物理问题时的喜悦； ②养成实事求是、尊重自然规律的科学态度。 ③重视学生对物理规律的客观性、普遍性和科学性的认识，培养学生科学世界观的形成。 【教学重点和难点】 难点（重点）：通过实验探究电流与电压、电阻的关系，分析出电流与电压、电阻的关系。【教学资源】
多媒体（白板）、电流表和电压表各一个、学生电源、滑动变阻器一个、电阻箱、开关、导线若干。 【教材及学情分析】 电流跟电压、电阻的关系实际上就是欧姆定律，它是电学中的基本定律，是进一步学习电学知识和分析电路的基础，是本章的重点。要求学生和教师共同探究活动得出，从而更进一步体验科学探究的方法。这一节综合性较强，从知识上讲，要用到电路中的电流、电压和电阻的概念；从技能上讲，要用到电流表、电压表和滑动变阻器等，学生要通过实验得出欧姆定律，主要培养实验的设计、数据的记录以及表格数据和图像的分析能力。本节课“探究电流跟电压、电阻的关系”是一个完整的科学探究过程，是在前面“电流”“电压”“电阻”等知识学及电流与电压、电阻的定性关系的基础上，引出“探究电流与电压、电阻会不会有定量关系”的问题。让学生体会科学探究的方法。 【教学设计思路】 本节课的主要内容是探究电流跟电压的关系，其次是探究电流跟电阻的关系。其基本思路是：首先以教师演示实验为基础，引导学生思考实验电路图，确定所需的实验器材，设计出实验并进行实验，通过实验数据和图像的分析得出电流跟电压、电阻的关系。 本节课在设计上体现了以下几个特点： 1．突出观察、实验。将电流跟电压、电阻的关系实验设计为教师演示实验，体现了新课标的理念要求和物理学科的素质教育。培养了学生的观察、设计、分析、归纳概括的能力。 2．通过“控制变量法”科学方法的教学，使学生潜移默化地接受物理学中的研究问题的方法。 3．利用多媒体（白板）辅助教学手段，加大课堂教学容量，激发学生的学习兴趣，提高课堂效率。
电流与电阻的关系实验题 例题.小彬用如图13甲所示的实验器材探究“电流与电阻的关系”。电源电压恒为3V，滑动变阻器上标有“50Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个。 （1）请你用笔画线代替导线，把图13甲所示的实验电路补充完整。 （2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A。 （3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变为伏.，应将滑动变阻器的滑片P向（选填“A”或“B”）移动，记录此时各表的示数。（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）。 实验次数定值电阻（Ω）电流表示数 （A） 15 2100.18 3200.09 （5）实验记录的多组数据如下表所示。分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成比。 （6）完成以上实验中连入滑动变阻器的最大阻值是。 （7）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因。你认为其原因是。 （8）小红选的胆组是5欧10欧30欧滑动变阻器60欧1安，他想控制电压表示数是2伏不变，则电源电压选取的范围是。
（9）小明同学又做“探究电流与电压的关系”实验，老师就实验所收集到的数据跟小明进行了交流与分析．老师认为小明所收集的实验数据中第___次是错误的，原因是__ _． 实验次数123456 电压U/V0.5 1.0 1.5 2.0 2.5 3.0 电流I/A0.10.20.30.40.50.6（10）在探究“导体电流和电阻的关系”时，小刚却发现电流表损坏，聪明的小刚借助一个已知电阻R0和一个单刀双掷开关就解决了问题，设计电路如图2所示，请你将小刚的实验过程补充完整，闭合开关s后：①将单刀双掷开关拨到1处，将滑片滑到某一位置，读出电压表的示数为U1；②______；则通过电阻R的电流I=______．更换电阻R后，应将单刀双掷拨到1处，滑动变阻器的滑片使电压表的示数为______，再重复上述的操作． ? 【拓展单表测电阻或小灯泡电功率】 1该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻R x的阻值，他们进行如下操作： A：闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1； B：将滑动变阻器滑片P滑至b端，读出电流表示数为I2； C：待测电阻R x的阻值的表达式为R x= （用I1、I2、R0表示） 2爱动脑筋的小明想利用“等效替代”的思想设计的测量电阻Rx阻值的实验，经过思考后他设计出甲乙两种方案，（其中R为电阻箱）．老师看了他设计的这两个方案，告诉他们两个方案中有一个可行，另一个不可行，不可行方案在原基础上经过一定的改进后会变得可行．你认为可行的是______（甲/乙）方案，而另一方案不可行的原因是不能测出流过待测
第一节探电流与电压、电阻的关系练习题 1.在探究电阻上的电流跟电压的关系时，我们提出的问题是______你的猜想是______请在下框内画出实验电路图，并设计好记录实验数据的表格。 2．德国物理学家______在19世纪初期经过大量的实验的方法研究了电流、电压和电阻的关系，得到：导体中的电流跟导体两端的电压成______，跟导体的电阻成______，其数学表达式为______公式中电压的单位用______，电阻的单位用______，电流的单位用______欧姆定律是研究导体中的电流与导体两端电压以及导体电阻三者关系的规律。 3．电流、电压、电阻三个物理量，只要知道其中两个，根据欧姆定律就可以求出第三个．因此，R=______；U=______。 4．小红做实验时，把一盏灯两端的电压从4V增加到6V，通过它的电流将从0.5A增加到______A，这只灯的阻值为______ 。 5．从欧姆定律可以看出，千个用电器两墙的电压影响着通过它的______。用电器正常工作时所需的电压，叫做______。如果______比额定电压高很多，很可能损坏用电器，如果实际电压比______低很多，用电器就不能正常工作，有时还会损坏用电器。 6．在如图6—28所示的电路中，当开关都闭合时，下面电路中两灯均亮的是( ) 7．一种指示灯，工作时电阻为6.3 ，通过的电流为0.45A时才能正常发光。要使这种指示灯正常发光，应加多大的电压? 8．一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为( ) A．电阻和电流均保持不变 B．电阻保持不变，电流是原来的2倍 C．电阻和电流都变为原来的2倍 D．电阻减小为原来的一半，电流为原来4倍 9．对欧姆定律的公式I＝U／R理解错误的是( ) A．对某一导体来说，导体中的电流跟这段导体两端的电压成正比 B．在电压相等的条件下，不同导体的电流跟导体的电阻成反比 C．导体中的电流跟导体两端的电压、导体的电阻有关 D．导体中的电流跟导体两端的电压、导体的电阻无关，因为比值U／R是一恒量10．物理兴趣小组的同学独立组装成一盏台灯后，将其接人电路中。闭合开关时，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断。更换新的保险丝后，将台灯单独接人电路，又发现保险丝熔断，其原因可能是( ) A．台灯灯泡的两条接线相碰了 B．灯泡的灯丝断了 C．室内电路中本来就存在短路现象 D．台灯开关的两端短路 11．某滑动变阻器上标有“1A，20 ”字样，当变阻器上的电阻线圈全部连人电路中时，它的两端允许的最大电压为多少?当变阻器线圈有一半连人电路时，变阻器两端电压不得超过多少伏? 新课标第一网 参考答案 1．略 2．欧姆正比反比I=U/R 伏特欧姆安培 3．U/R IR

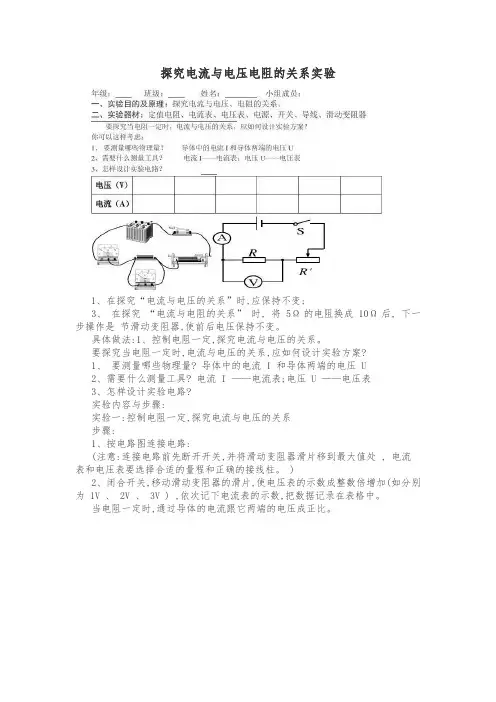

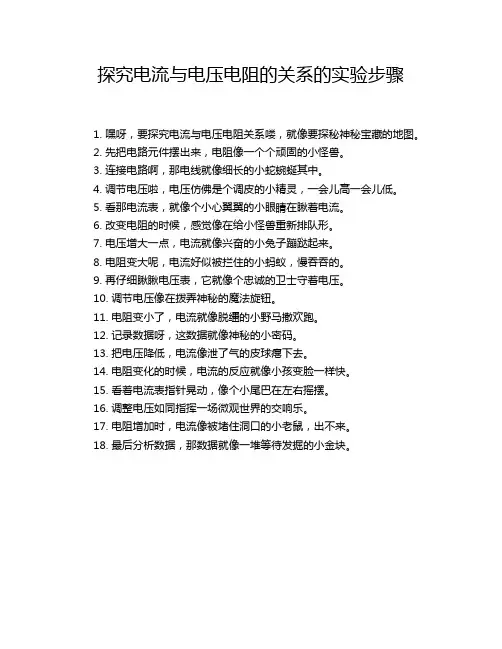

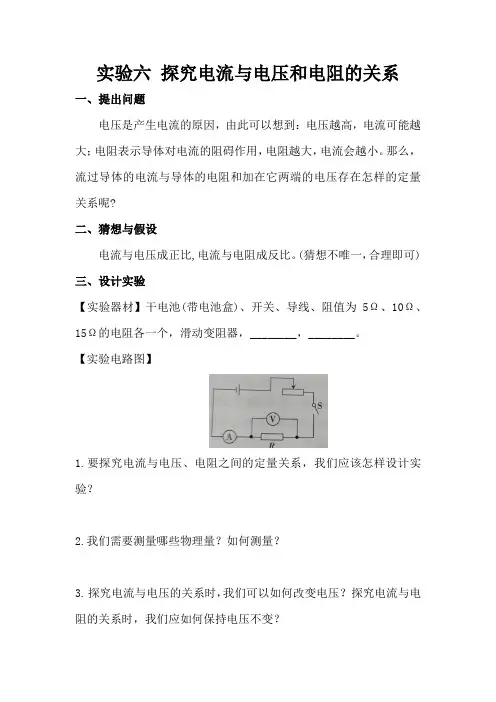

探究电流与电压、电阻关系实验报告 活动 1：电阻上的电流跟两端电压的关系 1．猜想假设：在电阻一定时，电压越高，电路中的电流越_____。 2．设计实验：（1）保持_______不变，用_______、_______测出定值电阻两端的电压和电流。 （2）实验器材： 。 （3）电路图： 画在右边虚线框内并将实物按电路图连成电路 重要知识：此实验滑动变阻器的作用是 3.实验过程： （1）移动滑动变阻器的滑片，眼睛观察电压表，当电压表示数为1V 时，读出电流表示数。 （2）继续移滑动变阻器的滑片，观察电压表，当电压表示数为2V 时，读出电流表示数。 （3）____________________________________________________________ （注：为了便于分析数据，让U 尽量成倍数的增加） 4.实验记录表格： 5.根据数据绘制图像 6.根据数据和图像得出结论：_____________________ 活动 2：电流跟电阻的关系 1. 猜想假设：在电压相同时，电阻越大，电路中的电流越_______。 2. 设计实验：（1）保持_______不变，用电流表测出不同定值电阻的电流值，研究电流跟电 阻的关系。 （2）器材： -___________________ （3）电路图：同实验1 重要知识 ：此实验滑动变阻器的作用是 3.实验过程： （1）用手移动滑动变阻器的滑片，使电压表的示数为3V ，读出电流表的示数，填入表格 （2）断开开关，讲将5欧姆电阻换成10欧姆电阻，闭合开关，观察电压表的示数是否保持 3V 不变向_____调节滑片直到______时，读出此时电流表的示数，填入表格 （3）断开开关_________________________________，闭合开关，_______________ __________________________________________________________________ . 4.试验数据记录表格 5.根据数据绘制图像： 6.根据数据和图像总结结论：___________________________________
