EIA-364-13A插拔力测试方法

EIA-364-13A插拔力测试方法
EIA-364-13A插拔力测试方法

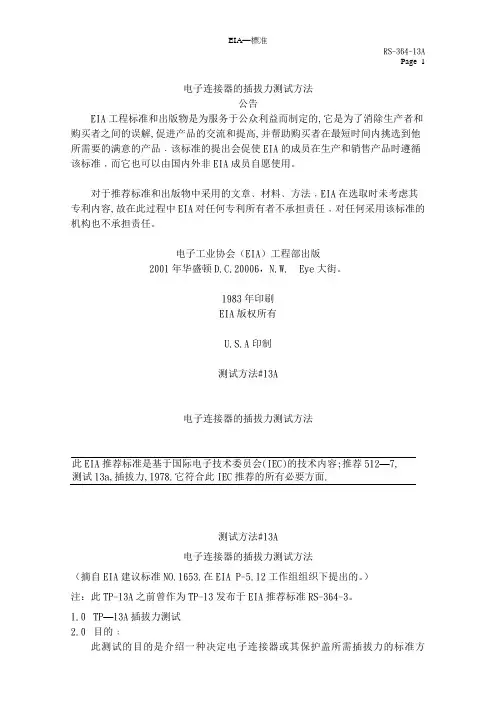

電子連接器的插拔力測試方法

公告

EIA工程標准和出版物是為服務於公眾利益而制定的,它是為了消除生產者和購買者之間的誤解,促進產品的交流和提高,並幫助購買者在最短時間內挑選到他所需要的滿意的產品﹒該標準的提出會促使EIA的成員在生產和銷售產品時遵循該標準﹐而它也可以由國內外非EIA成員自愿使用。

對于推荐標准和出版物中采用的文章﹑材料﹑方法﹐EIA在選取時未考慮其專利內容,故在此過程中EIA對任何專利所有者不承擔責任﹐對任何采用該標準的機構也不承擔責任。

電子工業協會(EIA)工程部出版

2001年華盛頓D.C.20006,N.W. Eye大街。

1983年印刷

EIA版權所有

U.S.A印制

測試方法#13A

電子連接器的插拔力測試方法

此EIA推荐標准是基于國際電子技術委員會(IEC)的技術內容;推荐512—7, 測試13a,插拔力,1978.它符合此IEC推荐的所有必要方面.

測試方法#13A

電子連接器的插拔力測試方法

(摘自EIA建議標準NO.1653.在EIA P-5.12工作組組織下提出的。)

注:此TP-13A之前曾作為TP-13發佈於EIA推荐標準RS-364-3。

1.0TP—13A插拔力測試

2.0目的﹔

此測試的目的是介紹一种決定電子連接器或其保護蓋所需插拔力的標準方法。

3.0樣品准備

測試樣品由一插頭和一可接触端插座組成。除非特別說明﹐樣品應由所有可用硬件包括邊緣﹑机罩﹑線夾﹑螺釘﹑導片或插座組成。除非規格中另有說明,樣品不需要任何方法進行潤滑或清洗。

4.0測試方法

4.1 測試儀器

測試儀器包括﹔

4.1.1可使樣品以正常方式安裝的安裝夾具。

4.1.2測試中﹐測力表或力距表應置於連接器的合適位置,以便於讀數

指針位於量規的中間,這樣,操作量規可精確到±2%。

4.1.3按要求,附屬測量儀器應與測試樣品相配合並隨帶測力表和力矩

表(軸壓等)。

4.2測試步驟

4.2.1除非特別說明﹐樣品應按正常情況進行安裝。

4.2.2插入力

4.2.2.1將兩個相配的電子連接器放在機械裝配初始位置﹐並且測

力表和力矩表的讀數為零。

4.2.2.2按規格中說明的力率將連接器完全充分插入(相配)﹐並記

錄插入力峰值。

4.2.2.3拔出力

按規格中說明的力率將連接器完全拔出﹐並記錄拔出力峰值。

5.0細節說明

按規格要求進行測試時,下列細節將作說明:

(a)被測樣品數目?

(b)插入力和拔出力?

(c)插拔速率?

(d)可能的插入深度。

6.0 參考文件

數據表單包括:

(a)測試標題?

(b)樣品描述包括安裝工具?(c)所用的測試儀器?

(d)測試步驟?

(e)評估與觀測?

(f)測試日期和操作者姓名。
