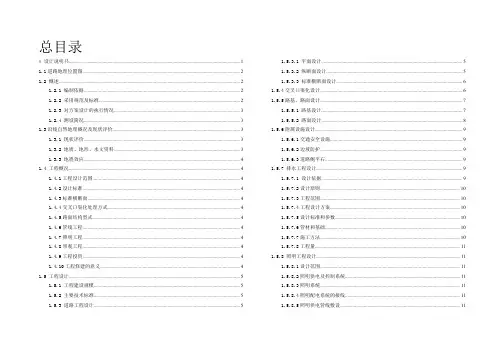

总目录
1 设计说明书...........................................................................................................................................
1.1道路地理位置图................................................................................................................................
1.2 概述...................................................................................................................................................
1.2.1 编制依据...............................................................................................................................
1.2.2 采用规范及标准...................................................................................................................
1.2.3 对方案设计的执行情况.......................................................................................................
1.2.4 测设简况...............................................................................................................................
1.3沿线自然地理概况及现状评价........................................................................................................
1.3.1 现状评价...............................................................................................................................
1.3.2 地质、地形、水文资料.......................................................................................................
1.3.3 地震效应...............................................................................................................................
1.4 工程概况...........................................................................................................................................
1.4.1工程设计范围....................................................................................... 错误!未定义书签。
1.4.2设计标准................................................................................................................................
1.4.3标准横断面............................................................................................................................
1.4.4交叉口渠化处理方式............................................................................................................
1.4.5路面结构型式........................................................................................................................
1.4.6管线工程................................................................................................................................
1.4.7照明工程................................................................................................................................
1.4.8景观工程................................................................................................................................
1.4.9工程投资................................................................................................................................
工程修建的意义...............................................................................................................................
1.5 工程设计.......................................................................................................... 错误!未指定书签。
1.5.1 工程建设规模.......................................................................................................................
1.5.2 主要技术标准.......................................................................................................................
1.5.3 道路工程设计.......................................................................................................................
平面设计...................................................................................................................................
纵断面设计...............................................................................................................................
标准横断面设计.......................................................................................................................
1.5.4交叉口渠化设计....................................................................................................................
1.5.5路基、路面设计....................................................................................................................
路基设计...................................................................................................................................
路面设计...................................................................................................................................
1.5.6附属设施设计........................................................................................................................
交通安全设施...........................................................................................................................
边坡防护 (9)
道路侧平石...............................................................................................................................
1.5.7 排水工程设计.......................................................................................................................
设计依据...................................................................................................................................
设计原则...................................................................................................................................
工程范围...................................................................................................................................
工程设计方案...........................................................................................................................
设计标准和参数.......................................................................................................................
管材和基础...............................................................................................................................
施工方法...................................................................................................................................
工程量.......................................................................................................................................
1.5.8 照明工程设计.......................................................................................................................
设计范围...................................................................................................................................
照明供电及控制系统...............................................................................................................
照明系统...................................................................................................................................
照明配电系统的接线...............................................................................................................
照明供电管线敷设...................................................................................................................
接地系统...................................................................................................................................
1.5.9绿化工程................................................................................................................................
工程概况...................................................................................................................................
设计范围...................................................................................................................................
设计法规与设计依据...............................................................................................................
设计原则...................................................................................................................................
设计特色...................................................................................................................................
设计方案...................................................................................................................................
2 工程概算...............................................................................................................................................
2.1 编制依据...........................................................................................................................................
2.2工程投资............................................................................................................................................
3 设计图纸...............................................................................................................................................
1 设计说明书
1.1道路地理位置图
岱山西路建设工程位于南京市西南部，北接天保立交一期，南至管道路，道路全长0.41km，是规划的南北向城市次干道。规划红线宽度为35m。岱山西路为天保立交一期工程的延伸段，项目的东侧是西善桥经济适用房地块。道路的建设对于完善道路路网建设、促进沿线地块开发，特别是解决西善桥经济适用房的居民出行问题具有重要作用。
1.2 概述
1.2.1 编制依据
(1) 雨花台区建设局委托书
(2)《关于同意岱山西路建设工程立为准备项目的批复》宁建综字[2008]244号
(3) 建设方提供的本工程地形及规划红线图
(4) 由江苏省地质工程勘察院提供的《雨花台区新建岱山西路岩土工程勘察报告》
(5) 方案设计评审会专家意见
1.2.2 采用规范及标准
(1)城市道路设计规范 CJJ37－90
(2)公路工程技术标准 JTG B01-2003
(3)公路沥青路面设计规范 JTG D50-2006
(4)公路路基设计规范 JTJ D30-2004
(5)公路路线设计规范 JTG D20-2006
(6)城市道路和建筑物无障碍设计规范 JGJ 50-2001
(7)城市道路交通规划设计规范 GB50220-95
(8)道路交通标志标线 GB5768—1999
(9)公路工程抗震设计规范 JTJ 004－89
(10)公路工程地质勘察规范 JTJ064-98
(11)岩土工程勘察规范 GB50021-2001
(12)公路土工实验规程 JTJ051-93
(13)室外排水设计规范 GB 50014-2006
(14)室外给水设计规范 GB 50013-2006
(15)城市给水工程规划规范 GB 50282-98
(16)城市排水工程规划规范 GB 50318-2000
(17)城市工程管线综合规划规范 GB 50289-98
(18)给水排水制图标准 GB/T50106-2001
(19)城市道路照明设计标准 CJJ45-2006
(20)城市道路照明工程施工及验收规程 CJJ89-2001
(21)供配电系统设计规范 GB50052-95
(22)低压配电设计规范 GB50054-92
1.2.3 对方案设计的执行情况
问题(1)：三角岛交叉口面占地大，有行人通过，建议取消绿化。解决方案：将原设计中绿化改为硬质铺装。
问题(2)：需要补充深路堑的边坡维护方案。
解决方案：在征地线内考虑削坡，降低边坡高度后采用植草防护。
问题(3)：建议增加交叉口处最小纵坡，方便今后竖向设计，以利于排水。
解决方案：将交叉口处纵坡调整至1% 。
问题(4)：若考虑与天保立交一期一致，人行道铺装也应一致。
解决方案：已将人行道铺装改为和天保路天保立交一期一致的铺装形式。
问题(5)：路面结构偏厚，建议优化。
解决方案：已优化路面结构。
1.2.4 测设简况
岱山西路建设工程位于南京市雨花台区，北接天保立交一期，南至管道路，道路全长0.41km。
我院于2008年5月接受雨花台区建设局关于岱山西路建设工程设计任务委托；
2008年5月底，会同雨花台区有关部门对全线进行了初步踏勘；
2008年6月上旬，向规划等有关部门进行了征询及资料收集工作。
2008年6月，根据专家意见进行方案设计的编制工作。
本初步设计文件根据岱山西路规划道路等级、规划红线及方案设计成果进行编制，供建设单位及专家评审。
1.3沿线自然地理概况及现状评价
1.3.1 现状评价
西善桥经济适用房项目地块北侧有宁芜公路和绕城高速，以及宁芜铁路。地块西侧有快速路绕越公路。项目地块范围内主要有岱山西路、管道路、岱山东路、岱山南路、岱山北路、岱山中路、天保立交一期等规划及现状道路。其中天保立交一期工程已经建设完成，其他道路均为规划道路。岱山东路、岱山西路、岱山南路、和岱山北路四条城市次干道构成一个环行的路网，管道路与岱山中路分别是该地块东西向和南北向的主干道，一起承担着该地块主要的交通流。另外，规划范围内一些支路将主干路和次干路串联起来，形成规划地块内成熟的道路网。管道路西接绕越公路通向板桥方向，向东经规划中的岱山东路后与宁芜公路相接，解决了该地块东西向的交通出行问题。岱山西路北接天保立交一期工程，经天保立交一期与绕城公路和宁芜高速相接，通向市区及长江三桥方向。岱山东路向北与宁芜公路相接，和岱山西路一起解决了该地块南北向的交通出行问题。
1.3.2 地质、地形、水文资料
本次设计以《雨花台区新建岱山西路道路岩土工程勘察报告》为依据，分析如下：
（1）地形、地貌
拟建场地位于雨花经济开发区内。属岗地前缘地貌单元。经过人工改造，原始景观已不复存在，地面较平坦，局部略有起伏，地面孔口高程为14.33～25.94m，最大高差为1.61m。
（2）土层分布
根据野外勘探鉴别及室内土工试验成果分析，场地土层自上而下依次为：
1层素填土：灰黄～灰色，主要为黏性土，含少量混碎石植物根茎，结构松散。该层层厚0.5～1.1m；
3-2层粉质黏土：灰黄色，可塑，刀削面光滑，具光泽，无摇振反应，干强度中，韧性中。该层层厚1.8～8.8m；
3-3层粉质黏土：黄褐色，硬塑，刀削面光滑，具光泽，干强度中高，韧性中高。局部有较多FeMn质结核、龄土团块分布。该层层厚≥12.1m；
（3）地下水类型及水位
勘测期间未测得孔隙潜水。
1.3.3 地震效应
南京地区抗震设防烈度为七度，设计按近震考虑。拟建道路无液化土层存在，场地土体分布较稳定，总体强度较高，综合判定该场地为抗震有利地段。
1.4 工程概况
1.4.1工程设计范围
岱山西路建设工程位于南京市雨花台区，起点位于天保立交一期(桩号K0+000)，终点位于管道路(桩号K0+407.23)，工程范围内道路全长约407米。沿线共2个交叉口，分别为起点处与天保路
交叉口，终点处与管道路交叉口。
1.4.2设计标准
道路等级为城市次干道，根据《城市道路设计规范》，城市次干路Ⅰ级标准设计行车速度为
50km/h或40km/h。因为岱山西路目前承担着西善桥小区南北向主要的交通流，是目前该地块南北向的唯一交通要道。天保立交设计行车速度采用50 km/h，所以道路设计行车速度采用50km/h。
1.4.3标准横断面
3m（人行道）+4.5m（非机动车道）+1.5m（侧分带）+7.5m（机动行道）+2m（中分带）+7.5m （机动行道）+1.5m（侧分带）+4.5m（非机动车道）+3m（人行道）＝35m
1.4.4交叉口渠化处理方式
a．工程起点处与天保路交叉口不考虑渠化设计。
b．工程在与管道路交叉口处考虑渠化设计，在交叉口范围内拓宽进口道，增加交叉口的蓄车能力。设置三角岛，单独设置右转车道，同时结合交叉口出口道拓宽设置公交停靠站，合理利用交叉口范围内的空间。
1.4.5路面结构型式
路面类型的选定根据自然地理环境、工程地质条件、材料来源和现有道路使用情况综合确定。由于沥青混凝土路面的变形协调能力和行车舒适度优于水泥混凝土路面，且维修养护方便、快捷，不需中断交通，施工工期较短等优势突出，因此本项目路面推荐采用沥青混凝土路面。
1.4.6管线工程
岱山西路道路全线新敷设雨水管线、污水管线、路灯管线、电力管线、燃气管线及通信管线。
1.4.7照明工程
路灯间距原则为35m，遇交叉口和特殊路段可做适当调整。灯具悬高10m，主车道平均维持照度约22.5lx。在交叉口、出入口、曲线路段、坡道等复杂路段适当加强照明亮度。在环形弯道上灯具沿曲线外侧单侧布置，间距也适当减小。
1.4.8景观工程
此次景观工程范围为道路红线内的绿地包括行道树绿化，中分带绿化及人行道铺装等。
1.4.9工程投资
本项目建安工程费合计994.56万元，其他建设费用115.50万元，预备费35.99万元，工程前期费用89.46万元，总投资1235.5万元。
1.4.10工程修建的意义
管道路南侧西善桥经济适用房小区项目已经完成，管道路北侧西善桥经济适用房小区项目即将开发。天保立交一期工程已建设至西善桥经济适用房小区北侧，但是南侧小区内的居民目前只能通过很窄的天保老路与已建成的天保立交一期相接，天保立交一期与小区之间尚需修建一段道路来解决这个问题。随着岱山西路和管道路的建设，西善桥经济适用房小区的居民可以经管道路和岱山西路，通过已建的天保立交一期出行，解决了小区居民的出行问题。随着周边地块的逐步开发，道路建设的不断推进，路网系统将逐步完善。
1.5 工程设计
1.5.1 工程建设规模
岱山西路建设工程北起天保立交一期工程，南至管道路，道路全长约407米。
1.5.2 主要技术标准
道路等级：城市次干道
路面设计荷载：BZZ－100
路面结构型式：沥青混凝土路面
根据《城市道路设计规范》，道路平、纵线形主要设计标准见表一：
主要技术标准表一
1.5.3 道路工程设计
1.5.3.1 平面设计
道路平面线型由规划部门根据城市总体规划确定，本工程按规划坐标进行中桩定测。道路工程起点桩号为K0＋000，终点桩号为K0+407.23，整个工程全长407.23米。工程范围内道路线型均为直线型。
纵断面设计
（1）设计依据：
建设方提供的《竖向规划图》。
全线控制点共有三处，分别为：
a.起点顺接天保立交一期工程，控制点高程为25.27米；
b.在管道路交叉口处控制点高程为23米；
c.终点南侧规划道路交叉口控制点高程为22米。
（2）设计原则
a.纵断面最小纵坡不小于0.3%，以满足最小排水坡度的要求；
b. 纵断面设计结合现状地形，在满足规范要求的前提下，尽量减少填挖高度；
c. 坡长满足最小坡长要求；
d. 满足规划控制要求。
（3）设计方案：
最大纵坡为2.36%，最小纵坡为0.3%。最大坡长为227.64米，最小坡长为150.74米。
1.5.3.3 标准横断面设计
道路规划红线为35米。
推荐方案：
具体布置如下:
3m（人行道）+4.5m（非机动车道）+1.5m（侧分带）+7.5m（机动行道）+2m（中分带）+7.5m （机动行道）+1.5m（侧分带）+4.5m（非机动车道）+3m（人行道）＝35m
断面布置为双向四车道，采用绿化带分隔机动车道和非机动车道,使机动车与非机动车分行，提高机动车和非机动车的通行能力，保证车辆的行驶安全。
标准横断面（推荐方案）
比较方案：
作为天保路的南延段，考虑断面的统一性，道路标准横断面沿用已建的天保路立交一期工程横
断面布置形式。具体布置如下：
4m（人行道）+1.5m（绿化带）+11m（车行道）+2m（中分带）+11m（车行道）+1.5m（绿化带）+4m（人行道）＝35m
断面布置为双向四车道，机非混行，可以采用标线或隔离栏杆分离机动车与非机动车，保证车辆的行驶安全。
标准横断面（比较方案）
推荐方案和比较方案均设置了中央分隔带，增强了景观的效果。同时，分隔带起到隔离对向车流的作用，提高了机动车的行驶能力，保证了车辆的行驶安全。推荐方案采用绿化带分隔机动车道和非机动车道,使机动车与非机动车分行，提高机动车和非机动车的通行能力，保证车辆的行驶安全。作为天保立交一期的南延段，比较方案考虑到断面的统一性，采用和天保路相同的横断面形式。为保证车辆的行驶安全，可以采用标线或隔离栏杆分离机动车与非机动车。但是比较方案中若采用隔离栏杆分离机动车与非机动车，隔离栏杆需要后期的养护和清洁。若采用标线分离机动车与非机动车，会有一定的安全隐患。推荐方案和比较方案都能满足道路的通行要求，考虑到道路的景观效果、绿化面积和道路的安全性，建议采用推荐方案的断面形式。
1.5.4交叉口渠化设计
工程设计范围内共有两个交叉口：天保路交叉口和管道路交叉口。
（1）工程起点处与天保路交叉口不考虑渠化设计。因为该交叉口主要为近期交通服务，随着
该地块范围内路网的逐步完善，在远期规划中考虑取消该交叉口。
（2）本项目与管道路一期工程相交时，考虑通过渠化设计优化交叉口，增加交叉口的通行能力。将交叉口进口道渠化拓宽，设置渠化段，增设左转、右转车道，不同行驶方向的车辆在相应方向的车道上排队等候信号灯。提高交叉口的蓄车能力，从而提高交叉口的运行效率。
交叉口设计时还考虑了公交车站的设置。拓宽交叉口出口道，设置公交停靠站，减少公交车辆停车起步对主线车辆的干扰，同时也便于乘客的换乘。
交叉口渠化方案一（不设置三角岛）：
岱山西路与管道路平面交叉，管道路规划为城市主干道，两条道路等级均较高，对于交叉口的设计方案如下：在交叉口范围拓宽进口道，由路段上的两车道增加到四车道，设置左转、右转车道，增加交叉口的蓄车能力，同时在结合交叉口出口道拓宽设置公交停靠站。合理利用交叉口范围的空间。
交叉口渠化方案二（设置三角岛）：
考虑到管道路为城市主干道，两条等级较高的道路相交，交通转换流量较大，交叉口需要合理设置车道，以增加道路的通行能力，避免交叉口出现拥堵现象。
为了使交叉口的交通组织更加有序，可以在交叉口内设置三角岛，右转车辆可直接转向，减少进入交叉口排队等候的时间。
两个方案相比较而言，设有三角岛的方案，交叉口占地面积较大，但是交叉口范围的交通组织更加完善。设有三角岛的方案单独设置右转车道，使右转车辆可以直接转向。同时，通过设置三角岛，使车辆通过交叉口的距离变短，提高了通行能力。设计推荐采用设有三角岛的方案，有利于交叉口的流畅安全。
具体交叉口设计方案详见交叉口渠化方案设计图。
1.5.5路基、路面设计
1.5.5.1 路基设计
（1）一般路基设计
道路路基一般路段采用素土填筑，路基应分层铺筑，均匀压实。路基压实度标准采用重型击实标准，应符合表二规定。
路基压实度重型标准表二（2）路基加固处理
根据《雨花台区岱山西路工程岩土工程勘察报告》，
1层：素填土，层底标高平均值24.21米，容许承载力80KPa，
3－2层：粉质黏土，层底标高平均值17.98米，容许承载力180KPa，
3－3层：粉质黏土，层底标高平均值10.08米，容许承载力240Kpa。
本区属相对稳定区，适宜本工程建设。根据地质报告，1层素填土厚度在0.5～1.1m之间，当路槽位于一层素填土中时，须进行换填处理。处理深度根据实际情况采用20～60cm6%石灰土分层换填。
（3）浜塘处理：
道路沿线经过浜塘部分，应清除淤泥，回填碎石土（80%碎石）至路基加固层底。水塘部分施工前必须先围堰再抽水清淤，淤泥深度在1.5m范围以内必须将淤泥全部清除，淤泥深度超过1.5m 时，1.5m以上的淤泥必须清除，以下部分可以采用抛石挤淤，或继续清除全部淤泥，根据现场情况具体确定。清淤处理后。边坡素土按1：1.5挖成台阶，浜底铺砾石砂，平均厚度控制在30cm左右并压平、挤密和稳定。砾石砂铺压后，塘内即可摊铺土工布。要求质量不小于400g/m2，可采用透水性土工布，摊铺搭接宽度为50cm，土工布下料时应考虑包裹至路基边线，并有1m压边，之后用石灰改良土填至路槽底。在摊铺过程中应做好排水工作，严禁在水中摊铺和压实。
（4）路基材料：
a、路堤填料规定
路堤填料，不得使用淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土。
液限大于50、塑性指数大于26的土，以及含水量超过规定的土，不得直接作为路堤填料。需要应用时，必须采取满足设计要求的技术措施，经检查合格后方可使用。
捣碎后的种植土，可用于路堤边坡表层。
b、路基填方材料强度
路基填方材料，应有一定的强度。路基填方材料，应经野外取土试验，符合下表的规定时，方可使用。
路基填方材料最小强度表
注：表列强度按《公路土工试验规程》，对试样浸水96h的CBR试验方法测定。
1.5.5.2 路面设计
本工程是规划东西向的城市次干道，本段道路路面结构具体如下：
机动车道路面结构：
4cm 细粒式沥青砼（AC－13C）
6cm 中粒式沥青砼（AC－20C）
8cm 粗粒式沥青砼（AC－25C）
沥青透层
30cm 二灰碎石（石灰：粉煤灰：碎石=6：14：80）
20cm 二灰土（石灰：粉煤灰：土＝10：20：70）
路面结构总厚度68cm
非机动车道路面结构：
4cm 细粒式沥青砼（AC－13C）
6cm 中粒式沥青砼（AC－20C）
沥青透层
20cm 二灰碎石（石灰：粉煤灰：碎石=6：14：80）
20cm 二灰土（石灰：粉煤灰：土＝10：20：70）
路面结构总厚度50cm
人行道路面结构：
10cm 现浇混凝土压花
15cm 碎石垫层
路面结构总厚度25cm
起点处天保路老路较高，改造需翻挖老路，改造后路面结构为：
4cm 细粒式沥青砼（AC－13C）
6cm 中粒式沥青砼（AC－20C）
沥青透层
20cm 二灰碎石（石灰：粉煤灰：碎石=6：14：80）
20cm 二灰土（石灰：粉煤灰：土＝10：20：70）
路面结构总厚度50cm
1.5.6附属设施设计
1.5.6.1交通安全设施
为方便人们对道路的使用，保证交通流的安全、畅通，也为了便于对道路的管理，需要设置交通管理设施。交通管理设施主要包括：标志、标线和信号灯等。
a.标志
为了给司机提供必要的道路交通信息，引导交通流正确地运行，需要在道路沿线设置交通标志。
交通标志的设置位置一般在道路两侧和道路上方，依据标志的性质以及道路条件采用不同的型式。从版面内容上标志一般分为警告、禁令、指示及指路四种。
本次工程中包含指路标志牌3个，禁令标志牌3个。
b.标线
交通标线的设置是为了诱导交通流，给司机提供必要的警告、限制或指示，保证交通流安全畅通地运行。
在道路全线均设置车行道边缘线、车行道分界线，在平交路口设置人行横道线和导向箭头。
c.信号灯
工程范围内有7组信号灯设置在平交路口。
1.5.6.2边坡防护
在一般填方路段两侧按1：1.5坡度采用植草防护；
在一般挖方路段两侧按1：1坡度采用植草防护。
本工程范围内，在与管道路交叉口处有山包，挖方最高达到8.96米。根据平面图和现场踏勘，交叉口实施后，道路红线外挖方高度为5.8米。在征地线内考虑削坡，再将边坡高度降为2米，路堑边坡高度为2米，采用植草防护。
1.5.6.3道路侧平石
道路侧平石采用预制砼侧平石。
1.5.7 排水工程设计
1.5.7.1 设计依据
1、本公司道路方案设计
2、雨花台区土地用地性质规划图
3、《室外排水设计规范》GB50014—2006
4、《给水排水管道工程施工及验收规范》GB50268—97
1.5.7.2设计原则
1、本次道路排水体制采用雨、污分流制；
2、根据现状地形及道路规划，合理利用地下空间，充分利用现有排水设施，雨水经收集后就近排入现状河道，污水集中收集后，排入雨花开发区规划污水处理厂。
1.5.7.3工程范围
本次工程设计范围为天保立交一期工程至管道路，全长约407米。
1.5.7.4工程设计方案
雨、污水管道沿路敷设，雨水经集中收集后就近排入现状河道，污水经集中收集后排入规划道路中，最终进入雨花开发区规划污水处理厂。
1.5.7.5设计标准和参数
（1）雨水工程
a 、暴雨强度公式：采用南京市的暴雨强度公式 q=
8
.0)
3.13()
lg 671.01(3.2989++?t P (l/s ·ha) b 、设计暴雨重现期P ＝1年 c 、综合径流系数 ψ＝0.65 d 、降雨历时:t=t 1+mt 2 （min ）
m －延缓系数，2。
t 1－地面集水时间，道路采用10min
e 、雨水设计流量Q ＝ψ·F ·q
F －汇水面积（ha ）
（2）污水工程
本次设计道路下，天保路De400污水管（已设计）接入，同时接纳管道路污水，集中收集后排入规划道路中，最终排入雨花区规划污水处理厂。 1.5.7.6管材和基础 （1）管材
排水工程目前常用的管材有：塑料管（包括HDPE 管、UPVC 管、玻璃钢夹砂管等）、钢筋砼管、球墨铸铁管，上述三种管材优缺点比较如下：
a 、 塑料管：管道质量轻，便于施工，耐腐蚀，水力性能好；但管道有3%左右的竖向变 形，一般在道路下适合采用小口径的塑料排水管。管道接口可采用承插橡胶圈接口和 热熔连接，不易漏水。
b 、钢筋砼管：重量大，施工较不便，表面粗糙，水流阻力较大，但管材价格低，刚性好。小口径钢筋砼管一般采用承插橡胶圈接口，大口径（一般d ≥800）钢筋砼管一般采用钢丝网水泥沙浆抹带接口，此种接口对管道基础的要求较高。
c 、 球墨铸铁管：重量较大，使用寿命长，耐腐蚀，但价格高。管道接口以承插橡胶圈形式较多，止水性能好。
本设计污水管采用De400HDPE 管，承插橡胶圈接口；雨水管d ＜800采用HDPE 管，承插橡胶圈接口，d ≥800采用钢筋砼管，钢丝网水泥沙浆抹带接口。
（2）管道基础
根据本段地质钻探报告，HDPE 管管道基础采用国标（04S520—57），200mm 砂砾基础层，粗砂回填至管外顶以上0.5m 。
钢筋砼管采用180°钢筋砼基础，见04S516—11。 1.5.7.7施工方法
本工程道路与排水工程同步实施，管道施工均采用开槽埋管。 1.5.7.8工程量 （1）雨水管道
（2）污水管道
1.5.8 照明工程设计
1.5.8.1设计范围
本设计为岱山西路市政基础设施工程。全长约为0.48km。
1.5.8.2照明供电及控制系统
考虑低压供电半径的影响及供配电系统的经济性，在适当位置设置箱式变电站。高压电源均就近引自当地的供电网络。
无功补偿：所有的路灯灯具均设单灯补偿，补偿后的功率因素达应到0.85以上。
电能计量：在箱变低压侧预留电流互感器和电度表的位置。
1.5.8.3照明系统
路灯间距原则为35m，遇交叉口和特殊路段可做适当调整。灯具悬高10m，主车道平均维持照度约22.5lx。
灯具要求采用截光型或半截光型的灯具。布置应达到以下照明指标：平均维持照度不小于15lx，照度均匀度为0.35。
在交叉口、出入口、曲线路段、坡道等复杂路段适当加强照明亮度。在环形弯道上灯具沿曲线外侧单侧布置，间距也适当减小。
1.5.8.4照明配电系统的接线
本工程供电干线均采用YJV型五芯等截面电力电缆。
为平衡三相负荷，灯具的接线顺序为：L1，L2，L3，L3，L2，L1的三相跳跃接线顺序。
1.5.8.5照明供电管线敷设
灯电缆护套管预埋在防撞护栏内，在下穿车行道时应加穿镀锌钢管加以保护。
电缆过街处设手孔井，沿线根据穿线需要设置小手孔井。1.5.8.6接地系统
灯具接地系统：道路照明工程采用TN-S系统，设专用PE线，金属灯柱接地端及所有电器设备外露可导电部分均应与PE线可靠联结，在每个回路的首末端做重复接地，要求接地电阻小于10欧姆。
6.6.2箱式变电站接地系统：箱式变电站接地装置采用镀锌角钢接地极，接地线采用镀锌扁钢。要
求接地电阻小于4欧姆。
1.5.9绿化工程
1.5.9.1工程概况
岱山西路建设工程位于南京市西南部，北接天保立交一期，南至管道路，道路全长约0.41km，是规划的南北向城市次干道，规划红线宽度为35m。计算行车速度为50km/h。
道路两侧多为居住用地。
1.5.9.2设计范围
此次景观工程范围为道路红线内的绿地包括行道树绿化，中分带绿化及人行道铺装等。
景观工程量：行道树129棵，绿化面积：2282平方米。
1.5.9.3设计法规与设计依据
a、《城市道路绿化规划与设计规范》(CJJ 75-97)
b、《绿地设计规程》(DBJ08-15-89)
c、《花坛花境技术规程》(DBJ08-66-97)
1.5.9.4设计原则
a、功能性的原则
树种选择要求达到一定的景观效果，起到防眩的功能。
b、经济性的原则
树种选择上要求选用耐修剪等经济性树种，便于日后的养护管理。
c、因地制宜、适地适树的原则
树种选择以乡土树种为主
d、生态性的原则
1.5.9.5设计特色
a、根据岱山西路道路的横断面以及道路沿线的用地规划，采用乔木+灌木的方式搭配。
b、景观设计与道路周边规划环境相协调一致。
c、充分发挥该绿化带的作用，反映良好的生态景观效益。
1.5.9.6设计方案
3.0m（人行道）+
4.5m(非机动车道)+1.5m(侧分带)+7.5m（车行道）+2m（中分带）
+7.5m（车行道）+1.5m（侧分带）+4.5m(非机动车道)+3.0m（人行道）＝35m
a、绿化构思：
该段绿化构思延伸天保立交绿化形式，行道树采用法桐，间隔6米种植。根据植物的生态习性合理选择绿化植物，并且在景观上要求“三季有花，四季常青”。本条路的绿化植物选择紫薇、石楠等大灌木构成上层景观，其下满植色彩绚丽的红叶石楠、龟甲冬青、金边黄杨、金叶女贞、红花继木等植物，点缀种植海桐球，高低层次的搭配突出了现代景观色彩的节奏性，丰富性。
绿化总平面
绿化方案平面图（通用全线）：
绿化方案立面图：
b、铺装设计：
综合周边的规划及道路景观延伸的统一性考虑，3米宽的人行道铺装材料采用素混凝土整浇，体现简洁明快，大气的铺装景观。
部分植物图示:
苗木表:
2 工程概算
2.1 编制依据
2.1.1有关本工程方案设计图纸及文本。
2.1.2《江苏省市政工程计价表》（2004年）、《建设工程工程量清单计价规范》GB50500-2003。
2.1.3劳动保险费、工程定额测定费、安全生产监督管理费执行宁建基（2004）240号文。
2.1.4现场安全文明施工费执行苏建价（2005）349号文。
2.1.5建设工程营业税执行宁建基字（96）47号文。
2.1.6材料价格调整执行《南京工程造价管理》（2007.4期）中建设工程材料预算指导价同时结合市场价。
2.1.7人工工资执行宁苏建价（2006）276号文。
2.1.8设计费执行国家计委、建设部计价格（2002）10号文。
2.2工程投资
本项目建安工程费合计994.56万元，其他建设费用115.50万元，预备费35.99万元，工程前期费用89.46万元，总投资1235.5万元。详见“估算表”。
估算表
工程名称：岱山西路建设工程
住宅小区中水工程初步设计说明书
住宅小区中水工程初步设计说明书
目录 第一章项目简介..................................... 1... 1.1 项目名称及承办单位.............................. 1.. 1.2 项目背景........................................ 1... 1.3 工程概述........................................ 2...第二章设计依据、原则和范围......................... 3.. 2.1 设计依据和主要资料.............................. 3.. 2.2 设计原则........................................ 3... 2.3 工程设计规范及标准.............................. 3..第三章中水系统型式的选择........................... 5.. 3.1 建筑小区中水系统型式的分类...................... 5.. 3.2 本项目中水系统型式的选择........................ 6..第四章中水处理站设计规模的确定..................... 7. 4.1 建筑小区中水水源的选择.......................... 7.. 4.2 小区中水原水量的确定............................ 7.. 4.3 小区中水需水量的确定............................ 7.. 4.4 小区中水站处理规模的确定........................ 8.. 4.4 进、出水水质的确定.............................. 8..第五章中水处理站位置及配套管网系统................ 1. 0 5.1 中水处理站的位置............................... 1.0.
市政工程设计概算编制办法 本办法适用于城市新建、改建和扩建的给水、排水、道路、桥涵、隧道、固体废物、燃气和集中供热等市政工程项目设计概算的编制。 设计概算或修正概算是初步设计文件或技术设计文件的重要组成部分.概算应控制在批准的建设项目可行性研究报告投资估算允许浮动幅度范围内.概算经批准后是基本建设项目投资最高限额，是编制建设项目投资计划、确定和控制建设项目投资的依据，是控制施工图设计和施工图预算的依据，是衡量设计方案经济合理性和选择最佳设计方案的依据，是考核建设项目投资效果的依据。 设计概算的编制单位应对概算全面负责.当由几个单位共同编制设计概算时，主体编制单位应负责统一制定概算编原则和依据、工程设备与材料价格、取费标准等的协调与统一，并汇编总概算，其他单位负责编制各自所承担部分的设计概算。 市政工程项目设计概算的编制中，必须严格执行国家的方针、政策和有关法规制度，在调查研究的基础上，如实反映工程项目建设规模、标准、工期、建设条件和所需投资，合理确定和严格控制工程造价。设计单位应按不同的设计阶段编制概算和修正概算.概算编制人员应深人现场，搜集上程所在地有关的基础资料，包括相关定额、取费标准、工资单价、材料设备价格、运输和施工条件等，并全面了解建没项目的资金筹措、实施计划、水电供应、配套工群、征地拆迁补偿等情况。各省、自治区、直辖市建设主管部门，可在本办法的基础上结台当地
实际情况制定补充规定，并报住房和城乡建设部备案。 设计概算文件由封面、扉页、概算编制说明、总概算书、综合概算和单位工程概算书组成。 封面及扉页的组成封面有项目名称，编制单位、编制日期及第几册内容，扉页有项目名称、编制单位、单位资格证书号、单位主管、审核、专业负责人和主要编制人的署名，审核和编制人员应签名并加盖执业(从业)资格印章。 概算编制说明应包括以下主要内容 工程简要概况:包括建设规模和建设范围，并明确建设项目总概算中所包括的和不包括的工程项目和费用，如有几个单位共同编伟咐，则应说明分工编制的情况。 编制依据，应包括以下主要内容: 1)国家和主管部门发布的有关法律、法规、规章、规程等。 2)批准的可行性研究报告(修正概算时为初步设计文件)等有关资料。 3)初步设计(或技术设计)图纸等设计文件。 4)部门或地区发布的建筑、安装、市政工程等相关定额。 5)工程所在地的人工、村料、机械及设备价格等。 6)国外初步询价资料及所采用的外汇汇率。 7)与概算有关的合同、委托书、协议书、会议纪要等。 8)工程建设其他费用内容及费率标准。 9)工程所在地的自然、技术、经济条件等资料。
工程设计证书编号：A222000384 工程编号： 龙湖区龙祥街道夏桂埔社区 “百村示范、千村整治”美丽宜居乡村建设工程 初步设计 二○一八年十一月
目录 1 设计说明书 (1) 1.1 概述 (1) 1.1.1 任务依据 (1) 1.1.2 设计标准 (1) 1.1.3 工程概况 (1) 1.1.4 项目研究过程 (2) 1.1.5 可行性研究报告批复意见的执行情况 (2) 1.1.6 其他需要说明的事项 (2) 1.2 功能定位 (2) 1.2.1 规划情况 (2) 1.2.2 交通量预测 (2) 1.2.3 工程建设意义 (2) 1.3 建设条件 (3) 1.3.1 沿线自然地理概况 (3) 1.3.2 工程地质条件 (5) 1.3.3 交通设施现状与规划 (6) 1.3.4 沿线环境敏感区（点）分布及对项目建设的影响 (7) 1.3.5 项目区域内铁路、水运、航空、管道等运输方式对项目的影响 (7) 1.3.6 沿线市政管线的现状与规划 (7) 1.3.7 各项（地质、地震、环保、水保等）专项评价、评估结论对项目的影响 .. 7 1.3.8 有关部门对重大问题的意见，沿线居民的要求或建议 (7) 1.3.9 其他 (7) 1.4 工程设计 (7) 1.4.1 设计原则 (7) 1.4.2 设计依据 (8) 1.4.3 技术标准与设计技术指标 (9) 1.4.4 平面和纵断面设计 (9) 1.4.5 横断面设计 (10) 1.4.6 路基、路面结构设计 (11) 1.4.7 道路附属工程设计 (14) 1.4.8 桥梁、隧道及涵洞设计 (14) 1.4.9 排水工程 (14) 1.4.10 沿线环境保护设施 (15) 1.4.11 近远期结合实施方案 (20) 1.4.12 新技术应用情况及下阶段需要进行的试验研究项目 (20) 1.4.13 设计配合及存在问题与建议 (21) 2 工程概算 (21) 2.1 工程概况 (21) 2.2 编制依据 (21) 2.2.1 工程项目及工程量： (21)
鄂尔多斯市东胜区 矿山救护中队高温浓烟综合演练方案 一、总则 1、编制依据： 根据《煤矿安全规程》、《矿山救护规程》的有关规定，为进一步提高救护指战员处理事故的适应和应变能力，根据我队的实际情况参照我市《鄂尔多斯市2014安全月演习方案》和当前国际、全省矿山救援技术比武项目和新时期矿山安全生产的实际，科学设置训练项目，创新训练模式，突出高效练兵，不断强化模拟实战高温浓烟巷道演习力度。特制定本方案。 2、演习目的： 通过对设定事故的应急演习，检验我队在事故状态下的救援保障能力、灾害控制能力，以提高我队抢险救灾的实战综合能力 二、演习组织机构及职责： 1、演习指挥机构 总指挥：越享平 副总指挥：郝重阳王建民 2、工作组组成及职责 抢险救灾组：由各小队组成，小队长为各组组长，负责根据制定的方案实施各种操作项目。
井下待机组：由三小队组成，小队长为组长。负责与地面指挥部联系，并负责将伤员运到急救车上。 井下督查组：由杨文杰（组长）、苏清豹二人组成，负责所有参加演习小队的全程跟踪和指导。 后勤保障组：由赵永明、吴海云、白云岐组成，要做好整个演练的后勤保障工作，包括演练所需的器材及演练的宣传报道工作，以及演习中发生意外情况的紧急处置工作。 三、演习时间：2014年10月10日 四、演习地点：通风救护部矿山救护综合演练场 五、事故的性质：模拟火灾事故 此次演习模拟矿井火灾事故，设置温度50度以上，浓烟状态，时间为2个小时，佩用氧气呼吸器一次完成。演习内容包括闻警出动、战前检查、灾区侦察、抢救伤员、伤员急救、气体检测、高温浓烟状态下挂风障、惰泡灭火等。通过实战演练，提高指战员分析和解决问题的应变能力，锻炼队伍在非常条件下，处理各类灾变事故的实战能力，提高矿山救护队伍的综合素质，为安全完成生产矿井抢险救灾任务奠定基础。 六、演习内容： XX矿井发生火灾事故，有一名遇险人员下落不明，救护小队进入灾区侦察，侦察时要检测气体、抢救遇险人员、烟雾状态下挂风障、惰气灭火等。 七、演习要求：
住宅小区用地选择住宅小区选址应符合城市总体规划控制和有关管理部门的要求，在城市规划指导下，选择符合居住功能要求，环境良好，有利于开发建设的新建地区或适宜的旧区改建地段。小区用地的选择，应具有良好的地质条件，避免地质复杂，土壤承载力差，地势低洼又不易排涝等不良的工程地质条件。住宅小区应避免布置在沼泽地区、不稳定的填土堆石地段、地质构造复杂地区如断层、风化岩层、裂缝、滑坡等，也应避开风口，洪水侵袭的地区，以及地震时有崩坍陷落危险的地区。住宅小区应尽量选择具有良好植被和小气候环境以及有利地形、地貌的地区，必须避免严重的交通、噪声干扰和工农业有害排放物的污染和侵害。在山地和丘陵地带，住宅小区可选择自然坡度在25％以内的地段，其地形即使复杂，经过一定的组织和局部改造，是可以合理布置居住建筑的。自然坡度在25％～50％的地段，建设困难较多，土石方量也大，建筑群体布置及设计受到很大限制。自然坡度在50％以上地段，最好不选作建筑用地，可作园林绿地。应注意山区丘陵地区建设特点，对农耕地作切实的调查，全面分析比较，充分利用适宜建设的山坡薄土、瘦地、荒地作为居住用地，尽可能不占或少占良田。要充分利用劣地，对丘陵间和坡腰良田好土要十分珍惜。 住宅小区规划选址的管理《中华人民共和国城市规划法》、《建设项目选址规划管理办法》及各地方城市规划条例是小区规划选址的重要依据和应该遵循的原则。住宅小区选址定点应具备的条件主要有：住宅小区选址定点的书面申请报告；计划部门的批件，反映建设项目的内容、规模、投资额等；有证测绘单位实测能反映拟建设位置及周围相互关系的一定比例的现状地形图。城市住宅小区选址往往须先作出可行性研究论证，然后再下达计划。在可行性研究阶段，可以委托规划设计单位完成选址研究报告，作为项目可行性研究报告审批的前提。在完成可行性研究的基础上，规划行政部门再提出选址定点意见书，作为审批任务书的前提和作为工程征地的动迁、安置、补偿方案的前提。项目的可行性研究和规划设计任务书的编制，应由建设单位负责，由规划部门分管，主持其中选址定点的审查工作。小区选址定点勘察及审查工作中，应会同土地部门共同参加。总之，小区选址定点审查要以城市规划为依据，符合城市功能分区的要求，并且符合国家有关建设方针政策。经过小区定点选址
市政工程设计概算编制 办法精编 Document number：WTT-LKK-GBB-08921-EIGG-22986
《市政工程设计概算编制办法》 关于印发《市政工程设计概算编制办法》的通知 建标【2011】 1号 各省、自治区住房和城乡建设斤，直辖市建委《建设交通委)，国务院有关部门: 为适应市政工程项目建设的需要，规范市政工程设计概算编制办法，提高设计概算编制质量， 我部组织编制了《市政工程设计概算编制办法》，现印发给你们，自2011年5月1日起施行。执行 中有何}司题和建议，请及时反馈我部标准定额司。《市政工程设计概算编制办法》由住房和城乡建 设部标准定额研究所组织中国计划出版社出版发行。 中华人民共和国住房和城乡建设部 0一一年一月五日 3. 1总则
3.1.1为了满足市政工程项目建设的需要.规范市政工程设计概算编制方法，提高设计概算编制质量，根据建设部、财政部发布的《建筑安装工程费用项目组成》(建标【2003】206号)的规定，结合市政工程建设特点，制定《市政工程设计概算编制办法》(以下简称本办法). 3.1.2本办法适用于城市新建、改建和扩建的给水、排水、道路、桥涵、隧道、固体废物、燃气和集中供热等市政工程项目设计概算的编制. 3.1.3设计概算或修正概算是初步设计文件或技术设计文件的重要组成部分.概算应控制在批准的建设项目可行性研究报告投资估算允许浮动幅度范围内.概算经批准后是基本建设项目投资最高限额，是编制建设项目投资计划、确定和控制建设项目投资的依据，是控制施工图设计和施工图预算的依据，是衡量设计方案经济合理性和选择最佳设计方案的依据，是考核建设项目投资效果的依据. 3.1.4设计概算的编制单位应对概算全面负责.当由几个单位共同编制设计概算时，主体编制单位应负责统一制定概算编原则和依据、工程设备与材料价格、取费标准等的协调与统一，并汇编总概算，其他单位负责编制各自所承担部分的设计概算. 3.1.5市政工程项目设计概算的编制中，必须严格执行国家的方针、政策和有关法规制度，在调查研究的基础上，如实反映工程项目建设规模、标准、工期、建设条件和所需投资，合理确定和严格控制工程造价.
市政道路工程初步设计文件编制深度规定 1 设计说明书 1.1概述 1.1.1 道路地理位置图 示出道路在地区交通网络中的关系及沿线主要建筑物的概略位置。 1.1.2设计依据 设计委托书、工程可行性研究报告（方案设计）的批复意见、相关评审报告、规划、地形等相关资料。 1.1.3对可行性研究报告（方案设计）批复意见的执行情况。 如技术标准、规模有重大变化，应予以论证并履行报批手续。 1.1.4采用的规范和标准 1.1.5测设经过及设计过程简述 1.1.6需要说明的其它事项 1.2 现状评价及沿线自然地理情况 1.1.1道路现状评价 1.2.2现状交通量及技术评价 交通量、车辆组成、路口交通流量与流向特征及路口、路段饱和度等。 1.2.3沿线基本情况 沿线（控制性）建筑、河流、铁路及地上、地下管线情况。 1.2.4水文地质、气象等自然条件 如河流设计水位、流速、地下水位、气温、降雨、日照、蒸发量、主导风向、风速等。 1.2.5工程场地自然条件 1.3 工程概况 1.2.1工程地点、范围及规模 1.3.2建设期限、分期修建计划 1.3.3规划简况 着重阐述设计道路、立交在规划路网中的性质、功能、位置、走向，相交道路的性质、功能。 1.3.4远期交通流量流向的分析，设计小时交通量的确定，荷载等级的确定。1.3.5主要交叉路口渠化处理方式 如选用立交，需阐明其必要性及选型依据。 1.3.6工程修建的意义 对道路路网的影响，缓减干扰提高车速和服务水平的程度。根据以上内容，
阐明工程修建的意义。 1.4 工程设计 1.4.1方案设计思路 1 对规划思路及各项指标进行说明，阐述对规划的理解，分析项目实施的意义。 2 提出主要技术难点与关键技术问题。 3 结合规划提出优化或更改思路，阐述合理性。 1.4.2技术标准与设计技术指标 1 列表说明各方案主要技术指标，包括道路等级、设计年限、设计车速、标准路幅宽度、最小平曲线半径、最大纵坡、最大坡长、最小坡长、凹曲线凸曲线半径、停车视距、最小净空、交织段长度、设计荷载、抗震设防标准等。对以上指标与规范要求进行对比分析。 2 对设计年限、设计荷载、最小净空、抗震等级结合规范进行说明。 3 对因条件限制不满足规范要求的所有非强制性技术指标需特别说明。 1.4.3道路平面设计 1 提出平面布置控制因素，包括用地、道路、管线、轨道、隧道、桥梁、文物、其它构筑物、以及工程费用控制等，分析主要控制因素。 2 阐述各方案平面布置情况，结合以上控制因素进行分析，论证各方案设计合理性。 1.4.4道路纵断面设计 1 提出纵断面布置控制因素，包括坡度、控制标高、坡长、挖填土方、排水、等，分析主要控制因素。 2 阐述各方案纵断面布置情况，结合以上控制因素进行分析，论证各方案设计合理性。 1.4.5方案比选 列表对方案的交通功能、占地、工程费用、景观效果、近远期结合情况、技术要求、工期、拆迁与施工组织等进行综合分析，提出推荐方案。 1.4.6道路路幅分配 说明道路总宽度以及车行道、人行道、非机动车道、路缘带、中央分隔（绿化）、人行道绿化带宽度分配。结合规划及交通分析论证路幅分配合理性。（结合综合管网布置确定路幅分配） 1.4.7道路路基、路面设计 1 说明道路边坡坡率以及支挡构筑物、桥梁、隧道的确定情况，结合现状地形与地勘分段说明其设计合理性。 2 提出特殊路基处理措施。
《山东省市政工程概算定额》项目划分 编制讲明 （集中供热部分） 2017年7月
目录 册讲明 第一章管道安装 113个子目 讲明 工程量计算规则 一、钢管安装共20个子目 二、预制钢套钢复合保温管安装共16个子目 三、直埋式预制保温管安装（热缩带接口）共20个子目 四、直埋式预制保温管安装（电热熔接口）共15个子目 五、套管内钢管安装共14个子目 六、套管内直埋式预制保温管安装（热缩带接口） 共14个子目七、套管内直埋式预制保温管安装（电热熔接口） 共14个子目
第二章管件、附件安装 106个子目 讲明 工程量计算规则 一、钢管件安装共20个子目 二、预制钢套钢复合保温管件安装共16个子目 三、直埋式预制保温管件安装 （一）直埋式预制保温管件（热缩带接口）共20个子目（二）直埋式预制保温管件（电热熔接口）共15个子目四、穿墙处理 （一）柔性防水套管制作、安装共8个子目（二）刚性防水套管制作、安装共12个子目（三）一般穿墙套管制作、安装共5个子目（四）直埋胶圈穿墙密封套袖安装共9个子目五、支架制作、安装共1个子目 第三章阀门安装 59个子目 讲明 工程量计算规则
一、法兰阀门安装共20个子目 二、焊接阀门安装共20个子目 三、齿轮、电动传动阀门安装共13个子目 四、调节阀门安装共6个子目 第四章集中供热容器具安装 50个子目 讲明 工程量计算规则 一、补偿器安装 （一）焊接补偿器共20个子目（二）直埋式预制保温补偿器共20个子目 二、除污器安装共5个子目 三、疏水器安装 （一）单独疏水器（丝接）共2个子目（二）单独疏水器（焊接）共3个子目 第五章绝热工程 78个子目 讲明 工程量计算规则
浅谈市政工程概算中的工程量计算 设计概算是确定和控制建设项目总投资的文件，一般应控制在立项批准的投资控制额以内；如果设计概算值超过控制额，必须修改设计或重新立项审批；设计概算一经批准后不得任意修改和调整；如需修改或调整时，须经原批准部门重新审批。因此设计概算的准确度对项目建设进度无论前期工作的推进还是后期项目的实施都有重要的影响。我们知道建设概算是各分项清单工程量和综合单价乘积之和，工程量及综合单价误差率乘积对概算是一个放大的效应。因此量、价的准确度是项目投资概算准确度基础。又工程量的计算是编制概算的前提，工程量计算量占到我们概算编制工程量的50～70%，做好工程量的核算是概算编制质量和进度的重要基础和保障。 1 现行概算中工程量不准确原因分析 （1）市政工程由于其服务配套特性，工期要求都很紧，不仅体现在施工阶段，工程前期阶段也一再的压缩工作时间。为了加快前期工作的推进，一般给造价咨询单位的概算编制时间不超过10个工作日，部分情况下甚至不到5个工作日。造价人员工作量又通常较为饱和，在建设方的工期压力下，为及早提交成果，部分概算单位不对设计图纸量进行复核，直接套用图纸量。而设计单位初设阶段为后期预留投资等原因考虑，一般都较工程图纸计算量上浮5～10%不等。另外设计人员对市政工程计量规范和定额的不熟悉，工程量计算口径与计算规则不一致，部分措施费、工程量的计算细化程度也达不到概算编制的要求。
简单套用设计图纸量，工程量的准确度、缺漏项对最终概算的准确性影响较大。 （2）初步设计深度达不到要求，部分结构细部构造图（如沉降缝、管道基础处理）、施工措施图（基坑开挖、围堰、降排水支护等）、新旧路过渡处的利用、保留、交通疏解方案等未出详图导致该部分概算漏计或无法准确估计。 （3）咨询单位造价人员对设计图纸理解不深，各专业造价人员未进行沟通，部分工程量重复计算。如管道开挖时，未考虑现状自然地面标高、软基处理标高、路基挖填标高关系，亦未考虑各管道之间开挖断面重合问题等，造成土石方工程量偏大。 （4）咨询单位造价人员对施工规范、图集通常不大熟悉，不同的施工工艺、施工组织顺序对概算的影响较大。尤其是对新旧路面交接处的处理、顶管工艺、桥涵施工围堰、排水等措施费用考虑不足，重复或漏算工程量，造成分项指标综合单价偏高或偏低，影响工程概算成果的质量。 （5）造价人员对定额内容及计算规则不熟悉，通常出错较多的是不考虑不同情形下的土方折算系数，如路基土石方的开挖、装卸、运输是按天然密实体积计算，填方按压（夯）实的体积计算。当挖方利用作填土或借土填筑路堤时，应考虑定额中所规定的换算系数。即采用以天然密实方为计量单位的定额乘以规定的换算系数进行计价。又如桩基础应分干处作业、水上作业，土方开挖按土的分类分别计算各类土
初步设计说明 第一章工程概况 一、区位条件 江山市贺村镇距江山市区10公里，浙赣铁路、205国道、46省道穿境而过，是江山市重要的工业基地、浙西商贸重镇。全镇总面积82.3平方公里，辖42个行政村、1个居委会，常住人口5.2万人，外来人口2.1万人。2002年11月被衢州市确定为四个经济强镇之一， 2005年被省委、省政府命名为省级文明镇。贺村镇作为经济强镇，通过几年的发展已初步形成建材水泥、竹木加工、机电、纺织服装、食品与饲料加工、文体用品等6个主导产业，经济实力在江山市行政区划调整过后的19个乡镇中排名首位。2005年全镇生产总值实现8.7亿元，比上年增45.7%，其中工业增加值7.3亿元，比上年增51.3%；全社会固定资产投资7.2亿元，比上年增55.2%，其中工业投入5.8亿元，比上年增55%；地方财政收入达3239.69万元，比上年增56%。农民人均收入约5000元。 江山市贺村镇木材深加工基地三期工程选址在贺村镇丰益村银碓山，地理位置优越，交通便捷，符合土地利用总体规划和贺村镇城镇总体规划的要求。贺村镇木材深加工基地三期工程建在新205国道边，背靠浙赣铁路，交通条件良好；基地远离居民区，不影响群众的生产和生活，周围环境适合项目的建设。基地与贺村镇区紧邻，道路、给水、排水、电力、通信等基础设施均已经敷设到区块，可以方便地与贺村镇基础设施网络衔接，也为基地三期的开发建设创造了良好的外部配套设施条件。 二、自然条件 1、地形地貌 项目所在地属丘陵平原地，从土壤资源来看，以黄色粘土为主，地层、地质条件好，坡度平缓，适宜项目建设。 2、气候气象 贺村镇属亚热带季风性气候区，受地形影响，兼盆地气候的某些特色。气候温和，四季分明，梅雨季节雨量集中。年均气温17.7度，年平均降雨量1658毫米，年无霜期255天，宜于农业生产。常年主导风向为东北风，主要灾害性天气有低温和寒流，梅雨及台风。 3、工程地质 沿线地址情况良好，基本属第三期黄土地区。 三、设计内容 本次项目内容为江山市贺村镇木材深加工基地三期一号路、二号路、三号路基础设施工程设计。设计内容主要包括以下几个方面： 1、道路工程设计 2、给排水工程设计 3、交通工程设计 4、电力、电信工程设计
第一章建筑设计总说明 第一部分：建筑总说明 一、工程概况 1、工程位臵： 永州市冷水滩锦和苑小区西临攸县中心大道、东临百花路、北临进站路、周边为住宅用房。配套设施较集中；基地交通便利，环境优美，是攸县理想的休憩、居家场所。本项目总用地面积约44.23亩，场地内较为平坦，有利于整个项目的开发。 2、工程范围与现状 工程建设场地气候条件、地质。 本地区最冷月平均温度4-8℃，最热日平均温度27-30℃，全年冬春盛行偏北风，夏季多为偏南风，全年主导风向为东南风，平均风速为1.2-3.5m/s,年平均降雨量1200-1700mm，年平均太阳总辐射量为3726-4605MJ/㎡。气候区域为夏热冬冷地区。 地质情况详见地质勘察报告。 二、工程设计主要依据 1. 国家有关规范 《民用建筑设计通则》 GB50352-2005 《住宅设计规范》GB50096-1999（2003年版） 《住宅建筑规范》GB50368-2005 《汽车库、修车库、停车场设计防火规范》GB50067-97 《汽车库建筑设计规范》JGJ100-98 《工程建设标准强制性条文》（房屋建筑部分） 2009年版 《高层民用建筑设计防火规范》 GB50045-95 （2005年版） 《建筑设计防火规范》 GB50016-2006 《城市道路和建筑物无障碍设计规范》 JGJ50-2001 《公共建筑节能设计标准》GB50189-2005 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010 《湖南省居住建筑节能设计标准》DBJ43/001-2004 及其他相关的国家、地方法令法规 2、工程设计有关文件 根据甲方意见调整认可的设计方案 甲方提供的电子地形图。 攸县建筑勘察设计院有限公司提供的地质勘察报告 甲方提供的市政规划资料 三、工程建设的规模和设计范围 1、工程的设计规模 本工程总用地面积29487.1㎡,总建筑面积157137.05㎡。（含地下室建筑面积9276.8㎡）。其中32+1的高层住宅建筑面积为88006.71㎡,10+1的中高层住宅建筑面积为37370.1㎡，多层商住楼建筑面积为22483.44㎡ 2、设计范围 本次初步设计的设计范围：攸州一品住宅小区 1#~10#楼及地下室的建筑、结构、给排水、电气、暖通及概算等设计说明及文本。
总目录 1 设计说明书........................................................................................................................................... 1.1道路地理位置图................................................................................................................................ 1.2 概述................................................................................................................................................... 1.2.1 编制依据............................................................................................................................... 1.2.2 采用规范及标准................................................................................................................... 1.2.3 对方案设计的执行情况....................................................................................................... 1.2.4 测设简况............................................................................................................................... 1.3沿线自然地理概况及现状评价........................................................................................................ 1.3.1 现状评价............................................................................................................................... 1.3.2 地质、地形、水文资料....................................................................................................... 1.3.3 地震效应............................................................................................................................... 1.4 工程概况........................................................................................................................................... 1.4.1工程设计范围....................................................................................... 错误!未定义书签。 1.4.2设计标准................................................................................................................................ 1.4.3标准横断面............................................................................................................................ 1.4.4交叉口渠化处理方式............................................................................................................ 1.4.5路面结构型式........................................................................................................................ 1.4.6管线工程................................................................................................................................ 1.4.7照明工程................................................................................................................................ 1.4.8景观工程................................................................................................................................ 1.4.9工程投资................................................................................................................................ 工程修建的意义............................................................................................................................... 1.5 工程设计.......................................................................................................... 错误!未指定书签。 1.5.1 工程建设规模....................................................................................................................... 1.5.2 主要技术标准....................................................................................................................... 1.5.3 道路工程设计....................................................................................................................... 平面设计................................................................................................................................... 纵断面设计............................................................................................................................... 标准横断面设计....................................................................................................................... 1.5.4交叉口渠化设计.................................................................................................................... 1.5.5路基、路面设计.................................................................................................................... 路基设计................................................................................................................................... 路面设计................................................................................................................................... 1.5.6附属设施设计........................................................................................................................ 交通安全设施........................................................................................................................... 边坡防护 (9) 道路侧平石............................................................................................................................... 1.5.7 排水工程设计....................................................................................................................... 设计依据................................................................................................................................... 设计原则................................................................................................................................... 工程范围................................................................................................................................... 工程设计方案........................................................................................................................... 设计标准和参数....................................................................................................................... 管材和基础............................................................................................................................... 施工方法................................................................................................................................... 工程量....................................................................................................................................... 1.5.8 照明工程设计....................................................................................................................... 设计范围................................................................................................................................... 照明供电及控制系统............................................................................................................... 照明系统................................................................................................................................... 照明配电系统的接线............................................................................................................... 照明供电管线敷设...................................................................................................................
第五章电气篇 —.工程概况： 本工程由5栋高层住宅及一层地下车库组成。建筑面积共计45819〃，其中地2 下部分建筑面积5066m。建筑概况详见建筑专篇. 二、设计依据： 1. 本院各专业提供的设计资料。 2.参參照的国家及地方主要有关规范、标准。 (1)民用建筑电气设计规范JGJ16-2008 ⑵低压配电设计规范GB50054-2011 ⑶建筑物防雷设计规范GB50057-2010 ⑷高层民用建筑设计防火规范(2005年版)GB50045-95 ; (5)《10kV及以下变配电所设计规范》GB50035-94 (6)《供配电系统设计规范》GB50052-2009 ⑺《电力工程电缆设计规范》(GB50217-2007) (8)《民用建筑照明设计规范》(GBJ133-90) (10)《火灾自动报警系统设计规范》GB50116-98; (11)《汽车库，修车库，停车场设计防火规范》GB50067-97; (12 ) 《综合布线系统工程设计规范》GB50311-2007 (13 ) 《有线电视糸统工程技术规氾》GB50200-94 (14)《智能建筑设计标准》GB/T50314-2006 三、设计范围: 1、变配电系统 2、电力力、照明系统 3、防雷保护、安全措施及接地系统 4、电气消防 5、电气节能 6、弱电系统管线预埋 四、变配电系统 1. 负荷分级 本工程主要为住宅小区，其用电负荷主要为居民用电，公共设备用电及商业用电，，其中消防设备、客梯电力、应急照明为二级负荷，其余为三级负荷。 2. 电气负荷 设备总安装容量Pe=8047.9kw 低压侧计算负荷Pjs=3126.79kW 3. 供电电源 由城市10kV配电网引入地下室高压配电房。小区设2个变配电房，地下室公变 配电房(2x1000kVA),供A1~A3栋，B, C栋，D, E栋住宅用电，地下室专变配电房供首层商铺用电及地下室照明，电梯，给水泵，消火栓泵等公共设备用电，并设一台360KW勺发电机，供小区消防设备及重要负荷供电。 4. 计量 本工程商业，公共设备采用高压计量，住宅计量到户。 5. 无功补偿
