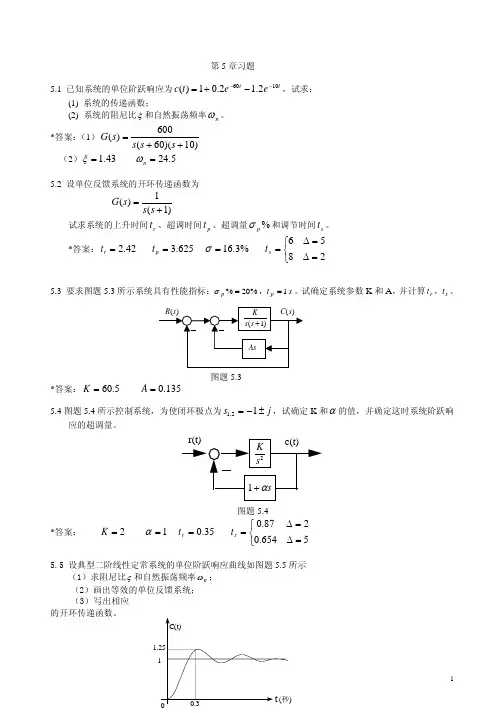

自动控制原理试题及答案 (5)

课程教学

大纲编号： 100102

课程名称： 自动控制原理 学分 4.5 试卷编号：100102021 考试方式： 闭卷考试 考试时间： 120 分钟 满分分值： 100 组卷年月： 2000/5 组卷教师： 向峥嵘 审定教师； 陈庆伟

一．（10分）是非题：

1． 闭环控制系统是自动控制系统，开环控制系统不是自动控制系统（ ）。

2．闭环控制系统的稳定性，与构成他的开环传递函数无关（ ），与闭环传递函数有关（ ）；以及与输入信号有关（ ）。

3．控制系统的稳态误差与系统的阶数有关（ ）；与系统的类型有关；（ ） 与系统的输入信号有关；（ ），以及与系统的放大倍数有关。（ ）

4．前向通道传递函数为)k (s k

02>的单位负反馈系统能无差的跟踪斜波信号

（ ）。

5．最小相位系统是稳定的控制系统（ ）。

二．（10分）填空题

图示系统的开环放大倍数为 ，静态位置误差为 ，静态速度误差为 ，误差传递函数)

s (R )s (E 为 ，当输入信号4=)t (r 时，系统的稳态误差ss e 。

三．（10分）填空题

在频率校正法中，串联超前校正是利用串联矫正装置在系统的 频区产生相角 ，以提高系统的 ，且使幅值穿越频率c ω ，从而系统的响应速度 。串联滞后校正是利用校正装

在 频区产生的特性，以使c ω ，达到提高 的目的，校正后的系统响应速度 。

四．（10分）计算作图题

化简如图所示的结构图，并求闭环传递函数)

s (R )s (C 。

五．（10分）

一个开环传递函数为 )

s (s k )s (G 1+=

τ的单位负反馈系统，其单位阶跃响应曲线如图所示，试确定参数k 及τ。

六．（8分）

设单位负反馈系统的开环传递函数为)

s .(s )s (G 110100+=

，试计算系统的响应控制信号t sin )t (r 5=时的稳态误差。 七．（10分）

设某系统的开环传递函数为)Ts (s k

)s (H )s (G 1+=，现希望系统特征方程的所有根都

在a s -=这条线的左边区域内，试确定满足此要求k 的值和T 值的范围)a (0>。

八．（12分）

设单位负反馈控制系统的开环传递函数为)

2()1()(*+-=s s s k s G ，试绘制*k 从∞→0的闭环根轨迹图，并求出使系统产生重根和纯虚根*k 的值。

九．（10分）

已知某最小相位系统的对数幅频特性如图所示，试写出开环传递函数，并计算该系统的稳定裕量。

十．（10分）

如图所示，其中ABCD 是未校正前系统的Bode 图，AEFCD 是加入某种校正环节后系统的Bode 图，试说明它属于哪种串联校正，写出校正环节的传递函数，说明该校正方法的优点。

课程名称： 自动控制原理 学分 4.5 教学大纲编号： 100102 试卷编号：100102021 考试方式： 闭卷考试 满分分值 100 考试时间： 120 分钟

一. (6分)

1.(3)

2.(3)

3.(4)

4.(2)

5.(1)

二. (12分)

1. 452cos(25,2,2+++t j j s s ωω

2.0,23)()(1

)()},([)],([21t e t g a s s s G s G L t g L ---=+=

三.(10分)

2

33213213233211)()1()()(H G H G H G G G s N H G G s R G G G s c +++++=

四.(8分) 解： 系统的特征方程为 01=+)s (G

即 0521=++++k )s )(s )(s (

作代换11+=s s ,并代入特征方程得:

041111=+++k )s )(s (s

即 04512131=+++k s s s

k s k s k s s 0

111213

15

45

41- 要使第一列元素均大于0,则200<

也即：使特征根均位于1-=s 左边的k 值范围为200<

五．(10分)

k

k i 1= 六.(10分)

s s k s G k )101(10)((1.04

.02ττ++=== )2101,25.0,102n n n k ξωτωξω=+===

七.(12分)

开环极点:210321-=-==p ,p ,p

渐近线: ??

????????±=-= 180601a a ?σ

实轴上的根轨迹:]0,1[],2,(---∞

分离点: ???--=±-==++=舍

577.1433.0612602630)()([2,12s s s ds s H s G d 在分离点处,385021111.d d d k d =++=

与虚轴交点:02323=+++k s s s

k s k s k s s 0123

3

23

21- 6=k 时， 有0632=+s , 得：221j s ,±=

单位阶跃响应呈阻尼衰减振荡的k 值范围为: 63850<

八.(12分

)

(1)

)

)(()(j )j )(j (j )j (G 16252010090045100222++---=++=

ωωωωωωωωωω

当202=ω时,,)]j (G [I m 0=ω此时 9

520-==ωω)]j (G [R e 000=-=∴==R p Z ,R ,p ,稳定.

(2) 当t )t (r 2=时,一型系统,v ss k e 2=

405

2520100.e ,k ss v ==∴==∴ 九.(10分) 2052101050

2561562105015016

32..)

s .(s )s (G )c ().s s (s )s (s .)s (G )b ()s .)(s .(.)s (G )a (n ==+=+++=

++=ξω

十.(10分)

滞后校正. 197611013

01++=++=s .s .s s )s (G c ,它使系统的幅值穿越频率降低,减小了系统的带宽,降低了系统的快速性,提高了系统的稳态精度,使稳定性得到了改善,是一个低通滤波器

.

《自动控制原理》

《自动控制原理》 实验报告 姓名： 学号： 专业： 班级： 时段： 成绩： 工学院自动化系

实验一 典型环节的 MATLAB仿真 一、实验目的 1．熟悉MATLAB桌面和命令窗口，初步了解SIMULINK功能模块的使用方法。 2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。 3．定性了解各参数变化对典型环节动态特性的影响。 二、实验原理 1．比例环节的传递函数为 K R K R R R Z Z s G200 , 100 2 ) ( 2 1 1 2 1 2= = - = - = - = 其对应的模拟电路及SIMULINK图形如图1-3所示。 三、实验内容 按下列各典型环节的传递函数，建立相应的SIMULINK仿真模型，观察并记录其单位阶跃响应波形。 ①比例环节1 ) ( 1 = s G和2 ) ( 1 = s G； ②惯性环节 1 1 ) ( 1+ = s s G和 1 5.0 1 ) ( 2+ = s s G ③积分环节 s s G1 ) ( 1 = ④微分环节s s G= ) ( 1 ⑤比例+微分环节（PD）2 ) ( 1 + =s s G和1 ) ( 2 + =s s G ⑥比例+积分环节（PI） s s G1 1 ) ( 1 + =和s s G21 1 ) ( 2 + = 四、实验结果及分析 图1-3 比例环节的模拟电路及SIMULINK图形

① 仿真模型及波形图1)(1=s G 和2)(1=s G ② 仿真模型及波形图11)(1+= s s G 和1 5.01)(2+=s s G 11)(1+= s s G 1 5.01 )(2+=s s G ③ 积分环节s s G 1)(1= ④ 微分环节

《自动控制原理》典型考试试题

《 自动控制原理 》典型考试试题 （时间120分钟） 院/系 专业 姓名 学号 第二章：主要是化简系统结构图求系统的传递函数，可以用化简，也可以用梅逊公式来求 一、（共15分）已知系统的结构图如图所示。请写出系统在输入r(t)和扰动n(t)同时作用下的输出C(s)的表达式。 G4 H1G3 G1 G 2 N(s)C(s) R(s) - -+ + + 二 、（共15分）已知系统的结构图如图所示。 试求传递函数 )()(s R s C ，) () (s N s C 。 三、（共15分）已知系统的结构图如图所示。 试确定系统的闭环传递函数C(s)/R(s)。 G1 G2 R(s) - + + C(s) - + 四、（共15分）系统结构图如图所示，求X(s)的表达式

G4(s)G6(s) G5(s)G1(s) G2(s) N(s) C(s) R(s) -- G3(s) X(s) 五、（共15分）已知系统的结构图如图所示。 试确定系统的闭环传递函数C(s)/R(s)和C(s)/D(s)。 G1 G2 R(s) - + + C(s) -+ D(s) G3G4 六、（共15分）系统的结构图如图所示，试求该系统的闭环传递函数 ) () (s R s C 。 七、（15分）试用结构图等效化简求题图所示各系统的传递函数 ) () (s R s C

一、（共15分）某控制系统的方框图如图所示，欲保证阻尼比ξ=0.7和响应单位斜坡函数的稳态误差为ss e =0.25,试确定系统参数K 、τ。 二、（共10分）设图（a ）所示系统的单位阶跃响应如图（b ）所示。试确定系统参数,1K 2K 和a 。 三、（共15分）已知系统结构图如下所示。求系统在输入r(t)=t 和扰动信号d(t)=1(t)作用下的稳态误差和稳态输出)(∞C 2/(1+0.1s) R(s) - C(s) 4/s(s+2) E(s) D(s) 四、（共10分）已知单位负反馈系统的开环传递函数为： 2()(2)(4)(625) K G s s s s s = ++++ 试确定引起闭环系统等幅振荡时的K 值和相应的振荡频率ω 五、（15分）设单位反馈系统的开环传递函数为 1 2 ) 1()(23++++=s s s s K s G α 若系统以2rad/s 频率持续振荡，试确定相应的K 和α值 第三章：主要包括稳、准、快3个方面 稳定性有2题，绝对稳定性判断，主要是用劳斯判据，特别是临界稳定中出现全零行问题。 相对稳定性判断，主要是稳定度问题，就是要求所有极点均在s=-a 垂线左测问题，就是将s=w-a 代入D(s)=0中，再判断稳定 快速性主要是要记住二阶系统在0<ξ<1时的单位阶跃响应公式以及指标求取的公式。 准确性主要是稳态误差的公式以及动态误差级数两方面

自动控制原理 胡寿松 第二版 课后答案 第一章_参考答案

控制系统导论习题及参考答案 自动控制原理胡寿松第二版课后答案 1-2下图是仓库大门自动控制系统原理示意图，试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。 解当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。系统方框图如下图所示。 1-3根据图示的电动机速度控制系统 工作原理图，完成： (1) 将a，b与c，d用线连接成负 反馈状态； (2) 画出系统方框图。

解：（1）负反馈连接方式为：d b?； a?，c （2）系统方框图如图所示。 1-3 图(a)，(b)所示的系统均为电压调节系统。假设空载时两系统发电机端电压均为110V，试问带上负载后，图(a)，(b)中哪个能保持110V不变，哪个电压会低于110V？为什么? 解：带上负载后，开始由于负载的影响，图(a)与(b)系统的端电压都要下降，但图(a)中所示系统能恢复到110伏而图(b)系统却不能。理由如下： 图(a)系统,当u低于给定电压时，其偏差电压经放大器K放大后，驱动电机D转动，经减速器带动电刷，使发电机F的激磁电流 I增大，发电机的输出电压会升高，从而 j 使偏差电压减小，直至偏差电压为零时，电机才停止转动。因此，图(a)系统能保持110伏不变。 图(b)系统，当u低于给定电压时，其偏差电压经放大器K后，直接使发电机激磁电流增大，提高发电机的端电压，使发电机G 的端电压回升，偏差电压减小，但不可能等于零，因为当偏差电压为0时， i=0，发电机就不能工作。即图(b)所示系统的稳 f 态电压会低于110伏。

自动控制原理期末考试复习题及答案

一、 填空题 1、线性定常连续控制系统按其输入量的变化规律特性可分为_恒值控制_系统、随动系统和_程序控制_系统。 2、传递函数为 [12(s+10)] / {(s+2)[(s/3)+1](s+30)} 的系统的零点为_-10_， 极点为_-2__， 增益为_____2_______。 3、构成方框图的四种基本符号是： 信号线、比较点、传递环节的方框和引出点 。 4、我们将 一对靠得很近的闭环零、极点 称为偶极子。 5、自动控制系统的基本控制方式有反馈控制方式、_开环控制方式和_复合控制方式_。 6、已知一系统单位脉冲响应为t e t g 5.16)(-=，则该系统的传递函数为 。 7、自动控制系统包含_被控对象_和自动控制装置两大部分。 8、线性系统数学模型的其中五种形式是微分方程、传递函数、__差分方程_、脉冲传递函数_、__方框图和信号流图_。 9、_相角条件_是确定平面上根轨迹的充分必要条件，而用_幅值条件__确定根轨迹上各 点的根轨迹增益k*的值。当n-m ≥_2_时, 开环n 个极点之和等于闭环n 个极点之和。 10、已知一系统单位脉冲响应为 t e t g 25.13)(-=，则系统的传递函数为_ _。 11、当∞→ω时比例微分环节的相位是： A.90 A.ο 90 B.ο 90- C.ο45 D.ο 45- 12、对自动控制的性能要求可归纳为_稳定性__、_快速性_和准确性三个方面， 在阶跃 响应性能指标中，调节时间体现的是这三个方面中的_快速性___，而稳态误差体现的是_稳定性和准确性_。 13、当且仅当离散特征方程的全部特征根均分布在Z 平面上的_单位圆 _内，即所有特征根的模均小于___1____,相应的线性定常离散系统才是稳定的。 14、下列系统中属于开环控制系统的是 D.普通数控加工系统

自动控制原理实验1-6

实验一MATLAB 仿真基础 一、实验目的： （1）熟悉MATLAB 实验环境，掌握MATLAB 命令窗口的基本操作。 （2）掌握MATLAB 建立控制系统数学模型的命令及模型相互转换的方法。 （3）掌握使用MATLAB 命令化简模型基本连接的方法。 （4）学会使用Simulink 模型结构图化简复杂控制系统模型的方法。 二、实验设备和仪器 1．计算机；2. MATLAB 软件 三、实验原理 函数tf ( ) 来建立控制系统的传递函数模型，用函数printsys ( ) 来输出控制系统的函数，用函数命令zpk ( ) 来建立系统的零极点增益模型，其函数调用格式为：sys = zpk ( z, p, k )零极点模型转换为多项式模型[num , den] = zp2tf ( z, p, k ) 多项式模型转化为零极点模型 [z , p , k] = tf2zp ( num, den ) 两个环节反馈连接后，其等效传递函数可用feedback ( ) 函数求得。 则feedback （）函数调用格式为： sys = feedback （sys1, sys2, sign ） 其中sign 是反馈极性，sign 缺省时，默认为负反馈，sign ＝-1；正反馈时，sign ＝1；单位反馈时，sys2＝1，且不能省略。 四、实验内容： 1.已知系统传递函数，建立传递函数模型 2.已知系统传递函数，建立零极点增益模型 3．将多项式模型转化为零极点模型 1 2s 2s s 3s (s)23++++=G )12()1()76()2(5)(332 2++++++= s s s s s s s s G 12s 2s s 3s (s)23++++= G )12()1()76()2(5)(3322++++++=s s s s s s s s G

自动控制原理-期末考试试题卷

洛阳理工学院 2010/2011 学年第二学期自动控制原理期末考试试题卷（B） 适用班级：B 考试日期时间：适用班级： 一、判断题。正确的打√，错误的打×。(每小题1分，共10分) 1.传递函数是线性定常系统的一种内部描述模型。（） 2.劳斯判据是判断线性定常系统稳定性的一种代数判据。（） 3.频域分析法是根据闭环系统的频率特性研究闭环系统性能的一种图解方法。( ) 4.频率响应是系统在正弦输入信号下的全部响应。（） 5.绘制系统Bode图时，低频段曲线由系统中的比例环节（放大环节）和微积分环节决定( ) 6.对于线性定常系统，若开环传递函数不包括积分和微分环节，则当0 ω=时，开环幅相特性曲线（Nyquist图）从正虚轴开始。（） 7.开环控制系统的控制器和控制对象之间只有正向作用，系统输出量不会对控制器产生任何影响。（） 8.Ⅰ型系统，当过渡过程结束后，系统对斜坡输入信号的跟踪误差为零。（） 9.控制系统分析方法中，经典控制理论的分析方法有频域分析法、根轨迹分析法、时域分析法。（） 10.已知某校正网络传递函数为 1 () 1 s G s as + = + ，当满足a>1条件时，则该校正网络为滞后校正网络。（） 二、单选题(每小题2分，共20分) 1.下述（）属于对闭环控制系统的基本要求。 （A）稳定性（B）准确性（C）快速性（D）前面三个都是 2.分析线性控制系统动态性能时，最常用的典型输入信号是（）。 （A）单位脉冲函数（B）单位阶跃函数 （C）单位斜坡函数（D）单位加速度函数 3.典型二阶系统阻尼比等于1时，称该系统处于（）状态。 （A）无阻尼（B）欠阻尼（C）临界阻尼（D）系统不稳定或临界稳定 4.稳定最小相位系统的Nyquist图，其增益（幅值）裕度（）。 （A）0 hdB<（B）0 hdB>（C）1 hdB<（D）1 hdB> 5.单位反馈控制系统的开环传递函数为 4 () (5) G s s s = + ，则系统在()2 r t t =输入作用下，其稳态误差为（）。 （A）10 4 （B） 5 4 （C） 4 5 （D）0 6.一个线性系统的稳定性取决于（）。 （A）系统的输入（B）系统本身的结构和参数

自动控制原理第五版课后答案完整版-2

第 一 章 1-1 图1-2是液位自动控制系统原理示意图。在任意情况下，希望液面高度c 维持不变，试说明系统工作原理并画出系统方块图。 图1-2 液位自动控制系统 解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位r u （表征液 位的希望值r c ）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高度 不变。 工作原理：当电位电刷位于中点（对应 r u ）时，电动机静止不动，控制阀门有一定的 开度，流入水量与流出水量相等，从而使液面保持给定高度 r c ，一旦流入水量或流出水量 发生变化时，液面高度就会偏离给定高度r c 。 当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度r c 。 反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面升高到给定高度r c 。 系统方块图如图所示： 1-10 下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统? （１） 222 ) ()(5)(dt t r d t t r t c ++=；

（２）)()(8) (6)(3)(2 233t r t c dt t dc dt t c d dt t c d =+++； （３） dt t dr t r t c dt t dc t )(3)()()(+=+； （４）5cos )()(+=t t r t c ω； （５）?∞-++=t d r dt t dr t r t c τ τ)(5) (6)(3)(； （６）)()(2 t r t c =； （７）???? ?≥<=.6),(6,0)(t t r t t c 解：（1）因为c(t)的表达式中包含变量的二次项2 ()r t ，所以该系统为非线性系统。 （2）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该 系统为线性定常系统。 （3）该微分方程不含变量及其导数的高次幂或乘积项，所以该系统为线性系统，但第一项 () dc t t dt 的系数为t ，是随时间变化的变量，因此该系统为线性时变系统。 （4）因为c(t)的表达式中r(t)的系数为非线性函数cos t ω，所以该系统为非线性系统。 （5）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （6）因为c(t)的表达式中包含变量的二次项2()r t ，表示二次曲线关系，所以该系统为非 线性系统。 （7）因为c(t)的表达式可写为()()c t a r t =?，其中 0(6) 1(6)t a t ?

自动控制原理实验1-6

实验一 MATLAB 仿真基础 、实验目的: (1) 熟悉MATLAB 实验环境，掌握MATLAB 命令窗口的基本操作。 (2) 掌握MATLAB 建立控制系统数学模型的命令及模型相互转换的方法。 (3) 掌握使用MATLAB 命令化简模型基本连接的方法。 (4) 学会使用Simulink 模型结构图化简复杂控制系统模型的方法。 二、实验设备和仪器 1 ?计算机；2. MATLAB 软件 三、实验原理 函数tf ()来建立控制系统的传递函数模型，用函数printsys ()来输出控制系 统的函数，用函数命令zpk ()来建立系统的零极点增益模型，其函数调用格式 为：sys = zpk ( z, p, k 零极点模型转换为多项式模型[num , den] = zp2tf ( z, p, k ) 多项式模型转化为零极点模型 [z , p , k] = tf2zp ( num, den ) 两个环节反馈连接后，其等效传递函数可用 feedback ()函数求得。 则 feedback ()函数调用格式为： sys = feedback (sysl, sys2, sigh 其中sign 是反馈极性，sign 缺省时，默认为负反馈，sign = -1；正反馈时, sig n = 1;单位反馈时，sys2= 1，且不能省略。 四、实验内容： 1. 已知系统传递函数，建立传递函数模型 2 2 5(s 2) (s 6s 7) 3 3 s(s 1) (s 2s 1) 2. 已知系统传递函数，建立零极点增益模型 s 3 飞 2~ s 2s 2s 1 3 ?将多项式模型转化为零极点模型 5(s 2)2(s 2 6s 7) G(s) s 3 s 3 2s 2 2s 1 G(s) G(s)

自动控制原理期末考试题A卷

A 卷 一、填空题（每空 1 分，共10分） 1、 在水箱水温控制系统中，受控对象为 ，被控量为 。 2、 对自动控制的性能要求可归纳为___________、快速性和准确性三个方面， 在阶跃响应性能指标中，调节时间体现的是这三个方面中的______________，而稳态误差体现的是______________。 3、 闭环系统的根轨迹起始于开环传递函数的 ，终止于开环传递函数的 或无穷远。 4、 PID 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 。 5、 香农采样定理指出：如采样器的输入信号e(t)具有有限宽带，且有直到ωh 的频率分量，则使信号e(t) 完满地从采样信号e*(t) 中恢复过来的采样周期T 要满足下列条件：________________。 二、选择题（每题 2 分，共10分） 1、 设系统的传递函数为G （S ）＝1 52512++s s ，则系统的阻尼比为（ ）。 A ．21 B ．1 C ．51 D ．25 1 2、 非单位负反馈系统，其前向通道传递函数为G(S)，反馈通道传递函数为H(S)，当输入信号为R(S)，则从输入端定义的误差E(S)为 ( ) A 、 ()()()E S R S G S =? B 、()()()()E S R S G S H S =?? C 、()()()()E S R S G S H S =?- D 、()()()() E S R S G S H S =- 3、 伯德图中的低频段反映了系统的（ ）。 A ．稳态性能 B ．动态性能 C ．抗高频干扰能力 D ．.以上都不是 4、 已知某些系统的开环传递函数如下，属于最小相位系统的是( )。 A 、 (2)(1)K s s s -+ B 、(1)(5K s s s +-+） C 、2(1)K s s s +－ D 、(1)(2) K s s s -- 5、 已知系统的开环传递函数为 100(0.11)(5)s s ++，则该系统的开环增益为 ( )。 A 、 100 B 、1000 C 、20 D 、不能确定

自动控制原理期末考试题

《 自动控制原理B 》 试题A 卷答案 一、单项选择题（本大题共5小题，每小题2分，共10分） 1．若某负反馈控制系统的开环传递函数为 5 (1) s s +，则该系统的闭环特征方程为 ( D )。 A ．(1)0s s += B. (1)50s s ++= C.(1)10s s ++= D.与是否为单位反馈系统有关 2．梅逊公式主要用来（ C ）。 A.判断稳定性 B.计算输入误差 C.求系统的传递函数 D.求系统的根轨迹 3．关于传递函数，错误的说法是 ( B )。 A.传递函数只适用于线性定常系统； B.传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响； C.传递函数一般是为复变量s 的真分式； D.闭环传递函数的极点决定了系统的稳定性。 4．一阶系统的阶跃响应（ C ）。 A ．当时间常数较大时有超调 B ．有超调 C ．无超调 D ．当时间常数较小时有超调 5. 如果输入信号为单位斜坡函数时，系统的稳态误差为无穷大，则此系统为（ A ） A ． 0型系统 B. I 型系统 C. II 型系统 D. III 型系统 二、填空题（本大题共7小题，每空1分，共10分） 1．一个自动控制系统的性能要求可以概括为三个方面：___稳定性、快速性、__准确性___。 2.对控制系统建模而言，同一个控制系统可以用不同的 数学模型 来描述。 3. 控制系统的基本控制方式为 开环控制 和 闭环控制 。 4. 某负反馈控制系统前向通路的传递函数为()G s ，反馈通路的传递函数为()H s ，则系统 的开环传递函数为()()G s H s ，系统的闭环传递函数为 () 1()() G s G s H s + 。 5 开环传递函数为2(2)(1) ()()(4)(22) K s s G s H s s s s s ++= +++，其根轨迹的起点为0,4,1j --±。 6. 当欠阻尼二阶系统的阻尼比减小时，在单位阶跃输入信号作用下，最大超调量将 增大 。 7.串联方框图的等效传递函数等于各串联传递函数之 积 。 三、简答题（本题10分） 图1为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方框图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？

自动控制原理第五版课后答案解析[完整版]

WORD 资料可编辑 第一章 1-1 图 1-2 是液位自动控制系统原理示意图。在任意情况下，希望液面高度 c 维持不变，试说明系统工作原理并画出系统方块图。 图 1-2液位自动控制系统 解：被控对象：水箱；被控量：水箱的实际水位；给定量电位器设定水位u r（表征液 位的希望值c r）；比较元件：电位器；执行元件：电动机；控制任务：保持水箱液位高 度不变。 工作原理：当电位电刷位于中点（对应u r）时，电动机静止不动，控制阀门有一定的 开度，流入水量与流出水量相等，从而使液面保持给定高度c r，一旦流入水量或流出水量 发生变化时，液面高度就会偏离给定高度c r。 当液面升高时，浮子也相应升高，通过杠杆作用，使电位器电刷由中点位置下移，从而给电动机提供一定的控制电压，驱动电动机，通过减速器带动进水阀门向减小开度的方向转 动，从而减少流入的水量，使液面逐渐降低，浮子位置也相应下降，直到电位器电刷回到中 点位置，电动机的控制电压为零，系统重新处于平衡状态，液面恢复给定高度c r。 反之，若液面降低，则通过自动控制作用，增大进水阀门开度，加大流入水量，使液面 升高到给定高度c r。 系统方块图如图所示： 1-10下列各式是描述系统的微分方程，其中c(t)为输出量，r (t)为输入量，试判断哪些是线性定常或时变系统，哪些是非线性系统? c(t)5r 2(t) t d2r (t) 2

WORD 资料可编辑 （２） （３） （４） （５） （６） （７） d 3c(t ) 3 d 2 c(t) 6 dc(t) 8c(t ) r (t ) dt 3 dt 2 dt ； t dc(t ) c(t ) r (t) 3 dr (t ) dt dt ； c(t) r (t ) cos t 5 ； r ( )d c(t) 3r (t) 6 dr (t ) 5 t dt ； c(t) r 2 (t) ； c(t) 0, t 6 r (t), t 6. 解：（ 1）因为 c(t) 的表达式中包含变量的二次项 r 2 (t ) ，所以该系统为非线性系统。 （ 2）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （ 3）该微分方程不含变量及其导数的高次幂或乘积项，所以该系统为线性系统，但第一项 t dc(t ) dt 的系数为 t ，是随时间变化的变量，因此该系统为线性时变系统。 （4）因为 c(t) 的表达式中 r(t) 的系数为非线性函数 cos t ，所以该系统为非线性系统。 （ 5）因为该微分方程不含变量及其导数的高次幂或乘积项，且各项系数均为常数，所以该系统为线性定常系统。 （6）因为 c(t) 的表达式中包含变量的二次项 r 2 (t ) ，表示二次曲线关系，所以该系统为非 线性系统。 0 (t 6) a （7）因为 c(t) 的表达式可写为 c(t ) a r (t) ，其中 1 (t 6) ，所以该系统可看作是 线性时变系统。

自动控制原理实验

自动控制原理实验 实验报告 实验三闭环电压控制系统研究 学号姓名 时间 2014年10月21日 评定成绩审阅教师

实验三闭环电压控制系统研究 一、实验目的： （1）通过实例展示，认识自动控制系统的组成、功能及自动控制原理课程所要解决的问题。 （2）会正确实现闭环负反馈。 （3）通过开、闭环实验数据说明闭环控制效果。 二、预习与回答： （1）在实际控制系统调试时，如何正确实现负反馈闭环？ 答：负反馈闭环，不是单纯的加减问题，它是通过增量法实现的，具体如下： 1.系统开环； 2.输入一个增或减的变化量； 3.相应的，反馈变化量会有增减； 4.若增大，也增大，则需用减法器； 5.若增大，减小，则需用加法器，即。 （2）你认为表格中加1KΩ载后，开环的电压值与闭环的电压值，哪个更接近2V？ 答：闭环更接近。因为在开环系统下出现扰动时，系统前部分不会产生变化。故而系统不具有调节能力，对扰动的反应很大，也就会与2V相去甚远。 但在闭环系统下出现扰动时，由于有反馈的存在，扰动产生的影响会被反馈到输入端，系统就从输入部分产生了调整，经过调整后的电压值会与2V相差更小些。 因此，闭环的电压值更接近2V。 （3）学自动控制原理课程，在控制系统设计中主要设计哪一部份？ 答：应当是系统的整体框架及误差调节部分。对于一个系统，功能部分是“被控对象”部分，这部分可由对应专业设计，反馈部分大多是传感器，因此可由传感器的专业设计，而自控原理关注的是系统整体的稳定性，因此，控制系统设计中心就要集中在整个系统的协调和误差调节环节。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表达、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。所以，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就可以“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式可以做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。

自动控制原理试题库(含参考答案)

一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为() G s，则G(s) 为G1(s)+G2(s)（用G1(s)与G2(s)表示）。 4、典型二阶系统极点分布如图1所示， ω， 则无阻尼自然频率= n 7 其相应的传递函数为，由于积分环节的引入，可以改善系统的稳态性能。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉氏变换之比。

5、设系统的开环传递函数为2(1)(1) K s s Ts τ++ arctan 180arctan T τωω--。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的。 1、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。 是指闭环传系统的性能要求可以概括为三个方面，即：稳定性、准确性和快速性，其中最基本的要求是稳定性。 2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为()G s 。 3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理 论中系统数学模型有微分方程、传递函数等。 4、判断一个闭环线性控制系统是否稳定，可采用劳思判据、根轨迹、奈奎斯特判据等方法。

自动控制原理实验报告

自动控制原理 实验报告 实验一典型系统的时域响应和稳定性分析 (2) 一、实验目的 (3) 二、实验原理及内容 (3) 三、实验现象分析 (5) 方法一：matlab程序 (5) 方法二：multism仿真 (12)

方法三：simulink仿真 (17) 实验二线性系统的根轨迹分析 (21) 一、确定图3系统的根轨迹的全部特征点和特征线，并绘出根轨迹 (21) 二、根据根轨迹图分析系统的闭环稳定性 (22) 三、如何通过改造根轨迹来改善系统的品质？ (25) 实验三线性系统的频率响应分析 (33) 一、绘制图1. 图3系统的奈氏图和伯德图 (33) 二、分别根据奈氏图和伯德图分析系统的稳定性 (37) 三、在图4中，任取一可使系统稳定的R值，通过实验法得到对应的伯德图，并据此导 出系统的传递函数 (38) 实验四、磁盘驱动器的读取控制 (41) 一、实验原理 (41) 二、实验内容及步骤 (41) （一）系统的阶跃响应 (41) （二) 系统动态响应、稳态误差以及扰动能力讨论 (45) 1、动态响应 (46) 2、稳态误差和扰动能力 (48) （三）引入速度传感器 (51) 1. 未加速度传感器时系统性能分析 (51) 2、加入速度传感器后的系统性能分析 (59) 五、实验总结 (64) 实验一典型系统的时域响应和稳定性分 析

一、 实验目的 1．研究二阶系统的特征参量（ξ、ωn ）对过渡过程的影响。 2．研究二阶对象的三种阻尼比下的响应曲线及系统的稳定性。 3．熟悉Routh 判据，用Routh 判据对三阶系统进行稳定性分析。 二、 实验原理及内容 1．典型的二阶系统稳定性分析 (1) 结构框图：见图1 图1 (2) 对应的模拟电路图 图2 (3) 理论分析 导出系统开环传递函数，开环增益0 1 T K K = 。 (4) 实验内容 先算出临界阻尼、欠阻尼、过阻尼时电阻R 的理论值，再将理论值应用于模拟电路中，观察二阶系统的动态性能及稳定性，应与理论分析基本吻合。在此实验中(图2)， s 1T 0=， s T 2.01=，R 200 K 1= R 200 K =?
