承德建龙低压变压器无功改造节电计算和效益分析
根据现场测试，变压器大小，谐波情况，综合结算各配电室补偿情况如下：
最终确定补偿容量为21920Kvar。
我们选择设计480V电容，运行电压为400V，实际补偿容量为安装容量的0.694，实际补偿容量为：
实际补偿容量=21920×0.694=15212.48Kvar
考虑到设备启停及其他运行情况，补偿量也就在70%左右，实际投入补偿容量为：实际投入补偿容量=15212.48×0.7=10648.736
根据计算标准：
年可节电量=补偿容量×无功经济当量×年运行时间
“补偿容量”为实际投运的补偿容量，单位是kva
“年运行时间”按照一年运行333天计算，为8000小时
“无功经济当量”按照国家标准GB12497《三相异步电动机经济运行》中的规定：KQ 为无功经济当量
当电动机直连发电机母线KQ=0.02～0.04
二次变压取KQ=0.05～0.07
三次变压取KQ=0.08～0.10；
这个标准的规定是适用于异步电动机的，当然也可以参照适用于其他无功负荷。
计算结果如下：
我们补偿在变压器二次侧，所以无功经济当量KQ取最小0.05
年可节电量=10648.736×0.05×8000=4259494.4度
综合分析：
一. 每年节约电量4259494.4度
二. 降低线路损耗
三. 无形效益分析：
1通过无功补偿提高功率因数，降低母线电压波动，提高供电质量
2降低总降压变电所的无功补偿和谐波治理压力，为优化主变容量费创造有利条件。
3通过滤除谐波，延长变压器和电机等电气设备使用寿命，防止对全厂电网的污染，提高电气系统稳定性
我公司生产的低压动态滤波补偿装置不但有补偿功能还有滤波功能，可以大幅减少系统谐波。对电器设备有很大的好处，下面介绍一下谐波的危害.
谐波的危害：
1无功补偿柜损坏：不能投切、投切开关烧毁、保险丝烧断、电容炸裂。
原因：是电容对高频的谐波电流呈低阻抗，电容过载；同时谐波电流诱发谐振，电容上产生更大的谐波电流，烧毁无功补偿装置。
2变压器、电缆过热：绝缘损坏、寿命缩短、噪声大、发热严重、降低输电能力
原因：绕组的损耗与频率的平方根成正比，铁芯的损耗与频率的平方成正比，在集肤效应作用下，高频的谐波电流会造成变压器电缆电机等用电设备发热严重；一些整流变压器带载的直流电机、变频器、中频炉等谐波源设备，经常出现变压器仅仅达到50%负荷时，就温度过高；一些冶炼、铸造厂在正常用电
时电缆放炮、变压器烧毁现象也屡见不鲜。
3电机、轴承损坏：电机噪声大、温度高、绕组烧坏、轴承表面损伤
原因：谐波电流加在电机上，导致高频电流和负序电流产生，造成绝缘损坏，电机发热；高频电流通过杂散电容流过轴承，轴干与轴瓦间导电，断续产生火花形成电弧烧蚀表面。
4零线电流过大致火灾：电线老化、发生意外火灾
原因：三次谐波为零序电流在零线上叠加，零线电流达相线的1.7倍，按照功率P=I2R计算发热量是相线的3倍，而且零线上没有保护装置，只能任其过热导致火灾。20年前在欧美发达国家个人计算机刚开始普及的时候，很多建筑物中的火灾是中线过热导致的。
5保护意外跳闸、电子设备受到干扰：意外跳闸，断电、数据丢失、计量失准。
原因：保护电路中含有大量的负序谐波电流（比如5次）或因为谐波的影响电流的峰值电流过大时（有时高2~3倍），保护装置会在远没有达到设定值时意外动作；谐波电流流经电网阻抗时产生的谐波电压严重影响精密电子设备运行，比如CNC、PLC、UPS等发生误动、拒动、数据失真。
6浪费电能：电压与电流具有相同的频率与相同的相位时，产生的功率才是有功功率。谐波电流与基波电压的频率不同，因此产生的功率是无功功率；同时谐波电流造成电缆、变压器、电机等用电器严重发热，电路输送电能能力下降，造成电能电量的额外消耗。
我们的治理措施：
安装动态滤波补偿装置，通过现场测量采集数据并计算后，采用电容与电抗串联方式进行L-C无源滤波（也可设计有源滤波装置APF），电抗为容抗的一个系数，使该串联回路的谐振频率略低于谐波源的频率，滤波器对基波呈弱感性，电容器可对基波进行无功补偿而不使谐波被放大；同时滤波器对谐波呈容性，对谐波阻抗很小，能吸收大量的谐波电流，有效滤除各次谐波。
选择治理点：
第一：治理点要在所有谐波源负荷的上游；
第二：治理点尽量靠近下游。这样，企业能够获得最大的好处。例如，在主变压器的次级治理优于在初级治理，在初级治理，获得好处仅是电力公司，在次级治理，企业获得好处是变压器的容量得到了释放并节能降耗。
第三：只要存在低压负载，最佳位置就是变压器低压侧，低压为主，高压为辅。
项目编号：陕西斯瑞工业有限责任公司真空感应中频熔炼炉无功补偿改造项目 编写：王海龙 会审： 审定： 批准： 2013年01月20日
目录1．无功补偿的经济意义 2.公司中频炉的电路分析 3.效益分析 4.中频熔炼电源的改进方案 5.配电室的无功补偿配套方案 6.联系电话
一、无功补偿的原理及经济意义 1.无功补偿的原理 功率包括两部分;一是有功功率;二是无功功率.直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率; 不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率 例如磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在纯感元件中作功时,电流超前于电压90度 电流通过元件中作功时,电流滞后电压90度同一电路中,电感电流与电容电流方向相反,互差180℃.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角接近0度，也就是尽可能使电压、电流同相位，使电路呈现纯阻性电路的特性。这样电路中电流最小，那么流过整个闭合回路的电路中的损耗最小，负载的转换效率最高，这就是无功补偿的原理，工厂企业的设备主要是各种电机及感性负载具体分析如下： 电机数学模型 以二相导通星形三相六状态为例，为了便于分析，假定： a)三相绕组完全对称，气隙磁场为方波，定子电流、转子磁场分布皆对称； b)忽略齿槽、换相过程和电枢反应等的影响； c)电枢绕组在定子内表面均匀连续分布； d)磁路不饱和，不计涡流和磁滞损耗。 则三相绕组的电压平衡方程可表示为： (1) 式中：为定子相绕组电压(V)；为定子相绕组电流(A)；
对电容柜内无功补偿装置的改造分享 现场技术支持工程师：赵工 （希拓电气（常州）有限公司） 无功补偿主要是为了提高供配电系统功率因数。提高功率因数不仅可以增加电网中有功功率的常数，减少无功损耗，有效提高功率因素，降低线损，改善供电质量电安全性，而且也是提高电器设备的利用率和使用容量，改善公司生产工艺的有效措施。 故，提高功率因数主要作用有： ①稳定系统输出电压； ②提高输电效率； ③改善供电质量； ④提高输电安全性。 下面我用实际案例来具体分析： 1、案例详情： 经调查，该公司的老厂区有十四个老分变电所已超过20年！是典型的无功补偿柜设备老旧、自动化程度低，采用整组电容器投切的方式，系统控制简单问题。而且除近几年改造的少数几个变电所外，其余变电所无功补偿柜几乎失去作用。 根据变电所当时负荷情况，不能将电容器组分组太多，原补偿柜只能采集三相电源中的一相数据来控制其补偿电容器组投切。由于三相不平衡，不能准确投入补偿，供电线路电过高引起保护装误解动，造成不投则欠补，投则过补现象，使系统的功率因数偏低，达不到补偿目的！ 随着该公司的不断发展，负荷增加及大型的精密加工设备、数控加工中心及新产品、新工艺、新设备其中有很多精密仪器，和测试仪器的用电指标对供电电网的用电指标也提出了很高的要求因此，现有无功补偿已远远不能满足其无功补偿需求，需要进行无功功补偿柜改造！ 2、前期调查： 通过对该木工变电所现场检测及该公司历史数据得出：每月上旬、中旬和下旬测得功率因素值如下，远远满足不了规定的：“低压配电室补偿后的功率因素要求不得低于0.9”的要求。 3、目标值确定：
本着节约成本的原则决定：保留原有框架部分，更新控制电气元件，安装完成后使功率因素达到0.95以上！ 功率因数值改造前后对比图 4、方案制定： 根据该公司的变压器容量为1000KVA及负荷状况： 1）我选择安装5组希拓电气原装进口电容器，每组容量60kvar，总容量为300kvar。串联纯铜绕组的电抗器，组成谐波滤波装置，即可进行无功补偿，同时还可以吸收大量的谐波，显著降低了电气的损耗，提升电能质量，净化电网，保障电网运行安全。 2）考虑到节约成本问题，为其保留了原有框架，重新设计了电器元件的结构组件，避免重新更换整个设备而节约了成本。 3）使用可控硅晶闸管投切开关：使电压过零触发，电流过零断开，真正实现投切无涌流，跟随速度快，有效补偿冲击性负荷，很好地取代传统投切装置，安全可靠。
低压电容器柜技术规范
目录 1规范性引用文件 (1) 2技术参数和性能要求 (1) 3标准技术参数 (6) 4使用环境条件表 (8) 5试验 (8)
低压电容器柜技术规范 1规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备 GB 14048.1 低压开关设备和控制设备第1部分：总则 GB 14048.2 低压开关设备和控制设备第2部分：断路器 GB 4208 外壳防护等级（IP代码） GB 50150 电气装置安装工程电气设备交接试验标准 GB5585.2 电工用铜、铝及其母线第二部分：铜母线 GB/T 16935.1 低压系统内设备的绝缘配合 GB/T 15576 低压成套无功功率补偿装置 GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求 GB/T2681 电工成套装置中的导线颜色 GB/T 15291 半导体器件第6部分晶闸管 GB/T 3859.1 半导体变流器基本要求的规定 GB/T 3859.2 半导体变流器应用导则 GB/T 3859.4 半导体变流器包括直接直流变流器的半导体?自换相变流器 GB/T 13422 半导体电力变流器电气试验方法 GB/T 17626.2 静电放电抗扰度试验 GB/T 17626.3 射频电磁场辐射抗扰度试验 GB/T 17626.4 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 浪涌（冲击）抗扰度试验 GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 DL/T 781 电力用高频开关整流模块 DL/T1053 电能质量技术监督规程 DL/T 597 低压无功补偿控制器订货技术条件 DL/T 842 低压并联电容器装置使用技术条件 JB5877 低压固定封闭式成套开关设备 JB7113 低压并联电容器装置 IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则 国家电网生(2009)133号《国家电网公司电力系统电压质量和无功电力管理规定》 国家电网科(2008)1282号《国家电网公司电力系统无功补偿配置技术原则》 2 技术参数和性能要求 2.1 低压电容器柜技术参数 2.1.1 低压电容器柜技术参数见技术规范专用部分的技术参数特性表。 2.2 性能要求
课程设计 并联电容器无功补偿方案设计 指导老师：江宁强 1010190456 尹兆京
目录 1绪论 (2) 1.1引言 (2) 1.2无功补偿的提出 (3) 1.3本文所做的工作 (3) 2无功补偿的认识 (3) 2.1无功补偿装置 (3) 2.2无功补偿方式 (4) 2.3无功补偿装置的选择 (4) 2.4投切开关的选取 (4) 2.5无功补偿的意义 (5) 3电容器无功补偿方式 (5) 3.1串联无功补偿 (5) 3.2并联无功补偿 (6) 3.3确定电容器补偿容量 (6) 4案例分析 (6) 4.1利用并联电容器进行无功功率补偿，对变电站调压 (6) 4.2利用串联电容器，改变线路参数进行调压 (13) 4.3利用并联电容器进行无功功率补偿，提高功率因素 (15) 5总结 (21) 1绪论 1.1引言 随着现代科学技术的发展和国民经济的增长，电力系统发展迅猛，负荷日益增多，供电容量扩大，出现了大规模的联合电力系统。用电负荷的增加，必然要
求电网系统利用率的提高。但由于接入电网的用电设备绝大多数是电感性负荷，自然功率因素低，影响发电机的输出功率; 降低有功功率的输出; 影响变电、输电的供电能力; 降低有功功率的容量; 增加电力系统的电能损耗; 增加输电线路的电压降等。因此，连接到电网中的大多数电器不仅需要有功功率，还需要一定的无功功率。 1.2无功补偿的提出 电网输出的功率包括两部分：一是有功功率；二是无功功率。无功，简单的说就是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。电机和变压器中的磁场靠无功电流维持，输电线中的电感也消耗无功，电抗器、荧光灯等所有感性电路全部需要一定的无功功率。为减少电力输送中的损耗，提高电力输送的容量和质量，必须进行无功功率的补偿。 1.3本文所做的工作 主要对变电站并联电容器无功补偿作了简单的分析计算,提出了目前在变电站无功补偿实际应用中计算总容量与分组的方法,本文主要作了以下几个方面的工作: 对无功补偿作了简单的介绍，尤其是电容器无功补偿，选取了相关的案例进行了简单的计算和分析。 2无功补偿的认识 2.1无功补偿装置 变电站中传统的无功补偿装置主要是调相机和静电电容器。随着电力电子技术的发展及其在电力系统中的应用，交流无触点开关SCR、GTR、GTO等相继出现，将其作为投切开关无功补偿都可以在一个周波内完成，而且可以进行单相调节。如今所指的静止无功补偿装置一般专指使用晶闸管投切的无功补偿设备，主要有以下三大类型: 1、具有饱和电抗器的静止无功补偿装置； 2、晶闸管控制电抗器、晶闸管投切电容器，这两种装置统称为SVC 3、采用自换相变流技术的静止无功补偿装置——高级静止无功发生器。
目录 1工程概况及特征 (1) 2 编制依据 (1) 3施工流程 (2) 4作业前的条件和准备 (2) 5主要方法及施工容 (4) 6质量要求 (8) 7安全措施与文明施工 (8)
无功补偿装置安装施工技术措施 1工程概况及特征 康保牧场二期100MW风电工程场址位于市康保县康保牧场境，场址区中心地理位置约为东经114°48′13″，北纬42°03′20″。现场区面积为50km2，海拔高程为1200～1800m。整个场区为高原东南缘的坝上高原，地区相对高差较大，地貌以和山前平原为主，地表植被多为草地。 康保牧场二期100MW风电工程项目采用金风科技股份生产的风力发电机组，共67台。其中南区布置GW70-1500kW-65m风电机组18台，GW77-1500kW-65m风电机组8台，北区布置20台GW87-1500kW-75m风电机组， GW82-1500kW-70m风电机组21台。风电机组基础设计使用年限为50年，基础设计级别为2级，结构安全等级为2级。抗震设防类别为丙类。箱变基础结构安全等级为二级。 康保县位于省西北部的坝上高原，市区的北部。交通以公路为主，G207国道从其东边通过。康保至通过S246省道、G207国道，公路里程为140km；到有G110国道，公路里程为146km。风电场到康保镇36km。境公路纵横连通，对外交通运输条件方便。 2 编制依据： 《#2动态无功补偿装置安装》 13-N00241S-D0902 《电气装置安装工程高压电器施工及验收规》 GBJ147-1990 《电气装置安装工程母线装置施工及验收规》 GBJ149-1990 《电力建设安全工作规程》DL5009.1-2002 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ 148-90 《电气装置安装工程电气设备交接试验标准》GB50150-2006 《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-2002 《电气装置安装工程接地装置施工及验收规》GB 50169-2006 输变电工程建设标准强制性条文实施管理规程（2009） 《电气装置安装工程电缆线路施工及验收规》GB50168-2006 《电力工程达标投产管理办法》（2006版）中电建协工［2006］6号 《中国电力优质工程评选办法（2006版）》中电建协工[2006]1号 《国家优质工程审定与管理办法》（2002年版）
Q/…… 吉林省电力有限公司企业标准 0.4kV低压无功补偿装置 技术规范 2006-9-17发布 2006-9-17实施 吉林省电力有限公司发布
目次 前言 (Ⅱ) 1.范围 (1) 2. 规范性引用文件 (1) 3 使用条件 (1) 3.1 环境条件 (1) 3.2 运行条件 (1) 3.3 系统条件 (1) 4 技术要求 (1) 5 装置功能 (2) 6 试验 (2) 7 技术服务 (2) 8在卖方工厂的检验、监造 (3) 9包装、运输和贮存 (3)
前言 为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。 本标准由吉林省电力有限公司提出并归口。 本标准主要起草单位：吉林省电力有限公司生产部 本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、孙静
0.4kV低压无功补偿装置技术规范 1范围 本标准规定了吉林省电力有限公司0.4kV低压无功补偿装置使用条件、主要技术参数和要求、试验、运输等。 本标准适用于吉林省电力有限公司0.4kV低压无功补偿装置的招标通用订货，是相关设备通用订货合同的技术条款。 2规范性引用文件 GB/T15576-1995 低压无功功率静态补偿装置总技术条件 DL599-1996 城市中低压配电网改造技术导则 JB7113-1993 低压并联电容器装置 3使用条件 3.1环境条件 3.1.1海拔高度：≤1000m 3.1.2空气温度 最高温度：+40℃ 最低温度：-40℃ 最大日温差: 25K 3.1.3最大风速: 35m/s 3.1.4最大覆冰厚度：10mm 3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95% 3.1.6日照强度：≤1.1kW/m2 3.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。分析计算的安全系数不小于1.67）。 3.1.8污秽等级：级 a）Ⅲ级 b）Ⅳ级 3.2运行条件 安装方式：户内/户外 3.3系统条件 3.3.1系统额定电压：0.4kV 3.3.2系统额定频率：50Hz 4主要技术参数和要求 4.1名称：配电监测与动态无功补偿箱 4.2外形尺寸：600(宽)×400(深)×600(高) 4.2.1地角尺寸：按深度方向打长孔320-340mm，ф14孔。 4.2.2柜体颜色：灰白色 4.3主要订货参数： 4.3.1输入电压：0.4kV（安装点电压） 4.3.2负荷特性：较重
承德建龙低压变压器无功改造节电计算和效益分析 根据现场测试，变压器大小，谐波情况，综合结算各配电室补偿情况如下：
最终确定补偿容量为21920Kvar。 我们选择设计480V电容，运行电压为400V，实际补偿容量为安装容量的0.694，实际补偿容量为： 实际补偿容量=21920×0.694=15212.48Kvar 考虑到设备启停及其他运行情况，补偿量也就在70%左右，实际投入补偿容量为：实际投入补偿容量=15212.48×0.7=10648.736 根据计算标准： 年可节电量=补偿容量×无功经济当量×年运行时间 “补偿容量”为实际投运的补偿容量，单位是kva “年运行时间”按照一年运行333天计算，为8000小时 “无功经济当量”按照国家标准GB12497《三相异步电动机经济运行》中的规定：KQ 为无功经济当量 当电动机直连发电机母线KQ=0.02～0.04 二次变压取KQ=0.05～0.07 三次变压取KQ=0.08～0.10； 这个标准的规定是适用于异步电动机的，当然也可以参照适用于其他无功负荷。 计算结果如下： 我们补偿在变压器二次侧，所以无功经济当量KQ取最小0.05 年可节电量=10648.736×0.05×8000=4259494.4度
综合分析： 一. 每年节约电量4259494.4度 二. 降低线路损耗 三. 无形效益分析： 1通过无功补偿提高功率因数，降低母线电压波动，提高供电质量 2降低总降压变电所的无功补偿和谐波治理压力，为优化主变容量费创造有利条件。 3通过滤除谐波，延长变压器和电机等电气设备使用寿命，防止对全厂电网的污染，提高电气系统稳定性 我公司生产的低压动态滤波补偿装置不但有补偿功能还有滤波功能，可以大幅减少系统谐波。对电器设备有很大的好处，下面介绍一下谐波的危害. 谐波的危害： 1无功补偿柜损坏：不能投切、投切开关烧毁、保险丝烧断、电容炸裂。 原因：是电容对高频的谐波电流呈低阻抗，电容过载；同时谐波电流诱发谐振，电容上产生更大的谐波电流，烧毁无功补偿装置。 2变压器、电缆过热：绝缘损坏、寿命缩短、噪声大、发热严重、降低输电能力 原因：绕组的损耗与频率的平方根成正比，铁芯的损耗与频率的平方成正比，在集肤效应作用下，高频的谐波电流会造成变压器电缆电机等用电设备发热严重；一些整流变压器带载的直流电机、变频器、中频炉等谐波源设备，经常出现变压器仅仅达到50%负荷时，就温度过高；一些冶炼、铸造厂在正常用电 时电缆放炮、变压器烧毁现象也屡见不鲜。 3电机、轴承损坏：电机噪声大、温度高、绕组烧坏、轴承表面损伤 原因：谐波电流加在电机上，导致高频电流和负序电流产生，造成绝缘损坏，电机发热；高频电流通过杂散电容流过轴承，轴干与轴瓦间导电，断续产生火花形成电弧烧蚀表面。
变电站工程TSC+HVC无功补偿技术规格书 02月
1.总则 1.1本技术规范书用于变电站工程高压( TSC+HVC) 无功功率补偿项目。在本规范书中提出了该设备的功能、性能, 结构、参数、动力及控制、综合保护方面的技术要求。解释权归买方。 1.2本技术规范书提出的是最低限度的技术要求, 并没有对一切技术细节作出规定, 没有充分引述有关标准和规范的条文, 供方应提供符合本技术规范和相关的国际、国内有关标准的优质产品, 并提供产品型式试验报告, 对国家有关安全、环保等强制性标准必须满足其要求。 1.3如果供方没有对本规范书中的条文提出书面异议, 则意味着供方提供的产品完全符合本技术规范和有关的国标要求。否则, 由此引起的异议由供方负责。 1.4本技术规范书所使用的标准如遇有与供方所执行的标准发生矛盾时, 按较高标准执行。 1.5在合同签订后, 需方有权提出因标准、规范、规程、现场条件变化而产生的修订要求, 具体事宜由供、需双方协商确定。 1.6本技术规范书经供需双方确定后作为合同的技术附件, 与合同正文有同等效力。 1.7供方在投标书中应采用国际单位制。 1.8设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中, 由此引起的专利纠纷和费用全部由供方负责。 1.9供方对变电站工程高压( TSC+HVC) 无功功率补偿成套设备负
全责( 包含辅助系统、电控设备、综合保护设备) , 由此引起的引进费用也由供方全额承担。 1.10本工程要求投标方提供高压TSC、HVC的型式试验报告及高压生产许可证, 并具有三套以上煤炭行业的供货业绩。 2.招标项目名称及内容 成套装置安装在下列范围内: 宽( 9800) ×深( 1800) ×高( 2600) 3．采用的标准 GB50227-95 《并联电容器成套装置设计规范》 GB3983.2-1989 《高压并联电容器》 JB7111-93 《高压并联电容器装置》 DL/T604-1996 《高压并联电容器装置订货技术条件》 GB50227-95 《并联电容器装置设计规范》 DL462-1992 《高压并联电容器用串联电抗器订货技术条件》GB15166.5-1994 《交流高压熔断器并联电容器外保护用熔断器》JB5346-1998 《串联电抗器》 GB10229-1988 《电抗器》 GB11032- 《交流无间隙金属氧化锌避雷器》
张公220kV变电站新建工程无功补偿成套装置 施工方案 四川巴中和兴电力责任有限公司 2015年03月10日
批准：____________ ________年____月____日技术审核：____________ ________年____月____日编写：____________ ________年____月____日
1、编制依据 1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号 2、国家电网公司基建质量管理规定（基建/2）112-2015 3、国家电网公司输变电工程优质工程评定管理办法国网（基建/3）182-2015 4、国家电网公司输变电工程验收管理办法国网（基建/3）188-2015 5、国家电网公司输变电工程标准工艺管理办法国网（基建/3）186-2015 6、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3）189-2015 7、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号 8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号 9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号 10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-2002 11、接地装置冲击特性参数测试导则DL/T 266-2012 12、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法 13、1000kV及以下串联电容器补偿装置施工质量检验及评定规程Q/GDW 1852-2012 14、1000kV及以下串补装置施工及验收规范Q/GDW 1853-2012 15、1000kV及以下串联电容器补装置安装施工工艺导则Q/GDW 1854-2012 2、作业准备 2.1、人员组织 序号作业组单位数量备注 1 施工负责人：冯建国人 1 负责人员组织、质量、安全工作 2 技术负责人：贾忻雁人 1 负责全面技术工作
技术方案 项目名称：集团尼龙公司 6kV无功补偿设备
1 现场参数采集 6kV Ⅰ母进线柜参数 有功功率P=3.29MW,瞬时值 无功功率Q=2.27Mvar,瞬时值 电流（线）I=375A ,瞬时值会在389A、410A、420A等波动电压（线）U=5.98kV ,瞬时值会在6kV、6.1kV等波动 功率因数cosφ=0.82 6kV Ⅱ母进线柜参数 有功功率P=4.23MW,瞬时值 无功功率Q=2.86Mvar,瞬时值 电流（线）I=510A ,瞬时值会在520A、550A等波动 电压（线）U=6kV ,瞬时值 功率因数cosφ=0.82，瞬时值 6kV 电容器柜参数 无功功率Q=781kvar,瞬时值 额定电流Ic=75A 电压（线）U=6.1kV ,瞬时值 功率因数cosφ=0.82，瞬时值 2 参数计算 6kV Ⅰ母无功功率Q C1为，目标功率因数为cosφ 2=0.99 Qc P = 带入参数计算为：Q C1=1827kvar 即：在目前的负荷有功功率为3290kW时，需要目标功率因数为0.99，成套电容器设备的输出容量应为1827kvar。 根据GB50227-1995的规定电容器设备的过负荷能力 a. 稳态过电流:装置能在方均根据值不超过1.1×1.30In的电流连续运行。 b 稳态过电压:装置的连续运行电压为1.05UN下表现规定的稳态电压下运行相应的时间。 稳态过电压
所以电容器设备的额定电压选择为6.6/ 运用，使系统中存在了大量的谐波源。这些谐波源产生的谐波会对系统的设备造成严重的影响。例如母线电压互感器谐振等。为了使电容器设备的可靠运行并对谐波进行抑制，需要在电容器回路中串联电抗器进行谐波抑制。对本工程的使用中考虑系统中可能存在的谐波源为电力电子组成的六脉三相整流桥，产生的谐波主要是6k ±1次谐波。主要表现为5次、7次谐波，根据GB50227-2008的规定： 对抑制谐波的电抗器已经进行了规定:当谐波为5次级以上时，电抗率易取4.5%～6.0%；所以在系统中串联6%电抗率的电抗器抑制系统谐波。在电抗器串联后，要达到1827kvar 的补偿容量需要的安装容量为： 2121 ( )1U Q Q U k =??-输出安装 U 1—母线电压 U 2—电容器端电压 k —串联电抗器电抗器率 221 2 ()1)6.6( )16%)18276 2078var U Q k Q U k =?-?=?-?=安装输出（（ 考虑到母线上还有一台1800kW 的异步电动机需要投入电网，在异步电动机在稳定负荷运行时，母线上的有功功率为: 12329018005090P P P kW =+=+=总 在1827kvar 的补偿容量投入后的，把参数反带入公式，此功率因数变为： Qc P = 2cos 0.947?= 所以在电动机设备投入后，功率因数仍然满足要求。 考虑工厂的现有情况，在各级补偿点均进行了无功补偿，并且网络内还有发电机设备，所以PCC 的110kV

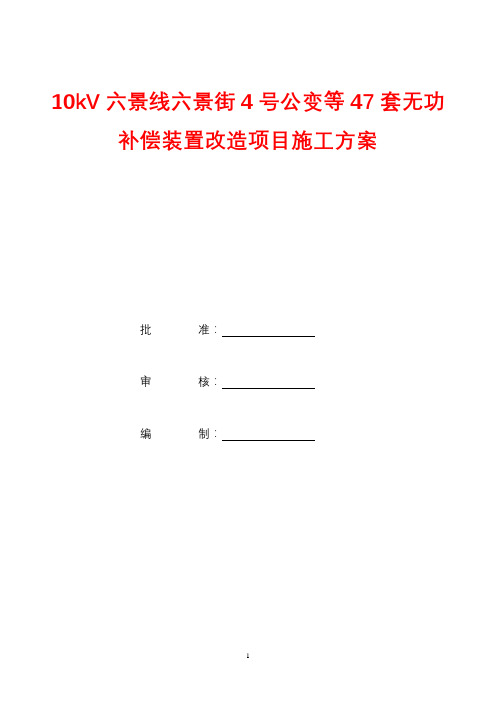

10kV六景线六景街4号公变等47套无功补偿装置改造项目施工方案 批准： 审核： 编制： 广西横县东泰电气工程有限责任公司 年月日
