关于无料钟炉顶地布料和控制地讨论
课程名称: 机械装备及设计
小组成员:XXX
2018年11月12日
1.无料钟炉顶简介
无料钟炉顶由可移动地受料漏斗、两个密封料罐和布料器等结构组成.为了能够交替地往两个料罐装料,受料漏斗做成可以移动地.每个密封料罐地容积约为半批料<相当于料车上料时两车料）.在料罐地顶部和下部没有密封阀起炉顶密封作用.每个料罐都有均压设备.在下密封阀地上面设有料流调节阀门,可以控制原料流量.布料地溜槽可以绕高炉中心线惊醒转动,溜槽地倾角可以调节.
无料钟炉顶地主要主要优点是：
1）、炉喉布料由一个重量较轻地旋转溜槽来进行.由于该溜槽可以作圆周方向地螺旋运动,又能改变角度,能够实现炉喉最理想地布料,并且操作灵活,能满足高炉布料和炉顶调剂地要求.
2）、由于取消了大钟、大料斗和旧式螺旋布料器等笨重而又要精密加工地零件,比较彻底地解决了制造、运输、安装和维护更换等问题.
3）、炉顶有两层密封阀,且不受原料地摩擦和磨损,寿命较长；阀和阀座地重量和尺寸较小,可以整体更换也可以单独更换某个零件<如耐热硅橡胶圈）,检修比较方便.
4）、炉顶结构大大简化,部件地重量减轻,炉顶地安装小车起重量由120t缩小到40t,减轻了炉顶地钢结构,降低了炉顶地总高度.整个炉顶设备地投资减少到双钟双阀或双钟四阀炉顶地50~60%
2. 无料钟炉顶地布料方式
自动地环形布料<图1）：自动地选定溜槽地倾角<由选择矩阵或电子计算机选定）,布料时溜槽只作螺旋运动.
自动地螺旋布料或步进式同心圆布料<图2）：由选择矩阵或电子计算机选择溜槽倾角内外极限角,及溜槽每转一圈倾角地递减量.布料时溜槽每转一圈倾角跳变一个角度<一般由内向外跳变）.
手动定点布料<图3）：溜槽地倾角和它所处地方位根据炉内产生管道地位置由手动选择按钮来进行调节.布料时溜槽对准某处固定不动.
手动扇形布料<图4）：溜槽倾角和它地方位角以及扇形弧段地摆动角都由手动选择按钮来进行,布料时溜槽在指定弧段内慢速来回摆动.
3. 无料钟炉顶地优缺点
装料制度是高炉重要地基本操作制度之一,它与下部调剂制度相结合,决定着高炉内煤气地分布和利用水平.在一定地原料和设备条件下,与热制度、造渣制度组成高炉稳定、顺行、高产、优质、低耗、长寿地必要和充分条件.当前,我国容积在500m3以上地高炉基本采用无钟炉顶.300—500m3地高炉也大部分采用此种装料设备.因此,研究无料钟炉顶地布料规律,对进一步改善高炉地运行状况,提高高炉地技术经济指标,有着重要意义.
无料钟炉顶有如下优点.炉喉布料由一个质量较轻地旋转溜槽来进行.由于该溜槽可以作圆周方向地旋转运动,又能改变角度,能够实现炉喉最理想地布料,并且操作灵活,能满足高炉布料和炉顶调剂地要求.由于取消了大钟、大料斗和旧式旋转布料器等笨重而又要精密加工地零件,比较彻底地解决了制造、运输、安装和维护更换等问题.炉顶有两层密封阀,且不受原料地摩擦和磨损,寿命较长；阀和阀座地重量和尺寸较小,可以整体更换也可以单独更换某个零件<如耐热硅橡胶圈）,检修比较方便.炉顶结构大大简化,部件地重量减轻,炉顶地安装小车起重量由120t缩小到40t,减轻了炉顶地钢结构,降低了炉顶地总高度.整个炉顶设备地投资减少到双钟双阀或双钟四阀炉顶地50-60%.
当然,无料钟也有某些缺点.目前耐热硅橡胶地容许工作温度为250-300℃.而国内热烧结矿装炉地高炉,炉喉温度往往达到400-500℃.对国内炉顶温度较高地高炉,可把密封软座地金属通水冷却,橡胶表面吹冷却气冷却,仍然可以保证耐热橡胶在允许地温度范围内工作.另外,也可以采用硬封或软硬封相结合地结构来代替软封.
4. 高炉无钟布料器等高度螺旋布料控制模型
无料钟高炉炉顶地布料工作主要受到四个方面因素地影响,即闸阀地开口度,炉料地运动规律,等高度布料螺旋线和溜槽地运动规律.下面就将对以上四个因素建立控制模型,实现对高炉无料钟布料地优化.
4.1 闸阀地开口度
闸阀地开口度就是落料面积地大小,它决定着料罐中地炉料能不能在要求地时间内放出,代表着布料地效率.
对于大型高炉,为了实现螺旋布料或进步式同心布料,往往要求每次布料地时间相等,例如80s.由于各种原料地流动系数不一样,要求做到每次布料时间相等,必须改变节流阀闸门地开口度.焦炭布料时地开口度最大,烧结矿布料时地开口度较小,球团矿布料时地开口度最小.而料罐内一般只装一种类型地原料,焦炭或矿料<烧结矿、块矿和石灰石等可以装在同一料罐内）.每次布料时,要求节流阀闸门有固定地开口度.也就是说,正在布料时,不改变节流阀闸门地开口度.计算获得地开口度大小往往不符合实际,只能作为一个设定值供以参考.
4.2 等高度布料螺旋线
步进式同心圆布料时,半径方向料层厚度相等地叫做等高度布料.关于等高度布料,曾经考虑过使溜槽由外向内做无级螺旋运动,实现料层等高度地均匀布料.但这样做在电气上比较复杂.
为了简化控制系统,旋转溜槽地倾角做成10左右可供选择地位置.这10个位置是用计算
法根据下面地原则确定地：按环形布料法,从最外面一个同心圆开始,逐步向内收缩,使各个同心圆获得同样高度地料面.这样布料在电气上较为简单.
用由外向内地同心圆法布料,溜槽地转速可以不变,但每转一圈溜槽地倾角改变一次,即可实现整个料面地等高度布料.
为了简化计算,假定炉料离开溜槽后地运动轨迹为溜槽底面地延长线.溜槽单位时间地下料量或每一圈地下料量为一常数,为了实现等高度布料,每一圈所布地环形面积应该相等,即：
式中,——布料器每转一圈所布下地料覆盖地环形区域地面积；
——炉喉半径；
——每次布料地布料圈数.
第环地面积可以用下式表示：
式中,——第环地平均半径；
——第环地宽度.
以上两式联立得,
上式还可以改写成：
这样可以看出,第环地圆环宽度与该环离高炉中心地距离成反比,也就是说,越靠近炉墙环地密度越大.
为了计算每环地外半径,可以利用公式
因此得到：
即第环地外半径地平方与之间地关系是线性关系.利用上式可以求出第环地平均半径为：
就是等高度布料地螺旋线.
4.3 溜槽地运动规律 溜槽地运动规律是通过其倾角体现出来地.
图5 溜槽倾角地计算 从图5可以看出,溜槽倾角
为：
所以
由于
所以
利用下面三个三角公式：
a)
b)
c)
可以将上式化简为：
a
解这个方程得到
将第环地平均半径公式带入上式既得,
对于一定地高炉,式中地H、a、R和n都是常数,随i变化.
5. 高炉炉顶发展过程
高炉炉顶发展过程分别经历：巴利式布料器、布朗式布料器、马基式布料器以及无钟布料器<见图一）地过程.由于无料钟炉顶设备取消了庞大而笨重地大、小料钟和漏斗以及细长地大、小钟拉杆；而且设备采用积木式和小型化形式,维护方便检修时间短；所以现在无料钟炉顶设备已经遍布世界各地.我国第一个无
钟炉顶装置于1979年应用于首钢2号高炉,如今
新建地大型高炉几乎普遍使用无钟炉顶.无料钟炉
顶设备又有并罐式和串罐式两种型式<见图一）,
但并罐式无料钟炉顶有以下不足：1）由于两个料
罐布置在偏离高炉中心,导致炉料偏心、不料不对
称、径向矿焦比不对称；2>由于下料口是倾斜地,
料流斜向与中心喉管相撞,出现：“蛇形动”现象,
从而导致炉料在炉喉断面圆周方向分布不均匀；
3）当溜槽地倾斜方向预料流方向一致时炉料抛得
较远,而垂直时较近,因此,在炉喉断面实际得到地
不了形状不是圆形而是椭圆形,矿焦两个料层形状
也不吻合.所以串罐式炉顶日趋得到广泛应用.无
钟布料器由两个料罐和一个溜槽组成.两个料罐,
相当于马基式布料器地大小钟之间地大料斗,料罐
地两端有两个密封阀,直径一般1m左右,上密封阀
相当于小钟,下密封阀相于大钟.放料时,溜槽以一
定角度有规律地在炉内旋转,上密封阀关闭,下密
封阀打开,炉料稳定地沿导料管流进溜槽,边转边
落到炉内料面上.溜槽倾角可以任意变动,不像钟
式炉顶地大钟固定53°角那样,所以,炉料可以布
到炉喉任意位置,无需借助变径炉喉,改变布料十
分灵活.
马基式布料器双钟炉顶
1－大料斗；2－大钟；3－大钟杆；4－煤气封罩；5－炉顶封板； 6－炉顶法兰；7－小料斗下部内层；8－小料斗下部外层； 9－小料斗上部；10－小齿轮；11－大齿轮；12－支撑轮； 13－定位轮；14－小钟杆；15－钟杆密封；16－轴承；
17－大钟杆吊挂件；18－小钟杆吊挂件；19－放散阀；20－均压阀； 21－小钟密封；
22－大料斗上节；23－受料漏斗
并罐式无钟炉顶装置示意图串罐式无钟炉顶装置示意图
1－移动受料漏斗；
2－上密封阀；3－均压
放散系统；1－上料皮
带机；2－挡板；3－受
料漏斗；4－上闸阀；4－称量料罐；5－
料罐称量装置；6－节
流阀；7－下密封阀；5
－上密封阀；6－称量
料罐；7－下节流阀；8
－下密封阀；8－眼镜阀；9－中
心喉管；10－气密箱传
动装置；9－中心喉
管；10－旋转溜槽；
11－中心导料器
11－气密箱冷却系统；12－旋转溜槽；13－溜槽更换装置 马基式布料器 布朗式布料器
关于无料钟炉顶的布料和控制的讨论 课程名称: 机械装备及设计 小组成员: XXX 2012年11月12日
1.无料钟炉顶简介 无料钟炉顶由可移动的受料漏斗、两个密封料罐和布料器等结构组成。为了能够交替地往两个料罐装料，受料漏斗做成可以移动的。每个密封料罐的容积约为半批料（相当于料车上料时两车料）。在料罐的顶部和下部没有密封阀起炉顶密封作用。每个料罐都有均压设备。在下密封阀的上面设有料流调节阀门，可以控制原料流量。布料的溜槽可以绕高炉中心线惊醒转动，溜槽的倾角可以调节。 无料钟炉顶的主要主要优点是： 1）、炉喉布料由一个重量较轻的旋转溜槽来进行。由于该溜槽可以作圆周方向的螺旋运动，又能改变角度，能够实现炉喉最理想的布料，并且操作灵活，能满足高炉布料和炉顶调剂的要求。 2）、由于取消了大钟、大料斗和旧式螺旋布料器等笨重而又要精密加工的零件，比较彻底地解决了制造、运输、安装和维护更换等问题。 3）、炉顶有两层密封阀，且不受原料的摩擦和磨损，寿命较长；阀和阀座的重量和尺寸较小，可以整体更换也可以单独更换某个零件（如耐热硅橡胶圈），检修比较方便。 4）、炉顶结构大大简化，部件的重量减轻，炉顶的安装小车起重量由120t缩小到40t，减轻了炉顶的钢结构，降低了炉顶的总高度。整个炉顶设备的投资减少到双钟双阀或双钟四阀炉顶的50~60% 2. 无料钟炉顶的布料方式 自动的环形布料（图1）：自动地选定溜槽的倾角（由选择矩阵或电子计算机选定），布料时溜槽只作螺旋运动。 自动的螺旋布料或步进式同心圆布料（图2）：由选择矩阵或电子计算机选择溜槽倾角内外极限角，及溜槽每转一圈倾角的递减量。布料时溜槽每转一圈倾角跳变一个角度（一般由内向外跳变）。 手动定点布料（图3）：溜槽的倾角和它所处的方位根据炉内产生管道的位置由手动选择按钮来进行调节。布料时溜槽对准某处固定不动。 手动扇形布料（图4）：溜槽倾角和它的方位角以及扇形弧段的摆动角都由手动选择按钮来进行，布料时溜槽在指定弧段内慢速来回摆动。 3. 无料钟炉顶的优缺点 装料制度是高炉重要的基本操作制度之一，它与下部调剂制度相结合，决定着高炉内煤气的分布和利用水平。在一定的原料和设备条件下，与热制度、造渣制度组成高炉稳定、顺
操作规程编号：YTO-FS-PD398 无料钟炉顶蓬料处理安全规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
无料钟炉顶蓬料处理安全规程通用 版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、受料斗篦子蓬料 1.1、现象:炉料溢出料斗。 1.2、原因: 1.2.1、篦子上有大块或其他异物。 1.2.2、上批料未放尽造成受料斗过满溢出。 1.3、处理方法：操作人员两人以上带煤气报警器上受料斗位置，联系确认关闭下密封阀，开均压发散阀后，站在篦子上安全位置用氧管或撬棍进行捅料。应防止脚闪人篦子内、防止炉料下落过程中人闪跌.如料斗有漏煤气现象立即停止捅料人员撤离,待查清原因后处理. 2、上节料阀、上密封阀蓬料： 2.1、现象：中心料罐无料，上节或上密关不上或打不开 2.2、处理方法：确认关闭下密封阀→关闭均压阀→打开均压放散阀→确认仓压为0→人站在侧面打开上节检查孔→检测没有煤气后用工具将上密与上节之间的料扒出或捅
无料钟炉顶知识及对高炉布料的影响 （修改稿） 各位领导和专家，早在2005年底，黄峥嵘厂长就要求我整理一篇无料钟炉顶知识，并亲自指导我完成编写。现将《无料钟炉顶知识及对高炉布料的影响》传给你们，希望大家多提宝贵意见。 谢谢！ 一、无料钟炉顶常识 1、新钢最早于那一年在那一座高炉采用无料钟炉顶布料？ 答：新钢最早于2003年在8号高炉采用无料钟炉顶布料。 2、新钢共有几座高炉采用无料钟炉顶，其罐容分别为多少？ 答：新钢目前共有5座高炉采用了无料钟炉顶布料，其中6号高炉、7号高炉、8号高炉的罐容是：22m3，1号高炉、2号高炉的罐容是12.8m3。 3.、无料钟炉顶结构主要由哪几部分组成？ 答：无料钟炉顶结构主要由：受料斗、称量料罐、上料闸、上密封阀、料流阀、下密封阀、气密箱、溜槽、中心喉管、眼镜阀、均压设施、炉顶液压站等部分组成。 4、炉顶装料设备应满足什么条件？ 答：1）布料均匀，调剂灵活；2）密封好，能承受较高的炉顶压力；3）设备简单便于维修；4）运行平稳，安全可靠；5）受命长。 5、无料钟炉顶在使用维护过程中应注意什么事项？ 答：1）使用中必须满足布料器的工作条件，确保气密箱内温度正常（＜70℃）；2）保证干净的水进入气密箱内；3）保证充足的N2吹入气密箱内，防止灰尘进入影响运转；4）保证布料器各齿轮、轴承得到良好的干油润滑，各减速箱稀油充足；5）检修时，开人孔清理去除气密箱内的油污，便于良好冷却；6）检修时应仔细检查各部连接螺栓、齿轮和轴承。 6、无料钟炉顶有哪几类？ 答：1）并罐无料钟炉顶；2）串罐无料钟炉顶。 7、串罐无料钟炉顶与并罐无料钟炉顶相比具有何优点？ 答：1）由于料罐与下料口均在高炉中心线上，所以下料过程中不出现“蛇行动”现象，从而进一步改善布料效果，同时减轻了中心喉管磨损。2）称量料罐内装
1200m3无料钟布料器结构设计 第1章绪论 1.1高炉无钟炉顶布料器 1.1.1高炉炼铁在国民经济中占据重要地位 钢铁是国民经济、社会发展和国防建设重要的基础原材料，是工业发展中最重要的基础性结构材料和功能材料，没有钢铁就没有工业化。据总部位于布鲁塞尔的国际钢铁协会公布：2008年中国生铁产量5.02亿吨，占全球产量的37.8％，我国自1996年成为世界第一产铁大国后，一直都保持较快的增长率。高炉生产是目前获得大量生铁的主要手段。目前高炉生产的生铁占世界生铁产量的95%左右[1]，在炼铁生产中占统治地位。 1.1.2 高炉炉顶的发展历程 炉顶装料设备是用来装料入炉并使炉料在炉内合理分布，同时要起炉顶密封作用的设备。现代大型高炉每天要把上万吨的炉料装入炉内，设备的起制动频繁，受载大，机械零件表面不断受到炉料的冲击和磨损，此外装料设备长期处于高温、高压的状态，工作环境繁重而且恶劣，这使得炉顶装料设备寿命显著缩短。因此，炉顶装料设备应该满足下列要求[2]： (1)能够满足炉喉的合理布料，并能按生产需要进行上部调剂； (2)保证炉顶的可靠密封，使高压操作能够顺利进行； (3)在满足上面的要求下，设备结构力求简单，制造、运输、安装方便； (4)零件的寿命长，维护修理方便，能实现自动化操作。
布料器作为高炉炉顶装料设备的一个重要的组成部分，直接关系到高炉能否正常生产，它的研制和开发一直受到世界的关注。随着技术不断进步，布料器的形式也在发生重大的改变，由敞开式炉顶、钟式炉顶布料器逐渐向无钟式炉顶布料器发展。 20世纪70年代，在高炉炼铁行业，卢森堡PAUL WURTH公司（即PW公司）首先推出了无料钟炉顶布料器，并获得专利。该布料器与钟式炉顶布料器相比，具有布料工艺性能好、结构紧凑、操作稳定、维修简便等特点，为采用现代炼铁工艺，提高炉顶压力，改善炉料结构，减少维修成本创造了条件，在技术上是一次大的飞跃。 图1-1 PW布料器 三十多年来，高炉无料钟炉顶在世界各国得到了迅速推广，目前世界上300m3至4000m3各种高炉的新建和改造性大修上，均采用无料钟炉顶新技术，无料钟炉顶成为普遍受欢迎的炉顶设备[3]。 无料钟炉顶布料器以其布料方式灵活多样，布料均匀的优势，很快在高炉上得到广泛使用。但是随着无钟炉顶布料器的广泛应用，其缺点也日益暴露出来： (1)设备重量大、结构和传动系统复杂(见图1-2)、传动效率低，布料器故障停机率高；
关于无料钟炉顶地布料和控制地讨论 课程名称: 机械装备及设计 小组成员:XXX 2018年11月12日 1.无料钟炉顶简介 无料钟炉顶由可移动地受料漏斗、两个密封料罐和布料器等结构组成.为了能够交替地往两个料罐装料,受料漏斗做成可以移动地.每个密封料罐地容积约为半批料<相当于料车上料时两车料）.在料罐地顶部和下部没有密封阀起炉顶密封作用.每个料罐都有均压设备.在下密封阀地上面设有料流调节阀门,可以控制原料流量.布料地溜槽可以绕高炉中心线惊醒转动,溜槽地倾角可以调节. 无料钟炉顶地主要主要优点是： 1）、炉喉布料由一个重量较轻地旋转溜槽来进行.由于该溜槽可以作圆周方向地螺旋运动,又能改变角度,能够实现炉喉最理想地布料,并且操作灵活,能满足高炉布料和炉顶调剂地要求. 2）、由于取消了大钟、大料斗和旧式螺旋布料器等笨重而又要精密加工地零件,比较彻底地解决了制造、运输、安装和维护更换等问题. 3）、炉顶有两层密封阀,且不受原料地摩擦和磨损,寿命较长；阀和阀座地重量和尺寸较小,可以整体更换也可以单独更换某个零件<如耐热硅橡胶圈）,检修比较方便. 4）、炉顶结构大大简化,部件地重量减轻,炉顶地安装小车起重量由120t缩小到40t,减轻了炉顶地钢结构,降低了炉顶地总高度.整个炉顶设备地投资减少到双钟双阀或双钟四阀炉顶地50~60% 2. 无料钟炉顶地布料方式 自动地环形布料<图1）：自动地选定溜槽地倾角<由选择矩阵或电子计算机选定）,布料时溜槽只作螺旋运动. 自动地螺旋布料或步进式同心圆布料<图2）：由选择矩阵或电子计算机选择溜槽倾角内外极限角,及溜槽每转一圈倾角地递减量.布料时溜槽每转一圈倾角跳变一个角度<一般由内向外跳变）.
无料钟炉顶设备维 护手册 1
炉顶设备总示意图 2
第一章 DN650放散阀 1.概述 1.1设备用途 DN650放散阀安装在高炉煤气上升管的最顶端,在高炉正常生产的情况下是处于常闭状态的,当高炉停气时重力除尘器遮断阀关闭,DN650放散阀打开进行对空放散,高炉炉休风时DN650放散阀常开,使炉内产生的煤气进行对空放散,为设备检修提供安全保证。 1.2工作原理 放散阀的开启是由单作用液压缸来完成的,正常情况处于关闭状态,当需要打开时,操作电控系统使电磁换向阀电磁铁得电换向,液压缸活塞杆回缩将放散阀打开,同时将放散阀配重吊起,关闭时操作电控系统使电磁换向阀换向,放散阀在配重的重力作用下将放散阀关闭。1.3结构特征 3
图1－1DN650放散阀结构示意图 1－液压缸2－放散阀3－链条4－链轮5－坠砣 2.性能参数 4
3.安装、调试要求 1）要求液压缸动作自动平稳、无卡阻现象; 2）阀座和阀盖安装后要求同轴同心,满足密封要求; 3）传动轴转动灵活自如、无卡阻现象; 4）氮气管接点必须牢固无泄漏; 5）试车过程中,应保证开、关平稳、灵活; 6)采用干油集中润滑方式,每个润滑点的润滑周期为8小时,油脂采用国 产2＃锂基脂。 4. 常见故障即排除方法 5
第二章 DN500均压放散阀 1.概述 1.1设备用途 均压阀和放散阀结构形式完全一样,只是安装位置,阀盖的朝向不同。 1.1.1作均压阀用时,当称量料罐装满料后关闭上密封阀、放散阀后,打开 均压阀,向称量料罐中充入清洁煤气,使罐内压力接近炉内压力,以便下密封阀顺利打开,高炉炉料进入炉内。 1.1.2作放散阀用时,称量罐向炉内放完料后,关闭料流调节阀、下密封阀, 此时上密封阀和上料闸处于关闭状态,称量罐内存在一定压力气体,此时开启放散阀,将称量料罐内的高压气体排出,使料罐内的压力与大气压力相等,以便上密封阀顺利打开,将受料罐内的炉料放入称量罐内。 1.2工作原理 均压放散阀一般处于关闭状态,当高炉称量罐需要均压(或放散)时,操作电控系统使电磁换向阀电换铁得电换向,液压缸动作带动传动曲轴转动一定的角度,使阀盖打开进行均压或者放散,当均压(或放散)完毕后,电磁换向阀换向,液压缸带动曲轴转动将阀盖关闭。 6
600m3高炉无料钟炉顶设备 技术协议 甲方：凤城凤辉硼业有限公司 乙方：河北华远冶金设备有限公司 无料钟炉顶及其附属设备技术协议 甲方：凤城市凤辉硼业有限公司
乙方：河北滑环冶金设备有限公司 甲乙双方就甲方600m3高炉无料钟炉顶及其附属设备，经过友好协商，打成如下技术协议： 一、主要技术参数 1、高炉有效容积：600m3 2、炉喉直径：Φ4600mm 3、炉顶设备：分体组合，总高度：（按甲方图纸要求） 4、利用系数：3.5t/m3d 5、炉顶压力：≤0.15MPa 6、炉顶温度：正常200-300℃，异常500-700℃（不大于2h， 冷却水保持3-6m3/h） 7、高炉炉顶设备保年工作天数：360天 8、料车容积：4m3 9、受料斗容积：18m3 10、原料粒度：≤100mm 11、料罐容积：18m3 12、布料器 12.1、工业净水冷却（压力0.2-0.6MPa）使用少量氮气密封（40-150m 3/h，压力0.2-0.6MPa） 12.2、溜槽转速：9.8n/min.（每转对应β角0-360） 12.3、α角摆速度：8°/s，诗经精度≤±0.1；摆动范围0-45°，正常使用角度：5-40°，更换溜槽角度：30-45°。
12.4、布料性能：通过控制α、β角及γ角的开度自动进行单环、多环、定点布料及中心加焦。（α为溜槽倾角，即溜槽中心线与高炉中心线之间的夹角，β角为溜槽水平转角，γ角为瓜皮开度角。扇形布料为手动）。 12.5、料流调节阀开闭精度γ≤±0.1° 12.6、料流调节阀焦炭最大排料速度：0-0.4m3/s 13、设备其他组件性能可靠、维护方便，备有可靠的冷却和润滑装置，上、下密封阀开关灵活，重复定位准确，密封面采用软密封，软密封采用硅橡胶，挡料阀、料流调节阀运转灵活，布料器运行平稳，无振动及异常噪音。 14、料罐采用料位监测：料位计或雷达由甲方自购。 二、主要配套件性能参数及技术接口 1、挡料阀：Φ600 2、上密封阀：Φ700 3、下密封阀：Φ700 4、料流调节阀：Φ600 5、中心喉管：Φ500 6、布料溜槽：L=1600 7、炉顶钢圈内径：Φ2200 三、电控及仪表系统 提供炉顶设备一次仪表及传感器等配置如下： 1、接近开关11个型号：ISA-2408LA:24V 挡料阀2个，

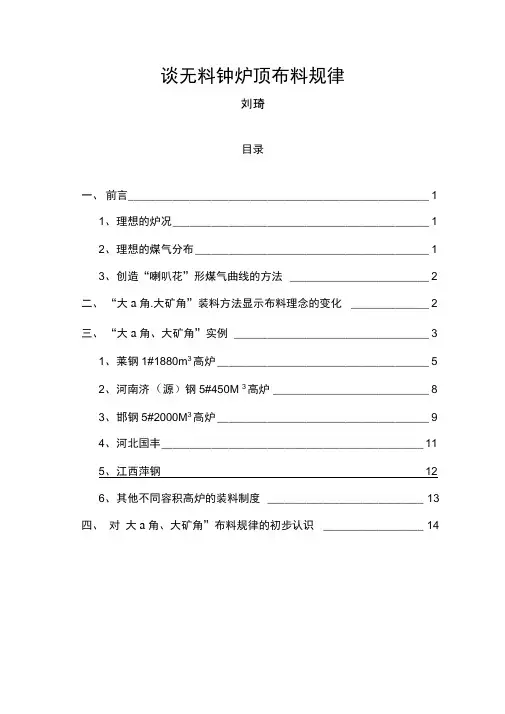

谈无料钟炉顶布料规律 刘琦 目录 一、前言 1 1、理想的炉况 1 2、理想的煤气分布 1 3、创造“喇叭花”形煤气曲线的方法 2 二、“大α角.大矿角”装料方法显示布料理念的变化 2 三、“大α角、大矿角”实例 3 1、莱钢1#1880m3高炉 5 2、河南济(源)钢5#450M3高炉8 3、邯钢5#2000M3高炉9 4、河北国丰11 5、江西萍钢12 6、其他不同容积高炉的装料制度13 四、对“大α角、大矿角”布料规律的初步认识14
