《电工学实验指导书》
康小麓盛智勇
北方工业大学
2011年9月
目录
实验课纪律 (2)
实验预习报告要求 (3)
实验一迭加定理和戴维南定理 (5)
实验二串联电路的谐振 (9)
实验三一阶电路的过渡过程 (12)
实验四常用仪器仪表的使用 (16)
实验五运算放大器线性应用设计 (20)
实验六基本组合逻辑门电路及应用设计 (23)
实验七数字组合逻辑与时序电路 (25)
实验课纪律
1. 实验课必须严肃认真，不得无故缺席、迟到，不得做与
实验无关的事，不得喧哗、打闹。
2. 每一人为一实验小组，到指定实验台进行实验。不得擅
自取用、操作其余与本次实验无关的仪器设备。
3. 严格按安全操作规程操作，强电实验，严禁带电触摸带
电体。同组人员互相配合，通电时要提醒在场人员，防止触电事故。
4. 实验过程中出现异常情况，首先迅速切断电源，保护现
场，及时汇报。
5. 要认真听讲，有问题及时请教指导老师。正确使用仪器
仪表，接线后要先自行检查，经教师检查后方可通电实验。认真记录实验现象、数据。
6. 实验结束后，先请指导教师检查实验结果，再拆线，整
理现场，经教师批准才可离开。
7. 严重违反纪律、不听劝阻者，取消实验资格，因违反纪
律而造成事故或损失的，要追究责任。
电工学实验室
实验预习报告要求
实验前必须认真阅读实验讲义，理解实验内容，写出实验预习报告。实验完成后写出实验报告，报告书写要清楚，字迹要端正，电路图中所画的元件、符号要符合国家标准，元件参数应符合系列化标准，曲线要画工整。
预习报告内容：
①实验名称
②实验目的
③实验电路及使用设备
④实验注意事项
⑤实验讲义中“理论值”的计算结果。
实验报告内容：
1. 在预习报告的基础上，认真整理和处理测试数据，列出表格或画出曲线，并回答讲义中的思考题。
2. 对测试结果进行理论分析，找出误差原因及改进措施。
3. 对本次实验的心得体会和意见，以及改进实验的建议。
4. 实验过程中遇到哪些故障或问题，进行故障分析，说明排除故障的过程和方法。
实验一叠加定理和戴维南定理
一、实验目的
1.通过实验方法验证叠加定理和戴维南定理。
2.通过实验加深对电位、电压与参考点之间关系的理解。
3.通过实验加深对电路参考方向的掌握和运用能力。
4.学会使用直流电流表和数字万用表。
二、实验原理
1. 叠加定理是线性网络的重要定理。在一个线性网络中，当有n 个独立电源共同作用时，在电路中任一部分产生的响应(电压或电流)等于各独立源单独作用时在该部分产生响应的代数和。

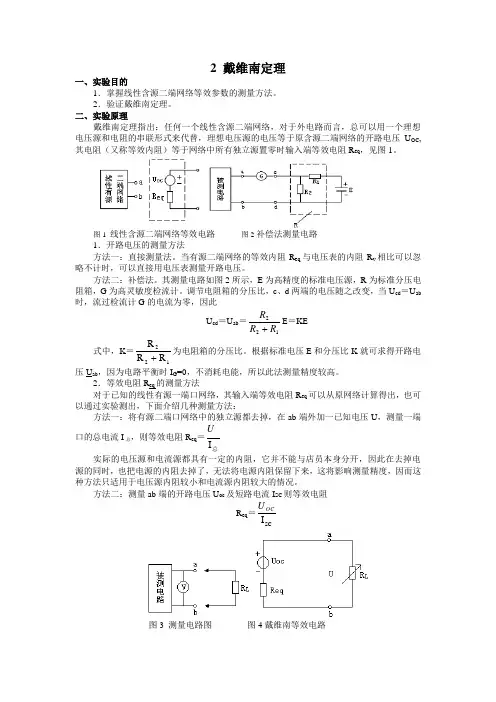

2. 戴维南定理是指一线性含源二端网络，对外电路来说等效为一个电压源与电阻串联，电压源的电压等于二端网络的开路电压，串联电阻为二端网络内部所有独立源为零时的输入端等效电阻。
3. 测量电路中电流的方法
在电路插接板上有电流测试孔，在未接入电流测试线时，电路保持接通状态；当测量电流时，须将电流测试线与电流表相连，其红色接线夹与电流表的正极相连、黑色接线夹与电流表的负极相接，然后将插头插入待测电流电路的电流测试孔，此刻电流表即串接在该电路中，读完电流表数值后，将电流测试插头拔下，当电流测试插头被拔出之后，电流表即脱离该电路，其电流测试插座仍能保持电路处于接通状态。
三、实验内容
根据提供的电阻参数，设计并选择合适的电压E1，E2 ，测量电路中的电流I1、I2、I3，与理论值比较。
四、实验装置
实验装置如图1—1所示：
图1―1：戴维南定理和叠加定理实验装置
开关K1和K2手柄指向电压源，则相应在AB、CD端接入的电压源被接入电路；若开关K1和K2手柄指向短路线，则AB、CD端被电路中的短路线短接。
开关K3和K4为单刀三位开关，开关手柄指向左侧ON的位置，则K3、K4处短路；开关手柄指向右侧R4或D1的位置，则K3、K4处接入R4和D1；开关手柄指向中间OFF的位置，则K3、K4处断开。
I1、I2、I3是电流测试孔，仅供电流测试用。
（一）叠加定理
开关K1、K2、K3、K4和K5手柄均置向左端。接入稳压电源E1，E2 1. 电源E1，E2共同作用
将开关K1，K2置向左端，将稳压电源E1和E2分别接在AB端和CD端，用直流电流表（C75或C77）分别测出电流I1、I2、I3值并记录在表1中。
2. 电源E1单独作用
将开关K2置向右端, 分别测出电流, I1′、I2′、I3′值并记录在表中。
3. 电源E2单独作用
将开关K1置向右端，开关K2置向左端，分别测出电流, I1″、I2″、I3″值并记录在表中。
(注意保持电源电压维持恒定及正确记录电流的正负值。) （二）戴维南定理
开关K1、K2、K3、K4和K5手柄均置向左端。接入稳压电源E1，去掉E2。
1. 数字万用表测量并记录D、C端的开路电压U ODC。
2.将开关K5置向右端，测量电流I2 。调节电位器R W ，使电流
I2 = –8mA。
3. 去掉E1并将K1置向右端。
4.将开关K4置向OFF位置，调节稳压电源使E1=U ODC并接在开关
K4 的两端。
5.测量电流I2′。
1、根据实验线路中给定参数R1=100Ω，R2=300Ω，R3=50Ω，以及电阻所能承受的最大功率，预先计算出允许通过的最大电流理论值，进而推导出电路所加载的电源电压。实验时根据计算值连接电源，并测出3个电流，与理论值比较。
2、简要分析产生误差的原因。
3、回答思考题：(1)为什么线性电路的任一支路的电流(或电压)可以迭加，而功率却不能?并用实验结果说明之；(2)如何在迭加定理中实现电源电压为零且又不使稳压电源短路，请你试将实际电路设计出来
七、注意事项
1. 不允许将稳压电源直接短路。
2. 选择正确的仪表量程及极性，根据仪表极性及电路中参考方
向，正确记录电流、电压的正负值。
八、实验设备
直流稳压电源DH1718D
直流毫安表C77
数字万用表，
综合实验箱。
实验二串联电路的谐振
一、实验目的
1.加深对RLC串联电路谐振的认识。
2.加深对感抗，容抗的认识。
3.了解信号发生器、示波器、晶体管毫伏表的使用方法。
二、实验仪器与设备
信号发生器：TFG2010
毫伏表：NY4520
实验电路板
数字万用表
三、实验原理及装置简介
电阻R，电容C及电感L的串并联构成了电路的主要形态。在具有电容或电感的电路中，电路两端的电压与其中的电流一般是不同相的。通过调节电路的参数（L，C），或电源的频率可使电压和电流同相，这时电路中就发生谐振现象。此时电路表现为纯阻性，电路中的阻抗最小。
实验装置如图2—1所示：
开关手柄指向0.5R或2C时；其旋转开关指示的相应电阻或电容数值被相同的电阻或电容值并联。
图2—1：一、二阶电路、无源滤波器实验装置
四、设计要求
根据实验原理图自己选择一组参数：R、L、C并计算出谐振频率f。
串联谐振的条件：X L=X C，谐振频率电路呈纯阻性。*注意：谐振点要选得合理，f0 必须选在信号发生器输出频率1M 的中部，同时电路要有适当的品质因素。
五、实验线路与内容
f H1、f H2
七、实验报告要求
1.根据实验设备提供的电阻，电容，电感等，选择一组合适的参数：
R、L、C，并计算出谐振频率f。；并与测量值表较，分析误差原因。
2.做出I=f(f)曲线，X C=f(f)曲线，X L=f(f)曲线。
3.由参数计算f0′，Q与测量的f0，Q比较。
实验三一阶电路的过渡过程
一、实验目的
1. 观察RC一阶电路过渡过程及RC参数对过渡过程的影响。
2. 掌握一阶电路时间常数的实验测量法。
3. 了解示波器及信号发生器的使用方法。
二、实验原理
在交流电路中，电容元件和电感元件的阻抗都与频率有关。电源频率（激励）的改变将引起容抗和感抗的改变，从而使电路中各部分所产生的电流（响应）和电压的大小、相位也随着改变。响应和频率的关系我们称为电路的频率特性或频率响应。
1. 为了能用示波器观察过渡过程，要求电路周期性的重复过渡过程，通常采用给一阶电路加入方波信号，若方波脉冲宽度tp=T/2>>时间常数τ，则可从示波器上观察到零输入响应及零状态响应。若tp≯(3～5)τ则示波器上将会观察到全响应和零输入响应。
2. RC一阶电路的时间常数τ=RC决定过渡过程的快慢，利用实验所测得的过渡电压曲线即可得到τ的大小。
时标法：利用示波器上的时标，可以计算出电压曲线从某值(一般取初值)下降或上升至某一值(一般取半值)所需时间t0，由t0即可计算出τ。设U C为零状态响应，则U C=U i(1-e t/τ)设U C上升到1/2U S 所用时间为t0，
则有：1/2U i= U i(1-e t0/τ)
解：τ=1.443t0
3. 利用RC电路不同的时间常数对过渡过程波形影响，可以构成微分电路和积分电路。
三、实验设备
信号发生器：TFG2010
示波器：数字存储示波器
综合实验装置
四、实验内容及装置简介
本实验是研究在输入频率不变的情况下，通过改变电阻阻值和电容的大小，用示波器观察电容两端电压的波形，测量时间常数τ，感性认识RC串联电路的频率特性。
实验装置如图3—1所示：
开关手柄指向0.5R或2C时；其旋转开关指示的相应电阻或电容数值被相同的电阻或电容值并联。
图3—1：一、二阶电路、无源滤波器实验装置
Z 、
用示波器测量该方波输出。改变信号发生器的方波输出幅度，使之在示波器显示其幅度为6个大格刻度。
3. 在示波器上调出U C，稳定波形，使U C在1/2U i的点在示波器上能明显找到，用时标法求出T，计算出τ值。见图3-3 4、固定R改变C；及固定C改变R，观察U C波形变化并记
录几种典型曲线。
实验四常用仪器仪表的使用
一、实验目的
1. 学习数字示波器的使用方法。
2. 学习DDS信号发生器使用方法。
3. 学习晶体管毫伏表NY4520 的使用方法。
二、实验内容与方法
为掌握电子示波器及信号发生器的使用方法，进行综合测量，首先使信号发生器分别输出不同频率及幅值的正弦信号,再用示波器测量频率和V p-p值，验证是否相符。(信号发生器NY2201D的输出电压需要用晶体管毫伏表监测)。
三、预习与思考
1.正弦波有效值与峰—峰值有何关系?
（一）、DDS函数信号发生器使用说明
图4-1 DDS函数发生器面板图
一、简要说明：
[频率]键:显示当前输出频率.(可通过调节飞梭或直接输入数字改变输出频率.)
[幅度]键: 显示当前输出幅度.(可通过调节飞梭或直接输入数字改变输出幅度.)
[功能]键：控制键，可循环选择“正弦”，“扫描”，“调制”，“猝发”，“键控”五种主要功能。一般选择“正弦”功能.
[选项]键：控制键，可循环选择“正弦:A路频率”等不同的项目。一般选择“正弦:A路频率”功能.
二、操作：
开机却省状态为: “正弦:A路频率”, 其输出频率为1000Hz的正弦波形.
1、输出正弦波：
开机后，其状态为“正弦:A路频率”:
选择确定频率:
按[频率]键(在“正弦:A路频率”状态下)
a.直接按数值键选择设定值，再按面板上右下方的频
率单位键
b. 在确定频率单位的条件下,通过调整[<] ，[>]键确
定调节频率的第几位,然后调节飞梭旋钮来调节
设定值大小。
选择确定幅度:
按面板上[幅度]键(在“正弦:A路频率”状态下)
a.直接按数值键选择设定值，再按面板上右下方的幅
度单位键
b. 在确定幅度单位的条件下,通过调整[<] ，[>]键确
定调节幅度的第几位,然后调节飞梭旋钮来调节设
定值大小。
选择确定输出为有效值:
按面板上[幅度]键(在“正弦:A路频率”状态下),液晶显示器上显示输出幅度为:X.XVp-p即输出幅度值为峰-峰值.
a.按[shift]键，再按[6/有效值]有效值键，即可将目前
输出正弦波的峰-峰值设定为正弦波的有效值。
选择确定输出为峰-峰值:
按面板上[幅度]键(在“正弦:A路频率”状态下),液晶显示器上如果显示输出幅度为:X.XVrms即输出幅度值为有效值.
a.按[shift]键，再按[5/峰峰值]峰峰值键，即可将目前
输出正弦波的有效值设定为正弦波的峰-峰值。
1、输出方波：
在“正弦: A路频率”条件下，按[shift]键，再按[1/方波]键，即可将“正弦: A路频率”切换到“方波: A路频率”.
选择确定输出方波频率:
设定方法与正弦波相同,略。
选择确定输出方波幅度:
设定方法与正弦波相同,略。
选择确定输出方波占空比:
在“方波: A路频率”条件下，按[shift]键，再按[7/占空比]键，即可将“方波: A路频率” 切换到“方波: A路脉宽”. 液晶显示器上显示“方波: A路脉宽”
XX%
此时即可直接按数字键输入输出方波的占空比.
实验五运算放大器线性应用设计（设计型）
一、实验目的：
掌握典型通用运算放大器的使用，调试与测试方法。二、设计基本要求：
使用典型通用运算放大器设计线性应用电路并验证其设
计结果，设计同相，反相及加减运算三种放大电路。
三、实验室提供仪器设备：
1.双路稳压电源DH1718
2.通用示波器CS-4125或SS5702
3.数字万用表
4.系列电阻，电容等。
5.通用运算放大器LM741
6.运算放大器实验装置
四、设计（预习）要求：
1. 设计放大器的各种参数（预习阶段完成）。
2. 绘制设计的电路原理图和电路接线图（预习阶段完成）。
3. 设计实验步骤。
有条件的同学可以先使用Mutisim 或者Proteus软件仿真，然后在实验装置上实验；对动手要求高的同学，实验室可以提供元器件、材料供同学实际焊接调试。其步骤为：1．设计好通用运算放大器设计线性应用电路
2．通过Mutisim 或者Proteus软件仿真（上交仿真结果）3．上交使用元器件、材料清单,领取元器件
