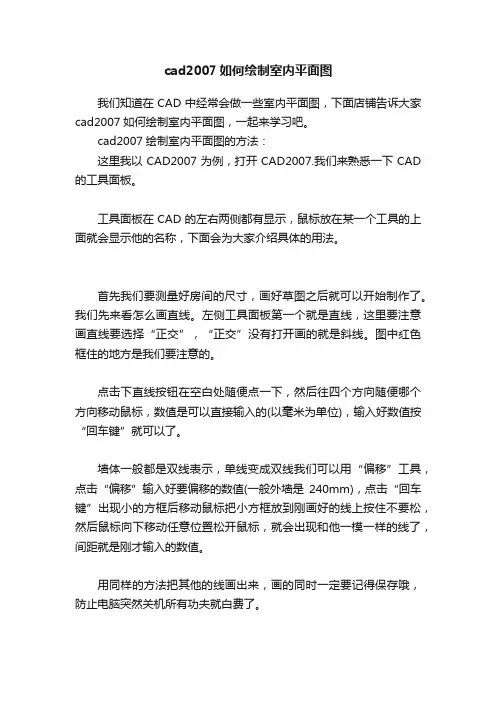

cad如何绘制室内设计平面图
这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的
工具面板。
首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注
意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中
红色框住的地方是我们要注意的。
点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数
值按“回车键”就可以了。
墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回
车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不
要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一
样的线了，间距就是刚才输入的数值。
这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成，
所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工
具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标
注设置的，请关注。
标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把
“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点
击确认就可以了。
下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。
