一、编制说明 宁波北仑垃圾焚烧发电项目工程性工程目，属垃圾余热发电建设工程，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、《设备一览表（泵类）》（图号R222-SR2-4-M） 2、《机械设备安装工程施工及验收通用规范》GB50231-2009 3、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计27台设备，具体形式见下表：
设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: ●泵的出厂合格证明书; ●制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; ●泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易 损零件图及安装使用说明书等; ●泵的装箱清单; (2) 设备安装前，技术人员必须认真阅读设备技术文件，了解泵的结构形式、 操作条件等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: ●基础具备安装条件,基础附近的地下工程基本完成,场地平整; ●施工运输和消防道路畅通; ●施工用的照明、水源及电源已备齐; ●安装用的起重运输设备具备使用条件; ●泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕; ●备有必要的消防器材。 （2）泵安装前，检查泵的安装基础的尺寸、位置和标高，确认其符合附表一的要求，基础强度满足安装要求后进行基础交接。
水泵安装施工工艺 （一）工艺流程： 基础检验→水泵就位安装→检测与调整→润滑与加油→试运转 1、基础检验。 基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。 1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。 2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。 2、水泵就位安装。 将水泵放置在基础上，用垫铁将水泵找正找平。水泵安装后同一组垫铁应点焊在一起，以免受力时松动。 1)水泵无隔振安装。 水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。 2)水泵隔振安装。 ①卧式水泵隔振安装 卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器(如下图)。 ②立式水泵隔振安装 立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。 ③水泵机组底座和减振基座或钢垫板之间采用刚性联接。 ④减振垫或减振器的型号规格、安装位置应符合设计要求。同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。 ⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。当水泵机组
---------------------考试---------------------------学资学习网---------------------押题------------------------------(规范与标准)泵安装 泵安装 第一章一般规定 第二章离心泵 第三章深井泵 第四章中小型轴流泵 第五章往复泵 第六章其他泵 第一章一般规定 第1条本篇适用于各章所列的泵的安装。 第2条本篇是泵安装工程的专业技术规定，安装工程的通用技术要求，应按本规范第一册《通用规定》的规定执行。 第3条本篇未包括的或有特殊要求的泵、应按设备技术文件的规定执行。 第4条泵就位前应作下列复查；
一、基础的尺寸、位置、标高应符合设计要求； 二、设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好； 三、盘车应灵活，无阻滞、卡住现象，无异常声音。 第5条出厂时已装配、调试完善的部分不应随意拆卸。确需拆卸时，应会同有关部门研究后进行，拆卸和复装应按设备技术文件的规定进行。 第6条泵的找平应符合下列要求： 一、卧式和立式泵的纵、横向不水平度不应超过0.1/1000；测量时，应以加工而为基准； 二、小型整体安装的泵，不应有明显的偏斜。 第7条泵的找正应符合下列要求： 一、主动轴与从动轴以联轴节连接时，两轴的不同轴度、两半联轴节端面间的间隙应符合设备技术文件的规定；如设备技术文件无规定时，应符合本规范第一册《通用规定》的规定； 二、主动轴与从动轴以皮带连接，两轴的不平行度、两轮的偏移应符合本规范第一册《通风规定》的规定； 三、原动机与泵(或变速器)连接前，应先单独试验原动机的转向，确认无误后再连接； 四、主动轴与从动轴找正、连接后，应盘车检查是否灵活； 五、泵与管路连接后，应复校找正情况，如由于与管路连接而不正常
机泵安装施工规范
目录 1、前言 (2) 2、范围 (2) 3、引用标准 (2) 4、施工程序 (3) 5、机泵安装 (4) 6、主要技术质量要求 (8) 7、机泵单机试车 (10) 8、质量保证措施 (12) 9、施工安全 (13) 10、施工计量器具计划 (14) 11、施工手段用料计划 (15) 12、工程验收 (16)
13、附件 (17) 1前言 本标准规定了本公司在进行水系统节能改造与施工相关的工作流程及技术类事件的处理过程，以便于项目运行管理组正常运作EMC项目的后续运行管理。2范围 本标准涉及水系统节能技改项目中的设备安装，工程施工，主要针对项目产生的所有前期商务合同、技术协议、设备申购、设备材料出入库清单、质量记录相关事宜均参照本标准相应条款。此标准仅供变频节能项目技改工程部分作为参考。 3 引用标准 GB 50275-2010 压缩机、风机、泵安装工程施工及验收规范 GB 50231-2009 机械设备安装工程施工及验收通用规范 GB 50236-98 现场设备、工业管道焊接工程施工及验收规范 GB J147-1990 电气装置安装工程高压电气施工及验收规范 GB 50093-2002 自动化仪表工程施工及验收规范 GB J235-82 工业管道工程施工及验收规范 GB 50231-1998机械设备安装工程施工及验收通用规范 GB 50169-2006电气装置安装工程接地装置施工及验收规范 电机、水泵随机技术文件资料。
4 施工程序
图4-1 施工程序 5 机泵安装 5.1 安装前准备 5.1.1 电机、水泵平面布置图、装配图及说明书等图文资料准备齐全。 5.1.2 作好技术交底，明确施工要求，使施工人员熟悉安装技术要求及图纸要求。 5.1.3 在施工过程中需要的器具及消耗材料应在安装前准备齐全。 5.2 到货验收及管理 5.2.1 电机、水泵到货后由施工单位会同建设单位按照清单进行验收，内容如下：5.2.1.1 核对电机、水泵的规格、型号、电机的规格功率，防爆要求与装箱是否一致，与设计是否相符。 5.2.1.2 对主机附属设备、零部件、易损件等进行外观检查，不得有影像设备使用及安全的缺陷。 5.2.1.3 按照装箱单核对技术资料，不得残缺。 5.2.1.4 测量电机、水泵地脚螺栓孔孔径及间距，并作好记录，以便检查土建基础预留孔是否正确。
一、自动喷淋灭火系统及消火栓系统 1、工作内容 自动喷淋灭火系统包括管道架设、管道保温、喷头及各类阀门等设备的安装及系统的调试。 2、工艺流程 管道架设-检查工程质量-管道水压试验-管道冲洗-隐蔽工程检查-施工配合-设备安装-检查安装质量-系统调试-工程检测-工程验收-竣工交接 3、施工方法 3.1管道架设：自动喷淋灭火及消火栓系统镀锌钢管的连接方式直径DN≥100的管道采用沟槽式连接件连接，DN＜100的管道采用丝接。为保证管道内的洁净，必须保证每根管道都应进行严格的系统冲洗和吹扫。管道布设完毕后，根据设计要求，管道外刷红丹漆进行标识。 3.2设备安装：吊顶部位的喷头采用闭式喷头下垂式和直立式安装，消防栓箱距地1.1米墙壁安装。 4、施工技术措施 管道安装前应具备下列条件：施工图纸及其他技术文件齐全，并已进行技术交底；对安装所需管材、配件和阀门等附件以及管道支承件、紧固件、密封圈等核对产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工场地及施工用水、供电满足要求；施工机具已到场；与管道连接的设备已就位或已定位。施工人员应经技术培训，熟悉钢管的性能，掌握基本操作技能。 4.1管道安装： 管道安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已 安装管道内部的杂物。如需在镀锌管上开孔焊接时应提前预制，必要
时管道两端采用法兰活接，焊接后做完清理防腐再安装。严禁在已安装好的镀锌管道上开孔施焊。 4.1.1管道穿过建筑物的变形缝时，应设置柔性短管。穿过墙体或楼板时加设套管，套管长度不得小于墙体厚度，穿过楼板套管，其顶部应高出装饰地面20mm，穿过卫生间或厨房楼板的套管，其顶部应高出装饰地面50mm。管道的焊接环缝不得位于套管内，套管与管道的间隙应采用不燃烧材料填塞密实。 4.1.2管道横向安装宜设0.002-0.005的坡度,且应坡向排水管;当局部区域难以利用排水管将水排净时，应采取相应的排水措施。当喷头数量小于或等于5只时，可在管道低凹处加设堵头；当喷头数量大于5只时，宜装设带阀门的排水管。 4.1.3管道安装时应先安装配水干管（立管）再安装水平管，管道安装应平直，立管和水平管的连接应采用沟槽式管件，不应采用机械三通。 4.1.4管道支、吊架及防晃支架的安装：管道支吊架应符合设计规范要求，牢固可靠。管道支架或吊架之间的距离应不大于下表的规 4.1.5管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm，与末端喷头之间的距离不宜大于750mm。 4.1.6配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于一个，当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架的间距不宜大于3.6m。 4.1.7当管道的公称直径≥50mm时，每段配水干管或配水管设
水泵技术、安装规范 水泵规范及产品介绍 第一节水泵技术要求 一、一般要求 1(须按照设备表内所标注的技术资料、数量及类别提供合适的水泵。而设备表内所标注的水泵压头只为设计概算仅作招标参照，实际所需的水泵压头，须由承包单位重新复核计算确定。有关计算结果须于订购设备前提交给工程师审核。但如其后仍发觉所提供的设备与实际系统运作不协调而需对部分设备(水泵、电动机、控制元件、电缆等)作修改或更换以配合时，所引起的一切翻工、整改的经济损失一概由承包单位负责。 2( 除上述1项中的要求外，本承包商还须按照招标图，进行水泵的流量及压头的复核计算，并呈交给工程师审核。 3. 在运送，储存及安装时应采取正确的保护设施，以避免水泵因碰撞及锈蚀而受损坏。所有受损坏的设备将不被接受。 4. 水泵的工作及试验压力须符合本技术说明书“系统试验及试运行”章节中所规定的要求。 5. 须提供完整的水泵配件，除水泵外还须包括电动机、驱动轴及钢制底座组装而成。 6. 本承包单位” 需供应及安装所有水泵的隔震设施，隔震设施应包括防震垫片、惯性基座及所须的工字钢或槽钢、隔震弹簧及结构底座架等，使水泵能正常地运行，具体要求须参照本技术说明书“隔震设备章节。 7. 除本章所明确的技术要求外,水泵的施工及验收还应符合机械设备安装工程施工及验收通用规范(GB50231-98)以及压缩机、风机、泵安装工程施工及验收规范(GB50275-98)的要求。 二、质量保证
1. 水泵须为专门生产同类型产品的厂家提供，而有关水泵须具有五年或以上运作良好的纪录。 2. 水泵运转部份必须经静态及动态平衡并在生产工厂内进行标准试验。 3. 每台水泵应附有原厂的标志牌详细列明设备系列、型号及编号，制造商名称，各技术数据及生产日期等资料。三、资料呈审 1. 提供详细的施工图，内容应清楚显示有关的管道及电气接 驳，防震及安装的大样详图和有关的土建配合要求等资料。 2. 提供详细的水泵组的结构底座的力学计算书及有关的技术 资料作审核。 3. 提交原厂提供的特性曲线及调试报告，显示有关水泵在指定 的工作条件下的总耗电负荷及水泵压头、水流量等资 料。 4. 须按所提供的供水系统的管网及阀门配件等设备所引起的水流阻力，以计算确实所需的水泵压头。有关计算书须提交作审核。 5. 提供完整的原厂产品说明书及由厂家所建议的后备配件表。 第二节水泵产品 一、概述 1. 泵的特性曲线应是显示负载从最大容量到零负载的连续上升特性曲线。无流量时的水泵压头应比设计压头高约百份之二十(20%)。泵应运行在最高效率点附近，并允许在超过设计流量的百份之二十五(25%)的情况下运行仍不超过破坏点。每个泵的最大及最少的设计叶轮直径的差别不能多于百份之十(10%)。水泵必须为不含石棉物质的产品。 2. 每台水泵须配备一台具足够负载量的电动机，以保证水泵在 其整个操作范围内维持正常操作。
水泵安装施工方案及技术措施 消防水泵安装工艺：施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。 1.水泵安装：消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》及《压缩机、风机、泵安装工程施工及验收规范》的有关规定。 （1）检查泵的安装基础的尺寸、位置和标高均符合工程设计要求。 （2）泵的开箱检查应符合下列要求：应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；应核对泵的主要安装尺寸并应与工程设计相符。 （3）出厂时已装配、调整完善的部分不得拆卸。 （4）电动机与泵连接时，应以泵的轴线为基准找正；电动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。 （5）整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或其他水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.50/1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。 2.吸水管的安装
（1）水泵吸水管路的基本要求是不漏气、不积气、不吸气。 （2）当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应加设柔性连接管。 （3）吸水管水平管段上不应有气囊和漏气现象。 为保证消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式。在吸水管路的安装中，应有沿水流方向连续下升的坡度，一般应大于5‰。 （4）在吸水管如果需要安装阀门时，应安装闸阀，不能使用蝶阀。 3.水泵的调试：水泵机组及附件安装完毕后，需进行单机试验，在有条件的情况下，应进行带负荷试验。 水泵的单机试验应按以下方法和步骤进行： （1）检查配电柜是否符合要求，及电机接线端子是否符合产品要求。 （2）将电机与水泵联轴器的键拆下，使电机与水泵脱离。 （3）将电机进行点试车，检查转向及声音是否正常。 （4）将电机与水泵用键连接起来，手动盘车，检查水泵转动时是否有杂音。（5）对水泵机组进行点试车。在水泵没有水的情况下，不易长时间启动水泵，以免损坏水泵的轴承。
5 水泵减振器（垫）施工标准做法 1 工艺原理 卧式离心水泵的减振措施是在混凝土基座或型钢基座下设置减振垫（器）或弹簧减振器，立式离心水泵的减振措施是在机组底座或联接板下设置橡胶减振器（垫）。水泵机组底座和减振基座或联接板之间采用刚性联接。 2 工艺流程 卧式泵安装工艺流程 立式泵安装工艺流程 3 施工要点 复核混凝土基础强度、坐标、标高、尺寸和螺栓孔位置。 在混凝土基础或基础型钢上放线标记减振器、减振垫安装位置。应使减振器以上基座和设备的重心与减振器几何中心尽量重合。 减振器（垫）应安装在水泵基础的建筑完成面上，如水泵安装先于基础装修，则须采用垫铁将减振器（垫）底标高提升至建筑装饰完成面同一标高后再进行安装。 卧式泵减振安装应满足以下要求： （1）减振器（垫）与基座边线的距离以减振器（垫）承压面不出基座边线为准，中间部位的减振器位置可以根据需要左右移动。 （2）卧式泵的基座为钢筋混凝土或钢结构（Q235），长度比泵的底座长出50mm～70mm，应当统一考虑前后定位，上下标高，做到整体划一，协调美观。 （3）钢筋混凝土基座上的设备用预埋件应与设备厂家的螺栓定位图纸核对后再施工。为螺栓安装预留的孔洞平面宜为椭圆形。 立式泵减振安装应满足以下要求： （1）减振垫安装采用联接板，联接板的外形尺寸一般为：B1=B+C(B为水泵底座外形尺寸)，水泵高度＜1500mm时，C取值100mm；水泵高度≥1500mm时，C 取值150mm。 （2）立式泵机组与联接板采用螺栓连接，将单头螺栓焊于联接板上，螺栓焊接采用穿孔双面焊，其螺栓中心距应与水泵螺栓孔中心距一致。 （3）联接板与混凝土基础采用二次浇灌地脚螺栓连接。

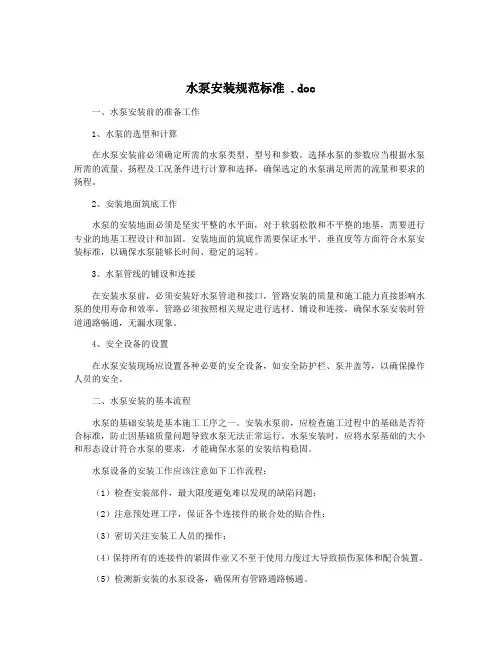

水泵安装技术要求 第一章般规定 第1条本篇适用于各章所列的泵的安装。 第2条本篇是泵安装工程的专业技术规定，安装工程的通用技术要求，应按本规范第一册《通用规定》的规定执行。 第3条本篇未包括的或有特殊要求的泵、应按设备技术文件的规定执行。 第4条泵就位前应作下列复查； 一、基础的尺寸、位置、标高应符合设计要求； 二、设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好； 三、盘车应灵活，无阻滞、卡住现象，无异常声音。 第5条出厂时已装配、调试完善的部分不应随意拆卸。确需拆卸时，应会同有关部门研究后进行，拆卸和复装应按设备技术文件的规定进行。 第6条泵的找平应符合下列要求： 一、卧式和立式泵的纵、横向不水平度不应超过0.1/1000；测量时，应以加工而为基准； 二、小型整体安装的泵，不应有明显的偏斜。 第7条泵的找正应符合下列要求： 一、主动轴与从动轴以联轴节连接时，两轴的不同轴度、两半联轴节端面间的间隙应符合设备技术文件的规定；如设备技术文件无规定时，应符合本规范第一册《通用规定》的规定； 二、主动轴与从动轴以皮带连接，两轴的不平行度、两轮的偏移应符合本规范第一册《通风规定》的规定； 三、原动机与泵(或变速器)连接前，应先单独试验原动机的转向，确认无误后再连接； 四、主动轴与从动轴找正、连接后，应盘车检查是否灵活； 五、泵与管路连接后，应复校找正情况，如由于与管路连接而不正常时，应调整管路。 第8条管路安装应符合下列要求： 一、管子内部和管端应清洗干净，清除杂物；密封面和螺纹不应损坏； 二、相互连接的法兰端面或螺纹轴心线应平行、对中，不应借法兰螺栓或管接头强行连接； 三、管路与泵连接后，不应再在共上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件； 四、管路的配置宜按参考资料进行复检。
水泵安装施工方案
目录 一、编制说明.................................................................... 错误!未定义书签。 二、编制依据.................................................................... 错误!未定义书签。 三、工程概况.................................................................... 错误!未定义书签。 四、施工准备.................................................................... 错误!未定义书签。 1、施工技术准备 ....................................................... 错误!未定义书签。 2、施工现场准备 ....................................................... 错误!未定义书签。 五、施工方法.................................................................... 错误!未定义书签。 1、泵安装施工程序 ................................................... 错误!未定义书签。 2、垫铁的安装 ........................................................... 错误!未定义书签。 3、地脚螺栓 ............................................................... 错误!未定义书签。 4、放线就位和找正找平............................................ 错误!未定义书签。 5、离心泵的安装 ....................................................... 错误!未定义书签。 6、灌浆....................................................................... 错误!未定义书签。 7、泵的试运转 ........................................................... 错误!未定义书签。 六、质量保证措施............................................................ 错误!未定义书签。 1、泵安装质量通病及预防措施................................ 错误!未定义书签。 2、机器安装质量检验计划........................................ 错误!未定义书签。 七、施工机具材料使用计划 ............................................ 错误!未定义书签。 八、安全技术措施............................................................ 错误!未定义书签。 九、附表 ........................................................................... 错误!未定义书签。
离心泵的安装施工及验收规范 第一条泵的清洗和检查应符合下列要求: 一、整体出厂的泵在防锈保证期内，其内部零件不宜拆卸，只清洗外表。当超过防锈保证期或有明显缺陷需拆卸时，其拆卸、清洗和检查应符合设备技术文件的规定。当无规定时，应符合下列要求： 1.拆下叶轮部件应清洗洁净，叶轮应无损伤； 2.冷却水管路应清洗洁净，并应保持畅通； 3.管道泵和共轴式泵不宜拆卸； 二、解体出厂的泵的清洗和检查应符合下列要求： 1.泵的主要零件、部件和附属设备、中分面和套装零件、部件的端面不得有擦伤和划痕；轴的表面不得有裂纹、压伤及其它缺陷。清洗洁净后应去除水分并应将零件、部件和设备表面涂上润滑油和按装配的顺序分类放置； 2.泵壳垂直中分面不宜折卸和清洗。 第二条整体安装的泵，纵向安装水平偏差不应大于0.10/1000，横向安装水平偏差不应大于0.20/1000 ,并应在泵的进出口法兰面或其它水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.05/1000，并应在水平中分 面、轴的外露部分、底座的水平加工面上进行测量。 第三条泵的找正应符合下列要求: 一、驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时，两半联轴器的径向位移、端面间隙、轴线倾斜均应符合设备技术文件的规定。当无规定时，应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定；二、驱动机轴与泵轴以皮带连接时，两轴的平行度、两轮的偏移应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定；三、汽轮机驱动的泵和输送高温、低温液体的泵（锅炉给水泵、热油泵、低温泵等）在常温状态下找正时，应按设计规定预留其温度变化的补偿值。 第四条高转速泵或大型解体泵安装时，应测量转子叶轮、轴套、叶轮密封环、平衡盘、轴颈等主要部位的径向和端面跳动值，其允许偏差应符合设备、技术文件的规定。 第五条转子部件与壳体部件之间的径向总间隙应符合设备技术文件的规定。 第六条叶轮在蜗室内的前轴向、后轴向间隙、节段式多级泵的轴向尺寸均应符合设备技术文件的规定；多级泵各级平面间原有垫片的厚度不得变更。高温泵平衡盘（鼓）和平衡套之间的轴向间隙，单壳体节段式泵应为0.04?0.08mm 双壳体泵应为0.35?1mm推力轴承和止推盘之间的轴向总间隙，单壳体节段式泵应为0.5
水泵安装施工工艺 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-
水泵安装施工工艺 工艺流程设备基础验收→设备开箱检查→设备就位→干管安装→支管安装→管道试压冲洗→支管与设备碰头 2）施工方法① 水泵基础施工对水泵房地面或楼面进行清扫凿毛；按项目设备专业工程师审核后的水泵基础图进行放线；支模板：要求水泵基础高度至少高于水泵房装修好的地面50mm；按设计砼标号或不小于C20的砼灌注基础；待水泵基础达到永久强度后，用1：2水泥砂浆将基础四周抹光压平，不需预埋任何埋件；打砼及抹灰后都应进行浇水养护；验收：以上步骤做完后，由土建专业质检员检查合格后，填写水泵基础预检记录，交设备专业，并分别由交方与接方的签字，也可填写中间验收记录，以上资料设备专业均需留存。②水泵与隔振安装水泵搬运：最好连同包装箱一起运输。水泵在地上及地下时，有提升设备，采用提升设备搬运；水泵在地下有坡道，可由坡道运下；水泵在地下有吊装孔时，可用卷扬机送下。水泵开箱检查：水泵开箱检查应按下列项目检查，并作出记录箱号和箱数，以及包装情况；设备名称、型号和规格；设备有无缺件、损坏和外观油漆等情况，进出管口保护物和封盖应完好。测量放线：测出基础纵横中心线，根据水泵底座尺寸定隔振器的位置。隔振器安装：采用JSD橡胶隔振器，做水泵的隔振元件。其型号选择根据下列条件：水泵机组型号、规格、转速；机组底座尺寸；水泵、电动机和底座的重量等；卧式水泵隔振，隔振器与水泵基础不固定；立式水泵隔振，隔振器与水泵基础固定。型钢基座的安装：水泵与隔振器之间采用钢
板（立式泵）或型钢基座（卧式泵），形成类似砼减振板的惰性块。型钢基座上面与水泵用螺栓连接，下面与隔振器连接，螺栓上下必须垫平垫与弹簧垫片，安装后，调型钢基座水平。水泵安装：水泵就位前应做下列复查：基础、型钢基座平面位置和标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，水泵进出口管口保护物和封盖，如失去保护作用，水泵应解体检查；盘车应灵活，无阻滞、卡住现象，无异常声音。用倒链将水泵吊至型钢支架上，将水泵底座与型钢支架用螺栓连接，螺栓下必须垫平垫与弹簧垫片。然后测定水泵的水平度，把水平尺放在水泵轴上，测量轴向水平；或把水平尺放在底座加工面上或出口法兰面上，测量纵向、横向水平；或用吊垂线的方法，测量水泵进口的法兰垂直平面与垂线是否平行，并要测电机与水泵连接处的同心度。调平后出口及外观进行有效保护，等待配管。③ 管道隔振安装管道隔振是在水泵进、出水管上安装可曲挠橡胶接头、不锈钢软管或泵补偿器。由于不锈钢软管及泵补偿器等金属元件具有极好的位移补偿功能，欠缺横向和角度位移功能，因而欠缺隔振功能。在一般情况下优先选用橡胶可曲挠接头。只在水质要求极高的情况下，选择不锈钢软管或泵补偿器，并且需经详细设计。在水泵进水管上可优先选择可曲挠偏心异径橡胶接头，可曲挠橡胶接头。（按序选择）在水泵出水管上可优先选择可曲挠同心异径橡胶接头，可曲挠橡胶接头，可曲挠橡胶弯头。（按序选择）可曲挠橡胶管道配件按接口方式区分有法兰连接和螺纹连接。按结构形式区分有单球体、双球体、多球体、
泵安装工程施工验收规(一) 第四章泵 第一节一般规定 第4．1．1条本章适用于离心泵、井用泵、立式轴流泵及导叶式混流泵、机动往复泵、蒸汽往复泵、计量泵、螺杆泵和水环式真空泵的安装。 第4．1．2条应检查泵的安装基础的尺寸、位置和标高并应符合工程设计要求。 第4．1．3条泵的开箱检查应符合下列要求： 一应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好； 二应核对泵的主要安装尺寸并应与工程设计相符； 三应核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格。 第4．1．4条出厂时已装配、调整完善的部分不得拆卸。 第4．1．5条驱动机与泵连接时，应以泵的轴线为基准找正；驱动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。 第4．1．6条管道的安装除应符合现行国家标准《工业金属管道工程施工及验收规》的规定外，尚应符合下列要求： 一管子部和管端应清洗洁净，清除杂物；密封面和螺纹不应损伤； 二吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量； 三相互连接的法兰端面应平行；螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接； 四管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，应调整管道； 五管道与泵连接后，不应在其上进行焊接和气割；当需焊接和气割时，应拆下管道或采取必要的措施，并应防止焊渣进入泵； . .
六泵的吸入和排出管道的配置应符合设计规定。当无规定时，可按本规附录二的规定进行。 第4．1．7条润滑、密封、冷却和液压等系统的管道应清洗洁净保持畅通；其受压部分应按设备技术文件的规定进行严密性试验。当无规定时，应按现行国家标准《工业金属管道工程施工及验收规》的规定执行。 第4．1．8条泵的试运转应在其各附属系统单独试运转正常后进行。 第4．1．9条泵应在有介质情况下进行试运转，试运转的介质或代用介质均应符合设计的要求。 第二节离心泵 第4．2．1条泵的清洗和检查应符合下列要求： 一整体出厂的泵在防锈保证期，其部零件不宜拆卸，只清洗外表。当超过防锈保证期或有明显缺陷需拆卸时，其拆卸、清洗和检查应符合设备技术文件的规定。当无规定时，应符合下列要求： 1 拆下叶轮部件应清洗洁净，叶轮应无损伤； 2 冷却水管路应清洗洁净，并应保持畅通； 3 管道泵和共轴式泵不宜拆卸； 二解体出厂的泵的清洗和检查符合下列要求： 1 泵的主要零件、部件和附属设备、中分面和套装零件、部件的端面不得有擦伤和划痕；轴的表面不得有裂纹、压伤及其他缺陷。清洗洁净后除水分应将零件、不见和设备表面涂上润滑油和按装配的顺序分类放置； 2 泵壳垂直中分面不宜拆卸和清洗。 第4．2．2条整体安装的泵，纵向安装水平偏差不应大于0．10／1000，横向安装水平偏差不应大于0．20／1000，并应在泵的进出口法兰面或其它水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0．05／1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。 第4．2．3条泵的找正应符合下列要求： 一驱动机轴与泵轴、驱动机轴与变速器轴以联轴器连接时，两半联轴器的径向位移、端面 . .
F水泵房设备安装 施工方案
一、主要工程量： 安装D85-45X 7型水泵3台，配用电机功率为132KV，排水管路系统2趟，选用①133X型，吸水管选用①159X型无缝钢管。该泵额定流量为85 m2/h，一级额定扬程为45m正常涌水时为1台工作，1 台备用，1 台检修；最大涌水时为2 台工作，1 台备用。 二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5 只防爆灯，供施工照明。 三、施工方法 （一）设备运输设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2 根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t 矿车内，运至现场。 （二）设备安装先在泵的两头挂上中心线，放入地脚螺栓，使其垂 直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。 放置底座时，利用中心线找正位置，用水平仪水平垂直2 个方向向
上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢 固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7 天。 （三）管路配制、闸门安装待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1 人，工程师1 人，安全质量员1 人，材料员1 人，小计4 人。 生产班组：班组1人，钳工2人，管工3 人，起重工2人，电工1 人，电焊工2 人，小计11 人。参加本工程施工人员共计15 人。各施工人员在施工负责人的带领下，各司其职，各负其责，保质保量，安全地按预定工期完成施工任务。 六、安全技术措施 1、坚持班前会制度，布置生产任务时，必须同时强调安全措施，克
水泵机组安装施工工艺标准 1适用范围 本工艺适用于建筑室内给水系统工程施工中水泵机组的安装。 2编制依据 建筑工程施工质量验收统一标准GB50300 给排水管道工程施工及验收规范GB 50268－2008 机械设备安装施工及验收通用规范GB 50231－98 3施工准备 3.1 技术准备及要求 3.1.1 已编制施工方案，重点部位已绘制综合布管图，并通过审批。 3.1.2 建筑、结构轴线、坐标、标高已交接、确认。 3.1.3 已进行技术交底，并做好记录。 3.2 材料准备及要求 3.2.1 核对水泵的名称、型号规格等有关技术参数是否符合设计要求和国家标准要求。 3.2.2 水泵外观完好、无损伤、损坏和锈蚀情况；管口封闭完好；说明书、合格证等随机文件应齐全；按装箱清单检查随箱附零配件、工具等应齐全。 3.2.3 水泵的主要安装尺寸应符合水泵房现场实际尺寸要求。 3.2.4 对输送特殊介质的水泵应核对主要零件、密封件以及垫片的品种和规格是否符合要求。
3.3 主要机具 3.3.1 机具：倒链、滑轮、绳索、撬棍、滚杠、木方、千斤顶、活动扳手、铁锤、线坠、平板车、人字梯、冲击钻、电焊机、油漆桶、钢丝刷、油刷、棉纱等。 3.3.2 仪表：水平尺、塞尺、直角尺、钢尺、卷尺、百分表、游标卡尺。 3.4 作业条件 3.4.1 土建工程施工完毕，室内装修基本完成，施工现场已清理干净。 3.4.2 预埋管道、套管及预留孔洞等核对完毕，坐标、标高正确，符合要求。 3.4.3 水泵基础已放线复核，坐标、标高、强度等符合要求。 3.4.4 施工临时用电、照明已通过验收。 3.4.5 材料设备已进场，质量符合要求，需报验的材料设备已办理报验手续。 4 施工工艺 4.1 工艺流程图： 4.2基础检验 基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。
水泵安装施工方案 一、编制说明 XX广场景观项目，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、设计施工图 2、建筑给水排水设计规范GBJ15-88 3、给排水工程结构设计规范 4、给排水管道施工及验收规范GBJ69-84 GB50268-97 5、《电气装置安装工程低压电器施工及验收规范》 6、《水景喷泉工程技术规程》CECS218-2007 7、《城市绿化工程施工及验收规范》CJJ/T82-99 8、《建筑安装工程施工及验收规范》 9、设备一览表（泵类）》 10、《机械设备安装工程施工及验收通用规范》GB50231-2009 11、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计282台设备，具体形式见下表： 设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: 泵的出厂合格证明书; 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; 泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等; 泵的装箱清单; (2) 设备安装前，技术人员必须认真阅读设备技术文件，了解泵的结构形式、操作条件 等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: 基础具备安装条件,基础附近的地下工程基本完成,场地平整; 施工运输和消防道路畅通; 施工用的照明、水源及电源已备齐; 安装用的起重运输设备具备使用条件; 泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕; 备有必要的消防器材。 （2）泵安装前，检查泵的安装基础的尺寸、位置和标高，确认其符合附表一的要求，基础强度满足安装要求后进行基础交接。 （3）泵安装前应对基础做如下工作: 需要二次灌浆的基础表面,应铲出麻面,麻点深度不小于10 毫米,密度为每平方米

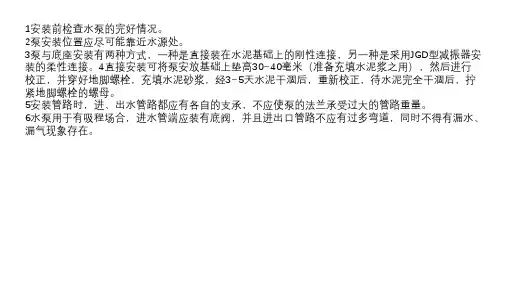

消防泵的安装要求 1.安装前检查水泵的完好情况。 2.泵安装位置应尽可能靠近水源处。 3.泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接。 4.直接安装可将泵安放基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。 5.安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。 6.水泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。 7.在进口管路上最好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3～4倍，以保证液体的自由畅通。 8.为了维护和使用方便安全，在泵的进、出口管路上各装有一只调节阀及泵出口附近安装一只压力表，以保证在额定范围内运行，确保泵的正常运行和使用寿命。 9.进口如需扩径连接，请选用偏心异径管道接头。 机组的起动、运转和停车 一、起动 1.泵组用于有吸程场合，即进口为负压时，应先向管路中进行灌水或用真空泵引水，使水充满整个泵和进口管路，注意进口管路必须密封，不得有漏气现象存在。（起动前严禁无进水起动，必须先进水，后起动） 2.用手转动转子几圈，使轴承润滑并检查泵内叶轮和密封环运转有无碰擦，如转不动，不应起动，直到找出故障原因为止。 3.关闭出口管上的闸阀及压力计旋塞，以减小起动电流。 4.试起动，电机转向应和泵上的箭头指向一致，打开计旋塞。 5.当转子达到正常运转后，压力计显示出压力时，逐渐打开出口闸阀，调节至所需工况。 二、运转 1.泵组在运时，必须注意观察仪表读数，尽量使泵在铭牌规定的流量扬程附近工作，严防大流量运行。 2.定时检查电机电流值不应超过额定电流。 3.泵组的轴承温度不得高于75℃，并不得超过外界温度35℃。 4.泵组在开始运转时应放松填料压盖，当膨胀石墨或填料完全膨胀后再调整到合适的程度。 5.易损件磨损过大应及时更换。 6.发现异常现象，立即停机检查原因。 三、停机 1.关闭出水管路上的闸阀，关闭真空表旋塞。 2.停止电机，然后关闭压力计旋塞。 3.如有冬季寒冷季节，应将泵内液体放尽，以免冻裂。 4.长期停止使用，应将泵拆卸，清洗上油，妥善保管。
机泵类设备安装施工方案编制： 审核： 批准： 江苏亚新石化建设集团有限公司 2018-7
目录 1、工程概况 (2) 2、编制依据 (2) 3、施工前准备工作 (3) 4、基础的验收 (3) 5、设备验收 (4) 6、基础处理及地脚螺栓、垫铁安装技术要求 (4) 7、施工程序及施工方法 (6) 8、设备的找正、找平和对中 (6) 9、基础二次灌浆 (8) 10、泵单体试运转.............................................. 错误!未定义书签。 11、工程质量保证措施 (8) 12、安全技术措施 (9) 13、施工人员组织安排计划 (9) 14、主要施工机具配置 (10) 15、施工手段用料 (10)
1、工程概况 银川宝塔精细化工有限公司技改工程10万吨/年重整装置改造项目机泵类设备共计8台，工程量明细见下表： 为满足安全施工需要，合理安排工程进度，确保工程施工质量，特编制本施工方案。 2、编制依据 2.1 重整装置改造项目的平面布置图 2.1《机械设备安装工程施工及验收规范》GB50231-98 2.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 2.3《化工机器安装工程施工及验收规范》HGJ207-83 2.4《建设工程施工现场供用电安全规范》GB50194-93
3、施工前准备工作 3.1设备安装平面布置图、安装图、装配图、基础图、易损零件图及安装使用说明书等技术资料齐全。 3.2土建基础工程已基本结束，混凝土强度达到要求，并经验收合格，具备安装条件，基础附近的地下工程已完成。 3.3施工运输临时道路已整修，保证畅通运输。 3.4施工用的照明、用电设备及材料齐全具备使用条件。 3.5安装用的起重设备已到场，符合安全使用要求。 3.6需要安装的设备已检验合格，部件、附件齐全。 3.7施工方案已经批准使用，并向施工人员进行了技术交底。 3.8各施工机具及计量器具，均应检验合格，计量器具精度等级应能满足要求。 4、基础的验收 4.1基础移交时，应有中间交接证书及测量记录，并有相应的土建基础施工图。 4.2基础验收应符合下列要求 4.2.1表面要求平整，不得有裂纹、蜂窝、空洞和露筋等缺陷。 4.2.2标高基准线和纵横中心线明显标识。 4.2.3予埋螺栓螺杆垂直，螺纹完好，无锈蚀，损伤，螺母能轻松拧入，予留地脚螺栓孔内的碎石、泥土等杂物积水必须清除干净。 4.3基础的尺寸及位置允许偏差应符合下表规定：
