六、诊断实例
例1：圆筒瓦油膜振荡故障的诊断
某气体压缩机运行期间，状态一直不稳定，大部分时间振值较小，但蒸汽透平时常有短时强振发生，有时透平前后两端测点在一周内发生了20余次振动报警现象，时间长者达半小时，短者仅1min左右。图1-7是透平1＃轴承的频谱趋势，图1-8、图1-9分别是该测点振值较小时和强振时的时域波形和频谱图。经现场测试、数据分析，发现透平振动具有如下特点。
图1-7 1*轴承的测点频谱变化趋势
图1-8 测点振值较小时的波形与频谱
图1-9 测点强振时的波形和频谱
(1)正常时，机组各测点振动均以工频成分）幅值最大，同时存在着丰富的低次谐波成分，并有幅值较小但不稳定的（相当于×）成分存在，时域波形存在单边削顶现象，呈现动静件碰磨的特征。
(2)振动异常时，工频及其他低次谐波的幅值基本保持不变，但透平前后两端测点出现很大的×成分，其幅度大大超过了工频幅值，其能量占到通频能量的75%左右。
(3)分频成分随转速的改变而改变，与转速频率保持×左右的比例关系。
(4)将同一轴承两个方向的振动进行合成，得到提纯轴心轨迹。正常时，轴心轨迹稳定，强振时，轴心轨迹的重复性明显变差，说明机组在某些随机干扰因素的激励下，运行开始失稳。
(5)随着强振的发生，机组声响明显异常，有时油温也明显升高。
诊断意见：根据现场了解到，压缩机第一临界转速为3362r/min，透平的第一临界转速为8243r/min，根据上述振动特点，判断故障原因为油膜涡动。根据机组运行情况，建议降低负荷和转速，在加强监测的情况下，维持运行等待检修机会处理。
生产验证：机组一直平稳运行至当年大检修。检修中将轴瓦形式由原先的圆筒瓦更改为椭圆瓦后，以后运行一直正常。
例2：催化气压机油膜振荡
某压缩机组配置为汽轮机十齿轮箱＋压缩机，压缩机技术参数如下：
工作转速：7500r/min出口压力：轴功率：1700kW 进口流量：220m3
/min 进口压力：转子第一临界转速：2960r/min
1986年7月，气压机在运行过程中轴振动突然报警，Bently 7200系列指示仪表打满量程，轴振动值和轴承座振动值明显增大，为确保安全，决定停机检查。
揭盖检查，零部件无明显损坏，测量转子对中数据、前后轴承的间隙、瓦背紧力和转子弯曲度，各项数据均符合要求。对转子进行低速动平衡后重新安装投用，振动状况不但没有得到改善，反而比停机前更差。气压机前端轴振动值达到185μm，其中47Hz 幅值为181μm, 125Hz幅值为42μm，如图1-10（a）所示。气压机后端轴振动值为
115μm，其中47Hz幅值为84μm，125Hz幅值为18μm，如图1-10（b）所示。轴心轨迹为畸形椭圆。气压机前后轴承座水平方向振动剧烈，分别达到39μm、29μm。
图1-10 气压机轴承振动频谱
为进行故障识别，又一次进行升速试验，记录振动与转速变化的关系，气压机升速过程三维谱图，如图1-11所示。
前后轴承振动频谱图均发现有47Hz低频峰值存在，观察三维谱图可发现，当升速至4260r/min时出现半速涡动，随着转速的上升，涡动频率和振幅不断增加，当涡动频率达到47Hz时不再随转速而上升，转速提高到7500r/min工作转速时，振动频率仍为47Hz，但振幅非常大，低频分量为179μm，而工频分量只有40μm。
诊断意见：对转子一支承系统进行核算，发现转子第一临界转速为：
2820r/min（47Hz）。
据此进一步分析发现，其振动特征及变化规律与典型的高速轻载转子的油膜振荡故障现象完全吻合。因此可以判定其故障原因为油膜振动。
由于油膜振荡故障危害极大，可能在短时间内造成机组损坏，所以必须立即停机检修处理。
生产验证：停机后解体检查发现，轴瓦巴氏合金表面发黑，上瓦有磨损并伴有大量小气孔，前轴承巴氏合金有部分脱落。更换新的可倾瓦轴承后，再次启动机组，
47Hz的低频分量不再出现，油膜振荡故障消失。
图1-11 前轴承升速过程振动瀑布图
某化肥厂的二氧化碳压缩机组，在检修后，运行了140多天，高压缸振动突然升到报警值而被迫停车。在机组运行过程中及故障发生前后，在线监测系统均作了数据记录。高压缸转子的径向振动频谱图见图6-21，a图是故障前的振动频谱，振动信号只有转频的幅值。b 图是故障发生时的振动频谱，振动信号除转频外，还有约为1/2转频的振幅，这是典型的油膜涡动特征。据此判定高压缸转子轴承发生油膜涡动。
例3
某公司国产30万吨合成氨装置，其中一台ALS—16000离心式氨压缩机组，在试车中曾遇到轴承油膜振荡。
图6—22(a)表示高压缸轴振动刚出现油膜振荡时的频谱。从图中可见，(8430/min)是轴的转速频率ω，由轴的不平衡振动引起。55Hz为油膜振荡频率Ω。当转速升至8760r ／min(146Hz)时，油膜振荡频率Ω的幅值巳超过转速频率幅值，见图6—22(b)，这是一幅典型的油膜振荡频谱图，从图 (b)中可见，频率成分除了ω(146Hz)和Ω之外，还存在其他频率成分；这些成分是；主轴振动频率ω和油膜振荡频率Ω的一系列和差组合频率。
例4
某公司一台空气压缩机，由高压缸和低压缸组成。低压缸在一次大修后，转子两端轴振动持续上升，振幅达50~55μm，大大超过允许值33μm，但低压缸前端的增速箱和后端的高压缸振动较小。低压缸前、后轴承上的振动测点信号频谱图如图6—23(a)、(b)所示，图中主要振动频率为，其幅值为工频（190Hz）振幅的3倍多，另外还有2倍频和4倍频成份，值得注意的是，图中除了非常突出的低频之外，4倍频成分也非常明显。对该机组振动信号的分析认为：
①低频成分突出，它与工频成分的比值为，可认为是轴承油膜不稳定的半速涡动；
②油膜不稳定的起因可能是低压缸两端联轴节的对中不良，改变了轴承上的负荷大小和方向。
停机检查，发现如下问题：
①轴承间隙超过允许值(设计最大允许间隙为，实测为；
②5块可倾瓦厚度不均匀，同一瓦块最薄与最厚处相差，超过设计允许值。瓦块内表面的预负荷处于负值状态[PR值(单位面积上的预加载荷力值）原设计为，现降为－]，降低了轴承工作稳定性。
③两端联轴节对中不符合要求，平行对中量超差，角度对中的张口方向相反，使机器在运转时产生附加的不对中力。
对上述发现的问题分别作了修正，机器投运后恢复正常，低压缸两端轴承的总振值下降到20μm，检修前原频谱图上反映轴承油膜不稳定的低频成分和反映对中不良的4倍频成分均已消失[图6—23(c)、(d)]。
例5
油膜涡动及振荡实例
1997年11月，某钢铁公司空压站的一台高速空压机开机不久，发生阵发性强烈吼叫声，最大振值达17mm/s（正常运行时不大于2 mm/s），严重威胁机组的正常运行。
对振动的信号作频谱分析。正常时，机组振动以转频为主。阵发性强烈吼叫时，振动频谱图中出现很大振幅的×转频成分，转频振幅增加不大。基于这个分析，判定机组的振动超标是轴承油膜涡动所引起，并导致了动静件的摩擦触碰。
现场工程技术人员根据这个结论，调整润滑油的油温，使供油油温从30℃提到38℃后，机组的强烈振动消失，恢复正常运行。
事后，为进一步验证这个措施的有效性。还多次调整油温，考察机组的振动变化，证实油温在30℃～38℃左右时，可显著降低机组的振动。
机械行业典型事故案例分析 尽管国家和企业对安全工作非常重视，但每年还是有成百上千的机械事故不断发生。原因虽然是多方面的，但一些操作人员的安全意识薄弱却是事故发生的根本原因。要想降低机械事故的发生率，提高大家的安全意识是非常重要的，下面我们引用了一些事故案例，希望大家看后，对事故发生的原因能有一个更深的认识；能吸取这些事故案例的经验教训；得到一些有用的启示，真正把安全放在我们一切工作的首位。 一、装置失效酿苦果，违章作业是祸根 违章作业是安全生产的大敌，十起事故，九起违章。在实际操作中，有的人为图一时方便，擅自拆除了自以为有碍作业的安全装置；更有一些职工，工作起来，就把“安全”二字忘得干干净净。下面这两个案例就是违章作业造成安全装置失效而引发的事故。 (案例一)2001年5月18曰，四川广元某木器厂木工李某用平板刨床加工木板，木板尺寸为300X25X3800毫米，李某进行推送，另有一人接拉木板。在快刨到木板端头时，遇到节疤，木板抖动，李某疏忽，因这台刨床的刨刀没有安全防护装置，右手脱离木板而直接按到了刨刀上，瞬间李某的四个手指被刨掉。(案例 二)2000年10月13曰，某纺织厂职工朱某与同事一起操作滚筒烘干机进行烘干作业。5时40分朱某在向烘干机放料时，被旋转的联轴节挂住裤脚口摔倒在地。待旁边的同事听到呼救声后，马上关闭电源，使设备停转，才使朱某脱险。但朱某腿部已严重擦伤。引起该事故的主要原因就是烘干机马达和传动装置的防护罩在上一班检修作业后没有 及时罩上而引起的。 以上两个事故都是由人的不安全行为违章作业，机械的不安全状态失去了应有的安全防护装置和安全管理不到位等因素共同作用造成的。安全意识低是造成伤害事故的思想根源，我们一定要牢记：所有的安全装置都是为了保护操作者生命安全和健康而设置的。机械装置的危险区就像一只吃人的“老虎”，安全装置就是关老虎的“铁笼”。当你拆除了安全装置后，这只“老虎”就随时会伤害我们的身体。 二、危险作业不当心，用手操作招厄运 一些机械作业的危险性是很大的，但一些使用这些机械的人员，对此并不重视，尤其是
典型机械事故案例及其分析 尽管国家和企业对安全工作非常重视，但每年还是有成百上千的机械事故不断发生。原因虽然是多方面的，但一些操作人员的安全意识薄弱却是事故发生的根本原因。要想降低机械事故的发生率，提高大家的安全意识是非常重要的，下面我们引用了一些事故案例，希望大家看后，对事故发生的原因能有一个更深的认识；能吸取这些事故案例的经验教训；得到一些有用的启示，真正把安全放在我们一切工作的首位。 一、装置失效酿苦果，违章作业是祸根 违章作业是安全生产的大敌，十起事故，九起违章。在实际操作中，有的人为图一时方便，擅自拆除了自以为有碍作业的安全装置；更有一些职工，工作起来，就把“安全”二字忘得干干净净。下面这两个案例就是违章作业造成安全装置失效而引发的事故。 (案例一)2001年5月18曰，四川广元某木器厂木工李某用平板刨床加工木板，木板尺寸为300X25X3800毫米，李某进行推送，另有一人接拉木板。在快刨到木板端头时，遇到节疤，木板抖动，李某疏忽，因这台刨床的刨刀没有安全防护装置，右手脱离木板而直接按到了刨刀上，瞬间李某的四个手指被刨掉。在一年前，就为私饩鑫薨踩 阑ぷ爸谜庖灰 迹 殴褐昧艘惶追阑ぷ爸茫 吧嫌昧艘欢问奔浜螅 僮魅嗽毕勇榉常 透 鸪 耍 峁 痪镁头⑸ 耸鹿 省?br> (案例二)2000年10月13曰，某纺织厂职工朱某与同事一起操作滚筒烘干机进行烘干作业。5时40分朱某在向烘干机放料时，被旋转的联轴节挂住裤脚口摔倒在地。待旁边的同事听到呼救声后，马上关闭电源，使设备停转，才使朱某脱险。但朱某腿部已严重擦伤。引起该事故的主要原因就是烘干机马达和传动装置的防护罩在上一班检修作业后没有及时罩上而引起的。 以上两个事故都是由人的不安全行为违章作业，机械的不安全状态失去了应有的安全防护装置和安全管理不到位等因素共同作用造成的。安全意识低是造成伤害事故的思想根源，我们一定要牢记：所有的安全装置都是为了保护操作者生命安全和健康而设置的。机械装置的危险区就像一只吃人的“老虎”，安全装置就是关老虎的“铁笼”。当你拆除了安全装置后，这只“老虎”就随时会伤害我们的身

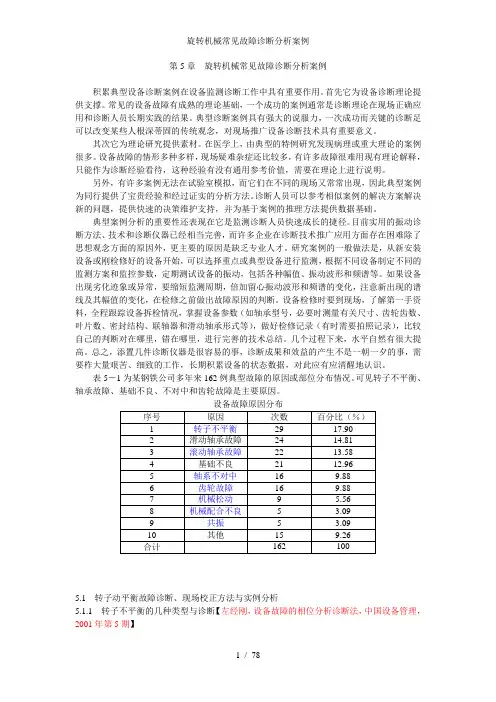

第5章旋转机械常见故障诊断分析案例 积累典型设备诊断案例在设备监测诊断工作中具有重要作用。首先它为设备诊断理论提供支撑。常见的设备故障有成熟的理论基础，一个成功的案例通常是诊断理论在现场正确应用和诊断人员长期实践的结果。典型诊断案例具有强大的说服力，一次成功而关键的诊断足可以改变某些人根深蒂固的传统观念，对现场推广设备诊断技术具有重要意义。 其次它为理论研究提供素材。在医学上，由典型的特例研究发现病理或重大理论的案例很多。设备故障的情形多种多样，现场疑难杂症还比较多，有许多故障很难用现有理论解释，只能作为诊断经验看待，这种经验有没有通用参考价值，需要在理论上进行说明。 另外，有许多案例无法在试验室模拟，而它们在不同的现场又常常出现，因此典型案例为同行提供了宝贵经验和经过证实的分析方法。诊断人员可以参考相似案例的解决方案解决新的问题，提供快速的决策维护支持，并为基于案例的推理方法提供数据基础。 典型案例分析的重要性还表现在它是监测诊断人员快速成长的捷径。目前实用的振动诊断方法、技术和诊断仪器已经相当完善，而许多企业在诊断技术推广应用方面存在困难除了思想观念方面的原因外，更主要的原因是缺乏专业人才。研究案例的一般做法是，从新安装设备或刚检修好的设备开始，可以选择重点或典型设备进行监测，根据不同设备制定不同的监测方案和监控参数，定期测试设备的振动，包括各种幅值、振动波形和频谱等。如果设备出现劣化迹象或异常，要缩短监测周期，倍加留心振动波形和频谱的变化，注意新出现的谱线及其幅值的变化，在检修之前做出故障原因的判断。设备检修时要到现场，了解第一手资料，全程跟踪设备拆检情况，掌握设备参数（如轴承型号，必要时测量有关尺寸、齿轮齿数、叶片数、密封结构、联轴器和滑动轴承形式等），做好检修记录（有时需要拍照记录），比较自己的判断对在哪里，错在哪里，进行完善的技术总结。几个过程下来，水平自然有很大提高。总之，添置几件诊断仪器是很容易的事，诊断成果和效益的产生不是一朝一夕的事，需要柞大量艰苦、细致的工作，长期积累设备的状态数据，对此应有应清醒地认识。 表5－1为某钢铁公司多年来162例典型故障的原因或部位分布情况。可见转子不平衡、轴承故障、基础不良、不对中和齿轮故障是主要原因。 5.1 转子动平衡故障诊断、现场校正方法与实例分析 5.1.1 转子不平衡的几种类型与诊断【左经刚，设备故障的相位分析诊断法，中国设备管理，2001年第5期】
