原材料及塑胶料检验规程The final revision was on November 23, 2020
检验规程
文件编号：
编制：技术科
审核：
批准：
发布日期：二O O三年一月实施日期：二O O三年一月
检验规程；目录
目录
第一章原材料检验
第一节检验制度
第二节总则
第三节圆铜线的检验
第四节聚氯乙烯的检验
第五节不合格原材料的处理
第六节相关质量记录及表格
第二章过程检验
第三章成品检验
第一节总则
第二节电线电缆机械物理性能试验方法第三节电线电缆电气性能试验
第四章包装技术条件
第一节检验制度
1.凡进厂的聚氯乙烯、聚乙烯、圆铜丝，辅料经检验或验证方可入库。
2.辅助材料如填充料、绕包带、钢带、铜带等，入库时应由检验人员进
行验证，核对型号、规格、数量是否与产品合格证符合。
3.检验方法按国家现行标准或供需签订的技术协议实施。
4.主要原材料进厂应有供方的合格证和质量保证书。检验人员按检验规
程检验或验证。铜丝采用抽样试验，塑料采用验证方法。
5.检验员填写检验结果通知单交仓库。合格的原材料按手续入库；不合
格的由仓库通知供销科联系供方处理。
6.质检人员应督促仓库做好不合格原材料的处置工作，并作好记录。
第二节总则
1.适用范围
适用于生产电线电缆用聚氯乙烯、聚乙烯、铜丝及辅料的进厂抽样检验、定期抽样或验证。
2.检验批的确定
同一生产厂家、同一天进厂、同一个规格定为一个检验批。
3.试验与判断
3.1样本应根据检验规程的试验项目进行试验或验证，将试验结果与标准
比较。
3.2当任何一项试验结果不合格时，应进行第二次抽样，对不合格项目进
行检测，如仍出现不合格时，应判断为不合格批。
3.3由于本厂的测试设备有限，部分工艺试验项目须送检测机构检验或送
“兄弟”单位检验。
第三节圆铜线的检验
1.抽样规定
1.1本试验方法引用标准：
G B3953-83电工圆铜线；
G B4904-85裸电线试验方法；
电线电缆电性能试验方法——导体直流电阻试验。
1.2 装盘铜丝：100盘以下抽取3盘；100盘及以上抽取5盘。每盘抽取
一个样本。
1.3 成捆铜丝：10捆以下抽取2捆；10捆及以上抽取4捆。每捆抽取
一个样本。 2. 试验方法
2.1 试验的环境温度为10～35℃，有控制要求时为235℃。 2.2 试验类型
抽样试验：按原材料批量抽取成圈或成盘的导体，并从其上截取试样进行的试验。 2.3 尺寸测量
2.3.1 测量工具
a 千分尺：外径千分尺符合G B 1216-75《千分尺》规定，测力应
为～，导体直径和尺寸标称值大于0.5m m 测力应为1～3N 。
2.3.2 试样制备
a 实心圆导体：根据检验批次从每个样本上截取不小于1米长的试样。
b 在成圈或成盘的样本上直接测量时，应离端头至少1m ；在成捆试样
上测量时，应在两端离端头至少200m m 处分别进行。每个试样测量三处，各测量点之间的距离应不小于200m m 。 2.3.3 测量步骤
a 直径：在垂直于试样线轴的同一截面上，在相互垂直的方向上测量，
至少在试样的两端和中部共测量三处。
b 截面积：按线性截面尺寸计算。直径数据采用上述a 步骤得出。 2.3.4 试验结果 a 直径：
式中：X i ：第i 次测量数值m m
n ：测量次数。
b 圆铜线标称直径的允许偏差应符合下表规定（m m ）。
n
Xi
X n
i ∑==
1
计算时尺寸为～1.000m m者保留三位小数，大于1.000m m者保留两位小数。尺寸偏差值取标称值与尺寸实测平均值（X）之差。
c f值用同一截面上测量的最大值与最小值之差定义。试验结果取三个
截面上测得的直径差值之最大值作为f值。f值应不超过标称直径偏差的绝对值。
d简单截面试样
实心圆铜导体截面：S=d2/4m m2
计算时直径～1.000m m者保留四位小数，大于1.000m m者保留两位小数。
2.4拉力试验
2.4.1试验设备：拉力试验机，示值误差不大于1%。
2.4.2测量范围：～1.000m m，超过1.000m m的单丝每年送其他厂家做一
次定期抽样试验。
2.4.3试样制备
a取样：从外观检查合格的每个样品一端截取试件3根，试件长度为原始标距长度加两倍钳口夹持长度，取样时应尽量避免试件受到拉伸、扭转、弯曲或其他机械损坏。
b矫直试件：小心用手工校直，必要时允许将试件放在木垫上用木槌轻轻敲直。
c标出标距长度：在平直的试件中部标出原始标距长度200m m，标志方法应不致使试件产生早期断裂，标志线应细而清晰，标距长度误差为0.5m m。
2.4.4试验步骤
a将试件夹持在试验机的钳口内，标志线应露出在钳口处。夹紧后试件的位置应保证试件的纵轴与拉伸的中心线重合。
b选定速度：拉力机拉伸速度不大于300m m/m i n。启动时，加载必须平衡，速度均匀，无冲击。
c试件拉伸断裂时，读数并记录最大负荷，取三位有效数。取下试件将断口小心对齐、挤紧，测量并记录最终标距长度。
2.4.5试验结果及计算
a抗拉强度按下式计算，精确到1N/m m2：
b =F
m
/S（N/m m2）
检验规程：第一章原材料检验b断裂伸长率按下式计算：
=（L
u -L
）/L
计算时，伸长率小于5%者，精确到%，大于和等于5%者，精确到
1%。
c试验结果取3个试件计算数据的算术平均值。
d符号定义
F
m
—最大负荷在试验中试件承受的最大负荷。
L
u
—最终标距长度在试件断裂后并且将断裂部分仔细地对合
在一起使之处于一直线上的标距长度。
L
—原始标距长度在试件变形前的标距长度。
b
—抗拉强度最大负荷除以试件的原始横截面积，即相
当于最大负荷的应力。
—断裂伸长率将断裂后标距长度的永久伸长L u-L0表示为
原始标距长度L
的百分数
2.4.6注意事项
a伸长率试验时，试样的断裂应发生在标距长度内，且离标志线大于20m m，若断裂处离标志线距离小于20m m，且伸长率达不到规定时，应另取试件重新试验。
无论断裂位置如何，若伸长率达到规定值，测定也被认为是有效的。b标称直径及以下试件的伸长量可取拉伸前后两钳口间的距离差值。拉伸前的钳口距离即为原始标距长度。
2.5导体电阻试验
2.5.1试验设备：
a Q J44型直流双臂电桥，总有效量程～1，分五个量程。
b D Q型电桥夹具，即四端测量夹具，钳口有效长度为1m。
2.5.2试样制备
a从外观检查合格的样品上切取长度不小于1m的试样。
b取样时尽可能避免试件受到拉伸、扭转等到机械损伤。
c试样应在试验环境中放置足够长的时间，使之达到温度平衡。在试样放置和试验过程中，环境温度的变化应不大于1℃。注意：温度计离地面至少1m，离试样应不超过1m，且二者应大致在同一高度。
2.5.3试验步骤
a将试样用四个夹头夹住，用夹具右端的旋扭适当拉直试件。
b试样长度的测量应在二电位电极之间的试样上进行，测量误差应不超过%
检验规程：第一章原材料检验
c拨通开关，等待5分钟后，调节指零仪指针指在零位上。
d估计被测电阻值大小，选择适当量程因素位置，先按下“G”按钮，再按下“B”按钮，调节步进和滑线盘，使指零仪指针在零位上，电桥平衡，读取电阻值，记录至少四位有效数值。
2.5.4注意事项
a测量及以下阻值时，“B”按钮应间歇使用。
b测量未知电阻时，为保护指零仪指针不被打坏，指零仪的灵敏度调节旋钮应放在最低位置，使电桥初步平衡后再增加灵敏度。
2.5.5试验结果及计算
a被测电阻值R
x
=量程因素读数（步进盘读数+滑线盘读数）
b换算成温度20℃时每公里长度电阻值：
R
20=R
x
K t1000/L()
式中:K t为换算成20℃时的温度校正系数,见G B/T3956-1997. c温度20℃时导体的电阻率按下列公式计算：
20=R
20
S(m m2/m)
式中:S为导体的标称截面,m m2。
2.6外观
圆铜线表面应光洁，无附着物、污秽和没垢，无氧化等与良好工业产品不相称的任何缺陷。
第四节聚氯乙烯的检验
1.进厂的聚氯乙烯分为绝缘料和护套料，所有采购的P V C均为定点合
格供方提供。对P V C的检验采用验证方法，即核对型号、规格、数量、生产日期等，由仓库保管员验证符合后填写进货验证记录，办理入库。
2.每季度对供方提供的P V C作一次定期跟踪试验；在生产的某个产品
中指定供方的产品，并在生产流转卡上作好标识，然后对成品进行绝缘和护套的机械性能试验。作好检验结果记录。并纳入对供方的控制记录中。
第五节其它原辅材料的检验
1.其它辅助材料包括：钢带、铜带、无纺布、聚脂薄膜及填充料。
2.钢带、无纺布、聚脂薄膜的检验。
2.1.检验应成批验收，每批应由同一型号、同一尺寸和同一交货状态的产品组
成。
检验规程：第一章原材料检验
2.2.每盘产品均用肉眼作外观检查，用游标卡尺测量宽度和厚度。
2.3.如要求与产品合格证符合，则为合格品。
3.填充料的检验
3.1.应成批验收，同一型号规格、同一交货状态为一个检验批次。
3.2.每批中每个规格抽取3个样本。
3.3.用肉眼目测填充料的外观，应干燥，无污染，无杂质，轻拉成网，网
格应均匀。
3.4.对填充料作拉力试验，测量其抗张强度。拉力试验方法参见第三节。
3.5.核对其规格是否符合厂家提供的产品合格证要求。
第六节不合格原材料的处理
1.退货
检验判为不合格的原材料，由质检科出具检验结果通知单，通知仓库及供销科，由供销科办理退货手续。
2.仲裁
供销科在办理退货过程中，供方提出质量异疑，要求仲裁时，可委托国家电线电缆检测中心复测。复审结果仍不合格时，除退货外，一切费用及损失均由供方承担；复审结果合格，除准许入库外，本厂承担一切费用，并对本厂的检测仪器进行检定。
第七节相关质量记录及表格
1.进厂原材料检验项目表。
2.进厂原材料质量保证书和合格证，由供方提供，质检科保存。
3.原材料到货通知单由供销科或仓库填写。
4.原材料检验报告及原始记录，由测试室填写。
4.1聚氯乙烯验证报告
4.2聚氯乙烯绝缘（护套）机械性能试验原始记录
4.3圆铜线检验报告
4.4圆铜线测试原始记录
4.5辅助材料检验报告
5.原、辅材料检验结果通知单
6.原、辅材料检验台帐
7.进货验证记录
检验规程：第一章原材料检验
到货通知单年月日N0：
注：一式三联，一联留存，一联仓库，一联测试。
试验员：审核：
程序文件表格：编号：H D/J L H D/J L8.2.4-04-2
试验员：审核：
试验员：审核：
试验员：审核：日期：
试验员：
程序文件表格：编号：H D/J L8.2.4-02
检验结果通知单
年月日N0：
试验员：
审核：
注：一式三联，一联留存，一联仓库，一联测试。
月原、辅材料检验台帐
填写表：
年月日
￥￥￥￥￥￥￥用品有限公司 企业标准 ￥￥￥￥￥￥￥-2012 检验标准及规范 （塑胶原料来料检验规范） 受控状态： 文件版号： A/0 文件制订： 文件审核： 文件批准： 2012￥￥￥￥发布 2012￥￥￥￥试行 ￥￥￥￥￥￥￥￥￥用品有限公司发布
1目的 规范生产物料的质量控制内容、方式方法及检验标准、允收准则。 2适用范围 适用于我司塑胶原材料的来料检验 3相关文件 国标文件：GB/2028.2003《计数抽样检验程序》 4定义 4.1致命缺陷：（Critical）危及人生安全或易招致不安全因素的项目以及导致其基 本功能质量失效的项目。严重缺陷：（Major）不符合特性要求，且可能导致功 能失误或降低原有使用功能的项目。次要缺陷：（Minor）单位产品的一般性质 量特征不符合规定或单位产品的质量特性轻微不符合规定，对产品的使用性能 没有影响或只有轻微影响的项目。 5规范 5.1检验项目与检验标准 5.1.1 IQC按照下表内容进行检验，检验结果记录于《来料检验报告》中。 5.1.2 抽样标准： 轻缺陷：当轻缺陷有不符合项时，但无重缺陷数，判为合格。 重缺陷：一批次中，抽检只要有一项不合格时，该抽样为不合格；同批次出现2个抽样不合格，则该批检验不合格。 序号检验项目检查内容及质量要求检查时机 检验方法 及工具 允收准则 检验 Cri Maj Min 1 外 观 色泽 对比首批来料留样颜色，不可有明显色 差。 领用前目视无色差√杂点 将抽取的原料放在干凈白纸上检查，原料 中应无黑点和杂质。 领用前目视无杂点√外形常见塑胶原料外观特征详参见5.2 领用前目视相似√ 2 特性1.要求供应商提供材料物性表确认是否 满足客户要求 入库前 目视经生产能 满足试样 的特性要 求。 √2.请供应商提供有害物质分析数据报告 确认是否符合客要求。 入库前√3.必要时可做燃烧试验：用镊子夹持胶 粒在火焰中燃烧,观察火焰的颜色和燃 烧时挥发出的气味。(常见塑胶燃烧时 火焰颜色和气味参见5.3)。 领用前√制品的强韧性、光亮度、透明度、颜色量产前 目视比对 弯曲冲击 试验 √ 3 包装1.包装不可有潮湿、破裂现象，封口应严 密。入库前目视正确 √2.牌号和批号应清晰。√
原材料进厂检验管理 制度(2)
原材料进厂检验管理制度 第1章总则 第1条：目的为检查生产用原材料、辅料的质量是否符合企业的采购要求提供准则，确保来料质量合乎标准，严格控制不合格品流程，特制定本制度。 第2条：适用范围适用于所有进厂用于生产的原、辅材料和外协加工品的检验和试验。 第3条：定义来料检验又称进料检验，是工厂制止不合格物料进入生产环节的首要控制点。来料检验由质量管理部来料检验专员具体执行。 第4条：职责 （1）质量管理部负责进货的检验和试验工作。 （2）库房负责验收原材料的数量（重量）并检查包装情况。 （3）质量管理部制定《来料检验控制作业标准》。 第2章来料检验的规划 第5条：明确来料检测要项 （1）来料检验专员对来料进行检验之前，首先要清楚该批货物的质量检测要项，不明之处要向来料检验主管咨询，直到清楚明了为止。 （2）对于新来料，在明确该料的检测标准和方法之后，将之加入《来料检验控制作业标准》。第6条：影响来料检验方式、方法的因素 （1）来料对产品质量的影响程度。 （2）供应商质量控制能力及以往的信誉。 （3）该类货物以往经常出现的质量异常。
（4）来料对公司运营成本的影响。 （5）客户的要求。 第7条：确定来料检验的项目及方法 （1）外观检测。一般用目视、手感、限度样品进行验证。 （2）尺寸检测。一般用卡尺、千分尺等量具验证。 （3）结构检测。一般用拉力器、扭力器、压力器验证。 （4）特性检测。如电气的、物理的、化学的、机械的特性，一般采用检测仪器和特定方法来验证。 第8条：来料检验方式的选择(见抽检方案) （1）全检。适用于来料数量少、价值高、不允许有不合格品物料或工厂指定进行全检的物料。 （2）抽检。适用于平均数量较多，经常性使用的物料。（抽检比例待定） 第3章来料检验的程序 第9条：质量管理部制定《来料检验控制标准及规范程序》，由质量管理部经理批准后发放至检验人员执行。检验和试验的规范包括材料名称、检验项目、标准、方法、记录要求。 第10条：采购部根据到货日期、到货品种、规格、数量等，通知库房和质量管理部准备来验收和检验工作。 第11条：来料后，由库房人员检查来料的品种、规格、数量（重量）、包装情况，并及时通知质量管理部检验专员到现场检验。 第12条：来料专员接到检验通知后，到库房按《来料检验控制标准及规范程序》进行检验，并填写《产品进厂检验单》。相应的检验记录，和检验日报。
北京中矿威通技术有限公司 原材料、外购件进货检验规程 编号WT1301-01 发布实施北京中矿威通技术有限公司发布
目录WT1301-01 共3 页第1 页 一、原材料、外购件入厂检验总规程 二、本安外壳入厂检验规程 三、PCB板入厂检验规程 四、电子元器件入厂检验规程 五、电缆的入厂检验规程 六、隔爆兼本安电源的入厂检验规程 资料来源编制 校对 自拟 标准化 提出部门质检部审定 标记处数更改文件号签字日期批准文号批准
原材料、外购件入厂检验总规程 WT1301-02 共 3 页第1 页 1 目的 对进货检验过程实施控制，确保采购产品的质量符合规定的要求。 2 适用范围 本规程适用于本公司采购的进货检验。 3 职责 供应部负责进货产品的送检工作。 仓库负责进货产品进行登记入库。 研发部负责提供进货产品的检验和试验依据 质控部检验员负责进货产品检验，并对质量问题进行反馈。 供应部根据各部门反应的信息对供应商进行考评。 4 工作内容 外购件的分类 外购件主要是：电路板、电子元器件、外壳、电缆等。 进货检验判定 进货检验判定依据：外购件进货检验规程、产品图纸、技术等。 批次允收准则：进料检验必须以“0”缺陷为允收准则。 检验工作程序 供方供货——〉采购员（仓库）报检——〉检验员对待检物料进行抽样检验并填写检验结果——〉交质量负责人判定是否合格并批准同意入库。 供方首次供货： 供方必须将样件、自检报告单、合格证、生产许可证、营业执照和注册证书复印件等交由供应部门，质检部依据图纸等技术要求制定检验项目，交检验员进行检验，检验人员填写检验单。质检部已制定有检验项目的，检验员可直接按原检验项目检验。 样件检验完毕后，检验单交由供应部门，以据此做出鉴定报告，交由技术部、质检部作出结论。如供方连续三次供货均合格，经企业有关部门评审合格后，供应部门通知供方并列入《合格供货方名录》，根据供方情况制定供货份额。 资料来源编制 自拟 校对标准化 提出部 门 质检部审定 标记处 数 更改文件 号 签字日期 批准文 号 批准
塑料件检验标准.txt爱情是艺术，结婚是技术，离婚是算术。这年头女孩们都在争做小“腰”精，谁还稀罕小“腹”婆呀？高职不如高薪，高薪不如高寿，高寿不如高兴。检验标准 塑料件检验标准 1目的 本标准为IQC对塑料（包括五金件）来料检验、测试提供作业方法指导。 2适用范围 本标准适用于所有须经IQC检验、测试塑料（包括五金件）来料的检测过程。 3职责 IQC检查员负责按照本标准对相关来料进行检验、测试。 4工具 卡尺（精度不低于）。 打火机。 5外观缺陷检查条件 距离：肉眼与被测物距离30CM。 时间：10秒钟内确认缺陷。 角度：15-90度范围旋转。 照明：60W日光灯下。 视力：以上（含较正后）。 6检验项目及要求 塑壳 a.所有外观面光滑过渡、无注塑不良。 b.外观面无划伤、痕迹、压痕。 c.非喷涂面不能有喷涂印。 d.喷涂均匀完整、不粗糙、无暗纹、亮斑，不能有局部堆积，少油，纤维丝。喷涂是否牢固，硬度是否符合要求。 e.喷涂层色差光泽均匀、光亮。 6. 尺寸 测量下列尺寸，所有尺寸均须同图纸吻合或与样板一致。 a.五金槽的尺寸。 b.外型轮廓。 c.定位孔位置 d.特殊点位置及规格（超声线）。 a.原材料是符合相关设计要求。 b.防火材料应用打火机做实验（需在确保安全的条件下进行）。 a.将胶壳与相应的保护板、五金、支架等配件试装应配合良好。 b.必要时应取1-3个胶壳试超声，超声缝隙应均匀一致，焊接良好。 五金件 测量五金的尺寸，须与样品或BOM一致。 目测检查五金的色泽是否与样品一致，是否有划伤、变形，电镀层脱落等。 7检验方法 外观 使用目测法检查被检品的外观。 尺寸
南通万达锅炉有限公司 锅炉、压力容器用原材料入厂验收规则 2015(检)-11 编制： 审批： 质控部 2015年1月
1 范围 本标准规定了锅炉主要原材料入厂(及源地)检验规则、检查方法和验收要求。 本标准适用于固定式锅炉用主要原材料(以下简称：材料)，包括：锅炉用钢板、锅炉用钢管、型钢(25号及以上的槽钢和工字钢、t≥250mm的H型钢)、圆钢(用于制造拉杆和直径40mm及以上的吊杆)、结构钢板(用于制造大板梁的翼板和腹板的钢板)和焊接材料(包括焊条、焊丝、药芯焊丝和焊剂)。 除非合同另有规定，各种材料的入厂验收均应符合本标准要求。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。 当本标准的引用文件被修订的新文件代替时，按照“鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。”的原则，公司内应按最新版本的文件执行。 2.1 技术条件 GB/T247 钢板和钢带检验、包装、标志、外形、重量及允许偏差 GB/T699 优质碳素结构钢 GB/T700 碳素结构钢 GB/T702 热轧圆钢和方钢尺寸、外形、重量及允许偏差
GB/T706 热轧工字钢尺寸、外形、重量及允许偏差 GB/T707 热轧槽钢尺寸、外形、重量及允许偏差 GB/T709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T710 优质碳素结构钢热轧薄钢板和钢带 GB/T711 优质碳素结构钢热轧厚钢板和宽钢带 GB713 锅炉和压力容器用钢板 GB/T908 锻制圆钢和方钢尺寸、外形、重量及允许偏差 GB/T983 不锈钢焊条 GB/T984 堆焊焊条 GB/T1591 低合金高强度结构钢 GB/T2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T2102 钢管验收、包装、标志及质量证明书 GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T3077 合金结构钢 GB3087 低中压锅炉用无缝钢管 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T5117 碳钢焊条 GB/T5118 低合金钢焊条 GB/T5293 埋弧焊用碳钢焊丝和焊剂 GB5310 高压锅炉用无缝钢管 GB/T8163 输送流体用无缝钢管 GB/T10045 碳钢药芯焊丝 GB/T11263 热轧H型钢和部分T型钢 GB/T12470 低合金钢埋弧焊用焊剂 GB/T13237 优质碳素结构钢冷轧薄钢板和钢带 GB/T14957 熔化焊用钢丝 GB/T14958 气体保护焊用钢丝 GB/T17493 低合金钢药芯焊丝 GB/T17505 钢及钢产品交货一般技术条件 GB/T17853 不锈钢药芯焊丝 GB/T17854 埋弧焊用不锈钢焊丝和焊剂 3 术语与定义 下列术语和定义适用于本标准 3.1 入厂验收 锅炉制造厂通过验证和(或)检验对采购的材料予以确认。 3.2 补充要求 材料产品标准中已有规定，由锅炉制造厂在需要时选用的要求。 3.3 附加要求
南阳市鑫特电气有限公司 原材料及组部件进厂检验规程 （企业标准） 一．电磁线（含纸包扁线及漆包圆线） 1.参考标准：GB/T7633.1.3-2008《纸包绕组线》 GB/T6109.1.7-2008《漆包圆绕线》 2.检验项目及标准、方法（目测、千分尺、智能电阻测试仪，耐压 机、摇表 （1）线轮及线的排列情况：绕制电磁线的轮子必须结实完好、无松动现象，轮上绕制的导线必须排列紧密、平整。 （2）线径：线径的公差标准为圆线￠～￠为±扁线（3）绝缘层：a.漆包圆线：公差为：± 折弯180度后漆皮无裂纹 b.纸包扁线：公差为：± 绝缘纸的包裹必须紧固，无虚包现象。（4）电阻：绝缘电阻1.6以上取30米不大于4处针孔。 （5）耐压值：＞5000 3.其它相关规定： 3.1.其它无法检测项目取样品，每3个月到其它供应商处做检测。 3.2.连续一年内无大质量事故，小质量问题每年不超过3次，且整 改及时间，将被列为一级供应商，产品的抽检密度和次数将减少。
3.3.在抽检中发现有严重不合格或小质量问题没及时整改的将降低 供应商等级，并对其产品增加抽检密度及次数。 二．变压器油 1.参考标准： 2.检测项目、标准及方法（目测） 2.1.外观：颜色清澈透明，呈微黄色。在容器内摇动时，无沉淀或 杂质出现。 2.2.耐压值：新油≥35KV 2.3.油介质损耗率：≤0.05 2.4.简化试验（包含微水） 2.5.色谱分析 3.相关规定 3.1.连续10次以上的油样品全部试验合格，将列为一级供应商。 3.2.一级供应商的油样品将定期化验、简化、色谱等。 3.3.简化试验、色谱将定期到南阳市电业局化验室检测。 三、铁芯 1.参考标准： 1.1.GB/T2521-1996 冷轧晶粒取向，无取向磁性钢带（片） 1.2. 《变压器铁芯检验方法》 2.检测项目标准及方法（铁损测试仪、卡尺、目测） 2.1.电磁性能（铁损） 30Q130片
原材料检验规程汇编目录
1 非生产类物料及辅助物料检验规范第 2 页 2型钢原材料检验规范第4 页 3钢板类原材料检验规范第7 页 4钢管类原材料检验规范第9 页 5铜板原材料检验规范第11 页6其它板材类原材料检验规范第12 页7U-PVC f原材料验收规范第13页8五金件进料检验规范第15页9包装材料进料检验规范第16页10电子元件进料检验规范第17页11塑料件进料检验规程第18页12注塑用胶料原材料检验规范第19页
1非生产类物料及辅助物料检验规范 1 目的 对非生产物料及部分辅助物料的符合性、适用性进行初步验证，使采购物资能初步符合使用效果。 2 范围 适用于非产品用途的小五金配件、易燃化危品、工具、切削刀具、机电维修配件、模夹具材料、办公用具、厂房维修物料等，以及用于产品的部分辅助物料、低值易耗物料。 3检验细则 物资供应商应为合格供方。（临时供方物资由使用部门试用证实格后方可确认。） 验证物资的合格证、说明书或其它证明资料。 查验是否有图纸要求、规格型号要求或其它特殊要求等资讯。 检验物资的适用性及坚固耐用、安全性。 部件、配件是否齐全。 电器构件应安全可靠，符合国家电器安全规范。 接电试验后无异常声音、运转灵活，其应用性能完好。 验证有使用期限的物资是否在有效使用期限内。
物资有没有变形、变质、掺杂或沉淀严重等现象。 如属用于产品上的新物料，应做有关试验或试用。 计量器具验证如下内容：产品合格证、生产厂家、厂址、出编号及出厂日期，检验外观应完整无损、配件齐全，按相关内校检验规范进行 校验或送外校。 易燃化危品在验证时应注意远离火源，做好现场防护。 焊接工艺用的设备、电焊条、防护罩涉及特殊过程增加以下检测内容： a 电焊条药皮不能有裂纹、气泡、杂质、剥落、凸节、破头等 缺陷。
宁国中信零部件有限公司文件编号ZX-JY01-00 版本/版次01/01 发布日期2012年12月25日 橡胶原材料进厂检验规程实施日期2012年12月30日页次编码第 1 页共 2 页 编制审核批准 魏明明 1 目的：本规程旨在防止未经检验合格的原材料，不得流入用于研发和生产用原材料。确保研发的正确性和产品质量合格稳定。 2 适用范围：本规范适用于本公司，橡胶原材料的进厂检验。 3 检验依据： 1）国家标准、行业标准、企业标准。 2）产品的理化性能标准。 4 定义： 4.1 全检：将送检批原材料100%检验。 4.2 抽检：从送批原材料中抽取少量样本进行检验，接受准则为零缺陷。 5 职责： 4.1 采购部负责提供新供应商原材料的小样，交实验室进行化学分析。 4.2 采购部门对批量供货的供应商原材料到厂应及时通知实验室进行抽样化验。 4.3 实验室负责对采购部门提供的原材料小样，按国家标准（行业标准）规定的方法进行样品制备和化验，出具化验报告（含判定结论）；对已经批量供货的原材料按GB6734-86《成包合成生胶取样》等标准进行抽样化验，出具化验报告（含判定结论）。 6 工作流程： 6.1 对新型原材料，采购部门负责索要小样和理化指标标准（包括国家标准、行业标准、企业标准），填写化验通知单，将小样（附指标标准）送实验室进行化验。 6.2 实验室接到采购部门的抽检通知单后，立即到现场按有关标准抽取足够样品并封样，采购员和抽样员在抽样单上签字。 6.3 实验室按规定程序实施工作，出具化验报告（含化验判定结论）。 6.4 如果初次小样化验结果有一项以上（含一项）不合格，则应进行双倍平行抽样化验，如果合格，则判定该小样合格；如果双倍平行化验仍有一项不合格，则判定该批原材料不合格。 6.5 检验合格的批次，进货检验员在“来料检验报告”上加盖“合格”章，签字后保留质量联，并将“来料检验报行”的另一联及样本交于仓库。 6.6 仓库对检验合格的原材料予以办理入库。 6.7 不合格品执行《不合格品控制程序》 6.8 对于进货漏检、误检而造成生产过程中重大损失者，应根据不同程度追究质量组负责人和相关检验人员以及其他责任者的经济责任。 6.9 质量组每月做供方业绩评价表，向供方反馈，作为质量改进的依据。 6.10 原材料出现重大质量问题或突发性质量事故是及时传递信息并立即向供方反馈。
原材料入厂检验规程 文件号:T.J04-02 一、适用围 1．本规程根据《压力容器安全技术检察规程》、《锅炉压力容器安全暂停条例》、GB150-1998《钢制压力容器》以及有关材料标准制定。 2．本规程适用于本厂制造D2级（第一类、第二类）压力容器原材料的入厂检验规定。 3．本厂制造钢管塔及非容规控制容器原材料可参照本规定的要求控制与监督。 二、原材料入厂验收要求： 1．入厂原材料制造单位必须提供质量证明书（原件）或其复印件，质量证明书容必须根据其要求填写齐全，并经生产单位质检部门盖章确认和经销单位签字盖章确认（红印章）后方为有效。 2．入厂原材料（包括焊材，下同）应先按表1规定进行外观检验及工艺性试验，经合格后再进行理化复验。 3.厂原材料证明书提供各项数据齐全，质保书与入厂材料经检验员核对（实物标记、质 保书提供数据等）确认无误时，该材料可不进行入厂理化复验。 4.质量证明书提供数据有缺项或对提供数据有怀疑时，应进行理化复验。 5.复验结果不合格材料，不合格项目进行双倍取样复验，复验结果有一个试样不合格， 则该炉批材料为不合格，不合格材料不准入库使用。 6.超出本规程材料用于制造压力容器时，材料入厂验收项目及数量由材料责任人员与厂 技术人员研究决定。 7.经检验合格的材料应按统一牌号、统一批号，做好标识入库，按规定保管，严防混料。
表1
三、常用材料力学性能表。表2
取整管，大于25mm剖管切取纵向；C指GB2975-82，直径小于等于60mm试样中心与棒中心吻合，大于60mm试样中心在直径1/4处。
1、08A、H08E非沸腾钢允许Si含量不大于0.10％。 2、钢丝表面应光滑，不得有肉眼可见裂纹、折叠、结疤、氧化皮和锈蚀等有害缺陷存在。钢丝表面允许有不超出直径允差之半划伤。 3、铜钢丝最大含Cu量不得超过0.50％。
-* 注塑产品原料配比工艺规范 美的集团家用空调事业部发布
注塑产品原料配比工艺规范 1适用范围 本标准规定了美的-东芝开利合资公司注塑产品各种塑料件材料的配比工艺规范。 本标准适用于美的-东芝开利合资公司塑料件自制和外协供应单位、检验及品质管理部门。 2规范性引用文件 无 3定义 本标准采用下列定义。 3.1塑料 塑料是一种可塑成型的材料，它是以高分子聚合物为主要成分的混合物，在加热、加压等条件下具有可塑性，在常温下为柔韧的固体。所谓高分子聚合物，是指由许许多多结构相同的普通分子组成的大分子，它既存在于大自然中（称之为天然树脂），又能够用化学方法人工制取（称为合成树脂）。合成树脂是塑料的主体。在合成树脂中加入某些增塑剂、着色剂、稳定剂等添加剂，可以得到各种性能的塑料品种。 3.2热塑性塑料 热塑性塑料由聚合树脂制成，受热后软化或熔融，此时可成型加工，冷却后固化，再加热仍可软化。常用的热塑性塑料有：聚乙烯（PE）、聚丙烯（PP）及各种改性聚丙烯，丙烯腈-丁二烯-苯乙烯（ABS）、阻燃ABS、高抗冲聚苯乙烯（HIPS）、聚甲醛（POM），聚甲基丙烯酸甲酯（PMMA）、聚碳酸酯（PC）、聚酰胺（PA）等。 3.3热固性塑料 热固性塑料在开始受热时也可以软化或熔融，但是一旦固化成型就不会再软化，此时即使加热到接近分解的温度也无法软化，而且也不会溶解在溶剂中。常用的热固性塑料有酚醛塑料，氨基塑料，环氧塑料，不饱和聚酯等。 3.4HIPS塑料 HIPS为高抗冲聚苯乙烯，属于聚苯乙烯（PS）的改性材料，其质硬，透光性好，易着色，流动性好，成型收缩率小，成型工艺性好，易制造形状复杂的制品。主要应用于分体机面板、面框、底盘、导风条、装饰条，柜机进风格栅、出风框、横格栅、顶盖等外观塑料件。 3.5ABS塑料 ABS 塑料是一种三元共聚物，由丙烯腈（A），丁二烯（B）和苯乙烯（S）三种单体组成，微黄色、无毒、无味，不透明，吸水性小，遇火会燃烧，ABS冲击性、耐磨性、电性能好，拉伸强度、耐侯性差。广泛应用于分体机、柜机、窗机、移动空调、抽湿机等空调器产品的外观塑料件和结构塑料件； 3.6阻燃ABS
原材料入厂检验规定 编制： 审核： 审批： #####公司
1 范围 本检验规定适用于公司生产的设备用原材料。 原材料包括型钢、条钢（圆钢、矩形钢、六角钢）、钢板、钢管等。 2 检验人员必备标准 GB/T 2975 钢及钢制品力学性能试验取样位置及试样制备 GB/T 5310 高压锅炉用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB/T 8162 结构用无缝钢管 GB/T 13793 直缝电焊钢管 GB/T 1591 低合金高强度结构钢 GB/T 700 碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 1222 弹簧钢 GB/T 699 优质碳素结构钢 GB/T 3077 合金结构钢 GB/T 709 热轧钢板和钢带 GB/T 9787 热轧等边角钢尺寸、外形、重量及允许偏差 GB/T 3274 碳素结构钢和低合金结构钢_热轧厚钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 11263 热轧H型钢和剖分T型钢 GB/T 228 拉伸试验 GB/T 232 弯曲试验 GB/T 229 金属常温冲击韧性试验法 GB/T 13298 金属显微组织检验方法 GB/T 9441 球墨铸铁金相检验的规定 GB/T 4336 碳素钢和中低合金钢光谱分析方法 3 原材料的重要度分级 根据零部件材料在产品结构上的重要性，将原材料分成A级和B级。详见表1( A
级产品钢材一览表) 。 A级：构成最终产品的主要部分或关键部分，直接影响人身安全或最终产品的主要使用性能，可能导致顾客严重投诉、对产品实现有重要影响的材料。如振动器固定架、筛箱侧板等部件的原材料。 B级：一般原材料，构成最终产品非关键部位的原材料，它一般不影响最终产品的质量。 表1 A级产品钢材一览表（未列入此表的为B级） 4 原材料的检验规程 原材料进厂后，库房管理人员首先依据订货合同进行包装质量、外观质量、几何尺寸、材料数量、重量检查验收，然后填写“进货报检通知单”。

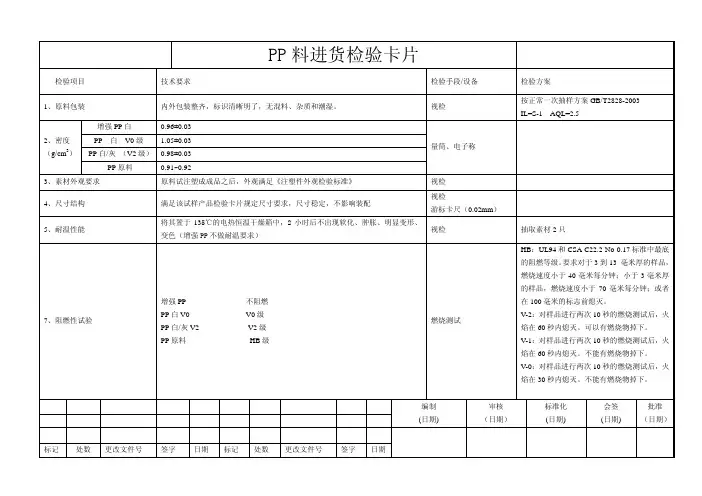

塑胶原料来料检验规范 1目的 规范生产物料的质量控制内容、方式方法及检验标准、允收准则。 2适用范围 适用于我司塑胶原材料的来料检验 3相关文件 国标文件： GB/2028.2003《计数抽样检验程序》 4定义 4.1致命缺陷：（Critical）危及人生安全或易招致不安全因素的项目以及导致其基 本功能质量失效的项目。严重缺陷：（Major ）不符合特性要求，且可能导致 功能失误或降低原有使用功能的项目。次要缺陷：（Minor ）单位产品的一般 性质量特征不符合规定或单位产品的质量特性轻微不符合规定，对产品的 使用性能没有影响或只有轻微影响的项目。 5规范 5.1 检验项目与检验标准 5.1.1 IQC按照下表内容进行检验，检验结果记录于《来料检验报告》中。 序检验项目检查内容及质量要求检查时机检验方法允收准则检验 号及工具Maj Min Cri 色泽对比首批来料留样颜色，不可有明显色 领用前目视无色差√差。 1 外 杂点 将抽取的原料放在干凈白纸上检查，原料 领用前目视无杂点√ 观中应无黑点和杂质。 外形常见塑胶原料外观特征详参见 5.2 领用前目视相似√ 1. 要求供应商提供材料物性表确认是否 入库前√满足客户要求 2. 请供应商提供有害物质分析数据报告 入库前√确认是否符合客要求。 目视经生产能 3. 必要时可做燃烧试验：用镊子夹持胶 2 满足试样 特性粒在火焰中燃烧 ,观察火焰的颜色和燃 领用前的特性要√烧时挥发出的气味。 (常见塑胶燃烧时求。 火焰颜色和气味参见 5.3)。 目视比对 制品的强韧性、光亮度、透明度、颜色量产前弯曲冲击√ 试验 3 包装1.包装不可有潮湿、破裂现象，封口应严 入库前目视正确√密。
原材料进货检验规程 1.目的对生产用原材料进货检验过程实施控制，确保采购产品的质量符合规定的要求。 2. 2. 范围本规程适用于本公司采购的生产原材料检验。 3.3. 职责 4.3.1根据仓库提供的《原材料请验单》负责对原材料进行取样； 5.3.2根据《重庆龙者低碳环保科技有限公司原材料检验技术标准》对原材料指标进行检验和试验； 6.3.3填写原材料检测记录，建立台账； 7.3.4对首次到厂的原材料进行留样； 8.3.5质检部负责将检测结果反馈至相关部门； 9.3.6对不合格材料严格按照检测流程进行处理，严禁私自接收或放行。 10.4. 工作内容 11.4.1进货检验判定标准进货检验判定依据：《重庆龙者低碳环保科技有限公司原材料检验技术标准》 12.4.2检验工作程序首次供货：供方需将样品、自检报告单、合格证、生产许可证、营业执照和注册证书原件或复印件等交由采购部门，采购部门开具《原材料请验单》，并将供方提供的样品、自检报告单、合格证原件或复印件等材料送至质检部，质检部负责人安排质检员进行检验，质检员填写《原材料检测记录》。如果合格，质检员和质检部负责人在《原材料请验单》上签字确认并反馈至采购
部门，并填写工作联系单反馈至技术部，以据此做出鉴定报告，采购部门通知供方并列入《合格供货方清单》，根据供方情况制定初步供货份额；如果不合格，质检员和质检部负责人在《原材料请验单》上签字确认并反馈至采购部门，质检部填写《工作联系单》反馈至技术部。合格样品要投入生产使用，需技术部出具相关证明。非首次供货：供方需提供质检报告、理化实验报告单、合格证等资料，仓库开具《原材料请验单》，并将《原材料请验单》和供方提供的质检报告、理化实验报告单、合格证原件或复印件等资料送至质检部，质检部确认后安排质检员进行检验，质检员填写《原材料检测记录》。如果合格，质检员和质检部负责人在《原材料请验单》上签字确认并反馈至仓库，据此仓库入库；如果不合格，质检员和质检部负责人在《原材料请验单》上签字确认并反馈至仓库，质检部填写《不合格原材料处理单》反馈至技术部。不合格原材料需要让步放行时，需技术部在《不合格原材料处理单》签字确认放行，并由质检部填写《工作联系单》送至仓库办理入库。供方提供质的检报告、理化实验报告单、合格证等资料由质检部存档保存。 13.4.3检验工作要求 14. 4.3.1检验员严格按照《原材料进货检验规程》、《重庆龙者低碳环保科技有限公司原材料检验技术标准》，质检部和技术部的要求，进行检查并如实填写检测数据； 15.4.3.2检查结果报质量负责人，质量负责人依据《原材料进货检验规程》、《重庆龙者低碳环保科技有限公司原材料检验技术标准》、
原材料进厂检验规范 编制：宫建军 审核：李同国 批准：王金霞 状态：受控 分发号：FW-04 2011年03月20日 淄博尚莫多阀门电控设备有限公司
原材料进厂检验规范 本厂原材料包括：外协铸件、外购标准件 铸造成品的检验规范 一、按合同、铸型图纸和铸件订货单及工艺上标明的铸件采用的标准、材料元素牌号含量 百分素、重量、数量的核对和各种性能检测、无损探伤检验 二、检验内容和方法铸件的检验项目主要有外观质量、尺寸精度、内在质量 1.外观质量检验包括：表面缺陷检验、表面粗糙度检验 （1）表面缺陷检验，如：粘沙、气孔、砂眼、夹渣、冷隔、微裂纹等。 （2）表面粗糙度的检验 铸件表面由于金属液的静压力和热作用，以及模型表面粗糙度、砂粒粗细等造成表面不
同的粗糙度 2.尺寸精度的检验 铸件的尺寸公差体系主要包括尺寸公差、错型量、壁厚公差
壁厚公差壁厚公差可选用其它尺寸的一般公差低一级。如：图样一般尺寸公差为CT12级，则壁厚公差可选用CT13级。测量工具一般为卡钳、游标卡尺、测厚仪等。 3、内在质量的检验铸件的内在质量检验包括内部缺陷检验、强度及致密性检验、化 学成分检验、力学性能检验和金相组织 （1）内部缺陷的检验
（2）强度及致密性的检验 （3）化学成分的检验 化学成分的检验应按国际（国家）有关标准及合同规定的要求执行；化学成分检验 一般作为铸件检验的参考内容；化学成分的检验主要有炉前控制性检验和浇注试棒检验。 1）炉前控制性检验：此法是一种控制性检验，便于及时调整熔化的铁水成分，使之波动在标准或合同的要求范围内，检验方法按炉前质量检验方法进行。 2）浇注试棒检验：此法是事后把关，由铸件厂提供同炉浇注的铁水试棒，通过理化试验仪器进行化学元素和残余量分析，根据理化试验报告单对照标准或合同进行判断；必要时可直接在铸件上取样重复成品分析检验。 成品分析可由需方自行分析，从每一炉、每一批或每个铸件上取其有代表性的样品。当钻屑取样时，一般应取自表面下至少6.5 mm处，当铸件厚度小于12 mm时取中心部位。分析结果应符合表1的规定，其分析允许偏差应符合GB/T 222的规定，成品分析偏差不能作为铸件出厂的验收依据。 化学分析取样方法按GB/T 222的规定，化学成分仲裁分析按GB/T 223的规定。 铸件化学成分
xxxx公司 文件类别作业文件（技术指导文件）主导部门技术部文件名称塑胶原材料来料检验规范管制类别受控文件编号xx-xx-xx-xxx 文件版次A0 文件修订记录 版次修改单号修订内容修订日期修订者 A0 页码 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 版次 文件会签 总经理室市场部 技术部行政部 生产部采购部 品质部财务部 核准审 核 制 修
1 目的 规范生产物料的质量控制内容、方式方法及检验标准、允收准则。 2 适用范围 适用于本厂塑胶原材料的来料检验。 3相关文件 程序文件：Q/ZT01.CJ01《进料检验作业指导书》、ZT-QP-22-01《不合格品控制程序》 国标文件：GB/2028.2003《计数抽样检验程序》 4定义 致命缺陷：（Critical）危及人生安全或易招致不安全因素的项目以及导致其基本功能质量失效的项目。 严重缺陷：（Major）不符合特性要求，且可能导致功能失误或降低原有使用功能的项目。 次要缺陷：（Minor）单位产品的一般性质量特征不符合规定或单位产品的质量特性轻微不符合规定，对产品的使用性能没有影响或只有轻微影响的项目。 5规范 5.1检验项目与检验标准 5.1.1 IQC按照下表内容进行检验，检验结果记录于《来料检验报告》中。 序号检验 项目 检查内容及质量要求 检查 时机 检验方法 及工具 允收 准则 缺陷等级 Cri Maj Min 1 外 观 色泽 对比首批来料留样颜色,不可有明显 色差。 领用开包 生产前 目视无色差√杂点 将抽取的原料放在干凈白纸上检 查，原料中应无黑点和杂质。 领用开包 生产前 目视无杂点√外形对比上批来料留样颗粒形状 领用开包 生产前 目视 基本 相同 √ 2 特性1.检查供应商提供的材质测试报告 是否符合材料物性参数表规定 入库前 目视经生产 能满足 产品的 特性要 求。 √2.请供应商提供有害物质分析数据 报告确认是否符合客要求。 入库前√3.必要时可做燃烧试验:用镊子夹持 胶粒在火焰中燃烧,观察火焰的颜色 和燃烧时挥发出的气味。(对比上一 批来料制品留样)。 领用开包 生产前 √ 4.制品的强韧性、光亮度、透明度、 颜色。(对比上一批来料制品留样)。 稳定生产 前 目视比对 弯曲冲击 试验 √ 3 包装1.包装不可有潮湿、破裂现象，封口 应严密。入库前目视正确 √2.牌号和批号应清晰。√
原材料入厂检验规定 Prepared on 24 November 2020
原材料入厂检验规定 编制： 审核： 审批： #####公司 1 范围 本检验规定适用于公司生产的设备用原材料。 原材料包括型钢、条钢（圆钢、矩形钢、六角钢）、钢板、钢管等。 2 检验人员必备标准 GB/T 2975 钢及钢制品力学性能试验取样位置及试样制备 GB/T 5310 高压锅炉用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB/T 8162 结构用无缝钢管 GB/T 13793 直缝电焊钢管 GB/T 1591 低合金高强度结构钢 GB/T 700 碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 1222 弹簧钢 GB/T 699 优质碳素结构钢 GB/T 3077 合金结构钢 GB/T 709 热轧钢板和钢带 GB/T 9787 热轧等边角钢尺寸、外形、重量及允许偏差 GB/T 3274 碳素结构钢和低合金结构钢_热轧厚钢板和钢带 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 11263 热轧H型钢和剖分T型钢 GB/T 228 拉伸试验 GB/T 232 弯曲试验
GB/T 229 金属常温冲击韧性试验法 GB/T 13298 金属显微组织检验方法 GB/T 9441 球墨铸铁金相检验的规定 GB/T 4336 碳素钢和中低合金钢光谱分析方法 3 原材料的重要度分级 根据零部件材料在产品结构上的重要性，将原材料分成A级和B级。详见表1( A 级产品钢材一览表) 。 A级：构成最终产品的主要部分或关键部分，直接影响人身安全或最终产品的主要使用性能，可能导致顾客严重投诉、对产品实现有重要影响的材料。如振动器固定架、筛箱侧板等部件的原材料。 B级：一般原材料，构成最终产品非关键部位的原材料，它一般不影响最终产品的质量。 表1 A级产品钢材一览表（未列入此表的为B级）
温州恒田模具发展有限公司电器部 企业标准 HTDQ-BZ-026 检验标准及规范（塑胶原料检验规范） 受控状态：受控A/0 文件版号：文件制订：品质部 文件审核：张丹鹰
文件批准： 实施2018-08-10发布 2018-08-15 温州恒田模具有限公司电器部发布 标准文件修改页
1.目的 规范生产物料的质量控制内容、方式方法及检验标准、允收准则。 2.范围 适用于我司塑胶原材料的来料检验。除另有特殊要求外，均按此文件执行。 引用文件3. ）检索的逐批检验部分：按接收质量限（AQL计数抽样检验程序第13.1 GB/T2828.1-2012抽样计划 4.定义 4.1致命缺陷：（Critical）危及人生安全或易招致不安全因素的项目以及导致其基本功能质量失效的项目。 4.2严重缺陷：（Major）不符合特性要求，且可能导致功能失误或降低原有使用功能的项目。 4.3次要缺陷：（Minor）单位产品的一般性质量特征不符合规定或单位产品的质量特性轻微不符合规定，对产品的使用性能没有影响或只有轻微影响的项目。 5.职责 5.1质量部负责编制来料的检验标准和方法。 5.2物料部负责按需求采购塑料粒子，并要求供应商提供检测报告。 6.规范 6.1检验项目与检验标准
求供应商提供相关检测报告，如SGS检测报告等。 6.5可靠性测试：加工成塑胶部件后的测试项目与测试方法 6.5.1外壳韧性强度试验 6.5.1.1外壳、内盖或其他塑胶部件注塑成型后，待部件自然冷却后，用弹簧冲击锤在其薄弱部位，连续施加0.5J的冲击力6次，部件完好无损为合格，不应出现部件有破损、裂纹等。 6.5.1.2用夹具固定好外壳、内盖或其他塑胶部件，并用测试治具固定待部件的另一端测试部位，用推拉力计，施加5KG的力。测试后部件不扭曲变形即为合格。（测试的具体操作方法见参考图） 6.5.2连接头抗拉伸强度试验 6.5.2.1连接头部件注塑成型后，待部件自然冷却后，将连接头横向固定在夹具上，并在连接头的另上端施加10KG垂直重力。历时1分钟，部件完好无损为合格，部件不应出现有断裂等现象。 6.5.3部件耐高温测试 外壳、隔热盒等类型的部件，各准备几个样本，放入烘箱内，将烘烤温度设置为
山东遨游汽车制动系统股份有限公司标准 QB/AY001-2011 铸造原辅原材料验收规范 编制： 审核： 批准： 2011-03-10发布2011-03-10实施 1 山东遨游汽车制动系统股份有限公司
山东遨游汽车制动系统股份有限公司标准 QB/AY001-2011 铸造原辅材料验收规范 前言 本标准是企业根据现有工艺条件对铸造选用原辅原材料进行质量控制的企业检验标准。 本标准由山东遨游汽车制动系统股份有限公司于2011年3月制订，于2011年3月10日正式实施。 本标准起草单位：山东遨游汽车制动系统股份有限公司 技术中心、质量部、铸造制造部。 本标准起草人：吕广慈、李学联、韩建华、韩见波。 2 山东遨游汽车制动系统股份有限公司发布2011-03-10实施
山东遨游汽车制动系统股份有限公司标准 QB/AY001-2011 铸造原辅材料验收规范 目录 前言 一、主题内容及适用范围 二、引用标准 三、原材料管理原则 四、金属材料 五、非金属材料
山东遨游汽车制动系统股份有限公司发布2011-03-10实施 山东遨游汽车制动系统股份有限公司标准 QB/AY001-2011 铸造原辅材料验收规范 一、主题内容与适用范围 1.1.1本标准根据国家标准，结合本企业具体情况 制定所用原材料的技术条件及检验标准。 1.1.2本标准适用于企业型砂铸造铸造件生产。 二、引用标准 GB1348-88 《球墨铸铁件》 GB1412-85 《球墨铸铁用生铁》 GB9442-88 《铸造用硅砂》 ZBJ31009-90 《铸造用膨润土和粘土》 GB/T4138-93 《稀土镁硅铁合金》 GB2272 -87 《硅铁》 GB3795-87 《锰铁》 ZBJ31002-88 《湿型铸造用煤粉》
检验作业指导书文件编号 产品名称塑料原料版本A/0生效日期
1、目的 规范塑料原材料的检验和试验要求，确保塑料原材料的进货质量, 从而保证产品的质量。 2、范围 本标准适用于公司所有的塑料原料的常规检验或全性能检验。 3、检验要求： 3.1 检验时间 : 外观类检验应在收货当场进行, 其余检验宜在收货后三天内完成. 3.2 检验环境：温度 15-25 度，相对温度 40% 3.3 检验场地 : 因塑料原料有异味 , 故宜在空旷通风的场地进行检验. 3.4 抽样方案 : 详见下面”备注 ( 抽样 ) ”. 3.5检验视角要求 检验员眼睛与手上检测物品成30～ 45 度角，并沿着垂直轴向左／右各旋转15 度。 3.6检验距离要求 眼睛距离产品 40～50cm直视为准。 4、相关术语 4.1 ABS ：丙烯腈 - 丁二烯 - 苯乙烯共聚物，通常为浅黄色或乳白色的粒料。 4.2 PC ：分子链中含有碳酸酯基的高分子聚合物，是一种无色透明的塑料。
4.3 POM ：甲醛聚合物，一种没有侧链、高密度、高结晶性的线型聚合物，表面淡黄或白色。 4.4 PA66 ：半透明或不透明乳白色结晶形聚合物，具有可塑性。 4.5 PA6 ：乳白色或微黄色透明到不透明角质状结晶性聚合物。 4.6 PP ：由丙烯聚合而得的热塑性树脂，通常为半透明无色固体，无臭无毒。 4.7 PE ：由乙烯聚合制得的热塑性树脂，无臭无毒，手感似蜡。 4.8 PVC ：氯乙烯聚合而成的热塑性树脂，为无定形结构的白色粉末，支化度较小。 4.9 TPR ：具有橡胶弹性同时无需硫化的热塑性橡胶材料，为透明或本白色颗粒，表面呈亮面，具 有较好的反光性能。 4.10 TPU ：热塑性聚氨酯弹性体橡胶，是一种透明的塑胶颗粒。 4.11 PMMA 聚甲基丙烯酸甲酯，具有优良的透明度。 4.12 PBT:聚对苯二甲酸丁二醇酯为主体所构成的乳白色半透明到不透明、结晶型的热塑性树脂。 4.13 PPO:由2，6-二甲基苯酚合成的聚苯醚，一般呈土黄色粉末状。 4.14 SAN（AS）：丙烯腈 - 苯乙烯的共聚物。透明椭圆柱状固体颗粒，一般有浅蓝色和浅黄色两种底 色。 编制部门审核审核批准
Q M W 广东美的厨房电器制造有限公司企业标准 QMW-J03.175-2015a 厨房电器塑料材料技术标准 2015–03-01发布2015-04-01实施广东美的厨房电器制造有限公司发布
目次 IV 4.1 外观及包装要求 (1) 4.1.1 颗粒外形要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ 4.1.2 颗粒均匀性要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１ 4.1.3 颜色要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 4.1.4 包装要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 4.1.5 标示要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 4.1.6 运输与仓储要求 (2) 4.1.7 材料的环保要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.1.8 材料的技术性能指标要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2塑胶的原材料技术性能要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2.1原材料的密度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2.2原材料的含水率测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2.3原材料的灰份测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2.4原材料的融熔指数的测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2.5原材料的热变形温度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２ 4.2.6原材料的维卡软化温度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.7原材料的阻燃特性测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.8原材料的冲击强度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.9原材料的拉伸强度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.10原材料的断裂伸长率测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.11原材料的弯曲强度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.12原材料的弯曲模量测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３ 4.2.13原材料的材料收缩率测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.2.14原材料球压温度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 4.2.15原材料灼热丝起燃温度测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ 4.2.16原材料的100%二次料性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ 4.2.17原材料的15%二次料+85%原料的性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ 4.2.18原材料的30%二次料+70%原料的性能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４ 4.2.19原材料的样条残余应力的测试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４
