无机材料科学基础综
合测试9
测试九问答与计算
1．（5分）Si和Al的原子量非常接近（分别为28.09和26.98），但SiO
2及Al
2
O
3
的密度相差很大（分别为 2.65 g/cm3及 3.96 g/cm3）试运用晶体结
构及鲍林规则说明这一差别。
2．（15分）石墨、云母和高岭石具有相似的结构，请分析它们结构的区别以及由此引起的性质上的差异。
3．（1）（5分）在MgO晶体中，肖特基缺陷的生成能为6 ev，分别计算 25 ℃和 1600℃时热缺陷的浓度。（2）（5分）如果MgO晶体中，含有百万
分之一的Al
2O
3
杂质，则在 1600 ℃时，MgO晶体中是热缺陷占优势还是杂质缺陷占优势？请说明原因。
4．（15分）非化学计量缺陷的浓度与周围气氛的性质、压力大小相关，如果增大周围氧气的分压，非化学计量化合物的密度将发生怎样的变化？为什么？
5．（10分）在组成为16Na
2O.xB
2
O
3
.(84-x)SiO
2
的熔体中，当x<15 mol％时，增加B
2
O
3
的含量使粘度升高；当x> 15mol％时，增加B
2
O
3
的含量，反而会
使粘度降低，为什么？
6．（10分）用Na
2CO
3
和Na
2
SiO
3
分别稀释同一粘土泥浆，试比较电解质加入量相同时，两种泥浆的流动性、触变性和坯体致密度的大小。
7．（10分）试说明中各项所代表的意义，并解释同样是间隙扩散机构，为什么在相同的温度下，杂质在介质中的扩散系数比介质本身形成间隙离子的扩散系数大？
8．（10分）扩散系数与哪些因素有关？为什么？为什么可以认为浓度梯度大小基本上不影响D值，但浓度梯度大则扩散得快又如何解释？
9．（1）（8分）当测量氧化铝－水化物的分解速率时，一个学生发现在等温实验期间，重量损失随时间线性增加到50％左右。超出50％时重量损失的速率就小于线性规律。线性等温速率随温度指数地增加，温度从 451℃增加到 493℃时速率增大10倍，试计算反应活化能。（2）（7分）何谓矿化剂？在固相反应中加入少量矿化剂可促进反应加速进行，解释其原因。
10．（10分）为什么在成核生长机理相变中，要有一点过冷或过热才能发生相变？什么情况下需要过冷，什么情况下需要过热？
11．（10分）当球形晶核在液态中形成时，整个自由焓的变化ΔG＝4πr2γ+4/3πr3ΔGv，式中r为球形晶核的半径，γ为液态中晶核的表面能，ΔGv
为液相中单位体积晶核形成的体积自由焓变。求证晶核的临界半径r
c 和成核势垒ΔG
c
。如在液态中形成边长为a的立方体晶核时，求晶核的临界立方体边
长a
c 和成核势垒ΔG
c
。
12．（10分）在 1500 ℃MgO正常晶粒长大期间，观察到晶体在 1小时内从 1 μm直径长大到10 μm。如已知晶界扩散能为60 kcal/mol，试推测在1600 ℃下 4小时后晶粒的大小，并解释为什么在烧结粉末体中加入少量添加物可促进烧结？
13．如图所示为A－B－C三元系统相图，在△ABC内有D
1、D
2
、D
3
、D
4
四个化合物。
（1）（2分）说明四个化合物的性质；
（2）（8分）划分副三角形，分析E、F、G、H、I、J、K点的性质，并写出相平衡方程式；
（3）（2分）用箭头标出DABC边上及各界线上的温降方向，并判断各界线性质；
（3）（5分）分析点配料组成为M的熔体从高温冷却至低温的平衡析晶过程，写出相平衡表达式；
（4）（3分）计算M熔体在冷却析晶过程中，其液相组成刚达到结晶结束点时，平衡共存各相的百分含量。
答案九
1．（5分）Si和Al的原子量非常接近（分别为28.09和26.98），但SiO
2及Al
2
O
3
的密度相差很大（分别为2.65 g/cm3及3.96 g/cm3）试运用晶体结构及鲍林
规则说明这一差别。
解：在Al
2O
3
中，Al3+的择优配位数为6，键强度为，要求四个铝原子与每个O2-直接相邻；而O2-采取近似六方密堆积排列，铝原子充填于三分之二的
八面体空隙中，使Al
2O
3
晶体结构紧密，孔隙率低。在SiO
2
晶体中，Si4+属于高价低配位性质的正离子，为求稳定，则整个结构以硅氧四面体[SiO
4
]顶角相联成骨
架结构，结构疏松，空隙率大。从而可知，SiO
2的单位晶胞体积比Al
2
O
3
大得多。在两者原子量接近的情况下，SiO
2
晶体的密度就会显得小得多。
2．（15分）石墨、云母和高岭石具有相似的结构，请分析它们结构的区别以及由此引起的性质上的差异。
解：石墨、云母和高岭石均具有层状结构，但层的形状及层间情况各不相同。石墨的每层基面上的碳原子有强的定向共价键结合在一起形成六角形排列，层与层之间由微弱的范德华力键合，使石墨结构具有很强的方向性，表现出垂直于层方向的线膨胀系数比层平面方向大27倍。
云母具有复网层状（2∶1层状）结构，其硅氧片中有四分之一的Si4+被Al3+取代，表现出荷电性，于是在两复网层的六节环间隙中，存在着配位数为12的K+。K+呈统计分布，与硅氧层的结合能力较弱，所以云母在层面上易发生解理，可被剥成片状。
高岭石的结构是单网层状（1：1层状），层与层以氢键相联成一整体。由于层间的结合力弱（比分子间力强），使它容易理解为片状小晶体，但OH-O 之间仍有一定的吸引力，单网层间不易进入水分子，故不因水含量增加而发生膨胀。
3．（1）（5分）在MgO晶体中，肖特基缺陷的生成能为6 ev，分别计算25 ℃和1600℃时热缺陷的浓度。（2）（5分）如果MgO晶体中，含有百万分之一的
Al
2O
3
杂质，则在1600 ℃时，MgO晶体中是热缺陷占优势还是杂质缺陷占优势？请说明原因。
解：（1）根据热缺陷浓度公式
已知：
当T＝25℃＝298K及T＝1600℃＝1873K时，
（2）在MgO中加入Al
2O
3
的杂质缺陷反应为：
（1）
由（1）式可知：［Al
2O
3
］＝［V’’
Mg
］
当加入10－6Al
2O
3
时，杂质缺陷的浓度为［V’’
Mg
］
杂
＝［Al
2
O
3
］＝10－6
而在1600℃下的热缺陷［V’’
Mg ］
热
＝8×10－9
显然：［V’’
Mg杂］>［V’’
Mg
］
热
即：杂质缺陷占优势。
4．（15分）非化学计量缺陷的浓度与周围气氛的性质、压力大小相关，如果增大周围氧气的分压，非化学计量化合物的密度将发生怎样的变化？为什么？
解：TiO
2－x 、ZrO
2－x
氧离子空位型：有，则PO
2
↑：↓，密度↑
或
Fe
1－x O、Cu
2-x
O阳离子空位型：有，则PO
2
↑：↑，密度↓
或
Zn
1+x 和Cd
1+x
O阳离子填隙型：有，则PO
2
↑：↓，密度↓
UO
2+x 氧离子填隙型：有，则PO
2
↑：↑，密度↑
5．（10分）在组成为16Na
2O.xB
2
O
3
.(84-x)SiO
2
的熔体中，当x<15 mol％时，增加B
2
O
3
的含量使粘度升高；当x> 15mol％时，增加B
2
O
3
的含量，反而会使粘度降
低，为什么？
解：当x=0时，组成为16Na
2O. 84SiO
2
∵ R===2.19
∴x=2 R－Z=2×2.19－4=0.38（平均非桥氧数）结构中的每个[SiO
4
]中有0.38个非桥氧，存在部分断网。（1）当x<15mol%时，>1 游离氧充足
引入的B3+处于[BO
4]中，加入到[SiO
4
]中，网络起连网作用，聚合程度增加，粘度增加。
（2）x=15mol%时（∵考虑到Na
2
O的挥发，一般为=1）结构最紧密，粘度最大。
（3）x>15mol%时, <1 游离氧不足，则：[BO
4][BO
3
]，结构致密度降低，粘度降低。
即：由于B3+配位数变化，造成粘度曲线上出现转折，这称为硼反常现象。
1螺位错：柏格斯矢量与位错线平行的位错。 2同质多晶：同一化学组成在不同热力学条件下形成结构不同的晶体的现象。 3晶胞：指晶体结构中的平行六面体单位，其形状大小与对应的空间格子中的单位平行六面体一致。 4肖特基缺陷：如果正常格点上的原子，热起伏过程中获得能量离开平衡位置，迁移到晶体的表面，在晶格内正常格点上留下空位，即为肖特基缺陷。肖特基缺陷：如果正常格点上的原子，热起伏过程中获得能量离开平衡位置，迁移到晶体的表面，在晶格内正常格点上留下空位，即为肖特基缺陷。 5聚合：由分化过程产生的低聚合物，相互作用，形成级次较高的聚合物，同时释放出部分Na2O，这个过程称为缩聚，也即聚合。 6非均匀成核：借助于表面、界面、微粒裂纹、器壁以及各种催化位置而形成晶核的过程。7稳定扩散：扩散质点浓度分布不随时间变化。 8玻璃分相：一个均匀的玻璃相在一定的温度和组成范围内有可能分成两个互不溶解或部分溶解的玻璃相(或液相)，并相互共存的现象称为玻璃的分相(或称液相不混溶现象)。 9不一致熔融化合物：是一种不稳定的化合物。加热这种化合物到某一温度便发生分解，分解产物是一种液相和一种晶相，两者组成与化合物组成皆不相同，故称不一致熔融化合物。10晶粒生长：无应变的材料在热处理时，平均晶粒尺寸在不改变其分布的情况下，连续增大的过程。 11非本征扩散：受固溶引入的杂质离子的电价和浓度等外界因素所控制的扩散。或由不等价杂质离子取代造成晶格空位，由此而引起的质点迁移。（2.5）本征扩散：空位来源于晶体结构中本征热缺陷，由此而引起的质点迁移。 12稳定扩散：若扩散物质在扩散层dx内各处的浓度不随时间而变化，即dc/dt=0。不稳定扩散：扩散物质在扩散层dx内的浓度随时间而变化，即dc/dt≠0。这种扩散称为不稳定扩散。（2.5分） （2.5分） 13可塑性：粘土与适当比例的水混合均匀制成泥团，该泥团受到高于某一个数值剪应力作用后，可以塑造成任何形状，当去除应力泥团能保持其形状，这种性质称为可塑性。（2.5晶胞参数：表示晶胞的形状和大小可用六个参数即三条边棱的长度a、b、c和三条边棱的夹角α、β、γ即为晶胞参数。 14一级相变：体系由一相变为另一相时，如两相的化学势相等但化学势的一级偏微商(一级导数)不相等的称为一级相变。 15二次再结晶：是液相独立析晶：是在转熔过程中发生的，由于冷却速度较快，被回收的晶相有可能会被新析出的固相包裹起来，使转熔过程不能继续进行，从而使液相进行另一个单独的析晶过程，就是液相独立析晶。（2.5） 16泰曼温度：反应物开始呈现显著扩散作用的温度。（2.5） 17晶子假说：苏联学者列别捷夫提出晶子假说，他认为玻璃是高分散晶体（晶子）的结合体，硅酸盐玻璃的晶子的化学性质取决于玻璃的化学组成，玻璃的结构特征为微不均匀性和近程有序性。无规则网络假说：凡是成为玻璃态的物质和相应的晶体结构一样，也是由一个三度空间网络所构成。这种网络是由离子多面体（三角体或四面体）构筑起来的。晶体结构网是由多面体无数次有规律重复构成，而玻璃中结构多面体的重复没有规律性。 18正尖晶石；二价阳离子分布在1／8四面体空隙中，三价阳离子分布在l／2八面体空隙的尖晶石。 19液相独立析晶：是在转熔过程中发生的，由于冷却速度较快，被回收的晶相有可能会被
初三九年级上册数学 压轴解答题综合测试（Word 版 含答案） 一、压轴题 1．如图，在四边形ABCD 中，9054ABC BCD AB BC cm CD cm ∠=∠=?===，，点 P 从点C 出发以1/cm s 的速度沿CB 向点B 匀速移动，点M 从点A 出发以15/cm s 的速 度沿AB 向点B 匀速移动，点N 从点D 出发以/acm s 的速度沿DC 向点C 匀速移动．点 P M N 、、同时出发，当其中一个点到达终点时，其他两个点也随之停止运动，设移动时 间为ts ． （1）如图①， ①当a 为何值时，点P B M 、、为顶点的三角形与PCN △全等?并求出相应的t 的值； ②连接AP BD 、交于点E ，当AP BD ⊥时，求出t 的值； （2）如图②，连接AN MD 、交于点F ．当38 83 a t == ，时，证明：ADF CDF S S ??=． 2．已知，如图1，⊙O 是四边形ABCD 的外接圆，连接OC 交对角线BD 于点F ，延长AO 交BD 于点E ，OE=OF. （1）求证：BE=FD ； （2）如图2，若∠EOF=90°，BE=EF ，⊙O 的半径25AO =ABCD 的面积； （3）如图3，若AD=BC ； ①求证：22?AB CD BC BD +=；②若2?12AB CD AO ==，直接写出CD 的长. 3．已知：在ABC 中，,90AC BC ACB ? =∠=，点F 在射线CA 上，延长BC 至点 D ，使CD CF =，点 E 是射线B F 与射线DA 的交点．
（1）如图1，若点F 在边CA 上； ①求证：BE AD ⊥； ②小敏在探究过程中发现45BEC ?∠=，于是她想：若点F 在CA 的延长线上，是否也存在同样的结论？请你在图2上画出符合条件的图形并通过测量猜想BEC ∠的度数． （2）选择图1或图2两种情况中的任一种，证明小敏或你的猜想． 4．如图, AB 是⊙O 的直径,点D 、E 在⊙O 上,连接AE 、ED 、DA ,连接BD 并延长至点C ,使得DAC AED ∠=∠． （1）求证: AC 是⊙O 的切线； （2）若点E 是BC 的中点, AE 与BC 交于点F ， ①求证: CA CF =； ②若⊙O 的半径为3，BF =2,求AC 的长． 5．如图，在?ABCD 中，AB ＝4，BC ＝8，∠ABC ＝60°．点P 是边BC 上一动点，作△PAB 的外接圆⊙O 交BD 于E ． （1）如图1，当PB ＝3时，求PA 的长以及⊙O 的半径；

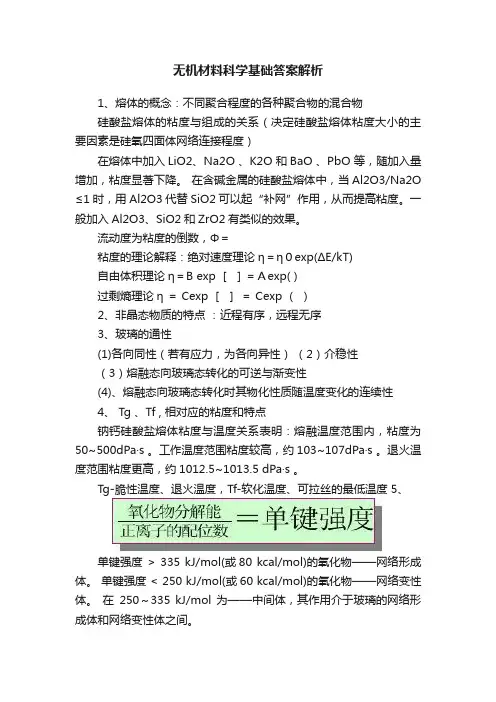

1、熔体的概念:不同聚合程度的各种聚合物的混合物 硅酸盐熔体的粘度与组成的关系(决定硅酸盐熔体粘度大小的主要因素就是硅氧四面体网络连接程度) 在熔体中加入LiO2、Na2O 、K2O 与BaO 、PbO 等,随加入量增加,粘度显著下降。 在含碱金属的硅酸盐熔体中,当Al2O3/Na2O ≤1时,用Al2O3代替SiO2可以起“补网”作用,从而提高粘度。一般加入Al2O3、SiO2与ZrO2有类似的效果。 流动度为粘度的倒数,Φ＝ 粘度的理论解释:绝对速度理论η＝η０exp(ΔE/kT) 自由体积理论η＝B exp ［ ］＝Ａexp( ) 过剩熵理论η ＝ Cexp ［ ＝ Cexp( ) 2、非晶态物质的特点 :近程有序,远程无序 3、玻璃的通性 (1)各向同性(若有应力,为各向异性) (2)介稳性 (3)熔融态向玻璃态转化的可逆与渐变性 (4)、熔融态向玻璃态转化时其物化性质随温度变化的连续性 4、 Tg 、Tf , 相对应的粘度与特点 钠钙硅酸盐熔体粘度与温度关系表明:熔融温度范围内,粘度为50~500dPa·s 。工作温度范围粘度较高,约103~107dPa·s 。退火温度范围粘度更高,约1012、5~1013、5 dPa·s 。 Tg-脆性温度、退火温度,Tf-软化温度、可拉丝的最低温度 5、 单键强度 > 335 kJ/mol(或80 kcal/mol)的氧化物——网络形成体。 单键强度 < 250 kJ/mol(或60 kcal/mol)的氧化物——网络变性体。 在250～335 kJ/mol 为——中间体,其作用介于玻璃的网络形成体与网络变性体之间。 6、玻璃形成的热力学观点: 熔体就是物质在TM 以上存在的一种高能状态。据随温度降低,熔体释放能量大小不同,冷却途径分为结晶化,玻璃化,分相 ΔGv 越大析晶动力越大,越不容易形成玻璃。 ΔGv 越小析晶动力越小,越容易形成玻璃。 玻璃形成的动力学观点: 过冷度增大,熔体质点动能降低,有利于质点相互吸引而聚结与吸附在晶核表面,有利于成核。 过冷度增大,熔体粘度增加,使质点移动困难,难于从熔体中扩散到晶核表面,不利于晶核长大。 过冷度与成核速率Iv 与晶体生长速率u 必有一个极值。 玻璃形成的结晶化学观点: (1)、键强(孙光汉理论) 熔点低的氧化物易于形成玻璃 (2)、键型 三种纯键型在一定条件下都不能形成玻璃。 )(00T T KV -α0T T B -)(0T T C D P -?0T T B -η1
人教版中考英语九年级英语现在进行时综合测试（含答案）含答案解析 一、初中英语现在进行时 1．—Alice, would you mind not playing the guitar? I on the phone. —Oh, sorry, Morn. A. talked B. talk C. was talking D. am talking 【答案】 D 【解析】【分析】句意是：——爱丽丝，你介意不要弹吉他吗？我正在打电话。——哦，抱歉，妈妈。根据句意可推知爱丽丝的妈妈正在接电话，所以句子用现在进行时，be+动词ing。故选D。 【点评】考查现在进行时的用法。 2．— Where is Peter? — He ___________ dinner for his parents at home. A. cooks B. cooked C. has cooked D. is cooking 【答案】 D 【解析】【分析】句意：—皮特在哪儿？—他在家里和父母吃晚饭。根据问题可知这里应该用现在进行时，故选D。 3．Don't make any noise. We to a piece of wonderful music. A. will listen B. are listening C. listen D. have listened 【答案】 B 【解析】【分析】句意：不要发出任何噪音。我们正在听一首美妙的乐曲。根据Don't make any noise.可知表示现在我们正在听音乐，因此不要发出噪音，故用现在进行时be doing，故答案选B。 【点评】考查现在进行时态。 4．—Where's your father, Tom? — He __________newspaper in the study. A. reads B. read C. is reading D. has read 【答案】 C 【解析】【分析】句意：—汤姆，你爸爸在哪里？—他在书房里读报纸。根据问句“汤姆，你爸爸在哪里？”，判断答语的句意是“他正在书房里读报纸。”即设空处的动作在说话时刻正在进行着，所以句子用现在进行时，现在进行时的构成：am/is/are+动词的现在分词，故答案为C。 【点评】考查一般现在时态。

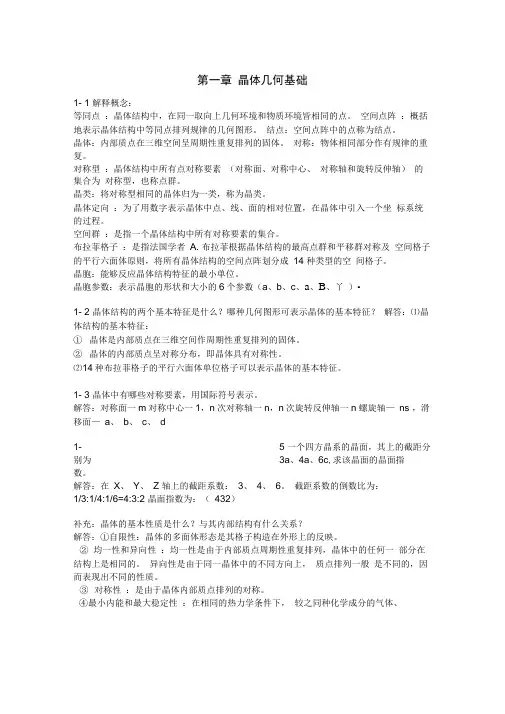

第一章晶体几何基础 1-1 解释概念： 等同点：晶体结构中，在同一取向上几何环境和物质环境皆相同的点。 空间点阵：概括地表示晶体结构中等同点排列规律的几何图形。 结点：空间点阵中的点称为结点。 晶体：内部质点在三维空间呈周期性重复排列的固体。 对称：物体相同部分作有规律的重复。 对称型：晶体结构中所有点对称要素（对称面、对称中心、对称轴和旋转反伸轴）的集合为对称型，也称点群。 晶类：将对称型相同的晶体归为一类，称为晶类。 晶体定向：为了用数字表示晶体中点、线、面的相对位置，在晶体中引入一个坐标系统的过程。 空间群：是指一个晶体结构中所有对称要素的集合。 布拉菲格子：是指法国学者 A.布拉菲根据晶体结构的最高点群和平移群对称及空间格子的平行六面体原则，将所有晶体结构的空间点阵划分成14种类型的空间格子。 晶胞：能够反应晶体结构特征的最小单位。 晶胞参数：表示晶胞的形状和大小的6个参数（a、b、c、α 、β、γ ）. 1-2 晶体结构的两个基本特征是什么？哪种几何图形可表示晶体的基本特征？ 解答：⑴晶体结构的基本特征： ①晶体是内部质点在三维空间作周期性重复排列的固体。 ②晶体的内部质点呈对称分布，即晶体具有对称性。 ⑵14种布拉菲格子的平行六面体单位格子可以表示晶体的基本特征。 1-3 晶体中有哪些对称要素，用国际符号表示。 解答：对称面—m，对称中心—1，n次对称轴—n，n次旋转反伸轴—n 螺旋轴—ns ，滑移面—a、b、c、d 1-5 一个四方晶系的晶面，其上的截距分别为3a、4a、6c，求该晶面的晶面指数。 解答：在X、Y、Z轴上的截距系数：3、4、6。 截距系数的倒数比为：1/3:1/4:1/6=4:3:2 晶面指数为：（432） 补充：晶体的基本性质是什么？与其内部结构有什么关系？ 解答：①自限性：晶体的多面体形态是其格子构造在外形上的反映。 ②均一性和异向性：均一性是由于内部质点周期性重复排列，晶体中的任何一部分在结构上是相同的。异向性是由于同一晶体中的不同方向上，质点排列一般是不同的，因而表现出不同的性质。 ③对称性：是由于晶体内部质点排列的对称。 ④最小内能和最大稳定性：在相同的热力学条件下，较之同种化学成分的气体、液体及非晶质体，晶体的内能最小。这是规则排列质点间的引力和斥力达到平衡的原因。 晶体的稳定性是指对于化学组成相同，但处于不同物态下的物体而言，晶体最为稳定。自然界的非晶质体自发向晶体转变，但晶体不可能自发地转变为其他物态。
【物理】九年级上册物理全册全套精选试卷综合测试卷（word含答案） 一、初三物理电流和电路易错压轴题（难） 1．归纳式探究——研究电子在电场中的偏转： 如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据： 次数d/m L/m U/V v0/（m·s-1）y/m 14×10-20.2401×107 3.6×10-2 28×10-20.2401×107 1.8×10-2 34×10-20.1401×1070.9×10-2 48×10-20.21601×1077.2×10-2 58×10-20.22402×107 2.7×10-2 (1)y＝k__________，其中k＝_________（填上数值和单位）。本实验在探究影响电子离开电场时偏移的距离时，运用了_________法； (2)相同情况下，电子的入射速度越大，偏移距离越________。它们间的关系可以用图像2中的图线________表示； (3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】2 2 UL dv () 1022 910m/V s ??控制变量小b 200 【解析】 【分析】 【详解】 (1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的1 2 ，可知y与d成反比；同理，1与3相比，y与2L成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时 240V U= 2 10.810m y- =? 将此时的数据与第5次实验相比，y与2 v成反比，综上所述可得 2 2 UL y k dv = [2]将表格中第3次数据（其他组数据也可）代入 2 2 UL y k dv =计算可得 () 1022 910m/V s k=?? [3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。 (2)[4]在其他情况相同时，y与2 v成反比，所以电子入射的初速度越大，偏移距离越小。 [5]它们之间的关系可以用图乙中的图线b来表示。 (3)[6]将已知数据中的y、d、L、0v和前面算出的k分别代入 2 2 UL y k dv =并计算可得 200V U= 2．如图所示是课本上的几个小实验，请根据要求填空. （1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致. （2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该 ________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.
第九章习题与答案 一、判断正误 1、烧结中始终可以只有一相是固态。（对） 2、液相烧结与固相烧结的推动力都是表面能。（对） 3、二次再结晶对坯体致密化有利。（错） 4、扩散传质中压应力区空位浓度<无应力区空位浓度<张应力区空位浓度。（对） 5、晶粒长大源于小晶体的相互粘结。（错） 6、一般来说，晶界是气孔通向烧结体外的主要扩散通道。一般来说，晶界是杂质的富集之 地。（对） 二、填空 1、烧结的主要传质方式有：蒸发-凝聚传质、扩散传质、流动传质和溶解-沉淀传质四种，这四种传质过程的坯体线收缩ΔL/L与烧结时间的关系依次为ΔL/L=0、ΔL/L～t2/5、ΔL/L～t和ΔL/L～t1/3。 三、选择 1、在烧结过程中，只改变气孔形状不引起坯体收缩的传质方式是（a、c）。 a．表面扩散 b．流动传质 c．蒸发-凝聚 d．晶界扩散 2、在烧结过程中只改变坯体中气孔的形状而不引起坯体致密化的传质方式是（b）。 a. 流动传质 b. 蒸发—凝聚传质 c. 溶解—沉淀 d. 扩散传质 四、问答题 1、典型的传质过程有哪些？各采用什么烧结模型？分析产生的原因是什么？ 答：典型的传质过程有：固相烧结的蒸发-凝聚传质、扩散传质，液相烧结的流动传质、溶解-沉淀传质。 固相烧结的蒸发-凝聚传质过程采用中心距不变的双球模型。 固相烧结的扩散传质、液相烧结的流动传质、溶解-沉淀传质过程采用中心距缩短的双球模型。 原因：蒸发—冷凝：压力差ΔP；扩散传质：空位浓度差ΔC；流动传质：应力—应变； 溶解—沉淀：溶解度ΔC（大、小晶粒溶解度不同；自由表面与点接触溶解度）。 2、试述烧结的推动力和晶粒生长的推动力。并比较两者的大小。 答：烧结推动力是粉状物料的表面能（γsv）大于多晶烧结体的晶界能（γgb），即γsv>γgb。 晶粒生长的推动力是晶界两侧物质的自由焓差，使界面向晶界曲率半径小的晶粒中心推进。 烧结的推动力较大，约为4~20J/g。晶粒生长的推动力较小，约为0.4~2J/g，因而烧结推动力比晶粒生长推动力约大十倍。 3、在制造透明Al2O3材料时，原始粉料粒度为2μm，烧结至最高温度保温0.5h，测得晶粒尺寸为10μm，试问保温2h，晶粒尺寸多大？为抑制晶粒生长加入0.1％MgO，此时若保温2h，晶粒尺寸又有多大？ 解：1、G 2-G02 = kt = 2 μm, G = 10 μm, t = 0.5 h，得 代入数据：G
6-1 略。 6-2 什么是吉布斯相律？它有什么实际意义？ 解：相律是吉布斯根据热力学原理得出的相平衡基本定律，又称吉布斯相律，用于描述达到相平衡时系统中自由度数与组分数和相数之间的关系。一般形式的数学表达式为F＝C－P＋2。其中F为自由度数，C为组分数，P为相数，2代表温度和压力两个变量。应用相率可以很方便地确定平衡体系的自由度数。 6-3 固体硫有两种晶型，即单斜硫、斜方硫，因此，硫系统可能有四个相，如果某人实验得到这四个相平衡共存，试判断这个实验有无问题？ 解：有问题，根据相律，F=C-P+2=1-P+2=3-P，系统平衡时，F=0 ，则P=3 ，硫系统只能是三相平衡系统。 图 6-1 图6-2 6-4 如图6-1是钙长石（CaAl2Si2O）的单元系统相图，请根据相图回解：（1）六方、正交和三斜钙长石的熔点各是多少？（2）三斜和六方晶型的转变是可逆的还是不可逆的？你是如何判断出来的？（3）正交晶型是热力学稳定态？还是介稳态？ 解：（1）六方钙长石熔点约1300℃（B点），正钙长石熔点约1180℃（C点），三斜钙长石的熔点约为1750℃（A点）。 （2）三斜与六方晶型的转变是可逆的。因为六方晶型加热到转变温度会转变成三斜晶型，而高温稳定的三斜晶型冷却到转变温度又会转变成六方晶型。 （3）正交晶型是介稳态。
6-5 图6-2是具有多晶转变的某物质的相图，其中DEF线是熔体的蒸发曲线。 KE是晶型 I的升华曲线；GF是晶型II的升华曲线；JG是晶型III的升华曲线，回答下列问题：（1）在图中标明各相的相区，并写出图中各无变量点的相平衡关系；（2）系统中哪种晶型为稳定相？哪种晶型为介稳相？（3）各晶型之间的转变是可逆转变还是不可逆转变？ 解：（1）KEC为晶型Ⅰ的相区，EFBC 过冷液体的介稳区，AGFB晶型Ⅱ的介稳区， JGA晶型Ⅲ的介稳区，CED是液相区，KED是气相区； （2）晶型Ⅰ为稳定相，晶型Ⅱ、Ⅲ为介稳相；因为晶型Ⅱ、Ⅲ的蒸汽压高于晶型Ⅰ的，即它们的自由能较高，有自发转变为自由能较低的晶型Ⅰ的趋势； （3）晶型Ⅰ转变为晶型Ⅱ、Ⅲ是单向的，不可逆的，多晶转变点的温度高于两种晶型的熔点；晶型Ⅱ、Ⅲ之间的转变是可逆的，双向的，多晶转变点温度低于Ⅱ、Ⅲ的熔点。 6-6 在SiO2系统相图中，找出两个可逆多晶转变和两个不可逆多晶转变的例子。 解：可逆多晶转变：β-石英←→α-石英α-石英←→α-鳞石英 不可逆多晶转变：β-方石英←→β-石英γ-鳞石英←→β-石英 6-7 C2S有哪几种晶型？在加热和冷却过程中它们如何转变？β-C2S为什么能自发地转变成γ-C2S？在生产中如何防止β-C2S 转变为γ-C2S？ 解：C2S有、、、四种晶型，它们之间的转变如右图所示。由于β-C2S 是一种热力学非平衡态，没有能稳定存在的温度区间，因而在相图上没有出现β-C2S的相区。C3S和β-C2S 是硅酸盐水泥中含量最高的两种水硬性矿物，但当水泥熟料缓慢冷却时，C3S将会分解，β-C2S将转变为无水硬活性的γ-C2S。为了避免这种情况的发生，生产上采取急冷措施，将C3S和β-C2S迅速越过分解温度或晶型转变温度，在低温下以介稳态保存下来。
第1页，总9页 …………○…………外…………○…………装…………○…………订…………○…………线…………○………… 姓名：____________班级：____________学号：___________ …………○…………内…………○…………装…………○…………订…………○…………线…………○………… 辽宁省葫芦岛市老官卜中学2019年九年级综合测试数学试 题 考试时间：**分钟 满分：**分 姓名：____________班级：____________学号：___________ 题号 一 二 三 总分 核分人 得分 注意 事项 ： 1、 填 写 答 题 卡 的 内 容 用 2B 铅 笔 填 写 2、提前 15 分钟收取答题卡 第Ⅰ卷 客观题 第Ⅰ卷的注释 评卷人 得分 一、单选题（共10题) 1. 的相反数是 A ．2 B ． C ． D ． 2. 计算结果为x 2-5x+6的是( ) A ．(x -1)(x+6) B ．(x+1)(x -6) C ．(x -2)(x -3) D ．(x+2)(x+3) 3. 一次函数 （ ， ）的图象不经过（ ） A ．第一象限 B ．第二象限 C ．第三象限 D ．第四象限 4. 用两个完全相同的直角三角形不能拼成下列图形的是（） A ．平行四边形 B ．矩形 C ．等腰三角形 D ．梯形 5. （2007?乌兰察布）我国“杂交水稻之父”袁隆平主持研究的某种超级杂交稻平均亩产820千克．某地今年计划栽插这种超级杂交稻3000亩，预计该地今年收获这种杂交稻的总产量（用科学记数法表示）是（ ） A ．2.46×106千克 B ．2.46×105千克 C ．2.5×106千克 D ．2.5×105千克 6. 函数 自变量x 的取值范围是( ) A ．x≤ B ．x≥ C ．x≥ D ．x≤ 7. 某市社区调查队对城区内一个社区居民的家庭经济状况进行调查.调查的结果是该社区共有500户，高收入、中等收入和低收入家庭分别有125户,280户和95户.已知该市有100万户家庭，下列表述正确的是（ ）
1. 不一致熔融化合物，连线规则 答：不一致熔化合物是一种不稳定的化合物，加热到一定温度会发生分解，分解产物是一种液相和一种固相，液相和固相的组成与化合物组成都不相同。（2.5分） 连线规则：将一界线（或其延长线）与相应的连线（或其延长线）相交，其交点是该界线上的温度最高点。（2.5分） 2. 非本征扩散，稳定扩散 非本征扩散：受固溶引入的杂质离子的电价和浓度等外界因素所控制的扩散。或由不等价杂质离子取代造成晶格空位，由此而引起的质点迁移。（2.5） 稳定扩散：若扩散物质在扩散层dx内各处的浓度不随时间而变化，即dc/dt=0。这种扩散称稳定扩散。（2.5分） 3. 非均匀成核, 一级相变 非均匀成核：是指借助于表面、界面、微粒裂纹器壁以及各种催化位置等而形成晶核的过程一级相变：体系由一相变为另一相时，如两相的化学势相等但化学势的一级偏微商(一级导数)不相等的称为一级相变。（2.5） 4. 晶粒生长，二次再结晶 晶粒生长：平衡晶粒尺寸在不改变其分布的情况下，连续增大的过程。（2.5分） 二次再结晶：是少数巨大晶粒在细晶消耗时成核长大的过程。（2.5分） 5. 一致熔融化合物，三角形规则 答：一致熔融化合物是一种稳定的化合物，与正常的纯物质一样具有固定的熔点，熔化时，产生的液相与化合物组成相同。（2.5分） 三角形规则：原始熔体组成点所在副三角形的三个顶点表示的物质即为其结晶产物；与这三个物质相应的初初晶区所包围的三元无变量点是其结晶结束点。（2.5分） 6. 晶粒生长，二次再结晶 晶粒生长：平衡晶粒尺寸在不改变其分布的情况下，连续增大的过程。（2.5分） 二次再结晶：是少数巨大晶粒在细晶消耗时成核长大的过程。（2.5分） 7.液相独立析晶，切线规则 答：液相独立析晶：是在转熔过程中发生的，由于冷却速度较快，被回收的晶相有可能会被新析出的固相包裹起来，使转熔过程不能继续进行，从而使液相进行另一个单独的析晶过程，就是液相独立析晶。（2.5） 切线规则：将界线上某一点所作的切线与相应的连线相交，如交点在连线上，则表示界线上该处具有共熔性质；如交点在连线的延长线上，则表示界线上该处具有转熔性质，远离交点的晶相被回吸。 8.本征扩散，不稳定扩散， ．答：本征扩散：空位来源于晶体结构中本征热缺陷，由此而引起的质点迁移。（2.5）不稳定扩散：扩散物质在扩散层dx内的浓度随时间而变化，即dc/dt≠0。这种扩散称为不稳定扩散。（2.5分） 9.均匀成核，二级相变, 答：均匀成核是晶核从均匀的单相熔体中产生的过程。（2.5分） 相变时两相化学势相等，其一级偏微商也相等，但二级偏微商不等的相变。（2.5分）10.烧结，泰曼温度 答：烧结：由于固态中分子（或原子）的相互吸引，通过加热，使粉末体产生颗粒粘结，经过物质迁移使粉末体产生强度并导致致密化和再结晶的过程。（2.5） 泰曼温度：反应物开始呈现显著扩散作用的温度。（2.5）
选择题 1．NaCl 型结构中，Cl - 按立方最紧密方式堆积，Na +充填于（ B ）之中。 A 、全部四面体空隙 B 、全部八面体空隙 C 、1/2四面体空隙 D 、1/2八面体空隙 2．在析晶过程中，若?T 较大，则获得的晶粒为（ A ） A 、数目多而尺寸小的细晶 B 、数目少而尺寸大的粗晶 C 、数目多且尺寸大的粗晶 D 、数目少且尺寸小的细晶 3．在熔体中加入网络变性体会使得熔体的析晶能力（ c ）： a.不变 b. 减弱 c. 增大 4．在烧结过程的传质方式中，不会使坯体致密的是（ a ） a. 扩散传质 b. 溶解-沉淀传质 c. 蒸发-凝聚传质 d. 流动传质 5．过冷度愈大，临界晶核半径（ c ）相应的相变（ e ） a. 不变 b. 愈大 c. 愈小 d. 愈难进行 e. 愈易进行 f. 不受影响 6．从防止二次再结晶的角度考虑，起始粒径必须（ c ） a. 细 b. 粗 c. 细而均匀 d. 粗但均匀 7．根据晶界两边原子排列的连贯性来划分，在多晶体材料中主要是( B ) A 、共格晶界 B 、非共格晶界 C 、半共格晶界 8．玻璃结构参数中的Z 一般是已知的，请问硼酸盐玻璃的Z =（ B ） A 、2 B 、3 C 、4 D 、5 9．石英晶体结构属于（ d ） a. 岛状结构 b. 链状结构 c. 层状结构 d. 架状结构 10. 在离子型化合物中，晶粒内部扩散系数D b ，晶界区域扩散系数D g 和表面区域扩散系数D s 三者中（ C ）最大 A 、D b B 、D g C 、 D s 11. 系统2222CaO + SiO 2CaO SiO + CaO SiO + 3CaO 2SiO →???中的独立组分数为（ d ） a. 5 b. 4 c. 3 d. 2 12. 熔体系统中组成越简单，则熔体析晶（ B ） A 、不受影响 B 、越容易 C 、越难 13. 过冷度越大，相应的成核位垒（ b ），临界晶核半径（ b ），析晶能力（ a ） a. 越大 b. 越小 c. 不变 14. 下列选项中不属于马氏体相变的特征的是（ B ） A 、相变后存在习性平面 B 、属扩散型相变 C 、新相与母相间有严格的取向关系 D 、在一个温度范围内进行 E 、速度很快 15. 颗粒不同部位的空位浓度存在差异，下列区域中（ b ）处的空位浓度最大 A 、晶粒内部 B 、颈部表面张应力区 C 、受压应力的颗粒接触中心 16. 塑性泥团中颗粒之间最主要的吸力为（ B ） A 、范德华力 B 、毛细管力 C 、局部边-面静电引力 17. CaTiO 3（钛酸钙）型结构中，Ca 2+和O 2-共同组成立方紧密堆积，Ca 2+占据立方面心的角顶位置，O 2-占据立方面
2-1 名词解释（a ）弗伦克尔缺陷与肖特基缺陷；（b ）刃型位错和螺型位错 （c ）类质同象与同质多晶 解：（a ）当晶体热振动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗伦克尔缺陷。如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，在原正常格点上留下空位，这种缺陷称为肖特基缺陷。（b ）滑移方向与位错线垂直的位错称为刃型位错。位错线与滑移方向相互平行的位错称为螺型位错。（c ）类质同象：物质结晶时，其晶体结构中部分原有的离子或原子位置被性质相似的其它离子或原子所占有，共同组成均匀的、呈单一相的晶体，不引起键性和晶体结构变化的现象。同质多晶：同一化学组成在不同热力学条件下形成结构不同的晶体的现象。 2-6（1）在CaF 2晶体中，弗仑克尔缺陷形成能为2.8eV ，肖特基缺陷的生成能为5.5eV ，计算在25℃和1600℃时热缺陷的浓度？（k ＝1.38×10－23J/K ） （2）如果CaF 2晶体中，含有百万分之一的YF 3杂质，则在1600℃时，CaF 2晶体中时热缺陷占优势还是杂质缺陷占优势？说明原因。 解：（1）弗仑克尔缺陷形成能为2.8eV ，小于肖特基缺陷形成能5.5eV ，所以CaF 2晶体中主要是弗仑克尔缺陷，肖特基缺陷可忽略不计。-----------1分 当T ＝25℃＝298K 时，热缺陷浓度为： 242319298 1006.2)2981038.1210602.18.2exp()2exp(---?=?????-=?-=??? ??kT G N n f ----2分 当T ＝1600℃＝1873K 时，热缺陷浓度为： 423191873 107.1)18731038.1210602.18.2exp()2exp(---?=?????-=?-=??? ??kT G N n f -----2分 （2）CaF 2中含百万分之一（10－ 6）的YF 3时的杂质缺陷反应为： Ca F Ca CaF V F Y YF ''++??→??62223 由此可知：[YF3]=2[Ca V '']，所以当加入10－ 6YF3时，杂质缺陷的浓度为： 73105][2 1][-?==''YF V Ca 杂--------------------1分 此时，在1600℃下的热缺陷计算为： Ca i Ca V Ca Ca ''+→?? x x ＋5×10－ 7 则：8241089.2)107.1()exp(][]][[--???=?=?-==''kT G k Ca V Ca f Ca Ca i 即：871089.21 )105(--?=?+x x ，x ≈8.1×10－4 热缺陷浓度： 4101.8][-?=≈''x V Ca 热------------------1分
【苏科版物理】九年级物理上册全册全套精选测试卷综合测试（Word版含答 案） 一、初三物理第十一章简单机械和功易错压轴题提优（难） 1．小红在探究杠杆的平衡条件时，找来一个量程为5N的弹簧测力计和若干个重均为0.5N 的钩码，实验前测得杠杆上相邻刻度线间的距离都等于2cm。请回答下列问题： (1)实验前，小红先将杠杆调至水平位置平衡，这样操作的目的是______； (2)小红在实验中测得一组数据如下表，于是他立即得出了杠杆的平衡条件： “F1×L1=F2×L2”，你认为是否合理，并说明理由：______； F1/N L1/cm F2/N L2/cm 2634 (3)某次实验如图所示，杠杆平衡，则以下生活中相关杠杆的应用与此图中杠杆类型相同的是______（选填“托盘天平”、“核桃夹”或“筷子”）； (4)在上图中，保持弹簧测力计的位置及拉力的方向和钩码的个数不变，钩码向左移动，若要保持杠杆平衡，则钩码到支点的距离不应超过______cm。 【答案】便于直接测量力臂不合理，只有一组实验数据，得到的结论具有偶然性核桃夹 10cm 【解析】 【分析】 【详解】 (1)[1]在探究杠杆的平衡条件时，为了便于直接测量力臂，我们将杠杆调至水平位置平衡。 (2)[2]在探究杠杆的平衡条件时，我们需要进行多次实验得到多组实验数据是结论具有普遍性，实验中由一组实验数据得到的结论具有偶然性。 (3)[3]如图所示，弹簧测力计对杠杆施加拉力的力臂大于钩码对杠杆施加拉力的力臂，是一个省力杠杆；而托盘天平是一个等臂杠杆，核桃夹是一个省力杠杆，筷子夹菜时相当于一个费力杠杆；所以与此图中杠杆类型相同的是核桃夹。 (4)[4]杠杆上相邻刻度线间的距离都等于2cm，每个钩码重均为0.5N，则图中钩码的总重力为 G=?= 0.5N63N 弹簧测力计施加拉力的力臂 2cm36cm L=?= 右 钩码向左移动，若要保持杠杆平衡，弹簧测力计量程为5N，由杠杆平衡条件可知，钩码对

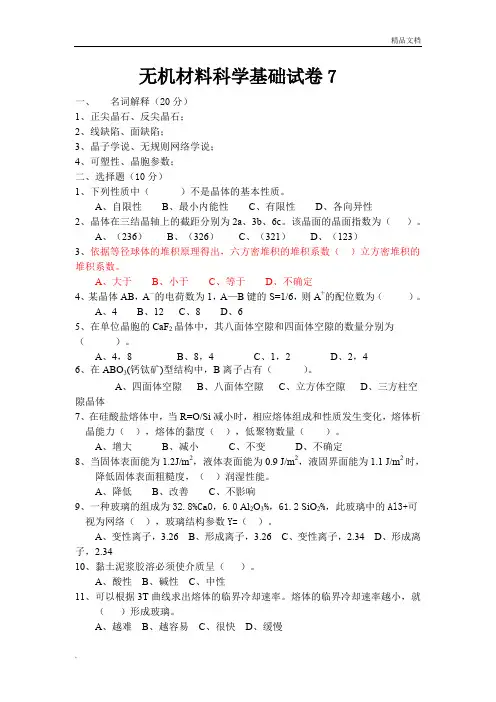

无机材料科学基础试卷六 一、名词解释（20分） 1、反萤石结构、晶胞； 2、肖特基缺陷、弗伦克尔缺陷； 3、网络形成体、网络改变体； 4、触变性、硼反常现象； 二、选择题（8分） 1、粘土泥浆胶溶必须使介质呈（） A、酸性 B、碱性 C、中性 2、硅酸盐玻璃的结构是以硅氧四面体为结构单元形成的（）的聚集体。 A、近程有序，远程无序 B、近程无序，远程无序 C、近程无序，远程有序 3、依据等径球体的堆积原理得出，六方密堆积的堆积系数（）体心立方堆积的堆积系数。 A、大于 B、小于 C、等于 D、不确定 4、某晶体AB，A—的电荷数为1，A—B键的S=1/6，则A+的配位数为（）。 A、4 B、12 C、8 D、6 5、在单位晶胞的CaF2晶体中，其八面体空隙和四面体空隙的数量分别为（）。 A、4，8 B、8，4 C、1，2 D、2，4 6、点群L6PC属（）晶族（）晶系。 A、高级等轴 B、低级正交 C、中级六方 D、高级六方 7、下列性质中（）不是晶体的基本性质。 A、自限性 B、最小内能性 C、有限性 D、各向异性 8、晶体在三结晶轴上的截距分别为1/2a、1/3b、1/6c。该晶面的晶面指数为（）。 A、（236） B、（326） C、（321） D、（123） 9、非化学计量化合物Cd1+xO中存在（）型晶格缺陷 A、阴离子空位 B、阳离子空位 C、阴离子填隙 D、阳离子填隙 10、可以根据3T曲线求出熔体的临界冷却速率。熔体的临界冷却速率越大，就（）形成玻璃。 A、越难 B、越容易 C、很快 D、缓慢 11、晶体结构中一切对称要素的集合称为（）。 A、对称型 B、点群 C、微观对称的要素的集合 D、空间群 12、在ABO3(钙钛矿)型结构中，B离子占有（）。 A、四面体空隙 B、八面体空隙 C、立方体空隙 D、三方柱空隙晶体 三、填空（17分） 1、在玻璃形成过程中，为避免析晶所必须的冷却速率的确定采用（）的方法。 2、a=b≠c α=β=γ=900的晶体属（）晶系。 3、六方紧密堆积的原子密排面是晶体中的（）面，立方紧密堆积的原子密排面是晶体中的
【物理】九年级全册全套精选测试卷综合测试（Word版含答案） 一、初三物理电流和电路易错压轴题（难） 1．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障． ①如果电压表示数为_____；则可能存在的故障是_____． ②如果电压表示数为_____；则可能存在的故障是_____． 【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】 【分析】 【详解】 如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路． 【点睛】 电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案． 2．在探究并联电路电流规律的实验中 （1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。 （2）小方连接的部分电路如图所示，请你将电路连接完整_____________。 次数L1电流I1/A L2电流I2/A干路电流I/A 10.10.10.2 20.20.30.6 30.30.40.8
（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。则电路故障可能是________。 （4）排除故障，进行实验,小方记录了如下数据。 分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以________，再进行实验。 【答案】试触电流表A被短路将 L1（L2）换成另一个规格不同的灯泡 【解析】 【分析】 【详解】 (1)[1]不能估测被测电流情况下，可先用大量程进行试触。 (2)[2]电流从电流表的正接线柱流入，从负接线柱流出，电流表A1和灯泡L1相连，如图
6-1 说明熔体中聚合物形成过程？答：聚合物的形成是以硅氧四面体为基础单位，组成大小不同的聚合体。 可分为三个阶段初期：石英的分化； 中期：缩聚并伴随变形； 后期：在一定时间和一定温度下，聚合和解聚达到平衡。 6-2 简述影响熔体粘度的因素？ 答：影响熔体粘度的主要因素：温度和熔体的组成。 碱性氧化物含量增加，剧烈降低粘度。 随温度降低，熔体粘度按指数关系递增。 6-3 名词解释（并比较其异同） ⑴ 晶子学说和无规则网络学说 ⑵ 单键强 ⑶ 分化和缩聚 ⑷ 网络形成剂和网络变性剂答：⑴晶子学说：玻璃内部是由无数“晶子”组成，微晶子是带有晶
格变形的有序区域。它们分散在无定形介中质，晶子向无定形部 分过渡是逐渐完成时，二者没有明显界限。 无规则网络学说：凡是成为玻璃态的物质和相应的晶体结构一样，也是由 一个三度空间网络所构成。这种网络是由离子多面体（三 角体或四面体）构筑起来的。晶体结构网是由多面体无数次 有规律重复构成，而玻璃中结构多面体的重复没有规律 性。 ⑵单键强：单键强即为各种化合物分解能与该种化合物配位数的商。 ⑶分化过程：架状［SQ4］断裂称为熔融石英的分化过程。 缩聚过程：分化过程产生的低聚化合物相互发生作用，形成级次较 高的聚合物，次过程为缩聚过程。 ⑷网络形成剂：正离子是网络形成离子，对应氧化物能单独形成玻 璃。即凡氧化物的单键能/熔点〉0.74kJ/molk者称为网 络形成剂。 网络变性剂：这类氧化物不能形成玻璃，但能改变网络结构，从而 使玻璃性质改变，即单键强/熔点＜ 0.125kJ/molk者称 为网络变形剂。 6-4试用实验方法鉴别晶体 Si。?、SQ2玻璃、硅胶和SiO2熔体。它们的 结构有什么不同？
九年级《圆》测试题 （时间90分钟，满分100分） 一、选择题（本大题共8小题，每小题3分，满分24分.在每小题给出的四个选项中，只有一项是 符合题目要求的，请选出来） 1．如图，点A B C ，，都在⊙O 上，若34C =∠， 则AOB ∠的度数为（ ） A ．34 B ．56 C ．60 D ．68 2．已知两圆的半径分别为6和8，圆心距为7， 则两圆的位置关系是（ ） A ．外离 B ．外切 C ．相交 D ．内切 3．如图，圆内接正五边形ABCD E 中，∠ADB ＝（ ）． A ．35° B．36° C．40° D．54° 4．⊙O 中，直径AB ＝a ， 弦CD ＝b ,,则a 与b 大小为（ ） A ．a ＞b B ．a ＜b C ．a ≤b D ． a ≥b 5．如图，⊙O 内切于ABC △，切点分别为D E F ，，． 已知50B ∠=°，60C ∠=°，连结OE OF DE DF ，，，， 那么EDF ∠等于（ ） A ．40° B ．55° C ．65° D ．70° 6．边长为a 的正六边形的面积等于（ ） A ． 2 4 3a B ．2a C ． 2 2 33a D ．233a 7．如图所示，小华从一个圆形场地的A 点出发，沿着与半径OA 夹角为α的方 向行走，走到场地边缘B 后，再沿着与半径OB 夹角为α的 方向折向行走。按照这种方式，小华第五次走到场地边缘时 处于弧AB 上，此时∠AOE ＝56°，则α的度数是（ ） A ．52° B．60° C．72° D．76° 8．一个圆锥的高为33，侧面展开图是半圆，则圆锥的侧面积是（ ） A ．9π B ．18π C ．27π D ．39π （第1题图） D （第5题图） E A B C D （第3题图） （第7题图）
