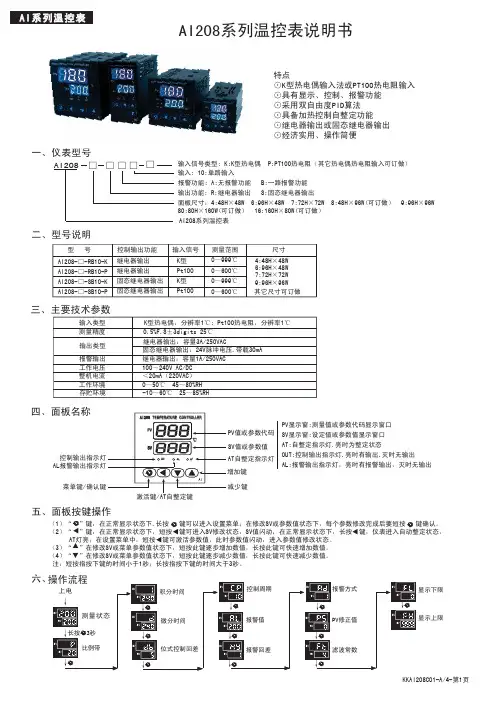

智能温控仪AI-808系统简易操作说明 ①、面板说明及操作说明； ②、操作说明 1、要改变温度设定值，请点击一下键，这时SV 窗小数点闪烁，按 键或 键 增加或减少数据。 2、按键可移动修改数据的位置，按 、 键可增加或减少数据值，设定完成后 6秒自动复位。 3、报警温度值的设定，按动 键3秒以上，这时PV 屏显示HIAL （上限报警），SV 屏最后 一位小数点开始闪动。调整步骤按第2条完毕，6秒后自动复位。LOAL （下限报警）设定只要再点击一下，操作同上。 4、启动自调整，按键并保持3秒钟，等仪表的SV 窗显示AT 再放开，自整定开始，如果提前终止自整定，再按 键并保持到SV 窗AT 字样不显示，再放开，自整定终止。通常自整定只需 操作一次即可。 5、LOC 为数据锁功能，当LOC=0时允许设置现场数据，当LOC=2时不允许改变已设数据值。LOC=808开锁功能。 6、例如要设置成一台K 型，输出0~10mA ，上限报警1000℃、下限报警200℃的仪表，厂方设置现场参数：Sn 为0、Ctr1为1、HIAL 为1000、LOAL 为200 、OPI 为1、OPH 为100。仪表显示现场参数：HIAL （上限报警）、LOAL （下限报警）、Ctr1(自整定设置)、OPH （功率调整）、LOC （数据自锁）。 7、该仪表智能化程序较高，有些功能没有使用，请勿随意调节仪表参数，以免仪表不能正常工作。 ① OUT 调节输出指示灯 ② AUX 辅助接口工作指示灯 ③ 显示转换键（兼参数设置进入） ④ 数据移位键（兼手动/自动切换及程序设置进入） ⑤ 数据减少键（兼程序运行/暂停操作） ⑥ 数据增加键（兼程序停止操作） ⑦ AL1 报警指示灯1（上限） ⑧ AL2 报警指示灯2（下限） ⑨ PV 测量值显示窗 ⑩ SV 给定值显示窗 ① ② ⑦ ⑧ ⑨ ⑩ ③ ④ ⑤ ⑥ ① ⑦ ⑧ ② ③ ④⑤⑥ ⑨ ⑩ ⑨ ⑩ ③ ④⑤⑥ ① ⑦ ② ⑧ 图1：AI-808B 系列 图2：AI-808A 系列 图3：AI-808E 系列
温控器设置及操作-民熔 一。下限偏差报警设置：按set键选择并显示“SLP”，绿色显示该参数的值，选择shift、ENGASE、DERANCE键设置或修改该参数。此参数表示报警点低于主控设定值的差值。 2。上限偏差报警设置：按set键选择“SHP”，绿色显示显示该参数值。选择shift、increase 和reduce键来设置或修改此参数。此参数表示报警点和主控制设定点之间的差异。 三。标度范围设置：按set键选择显示“P”，绿色显示该参数的值，选择shift、GANCE、DENCE键设置或修改该参数。“P”值越高，恒温控器主控制继电器输出的灵敏度越低。“P”值越低，恒温器主控制继电器输出的灵敏度越高。 四。积分时间设置：按set键选择显示“I”，绿色显示该参数的值，选择shift、INCEASE、decrease键设置或修改该参数。集成时间越短，集成效果越强。 5。差分时间设置：按set键选择显示“d”，绿色显示该参数的值，选择shift、INCRASE、decrease键设置或修改该参数。微分时间越长，校正越强。 6。比例循环设置：按set键选择显示“t”，绿色显示该参数的值，选择shift、GANSE、DENCE 键设置或修改该参数。 7号。自整定：按set键选择并显示“aτ”，绿色显示屏显示该参数的值，选择shift、GANCE、decrease键设置或修改该参数；设置为“00”表示自整定关闭，设置为“01”表示自整定开
8。锁定参数设置：按set键选择并显示“Lok”，绿色显示锁定状态，选择shift、INCEASE、decrease键设置或修改参数；设置为“00”表示不锁定，设置为“01”表示只锁定主控以外的参数，并设置为“02”表示所有参数都已锁定。参数锁定后，其他人不能修改。如果需要修改，则应解锁，即设置为“00”。 9。主控温度上限设定：按set键选择并显示“SOH”，绿色显示该参数值，选择shift、ADVANCE、DEVANCE键设置或修改该参数，该参数表示主控继电器的工作温度不能高于该值，否则主控设置的温度无效 10。温度校正设置：按set键选择并显示“SC”，绿色显示该参数的值，选择shift、GANSE、decrease键设置或修改该参数；当温度控制器长时间运行后出现测量偏差时，此函数可用于更正错误。如果测量值小于2℃，则该参数可设置为02。如果测量值大于2℃，则参数可设为-2。 在第二设置区，按下set键5秒以上，系统保存设置参数，退出设置状态，返回正常状态。设置好设置状态后，如果没有按照正确的操作退出设置状态，30秒后，系统将自动退出设置状态，您之前设置的参数将被声明为无效。 1. 手动 / 自动无扰动切换 按 A/M 键， MAN 指示灯亮， 进入手动状态。 当前 SV 显示器数值即为输出百分比， PV 显示器为测量值。用“向左” 、 “向上” 和“向下”键可手动修改输出百分比。再按

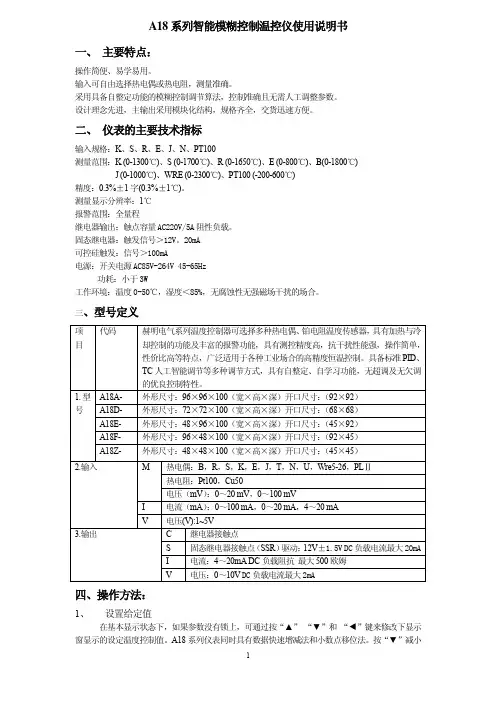

XMT-系列智能数显温控仪使用说明书 XMT－7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤，禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。 一、主要技术指标 1.1 输入 热电偶S R B K N E J T 热电阻Pt100 JPt100 Cu50 1.2 基本误差: 输入满量程的±0.5%±1个字 1.3 分辨率：1℃0.1℃ 1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，
范围内及待机状态报警 1.6 报警输出：继电器触点AC250V 3A（阻性负载） 1.7 控制方式：模糊PID控制、位式控制 1.8 控制输出：继电器触点（容量：220VAC3A) SSR驱动电平输出（DC0/5V) 过零触发脉冲:光偶可控硅输出1A 600V 移相触发脉冲:光偶可控硅输出1A 600V 1.9 电源电压: AC85-264V(50/60Hz) 21.6-26.4V AC(额定24V AC) 21.6-26.4V DC(额定24V DC) 1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA 1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码： X M T ①- 7 ②③④- ⑤⑥～⑦ ①仪表面板尺寸（高×宽mm） S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160

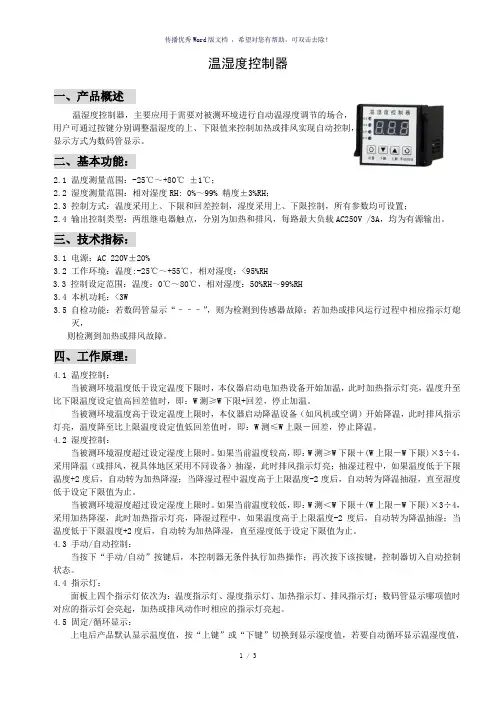

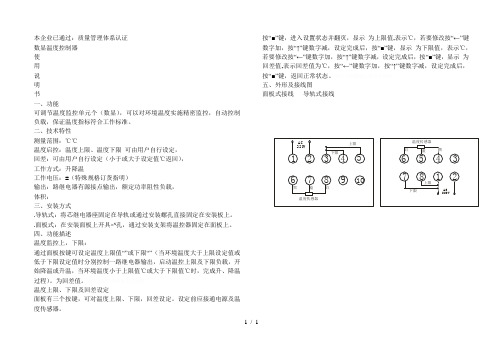

温湿度控制器 一、产品概述 温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合， 用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制， 显示方式为数码管显示。 二、基本功能： 2.1 温度测量范围：-25℃～+80℃±1℃； 2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH； 2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置； 2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。 三、技术指标： 3.1电源：AC 220V±20% 3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH 3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH 3.4 本机功耗：<3W 3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭， 则检测到加热或排风故障。 四、工作原理： 4.1 温度控制： 当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。 当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。 4.2 湿度控制： 当被测环境湿度超过设定湿度上限时。如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。 当被测环境湿度超过设定湿度上限时。如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。 4.3 手动/自动控制： 当按下“手动/自动”按键后，本控制器无条件执行加热操作；再次按下该按键，控制器切入自动控制状态。 4.4 指示灯： 面板上四个指示灯依次为：温度指示灯、湿度指示灯、加热指示灯、排风指示灯；数码管显示哪项值时对应的指示灯会亮起，加热或排风动作时相应的指示灯亮起。 4.5 固定/循环显示： 上电后产品默认显示温度值，按“上键”或“下键”切换到显示湿度值，若要自动循环显示温湿度值，
XMT-2000 智能型数字显示温度控制器使用说明书 此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。 操作注意 为防止触电或仪表失效，所有接线工作完成后方能接通电源，严禁触及仪表内部和改动仪表。 断电后方可清洗仪表，清除显示器上污渍请用软布或棉纸。显示器易被划伤，禁止用硬物擦拭或触及。 禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。 1．产品确认 本产品适用于注塑、挤出、吹瓶、食品、包装、印刷、恒温干澡、金属热处理等设备的温度控制。本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。 请参照下列代码表确认送达产品是否和您选定的型号完全一致。 XMT□-□□□□-□ ①②③④⑤⑥ ①板尺寸（mm）3:时间比例(加热) 5:下限偏差报警 省略:80×160(横式) 4:两位PID作用(继电器输出) 6:上下限偏差报警 A:96×96 5:驱动固态继电器的PID调节⑤输入代码 D:72×72 6:移相触发可控硅PID调节 1:热电偶 E:96×48(竖式) 7:过零触发可控硅PID调节 2:热电阻 F:96×48(横式) 9:电流或电压信号的连续PID调节 W:自由信号 G:48×48 ④报警输出⑥馈电变送输出 ②显示方式 0:无报警 V12:隔离12V电压输出 6:双排4位显示 1:上限绝对值报警 V24:隔离24V电压输出 ③控制类型 2:下限绝对值报警 GI4:隔离4-20mA变送输出 0:位式控制3:上下限绝对值报警 2:三位式控制 4:上限偏差报警 2．安装 2.1 注意事项（5）推紧安装支架，使仪表与盘面结合牢固。 （1）仪表安装于以下环境 （2）大气压力：86~106kPa。2．3 尺寸 环境温度：0~50℃。 相对湿度：45~85%RH。 （3）安装时应注意以下情况 H h 环境温度的急剧变化可能引起的结露。 腐蚀性、易燃气体。 直接震动或冲击主体结构。 B l 水、油、化学品、烟雾或蒸汽污染。 b b’ 过多的灰尘、盐份或金属粉末。 空调直吹。阳光的直射。 热辐射积聚之处。 h’ 2．2 安装过程（1）按照盘面开孔尺寸在盘面上打出用来安装单位：mm 仪表的矩形方孔。型号 H×B h×b×1 h’×b’ （2）多个仪表安装时，左右两孔间的距离应大 XTA 96×96 92×92×70 (92+1)×(92+1) 于25mm；上下两孔间的距离应大于30mm。 XTD 72×72 68×68×70 (68+1)×(68+1) （3）将仪表嵌入盘面开孔内。 XTE 96×48 92×44×70 (92+1)×(44+1) （4）在仪表安装槽内插入安装支架 XTG 48×48 44×44×70 (44+1)×(44+1) 3．接线 3.1接线注意 （1）热电偶输入，应使用对应的补偿导线。 （2）热电阻输入，应使用3根低电阻且长度、规格一致的导线。 （3）输入信号线应远离仪表电源线，动力电源线和负荷线，以避免引入电磁干扰。 3.2接线端子 4．面板布置 ①测量值（PV）显示器（红） ?显示测量值。 ?根据仪表状态显示各类提示符。 ②给定值（SV）显示器（绿） ?显示给定值。 ?根据仪表状态显示各类参数。 ③指示灯 ?控制输出灯（OUT）(绿)工作输出时亮。 ?自整定指示灯（AT）(绿) 工作输出时闪烁。 ?报警输出灯1（ALM1）(红)工作输出时亮。 ?报警输出灯2（ALM2）(红)工作输出时亮。 ④SET功能键 ?参数的调出、参数的修改确认。 ⑤移位键 ?根据需要选择参数位，控制输出的ON/OFF。 ⑥▲、▼数字调整键 ?用于调整 数字，启动/退出自整定。
智能温湿度控制器硬件总体方案 注：（参考大部分电器生产厂家温湿度控制器与干式变压器温度控制器比较，发现两者使用的范围和环境完全不同，一般的温湿度控制器温度测量及控制范围都0oC -50oC之间，而干变式温度控制器温度的测量范围0oC -200oC，而控制温度在100oC以上，控制器的长期工作温度在85oC以上，而在这总情况下一般的湿度传感器已经超出正常工作温度范围，所以在干式变压器中并不适用。这里湿度部分主要是为以后温湿度控制器设计而准备，可以设计电路部分，但保留为以后做准备，这里设计方案主要用于干式变压器温度控制器）。 1、智能温湿度控制器硬件组成 智能温湿度控制器需要采集温度和湿度两个部分，这里我们以各3路来说明，即3路温度采集，3路湿度采集，通过内部分析计算，来显示各路的温度、湿度数值，另外还需要配置一定的输出接口。如RS485、开关量输出（主要用于输出报警、跳闸、风机、故障）等。以组成温湿度监测系统。 1.1硬件组成原理 根据温湿度控制器功能，选择“A/D转换芯片+微处理器（带捕捉功能）”来实现（注：对于现在大多数AD采样功能都是内置的，捕捉功能是在湿度传感器中使用的，一般的湿度传感器都是电容式的，通过555振荡电路将其转换为频率信号，再通过CCP功能检测频率）。如图1-1所示为系统硬件原理图。 图1-1 智能温湿度控制器硬件组成原理图 1.2 硬件模块划分 根据硬件原理图，把硬件划分成模拟采样微处理部分、操作显示、模拟采样、开关量输出、电源、通信等几个部分。为了便于硬件的模块化开发，把各个模块设计为独立的硬件模块，而通过组装各个模块，来组成所需要的硬件系统。 控制器设计成3个印制板来制作，将电源、通信和开关两输出设计在同一块板子上，模拟采样和微处理部分设计在同一块板子上，在有就是将操作和显示部

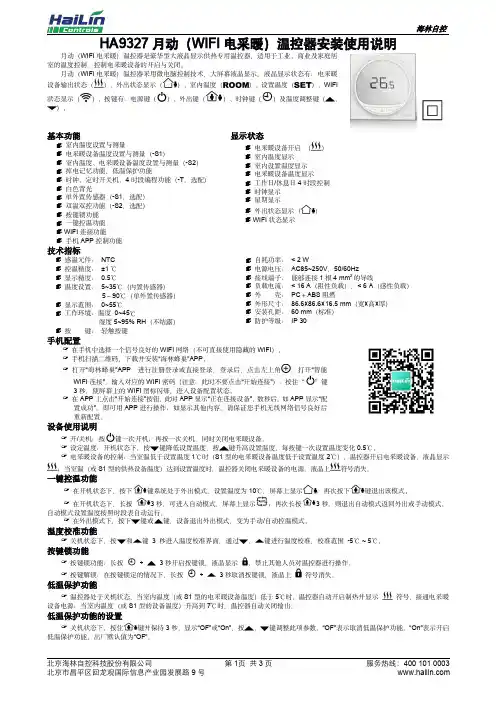

一周编程电子智能室温控器LOGIC 578001使用指南 引言 感您选择了我们的产品及对我们的信任与支持。本装置是电子式定时恒温器，可设置一星期为周期的运行程序。通过该装置，可对安装环境的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。 符合标准：符合欧盟法令： EN 60730-1 标准及其修订容欧盟B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟E.M.C.89/336/EEC号法令及93/68/EEC修改法令 EN 60730-2-9 标准 产品规格： 电源：二节LR6型1.5V碱性电池 温度调节围：10至35℃ 显示屏显示之环境温度：0至40℃(分辩率0.1℃） 温度修正频率：每分钟一次 微分：0.2至0.4K 探针传感器：NTC3% 保护等级：IP20 绝缘等级： 热梯度：1K/15分 输出：转换继电器
触点容量：8（2.5）A250V~ 作用类型：1BU 绝缘条件：正常环境 最大工作温度：50℃ 储存温度：0-60℃ 防冻温度：6℃恒定 运行程序：以一星期为周期设置 软件等级：A 液晶显示屏 夏季/冬季（采暖/空调）切换 程序设置中的最小增减允许时间：1小时 安装：壁式安装 安装及连接： 安全预防措施 在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4） 安装位置 定时恒温器须安装在远离热源（暖气装置、、厨房）和门窗之处，安装高度离地面约1.5米。（图5） 安装
见图6-7-8 电气连接 将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备 1＝共用接线柱 2＝常开接线柱 3＝常闭接线柱 重要事项： 请务必严格遵照相关现行法律的规定及安全规安装定时恒温器。 电池更换： 当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。 更换电池时，请打开恒温器的前板按照前板上的说明进行操作，电池寿命为一年。（图9） 提示：建议在采暖设备开启时更换电池。（一年更换一次）完成电池更换以后，装回电池座的盖子，按RESET键，按照“时钟设置”的说明重新设定时间。
R KC温控器RH400FK02-M*AN/N参数数值及操作原理 1、RH400参数 2、产品特点和应用 日本RKC理化公司主要生产模块型控制器，数字多点控制器，数字显示控制器，程序控制器，各种传感器，指示器等，公司通过了国际质量认证体系「ISO9001」的认证，主打产品安全标准遵守美国最新安全标准UL、加拿大安全标准CSA、欧洲安全标准EMC指令及低压指令标准符（CE认定合格品）。 RH系列数字显示控制器采用维护性能好的插入式构造；同时，产品纵深与原始型号（ CD 系列）相比缩短了 40% 。是最新型标准温度控制器。 纵深 60mm （ RD100:63mm ）的纤薄外形 11 段 LCD ，大屏清晰可视性好。 具有较高目标值应答性的PID 常数演算 取样周期0.5 秒 可变更响应快慢、POST 微调功能 可缩短AT 执行时间的启动演算功能 此款新型温控器的优势: 1.搭载了清晰明了的大型11段显示的LCD显示器,更能轻易识别以往难以分辩的文字 2.增加了操作键锁定显示,操作键锁定的功能,可以一目了然地显示现在的锁定状态 3.算出的PID数据更具有优越的目标值响应性,与以往的AT运算得出的PID数据相比,此款温控器更能快速自动地算出PID数值,在灵敏响应性的基础上,还具有优越的抗外部干扰的响应性. 4.可消减AT实行时间 5.可以扩展实行AT后的控制特性(POST演算).
3、控制方法 RKC系列智能数字温度控制器，采用最新的平面操作和微机智能控制技术。本着简单易用，稳定可靠的原则，该系列表具有极大的市场适应性，产品按国家标准制造并有多种安装尺寸。 工业区用到温控器一般采用热电偶传感器来测量温度值，热电偶有J,K,R,S等分度号，每种分度号热电偶在不同温度范围内有它独特的温度精度，常用的K分度号热电偶精度范围在0-400°C，是常见的温度传感器。另外一种温度传感器是热电阻，常见的是PT100，也叫铂金电阻，精度比较高，一般为-199-649°C这个范围内使用，价格稍微比热电偶贵些。 独特之处编辑RKC温控器出场时候为单回路调节器，即只有加热功能，称之为基本表，一般发到代理商处，由代理商扩展多路调节和报警输出控制功能，俗称改表，这样保证了很少硬件成本即可实现多功能扩展，这是其他温控器没有的功能，另外RKC温控器的输入范围和报警范围都是可以通过软件和参数来设置的，比较方便，过流保护功能可以通过外加电流互感器来实现，带485通讯口，可以跟上位机通讯。 莞联硕机电代理日本理化RKC温控器，,温度调节器，温度控制器，CH402温控器，CD901温控器库存现货。特价供应，备客户急用之所需。本公司可供全国客户之所需，在阿里巴巴、淘宝供应，快递送货上门， 1..热电偶：K、J、R、S、B、E、N、T、W5RE/W6RE、PL‖、U、L 2.测温热电阻输入：PT100、JPT100 3.支流电压：DC0——DC5V，DC1——DC5V 取样周期：0.5s 测量精度：热电偶：±（显示值的0.3%+1digit）或±2度测温电阻：±（显示值的0.3+1digit） （DC0/12V）允许负载电阻600欧以上可以加热冷却双输出控制（输出1：加热侧；输出2：冷却侧） 供选加热器断线警报和控制环断线警报。
温控器，温控控制器(英文Thermostat)是指控制温度的智能或非智能开关，所以在有些场合又被称为温控开关，一般用于各类家用电器，机电设备等的温度控制场合，并能按照用户设定好的数值进行温度调节，以达到合适的温度。对家用电器，温控器除了调节温度的作用，同时也具有节省能源的作用，这十分符合现代提倡绿色家电的理念。 温控器的分类五花八门，对于非专业用户来说，选购温控器是一件非常困难的事情，本文从以下几个方面来对温控器进行大概的分类，希望同行斧正。 以温控器制造原理来分，温控器分为： 一.突跳式温控器：各种突跳式温控器的型号统称KSD，常见的如KSD301,KSD302等，该温控器是双金属片温控器的新型产品，主要作为各种电热产品具过热保护时，通常与热熔断器串接使用，突跳式温控器作为一级保护。热熔断器则在突跳式温控器失娄或失效导致电热元件超温时，作为二级保护自，有效地防止烧坏电热元件以及由此而引起的火灾事故。 二,液涨式温控器：是当被控制对象的温度发生变化时使温控器感温部内的物质（一般是液体）产生相应的热胀冷缩的物理现象（体积变化），与感温部连通一起的膜盒产生膨胀或收缩。以杠杆原理，带动开关通断动作，达到恒温目的液胀式温控器具有控温准确，稳定可靠，开停温差小，控制温控调节范围大，过载电流大等性能特点。液涨式温控器主要用于家电行业，电热设备，制冷行业等温度控制场合用。 三，压力式温控器，改温控器通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为空间压力或容积的变化，达到温度设定值时，通过弹性元件和快速瞬动机构，自动关闭触头，以达到自动控制温度的目的。它由感温部、温度设定主体部、执行开闭的微动开关或自动风门等三部分组成。压力式温控器适用于制冷器具（如电冰箱冰柜等）和制热器等场合。 以上是市场上最为常见的温度控制器种类，当然按用途分类也可以分为地暖温控器，空调温控器，电机温控器等等，但温控器的用途非常广难以一概而论，而且按用途分类并不精确，经常有同一款温控器有不同名字的现象。 以上几种是常见的机械式温控器。 四，电子式温控器，电子式温度控制器（电阻式）是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及热敏电阻等作为测温电阻，这些电阻各有其优确点。一般家用空调大都使用热敏电阻式。
壁挂炉温控器使用说明书 １、产品描述 ２、对码 （１）按住温控器取消键5s,温度区显示０值，信号图标闪烁，非正常工作状态图标点亮，其余与正常状态时同，如下所示图案：
（２）按住接收器按键５ｓ，此时温控器与接收器进行对码，对码时温度区显示值由０不断增加，表示温控器接收到的对码信号个数。 （３）对码成功时，温控器上温度区数字不再变化，而是闪烁显示对码成功后的通讯通道值，此时按确定键，温控器恢复正常状态。 （４）按接收器一次，接收器退出对码。 （５）对码成功，温控器与接收器之间可进行通讯。 ３、按键功能 ３.１选择编程键，可进入用户编程模式，由用户设置所需各个时间段温度。此状态下编程状态图标及非正常工作状态图标被点亮。 按编程键一次，进入编程模式。
进入编程模式后，会显示编程区Ｐ１状态，Ｐ１点亮，时间区和时间段上０处时间点闪烁显示，且时间显示为０点，即当时时间段上闪烁点的时间。温度值不变仍然显示当前温度。 （１）进入编程模式后按增加键，会在时间段上顺时针选择移动目标时间点。 如图示，如果在时间段上选择3点处时间点时，时间区显示时间也会随之作相应变化，现在为当前选中时间点与时间闪烁显示。 （2）按减少键，会在时间段上逆时针选择时间点。 （3）同时按设置键和增加键，顺时针点亮目标时间点，点亮一点后自动跳到下一个点，并将此点作为目标时间点。
如图示，按设置键再按增加键将从目标时间点3点处开始设置点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁时间。 （4）同时按设置键和减少键，熄灭目标时间点，熄灭点后自动跳到下一个点，并将此点作目标时间点。 如图示，按设置键再按减少键将从目标时间点6点处开始熄灭点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁处时间。 （5）在编程状态下，设置任意时刻按确定键，可保存当前设置，并跳转到另一可编程模式P2。
/**************************************************************************/ /*** 名称：智能温度控制器***/ /*** 功能：读取当前DS18B20温度，由五个八段数码管显示出来。***/ /*** 描述：选择DS18B20的最高精度——12位精度转换,增量为0.0625.使测温***/ /*** 温度有较高的精度, 五个数码管能实现00.000--99.999范内较高精度***/ /*** 的数值显示，可应用于对温度控制有较高要求的场合。***/ /*** 连线：DS18B20的2脚与单片机的P1.0口连接***/ /***************************************************************************/ #include
现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的操作说明吧。 中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。 机器式 机器盘管温控器使用于商业、工业及民用修建物。可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。使所控场所环境温度恒定爲设定温度范围内。温度设定拔盘指针应设定爲所需恒定温度地位。拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。外型尺寸。
操作办法 1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。 2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。 3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。 4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。 快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
XMTD-2000智能型数字显示温度控制器使用说明书概述 XMTD-2000智能数字显示温控仪表是我厂新推出的新一代温控仪表。本产品采用性能优异的单片微机作为主控部件，具有精度高、数字显示、轻触键盘操作、停电数据保存永久、抗干扰性能强、外形美观等特点。 XMTD-2000温控仪可广泛应用于轻工机械层压机，包装、印刷、纺织、造纸、等行业。选用时靖仔细确认是否符合您的要选的型号XMT□—□□-□-□ 传感器分度号测量范围 F:0～10000C K：0～4000C E：0～3000C 输入代码：1：热电隅 外形尺寸：E：72*72 技术参数及安装 1安装注意事项： 仪表安装环境要求： ①大气压力：86—106Kpa。 ②环境温度：0—500C。 ③相对湿度：45—85RH%。 安装时注意以下情况： ①环境温度的急变可能引起的结露。 ②腐蚀性及易燃气体的有可能侵害。 ③直接震动或冲击机的主体。 ④水、油、化学器、烟雾或蒸气的污染等。 ⑤过多的尘埃、盐雾或其它的金属粉末等。 ⑥空调的直吹。 ⑦阳光的直射。 ⑧热辐射的积聚之处等。 2安装过程 ⑴按照盘面的开孔尺寸在盘面上开出来安装仪表的方孔，如多个仪表安装时请将左右两只仪表的距离大于25mm,上下两只仪表的距离应大于30㎜。 ⑵将仪表嵌入盘面的开孔内， ⑶将仪表安装槽内插入安装支架。 ⑷推紧安装支架，使仪表与盘面结合牢固，再拧紧螺钉。 3主要技术性能 ①测量精度：0.5%±1dig; ②电源电压:220VAC; ③环境温度:0—500C; ④应用模糊PID技术控制;
⑤开孔尺寸（㎜）:KCY-E型为:68*68 接线方式 1接线的注意事项： ⑴热电隅输入，应该使用对应的补偿导线。 ⑵输入信号线应远离仪表的电源线、动力电源线、负荷线。以避免产品信号的干扰。 2、接线端子图： XMTD-2000的仪表接线 1、各功能的调出顺序： ◇仪表通电后，上排显示INP，下排显示分度号，表示输入类型；经4秒后，上排显示量程上限，下排显示量程下限，表示测量范围；再经4秒，上排显示测量值，下排显示设定值，此时仪表进入正常工作状态。 ◇各参数设定： 按“SET”键，上排显示TH（上限温度设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排显示DT（延时时间设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排显示TL（下限温度设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排显示AT（报警时间设定值），按∧或∨键，使下排显示为所需要的值； 再按“SET”键退回到标准模式。 ◇控制参数的设定： 按“SET”键4秒种以上，一排显示控制参数的提示符（见参数表），按∧或∨键，使下排显示为所需要的值； 再按“SET”键，上排依次显示各参数的提示符，按∧或∨键，使各控制参数为所需要的值； 再按“SET”键4秒种以上，回到标准模式。 ◇注意：若红色显示的下面出现000说明热电隅接反了，如果上面出现000则说明热电隅开路或温度超过测量范围值了。 2、各功能的使用 ◇在停止状态，仪表上排显示测量值，下排显示“STP”。 ◇冷启动时开始加热，加热指示灯亮，仪表上排显示温度测量值，下排显示TH的数值。当测量值大于TH值时，停止加热，加热指示灯灭。 ◇延时指示灯亮，仪表开始延时，上排显示延时时间，下排显示DT的数值。当延时时间大于DT值时，延时指示灯灭。 ◇风机启动，降温指示灯亮，开始降温过程，仪表上排显示温度测量值，下排显示SPL的数值。当测量值小于TL的数值时，风机停止，降温指示灯灭。 ◇蜂鸣器开始鸣叫，报警指示灯亮，开始报警过程，上排显示报警时间，下排显示AT的数值。当报警时间大于AT的值时，蜂鸣器停止，报警指示灯灭。
CH402智能温度控制器使用指南-------温度异常故障排查篇 仪表面板仪表接线图 一、仪表面板相关说明： OUT灯：输出指示灯，灯亮时有12VDC输出，灯灭时没有电压输出（3与4仪表端子）。 AL1/AL2灯：报警输出指示灯。灯亮时继电器触点闭合，灯灭时继电器触点断开（6与7仪表端子）。 PV窗口：显示测量温度值。 SV窗口：显示设定（控制）温度值。 二、仪表使用过程中出现问题检查方法（温度仪表常见故障）。 1、控制失控，温度超过设定值，且温度一直在往上升。 遇到此类故障，首先查看此时的仪表OUT指示灯是否点亮、用“万用表”的直流电压档测量仪表的3与4号端子是否有12VDC输出。如果灯不亮，3与4号端子也没有12VDC输出。则表明问题出在发热体的控制器件上（如；交流接触器、固态继电器，中继等），查看控制器件是否有短路、触点断不开、接错线路等现象。 2、加温一段时间，温度没变化。一直显示现场环境温度（如室温25℃） 遇到此类故障，首先查看SV值设定值是否设好、仪表OUT指示灯是否点亮、用“万用表”测量仪表的3与4号端子是否有12VDC输出。如果灯亮，3与4号端子也有12VDC输出。则表明问题出在发热体的控制器件上（如；交流接触器、固态继电器，中继等），查看控制器件是否有开路、器件规格是否有误（如220的电路中接380V的器件）、线路是否接错等现象。另外查看传感器是否有短路现象（热电偶短路时，仪表始终显示室温）。
3、加温一段时间，温度显示越来越低。 遇到此类故障，一般为传感器的正负极性接反，此时应查看仪表传感器输入端子接线（热电偶：8接正极，、9接负极；PT100热电阻：8接单色线、9与10接颜色相同的两条线）。 4、加温一段时间，仪表测量显示的温度值（PV值）与发热体的实际温度相差很大（比如，发热体的实际温度为200℃，而仪表显示为230℃或180℃） 遇到此类故障，首先查看温度探温头与发热体接触点是否有松动等接触不良现象、测温点选择是否正确、温度传感器的规格选择是否与温度控制器输入规格一致（如温控表为K型热电偶输入，而现场安装了J型热电偶测温度）。 5、仪表PV窗口显示HHH或LLL字符。 遇到此类故障，则表示仪表测量的信号出现异常（仪表测量温度低于-19℃时显示LLL、高于849℃时显示HHH）。如果温度传感器为热电偶，则可拆下传感器、直接用导线短接仪表的热电偶输入端子（8与9端子），上电后如果仪表能正常显示室温（现场环境温度如：30℃），则问题出在温度传感器，用万用表工具检测温度传感器（测热电偶或PT100热电阻）是否有开路（断线）、传感器线是否接反、接错，或传感器的规格与仪表不一致。 如果以上问题都排除则可能由于传感器的漏电而烧毁仪表内部温度测量电路。
BWDK-系列 通过ISO9001:2000质量体系认证 认证号：05504Q10349ROS 变压器用电阻温度器 使用说明书 制造单位：南京超博机电设备工程有限公司
安全指导 在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。! 警告 !注意
一、产品概述 本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。 本产品符合JB/T7613-1994《变压器用电阻温度计》标准 本产品生产体系通过ISO9001质量体系认证。 二、产品型号：BWDK系列电阻温控器产品型号如下表：
三、技术参数 1.测温范围：00C—2000C 2. 测温精度：±1%FS 3. 分辨率：0.10C 4. 工作电压：AC220V±10%（50Hz） 5. 功耗：5V A 6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件） 7.继电器触点容量：10A/250V AC 8. 仪表重量：＜3Kg 9. 外形尺寸：260×200×80（mm） 10. 模拟量输出：三路4-20mA电流，或三路1-5V电压 11. 数字量输出：RS232或RS485串行通信接口 四、产品功能介绍 1、具有三相绕组温度的巡回温度显示或最高温度显示功能。 2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全地工作。当三相绕组温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。 2.1 . 变压器可配用2台、4台、6台风机或不接风机。接有风机时，当风机开启，则温控器面板上相应编号的“风机”工作指示灯变为绿色。 2.2 . 若某风机出现断相故障时，则温控器面板上该相风机工作指示灯变为红色，同时发出蜂鸣报警声。 3、具有超温报警功能。当三相绕组温度中的最高一相温度超温时，温控器内发出蜂鸣报警声，同时面板上“超温”灯亮，“超温”输出端子（13、15端）输出一个闭合开关信号。 4、具有自动跳闸功能。当三相绕组温度中的最高一相温度达到跳闸温度时，温控器内发出蜂鸣报警声，同时面板上“跳闸”灯亮，“跳闸”输出端子（11、12端）输出一个闭合开关信号。 5、具有传感器故障报警功能。传感器故障时，温控器面板上的“故障”指示灯亮，温控器内发出蜂鸣报警声，“故障”输出端子（14、15端）输出一个闭合开关信号。 5.1 指示灯不同颜色代表不同相传感器故障：黄色代表A相，绿色代表B相，
附： CH402型温度控制器使用说明书 一简介： 该温度控制器利用精密的铂电阻来传递温度信号，采用先进的部控制模块，优化了各个控制参数之间的关系，并进一步加强了自适应功能在各种条件的适应调节的功能，使之在温度控制方面表现得更为突出。 CH402的电源输入可选用工频交流电220V，直流24V；输入可以是电阻信号，也可以使用热电偶；继电器输出为24V直流电；另外CH402还具有报警输出端。 二 CH402的面板 1——PV 实际温度显示（绿色显示）。 2——SV 设定温度显示（桔红显示）。 3——AT 自调节功能显示（绿灯）。 OUT1 输出控制显示（绿灯）。 ALM1 报警输出显示（红灯）。 OUT1 ALM1 未扩展。 4——SET 用来选择设定各个参数的键。 5——R/S 用来改变数据位（参数设定时）， 控制温控器的开关。 6——用于数字的减少（参数设定时）。 7——用于数字的增加（参数设定时）。
三：CH402显示信息说明 在刚接通电源的时候，CH402会显示： 然后显示： 随后即为正常工作显示，在设定参数时，PV会显示各种功能的代表符号，特列举在下： 各符号功能列表
附：表一 四：参数设定说明： 1、在使用SET键功能时：按一下，即SV温度可设，R/S为选择所要改动的数据位；按定SET键超过2秒钟，既出现表中所列的功能选项，再按SET键，可选择需要设定的参数项，R/S为选择所要改动的数据位。各位数字的调节则由另外两键来调节。 2、在使用R/S的开关功能时，也需要按住R/S超过1秒后。 3、使用自动调节的功能时，外界环境与正常实验时相同，温度的变化必须是一个完整连续的过程，这样才能获得一系列比较满意的自
