热力管网施工组织设计方案

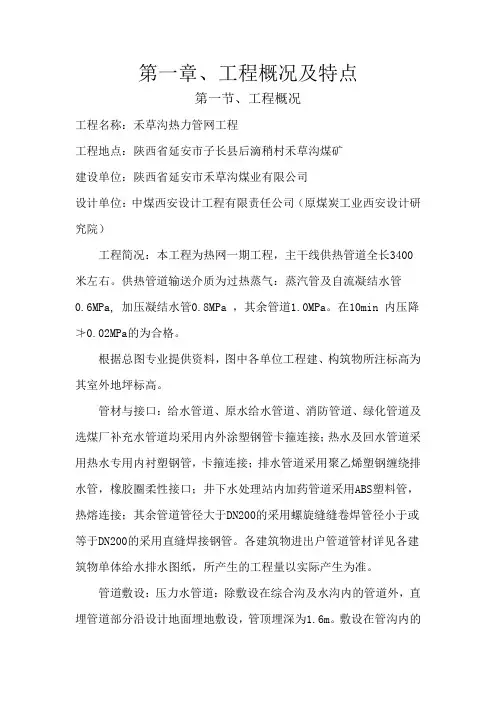

工程概况及特点
第1章第一节、工程概况
工程名称：热力管网工程（一期）
工程地点：
建设单位：
设计单位：
工程简况：本工程为热网一期工程，主干线供热管道全长4300米左右。供热管道输送介质为过热蒸气：设计压力为0.98Mpa，设计温度为300○C，最大流量为30t/h，蒸气管道分别选用5298、4788、3778、城市供热用螺旋埋弧焊钢管和2378、无缝钢管输送。
管架基础：建筑安全等级为二级，结构重要性系数为 1.0，地震烈度为小于6度，合理使用年限50年。
管道敷设：采取低支墩、中支架和高支架三种形式。蒸气管道的热补偿采用复式大拉杆横向型波纹补偿器，管道转弯等处采用自然补偿的方法。
管材选用：蒸气管道、管材全部采用20#钢，无缝钢管采用GB8163-87标准号螺旋缝埋弧焊钢管，采用CJ/3022-93 标准号。
安装要求：大拉杆横向型波纹补偿器必须按图纸要求冷紧量进行预拉伸安装。使用大拉杆横向型波纹补偿器管段必须按图纸所注管架位置安装导向支座一确保管道同心度。疏放水系统架空管道疏放水装置，疏放水点由平面图所注管架位置安装。根据现场实际情况将凝结
室外管网雨季施工方案 编制人： 审核人： 河北春达建筑工程有限公司 目录 一、工程概况
二、雨期施工总要求 三、雨季施工准备措施 四、各重点分项雨季施工安全措施。 五、雨期施工组织管理 雨季施工方案 一、工程概况 本工程为邯郸市马头科技企业孵化中心室外管网系统，包括室外雨污排水、室
外给水工程（生活给水、热力给水、消防给水）。整个场地大部分开挖及素土回填。 二、雨期施工总要求 1、施工队要根据工程进度，掌握气象变化情况，将雨季施工措施列入单位工程施工方案中，以利于指导施工，确保工程质量和安全施工。 2、确保信息畅通。搞好施工企业的信息化管理，信息化是企业科学管理的重要部分，由夏季施工暴风雨等恶劣天气的不确定性和突发性，对破坏程度难以进行预测，需要加强对气象信息的控制管理，及时采取有效的安全措施，加强防范。 3、雨季施工要做好物资供应、劳动力调配和加强现场调度工作。添臵必需的防雨设施，不得中断的施工部位必须搭设防雨棚，备好机具，修整道路和完善排水设施，保证排水畅通。 4、加强计划、调度管理工作，组织安排好雨季施工作业计划并切实贯彻实施，避免因雨天施工而造成不必要的人力物力损失 5、全面的防护施工现场涉及面较广，包括各部分现场和临时设施的安全防护以及全部人员的安全，因此在制定安全措施时一定要全面细致周到，不可因事小而不为，以留有隐患，带来损失。 6、科学组织施工。编制施工组织设计时充分考虑雨期施工的特点，将不宜在雨季施工的工程提前或延后安排，根据天气合理搞好室内外作业安排，风雨天气尽量安排在室内施工作业，搞好工序穿插，提高工效和施工速度，遇到较大的暴风雨天气应停止施工。 7、快速反应做好防汛抢险救灾应急准备，在雨期施工时，各种防护措施要进一步加固，对高边坡、隧道口、脚手架以及仓库、防护棚、临时设施等采取有效的加强措施。确保抢险救灾物资人员到位，发生险情立即启动防汛应急预案。 三、雨季施工准备措施

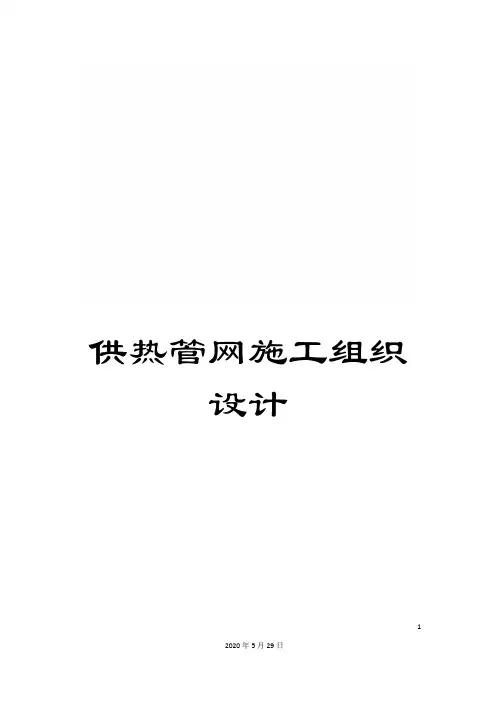

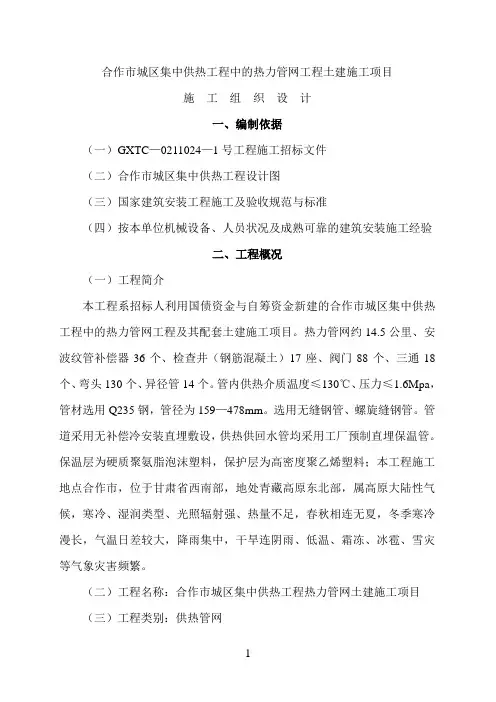

热力管网施工组织设计
————————————————————————————————作者：————————————————————————————————日期：
襄垣县泰瑞达供热有限公司 热电联产二线集中供热管网土建工程（城外供热管网）六标施工组织设计 嘉泰建设发展有限公司
目录第一章编制说明： 第二章工程概述： 第三章工程特点及难点： 第四章主要施工方案： 第五章施工质量保证措施： 第六章安全施工保证措施： 第七章文明施工保证措施： 第八章施工进度保证措施： 第九章环境保护、降低成本措施： 第十章附件： 第十一章附表： （一）拟投入本标段的主要施工设备表（二）拟配备本标段的试验和检测仪器设备表（三）劳动力计划表 （四）计划开、竣工日期和施工进度网络图（五）施工总平面图 （六）临时用地表
施工组织设计 第一章编制说明 第一节编制说明： 为能保质保量、安全、按期完成此项工程任务，确保运行使用时的安全性、可靠性,借鉴我公司以往工程的施工管理经验和人力及机械资源配备情况，进行编制。 第二节编制依据： 一、招标文件 《城市热电网设计规范》(CJJ34-2002) 《建筑地基基础设计规范》(GB50007-2002) 《砌体结构设计规范》(GB50003-2001) 《工程测量规范》GBJ50026－93； 《城镇直埋供热管道工程技术规程》(CJJ/T81-98) 《城镇供热管管网工程施工及验收规范》(CJJ28-2004) 《工业设备及管道防腐蚀工程施工及验收规范》(HGJ229-91) 《建筑防腐蚀工程质量检验评定标准》(GB50224-95) 《涂装前钢材表面锈蚀等级和除锈等级》(GB8923-88) 《施工现场临时用电安全技术规范》(JGJ46-2005) 现行《建筑安装工程施工质量验收统一标准》 《公司常用吊车性能表》； 第二章工程概况
玉带电厂至龙翔低压蒸汽管线项目 管道试压方案 批准人： 审核人： 编制人： 。。。。安装有限责任公司 2016.03
1、工程概况 本项目管线（1）自锅炉房蒸汽管道起，到6009止。共1条DN200低压蒸汽管线；（2）减温减压器装置、软化水系统的安装及配管工程；管线全长约800m。材质为20#，管道设计压力为1.6MPa，管道强度试压为3.4MPa，泄漏性试验为设计压力。 2、试验段划分： 2.1水压试验段分： 经业主研究及施工单位协商保温工程能穿插进行，保证工期能如期完成；确认管道试压为分段试压。 第一段：自锅炉房蒸汽管道起，到6009止； 第二段：减温减压器装置、软化水系统的连管及设备水压试验；3、施工组织： 3.1人员 项目经理：王绪生 现场技术负责人：唐小林 现场施工负责人：侯飞 安全负责人：朱加贵 施工班组：侯西彬 技术工人：6人 3.2施工设备配备 快速打压泵、高压橡胶软管（DN50）50米、1台截止阀、2台球阀、对讲机4台。管道试压试压用水业主提供的消防水。
4、施工方法 本工程采用水压试验法对管道强度及严密性试验。经过设计及业主的讨论，决定分段试压，试压温度应在18℃下进行。 4.1管道试压前须做好以下工作： （1）对管道、节点、接口等外观进行认真检查。 （2）对管件逐一进行检查，特别是水源入口阀、排气阀检查其完整性，启闭灵活性，有无破损现象，并是否处于开启状态，不合格的及时更换，未开启的及时开启。 （3）确保流量计已拆除，替换短管已安装完毕。 （4）对支线管、支墩、后背进行检查，其一检查有无被其它施工单位施工时破坏或挖断等现象，其二检查管端堵板的牢固性，其三检查支墩强度是否达到强度要求、后背是否稳固。 （5）试压所需的机械、设备是否配备齐全，人员是否到位，技术交底是否落实。 （6）对试压设备、压力表、排气阀门等检测器具进行功能检查，并进行试用，保证检测器具的功能满足试验要求。 （7）试验如发生管道破裂或漏水等突发现象，是否有应及措施。 （8）试验所需的水源是否落实，水质是否为饮用水，做好水源引接及排水疏导路线工作。 4.2闭水试验： （1）在试验管段下游管端堵板预留管口与注水管连接好，开始灌水。
目录 一、编制依据： (3) 二、工程概述 (3) 工程地址: (3) 室外直埋管道系统： (3) 工程特点： (4) 三、施工准备 (4) 施工管理人员准备： (4) 技术准备： (6) 劳动力准备： (7) 设备选型、主材审定： (7) 主要施工机械设备及工具准备： (9) 现场临时设施： (10) 四、施工进度计划 (11) 施工工期安排： (11) 施工进度计划表（见附表） (14) 施工准备过程： (21) 施工部署： (22) 生产组织： (25) 施工任务划分： (12) 施工机具维护使用要求： (12)
五、主要分项工程施工方法和技术措施： (12) 施工测量： (12) 直埋管道工程施工方法和技术措施：...... 错误!未定义书签。 雨季施工措施.......................... 错误!未定义书签。 质量目标和保证措施：.................. 错误!未定义书签。 安全、消防保证措施：.................. 错误!未定义书签。 临时用电要求： (26) 环境保护及文明施工 (27)
一、编制依据： 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《建筑工程施工质量验收统一标准》（GB50300-2001） 《城镇直埋供热管道工程技术规程》（CJJ/T81-98） 《砌体工程施工质量验收规范》（GB50203-2002） 《现场设备、工业管道焊接工程施工及验收规范》GB50236—98《给水排水管道工程施工及验收规范》（GB50268-97） 《工业金属管道工程施工验收规范》GB50235-97 《城镇供热管网工程施工及验收规范》（CJJ28-2004） 根据施工现场实地考察情况、施工单位实力和材料供应情况符合要求 二、工程概述 工程地址: 室外直埋管道系统： 1、管径≤DN32时采用无缝钢管，管径＞DN32时采用焊接钢管。管道焊接连接。 2、采用工厂预制带高密度聚乙烯保护层聚氨酯发泡保温管道。保温层厚度：管径＞DN32时保温层厚度不小于50mm。 3、现场接头按照直管段保温一米为一处；管道T型三通按直管段保温2米为一处；管道弯头均直管段保温一米为一处，由直埋保温管道制造厂根据实际要求定制。 4、管道T型三通、跨接三通等管件应采用工厂预制部件。 5、室外沟槽开挖约410米，直埋管道焊接安装约1170米，阀门安装
济南市武家庄旧村改造工程（一期室外综合管线） 热力工程施工方案 编制单位：中国新兴建设开发总公司 济南武家庄旧村改工程项目部 编制日期：二0一二年九月二十二日
热力工程施工方案 一、工程概况 1、工程简介 武家庄旧村安置小区工程位于济南市高新技术开发区孙村片区西北部。规划面积43.2公顷，为新建小区。 本工程为武家庄旧村安置一期室外综合管线工程，包括给水系统、排水系统、热力系统及毛石挡土墙工程。 2、主要工程量 热力系统供回水温度80/60℃，采暖系统分为高、低两个区。热力管道采用直埋敷设，直埋管道为高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管，弯头、三通管件使用加强型。管径有DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300。总长约5389m，放气井4座，排气井8座，检查井8座。 二、施工部署 1、施工阶段划分 施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。 ⑴、施工准备阶段 从接到中标通知书后至开工前进行，编制施工准备计划，按计划进行各种施工前准备。 ⑵、施工阶段
在这期间需合理组织、精心施工，完成工程各项指标。 ⑶、竣工验收阶段 在工程完工后进行，期间需进行大量资料准备工作，整理各项原始数据，按业主要求提供项目竣工验收各项资料，配合业主进行项目各种检测和评定。 2、施工区域划分 根据现场情况，施工区域分为5个区，一区为西南部，主要有3-3#、3-4#、3-5#、3-6#、3-11#；二区为东南部，主要有3-14#、3-15#、3-16#、3-17#、3-18#；三区为东北部，主要有3-19#、3-20#、3-21#、3-22#、3-23#、3-24#；四区为西北部，主要有2-14#、2-16#高层；五区为主路部分。 三、施工准备 1、现场调查： ⑴、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。 ⑵、确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。 ⑶、提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。 ⑷、做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。 2、交底： 计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措
1总述 1.1工程概况 为了满足日益增长的用热需求，改善该区域供热质量。泾阳县周边棚户区改造配套基础设施项目热力管网1208.6米(426*7 840米;529*7 278.6米；630*8 80米；133*4 10米）。本项目工程范围粮集路—金柳大街段。采用直埋式预制保温管，供水保温材料聚异氰尿酸酯保温层和玻璃钢或高密聚乙烯外护管组成；回水材料聚氨酯保温层和玻璃钢或高密聚乙烯外护管组成。 1.2工程特点 本工程管道设计压力1.6MPa，采用自然补偿和方形补偿相结合的方式。供水管道130℃，回水管道70℃。 1.3工程主要施工内容 主要工程内容包括基坑开挖、支护、管道支架制作、安装；管道焊接、安装及管道压力试验、吹扫、探伤，保温等。 2编制依据 1、图纸及有关技术文件。 2、《城镇供热管网设计规范》CJJ34-2010 3、《工业金属管道设计规范》GB50316-2000(2008修订版） 4、《压力管道安全管理与监察规定》（劳部发【1996】140号） 5、《供热工程制图标准》CJJ/T78-1997。 6、《城镇直埋供热管道工程技术规范》CJJ/T81-2013
3 施工进度计划 1、1施工机械及材料计划表
14 撬 杠 根 6 15 电缆线 米 300 16 磨光机 Φ150 台 5 1、2根据施工图纸，确定管线的布置，结合现场的实际情况，测量并规划出管道沟槽的开挖计划，裁出路面开挖尺寸，组织挖掘设备进场施工。管沟开挖以设计绝对高程坡度，断面以设计尺寸为准，管沟开挖至设计高程后应找平并对基槽进行清理，将沟中大于50mm 粒径的石块清理干净，清理干净待甲方、监理方对基础验收合格后方可进行基础灰土施工。 1、3基础开挖严格按照设计要求放坡，开挖过后及时做安全防护，打支撑。在基坑开挖期间，设专人检查基坑稳定。基坑四周做安全防护，用彩钢瓦或密目网封闭。 4施工方法 1、安装顺序 2、管道安装 2.1管道预处理 管道表面防锈应为Sa2.5级，粗糙度40-70UM 。 2.2管道焊接 2.2.1焊材管理 A 焊材须按焊材管理制度严格管理。 B 焊材要有齐全的材质证明并经检验确认后方可入库。 管道组管道 管道试防腐管道交
热力工程施工方案 第一章编制依据、原则 一、编制依据 （一）赤峰市桥北地区集中供热体系（供热管网）工程招标文件。 （二）赤峰市桥北地区集中供热体系（供热管网）工程施工设计图纸 （三）相关规范、标准 （四）《城镇直埋供热管道工程技术规范》（CJJ/T81-98） （五）《城镇供热管埋网工程施工及验收规范》（CJJ28－2004） （六）《工程测量规范》（GB50026-93） （七）与该工程有关的国家施工规范及施工验收标准： 1、《钢筋结构工程施工及验收规范》(GB50204-95) 2、《钢筋焊接及验收规范》(JGJ18-96) 3、《混凝土结构工程施工质量验收规范》（GB50204-2002） 4、《建筑地基基础工程施工质量及验收规范》（GB50202-2002） 5、《市政基础设施工程资料管理规定》(DBJ01-71-2003) 二、编制原则 （一）满足业主针对本工程质量、进度、安全、文明施工等各方面提出的要求。 （二）根据工程地质条件，结合穿越管沟、多条现况管线的状况，施工中通过对技术、经济的综合比较，选择合理施工方法、技术措施，确保在满足业主对质量和安全要求的基础上按期完成工程。 第二章工程概况及特点 一、工程范围及内容 城关地区城东锅炉房集中供热体系（供热管网）工程。 二、供热管网敷设方式：全部采用直埋方式敷设。高温水管道采用有补偿方式，低温水管道采用无补偿全埋技术。 三、补偿方式：高温供水管道采用轴向波纹补偿器。 四、供热参数：供水温度130℃，回水温度70℃；压力：1.6Mpa。 五、管材：供热管道采用预制直埋保温管。
六、螺旋钢管技术规范 1、质量标准:按GB/T9711.1-1997标准生产，材质Q235B。 2、管道工作参数:一次高温水的出、回水温度为130/70℃，工作压力为1.6MPa。 3、补偿器技术规范 直埋轴向波纹补偿器安装应注意流体流向（详见使用说明）。安装完毕应拆除运输及预拉伸部件。 第三章施工总体部署及准备 一、总体施工指导思想 本工程按照建设部颁布的《建设工程项目管理规范》的要求进行总体规划，以项目管理对项目工期以及进度计划进行控制，施工技术以现场动态管理为基础，遵循PDCA 循环及ISO9001 质量保证体系对质量进行全面控制。施工现场内外环境保护依照ISO14001 环保体系的标准，制定并实施相应的环保制度和措施。本工程以“精心组织，细致管理，科学部署，质量第一，文明安全施工并举，确保工期”为施工指导思想，采用“以严求细，以细求优，以优求誉，以誉求存”的战略目标思想组织施工。 二、项目部组织管理机构 针对本工程施工条件复杂等特点，以及业主对本工程在质量、进度、安全、文明施工等方面的要求，我们成立了强有力的项目部，组织有经验的施工技术人员，集中操作熟练的施工队伍，集中指挥，分段突击，确保工程按期保质完成。 三、项目经理部人员部署 项目经理部主要管理人员： 项目经理部设项目经理、副经理、施工员、技术员、测量员、质控员、材料员、机械员、合同管理员。项目部组织机构职能分工按照ISO9001 质量体系分工，做到岗职明确，责、权、利到位。同时，项目部部门设置要与业主、监理各职能部门相对应，以便更顺利地开展工作。 四、项目经理部岗位职责 项目经理部对各部门进行分工，做到岗职明确，责权到位。 1、项目部经理： 对所承包工程的工程质量负全部责任，满足合同规定的各项要求，主持落实本项目质量计划、施工组织设计或施工方案，明确各部门人员职责分工。控制好
2014年保障性住房建设项目室外供热 配套设施工程 （****供热管网建设） 施 工 组 织 设 计 编制人： 审核人：
审批人： 编制单位： 目录 一、工程概况 1、工程内容 2、工程地点 二、施工方案 1、施工前的准备 2、组建项目部 3、施工流向 4、施工阶段划分关键控制点 5、本工程管道安装的基本要求 三、土建安装工程技术措施 1、土建施工的内容 2、定位放线 3、管沟人工开挖 4、管沟回填 四、管道安装工程技术措施
1、管道安装的准备工作 2、管件的预制 3、运输、布管与下管 4、管道的防腐 5、管道的焊接 6、压力管道的吊装 7、管道支架、吊架的安装 8、管道焊接外观检验 9、阀门闸阀安装 10、管道压力试验 11、法兰安装 12、管道工安全技术措施 五、质量目标及保证措施 六、安全生产技术组织措施 七、文明施工及扬尘治理技术组织措施 八、劳动力配备计划及主要施工机具设备计划
一、工程概况 （一）工程内容 本工程位于***，*****保障性住房，对该段进行管沟开挖、夯实、回填，管沟内铺细沙；砌筑检查井，聚乙烯聚氨酯发泡直埋螺旋管安装敷设，接头保温；安装中压闸阀、三通、弯头、热计量表；安装固定支墩支架，浇筑固定支墩；安装波纹补偿器，管道做强度严密性试验。 （二）工程地点 ******* 二、施工方案 （一）施工前的准备工作 1、熟悉图纸：组织图纸内审，组织现场技术人员熟悉施工图纸，深刻领会设计意图及要求，会同建设单位、设计单位做好图纸会审工作，把图纸上存在的问题在施工前解决。 2、技术交底：项目部经理组织项目部专业技术人员对工程的关键部位、关键工序、特殊过程施工编制专门的施工方案，对采用的新工艺、新材料应编制施工作业指导书，并及时做好各进场班组的技术、质量、
目录 第一章编制依据1 第二章工程概况2 第三章施工准备4 第四章施工总体部署5 第五章施工工艺8 一、室外雨、污排水工程8 二、室外给水工程12 三、室外电气工程16 四、热力工程19 第六章施工相关规定和要求21 第七章质量保证措施22 第八章工期保证措施23 第九章安全文明施工及保证措施24 第一章编制依据 一、施工图 建设单位提供、建筑设计研究院设计的施工蓝图。 二、主要图集、标准和规范： 1、图集：室外工程标准图集 2、标准、规范： 1)《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 2)《给水排水管道施工及验收规范》 GB50268-2008 3)《给水排水构筑物施工验收规范》 GB50141-2008 4)《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006 5)《建筑电气工程施工质量验收规范》 GB50303-2002 6)《城镇供热管网工程施工及验收规范》 CJJ28-2004 7)《工业金属管道工程施工及验收规范》 GB50235-97
8)《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98 9)《工程测量规范》 GB50026-2007 三、施工现场条件 本工程场地相对平整，场地设计标高在4.00m~5.00m。基层土壤沉降大且地下水位较高，需充分注意土壤沉降对管道造成的影响及施工过程中的排水措施。 第二章工程概况 一、工程简介： 悦湖路北地块项目（一期）位于山东省荣成市山东省荣成市悦湖路以北、云光中路以西。一期住宅由9栋住宅楼组成，住宅层数由14层至29层不等，其中1～8#楼为普通住宅，9#楼为商住宅。总用地面积为48969.8㎡,地上建筑面积156161㎡，地下建筑面积13293.16㎡。 本工程室外管网是集给水管网、雨污水管网、热力管网、燃气管及电气管网为一体的住宅小区室外综合管网
精品文档 安全施工专项方案 一、工程概况 本工程为太原市集中供热联网工程建设路支干线（太堡街北——学府街北）。里程桩号为K8+350——K9+570，全长1220m。建设路支干精品文档，超值下载 线工程以道路施工为主，热力管线、雨、污水管线、煤气管道改 造工程交叉施工，施工环境较为复杂，本工程为热力管线施工，热力 管线沟槽断面大、深度大，因此安全施工是首要任务。 二、安全总则 安全管理方针：安全第一、预防为主、综合治理。 安全目标：杜绝重大伤亡事故，减少轻伤，千人负伤率小于0.12%。 三、安全管理措施 1、安全生产责任制 建立、健全各级各部门的安全生产责任制，责任落实到人。各 项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。项目部与班组之间必须签订安全生产协议书。安全生产职责及检查工作程 序图、安全生产责任保证体系另符 2、安全教育 新进企业工人须进行三级教育，三级教育是指公司、项目部和班组的教育。工人变换工种，须进行新工种的安全技术教育。工人应掌 握本工种操作技能，熟悉本工种安全技术操作规程。要认真建立“职 工劳动保护记录卡”，及时做好记录。
精品文档 专注做自己想要的 安全保证体系图 建设单位项目负责人质量安全监督站 质监站安全监督员 公司生产经理 公司安全科 项目经理建设单位驻工地代表项目专职安全员项目技术负责人 各施工组班组长、安全员 公司经理
3、施工组织设计 施工组织设计应有针对性的安全技术措施，经技术负责人审查批准。 4、分部分项工程安全技术交底 进行全面的针对性的安全技术交底，受交底者履行签字手续。 5、特种作业持证上岗 特种作业人员必须经培训考试合格持证上岗，工作证必须按期复审，不得超期使用。 6、安全检查 必须建立定期安全检查制度。有时间、有要求、明确重点部位、危险岗位。安全检查有记录。对查出的隐患应及时整改，做到定人、 定时间、定措施。 7、班组“三上岗、一讲评”活动 班组在班前须进行上岗交底、上岗检查、上岗记录的“三上岗”和每周一次的“一讲评”安全活动。对班组的安全活动，要有考核措施。 8、工伤事故处理 建立事故档案、按调查分析规则、规定进行处理并写出处理报告。 9、“六牌二图”与安全标牌 施工现场必须有“六牌二图”，即工程概况牌、安全生产牌、文明施工牌、消防保卫牌、不扰民措施牌、企务公开牌、施工平面图、 工程鸟瞰图。
架空供热管道施工方案 一、施工准备 （一）、技术准备 1、施工人员已熟悉掌握图纸，熟悉相关国家或行业验收规范和标准图等。 2、已有经过审批的施工组织设计施工方案，并向施工人员进行交底。 3、技术人员应向班组进行技术交底、质量安全交底，使施工人员掌握操作工艺。 （二）、材料准备 1、管材：管材应有产品合格证，管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2、管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 3、各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 4、附属装置：减压阀、疏水器、过滤器、补偿器、法兰等应符合设计要求，应有产品合格证及说明书。
5、型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电焊条等符合设计要求。 （三）、机具、工具 1、主要机具 2、主要工具
（四）、作业条件 1、施工所需临时设施及“三通一平”已经解决，现场各种预制场地已经落实。离现场较近，运输方便；在雨季不会积水。 2、管道、管件及阀门均已检验合格，具有技术资料，并与设计核对正确无误。 3、管道两端起止点的设备已安装好，并且设备的二次灌浆的强度已经达到要求。 （五）、施工组织及人员准备 1、施工组织应保证重点，统筹安排； 2、采用先进技术，推进施工标准化、机械化； 3、科学地安排施工计划，保证连续均衡举进行施工；
4、保证工程质量，做到安全施工； 5、讲究经济效益，努力降低工程成本； 6、应配备有较高业务水平的管道技术人员、土建技术人员； 7、应配备满足施工需要的技术工人，如管道工、电焊工、气焊工、油漆工、起重工、泥瓦工等。 二、管道及配件安装 （一）、材料质量要求 1、主要材料、成品、半成品、配件、和设备必须具有质量合格证明文件，规格、型号及性能监测报告应符合国家技术标准或设计要求，进场时应做检查验收，并经监理工程师核查确认。 2、所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。 3、管材钢号应从耐压、耐温两方面满足工作条件的要求，耐压 从管壁厚度上解决，耐温根据从介质工作温度的不同选用不同的钢号。 4、管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。 （二）、工艺流程 架空敷设施工工艺流程：
目录 第一章综合说明 (2) 第二章施工部署 (4) 第三章施工进度计划 (12) 第四章施工准备与资源配置计划 (24) 第五章施工方案及方法 (29) 第六章施工现场平面布置 (52) 第七章质量管理体系与措施 (53) 第八章安全管理体系与措施 (60) 第九章文明施工保证措施 (67) 第十章环保管理体系与措施 (71)
第一章综合说明 1.编制说明 本投标文件技术标部分，是在详细阅读招标方的《包头市石拐区喜桂图新区热力管网工程二期工程施工三标段石2017SG023施工招标》文件，根据国家及行业现行规范与标准、招标人提供的所有图纸和招标文件各个组成部分对工程的描述以及充分理解设计要求的基础上，对施工方案、图纸深化设计及措施、施工总进度计划及措施、施工安全方案等方面进行的组织设计和部署，来编制本招标工程的施工组织设计。以满足业主的各项需求，确保工程各项管理目标的实现。 在编制过程中，我们遵循以下原则： 1）优质、低耗、高效地完成包头市石拐区喜桂图新区热力管网工程二期工程施工，是本工程施工组织设计的基本原则。 2）组织合理、技术先进、措施可靠、保障有力，确保各项目标满足招标文件、设计图纸及施工规范要求，充分展示技术优势，体现方案科学、先进的特点。 3）施工方案的选择，按照“安全可靠、经济合理，方便施工、技术先进”的原则进行；同时充分考虑周边条件、环境保护和文明施工的要求。 4）本工程的施工组织总体上本着“技术可行，措施可靠，突出重点，均衡施工”的原则进行，同时保证施工期间不降低周边交通通行能力。 5）确保工程质量。我们将严格按照施工图纸、国家验收规范、包头市有关规定和业主的要求组织施工，严格执行“强制性条文”达到国家和部颁施工技术标准、规范要求，确保本工程质量一次性验收合格并有创新提高。 6）降低成本管理。想业主所想，把业主的事当成自己的事来做，尽量节约成本，提出合理化建议。 7）确保工期进度，进度实行专业软件控制计划，统筹安排、滚动实施，保证关键部位和控制点的完成。坚持质量第一、安全第一，进度服从质量，质量是进度的保证，有条不紊的程序化施工，确保工期进度。 8）确保安全施工。安全施工是工程建设中的一件头等大事，安全第一，一切服从安全严格遵守施工生产安全操作规程规定，针对工程工期紧，任务重的特点制订切实可行的安全保证措施，杜绝因违章操作而造成生命、财产损失的恶性事故发生。 9）落实文明施工，严格执行公司环境管理规定。文明施工是反映企业管理水平的一个重要标志。针对本工程制订专门的文明施工措施。 2.工程概况
热力管道顶管施工 1.1 适用范围 适用于热力管道管顶管施工。 1.2 施工准备 1.2.1 技术准备 1. 测量交接桩完成，并对控制点、坐标点、水准点进行校测，拴桩、补桩等工作已完成。 2. 顶管施工前，已认真审核图纸，组织图纸会审。编制施工方案，并做好技术交底。 3. 通过沿线调查研究，结合现场地形及交通运输、水源、电源、排水条件，已制定出相应的技术措施。 1.2.2 材料要求 1. 热力管道成品管材：其品种、规格、外观质量、强度等级必须符合设计要求，并具有出厂合格证及试验报告单。 2. 使用的辅材，需要具有出厂合格证，质量应符合有关规定要求，。 1.2.3 机具设备 1. 主要设备：顶镐、液压油泵、卷扬机、滑轮、压浆泵、电焊机、气焊设备等。 2. 辅助设备：吊管架、工作平台、棚架、触变泥浆设备、横铁、立铁、顶铁、导轨、测量仪器等。 3. 工具：铁锹、水平尺、钢尺、锤球、小线、出土小车等。 1.2.4 作业条件 1. 施工占地范围内拆迁到位，地下管线已查明，并采取改移或加固措施，地上、地下障碍物清理完毕。 2. 临时道路畅通，场地平整，水、电已安装完毕。 3. 施工管线低于地下水位时，施工降水应低于开挖面0.5m以下。 1.3 施工工艺 1.3.1 工艺流程 1.3.2 操作工艺 1. 测量放线 (1) 应依据设计图纸进行测量放线，做好测量所需各项数据内业的收集、计算、复核工作。 (2) 对原交桩进行复核测量，原测桩有遗失或变位时，应补桩校正。 (3) 测定管道中心线时，应在起点、终点、平面折点、竖向折点及其他控制点测设中心桩，并应在工作坑外适当位置设置栓桩。
(4) 测定中心桩时，应用测距仪或钢尺测量桩的水平距离。 2. 工作竖井开挖 (1) 顶管工作竖井位置的选定，应符合下列要求： 1) 一般宜选在设计图中管道的检查井室位置。 2) 工作坑处应便于设备、材料运输及下管、出土、排水，并具备有少量堆放管材及暂存土的场地。 3) 单向顶进，顶管段两端条件相近时，工作坑宜选在管线下游。 4) 工作竖井距铁路路基、公路路基较近时，必须保证足够的安全距离或有采取加固措施的条件。 5) 工作竖井应选择在地下管线较少部位。 (2) 顶管工作竖井的开挖断面，应根据检查井尺寸、工作面宽度、现场环境、土质、挖深、地下水位及支撑材料规格、管径、管长、顶管机具设备规格、顶力、下管及出土方法等条件确定。 (3) 工作竖井的支撑应根据开挖断面、挖深、土质条件、地下水状况及总顶力等进行施工设计，确定支撑形式，且符合相关要求： (4) 工作竖井内的布置：一般工作竖井内的布置参见图1-24。 3. 后背安装 (1) 采用原土作后背时，后背墙的安装应符合下列要求： 1) 后背土壁应铲修平整，并使壁面与管道顶进方向垂直。 2) 后背墙宜采用方木、型钢、钢板等组装，组装后的后背墙应有足够的强度和刚度，其埋深应低于工作坑底，不小于0.5m。 3) 后背土体壁面应与后背墙紧贴，孔隙应用砂石料填塞密实。 4) 根据后背施工设计安装后背，紧贴土体的后背材料，如型钢、预制后背、方木等应横放，在其前面放置立铁，立铁前放置横铁。 (2) 当无原土作后背时，应采用结构简单、稳定可靠、就地取材、拆除方便的人工后背墙；利用已完成顶进的管段作后背时，顶力中心宜与已完工管道中心重合，顶力应小于已顶完管道的抗顶力，后背钢板与管口间应垫缓冲材料，保护管口不受损伤。 4. 设备安装 (1) 导轨安装应符合下列要求： 1) 导轨应选用钢质材料制作，宜根据管材质量选配钢轨作导轨。 2) 应在检验合格的基础上安装枕铁或枕木，在检验合格的枕铁或枕木上安装导轨。 3) 当工作竖井底有水、土质松软、管径较大时，应浇筑水泥混凝土基础，将枕铁或枕木埋设于混凝土中。宜结合管道基础设计，确定混凝土面的高程及宽度，水泥混凝土基础的宽度宜比管径大400mm，厚度可采用200mm～300mm，混凝土基础顶面应低于枕铁或枕木面10mm～20mm。
一、编制依据 1、老旧小区地下管网改造工程施工图。 2、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002） 3、《建筑工程施工质量验收统一标准》（GB50300-2001） 4、《城镇直埋供热管道工程技术规程》（CJJ/T81-98） 5、《现场设备、工业管道焊接工程施工及验收规范》GB50236—98 6、《给水排水管道工程施工及验收规范》（GB50268-97） 7、《城镇供热管网工程施工及验收规范》（CJJ28-2004） 8、根据施工现场实地考察情况、施工单位实力和材料供应情况等 二、工程概况 本工程为 2017 年呼和浩特市住宅小区基础设施完善提升改造工程施工十三标段。工程内容包括呼钢小区舍共 4 栋楼，设计面积 26772 平方米，工南三联化工小区共 13 栋楼，设计面积 48450 平方米。地下供热、给排水管网也是改造项目之一。为确保工期，各单位、各专业队、各工种交叉作业较多，相互干扰大，施工难度大，施工要科学组织、周密计划，严格管理，统筹安排，团结协作，在施工前必须预先做好现场调研及勘察工作，充分考虑各种不利因素，根据实际情况制定确实可行的实施性方案；确保工期、工程质量和施工安全，圆满完成本工程施工任务。 三、施工准备 1、施工管理人员准备： 为确保本工程工期和工程质量，针对工程特点，由具有丰富施工经验和组织指挥能力的人员任职，统一组织、管理、协调。由项目经理负责项目经理部的全面工作，下设各专业工种的技术、质检、安全、物资等部门，全方位控制工程的进度计划、技术质量、安检和日常管理工作。 项目部管理机构图：
（1）项目经理：对本项目负全责，是质量第一负责人。 （2）技术负责人：是本项目技术和质量的直接领导，协助项目经理对工程质量工作进行具体的组织和指导。 （3）工程技术部：协助技术负责人，负责组织施工图纸会审、技术交底、编制保证质量的技术措施，解决施工中的技术问题。 （4）施工员：对所施工的工程质量负直接责任、检查所有材料成品、半成品的质量、按照规程、规范、设计图纸编写技术交底、指导班组施工操作，每个分项完成后，组织班组进行自检、互检、交接检，并及时填写施工技术资料。 （5）质检员：严格监督生产班组按设计图纸、规程、规范进行施工，参加隐检，把检查中发现的问题及时反馈给有关人员、限期整改，并检查整改结果。（6）施工班组：严格按照设计图纸、规程、规定施工，及时进行自检、互检，保证施工质量达到优良标准。 2、技术准备：
XX项目 (XX） 雨季施工方案 编制： 审核： 审批： XX建设集团有限公司 XX项目部 20XX年X月X日
目录 第一章工程概况 (1) 第二章编制依据 (1) 2.1、编制的目的 (1) 2.2、编制的依据 (1) 2.3、本专项方案遵循的主要规程规范 (1) 2.4、设计参数 (2) 第三章施工总体部署 (2) 3.1、雨季施工保证体系 (2) 3.2、施工目标 (2) 3.3、组织机构 (2) 3.4、技术准备 (3) 3.5、施工现场及材料准备 (4) 第四章雨期施工方法及技术措施 (5) 4.1、技术措施 (5) 4.2、质量保证措施 (6) 4.3、材料设备保护 (6) 第五章施工管理措施 (7) 5.1、安全保护措施 (7) 5.2、现场管理措施 (8) 第六章质量保证措施 (8) 第七章防汛人员联系方式 (8)
第一章工程概况 本项目是涿州-房山供热工程输热主干线项目。主热源为涿州热电厂，终点为良乡组团鸿顺园调峰锅炉房。沿途向北京市房山区琉璃河镇、窦店镇、高端制造业（房山）基地、良乡组团供热。该项目总热负荷为590MW。该项目建设供热管网33.1km，回水加压泵站及热网监控中心一座，最大管径DN1400。 本子项管线位于琉陶路，管线起点接131058HC-08H设计末点，沿琉陶路道路永中南6米处。管线管径DN1200，管线全长759.676米。 第二章编制依据 2.1、编制的目的 根据当前施工进度的安排，本工程不可避免的需要在雨季施工，主要涉及的分部分项工程包括：供热管道挖沟槽、安装、检查井砌筑、土方回填等，其中管道挖沟槽、安装供热管道时遇到雨季天气对工程最为不利，严重时将影响工程进度。 由于雨季气候不稳定，为防患于未然，做到未雨绸缪，结合现场实际情况，须制定切实可行的雨季施工方案，提前作好各种准备工作，包括防风、防雨、防电、防汛和保证正常的生产、生活和安全，从而平安度过汛期。施工中以预防为主，并切实加强防雨措施和完善排水手段，确保工程质量及工程进度。 2.2、编制的依据 2.2.1、热力管道及配套工程招标文件、补遗文件、答疑文件。 2.2.2、本热力工程施工设计图纸。 2.2.3、本公司质量体系系列文件。 2.2.4、公司已批复的全面的施工组织设计。 2.2.5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件分析以及我公司成熟的施工技术、管理水平、机械设备配套能力、资金投入能力和多年来从事同类工程的施工经验。 2.3、本专项方案遵循的主要规程规范 1、《城镇供热直埋热水管道技术》JGJ33-2012 2、《城镇供热管网工程施工及验收规范》JGJ59-2011
技 术标．
施工组织设计 一、工程概况： 本工程为****供热管网工程，位于****恒达路，由***设计室设计，供热介质为过热蒸汽。本工程设计压力为1.3 Mpa，温度为280℃，管道采用?529×8、?426×8、?325×8的螺旋钢管，全长共1090.7米，敷设方式采用架空形式。 二、施工程序及方法： （一）施工准备 1、成立****供热管网工程项目部，具体组织实施本工程施工。 2、技术准备 ⑴图纸会审：组织有关技术、施工、质检及相关专业人员参加图纸会审，熟悉设计图纸，查验工程现场，同建设单位协调解决存在的技术问题，结合合同工期合理安排施工。 ⑵技术交底：由发包方专业技术人员根据图纸设计要求向施工承包方管理人员做好技术交底。按有关规定提出施工工艺要求，承包方应严格要求各施工人员按照相应的质量要求施工。 ⑶材料供应：材料供应责任人应严格按照工程材料供应计划，做好材料进出把关工作。确保施工材料符合设计图纸及相关的规范要求。 ⑷人员培训：对参加该工程的各专业负责人、专业人员、特殊工种进行岗前业务技术培训，做好岗前教育，择优录用。对参加本工程的人员应进行全面的安全技术教育，增强施工人员的质量第一、安全第一的意识，确保本工程施工质量符合设计要求，做到安全文明施工。教育施工人员遵守施工纪律。 （二）主要施工工序 标高基准点的确定——固定桩位置及标高确定——固定桩基础土建施工——管线、基础验收——放线——沟槽（基坑）开挖——管道吊支架制作——管道轴向高程控制——管道连接——焊接检验——补偿器安装——管道整体试压——保温——吹洗——交工验收。 （三）水压试验 1、本供热管网工程按设计要求进行水压试验，严密性试验压力为1.63 Mpa，强度试验压力为1.95Mpa。 2、试验器材准备，备好试压所需试压泵、管材、管件、阀件、压力表等器材。所用压力表须经校核合格，精度不低于1.5级，且铝封良好。 3、试压系统准备，用堵板将所有管口堵死，将排气阀、疏水阀、阀件、管件、试压泵连接成一个完整的试压系统。 4、组建试压指挥系统，所有参加试压人员应服从指挥人员的统一指挥，精心组织，确保试压工程的安全进行。 5、试验工程，在试压系统最高处设排气阀，便于系统注水时排气，开启系统内阀件，并对系统进行全面检查，确认系统满足实验要求是即可向系统注水加压。 6、试验时，升压不能太快。压力升至0.4Mpa时暂停生压，对系统作全面检查。排除存在问题再缓慢升至系统工作压力时，再作一次全面检查，尔后缓慢升至试验压时停止生压，并注意压力变化情况，在20分钟内压力下降不得超过0.02Mpa，然后将试验压力将至工作压力，对系统内的焊旋、阀件、管件等进行全面检查，无渗漏为合格。试验过程应如实准确记录试验压力和试验时间，并请有关方面人员鉴证。 7、试压注意事项： ⑴试压时一定要排除系统内空气。
供 热 管 网 施 工 方 案 编制： 审核： 审批;
某工程有限公司

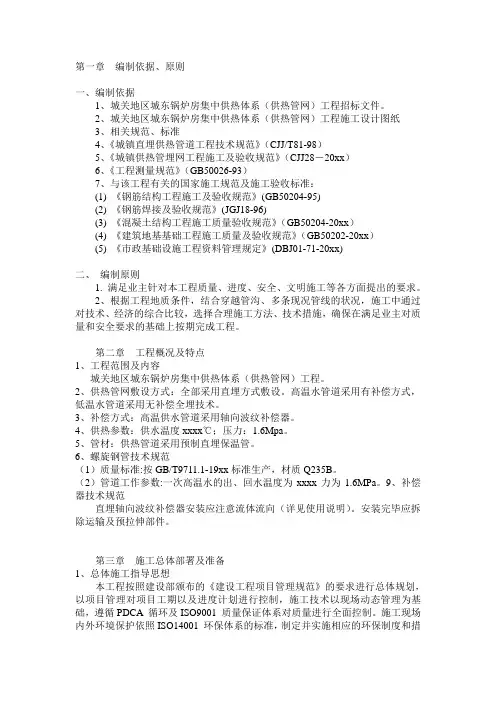

第一章编制依据、原则 一、编制依据 1、实地勘探 2、相关规范、标准 3、《城镇直埋供热管道工程技术规范》（CJJ/T81-98） 5、《城镇供热管埋网工程施工及验收规范》（CJJ28－2004） 6、《现场设备及工业管道焊接工程施工验收规范》 7、《沥青路面施工及验收规范》（GB50092-96） 6、《工程测量规范》（GB50026-93） 7、与该工程有关的国家施工规范及施工验收标准： 二、编制原则 1. 满足业主针对本工程质量、进度、安全、文明施工等各方面提出的要求。 2、根据工程地质条件，结合穿越管沟、多条现况管线的状况，施工中通过对技术、经济的综合比较，选择合理施工方法、技术措施，确保在满足业主对质量和安全要求的基础上按期完成工程。 第二章工程概况及特点 1、工程范围及内容 集中供热体系（供热管网）工程。 2、供热管网敷设方式：全部采用直埋方式敷设。高温水管道采用有补偿方式， 低温水管道采用无补偿全埋技术。
3、补偿方式：高温供水管道采用轴向波纹补偿器。 4、供热参数：供水温度130℃，回水温度70℃；压力：1.6Mpa。 5、管材：供热管道采用预制直埋保温管。 6、螺旋钢管技术规范 （1）质量标准:按GB/T9711.1-1997标准生产，材质Q235B。 （2）管道工作参数:一次高温水的出、回水温度为130/70℃，工作压力为1.6MPa。9、补偿器技术规范 直埋轴向波纹补偿器安装应注意流体流向（详见使用说明）。安装完毕应拆除运输及预拉伸部件。 第三章施工总体部署及准备 1、总体施工指导思想 本工程以“精心组织，细致管理，科学部署，质量第一，文明安全施工并举，确保工期”为施工指导思想，采用“以严求细，以细求优，以优求誉，以誉求存”的战略目标思想组织施工。 2、项目部组织管理机构 针对本工程施工条件复杂等特点，以及业主对本工程在质量、进度、安全、文明施工等方面的要求，我们成立了强有力的项目部，组织有经验的施工技术人员，集中操作熟练的施工队伍，集中指挥，分段突击，确保工程按期保质完成。 3、项目经理部人员部署 项目经理部主要管理人员 项目经理部设项目经理、副经理、施工员、技术员、测量员、质控员、材料员、机械员、合同管理员。项目部组织机构职能分工按照ISO9001 质量体系分工，
郑州市开元路过金洼干沟热力顶管工程 雨 季 施 工 方 工程名称：郑州市开元路过金洼干沟热力顶管工程建设单位：郑 州市热力总公司施工单位：河南恒泰建筑安装工程有限公司编 制：审核：编制日期：2015 年9 月11 日 第一章工程概况 工程概况 1、工程概况本工程位于郑州市区北部，本工程为热力顶管工程，本标段主要施工任务管道敷设和过金洼干沟顶管工程。
本标段顶管管径为D1400，主管管道埋深8~8.5 米，工作井及接收井为钢筋混凝土沉井，管道顶进全部采用土压平衡机械顶管施工。 污水管道采用“ F”型钢承口钢筋混凝土Ⅲ级管材，管材执行标准《顶进施工法用钢筋混凝土排水管》 (JC/T640-2010)，管道混凝土强度等级不低于C50，抗渗等级不低于P8，承插管插口插入方向一致。管道接口采用滑动胶圈接口。 第二章雨季施工总体布署 一、组织机构 成立雨季施工(防汛)领导小组，全面领导雨季期间的施工指挥工作，建立健全的值班和气象记录制度，及时做好值班和气象记录做好交接班工作，发现阴雨天气预报及时通知作好准备，项目部成立以项目经理为组长的雨季施工领导小组。 二、技术准备 雨季到来之前，组织有关人员按照方案要求进行技术交底，提出雨季施工计划，并经监理公司和甲方项目部审核同意，为施工提供技术准备。 三、材料准备 雨季施工前，各土建队伍应根据工程情况准备一定数量的防雨、排水 材料和机具（如编织带、塑料布、苫布、泥浆泵等），以备急用。详见附表《雨季施工措施机具材料表》。 四、现场准备 雨季施工前，施工作业区域必须按平面布置的要求统一划分，保证合理有序。材料场、施工现场以及运输道路保持畅通，尤其是基础周边的环行道路既要保证车辆行走，又要保证半成品的摆放。所以为了防止雨后道路湿滑，影响施工的正常运
