正负12V稳压可调直流电源
作者：黄张祥张昊李松松
摘要
基于四个二极管通过电桥电路的连接，设计两个对称电路。在每个电路都是由整流电路（四个二极管组成）、滤波电路（几个电容组成）、稳压电路（LM317或LM337稳压器组成）和二次滤波电路（几个电容组成）。由LM317和LM337三端可调正负电压集成稳压器构成的正负输出稳压电源具有线路简单、外围元件少、稳压精度高、保护功能齐全和成本低廉等特点．因此．得到了广泛的应用。通过滑动变阻器的控制和各元件的数据正确选择，达到一个正负12伏可调电源。在原理图上有一系列的电容，具有虑波的作用，这样就实现了直流的目的。
[关键词]电路稳压可调直流整流滤波
Abstract
Based on four diode bridge circuit by connecting the design of two symmetrical circuit. In each circuit by the rectifier circuit is (four diodes), the filter circuit (composed of several capacitors), voltage regulator (LM317 or the LM337 voltage regulator components) and secondary filter circuit (composed of several capacitors). The LM317 and LM337 three-terminal adjustable regulator constitute positive and negative voltage integrated power supply with positive and negative output line is simple, less external components, the regulator, high precision, low cost protection function, and so on. So. Has been widely used. By sliding rheostat control and the correct choice of data elements to achieve a positive and negative 12 volt adjustable power supply. The schematic of a series of capacitors, has considered the role of waves, so to achieve the purpose of DC.
一、引言
电源是各种电子、电气设备工作的动力，是自动化部件不可缺少的组成部分，它广泛应用于科学研究、经济建设、国防设施及人民生活等各个方面，是电子设备和机电设备的基础。在电源的众多类型中，直流稳压电源应用最为广泛，它与国民经济各个部门息息相关，特别是在实验室、IT业、采矿、小型电器等领域中应用更为广泛。本实验需要实现双向12V直流稳压电源，220V交流电压需要经过变压器降压、二极管整流、电容滤波和集成稳压器稳压几个部分变成直流。本次设计完成的直流稳压电源要满足如下要求：
（1）输出电压-12V~12V可调，纹波〈=10mV；所用电源为220V/50HZ交流电。
（2）在设计电路之前，需要认真核算各个元件的参数值的大小，不能随意设置数值，否则将会造成不堪设想的后果，这也是设计器件所具备应有的素质。（3）在焊接电路时，应该注意二极管的正负级和电容的正确连接，切不可随心所欲，防止爆炸。
二、方案设计
1．设计思路
为得到要求的输出电压，要将交流电流通过二极管整流、电容滤波和稳压器变为较为稳定的直流电，关键在于滤波和稳压，其中还要注意到稳压器和滑动变阻器的接法，整个电路完成就是围绕这些展开的。
2．方案论证与选择
经过分析我们或得以下方案：
方案一：本设计方案采用可调式三端稳压器LM317和LM337，LM317是正电压可调的稳压器，而LM337是负电压可调的稳压器；通过调整控制端的电阻值来改变输出的直流电压大小；稳压器上加上二极管起到保护电路的作用，为了减少纹波电压，在控制端加上一个电容；稳压器的输出端与控制端的电压差值为1.25V，通过Vo=1.25*（Rw+R）/R计算各电阻值,其中Rw是输出端与控制端间的电阻，R是控制端的电阻。
可调稳压源
方案二：采用经典的串联反馈调整型稳压电路。设计通过对输出电压取样与基准电压比较，将误差电压放大后送至调整管调整输出电压。在电网电压在一定范围内变化时，使输出电压保持稳定。但线性稳压源由于调整管工作在放大区，效率欠佳。设计利用精密电压基准器件LM431代替稳压管作为误差放大部分基准比较电压。采用OP07误差放大。
串联反馈调整型稳压电路
比较以上两种方案，方案一简单，符合设计要求，易于实现；方案二电路较复杂；故我们选择方案一。
3.各阶段电路设计原理
一、整流与滤波
整流电路的任务是利用二极管的单向导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。
整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。
二、稳压器
LM317 恒流电路：IN脚接输入电压正，OUT脚接一个电阻后为恒流输出，ADJ 脚直接接到恒流输出，就是OUT脚的电阻的另一端，负载正接在这里，因为LM317里面有基准的1.25V电压，这个电压在317里面有稳压措施，所以会一直保持不变，这个电压就在电阻的两端（OUT脚与ADJ脚），电阻值是定的，电压也是定的，流过电阻的电流就是恒定不变的。
恒流值=1.25V/电阻（欧姆）
三、设计实现
1.滤波
滤波是利用电容对特定频率的等效容抗小，近似短路来实现的（与谐振无关）。为能够滤波充分，利用电解电容与瓷片电容并联接入稳压器前后两端。2.稳压
稳压器内部有基准电压源、比较、放大等。工作原理:将稳压器输出电压经取样，比较，取出误差进行放大，调整输出电压，大到稳定输出电压之目的。采
用可调式三端稳压器LM317和LM337，LM317是正电压可调的稳压器，而
LM337是负电压可调的稳压器。正确接入稳压器，尤其是其三个脚的接法，和一个电解电容串联接入电路。
3.可调
利用滑动变阻器可实现电压可调，将其与一个电阻串联起来并入电路即可。
四、系统测试
1.测试仪器设备及工具
一个变压器、交流电压源（220V/50HZ）、一个数字万用表，一个数字示波器。（小起子）
2.测试结果
测量方法：利用测量仪器直接测量
电路焊接完成后测量输出电压可调，电压正值：最大可调电压值为19.11V，最小可调电压值为1.24V，纹波值为3.15mV，峰峰值为8.00mV；电压负值：最大可调电压值为-19.30V，最小可调电压值为-1.26V，纹波值为2.63mV，峰峰值为10.0 mV。
3.设计中存在的问题分析及解决
在焊接电路板过程中，滑动变阻器的接法出现错误，出错的原因：没有严格按照电路图来操作，将中间那根改变电阻值的线路没有经过滑动变阻器所在支路直接与电解电容端连接。
经过学长指正及时发现错误，并改正。
五、结论
测试结果表明，我们基本上完成了此次试验任务。此次的实验，是我们组在电协里的第二次试验，虽然实验的难度和繁琐程度远高于第一次，但是我们加入电协的目的就是充实自己的业余文化生活，即使再苦再累也是值得的。这次的正负12v可调直流电压源实验，我们在经过培训后，我们明白了再简单的器件也有着很规律的线路。在这次的试验中电压源的电路中的整流、滤波、整流都是我们以前没有想过的。电容、电阻、二极管、滑动变阻器等等，其中的原理也有很多的。通过实验证明，抑制了零点漂移，大大改善了电路的性能，这次的实验，我
们真的受益匪浅。另外，在分工方面，有我张昊和黄张祥负责主要的焊接，而李松松负责器件的采购，还有部分的焊接。明确的分工也是我们顺利完成此次的实验的原因之一，还有深深感谢电协的学长们对我们耐心的指导，没有他们我们也是很难完成实验的。我们希望在下次的试验中我们组会有更好的表现。
题目：0-12v直流稳压电源的设计与制作 系别：信息工程 作者： 班级： 学号： <摘要>： ①本文介绍了0-12v直流稳压电源的设计与制作 ②该设计采用串联型晶体管稳压电源电路 ③具有连续可调功能。 <关键词>： 稳压整流滤波二极管 LM317.
第一章：方案的选择与论证 1.设计要求： ①输出直流电压范围为：0-12v ，连续可调； ②最大输出电流为200mA ； ③只允许AC220V 供电，电源变压器可选用外购。 ④最大输出纹波电压峰峰值不超过5mA ，内阻R0≤0.1Ω. 2.总体方案设计与论证及选择 直流稳压电源包括变压器，整流，滤波，稳压电路组成。其框图如下： 变压器 → 整流电路 → 滤波电路 → 稳压电 路 （1） 整流电路：交流电压转变成单向脉动直流电 a 、半波整流 U0= ()t d u ? π ωπ 021 = ()()t d t u ? π ωωπ 2sin 221= π 2 U 2=0.45U2 b 、桥式整流 然而单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求式一样的，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在次设计中我选用单相桥式整流电路。 在调整管部分，既可以采用单管调整也可以采用复合管调整，但在此设计中要求额定电流lm ≤200mA ，因此在此设计中我选用单管做调整管。 （2）滤波电路： 经整流后的电压仍具有较大的交流分量，必须通过滤波电路将交流分量滤掉。尽量保留其输出中的直流分量，才能获得比较平滑的直流分量。 可以利用电容两端电压不能突变或流经电感的电流不能突变的特点，将电容与负载并联，或将电感与负载串联就能起来滤波作用。 （3）稳压电路： 由于滤波后的直流电压Ui 受电网电压的波动和负载电流变化的影响（T 的影响）很难保证输出电流电压的稳定。所以必须在滤波电路和负载一直加上稳压电路，才能保证输出直流电压的进一步稳定。
直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。 3、了解掌握Proteus软件的基本操作与应用。 二、实验线路及原理 1、实验原理 （1）直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。 2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图2-2所示。在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。电路的输出波形如图2-3所示。 t
4-12V可调直流稳压电源设计 学生：xxx 指导教师：xxx 摘要：稳压电源在实际工程中是一种用途广泛的电子设备。本系统以串联型稳压电路为核心，用ARM Cortex-M3 32位LM3S8962为主控制器，通过调节电位器来调节稳压源的输出电压，再通过运算放大电路隔离采样，由LCD显示输出电压值和输出电流值。本系统还兼顾到了实时监控，具有过压保护功能，排除过压故障后，电源能自动恢复为正常状态。实际测试结果表明，本设计具有优良的精度、稳定性和动态响应，并结合精确的软件控制，实现了电源测量的快速和准确。通过测试，系统能够正常工作，输出电压0～12V，产生的绝对误差均在0~0.1V范围内，能够达到较高精度。 关键词：AC-DC变换稳压电源高效 Cortex-M3
Design For 4-12V Adjustable Step DC Stabilized Voltage Power Abstract：Stabilized Voltage source in a practical project is a widely used electronic equipment. The Designing for the Series Stabilization Circuit to the core, with the ARM Cortex-M3 32 bit LM3S8962-based controller, by adjusting the Potentiometer wave constant Voltage source output current, and through Operational amplifier circuit isolation sampling，LCD display current value and the actual output Voltage value. Also takes into account the real-time monitoring, with over-voltage protection function, eliminate over-voltage fault, the power supply can automatically restore the normal state. Test results show that the design of the completion of a basic part of good and play some of the requirements. Adjustable Step DC Stabilized Voltage Power with excellent precision, stability and dynamic response, and combined with precise software control, realize the power of the rapid and accurate measurement. Through the test, we find the system can work properly, the output voltage in the range of 0~20V and the absolute error in the range of 0 ~ 0.1V, which means the system can achieve higher accuracy. Keywords：AC-DC conversion Stabilized Voltage Power efficient Cortex-M3
一、设计题目 题目：±12V 对称稳压电源 二、设计任务 设计任务和技术指标： 设计一个直流稳压线性电源，输入220V ，50Hz 的正弦交流信号，输出±12V 对称稳压直流电。输出最大电流为1A ，输出纹波电压小于5mV,稳压系数小于错误！未找到引用源。，输出内阻小于0.1?.并加输出保护电路。 三、原理电路和程序设计 电路原理方框图 1．直流稳压电源的基本原理 下面将就直流稳压电源各部分的作用作简单陈述。 ① 电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压Ui 。变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。根据电路的需求，我们选择了±15V 10W 的变压器。 ② 整流滤波电路：整流电路将交流电压Ui 变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。我们选用了桥式整流滤波电路。 ③ 三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。其中固定式稳压器有7800和7900系列。7800输出正电压，7900 输出负电
压，根据本设计要求，我们选用7812和7912。 2．稳压电流的性能指标及测试方法 稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出、电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。 ①测量稳压电源输出的稳压值及稳压范围 首先使调压器的输出为0V，通过示波器或万用表观测稳压电路的输出，然后调节调压器的输出，使输入到变压器的交流电压逐渐增加，当稳压电路输出的直流电压值不再随着调压器输出电压的增加而改变时，此时电路输出的直流电压值即为稳压电源的稳压值。使稳压器输出在稳压值上的输入电压范围为稳压电路的稳压范围。 ②测量稳压电源的稳压系数SU 稳压系数定义为：当负载保持不变时，输出电压相对变化量与输入电压相对变化量之比。稳压系数反映电网电压波动时对稳压电路的影响，越小越好。调节调压器的输出，使输入到变压器的交流电压分别为220V+10%和220V-10% ，测量稳压电源的输出电压，根据公式计算稳压电源的稳压系数SU。 ③测量稳压电路的输出电阻Ro 输出电阻Ro 定义为：当稳压电路输入电压保持不变时，由于负载变化而引起的输出电压变化量与输出电流变化量之比。输出电阻反映稳压电路受负载变化的影响，越小越好。可用输出换算法测量输出电阻Ro 。 ④测量稳压电源的纹波电压和纹波因数 纹波电压是指在额定负载条件下，稳压电源输出直流电压中所含的交流分量。在
直流稳压电源的设计实验报告 一、实验目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源 2.掌握直流稳压电源的调试及主要技术指标的测量方法 二、实验任务 利用7812、7912设计一个输出±12V 、1A 的直流稳压电源； 三、实验要求 1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形； 2）输入工频220V 交流电的情况下，确定变压器变比； 3）在满载情况下选择滤波电容的大小（取5倍工频半周期）； 4）求滤波电路的输出电压； 5）说明三端稳压器输入、输出端电容的作用及选取的容值。 四、实验原理 1.直流电源的基本组成 变压器：将220V 的电网电压转化成所需要的交流电压。 整流电路：利用二极管的单向导电性，将正负交替的交流电压变换成单一方向的直流脉动电压。 滤波电路：将脉动电压中的文波成分滤掉，使输出为比较平滑的直流电压。 稳压电路：使输出的电压保持稳定。 4.2 变压模块 变压器：将220V 的电网电压转化成所需要的交流电压。 4.2 整流桥模块 整流电路的任务是将交流电变换为直流电。完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的关键元件。管D 1～D 4接成电桥的形式，故有桥式整流电路之称。 由上面的电路图，可以得出输出电压平均值：2)(9.0U U AV o ≈ ，由此可以得V U 152=即可 即变压器副边电压的有效值为15V 计算匝数比为 220/15=15 2.器件选择的一般原则 选择整流器 流过二极管的的平均电流: I D =1/2 I L 在此实验设计中I L 的大小大约为1A 反向电压的最大值：Urm=2U 2 选择二极管时为了安全起见，选择二极管的最大整流电路I DF 应大于流过二极
正负12V稳压可调直流电源 作者：黄张祥张昊李松松 摘要 基于四个二极管通过电桥电路的连接，设计两个对称电路。在每个电路都是由整流电路（四个二极管组成）、滤波电路（几个电容组成）、稳压电路（LM317或LM337稳压器组成）和二次滤波电路（几个电容组成）。由LM317和LM337三端可调正负电压集成稳压器构成的正负输出稳压电源具有线路简单、外围元件少、稳压精度高、保护功能齐全和成本低廉等特点．因此．得到了广泛的应用。通过滑动变阻器的控制和各元件的数据正确选择，达到一个正负12伏可调电源。在原理图上有一系列的电容，具有虑波的作用，这样就实现了直流的目的。 [关键词]电路稳压可调直流整流滤波 Abstract Based on four diode bridge circuit by connecting the design of two symmetrical circuit. In each circuit by the rectifier circuit is (four diodes), the filter circuit (composed of several capacitors), voltage regulator (LM317 or the LM337 voltage regulator components) and secondary filter circuit (composed of several capacitors). The LM317 and LM337 three-terminal adjustable regulator constitute positive and negative voltage integrated power supply with positive and negative output line is simple, less external components, the regulator, high precision, low cost protection function, and so on. So. Has been widely used. By sliding rheostat control and the correct choice of data elements to achieve a positive and negative 12 volt adjustable power supply. The schematic of a series of capacitors, has considered the role of waves, so to achieve the purpose of DC. 一、引言 电源是各种电子、电气设备工作的动力，是自动化部件不可缺少的组成部分，它广泛应用于科学研究、经济建设、国防设施及人民生活等各个方面，是电子设备和机电设备的基础。在电源的众多类型中，直流稳压电源应用最为广泛，它与国民经济各个部门息息相关，特别是在实验室、IT业、采矿、小型电器等领域中应用更为广泛。本实验需要实现双向12V直流稳压电源，220V交流电压需要经过变压器降压、二极管整流、电容滤波和集成稳压器稳压几个部分变成直流。本次设计完成的直流稳压电源要满足如下要求： （1）输出电压-12V~12V可调，纹波〈=10mV；所用电源为220V/50HZ交流电。
新疆大学 课程设计报告 所属院系：电气工程学院 专业：电气工程及其自动化 课程名称：电子技术基础A 设计题目：直流稳压电源的设计 班级： 学生姓名： 学生学号： 指导老师: 常翠宁努尔.买买提 完成日期：2017. 7. 01
课程设计题目：直流稳压电源的设计 要求完成的内容： 1.输出直流电压1.5~10V可调； 2.输出电流I m=300mA； O 3.稳压系数Sr≤0.05； 4.具有过流保护功能。 指导教师评语： 该生通过查阅文献和资料和手册，能够综合运用电子技术课程中所学到的理知识，并能消 化和理解，把理论与实践进行结合起来。具有分析问题和解决问题的能力，较好地完成了设计任务。 评定成绩为： 指导教师签名：2017年 7 月01 日
直流稳压电源的设计 直流稳压电源的设计要求是设计中包括电源变压器、整流电路、滤波电路、稳压电路四个部分。通过四部分的组合将 220V 交流电压转变为设计要求直流电压。并且用仿真软件进行仿真分析。 一、方案设计 1.总体设计框架图 方案的总体思路如下：直流稳压电源一般由直流电源变压器、整流电路、滤波电路及稳压电路所组成，其基本框图如下： 1.1电源变压器 是降压变压器，它将220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 1.2整流电路 此设计的整流部分主要采用桥式电路，即由四个二极管交叉而成。但使用二极管时应注意以下问题： (1) 最大整流电路流f I 指二极管长期运行允许通过的最大正向平均电流。若使用时超过此值，有可能烧坏二极管。 U (2) 最高反向工作电压rm 指允许施加在二级管两端的最大方向电压，通常为击穿电压的一半。 (3) 反向电流r I 指二极未击穿时的反向电流值。其值会随温度的升高而急剧增加，其值越小，二极管的单向导电性越好。但是反向电流值会随温度的上升而显著增加。 (4) 最高工作频率f
<电子技术课程设计> 直流稳压电源课程设计任务书 一：设计任务及要求： 1. 设计任务 设计一集成直流稳压电源，满足： （1）当输入电压在220V交流时，输出直流电压为6V。 （2）输出纹波电压小于5mv，稳压系数<=0.01； （3）具有短路保护功能。 (4) 最大输出电流为:Imax＝1.0A; 2.通过集成直流稳压电源的设计，要求学会： （1）选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 （2）掌握直流稳压电源的调试及主要技术指标的测试方法。 3．设计要求 （1）电源变压器、整流二极管、滤波电容等元件只做选择性设计； （2）合理选择集成稳压器； （3）完成全电路理论设计、绘制电路图； （4）撰写设计报告。全文格式可参照下附一目录格式要求。 （5）希望：设计有新意，切忌完全照搬、抄袭、上下文不统一、文不对题等。 （6）文章请在某些方面12月13日前完成初稿，14日进行初审答辩。 附一：部分 目錄 二、原理与分析 1．直流稳压电源的基本原理 直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路所组成，基本框图如下。各部分的作用： 器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压Ui。变压器副边与原边的功率比为P2/ P1=η，式中η是变压器的效率。 （2）整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。 容C满足RL-C＝（3~5）T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。
）三端集成稳压器：常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。常用可调式正压集成稳压器有CW317（LM317）系列，它们的输出电压从1.25V－37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。其典型电路如图2，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo＝1.25（1＋R2/R1） 式中R1一般取120－240欧姆，输出端与调整端的压差为稳压器的基准电压（典型值为1.25V）。 稳压电流的性能指标及测试方法 稳压电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数（或电压调整率）、输出电阻（或电流调整率）、纹波电压（纹波系数）及温度系数。测试电路如图3。 图3 稳压电源性能指标测试电路 （1）纹波电压：叠加在输出电压上的交流电压分量。用示波器观测其峰峰值一般为毫伏量级。也可用交流毫伏表测量其有效值，但因纹波不是正弦波，所以有一定的误差。 （2）稳压系数：在负载电流、环境温度不变的情况下，输入电压的相对变化引起输出电压的相对变化，即： （3）电压调整率：输入电压相对变化为±10%时的输出电压相对变化量，稳压系数和电压调整率均说明输入电压变化对输出电压的影响，因此只需测试其中之一即可。 （4）输出电阻及电流调整率 输出电阻与放大器的输出电阻相同，其值为当输入电压不变时，输出电压变化量与输出电流变化量之比的绝对值.电流调整率：输出电流从0变到最大值时所产生的输出电压相对变化值。输出电阻和电流调整率均说明负载电流变化对输出电压的影响，因此也只需测试其中之一即可。
电气工程系电子信息工程技术专业 题目：直流稳压电源设计 学生姓名：刘现华班号：电信一班学号： 100222101013 指导教师:
一、设计题目 题目：直流稳压电源设计 二、设计任务： 设计并制作用晶体管、电阻器、电容组成的直流稳压电源。 指标：1、输入电压： 2、输出电压：3- 6V、6-9V、9-12V三档直流电压； 3、输出电流：最大电流为1A； 4、保护电路：过流保护、短路保护。 三、理电路和程序设计： 一电路原理方框图： 图1.1 四、原理说明： (1)选用集成稳压器构成的稳压电路， 选用可调三端稳压器LM317，其特性参数V o=(1.2V~37V),Iomax=1.5A,最大输入、输出电压差（Vi-V o）max=40V。符合本任务的基本要求。
(2)选电源变压器 集成稳压电源的输出电压V o即是此电路的输出电压。稳压器的最大允许电流ICM〈Iomax，输入电压根据公式 V omax+(Vi-V o)min≤Vi≤V omin+(Vi-V o)max可求出其范围为12V≤Vi ≤43V。故副边电压取V2=12V，副边电流取I2=1A变压器的副边输出功率为P2≥V2 I2 =12W，由下表可得变压器的效率为0.7。则原边输入功率P1>P2/η=17W。为留有余地，选取功率为20W的变压器。 图1.2 (3)选整流二极管及波电容 整流二极管D选IN4001，其极限参数为VRM≥50V，IF=1A，满足要求。滤波电容C可由纹波电压△V op-p和稳压系数来确定。由式Vi=△V op-pVi /V oSv得△Vi =2.2V，由式C=Ict/△Vi=Iomaxt/△Vi 得C=3636μF。电容C的耐压应大于17V，故取2只2200μF/25V的电容相并联。 (4)电阻RP1的取值 由式V o=(1+Rp1/R1)1.25，取R1=240Ω，则RP1=336Ω时输出电压为3V，RP1=1.49Ω时输出电压为9V ，故取4.7KΩ精密线绕可调电位器。当RP1阻值调至最小端时输出电压为1.25V，当阻值大于1.5KΩ后输出电压不会继续增大，使用Multisim9仿真时为13V,但实际测试时为10V
直流稳压电源的项目 设计方案 （一）设计目的 1、学习直流稳压电源的设计方法； 2、研究直流稳压电源的设计方案； 3、掌握直流稳压电源的稳压系数和阻测试方法； （二）设计要求和技术指标 1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交 流220V，最大输出电流为I omax =500mA，纹波电压△V OP-P ≤5mV，稳压系数Sr≤5%。 2、设计基本要求 （1）设计一个能输出±12V/±9V/±5V的直流稳压电源； （2）拟定设计步骤和测试方案； （3）根据设计要求和技术指标设计好电路，选好元件及参数； （4）要求绘出原理图，并用Protel画出印制板图； （5）在万能板或面包板或PCB板上制作一台直流稳压电源； （6）测量直流稳压电源的阻； （7）测量直流稳压电源的稳压系数、纹波电压； （8）撰写设计报告。 3、设计扩展要求 （1）能显示电源输出电压值，00.0-12.0V； (2) 要求有短路过载保护。 （三）设计提示 1、设计电路框图如图所示 稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。 测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δvo，并将其中最大一个代入公式计算Sr，当负载不变时，Sr=ΔVoV I / ΔV I V O 。 测量阻：在输入交流为220V，分别测得负载电流为0及最大值时的ΔVo，r o = ΔV O /ΔI L 。 纹波电压测量：叠加在输出电压上的交流分量，一般为mV级。可将其放大 后，用示波器观测其峰－峰值△V OP-P ；用可用交流毫伏表测量其有效值△V O ，由
第1章 绪论 电子技术是电类专业的一门重要的技术基础课，课程地显著特点之一是它的实践性。要想很好的掌握电子技术，除了掌握基本器件的原理，电子电路的基本组成及分析方法外，还要掌握电子器件及基本电路的应用技术，课程设计就是电子技术教学中的重要环节。本课程设计就是针对模拟电子技术这门课程的要求所做的，同时也将学到的理论与实践紧密结合。 本次课程设计的课题是半导体直流稳压电源的设计和调试，本课程设计将就直流稳压电源电路的工作原理、参数计算、元件选取、电路调试等做详细的介绍和说明。 第2章 系统设计方案论证及分析 2.1概 述 220V经电源变压器降为约+24V的交流电，先经过整流桥和电容C1和C2进行滤波后，经过稳压芯片LM317得到在1.26v-17.51v可调的一个相对稳定的直流电压，然后把整流后的电压接到7812稳压芯片，7809稳压芯片，7805稳压芯片、7905稳压芯片上，分别得到+12v，+9v， +5v、-5v的电压。 为了能更直观地知道所调电压的电压值，我们还运用了ICL7107芯片和数码管等元器件的组合电路进行了扩展设计即电压值显示电路，使
电源使用变的更方便。 为提高输出电压的稳定系数，对电子滤波器的性能进行了改善，电源调整管采用复合管的形式。分别在整流滤波和稳压后加电容C3、C4、C5、C6，……，C13实现频率补偿,防止高频自激振荡和抑制高频干扰。为了减小稳压电源输出端由输入电源引入的低频干扰分别加电容C12、C13。为防止LM317输出电压短路，在该线路上加入1N4148二极管。经过一系列的改善如：减小输出电压纹波系数，达到优良的滤波效果等，是最终电路达到了设计要求。 2.2设计目的 1、 学习小功率直流稳压电源的设计与调试方法。 2、 掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流 稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 2.3设计任务 设计一波形直流稳压电源，满足： (1)当输入电压在220V±10%时，输出直流电压为1.26V-17.51V，12V，9V，±5V； (2)输出纹波电压小于5mV，稳压系数小于5%。 （3）在可调电压端接入一个数字电压表，直接测出调出电压的数值。 2.4设计要求
模拟电路课程设计报告设计课题：直流稳压电源的设计班级：电子1101 学号： 姓名：刘广强 指导老师：董姣姣 完成日期：2012年6月19
目录 一、设计任务及要求 (3) 二、总体设计思路 (3) 1．直流稳压电源设计思路 (3) 2．直流稳压电源原理 (3) 3、滤波电路——电容滤波电路 (5) 4、稳压电路 (7) 5、设计的电路原理图 (8) 三、．设计方法简介 (8) 四、软件仿真结果及分析 (10) 五、课程设计报告总结 (12) 六、参考文献 (13)
一、设计任务及要求 1、设计一个连续可调的直流稳压电源，主要技术指标要求： ①输出直流电压：U0=9→12v； ②纹波电压：Up-p<5mV； ③稳压系数：S V≤5% （最大的波动不能超过5%） 2、设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3、自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量。 4、在实验室MultiSIM8-8330软件上画出电路图，并仿真和调试，并测试其主要性能参数。 二、总体设计思路 1．直流稳压电源设计思路 （1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。 （2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。 （3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。 （4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。 2．直流稳压电源原理 1、直流稳压电源 直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成。 直流稳压电源方框图

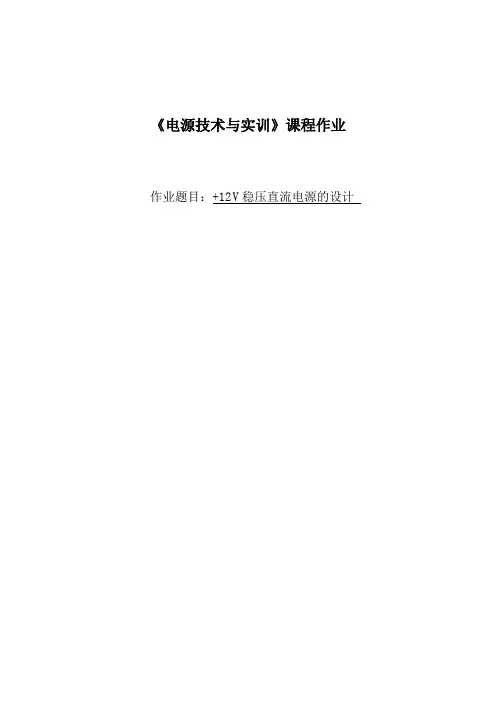

《电源技术与实训》课程作业作业题目：+12 V稳压直流电源的设计
一、电源的基本认识 1、电源的功能 为电路或电子设备提供直流稳压和电流。 2、组成原理 利用电网提供的交流电源经过变换，将其变成直流电。 主要由四部分组成。 (1)变压环节：根据输出电压的需要，通过工频变压器，将电网电压有效值转化为所需要的交流电压有效值。 (2)整流环节：利用二极管或晶闸管的单向导向电性，把交流电变成单向脉动的直流电。 (3)滤波环节：将脉动直流电压的脉动成分滤掉，使输出电压成比较平滑的直流电流电压。 (4)稳压环节：在电网电压波动和负载电流变化时，保证输出的直流电压稳定。 3、主要技术指标及其含义： （1）描述输入电压影响输出电压的几个指标形式。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△Uo与输入电网变化量△Ui 之比。既： K= △Uo / △Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo 的相对变化量△Uo/ Uo 与输出电网Ui 的相对变化量△Ui/ Ui之比。既： S= （△Uo/Uo）/（△Ui/Ui） S的大小，反映一个稳压电源克服输入电压变化的能力。同样在输入电压变化条件下，S越小，输出电压的变化越小，电源的稳定度越高。通常S约为10-2-10-4 C．电压调整率：表示负载电流为额定值输入交流电压的额定值上下变化+10%时，稳压电源输出电压的相对变化量 S u=(△Uo/Uo)x100%
D. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。 (2)、负载对输出电压影响的几种指标形式 A．负载调整率（也称电流调整率）。 在交流电源额定电压条件下，负载电流从零变化到最大时，输出电压的最大相对变化量 S I=(△Uo/Uo)x100% B．输出电阻（也称等效内阻或内阻）。 输入电压Ui不变时，输出电压变化量与负载电流变化量之比输Ro=-(△Uo/△Io)。Ro越小，负载变化对Uo变化的影响越小，表示负载能力越强。 4、电源的类型及各类型的优缺点比较： 类型： 1)硅稳压二极管稳压电源 优点：电路结构简单。 缺点：工作电流较小，稳定电压值不能连续调节。 2)串连型稳压电源 优点：电路简单，调试方便。工作电流较大，输出电压可连续调节。 缺点：损耗大，效率低。（当电网电压升高时，其高出的整流电压必须全部降在调整管的集电极和发射极上，消耗的能量会就更大了） 3)集成三端稳压电源 优点：具有体积小，可靠性高，使用灵活，价格低廉等。 缺点：调整管管耗大电源效率低。 4)开关稳压电源 优点：功耗低，输出效率高，自身消耗小。（相对于串联型稳压电路，串联开关式稳压电路其开关管工作在开关状态，管子在截止和饱和两种状态下交替工作，当晶体管工作在截止状态时，管子的压降大，但流过管子的电流几
模拟电子技术课程设计报告 题目名称：直流稳压电源电路设计姓名： 学号： 班级： 指导教师： 成绩：
目录 1课程设计任务和要求 2 2方案设计 2 3单元电路设计与参数计算 4 4总原理图及元器件清单9 5安装与调试 11 6性能测试与分析12 7结论与心得14 8参考文献 14
课程设计题目： 直流稳压电源电路设计 一、课程设计任务和要求: 1）用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）。 2）输出可调直流电压，范围：1.5∽15V； 3）输出电流:IOm≥1500mA；（要有电流扩展功能） 4）稳压系数Sr≤0.05；具有过流保护功能。 二、方案设计： 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图1所示，其整流与稳压过程的电压输出波形如图2所示。 图1稳压电源的组成框图 图二整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。
方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4所示，使用元件少，它只对交流电的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为：S= =≈1.57，直流成分小，= ≈0.45，变压器利用率低。 图3 单相半波整流电路 图 4 单相半波整流电路电压输出波形图 方案二、单相全波整流电路 使用的整流器件是半波电路的两倍，整流电压脉动较小，是半波的一半，无滤波电路时的输出电压=0.9，变压器的利用率比半波电路的高，整流器件所承受的反向电压要求较高。 方案三、单相桥式整流电路 单相桥式整流电路使用的整流器件较多，但其实现了全波整流电路，它将的负半周也利用起来，所以在变压器副边电压有效值相同的情况下，输出电压的平均值是半波整流电路的两倍，且如果负载也相同的情况下，输出电流的平均值也是半波整流电路的两倍，且其与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，还具有输出电压高、变压器利用率高、脉动小等优点。所以综合三种方案的优缺点决定用方案三。
直流稳压电源课程设计报告 设计任务及要求 1．设计任务 设计一直流稳压电源，满足： （1）当输入电压在220V交流时，输出直流电压为6－９V； （2）输出纹波电压不于5mv （3），稳压系数<=0.01； （4）具有短路保护功能； （5）最大输出电流为：Imax=0.8A 2．要求通过设计学会； （1）如何选择变压器、整流二极管、滤波电容及调整三极管或集成稳压块；（2）合理选择电路结构，并完成全电路元器件参数设计、绘制电路图；（3）短路保护实现方法 （4）掌握直流稳压电源的调试及主要技术指标的测试方法 （5）撰写设计报告。 3．设计注意： （1）电源变压器、整流二极管、滤波电容、调整三极管或集成稳压块等元件只做选择性设计； （2）完成全电路元器件参数设计、绘制出整体电路图； （3）撰写设计报告要符合下列格式并按时上交，逾期将延与下届。 一、书写要求 二、上交时间要求 上交书面及电子稿发至邮箱：
撰写设计报告格式：（仅供参考，不要全部抄龚） 见附录一 集成直流稳压电源的设计与制作 姓名 1 绪言 随着半导体工艺的发展，稳压电路也制成了集成器件。由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。而在这种类型的器件中，又以三端式稳压器应用最为广泛。 2 设计要求
1.初始条件： （1）集成稳压器选用LM317与LM337或其他芯片，性能参数和引脚排列请查阅集成稳压器手册。 （2）电源变压器为双15Ｖ／25Ｗ。 （3）其参考电路之一如图1所示 图1 ±1.25V-±15V连续可调直流稳压器参考电路原理图 2.主要性能指标：（1）输出电压Vo：±1.25 - ±12V连续可调。 （2）最大输出电流Iomax=800mA （3）纹波电压ΔVop-p≤5mV （4）稳压系数Sv≥3X10-3 3.设计要求：（1）依据已知设计条件确定电路形式。 （2）计算电源变压器的效率和功率。 （3）选择整流二极管及计算滤波电容 （4）安装调试与测量电路性能，画出实际电路原理图。 （5）按规定的格式，写出课程设计报告。 3 总体设计思路 在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与LM337，电源变压器选用双15Ｖ／25Ｗ。 由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
正负12伏电源制作 电子协会：黄世玲截稿 2008-12-3 网上有关电源制作的材料很多，本文是在本人参考了《电路分析基础》、《模拟电子技术》中的相关材料并在其基础上加以修改制作成功的正负双12V电源的一些总结。 该电源主要由LM7812和LM7912两块蕊片来实现。 下图为该电源的原理图： 一、原理图相关元件说明 1、J1接变压器的输出端，J2为正负12v输出，由排针来实现。 2、变压器为220V交流输入双12V输出。 3、整流桥由市场上比较容易找得到的普通的整流二极管(1N4007)组成，4个。 4、滤波电容主要由4个2200UF的电解电容组成。 5、LM7812和LM7912的输入端电容0.1UF\0.33UF,输出端电容0.1u。 6、D 7、D8为两个普通的二极管，利用其反向截止对LM7812和LM7912起到保护的作用。 7、发光二极管L1和L2为普通的发光二极管。 二、一些主要器件的封装 1、整流二极管 实物图如下
300MIL以上的管脚间距2、2200UF电解电容
LM7812、LM7912可用一样的封装，要带散热片 三、PCB图如下
谢谢阅读！！！
LM79XX LINEAR INTEGRATED CIRCUIT 3TERMINAL 1A NEGATIVE VOLTAGE REGULATOR DESCRIPTION The Contek LM79XX series of three-terminal negative regulators are available in TO-220package and with several fixed output voltage,making them useful in a wide range of application.Each type employs internal current limiting, thermal shut-down and safe area protection,making it essentially indestructible.FEATURES *Output current up to 1A *-5V;-6V;-8V;-12V;-15V;-18V;-24V output voltage available *Thermal overload protection *Short circuit protection 1:GND 2:Input 3:Output BLOCK DIAGRAM CONTEK
12V直流稳压电源设计 一、摘要 直流稳压电源是一种当电网电压波动或温度、负载改变时，能保持输出直流电压基本不变的电源。其电源电路包括电源变压器、整流电路、滤波电路和稳压电路四个环节。设计中要用的元件有变压器、稳压器、整流二极管、电解电容等。实测结果表明，该装置实现了题目要求的全部功能，实现了题目的基本要求。 关键词：直流、整流、稳压、滤波、电源 二、设计目的 1.学会选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源。 2.掌握直流稳压电源的调试及主要技术指标的测试方法。 3.培养实践技能，提高分析和解决实际问题的能力。 三、设计任务 设计一个直流稳压线性电源，输入220V，50Hz的正弦交流信号，输出±12V对称稳压直流电。 四、遇到问题 因为是模拟电路所以误差会比较大，电路的准确性往往取决于整个电路的线路连接及器件，一旦某条线路出现问题则整个电路无法正常工作，或者某个器件因为电压过大而烧坏则此电路失败。要注意
输入电压的器件如稳压管，一旦输入过大电压那么它绝对会烧坏，只能换新的来替代。 五、原理电路和程序设计 电路原理方框图 1．直流稳压电源的基本原理 下面将就直流稳压电源各部分的作用作简单陈述。 (1)是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。 (2)整流滤波电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。 (3)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 六、电路图和各部分波形图
电工与电子技术课程设计直流稳压电源设计 专业 班级 姓名 指导教师 日期_ __
前言 主要内容: 课题名称与技术要求： 设计课题：串联型晶体管稳压电源 <1>输出直流电压Uo=12V,且连续可调，调节范围±2V <2>最大输出电流Ilm≤200mA <3>稳压系数Sr<10% <4>具有过流保护功能 资料收集与工作过程简介: 在这次课程设计的过程中，我仔细看了课程设计的要求，去逸夫图书馆借了相关的资料，查阅了设计论文的格式样本，比较了各种设计方案的优劣，最终把自己觉得最好的方案的相关参数计算出来。自从上个学期开始，我们就开始学电工，这学期的模电在实际生活中十分有用，在设计过程中我也发现了许多问题，正如参加飞思卡尔设计电路焊板子一样，我还有很多不足之处。通过了对该电路的设计，调试，我学会了用整流变压器，整流二极管，滤波电容以及集成稳压器等元件设计直流稳压电源。 这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
目录 摘要---------------------------------------------------------------------4 设计要求---------------------------------------------------------------6 主要器件选择---------------------------------------------------------9 单元电路设计原理，参数计算------------------------------------12 结论与心得体会-----------------------------------------------------17 参考文献--------------------------------------------------------------18 元器件明细表--------------------------------------------------------19
