1.补画下列三视图中所缺的线段P6
(1)(2)
(3)(4)
'.
1.补画下列三视图中所缺的线段P7
(5)(6)
(7)(8)
'.
2.根据轴测图补画其余视图P8
(1)(2)
(3)(4)
'.
2.根据轴测图补画其余视图P9
(5)(6)
(7)(8)
'.
'.
P12
（1）根据两点A、B的空间位置，画出三面投影（尺寸直接在图中量取）
（2）已知A（20，25，30）、
B（25，15，0）、C（15，0，10），作出它们的三面投影。
a'
b'
a
b
b"
a"
a'
b'
a
b b"
a"
c
c'
c"
o o
Yw
Yw
Z
X Yw
Yw
Z
X
'.
P13
（3）根据三点A、B、C点的两面投影，画出第三投影。
（4）已知A点的投影，求作B点和C点的投影，点B在A点右10mm，前5mm，上5mm，点C 在点A右15mm，后5mm，下15mm。
a'
b'
a
b
b"
a"
a'
b'
a
b
b"
a"c
c'
c"
c
c'c"
o
o
Z Z
Yw
Yw
Yw Yw
X
X
'.
'.
'.
'.
'.
P18
(1)求作两直线AB、CD的第三投影，并说明其空间相对位置。(2)求作直线EF、GH的第三投影，并判别其空间
相对位置。(3)求作线段AB、CD的第三投影，并说明其空间相对位置。
(4)求作交叉直线EF、GH重影点的投影。
a b
a'b'c d
d'c'a"
b"
c"
d"
O
Yw
Yw
X
Z e
h
h'
f'
f
g g'
e'
1
21'(2')
3'4'
3(4)
X
O
O
Yw
Yw
X
Z
O Yw
Yw
X
Z
a
b
a'b'c
d d'
c'a"
b"
c"
d"e
f
e'
f'h g
h'g'
e"
h"g"
f"
AB与CD 平行
AB与CD 交叉
EF与GH 相交
'.
P19
(1)求作平面P的第三投影，并说明其对投影面的相对位置。
(2)求作平面S的第三投影，并判别其对投影面相对位置。
(3)求作平面M的第三投影，并说明其对投影面的相对位置。(4)求作平面N的第三投影，并判别其对投影面的
相对位置。
O Yw
Yw
X
Z
O
Yw
Yw
X
Z
O
Yw
Yw
X
Z
O
Yw
Yw
X
Z
1'
2'3'
4'1
2
3
4
3"
2"
4"
1"
1'
2'3'
1(3)
2
3"
2"
1"
p
p"
p'
s
s"
s'
n
n"
n'm
m"
m'
1'2'3'4'
12
34
(2"3"4")1"5'
6'5
67'
8'
7
8
5"(6")
7"(8")'
P为 正垂 面S为 铅垂 面
M为 侧垂 面
N为 侧平 面
'.
P20
(1)完成平面的侧面投影和点
K的其余投影。
(2)求作ABC中直线EF的水平投影ef。(4)完成多边形ABCDE的水平投影。
(5)完成多边形的水平投影。
(3)求作四边形平面上ABC
的水平投影。O Yw
Yw
X Z s
s"
s'b
b"b'a
a"
a'k k"
k'c
c'
b
b'
a
a'
b b'a
a'
e
e'
f
f'
11'c 3
3'
2
c'2'4
4'
c
a'
c'
a
11'
3
3'
22'c
c'b
b'
a
a'
e
e'
d d'
'.
P21
(1)
(2)
(3）
(4)
根据立体图，在三视图中标出直线和平面的三面投影，并说明其对投影面的相对位置。
k
k'
k"
R为正垂面
R'
R
R"
K为铅垂面
e
e'
f f'd
d'
n
n'
g g'
m
m'
e"
f"
d"
n"(h")
m"(g")
h
h'
DF为正平线DE为水平线
GH为一般位置线MN为侧平线
'.
P26
(1)
(2)
(3）
(4)
画出被截切平面立体的第三视图1
3
2
1'
2'
3'
3"
1"
2"
1
2
34568
7
1'(3')
2'(4')
5'7'
6'8'
3"(4")
1'(2')
1
2
3
4
5
67
81096"(10")
1"(2")
5"(6")7"(8")
5"(9")4"(8")
3"(7")
1"
3'(4')
5'(6')
9'(10')
7'(8')

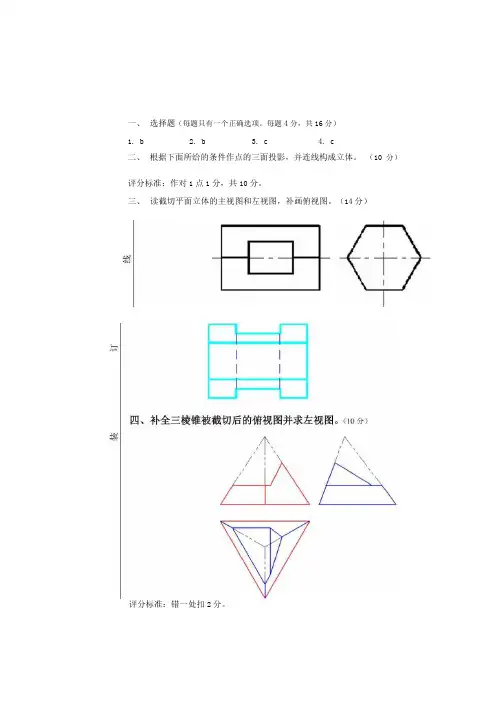

工程制图试题答案（1） 一、填空题（20分） 1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。 2、基本几何体按表面特征分为平面立体，曲面立体两种。 3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。 4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。 5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。 6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂， ④配水管网。 二、根据立体图画三视图（10分） 参考答案： 三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分） 七、将下列主视图改画全剖试图（20分） 工程制图试题答案（2） 二、填空题（20分） 1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。三视图的“三等”关系：主、俯视图长对正，主、左视 图高平齐，左、俯视图宽相等。 2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。 3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。 4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。 5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。 6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图， ③设备布置图和祥图。 二、根据立体图画三视图（10分） 三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分）
《工程制图》课程考试试卷(A卷) 专业工程造价命题教师 年级层次学号姓名 注意：1、本试卷共1 页；2、考试时间: 120 分钟； 3、姓名、学号必须写在指定地方。 一、填空：(一空一分)30分 1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________ ___________________________________________________________等。 2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。 3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。 4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。 5、尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。 6、有些物体内部形状复杂或层次较多，可用____________________________ 剖切。对建筑物多层构造的部分可采用______剖切。 7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。 8、在系统图中标注标高，对于建筑物，应标注____________________________ 等部位的标高；对于给水管道，要标注___________标高，通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法：习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线；用________线表示各种梁的中心线位置；预制楼板的布置不必按实际投影分块画出，而简化为一条________线来表示楼板的布置范围，并沿对角线方向注出预制楼板的__________。 9、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。 10、标注坡度应加坡度符号，该符号为________，也可用___________的形式标注。
工程制图模拟试题1及答案 一、填空： 1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。《国家制图标准》规定：总平面图的常用比例应为_________，________，________。 3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。 5、立面图中用加粗实线表示___________，用粗实线表示_______________。 6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的____ _____________________________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 7、结构施工图主要表达结构设计的内容，它是表示建筑物________________ ___________________的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图一般有____________________________________________________。 8、由混凝土和钢筋两种材料构成的构件，称为__________构件。钢筋按其强度和品种分为不同等级，其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______。 9、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有________________________________；板内有____________________________。 10、建筑结构按使用的材料不同，可分为___________、__________、___________。 11、为了保护钢筋、防止锈蚀、防火，及加强钢筋与混凝土的粘结力，在构件中的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_________，板和墙的保护层厚度为_________，且不应小于受力筋的__________。 12、钢屋架的结构详图是表示__________________________________________的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。 二、简答题： 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 3、何为建筑详图？建筑详图有哪几种常用图样？ 4、剖面图与断面图有何不同？ 三、画出1-1剖面图（15分）
试题： 01．填空题： 0102A01.一个完整的尺寸包括、、和。 0102A02.可见轮廓线用线绘制；不可见轮廓线用线绘制。 0102A03.轴线(中心线)用线绘制；断裂边界线用线绘制。 0102A04.比例是指之比。 0102A05.机件的真实大小应以依据，与图形的大小及绘图的准确度无关。0102A06.绘制圆的对称中心线时，圆心应是相交。 0102A07.整圆或大于半圆的圆弧标注尺寸，并在数字前面加注符号。0102A08.圆弧半径尺寸应标注在投影上。 0102A09.等于半圆的圆弧标注尺寸，符号是。 0102A10.平面图形的尺寸有、、。 0102A11.假想轮廓线用线绘用。 0102A12.放大比例是指。 0102A13.缩小比例是指。 0102A14.原值比例是指。 0102A15.斜度是指。 0102A16.锥度是指。 0102A17.丁字尺工作面是用来画线。 0102A18.斜度符号是，锥度符号是。 0102A19.圆弧连接是把和另一线段(直线或圆弧) 。 0102A20.平面图形的线段分为、、。 0102A21.具有定形尺寸而无定位尺寸的线段叫。 0102A22.图样中书写的文字、数字、字母都必须做到、、 、。 0102A23.汉字应采用，并写成。 0102A24.在同一图样中，同类相应线的宽度。 0102A25.尺寸线终端形式有和。 0102A26.尺寸界线表示尺寸的、位置。 0102A27.EQA的含义是。 0102A28.C2的含义是。 0102A29.尺寸线用绘制，不能用代替。 0102A30.标注尺寸数字时，垂直尺寸数字字头，水平尺寸数字字头。
2011-2012年《建筑工程制图》试题（参考答案） 一、选择题（2×10=20分）： 1. 图幅代号为A3的图框尺寸（单位：mm）为：（B）p1 A. 210×297 B.397×420 C.420×594 D.594×841 2. 点、直线、平面的正投影图不包括以下哪种特性。（D）p21 A.类似性 B.全等性 C.积聚性D对称性。 3. 投影可以分为两大类，中心投影和（A）。p19 A.平行投影 B.垂直投影 C.水平投影 D.正面投影 4. 两相交的立体的表面的交线称为（C）。p55 A.相交线 B.平行线 C.相贯线 D.垂线 5. 基础的形式一般分为条形基础、独立基础和（A）。p139 A.桩基础 B.墙基础 C.柱基础 D.梁基础 6.为承受一部分斜拉应力，并固定受力筋、架立筋的位置所设置的钢筋称为（B）。p181 A.主筋 B.箍筋 C.分布钢筋 D.拉钩 7. 建筑底层外墙面以内所有面积之和称为（A）p135 A.占地面积 B.总面积 C.室内面积D建筑面积 8. 建筑物外墙以内各层面积之和称为（C）。p135 A.总面积B室内面积C建筑面积D占地面积 9. 组合体的尺寸分为总尺寸、定位尺寸和（D）。p113 A.长度尺寸 B.角度尺寸 C.间距尺寸 D.细部尺寸 10. 根据组合体的组成方式不同，组合体大致可以分成三类，不包括以下哪类。（D）p105 A.叠加型组合体 B.切割型组合体 C.综合型组合体 D.相交型组合体 二、填空（25分，每空1分）： 1. 平面图形中的尺寸，按其作用可以分为定形尺寸和定位尺寸两类。p16 2. 投影面垂直线有铅垂线、正垂线、侧垂线三种。p29 4. 两直线在空间既不平行也不相交叫做交叉 5. 投影规律的三等关系是指“长对正、高平齐、宽相等”。p24 6. 曲线可分为平面曲线和空间曲线两大类。p60 7. 房屋根据使用功能不用可分为民用建筑、工业建筑和农业建筑。p130 8. 建筑结构按照主要承重构件所采用的材料不同，一般可分为钢结构、木结构、砖混结构 和钢筋混凝土结构四大类。p169 9. 钢筋表示为“φ16﹫200”，其中“φ”代表HRB335级钢筋，“16”表示钢筋直径为16mm，“﹫”为等距离符号，“200”表示两根钢筋的距离为200mm。p175 10. 剖面图按被剖切的范围可分为全剖面图、半剖面图、局部剖面图。p126 三、判断（2×5=10分）： 1. 一般位置直线的投影不反映直线对投影面倾角的真实大小。（√）p29 2. 若两直线的三组同面投影都平行，则两直线在空间为平行关系。（√）p35 3. 若两直线在空间不相交，那么它们的各面投影也不相交。（×）p35 4. 箍筋一般用于梁和墙中。（×）p181 5. 地基是指承受建筑物荷载的天然土壤（岩石）或经过加固的土壤。（√）p172
工程制图试题A （试卷共8页，答题时间120分钟）题号-一- -二二三四 总分 统分人复核人 得分 得分阅卷人一、选择题（每小题2分，共20分。请将答案填在下面 的表格内） 题号 1 2(1)2(2)3456789 答案 1、下列图中反映两直线垂直相交的是（） 次 层 业 专 2、找到与投影图相对应的几何体，并填写相应的编码。 （1）（）（2）（） A D
3、已知形体的主、俯视图，正确的左视图是（
4、已知形体的主视图和俯视图，正确的左视图是（ ） 5、已知形体的主、俯视图，判断正确的左视图是（ ） 0 □ □ 6已知形体的主、俯视图，正确的左视图是（ ）。 K 四四四匹 ___________ A B CD 7、已知形体的主、俯视图，正确的左视图是（ B C D l pLT||4~r|
ID [3 EH □氐 KJ 4 1 c 1 8、对照轴侧图，正确的三面投影图是（ ）。 9. 下面四组剖面图中，画得正确的是（） 1、若粗线宽度为b ，则中线宽度为 _______________ ，细线宽度为 _____________ ;j ；Z 2、建筑图中的尺寸除___________ 及_______________ 以米为单位外，其他一律以毫米为单位。 3、平行正投影的性质有：度量性、__________ 、___________ 、___________ 、 4、圆锥被一个平面截切时，若该截平面与轴线的夹角B大于圆锥素线与轴线的夹角a，则所产生的截交线的形状为 ________________ 。 5、___________________________________________________________________ 在钢筋混凝土结构图中的06@200其中①表示_________________________________ , @ 表示 __________________ 。 6、尺寸标注的组成______________ 、________________ 、_________________ 、 7、一套房屋施工图按其用途的不同可分为____________ 施工图、_____________ 施工图、______________ 工图。 8、________________________________________________ 标高用于表示某一位置的高度，分为________________________________________ 和_________________ 两 种。 1、根据组合体的两个视图，补画第三视图。（共17分） （1）（9 分）（2）（8 分） 得分阅卷人三、作图题（共45分） 一、填空题（28 分，每小题4分） 1．投影法分和两大类。 2．在点的三面投影图中，aa x反映点A到面的距离，a’a z反映点A到面的距离。 3．绘制机械图样时采用的比例，为机件要素的线性尺寸与机件相应要素的线性之比。 4．正垂面上的圆在V面上的投影为，在H面上的投影形状为。5．正等轴测图的伸缩系数是，简化伸缩系数是。 6.同一机件如采用不同的比例画出图样，则其图形大小___ ___（相同，不同），但图上所标注的尺寸数值是___ ___（一样的，不一样的）。 7.图形是圆、大于半圆注______尺寸；图形是半圆、小于半圆注______尺寸。 二、判断与选择题（24分，每小题3分） 1.已知一立体的轴测图，按箭头所指的方向的视图是。 2．已知物体的主俯视图，正确的左视图是（）。 3.已知圆柱被截取切后的主、俯视图，正确的左视图是（） 4．已知主视图和俯视图，正确的左视图是（）。 5. 已知平面与V面的倾角为30°，正确的投影图为。6．图示断面的正确画法是（）。 7.判断下列各图是否表示平面。 8．正确的左视图是（）。 三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分） 四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分） 线段AB 线段BC 线段CD 平面P 平面Q 平面R 线 线 线 面 面 面 二、判断与选择题（24分，每小题3分） 1.C 2.B 3.C 4.C 5.(2) 6.C 7. 否，否，是，否； 8.D 三、判断立体表面上指定线段、平面相对于投影面的位置，将结果填写在右下表中。（20 分） 四、已知三角形ABC的AC边是侧垂线，完成三角形的水平投影。（28 分） 1.工整、清楚、均匀、整齐。 2.图形、实物。 3.尺寸数字、尺寸界线、尺寸线、尺寸线终端。 4.定形尺寸。 5.定位尺寸。 6.数值、无关。 7.豪米。 1.完工。2一次、清晰。3定形、定位。 4上方、中断、向上。5平行。6圆心。7顶、水平。8A0、A1、A2、A3、A4。9徒手。 10计算机。11圆规、分规、三角板、丁字尺。12相切。 1.x． 2.z． 3.x、z． 4.一般位置直线、投影面平行线、投影面垂直线。 5.投影。 6.中心投影、平行投影。 二（2）1中心投影。2平行投影。3斜投影法、正投影法。4唯一、位置、形状。5实长、实行。6点。7直线。 二（3）1．直线、类似形。2．水平、正立、侧立。3．第一分角。4．主、俯、左。5．粗实线、虚线。6．长、高、长、宽、高、宽。 二（4）1铅垂、正垂、侧垂。2一般位置直线。 3投影面平行线、水平、正平、侧平。4平面。5该平面。6同面。7不变。 二（5）1平行、相交、交叉。2平行、平行。3交叉。4实长、倾角、平行、实长。5点、实长、垂直。 二(6)1一般位置平面、投影面平行面、投影面垂直面。2一般位置平面。3垂直面。4直线、倾角。5平行面。6实形、直线、平行。 1. 中心投影法和平行投影法。 2. 正投影法和斜投影法。 3．多面正投影图。 4.①正面投影与点的水平投影。 ②正面投影与点的侧面投影。 ③水平投影到OX轴的距离等于点的侧面投影。 5. 一般位置直线、投影面平行线和_ 投影面垂直线。 1 平行、相交、交叉三种。 2. 同面投影也一定平行。 3. 同面投影也一定相交，同面投影。 4.也反映直角。 5.一般位置平面、投影面垂直面和投影面平行面。 1. 取点，取线，取线，取点。 2. _平行__、相交_和_垂直___。 3. 积聚性法和辅助线法。 4. _平行__、相交_和_垂直。 5. 积聚性法线面交点法和辅助平面法。 1.(1) 将已知的各投影联系起来阅读 (2) 运用形体分析读图 (3) 运用线面分析读图 第九章 3、装配图中所有零、部件均须编写序号,相同规格尺寸的零、部件应另编一个序号.编号时,在零、部件可见轮廓内画一小实心圆,用细实线引出到该视图最外端轮廓线的外面,终端画一横线或圆圈(采用细实线),序号填写在指引线的横线上或圆圈内,序号数字要比尺寸数字大一号,在较大幅面的图样中,编号的字高可比其尺寸数字高度大两号.若零件很薄(或已涂黑)不便画圆点时,可用箭头代替,另外也可以不画水平线和圆,在指引线另一端附近注写序号,序号字高比尺寸数字大两号；指引线尽量分布均匀,不要彼此相交,也不要过长.当通过有剖面线的区域时,指引 《建筑工程制图》试题 院校__ _ 年级___ ____ 专业_建筑工程技术_ 层次高升专姓名______________ 分数______________ 一、填空题（每空2分，共48分） 1、按照建筑制图标准规定，图纸幅面是指图纸本身的大小规格。A0图纸的图幅b× l== ,图框线与图幅线之间的间隔a为 ,c为。 2、图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从 上直接量取。 3、尺寸单位除标高及总平面是以为单位外，其他必须以为单位。角度的尺寸 线应以表示。 4、尺寸应尽量布置在的轮廓之外，并位于两个投影之间。同方向的尺寸可以组合起 来，排成几道，尺寸在内，尺寸在外，相互间平行、等距，距离约为 mm。 5、剖视图分为、、，它的剖切方法有单一剖切面剖 切、、；断面图包括、和。 6、剖视图的剖切符号表示剖切面的起、迄、转折位置及投射方向。剖切符号由和 组成，他们分别用长度为毫米和毫米的粗实线来表示。 二、简答题（10分共40） 1、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘 图规定是什么？尺寸的排列与布置有什么要求？（16分） 2、简要叙述画组合体三面投影图的步骤？（10分） 3、简要叙述基本视图的名称、投射方向及其在建筑制图中的名称？（8分） 4、组合体的尺寸种类有哪些？各种尺寸的含义是什么？（8分） 三、根据组合体的轴测图画出其三视图 (尺寸从图中量取)。（10分） 一、填空题 1、 841× 1189 , 25 , 10 2、图形与实物、尺寸数字，图样 3、米、毫米、圆弧 4、投影图、小、大、 7～10 5、全剖视图、半剖视图、局部剖视图，阶梯剖、旋转剖；移出断面图、重合断面图和中断断面图 6、剖切位置线、剖视方向线， 6～10 、 4～6 二、简答题： 1、答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。 各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3 mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 mm—3mm。对于以圆弧为尺寸界线的起止符号，宜用箭头。（4）尺寸数字应依据其方向注写在靠近尺寸线的上方中部。尺寸数字的长度单位，通常除高程及总平面图上以米（m）为单位外，其他都以毫米（mm）为单位。 尺寸的排列与布置要求：画在图样外围的尺寸线，与图样最外轮廓线的距离不宜小于 10 mm；平行排列的尺寸线间距为 7 mm～10 mm，且应保持一致；互相平行的尺寸线，应从被注轮廓线按小尺寸近、大尺寸远的顺序整齐排列。 2、答：主视图（正立面图）：由前向后投射得到的视图。 俯视图（平面图）：由上向下投射得到的视图。 左视图（左侧立面图）：由左向右投射得到的视图。 仰视图（底面图）：由下向上投射得到的视图。 右视图（右侧立面图）：由右向左投射得到的视图。 后视图（背立面图）：由后向前投射得到的视图。 3、答：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。 建筑工程制图试题 1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后2位；其它建筑图样（平、立、剖面）中所标注的尺寸则以______为单位；标高都以_______为单位。 2、屋顶平面图是用来表达_____________________________________________ ____________________________的图形。 3、立面图中用加粗实线表示___________，用粗实线表示_______________。 4、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________ ___________________________________________________________等。 5、结构施工图主要表达结构设计的内容，它是表示建筑物________________ ___________________的布置、形状、大小、材料、构造及其相互关系的图样。 6、钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。 填空题(每空1分，共10分) 1.点的标高投影是用点的H投影加注_________的方法来表示的。 2.在钢筋混凝土结构施工图中，代号○表示_________级钢。 3.平面的W投影反映平面图形的实形，该平面为_________。 4.公路路线工程图包括路线平面图、_________和路基横断面图。 5.在正二测中，用简化系数时，深度方向的轴向变形系数为_________。 6.轴测图或_____________不能直接反映物体的形状尺寸，在工程上只作辅助图样。 7.在结构平面布置图中，构件代号L表示______________。 8.在建筑施工图中所标注的尺寸数字，其单位为_____________。 9.求H面平行线的透视方向时，要确定直线的迹点和_____________。 10.用投影变换求点到一般平面的距离时，应把平面变成_____________来求。 二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分) 1.用一水平面截交两个平行的一般位置平面，截交线为( )。 A.两平行的水平线 B.两平行的一般位置线 C.两相交的水平线 D.两相交的一般位置线 工程制图复习题参考答案 一、填空题： 1.根据投射线的类型，投影法可分为中心投影法和平行投影法。 2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。 3．多面正投影图是工程中应用最广泛的一种图示方法。 4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ 轴的距离。 5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 7. 空间两直线互相平行，则它们的同面投影也一定平行。 8. 空间两直线相交，则它们的同面投影也一定相交， 而且各同面投影的交点就是两直线空间交点的同面投影。 9.互相垂直的两直线中有一条平行某一投影面时，它们在该 投影面上的投影也反映直角。 10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。 11.在平面内取点和取线的关系是：欲在平面内取点，须 先在平面内取线，而欲在平面内取线，又须先在平面内取点。 12.直线与平面的相对位置有_平行__、相交_和_垂直___。 13.直线与平面相交求交点的方法有积聚性法和辅助线法。 14.平面与平面的相对位置有_平行__、相交_和_垂直。 15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。 16在换面法中，新投影面的设立要符合下面两个基本条件 ①新的投影面必须与空间几何元素处于有利于解题的位置。 ②__新的投影面必须垂直于原有的一个投影面__ 。 17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。 18.将一般位置平面变换为投影面平行面要经过___二__ 次 变换，先将一般位置平面变换为_投影面垂直面__，再将 1、单项选择题(30) 1．图纸的会签栏一般在（ B） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C) A. 594 841（A1） B. 210 297(A4) C. 420 594(A2) D. 297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20 工程制图模拟试卷 说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。切记。 一、单项选择题（每小题2分，共24分） 1.已知主、左视图，正确的俯视图是( )。 2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。 3.已知主、俯视图，正确的左视图是( )。 5.已知主、俯视图，正确的左视图是( )。 6.已知主、俯视图，正确的左视图是( )。 7.已知主、俯视图，正确的左视图是( )。 9.已知主、俯视图，正确的左视图是( )。 10.已知主、俯视图，正确的左视图是( )。 11．画法正确的A-A断面图是( )。 12．表示正确的螺纹俯视图是( )。 二、填空题。（每空1分，共26分） 1．阅读下列零件图，并回答下列问题。（每空1分，本题共13分） （1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为图，图，图，图。 （2）图中机件开螺纹孔的地方有处，机件底座共开个光孔，其中Φ10的小孔个。 （3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为，底面的表面粗糙度为。 （4）ф18H9中的基本尺寸是，H9是孔的公差带代号，上偏差是(>0，=0，<0)，下偏差是(>0，=0，<0)。 2、参看教材P438-439图15-11管路布置图示例，看懂此图回答问题（本题每空1分，共13分） （1）本图列出编号的管道有种，管道的规格有种。控制点有个，就地安装的控制点有个。 （2）在A-A立面图中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其管道编号及规格为，该接管有个90o弯管，管子的水平段安装标高约为米，管子总长约米，该管道接上个阀门，阀门的手轮方位指向方。（3）设备V1003的下方管道的编号及规格为，该接管有个90o弯管，管子总长约米。 三、已知A、B、C、D点及其连线均在圆锥截切体面上，求： （1）该截切体的左视图。（2分） （2）A、B、C、D点其连线在左、俯视图上投影。（9分） 四、补全视图中所缺的图线（9分）。 工程制图题库 1、图纸的基本幅面有哪几种？每种的长、宽各是什么？ 图纸的基本幅面有五种，代号分别为：A0、A1、A2、A3、A4。幅面大小：A0（841×1189）、A1（594×841）、A2（420×594）、A3（297×420）、A4（210×297）。 2、1:2和2:1哪一个是放大比例？哪一个是缩小比例？ 2：1是放大比例，1：2是缩小比例。 3、图样中，尺寸的默认单位是什么？尺寸数字注写时应注意什么？ 图样中，尺寸的默认单位是毫米。 尺寸数字标注规则如下： （1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 （2）图样中的尺寸数字，以毫米(mm)为单位时，不需标注计量单位的代号或名称，即尺寸的默认单位是mm，如采用其他单位，则必须注明。本书文字和插图中的数字，如没有特别注明，也一律以mm为单位。 （3）图样中所注尺寸是该图样所示机件最后完工时的尺寸，否则应另加说明。（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 4、什么是斜度？什么是锥度？ 斜度是指一直线或平面对另一直线或平面的倾斜程度。其大小用倾斜角的正切值来表示，并把比值写成1: n的形式，即：斜度=tanα=H:L=1:n。锥度是指圆锥的底圆直径D与高度H之比，通常，锥度也要写成1: n的形式，即锥度=2 tan α=D/L:l=1:n。 5、尺规绘图的一般步骤是什么？ 一幅完整图样的绘制步骤具体如下： （1）将绘制各类图线的铅笔及圆规准备好；图板、丁字尺、三角板擦拭干净。（2）根据所画图形的大小、多少，选取比例，确定图纸幅面。 （3）用丁字尺找正后，用胶带纸把图纸固定在图板上。 （4）用细实线画出图框和标题栏。 （5）将所画图形均匀地布置在图框内，根据投影关系，画出各图形的基准线，再画出图形的主要轮廓线，最后绘制细节。 （6）检查、修改已画出的图形，并清理作图线。 （7）按先曲线后直线、从上到下、从左到右的顺序加深图线。使同一类图线的粗细、浓淡一致。 （8）绘制尺寸界线、尺寸线及箭头，注写尺寸数字，书写其他文字、符号，最后填写标题栏。 （9）全面检查，修改错误，清除污迹，完成全图。 6、什么是草图？一般在什么情况下使用？ 徒手绘图是指徒手（不用尺规及绘图仪器）用铅笔绘制图形。徒手绘制的图形即为草图。 在技术交流、机器测绘及讨论设计方案时，常常需要先绘制出草图，然后再整理成正规图。徒手绘制草图能够快速捕捉设计灵感，帮助形成和拓展思路，且便于现场测绘，节约作图时间。 7、.三视图的投影规律是什么？试举例说明。 三视图的投影规律为：主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等。在绘制三视图时要符合这一投影规律（简称“三等”规律）。如图所示： 建筑工程制图复习题二 一、填空题 1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。 2、结构平面图是表示建筑物__________的图样。楼层结构平面图是采用楼面上方的一个__________来表示。 3、房屋施工图一般包括建筑施工图、结构施工图以及。 4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。 5、钢筋混凝土是由__________复合材料。钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。 6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。 7、有些物体内部形状复杂或层次较多，可用__________剖切。对建筑物多层构造的部分可采用__________剖切。 8、指北针外圆用__________线绘制，圆的直径为__________ 二、补绘形体的正立面投影（20分） 三、简答题 1、楼层结构平面布置图 2、建筑平面图是如何形成的？数量怎么定？ 3、何为建筑详图？建筑详图有哪几种常用图样？ 4、在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？ 5、解释配筋符号Ф8＠200含义？ 四、作图题 1.已知在梁的底部配置两根1号钢筋（HRB335，直径为22mm），梁的上部两端共布置两根2号钢筋（HPB235，直径10mm），梁的上部中间布置1根3号钢筋（HRB335，直径20mm），沿梁全长布置4号箍筋（HPB235，直径8mm，间距120mm），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。 五、读图题 建筑工程制图复习题 一、填空题 1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。 2、结构平面图是表示建筑物__________的图样。楼层结构平面图是采用楼面上方的一个__________来表示。 3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__________基础；柱下的基础做成__________基础。 4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以线绘制，直径为，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示，下方分母表示。 5、钢筋混凝土是由__________复合材料。钢筋的特点是__________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受__________，混凝土主要承受__________。 6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__________，尺寸线离最外轮廓线的距离一般不小于__________。 7、有些物体内部形状复杂或层次较多，可用__________剖切。对建筑物多层构造的部分可采用__________剖切。 8、指北针外圆用__________线绘制，圆的直径为__________。 9、写出下列常用结构构件的代号名称：B________、QL________、YP________ 、GL________。 10、钢筋混凝土构件中的钢筋按其作用可分为________、________、________、________。 11、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后__________位；其它建筑图样（平、立、剖面）中所标注的尺寸则以__________为单位；标高都以__________为单位。 12、总平面图是用来表示整个建筑基地的总体布局,包括__________等情况。《国家制图标准》规定：总平面图的常用比例应为__________，__________，__________。 13、总平面图中新建房屋的层数标注在__________，一般低层、多层用__________表示，高层用__________表示。 14、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达______。 15、立面图中用加粗实线表示___________，用粗实线表示___________。 16、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的__________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过__________等部位。表示剖面图剖切位置的剖切符号应表示在__________层平面图中。 17、在给排水施工图中，各种管道系统，以汉语拼音的第一个字母表示，如“J”表示；“W”表示。 18、结构施工图主要表达结构设计的内容，它是表示建筑物__________的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图一般有__________。 19、由混凝土和钢筋两种材料构成的构件，称为___________构件。钢筋按其强度和品种分为不同等级，其中Ⅰ级钢筋的直径符号为__________；Ⅱ级钢筋的直径符号为___________。 20、建筑结构按使用的材料不同，可分为___________、__________、___________。 21、为了保护钢筋、防止锈蚀、防火，及加强钢筋与混凝土的粘结力，在构件中的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_________，板和墙的保护层厚度为_________，且不应小于受力筋的__________。 临沂大学2011—2012学年度第一学期 《工程图学及设计》试题（A 卷） （适用于2010级土木工程专业本科学生，闭卷考试 ，时间120分钟） 1．物体在水平投影面上反映的方向是（ ）。 A ．上下、左右 B ．前后、左右 C ．上下、前后 D ．上下、左右 2．正面斜二测Y 轴的轴向变形系数为（ ）。 A ．1 B ．0.5 C ．0.94 D ．0.82 3．正等测的轴间角是（ ）。 A ．120° B ．135° C ．150° D ．90° 4．在画斜二测圆的投影时所采用的方法是（ ）。 A ．坐标法 B ．八点投影法 C ．同心圆法 D ．四心近似圆弧法 5．吊车梁的代号是（ ）。 A ．DCL B ．CL C ．L D ． DL 6．在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ ）。 A B C D 1．一条直线既平行于V 面，又平行于W 面，则这条直线是 线 。 2．点的正投影到OX 轴的距离，等于点到 投影面的距离。 3．在建筑施工图中，标高单位以 计。 4．φ6@200表示的含义是 。 5．同一个物体的三个投影图间具有的“三等”关系指 _________、_________、_________。 6．实际尺寸为3600mm 的线段，用1∶50绘图时，图上线段长度应为_________mm 。 8．读图，完成下列填空 ①可判断该平面图为_____________层平面图。 ②该住宅楼为砖混结构，室内地面标高为____________ ，室外为____________，楼梯间为____________。____________沿外墙四周布置，宽为600m 。 ③房屋的定位轴线均通过墙体中心线，横向定位轴线从___________至____________，纵向定位轴线从____________至____________。 ④该建筑东西向总长____________，南北向总长____________。卫生间的开间尺寸为____________，进深尺寸为____________。外墙厚度____________mm 。 ⑤试一一列举该图所显示的窗有____________、____________、____________；M5表示__________门，M7表示_________门。 ⑥1-1，2-2，分别为剖视图的剖切位置，在设计中，剖切位置一般选在____________的位置。工程制图A试卷及答案
